Реле стартера на ваз 2110

Можно ли установить такое реле на ВАЗ 2110, где оно не предусмотрено?

Если у вас автомобиль раннего выпуска, то данного устройства у вас нет. Тем не менее, это не значит, что реле стартера нельзя установить самостоятельно. Если вы желаете защитить свой стартер от непреднамеренного износа и прочих неисправностей, то вы можете подключить такое устройство самостоятельно.

Что необходимо приобрести

1. Провода с сечением 1,5 квадратных миллиметров.

2. Наконечники в виде колец 6-ти и 8-ми миллиметровые по одной штуке каждая.

3. Специальный разъем типа «мама» в количестве 5-ти штук.

4. Штекер типа «папа» в количестве одной штуки.

5. Дополнительное реле, купленное в магазине автозапчастей.

Почему плавятся предохранители в машине

Рассмотрим почему горят предохранители в машине — наиболее частые типовые причины.

Прикуривателя

Предохранитель прикуривателя часто выходит из строя. В большинстве случаев это не связано с курением. В прикуриватель часто устанавливаются разъемы питания дополнительного оборудования (радар-детекторы, навигаторы, прочие автогаджеты), компрессор, зарядные устройства мобильной техники, разветвители и тройники сомнительного качества.

В некоторых случаях одновременное подключение нескольких гаджетов может привести к превышению максимального тока по цепи питания разъема прикуривателя.

Часто возникают такие ситуации при использовании рекламируемого дополнительного электрического обогревателя салона, питающегося от разъема прикуривателя.

Омывателя

Выход из строя данного предохранителя связан с возможным замерзанием воды в бачке и трубках системы омывателя при отрицательных и слабоположительных температурах. Нарушается подвижность привода электронасоса, в результате чего увеличивается ток, перегорает предохранитель. Для предотвращения таких ситуаций необходимо своевременно заменить воду на незамерзающую жидкость и очистить всю систему от воды.

Дворников

Выходит из строя в случае примерзания дворников к стеклу, заклинивания редуктора.Поэтому перед началом движения утром в холодное время года необходимо проверять щетки на предмет примерзания к стеклу.

Обогрева стекол и зеркал

Может перегореть вследствие замыкания электропроводки. Наиболее «слабые» места проводки – в гофрошлангах передних дверей, двери багажника, под накладкой водительского порога.

Печки

За печку обычно отвечает предохранитель номиналом от 30 Ампер. В случае износа электродвигателя печки, особенно подшипников и втулок, ток в цепи электропривода значительно увеличивается. Избежать таких ситуаций помогает своевременное проведение регламентных работ вентилятора печки.

Систем освещения

Часто перегорают, если устанавливается мощность, устанавливаются нештатные лампы, особенно ксеноновые с блоком розжига, ток потребления которых значительно выше. При увеличении номинала следует одновременно «усилять» электропроводку ламп, укладывая провода большего сечения.

Системы охлаждения двигателя

Выходят из строя при увеличении тока потребления электровентилятора радиатора по причинам:

Лада калина реле бензонасоса где находится фото

• попадания посторонних предметов в область вращения лопастей вентилятора;
• износа электродвигателей вентилятора;
• выработке смазки двигателей.

Блока управления двигателем

Их перегорание приводит к отказу запуска двигателя. По этой причине водитель должен знать, где расположены предохранители, обслуживающие блок управления двигателем. Практически половина всех неисправностей, связанных с отказом запуска двигателей, определяется их перегоранием.

Электроусилителя руля

Системы электроусилителя руля все чаще применяются в автомобилях. Электропривод электроусилителя потребляет большой ток, при повышенных нагрузках предохранители часто выходят из строя.

Электрических стояночных тормозов

Электрические стояночные тормоза некоторых моделей автомобилей (например, VW PASSAT B6) головная боль многих автовладельцев. Электропривод стояночных тормозов находится в «неуютном» месте возле колес.

Это способствует механическому разрушению корпуса, попаданию внутрь влаги и грязи, как следствие, заклиниванию двигателя, перегоранию предохранителей по цепям питания.

Системы ABS

В результате износа насоса увеличивается ток, перегорает предохранитель системы ABS. Это приводит к неработоспособности антиблокировочной системы тормозов, особенно нужной при плохом состоянии дорожного покрытия.

Центрального замка, стеклоподъемников

Приводы центрального замка, стеклоподъемников часто заклинивают, в результате чего перегорают предохранители. Проблемным также является замыкание проводки в гофрошланге электропроводки дверей.

Где находится стартер

втягивающее реле и предохранитель стартера ВАЗ 2110 и Приора

Владельцы отечественных “десяток”, когда сталкиваются с проблемой запуска двигателя, в первую очередь считают, что вышло из строя втягивающее реле, а не стартер. И его поиски под капотом оказываются безрезультатными — реле стартера обнаружить не удается. Все дело в том, что конструкция стартеров семейства ВАЗ 2110-2115, включая авто Лада Приора, имеет интересную особенность — втягивающее реле находится внутри пускового устройства. Запуск стартера происходит при зацеплении шестерни тягового реле и привода, который, в свою очередь, находится в зацеплении с маховиком коленвала. Иными словами — если втягивающее реле по какой-то причине не работает, то и запуск двигателя не произойдет.

Кроме этого, тяговое реле выполняет еще и другую важную функцию — при замыкании его контактов подается питание на обмотки стартера от аккумулятора. Управляется оно непосредственно поворотом ключа в замке зажигания. Со временем проявляется нечеткое срабатывание стартера или медленное его вращение, так как изнашивается контактная группа реле из-за повышенных пусковых токов. В таком случае необходим ремонт стартера ВАЗ с заменой тягового реле.

Где находится стартер и втягивающее реле

Реле находится в корпусе стартера, чтобы его демонтировать для замены, необходимо выполнить следующие операции:

Основные симптомы поломки генератора:

• снять минусовую клемму с аккумулятора;
• демонтировать воздушный фильтр;
• под фильтром имеется колодка проводов, которые необходимо отсоединить;
• отключить силовой провод;
• открутить болты стартера и демонтировать его;
• отключить провода и снять тяговое реле, предварительно выкрутив крепежные болты.

После замены втягивающего реле необходимо выполнить процедуру сборки в обратной последовательности.

Где находится предохранители и реле стартера

Чтобы проверить целостность предохранителей и работоспособность реле стартера, необходимо с левой стороны от руля, в нижней части приборной панели нажать на защелку и опустить крышку блока вниз. Выше блоков предохранителей, справа находится реле стартера. Реле и предохранитель зажигания находится в другом месте — для доступа к ним необходимо открутить два винта в боковой облицовке консоли и извлечь дополнительный блок электрооборудования.

Целостность защитных приборов, работоспособность реле и обмоток стартера можно проверить омметром, если имеются навыки и минимальный опыт диагностики электрооборудования.

Если возникли сложности в определении неисправности пускового устройства в автомобиле, мы рекомендуем обращаться к специалистам в автосервис “СтартерПро”, где быстро и качественно выявят все неисправности и устранят их с минимальными затратами. К тому же, поиск стартера, реле, предохранителей и другого оборудования может быть затруднен по причине конструктивных изменений расположения приборов, в зависимости от года выпуска и модификации автомобиля.

Разбираемся где у ВАЗ 2110 находится реле стартера и есть ли оно в принципе?

Многие автовладельцы при невозможности завести двигатель с помощью стартера, начинают «грешить» не на него (работоспособность довольно просто можно проверить), а на реле.

Но… обыскивают все подкапотное пространство, и ничегошеньки не обнаруживают, даже отдаленно похожего на искомое. Вот почему на различных форумах все время проскакивают вопросы о том, где находится реле стартера ВАЗ 2110, и как его отыскать.

Ответ на этот вопрос довольно прост: оказывается, на многих автомобилях довольно большого семейства «десяток» дополнительное реле конструкцией не предусмотрено, и вы его здесь не найдете!

Есть только втягивающее, которое находится на самом стартере, прямо под контактами. Для того, чтобы к нему подобраться и проверить работоспособность, понадобится снять пусковое устройство.

Втягивающее реле стартера

Устройство и работа

Стартер на ВАЗ 2110 сконструирован таким образом, что непосредственно в нем находится тяговое реле, обеспечивающее вращательное движение шестерни привода. Ее запуск происходит при сцеплении с зубьями маховика коленвала. То есть, если неисправно втягивающее устройство, то и запуск двигателя не состоится.

Кроме того, именно тяговая обмотка при замыкании контактов призвана обеспечить питание на электродвигатель стартера от АКБ. Когда контакты замыкаются, срабатывают блокировки, втягивающая обмотка отключается.

Управляется втягивающее реле прямо от замка зажигания, и служит также для защиты стартера. Но поскольку оно потребляет много тока, со временем в контактной группе исчезает надежный контакт.

Это проявляется в том, что работа запускающего двигатель механизма нечеткая, то срабатывает, то нет, или медленно вращается. В принципе, решить эту проблему можно, нужна просто самостоятельная установка дополнительного реле, что многие и делают.

Проверка

Для того, чтобы проверить, исправно ли тяговое реле, нужно вначале добраться до стартера. Расположен он под капотом, в стандартном для ВАЗов месте – слева ниже АКБ, около КПП.

Сам стартер и втягивающее устройство находятся в одном корпусе, на котором также имеются две клеммы. Демонтируя или устанавливая на место устройство, следует быть предельно внимательным, чтобы не замкнуть эти клеммы.

Нужно проверить предел напряжения, который имеет тяговое реле. Граничное напряжение – не более 8В. Кроме того, температура во время процесса срабатывания не должна быть выше 25°С, иначе надежной работы и защиты стартера не дождетесь.

Кроме того, можно иногда можно визуально заметить поломку. В таком случае необходима установка нового механизма, но вначале нужно произвести разбор.

Снятие

Демонтаж и разбор производится так:

• От АКБ отключить «минус»;
• Снять воздушный фильтр;
• Отсоединить колодку проводов, идущих на тяговое реле;
• Открутить гайку, крепящую наконечник силового привода (ключ 13);
• Открутить гайки, крепящие стартер (ключ 15). Верхняя гайка скручивается легко, а к нижней нужно еще подступиться;
• Снять стартер;
• Открутить гайку от нижнего вывода тягового реле и отключить провода;
• Открутить его крепежные болты (ключ 8), снять.

Неисправности

После снятия нужно внимательно проверить втягивающее реле. Вот список возможных поломок:

• Раскрутились/ослабли гайки, которыми крепятся наконечники проводов. Элементарно решается подтягиванием гаек;
• Окислились провода, или обмотки, соединения. Здесь может потребоваться замена или просто очистка;
• В цепи питания есть обрывы. Лечение – замена цепи;
• Якорь срабатывает несвоевременно или работает вхолостую. Предписана замена;
• Еще нужно проверить, нет ли замыкания между витками обмоток (их здесь две).

Для проверок используется омметр.

Как заменить?

Если тяговое реле оказалось неисправным, самостоятельным ремонтом лучше не заниматься, чтобы не вызвать блокировки всей системы запуска двигателя. Лучше всего его сразу заменить новым, установка которого не должна вызвать трудностей, и осуществляется в обратном разборке порядке.

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле	Назначение
К1	Исправность ламп
К2	Очиститель переднего стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Ближний свет
К5	Включение дальних фар
К6	Дополнительное реле стартера
К7	Обогрев заднего стекла
К8	Задний противотуманный свет

Что касается предохранителей, то их 20:

№ предохранителя	Сила тока (ампер)	Описание предохранителей
F1	5	Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2	7,5	Ближняя левая фара
F3	10	Дальняя левая фара
F4	10	Правый противотуманный свет
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа или розетка
F7	20	Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8	20	Обогрев заднего стекла. Включение обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10	20	Резерв
F11	5	Правый габаритный свет
F12	7,5	Правый ближний свет
F13	10	Правый дальний свет. Контрольная лампа включения дальнего света
F14	10	Левый противотуманный свет
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18	25	Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20	7,5	Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

1. Реле электромотора вентилятора;
2. Реле зажигания;
3. Реле электромотора насоса подачи топлива;
4. Предохранитель ЭБУ мотора и модуля зажигания;
5. Предохранитель электронных элементов системы подачи топлива;
6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

• Б — белый;
• Ч — черный;
• Ж — желтый;
• О — оранжевый;
• Г — голубой;
• Р — розовый;
• З — зеленый;
• С — серый;
• К — коричневый;
• П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Дополнительное, разгрузочное реле стартера ВАЗ 2110

Всем привет! Расскажу об очень полезной доработке, которая пригодится для владельцев пожилых ВАЗ 2110. Многие десятководы сталкивались с проблемой, когда в жаркую погоду горячий мотор не реагирует на движение ключа. Стартер не крутит и приходится идти под капот с отверткой, замыкать контакты на прямую. В случае, когда стартер исправен(в моем случае он вообще новый), виновником этой неприятности может являться контактная группа замка зажигания. Со временем контактная група в замке зажигания изнашивается или подгорают токосъёмные контакты. Эту проблему успешно решает установка дополнительного, разгружающего реле. Кстати, такое реле на многих автомобилях устанавливается с завода.

Для установки этого реле нам потребуется: 4-х контактное реле с металлическим ушком (30-40А); 80р Провода 1,5кв.мм; около трех метров -80р колодка под реле — 1шт; 20р Разъём плоский типа “папа” -1шт; Разъём плоский типа “мама” -1шт; Наконечники кольцевые — 2шт. Изолента, термоусадка, гофра.

Собираем всё это дело по следующей схеме.

Реле нужно обезопасить от попадания влаги, для этого, я использовал толстую термоусадку, в которую целиком одел колодку реле.

После сборки, проверяю релюшку подключив к ЛБП.

Обратите внимание на лабораторный блок питания, амперметр показывает ток, который потребляет реле. Ток всего 0.12А и именно этот ток будет бежать через контактную группу замка зажигания

Для сравнения, ток срабатывания втягивающего по разным источникам от 10 до 30А! Чаще всего речь идет о 20-25А где 20А ток втягивающей обмотки и 5 ампер удерживающей обмотки.

Ток через втягивающее Белорусского стартера на ВАЗ-2114 Фото не мое.

Очевидно, что такие токи будут не по душе контактной группе замка зажигания. Реле отлично решает эту проблему.

Провел ещё эксперимент, покрутил напряжение в сторону уменьшения, реле срабатывает вплоть до 7В, на 6В уже не работает, но этого вполне достаточно, т.к. втягивающее не сработает уже при 8 вольтах.

Закрепил дополнительное реле стартера на шпильке бачка омывателя. Так как эта шпилька уже была занята релюшкой от другой доработки www.drive2.ru/l/9743942/, пришлось сделать небольшой кронштеин. Теперь обе релюшки красиво висят рядом.

Подводим проводку к стартеру.

Сдёргиваем красный проводок с плоского вывода тягового реле и плотно вставляем в разъём этого провода “папку” с проводом от новой релюшки. По этому проводу теперь питается катушка новой релюшки.

Провода с кольцевым наконечниками подключаем к клеммам АКБ.

Провод от контакта 30 новой релюшки с “мамкой” надеваем на освободившейся контакт тягового реле. По этому проводу плюс поступает на катушку тягового реле.

Выводы Улучшения пуска в жару и в мороз, более уверенный пуск при севшем АКБ. Увеличит срок службы контактной группы замка зажигания. После установки реле, авто заводится идеально, не было ни одной осечки.P.S. Раз уж речь зашла о реле стартера, стоит упомянуть, что на более свежих десятках, с завода ставится реле на стартер, но это реле имеет другие функции, оно призвано защищать стартер и отключать его автоматически при пуске мотора.

Типы и виды автомобильных предохранителей

Автомобильные предохранители классифицируются по материалу легкоплавкой вставки на:

• свинцовые;
• оловянные;
• сплавные (олово + свинец);
• алюминиевые.

Их важной характеристикой является время срабатывания. Чем быстрее произойдет расплавление вставки, тем более надежно будет защищена схема при коротком замыкании на предмет перегрева проводников, возможного воспламенения. Для этого вставки изготавливают из металлов и сплавов с более низкой температурой плавления (перехода из твердого в жидкое агрегатное состояние)

В некоторых типах для ускорения срабатывания применяют подпружинивание (типы FJ)

Для этого вставки изготавливают из металлов и сплавов с более низкой температурой плавления (перехода из твердого в жидкое агрегатное состояние). В некоторых типах для ускорения срабатывания применяют подпружинивание (типы FJ).

В автомобиле применяются предохранители различных типоразмеров.

Наибольшее применение в системах автомобилей получили предохранители типов:

• MAXI FX – силовые предохранители в подкапотном блоке;
• FTX NORM – предохранители в подкапотном и салонном блоках;
• FNL VINI – в подкапотном и салонном блоке предохранителей;
• FJ10 – в подкапотном блоке силовых предохранителей.

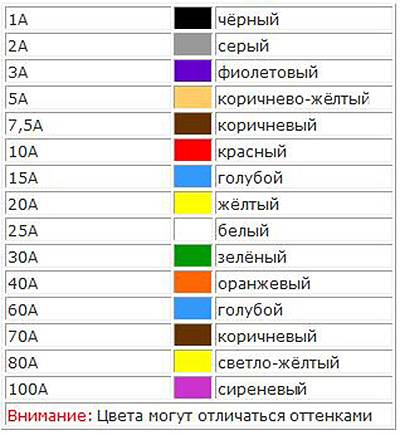

В зависимости от номинала предохранителя, обычно указанного на его корпусе, применяется дополнительная цветовая маркировка, точнее, основной цвет его корпуса.

Как проверить реле стартера и снять элемент для замены

Прежде всего, перед началом работ рекомендуется заранее подготовиться. В рамках подготовки должна быть отдельно изучена схема подключения реле стартера. Теперь давайте рассмотрим, как проверить втягивающее реле стартера ВАЗ 2110.

Сначала нужно слева под АКБ (рядом с КПП) обнаружить стартер. Реле стартера находится в корпусе стартера и имеет две клеммы

Важно, чтобы эти клеммы не были замкнуты между собой

Далее следует замерить напряжение на втягивающем реле. Допустимый показатель не должен быть выше 8В. Также температура при срабатывании не должна превышать 25 градусов Цельсия. Если имеет место перегрев, стартер и реле не будут работать нормально.

Также проводится визуальный осмотр и других элементов на предмет целостности, попадания воды и т.д. Если внешний вид не вызывает подозрений, тогда проблема кроется внутри и нужно снимать и разбирать сам стартер. Снятие стартера не является сложной процедурой.

• Для начала следует снять клемму «минус» с АКБ;
• После понадобится демонтировать воздушный фильтр
• Теперь снимаются провода, идущие на втягивающее;
• После ключом «13» откручивается гайка, которая крепит наконечник силового провода;
• После снимаются крепежи стартера при помощи ключа на «15». Верхнюю гайку снять не составляет труда, при этом к нижней гайке доступ затруднен.
• После демонтажа стартера откручивается гайка нижнего вывода втягивающего реле, отсоединяется проводка.
• Теперь остается открутить болты крепления реле ключом «8», после чего реле можно снять.

Если рассматривать неисправности и то, как проверить втягивающее реле стартера на ВАЗ 2110, само реле нужно внимательно осмотреть после демонтажа. Также отдельного внимания потребует проводка, контакты.

Также часто на обмотке, а также на контактах могут появляться очаги окисления, которые не дают стартеру нормально работать. Если окисление контактов не сильное, тогда их можно просто зачистить. Если же окисление слишком сильное, может потребоваться замена поврежденных элементов.

То же самое можно сказать и о разрывах электрической цепи. В одних случаях ремонт поврежденных участков позволят восстановить работоспособность устройства, тогда как в других лучше выполнить частичную или полную замену всей цепи.

Еще отметим, что также во время диагностики можно заметить, что якорь стартера работает вхолостую или срабатывает с задержкой. В такой ситуации якорь подлежит замене. Параллельно в рамках проверки омметром проверяется замыкание витков обмоток стартера и т.п.

Если говорить о замене реле стартера, ремонт данного элемента в некоторых случаях возможен, однако на деле нецелесообразен, так как потребует достаточно серьезных расходов в плане финансов, так и затрат по времени.

Как показывает практика, лучше сразу менять поврежденные или вышедшие из строя элементы стартера. Если все работы выполнены правильно, тогда удается достичь прогнозируемого результата и полной работоспособности устройства.

Еще замену можно вполне выполнить своими руками, так как установка втягивающего реле ничем не отличается от процесса снятия по сложности работ. Другими словами, все можно сделать своими руками в условиях обычного гаража.

Главное, заранее убедиться, что дело именно в реле, так как проблемы с обмоткой обычно решаются только в профессиональном сервисе, который специализируется на ремонте стартеров, генераторов и т.п.

Также во время разборки и сборки стартера необходимо внимательно контролировать весть процесс, не перепутать крепежные элементы, гайки, болты и т.п. Контакты, которые даже визуально в хорошем состоянии, лучше зачищать, крепежи затягивать и т.д.

Дело в том, что во время езды на машине, а также в процессе работы самого ДВС агрегаты под капотом испытывают различные нагрузки (перепады температур, вибрации и другие). Вполне очевидно, что это часто приводит к ослаблению крепежей и соответствующим проблемам.

Отлично, теперь перейдем к пошаговой инструкции замены реле стартера на Ваз 2110 своими руками:

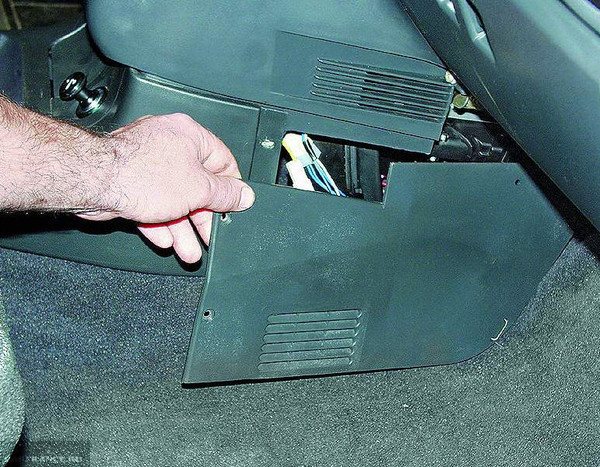

1. Нажимаем на выключатель крышки блока предохранителей и опускаем его вниз.
2. Берем крестовую отвертку и отворачиваем саморез крепления защелки и вытаскиваем ее.
3. Теперь вынимаем блок предохранителей из крышки и переворачиваем его
4. Теперь отсоединяем все штекеры с проводами и вынимаем блок предохранителей.
5. При помощи шипцов вынимаем вышедший из строя предохранитель отвечающий за прикуриватель, напоминаю его обозначение на схеме R7 и заменяем его на новый.
6. Собираем все в обратном порядке.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Замена и установка нового втягивающего реле проблем не составит, поскольку процедура выполняется в обратной последовательности разборки.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Не нашли интересующую Вас информацию? на нашем форуме.

Поиск реле бензонасоса и устранение неисправностей

Как известно, для того, чтобы запустить любой процесс, будь он механический или электрический нужен источник энергии. И реле тем самым представляет своеобразный пусковой механизм, ведь его работа заключается в соединении расположенных внутри контактов, замыкающихся при воздействии электрического тока. The following two tabs change content below.

Об эксперте:

Fan-avto Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Если рассматривать лично реле бензонасоса ВАЗ-2112, то в его эксплуатации наблюдается определённая специфика. А так же случается так, что многие автолюбители просто не знают где именно расположено это реле, и как исправить неисправность во время выхода её из строя.

Принцип работы

Практически все реле которые монтируются на российские автомобили являются идентичными. В большинстве своём они отличаются количеством контактов с пятью от четырёх, и в последнем, как правило, отсутствует центральный вход.

Сила тока, измеряемая в Амперах, также почти одинаковая и составляет порядка 30 — 40А.

>

Реле на фото 30 Ампер.

Подключение реле к сети производится с помощью пластмассовой колодки (штекера – прим.), и когда электрический ток достигает катушки внутри реле и начинается процесс намагничивания, далее происходит её замыкание и цепь соединяется.

Реле в дополнительном блоке предохранителей

Расположение дополнительного блока реле в салоне автомобиля

Реле бензонасоса расположено с левой стороны ног переднего пассажира, там, где расположено рядом три реле и три предохранителя.

После демонтажа, убираем её в сторону

Реле бензонасоса находится ровно посередине под цифрой «5». Рядом, также расположен и предохранитель под цифрой «3».

Добавочный блок

Проверка работоспособности

Для того, чтоб проверить предохранитель бензонасоса, достаточно лишь осмотреть его и при необходимости заменить на заведомо рабочий.

А чтобы проверить реле бензонасоса есть несколько методов:

1. Самый простой способ – это заменить старое реле на заведомо исправное.
2. Если же такого под рукой нет, можно воспользоваться обычным мультиметром.

Не крутит стартер, что в итоге?

Мы знаем, что встречается два варианта схемы. Если реализован «вариант 2», напряжение на стартер поступает с замка напрямую. Но замок зажигания в «Десятках» – недолговечный, так как по нему передаётся 30-40 Ампер (ток втягивающего реле).

Это справедливо и для седана, и для хэтчбека 2112, и стартер может не крутить только из-за поломки замка. Делайте выводы!

Если реализован «вариант 2», проверяйте только замок. А при наличии дополнительного реле вместо него не рекомендуется устанавливать перемычку. На фото отмечены:

• Дополнительное реле (белая стрелка);
• Основное реле (элемент «6»).
