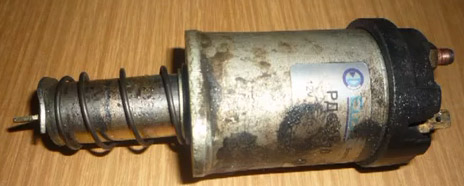

Реле стартера ВАЗ 2112

Конструктивно реле стартера имеет две обмотки: втягивающую и удерживающую. Втягивающее реле стартера выполнено в железном корпусе, закрытом текстолитовой крышкой. В корпусе расположены две обмотки, а внутри корпуса находится сердечник. В крышке расположены болты для подсоединения электропитания, являющиеся одновременно силовыми контактами. В крышке расположен контакт для питания обмоток втягивающего реле , а также и подвижная пластина, замыкающая силовые контакты реле при втягивании сердечника.

Втягивающее

Для удобства нужно взять два провода 30-40 см длиной и подключить их к аккумулятору. Необходимо напрямую соединить провод, идущий от отрицательной клеммы аккумулятора с соответствующей клеммой на реле, после чего подключить провод, соединенный с положительной клеммой. При подаче питания из реле должна выдвинуться шестерня с характерным щелчком. Если этого не происходит – причина действительно во втягивающем реле. Устанавливаем на место старого реле новое и снова проверяем. Реле работает, значит можно собирать стартер. Весь процесс сборки производится в обратной последовательности – закручиваем болты крепления втягивающего реле к стартеру, устанавливаем стартер на место и подсоединяем клеммы на реле.

Во время замены реле на 2112 стоит провести профилактику самого стартера. Для этого нужно открутить заднюю крышку, предварительно очистив ее от грязи, и посмотреть щетки и вилку бендикса на предмет износа. В том случае, если вы видите, что щетки или вилку вскоре придется менять, лучше это сделать сразу, чтобы лишний раз не лезть под машину и не снимать стартер.

Замена

Отвертка шлицевая (она же плоская)

Трещотка с удлинителем и головка «8»

Паяльник нужен для ремонта

Разумеется, можно выкрутить и заменить его без снятия пускателя с машины, рекомендуется все же это делать при снятом устройстве:

После снятия (описанного выше) откручиваем гайку, которой крепится клемма к шпильке.

Аккуратно снимаем клемму, затем отводим немного в сторону, чтобы не мешала

Теперь разворачиваем пускатель, и с этой стороны откручиваем два винта, воспользовавшись приготовленной плоской отверткой

Все это видно на следующей картинке

Теперь вынимайте его не испытывая сложностей, для этого аккуратно потяните за его корпус назад

Если вдруг не снимается, это значит что нужно слегка приподнять его, для того, чтобы вышло из зацепления

Важно не потерять при этом пружину, которая легко может выскочить, при неаккуратном отсоединении

Кроме этого вам стоит убедиться, что сердечник после этого остался на месте – внутри корпуса пускателя

Приступайте к проверке реле отсоединения его

Дополнительное

Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;

Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;

Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке»?

Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.

Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

Замена реле стартера ваз 2112, вот так оно выглядит

Реле стартера ваз 2112 предназначено, чтобы подавать питание к электрическому мотору стартера при этом одновременно оно выталкивает бендикс и тот входит в зацепление с маховиком. От него фактически зависит правильное срабатывание стартера и запуск мотора, однако если возникают неисправности стартера и мотор не запускается, чтобы выполнить ремонт нужно знать на ваз 2112 где находиться реле стартера

Замена и ремонт его не трудная задача, посильная любому, важно лишь знать устройство, и очередность действий

Электромагнитные реле

Чтобы разгрузить контакты переключателей автомобиля от сильного потребляемого тока, в электросхеме используют электромагнитные реле. Всего их 8:

• за исправность ламп отвечает К1;
• за включение очистителя переднего стекла – К2;
• за поворотные указатели и аварийную сигнализацию – К3;
• за срабатывание ближнего света фар – К4;
• за включение дальнего – К5;
• за отогрев заднего стекла – К7;
• за противотуманные фонари, расположенные сзади – К8.

В блоке присутствует реле К6, которое является дополнительным. Перед тем как установить новый элемент в систему, проверьте проводку на наличие замыканий, иначе может выйти из строя пробор, который защищается плавким элементом или сам предохранитель. Описанный блок является основным, но единственным в электроцепи ВАЗ-2112.

Для обеспечения безопасного и стабильного теплового режима двигателя внутреннего сгорания требуется четкая работа системы охлаждения. Малейший сбой приведет к перегреву мотора, что чревато прогоранием прокладки головки БЦ или выходом из строя элементов поршневой группы.

Вентилятор радиатора – один из ключевых узлов системы охлаждения автомобиля. Его роль заключается в своевременном принудительном охлаждении жидкости в радиаторе. Проблемы с его включением – нередкое явление для наших машин.

В этой статье мы поговорим о возможных причинах, по которым не работает вентилятор охлаждения ВАЗ-2110, а также рассмотрим варианты их устранения. Но прежде давайте разберемся в его конструкции и принципе работы.

Конструктивно вентилятор радиатора состоит из:

Электродвигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Управление принудительным обдувом радиатора в карбюраторных и инжекторных двигателях ВАЗ-2110 существенно отличается. В первых за все отвечает датчик включения вентилятора, расположенный на корпусе радиатора. Он настроен на определенную температуру охлаждающей жидкости (ОЖ). Обычно это 105-107 о С. При нагреве ОЖ до этой температуры датчик срабатывает, отправляя сигнал на реле вентилятора. Оно и замыкает электрическую цепь, приводя в действие электродвигатель.

Включение вентилятора охлаждения ВАЗ-2110 с инжекторным мотором происходит несколько иначе. В двигателях, оснащенных электронным блоком управления, датчика на радиаторе нет. Его место занял датчик температуры, расположенный на патрубке термостата. При нагревании охлаждающей жидкости до температуры 105-107 о С он отправляет сигнал непосредственно на контроллер, который и принимает решение о включении вентилятора. Он передает электрический импульс на реле, которое и включает электропривод.

Если не работает вентилятор охлаждения ВАЗ-2110, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки.

Вентилятор системы охлаждения может не включаться из-за:

• неисправности электропривода;
• перегоревшего предохранителя;
• неисправного термостата;
• вышедшего из строя датчика включения вентилятора (температуры);
• неисправного реле;
• обрыва электропроводки;
• неисправной пробки расширительного бачка.

Частой причиной, по которой не работает вентилятор охлаждения ВАЗ-2110, является неисправность его привода (электродвигателя). Это может быть износ щеток, обрыв или замыкание обмоток, отсутствие контакта в разъеме и т. д. Проверить привод несложно. Для этого достаточно отключить вентилятор от электроцепи автомобиля, и подсоединить его напрямую к аккумулятору. Если он не включился, проблема точно в нем, если же двигатель заработал, поиск неисправности нужно продолжить.

Реле стартера 57.3708 втягивающее (тяговое) на ВАЗ 2110

• Производитель: Миассэлектроаппарат
• 0 отзывов

• Описание
• Характеристики
• Видео
• Отзывы 0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса).

Для того, чтобы мотор запустился, необходимо принудительно вращать коленчатый вал до того момента, как в камерах сгорания не начнёт воспламеняться топливная смесь. В исправном моторе для этого необходима «секунда» времени.

Тяговое реле стартера находится над стартером в прочном соединении с ним. При необходимости оно достаточно просто снимается, но сделать это можно только на демонтированном стартере.

Втягивающее реле выполняет следующие функции:

• перераспределение электроэнергии между электромагнитом реле и мотором стартера ;

• синхронизация работы узлов стартера при запуске мотора;

• подача шестерни бедикса до зацепления с зубами венца маховика;

• возврат шестерни в исходное положение после запуска двигателя.

Разные производители предлагают реле в двух вариантах: разборное, которое при необходимости можно подвергнуть диагностике, ревизии и ремонту, и неразборное, которое в случае поломки меняется целиком.

Основными частями тягового реле являются:

• магнит с обмотками (втягивающая и удерживающая);

После поворота ключа в замке зажигания, в катушке возникает электромагнитное поле на втягивающей обмотке. Якорь притягиваясь, перемещается в сердечник, который посредством рычага вводит в зацепление с венцом маховика рабочую шестерню бендикса .

Как только сердечник достигает крайнего положения, «втягивающий» стартера замыкает пару контактов, которые называют «пятаками». В этот момент включается удерживающая обмотка и подаётся ток на обмотку мотора, который начинает вращать вал и маховик, находящийся в зацеплении с шестернёй.

С пуском мотора контакты в замке зажигания размыкаются, подача электроэнергии на стартер прекращается, и возвратная пружина возвращает якорь в исходное положение, а вместе с ним и шестерню с обгонной муфтой.

Технические характеристики реле втягивающего для стартера 57.3708

Напряжение включения реле: не менее 8 В;

Потребляемый ток с реле: не более 80 А;

Мощность: 640 Вт;

Рабочая температура: от -50° С до +100° С.

Другие артикулы товара и его аналогов в каталогах: ЕЖАИ.647000.002, 57.3708-800, 2110-3708805-00, RL 001 C 3.

ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 21074, ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113-2115, ВАЗ 2170, ВАЗ 1117-1119, ВАЗ 2190, ВАЗ 2121-214 i , ВАЗ 2123, ВАЗ 2131.

Любая поломка – это не конец света, а вполне решаемая проблема !

В чем причины неполадок реле втягивающего у автомобиля семейства ВАЗ.

Как самостоятельно заменить реле втягивающее на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Наиболее часто встречающиеся поломки

Одной из наиболее встречающихся проблем является расшатывание крепления наконечника силового провода. Его достаточно просто затянуть, заодно проверить все остальные гайки. Второй популярной причиной выхода из строя этого узла считается окисление контактов. Если вы заметили проблему на ранней стадии, то достаточно зачистить контакты и агрегат будет работать исправно. Если чистка не помогает, вам нужно будет их заменить.

Окись часто возникает на обмотке, что делает невозможность ее блокировки. Можно попробовать очистить обмотку, но бывалые автомобилисты рекомендуют сразу заменять реле, так вам удастся проездить на своем автомобиле без проблем гораздо дольше.

Еще одной вероятной причиной появления проблем с запуском двигателя, является обрыв цепи питания втягивающего. Вам придется их найти и устранить поломку. Найдите оборванные провода и на их место разместите новые. По завершении работы еще раз проверьте цепь питания реле. Одним из способов проверить работоспособность разобранного реле, является проверка его при помощи омметра. Для этого вам нужно расположить щупы прибора на витках двух обмоток.

Иногда достаточно заменить якорь. Это необходимо делать при его замедленном срабатывании или холостой работе. Эти признаки прямо указывают на неисправность самого якоря. Автолюбителю с небольшим опытом будет достаточно сложно определить проблемы с этим элементом.

Ремонтировать реле – более затратное мероприятие, чем его замена, поэтому проще всего сразу же заменить неисправную деталь. Это сохранит ваше время, ведь неизвестно поможет ли ремонт, который зачастую является весьма трудоемким. Попытка восстановления узла таит в себе опасность – при неправильном ремонте реле вы можете остаться без автомобиля на долгое время, так как запуск двигателя будет заблокирован. В этом случае вам потребуется провести уже более сложный ремонт, который невозможно провести без участия специалистов.

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Ответ очень простой — нигде. Дело в том, что большая часть отечественных «десяток» не содержит в своей конструкции данного элемента. В наличии есть втягивающее реле, расположенное в структуре самого стартера, под его контактами. И чтобы добраться до него, вам сначала придется демонтировать пусковое устройство.

Где находится стартер

втягивающее реле и предохранитель стартера ВАЗ 2110 и Приора

Владельцы отечественных “десяток”, когда сталкиваются с проблемой запуска двигателя, в первую очередь считают, что вышло из строя втягивающее реле, а не стартер. И его поиски под капотом оказываются безрезультатными — реле стартера обнаружить не удается. Все дело в том, что конструкция стартеров семейства ВАЗ 2110-2115, включая авто Лада Приора, имеет интересную особенность — втягивающее реле находится внутри пускового устройства. Запуск стартера происходит при зацеплении шестерни тягового реле и привода, который, в свою очередь, находится в зацеплении с маховиком коленвала. Иными словами — если втягивающее реле по какой-то причине не работает, то и запуск двигателя не произойдет.

Кроме этого, тяговое реле выполняет еще и другую важную функцию — при замыкании его контактов подается питание на обмотки стартера от аккумулятора. Управляется оно непосредственно поворотом ключа в замке зажигания. Со временем проявляется нечеткое срабатывание стартера или медленное его вращение, так как изнашивается контактная группа реле из-за повышенных пусковых токов. В таком случае необходим ремонт стартера ВАЗ с заменой тягового реле.

Где находится стартер и втягивающее реле

Реле находится в корпусе стартера, чтобы его демонтировать для замены, необходимо выполнить следующие операции:

Основные симптомы поломки генератора:

• снять минусовую клемму с аккумулятора;
• демонтировать воздушный фильтр;
• под фильтром имеется колодка проводов, которые необходимо отсоединить;
• отключить силовой провод;
• открутить болты стартера и демонтировать его;
• отключить провода и снять тяговое реле, предварительно выкрутив крепежные болты.

После замены втягивающего реле необходимо выполнить процедуру сборки в обратной последовательности.

Где находится предохранители и реле стартера

Чтобы проверить целостность предохранителей и работоспособность реле стартера, необходимо с левой стороны от руля, в нижней части приборной панели нажать на защелку и опустить крышку блока вниз. Выше блоков предохранителей, справа находится реле стартера. Реле и предохранитель зажигания находится в другом месте — для доступа к ним необходимо открутить два винта в боковой облицовке консоли и извлечь дополнительный блок электрооборудования.

Целостность защитных приборов, работоспособность реле и обмоток стартера можно проверить омметром, если имеются навыки и минимальный опыт диагностики электрооборудования.

Если возникли сложности в определении неисправности пускового устройства в автомобиле, мы рекомендуем обращаться к специалистам в автосервис “СтартерПро”, где быстро и качественно выявят все неисправности и устранят их с минимальными затратами. К тому же, поиск стартера, реле, предохранителей и другого оборудования может быть затруднен по причине конструктивных изменений расположения приборов, в зависимости от года выпуска и модификации автомобиля.

Типы монтажных блоков

ВАЗ 2110 имеет 2 типа монтажных блоков:

1. основной;
2. дополнительный.

В первом содержится большинство предохранителей и реле цепи питания автомобиля. Во втором же расположились приборы, отвечающие за цепи питания мотора. Основной блок со временем пережил ряд преобразований и модернизаций — всего их было три. Основное отличие между которыми в количестве реле. Начиная с первых моделей и заканчивая сегодняшним днем, оно выросло с шести до восьми.

Монтажный блок нового образца

Область требовала обновления с каждой модификацией ВАЗ 2110. Нужно исправление некоторых недочетов конструкции, которые были заметны с самого начала. Предохранитель противотуманных фар не имел платы и болтался на жгуте из кабелей рядом с самим монтажным блоком.

Первое изменение компоновки основного монтажного блока произошло именно в связи с помещением в него предохранителя противотуманок, а также увеличением числа реле. В обновленной модификации последних не 6 или 7, а 8.

Особа вариативность новых модификаций блоков связана с наличием или отсутствием реле переднего света К1: в некоторых моделях присутствуют лишь ножки и перемычки, требующие обрезания при самостоятельной установке К1 или только ножки, без перемычек. В других современных блоках ставят и само реле.

Монтажный блок старого образца

Здесь находятся шесть реле и 20 предохранителей. Место его расположения такое же, как и у современных моделей. Со временем, добавилось еще одно реле, отвечающее за передний свет. В остальном же, его конструкция ничем принципиально не отличается от последующих.

Схема реле и предохранителей ВАЗ 2110

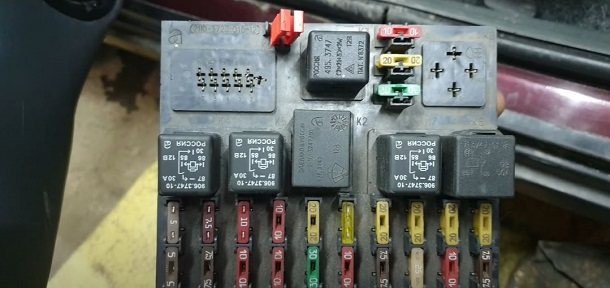

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле	Назначение
К1	Исправность ламп
К2	Очиститель переднего стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Ближний свет
К5	Включение дальних фар
К6	Дополнительное реле стартера
К7	Обогрев заднего стекла
К8	Задний противотуманный свет

Что касается предохранителей, то их 20:

№ предохранителя	Сила тока (ампер)	Описание предохранителей
F1	5	Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2	7,5	Ближняя левая фара
F3	10	Дальняя левая фара
F4	10	Правый противотуманный свет
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа или розетка
F7	20	Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8	20	Обогрев заднего стекла. Включение обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10	20	Резерв
F11	5	Правый габаритный свет
F12	7,5	Правый ближний свет
F13	10	Правый дальний свет. Контрольная лампа включения дальнего света
F14	10	Левый противотуманный свет
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18	25	Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20	7,5	Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

1. Реле электромотора вентилятора;
2. Реле зажигания;
3. Реле электромотора насоса подачи топлива;
4. Предохранитель ЭБУ мотора и модуля зажигания;
5. Предохранитель электронных элементов системы подачи топлива;
6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

• Б — белый;
• Ч — черный;
• Ж — желтый;
• О — оранжевый;
• Г — голубой;
• Р — розовый;
• З — зеленый;
• С — серый;
• К — коричневый;
• П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.
