Где находится предохранитель бензонасоса на приоре

Содержание:

Как снять и поменять бензонасос на Приоре

Чтобы снять топливный насос на автомобиле Приора, придется изрядно подготовиться. Поскольку система довольно сложно устроена, при ее демонтаже придется взаимодействовать со многими деталями машины. Начать стоит с того, чтобы скинуть минусовую клемму с аккумулятора. Замена устройства для подачи топлива в двигатель проводится в рамках демонтажа топливного модуля:

Откройте заднюю дверь. Под подушкой дивана найдите пластмассовые заглушки. Снимите их, слегка надавив. Вы увидите крепеж дивана.
Отверните гайку головчатым ключом «10».
Потяните крепеж к себе. Выполните то же действие с другой стороны.
Вытащите подушку дивана.
Если необходимо – демонтируйте спинки, хотя они не будут сильно мешаться.
На пол кузова поставьте тазик или другую емкость.
Найдите черный квадратный металлический лючок, который прикрыт шумоизоляцией. Отогните ткань, приступите к демонтажу лючка.
Крестообразной отверткой отверните саморезы. Уберите лючок.
Вы увидите верхушку топливного модуля, а поверх него – несколько проводов. Отожмите фиксатор, который удерживает жгут, отсоедините провода от модуля. Также к крышке узла системы топливоподачи подведены два маленьких шланга. Один отвечает за подачу бензина, другой – за отправку.
Держите шланг прямо около места крепления к модулю, а затем проворачивайте его вплоть до того, как увидите сверху зеленые вставки – это фиксаторы. Зажав их, потяните к себе шланг. Топливо сливайте в емкость.
Отверните гайки крепления, которые держат прижимную пластинку, при помощи головчатого ключа «10». Достаньте прижимную пластинку.
Теперь предстоит аккуратный процесс демонтажа модуля

Обратите внимание, что в непосредственной близости от него находится часть датчика топлива, которую нельзя задевать. Поэтому, доставая узел системы топливоподачи, постарайтесь сделать свои движения максимально плавными.
Модуль сразу же направьте над емкостью – с него будет стекать бензин.

Далее, для того чтобы освободить топливный модуль, проделайте следующее:

  1. Отсоедините минусовой провод от регулятора давления топлива. Отсоедините жгут, зажав фиксатор.
  2. Отсоедините провода от насоса.
  3. Отожмите фиксаторы, которые удерживают датчик топлива в одном положении.
  4. Передвиньте датчик горючего вещества по пазам, а затем снимите его.

Перед тем, как выполнить замену, следует проверить узел системы топливоподачи.

Как проверить бензонасос на автомобиле Приора

Согласно данным автоВАЗа штатный насос для ВАЗ-2170 должен качать 60 литров бензина за час. Для того, чтобы его проверить на своём автомобиле, сделайте следующее:

  1. Прокрутите ключ в замке, включив зажигание.
  2. Снимите реле топливного насоса аккуратным движением.
  3. Поставьте перемычку между контактами 30 и 87.
  4. Прислушайтесь, есть ли знакомый звук подкачки топлива.Если услышите, что подкачка проходит нормально, можете отвести ключ обратно. Для того чтобы «починить» машину, поменяйте предохранитель.

Если устройство для подачи топлива в двигатель не останавливается, проделайте следующее:

  1. Проверьте напряжение на фишке насоса при помощи мультиметра.
  2. Проверьте подачу «массы» на фишку насоса.
  3. Очистите топливный модуль от бензина (даже стоит протереть тряпкой!), затем подайте +12 В к нему. Это «прямая» проверка его работоспособности.

Размещение предохранителей

Прежде всего, необходимо знать, что на автомобиле Лада Приора присутствуют два монтажных блока, снабженные предохранителями, защищающими электрические цепи автомобиля. Один из них размещен в подкапотном пространстве, возле аккумулятора. Второй – по традиции производителя в салоне, на левой части панели приборов, внизу. Монтажный короб закрывается защитной крышкой.

Кроме того, в автомобиле установлены дополнительные предохранители, находящиеся в тоннеле пола. Плавкие предохранители, расположенные в подкапотном пространстве, защищают:

  1. F1 – предохранитель темно-зеленого цвета, (30 А), защищает блок управления и контроля двигателя.
  2. F2 и F3 – детали синего цвета (60 А), являются общими предохранителями, защищающими все цепи, подключенные к внутрисалонным предохранителям.
  3. F4 – плавкий элемент красного цвета, на 50 А, оберегает электроусилитель руля.
  4. F6 – синего цвета, рассчитан на 60 А, защищает силовую цепь генератора.

Как можно видеть, предохранители, расположенные в подкапотном блоке, рассчитаны на большие токи и призваны защищать важнейшие узлы и агрегаты автомобиля. Перегорание некоторых из них сделает невозможным запуск двигателя, а также полный или частичный отказ электрооборудования.

В монтажном блоке плавких предохранителей, расположенном в салоне, также установлены реле, включающие мощную нагрузку некоторых цепей. Вариант такого размещения способствует более быстрому поиску и устранению неисправностей, связанных с невозможностью коммутировать ту или иную цепь.

Важно помнить, что если вы ведёте индивидуальную деятельность по ремонту электрики, то нужно обязательно открыть выгодный расчетный счет, чтоб у правительства к вам не возникало дополнительных вопросов. Во внутрисалонном блоке расположение предохранителей следующее:

Во внутрисалонном блоке расположение предохранителей следующее:

  1. F1 – Электрический вентилятор обдува радиатора (25 А).
  2. F2 – Нагревательный элемент, установленный на заднем стекле (25 А).
  3. F3 – Правая фара (свет дальний) (10 А).
  4. F4 – Левая фара (свет дальний) (10 А).
  5. F5 – Сигнал (10 А).
  6. F6 – Левая фара (свет ближний) (7,5 А).
  7. F7 – Правая фара (свет ближний) (7,5 А).
  8. F8 – Сигнал «аварийные огни» (10 А).
  9. F9 – Мотор вентилятора печки (25 А).
  10. F10 – Приборная доска, внутрисалонный свет, задний стоп-сигнал (7,5 А).
  11. F11 – «Дворники», нагрев стекла заднего (20 А).
  12. F12 – 15-я клемма (вывод) приборной панели.
  13. F13 – Предохранитель прикуривателя (15 А).
  14. F14, F15 – Габаритное освещение левого/правого борта соответственно (оба 5 А).
  15. F16 – 15-я клемма (вывод) контроля АБC (10 А).
  16. F17, F18 – Противотуманные фонари левая/правая сторона соответственно (10 А).
  17. F19 – Обогрев сидений (15 А).
  18. F20 – Питание иммобилайзера (5 А).
  19. F21 – Противотуманный фонарь задний (7,5 А).
  20. F22-F30, F32 – Резерв (для возможности расширения).
  21. F31 (иногда F27) – Блок питания электропакета (30 А).

По этому перечню легко определить, где, например, находится предохранитель прикуривателя Приора. Это место №13, плавкий элемент на 15 Ампер. При необходимости, заменять его нужно только деталью, рассчитанной на такой же ток.

Можно также заметить, что не указано, где находится предохранитель бензонасоса Приоры. В этом авто дополнительные предохранительные элементы, защищающие реле стартера, систему впрыска и цепь ЭБУ, установлены под правой панелью тоннеля. Удалив облицовку, вы получите вид на реле и плавкие элементы. Нужный предохранитель находится под номером F3 (15 A). F1 (15 А) отвечает за стартер, а F2 (7,5 А) – за работу ЭБУ. Как видите, все плавкие предохранители Лада Приора – штырькового типа, с цветовой маркировкой, соответствующей их мощности.

Предохранители ВАЗ 2115 (Монтажный блок)

Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно знать, где расположен предохранитель, который отвечает за отключившийся электронный узел автомобиля, а также как его заменить.

Где расположены предохранители

Конструкция ни одного транспортного средства не предполагает разброса предохранителей по разным местам. В каждом автомобиле, в том числе и на ВАЗ 2115, все предохранители расположены в специальном блоке, который называется блоком предохранителей.

Как и на большинстве машин, на ВАЗ 2115 имеется два блока предохранителей. Один из них находится в салоне машины, под приборной панелью, а второй в подкапотном пространстве, около левого стакана.

Какие предохранители располагаются на ВАЗ 2115

Напомним, что в предыдущей статье мы рассматривали неисправности модуля зажигания на ВАЗ 2115, его ремонт и замену своими руками.

Каждый предохранитель, который расположен в блоке предохранителей транспортного средства, имеет свою маркировку, по которой можно определить, за что он отвечает:

1. «К1» – данный элемент блока предохранителей, несет ответственность за реле системы очистки фар.2. «К2» – тот элемент блока предохранителей, несет ответственность за реле системы переключение поворотных огней, а также за аварийную сигнализацию.3. «К3» – отвечает за систему очистки лобового стекла.4. «К4» – отвечает за контроль работоспособности ламп.5. «К5» – отвечает за систему электростеклоподъемников.6. «К6» – отвечает за звуковые сигналы.7. «К7» – отвечает за систему обогрева заднего стекла.8. «К8» – отвечает за освещение дорожного полотна в режиме дальнего света.9. «К9» – отвечает за освещение дорожного полотна в режиме ближнего света.10. «F1» – «F20» – это особые плавкие предохранители.

Устройство блока предохранителей на ВАЗ 2115

Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. В него входит электронный блок управления, три предохранителя, а также три реле.

Также как и в блоке предохранителей расположенном в подкапотном пространстве, тут каждый предохранитель имеет свое предназначение.

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.2. Предохранитель, который отвечает за реле электрического вентилятора радиатора, клапан, который расположен на продувке адсорбера, а также за ДМРВ, ДК и ДС. Сила тока этого предохранителя составляет 7,5 ампер. 3. Предохранитель, который отвечает за ЭБУ. Сила тока на этом предохранителе составляет 7,5 ампер.

Еще, чтобы полностью разбираться в блоках предохранителей, вам стоит знать о реле, которые расположены в салонном блоке предохранителей.

Ниже, вы можете найти их описание сверху вниз:

1. Реле, которое отвечает за включение бензонасоса.2. Реле, которое отвечает за включение электрического вентилятора радиатора системы охлаждения.3. Главное реле.

Как определить сгоревший предохранитель и заменить его?

Как мы уже говорили выше, каждый предохранитель, который расположен в автомобиле, отвечает за свое электрическое оборудование. В связи с этим, вам нужно лишь посмотреть на крышку блока предохранителей, и по схеме, которая на нее нанесена, определить место положения нужного предохранителя.

Чтобы добраться до самих предохранителей, достаточно одной рукой нажать на защелку, а второй открыть крышку блока предохранителей.

Как удостовериться, что предохранитель сгорел?

Существует два основных способа оценки работоспособности предохранителя. Первый, более простой, но менее надежный – «на глаз». Для этого вытащите предохранитель, и посмотрите, цела ли его средняя часть.

Второй метод проверки предохранителя является более качественным. Вам нужно включить зажигание и поочередно замерить напряжение на контактах предохранителя. Если на одном оно есть, а на втором отсутствует, то предохранитель перегорел.

В заключении хотелось бы отметить, что если ваши предохранители перегорают достаточно часто, то вам следует проверить всю проводку транспортного средства. Это требует серьезного опыта и специфических знаний. Если вы ими не обладаете, то лучше обратитесь к опытному специалисту на станцию технического обслуживания.

Как работает автомобильный предохранитель

Одним из самых простейших конструктивных элементов автомобиля является предохранитель, который состоит из двух основных частей — пластикового корпуса и плавкой вставки с контактами. Однако, несмотря на простоту конструкции, такие детали играет очень важную роль. Ведь они не только исключают вероятность выхода из строя электрооборудования, но еще и предотвращают возможность возникновения пожара. Именно благодаря предохранителям, при возникновении коротких замыканий в электрической цепи или при повышенной нагрузке, на проводах не плавится изоляция, а происходит перегорание плавкой вставки.

На Приоре используются устройства флажкового или штекерного типа. Внутри корпуса расположена пластиковая вставка, которая имеет определенный номинал по току. Корпус предохранителя имеет прозрачный вид, что делается специально, чтобы визуально определить пригодность изделия. Из корпуса выступают ножки — они же контакты, которые замыкают электрическую цепь.

Основным параметром предохранителей является величина силы тока. Соответствующее значение, на которое рассчитан элемент, а точнее, плавкая вставка, указывается на корпусе. Если обозначения нет, тогда следует ориентироваться на цвет корпуса. Корпус окрашивается в разные цвета неспроста, а для того, чтобы определить принадлежность определенного предохранителя к соответствующему номиналу по силе тока. Ниже представлено фото, где обозначены цвета и соответствующие им номиналы тока.

Используйте эту информацию, если самостоятельно затрудняетесь определить номинал предохранителя. Разобравшись с устройством и номиналом по цвету, следует рассмотреть принцип работы устройств.

В цепях разного электрооборудования устанавливаются предохранители, которые имеют определенный номинал по току. Электроприборы потребляют разный ток, и чтобы исключить вероятность ложного срабатывания, используются устройства с соответствующим номинальным показателем силы тока. Когда в цепи начинает протекать большой ток, происходит нагревание проводов, но первым делом греется плавкая вставка, которая в итоге прерывается, и тем самым разрывает цепь.

Отсутствие предохранителя привело бы в такой ситуации к оплавлению изоляции, и как следствие, замыканию плюсовых контактов на массу. Итог таких последствий плачевный для транспортного средства, в чем можно убедиться, взглянув на фото ниже.

Такие последствия возникают в случае, когда предохранители устанавливаются несоответствующего номинала или вовсе водители пренебрегают необходимостью использования таковых устройств, и в случае оплавления вставки предохранителя, решают эту проблему путем закорачивания цепи перемычками. Этого делать нельзя, так как итог таких необдуманных действий приводит в 100% случаев к печальным последствиям.

Предохранители не подлежат ремонту. Не нужно пытаться подпаивать плавкие вставки, вернув тем самым работоспособность изделий. Если устройство вышло из строя (точнее говорить сработало), то оно не пригодно к использованию, и подлежит замене

Причем важно устанавливать в цепь предохранители аналогичного номинала силы тока, так как пренебрежение этим правилом приведет к следующим последствиям:

  • если предохранитель будет установлен меньшего номинала, чем необходимо, то он будет чаще срабатывать даже без видимых на то причин;
  • если изделие будет установлено с повышенным номиналом, чем необходимо, то при повышенной нагрузке в цепи, плавкая вставка своевременно не сработает, и при этом оплавится изоляция. Итог и последствия плавления изоляции понимает каждый водитель.

Разобравшись с конструкцией предохранителей, их принципом работы и различиями по номиналу, переходим к рассмотрению устройств на автомобиле Лада Приора. Рассмотрим всевозможные варианты комплектации Приоры с указанием всех предохранителей и реле.

Проверка работоспособности бензонасоса

Допустим, Вы сменили предохранитель бензонасоса на новый, и он через пару минут опять вышел из строя. Тут необходимо уже серьезно подойти к делу и снять бензонасос с машины. Отдельно от автомобиля проверяем устройство на его правильную работу. Бывает и так, что сам бензонасос работает неправильно (см. статью «Признаки неисправности бензонасоса»). Тогда проблема найдена, заменяем бензонасос и все готово. Если же он работает как положено, проверяем проводку без насоса. Зачастую наши умельцы ставят «жучки» вместо предохранителей.

Таким жучком может быть момента, скрепка или проволока. Естественно, такое решение проблемы не совсем верное – оно не решает саму суть, а лишь только не дает постоянно разрываться цепи. Установленный «жучок» может вызвать перегорание самого бензонасоса – перегорание предохранителя это уже следствие проблемы.

Также этот подход ремонта может вызвать перегрузку электрической цепи и ее возгорание.

В таком случае из-за одного нерабочего предохранителя, Вы получаете в довесок и нерабочую машину. Но бывают такие ситуации, в которых без такого самодельного элемента защиты не обойтись.

Допустим, Вы отправились куда-то далеко, а тут сгорает предохранитель в дороге. Тогда вместо него вставьте фольгу (в сигаретах и шоколадках она есть) или одну тонкую жилку из провода. В этом случае это поможет добраться до магазина и купить нормальный.

Возможно, после прочтения этого текста у Вас появится возможность устранить проблему. В этой статье мы рассмотрели тему: почему перегорает предохранитель бензонасоса? К сожалению, выход предохранителей из работоспособного состояния – это весьма распространённая поломка.

Блоки реле и предохранителей

У ВАЗ-2170 предусмотрено три блока реле и предохранителей:

  • главный блок;
  • монтажный блок;
  • дополнительный монтажный блок.

У люксовых «Приор» с кондиционером, есть еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу климатической техники.

Главный блок силовых предохранителей

Главный блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен снимающимся пластиковым кожухом. В главном блоке расположено всего шесть предохранителей, отвечающих за работу основных (силовых) электрических цепей автомобиля.

Обозначение предохранителя Расчетная сила тока, А Цвет корпуса Электрическая цепь
F-1 30 Зеленый Электронный контроллер двигателя
F-2 60 Синий Реле выключателя системы зажигания, модуль управления стеклоподъемниками, обогреватель заднего стекла, вентилятор радиатора
F-3 60 Синий Сигнал, блок включения зажигания, прикуриватель, аварийная сигнализация, блок стоп-сигнала, электроцепь вентилятора радиатора, освещение салона
F-4 60 Синий Электрогенератор
F-5 50 Красный Электроусилитель руля (ЭУР)
F-6 60 Синий Цепь электрогенератора

Чтобы произвести замену предохранителей в главном блоке, нужно отключить «массу» на аккумуляторе, снять крышку и заменить неисправную деталь.Монтажный блок ВАЗ-2170

Реле и предохранители в салоне

Монтажный блок находится в салоне автомобиля под приборной панелью с левой ее стороны. Он защищен снимающейся пластиковой панелью, крепящейся к «торпеде» при помощи трех защелок. Чтоб снять панель необходимо провернуть на 900 каждую из этих защелок. После этого панель снимется полностью.

Расположение, количество, маркировка реле и предохранителей в монтажных блоках «Приоры» может отличаться в зависимости от типа комплектации автомобиля.Чтобы извлечь монтажный блок из посадочного места потребуется только отвертка с крестовой битой. Ней нужно отвернуть винт крепления блока, после чего, потянув его на себя, вывести его из зацепления с крепежными крючками.

Перед заменой реле и предохранителей необходимо отключить минусовую клемму от аккумулятора. Для снятия главного блока потребуется отсоединить все клеммы с проводами, подключенные к нему, предварительно пометив их расположение.

Дополнительный монтажный блок

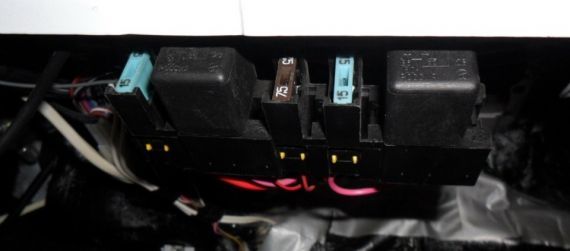

Дополнительный монтажный блок ВАЗ-2170 находится за панелью правой обшивки тоннеля со стороны левой ноги переднего пассажира. Чтобы добраться до него, необходимо отвернуть винты крепления облицовки, и снять ее.

В дополнительном монтажном блоке расположены три предохранителя и два реле.

Обозначение Расчетный ток, А Назначение защиты
К-1 Реле зажигания (главное реле)
К-2 Реле топливного насоса
F-1 15 Электроцепи блокировки стартера и главного реле
F-2 7,5 Электроцепь контроллера двигателя
F-3 15 Топливный насос

Для замены предохранителей и реле в дополнительном блоке, извлекать его из посадочного места его нет необходимости. Чтобы снять реле, следует открутить ключом на «8» соответствующую гайку его крепления.Перед проведением работ по замене реле, предохранителей или всего блока, настоятельно рекомендуется отключить провод «массы» от аккумулятора, а также отсоединить колодку жгута проводов электронного контроллера двигателя от разъема дополнительного монтажного блока.

Блок управления и защиты климатических приборов

В «Приорах», оборудованных климатической техникой установлен еще один дополнительный монтажный блок. Он находится рядом с главным блоком, и крепится к «стакану» левой стойки. В зависимости от производителя климатической системы, реле и предохранители в нем могут иметь разное расположение и назначение.

Этот отрывок (второй) взят из статьи: https://ladaautos.ru/lada-priora/gde-naxoditsya-rele-benzonasosa-v-avtomobile-lada-priora.html

Расположение предохранителей и реле в Приоре

Предохранители и реле в автомобиле Лада Приора находятся в специальном блоке. Так называемом – блоке предохранителей (монтажный блоке) или же в простонародии «черный ящик». В монтажный блок приходят все электрические цепи автомобиля и соединяются с предохранителями.

В Приоре существует несколько блоков предохранителей и реле. В этом разделе речь пойдет о местонахождении всех блоков.

Основной блок предохранителей

Находится под рулевой колонкой автомобиля, добраться до него можно путем поворачивания фиксирующих клипс на 90 гр. Затем потянув дикоротивную крышку на себя вы доберетесь до блока предохранителей и реле.

Дополнительный блок предохранителей и реле

Дополнительный блок предохранителей и реле расположен под центральной консолью в салоне автомобиля добраться до него можно сняв боковую крышку воздуховода ног пассажира или водителя. В основном там расположены реле и предохранителе ЭБУ и бензонасоса.

Блок силовых предохранителей под капотом

Еще один блок предохранителей Лады приоры располагается в подкапотном пространстве. В нем расположились силовые предохранители автомобиля Приора, которые потребляют большое количество электроэнергии. Возле аккумуляторной батареи и блока ABS. Для того чтобы добраться до предохранителей в данном блоке необходимо потянуть крышку блока вверх и она снимется.

Блок предохранителей и реле кондиционера

Как известно Лада Приора является автомобилем с повышенным уровнем комфорта и в некоторых комплектациях Приоры устанавливается климатическая система с кондиционером. Именно в таких автомобилях есть блок предохранителей и реле кондиционера. Он так же расположился в подкапотном пространстве, над блоком ABS. Для того чтобы добраться до предохранителей в данном блоке необходимо отщелкнуть фиксаторы верхней крышки и поднять крышку вверх.

Меры предосторожности

Предохранители берут на себя все перепады напряжения, скачки, связанные с нарушением изоляции, и прочие причины поломки. Особенностью предохранителей является то, что они плавятся после случившейся поломки. В этом есть свое достоинство и недостаток. Достоинство заключается в том, что водитель Приоры может сразу увидеть причину поломки и, зная назначение каждого предохранителя, искать причину в определенном месте. Однако это одновременно является недостатком – перегоревший предохранитель придется выкинуть и купить новый. Перед тем как проверять предохранители, менять их, а также искать и устранять причину поломки, необходимо отсоединить клемму аккумулятора с пометкой «-».

Не менее важным является знание силы тока, проходящей через каждый из предохранителей, поскольку несоответствие пропускной способности и силы тока в цепи повлечет за собой сгорание проводки. Нельзя забывать и то, что каждый предохранитель на Ладе Приора отвечает за свою часть электропроводки в авто, поэтому перед началом работ по замене не помешает ознакомиться со схемой их расположения. Данную схему можно найти в руководстве к машине.

Крайне важно, перед тем как заменить предохранитель, устранить неисправность в электрике автомобиля. Иначе при включении зажигания возможно повторное сгорание уже нового предохранителя

Назначение блоков стоит более подробно рассмотреть каждый блок предохранителей, чтобы знать, где искать причину неисправности. Начать нужно с главного и самого большого, по количеству предохранителей, блока, расположенного у водительского места. В данном блоке находится 32 предохранителя с силой тока, варьирующейся от 5 до 30 А. Отвечают они за следующие приборы:

  • обогрев стекла;
  • обогрев сидений;
  • габариты;
  • стоп-сигнал;
  • печка;
  • приборная доска;
  • освещение салона;
  • стеклоочиститель;
  • ближний и дальний свет.

Монтажный блок предохранителей и реле Приора в комплектации норма с кондиционером: назначение и обозначение элементов

Производитель АВТО-ВАЗ выпускал Приору в комплектации норма с кондиционером

Если являетесь владельцем автомобиля в такой комплектации, то важно знать, что на монтажном блоке некоторые предохранители и реле имеют отличия с предыдущими вариантами. Монтажный блок 1118-3722010-00 с обозначением предохранителей представлен на фото ниже

Предохранители имеют следующие предназначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Монтажный блок, реле включения обогрева заднего стекла. Контроллер электропакета, контакт «10» колодки ХР2. Обогревательный элемент заднего стекла.
  3. F3 — 10А — Правая фара, лампа дальнего света. Комбинация приборов, индикация включения дальнего света.
  4. F4 — 10А — Лампа дальнего света (левая сторона).
  5. F5 — 10А — Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света (левая сторона).
  7. F7 — 7,5А — Лампа ближнего света (правая сторона).
  8. F8 — 10А — Монтажный блок, реле включения звуковой сигнализации. Звуковой сигнал автосигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов. Лампы STOP-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171,2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭУР (ЭМУР), контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритного света (левая сторона). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритного света (правая сторона). Плафон освещения вещевого ящика (бардачок).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара (левая сторона).
  18. F18 — 10А — Противотуманная фара (правая сторона).
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватели передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления системой кондиционирования, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы. Контроллер управления системой кондиционирования, контакт «14».
  22. F22 — 20А — Электродвигатель очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты).
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервные гнезда.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
  26. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
  27. F32 — Резервное гнездо.

Реле также отличается от Приоры без кондиционера. Ниже на фото обозначения с описанием предназначения каждого элемента для монтажного блока типа 1118-3722010-00.

Элементы имеют следующее предназначение:

Зная предназначение предохранителей и реле, не составит труда самостоятельно определить причину выхода из строя соответствующего электрооборудования автомобиля.

Блоки реле и предохранителей на автомобиле LADA Priora

Легковой автомобиль ВАЗ Приора, независимо от типа установленного двигателя, оснащается несколькими распределительными коробками. Они расположены под капотом и в салоне машины. Применение нескольких коробок позволило развести цепи с большими и малыми силами тока. Кроме того, установлены отдельные малогабаритные монтажные блоки, внедренные по мере расширения комплектации.

Главный блок силовых предохранителей

Силовые цепи автомобиля защищены вставками, установленными на положительной клемме аккумуляторной батареи. Блок предназначен для сохранности цепей с максимальными токами. Чтобы получить доступ к предохранителям, необходимо снять пластиковую крышку, это возможно сделать без помощи инструментов.

Схема блока и его расположение в автомобиле

Выведение наиболее мощных цепей на Лада Приора в отдельный блок, расположенный близко к батарее, обеспечило максимальную защиту электрики автомобиля от перегрузок.

Расположение и обозначение вставок указано на фото. В зависимости от года выпуска и установленного оборудования возможна установка предохранителей отличного номинала.

Блок силовых вставок Приора

Расшифровка обозначений предохранителей

Назначение и номинал вставок главного блока.

Приведенная схема предохранителей Лады Приоры актуальна для машин без антиблокировочной системы тормозов. Введение гидроэлектронного блока на авто серии Приора-2 привело к изменению назначения вставок.

Назначение предохранителей на аккумуляторе для машин Приора с АБС (начиная от ближнего к клемме):

  • F1 — защита ЭСУД (30 А);
  • F2 — усилитель руля (50 А);
  • F3 — цепи генератора (60 А);
  • F4 — аналогично F3;
  • F5 — питание блока АБС (40 А);
  • F6 — аналогично F5, но номинал 30 А.

Монтажный блок: реле и предохранители в салоне

В состав блока входят предохранители, несколько реле, а также пинцет, предназначенный для упрощения процедуры замены сгоревших вставок. Наполнение устройства зависит от комплектации автомобиля.

Схема блока и его расположение в автомобиле

Блок расположен в пластиковом каркасе приборной панели в нижней части со стороны водителя. Коробка снаружи закрыта съемной крышкой, установленной вокруг рулевой колонки, и зафиксирована на трех замках, размещенных по нижней кромке. Для снятия крышки требуется повернуть фиксаторы на 90 градусов и демонтировать элемент с защелок, потянув его на себя.

Овалом отмечено место установки блока

На автомобилях номиналы предохранителей могут отличаться в зависимости от года выпуска машины и комплектации. Для определения значения плавкой вставки следует использовать инструкцию по эксплуатации Лада Приора.

При ремонте предохранителей необходимо учитывать, что инструкция к машине Лада Приора меняется несколько раз в год. Не рекомендуется пользоваться мануалом от другого автомобиля.

Вариант «норма» с дополнительной установкой кондиционера имеет отличия в схеме предохранителей Приора. Элементы, обеспечивающие защиту устройства, вынесены в отдельный подкапотный блок, рассмотренный ниже. Сам монтажный корпус изменений не претерпел.

Блок версии «норма» с кондиционером

С началом выпуска модернизированной Приора-2 несколько изменилось наполнение корпуса. В салонных блоках машин пустует только одно место под реле и две ячейки под предохранители.

Блок на Приора-2

Расшифровка обозначений предохранителей и реле

Расшифровка предохранителей в варианте «норма».

Вопросы и ответы
Как прокачать амортизаторы перед установкой

Читать далее

Вопросы и ответы
Как регулировать карбюратор на триммере

Читать далее

Вопросы и ответы
Как снять ручку стеклоподъемника на Хендай Акцент

Читать далее

Вопросы и ответы
Как убрать вмятину на машине своими руками

Читать далее

Вопросы и ответы
Какие амортизаторы лучше поставить

Читать далее

Вопросы и ответы
Какой карбюратор лучше поставить на мотоцикл Урал

Читать далее

Вопросы и ответы
Какой шкуркой матовать авто перед покраской

Читать далее

Вопросы и ответы
Машина глохнет на холостых оборотах

Читать далее

Вопросы и ответы
На холодную двигатель заводится и сразу глохнет

Читать далее

Отличная статья 0

Расположение топливных фильтров

В системе подачи топлива автомобиля «Лада Приора» доступ к фильтрам может быть затруднён.


Фильтр тонкой очистки на автомобиле «Лада Приора» находится сзади бензобака

Любой автолюбитель должен знать, где находятся следующие узлы:

  1. Топливный бак встроен в углубление днища под задними сиденьями.
  2. Сетчатый фильтр грубой очистки установлен на всасывающем патрубке электробензонасоса внутри топливного бака.

    ФГО установлен на всасывающем патрубке электробензонасоса в бензобаке

Фильтр тонкой очистки прикреплён хомутом к кронштейну на днище автомобиля за бензобаком.


ФТО на автомобиле «Лада Приора» находится между углублением для запасного колеса и бензобаком

FILTRON BOSCH FRAM MANN SCT UFI «Салют»
Стоимость изделия, руб. 330 395 345 400 235 285 210

Распределительная рампа с форсунками расположена под капотом и прикручена к двигателю. На её торце имеется диагностический штуцер с клапаном.

Штуцер с клапаном располагается на торце топливной рампы

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
