Пежо 308 вентилятор радиатора

Вентилятор служит для обдува радиатора, тем самым снижается температура охлаждающей жидкости, проходящей через него. Если вентилятор не выполняет должным образом свои функции, машина, вернее охлаждающая жидкость ДВС может закипеть. Но к закипанию жидкости может привести не только неисправный вентилятор, а также термостат, предохранители или реле вентилятора.

Итак, вернемся к нашему Пежо. Чтобы проверить систему охлаждения и исправность ее электрической части, нужно выполнить несколько действий.

Реле включения вентилятора на Пежо напоминает реле печки, то есть имеет спираль и терморезистор. Как проверить его работоспособность? Можно снять и прозвонить, но не каждый поймет, как это сделать. Есть способ, который может осуществить каждый. Итак, снимаем (разъединяем) клемму проводов от вентилятора. Добраться до разъема можно снизу, сняв передний пыльник.

Подсоединяем лампочку , лучше помощнее (почему, поймете из дальнейшего описания). Заводим машину и ждем включения первой скорости вентилятора Пежо. Пока ждем вентилятор, параллельно следим за работой термостата. А именно: периодически трогаем нижний патрубок радиатора. Как только он станет нагреваться, значит, термостат открылся. Если этого не произошло, его нужно заменить. Для справки: термостат служит неким краном, который открывает большой круг системы охлаждения, через радиатор. Малым считается – двигатель + радиатор печки. На нашем Пежо 308 термостат оказался исправным.

Возвращаемся к вентилятору радиатора. Машина работает, температура охлаждающей жидкости поднимается. По прибору температуры на приборной панели автомобиля сложно (даже невозможно) определить точную температуру охлаждающей жидкости на нашем Пежо, поэтому мы подключим сканер.

Если такого нет, нужно быть готовым вовремя заглушить автомобиль. Нам было легче – за температурой мы следили через сканер – компьютер. При температуре 110 градусов вентилятор, а вернее подключенная лампочка не сработала. Взяли тестор напряжения 0 Вольт. Заключение: выход из строя реле вентилятора Пежо. Оно кстати находится там же, где и разъем вентилятора.

Крепится одним винтом.

Меняем реле, будучи уверены, что Пежо 308 починена, подключаем вентилятор, заводим и ждем, когда он сработает. Результат – 0, вентилятор не крутится. Проверяем его, подключив напрямую – работает. Тестером проверяем напряжение, подаваемое на вентилятор – норма 12 вольт. Но тут вспоминаем про лампочку, подсоединяем – не горит.

Вот оно: напряжение есть, а силы тока недостаточно, чтобы вращать вентилятор. Вердикт: где-то имеется обрыв или плохой контакт.

Прозваниваем массу – норма. Далее лезем в блок предохранителей Пежо 308, расположенную в подкапотном пространстве.

Предохранитель вентилятора радиатора должен быть мощный, а сняв крышку, видим предохранители максимум на 40А. Где спрятан тот, который нам нужен. А спрятан он под верхними. Как добраться до силовых предохранителей на Пежо (думаю, на ситроене аналогичная схема).

Отсоединяем все разъемы с проводами, откручиваем гайку на 10 и снимаем провод.

По бокам цепляем отверткой и отстегиваем защелки. Вытаскиваем вверх площадку с предохранителями.

Предохранитель вентилятора второй слева, вытаскиваем его. Перегорел.

Меняем на новый. Повторяем тест. При нагреве примерно 110 градусов охлаждающей жидкости сработала первая скорость вентилятора радиатора.

Наш Пежо починен, а для вас эпизоды возможных неисправностей системы охлаждения Пежо или Ситроен.

Спасибо за внимание!

Это Вам будет интересно посмотреть.

Источник

Предохранители в салоне автомобиля

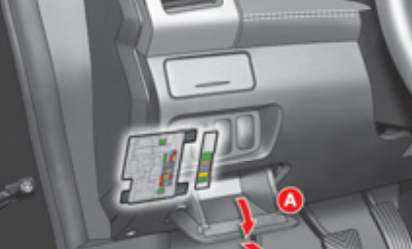

Находится под панелью приборов. Получить доступ к нему можно потянув за верхний край защитной крышки с левой стороны, а затем — с правой.

Общая схема

Назначение для моделей Eco

F1 10 Электроусилитель рулевого управления, контактор педали сцепления.
F4 15 Звуковой сигнал.
F5 20 Насос переднего и заднего стеклоочистителей.
F6 20 Насос переднего и заднего стеклоочистителей.
F7 10 Розетка 12 В задняя.
F8 20 Очиститель заднего стекла простой или двойной.
F10/F11 30 Замки внутренние, наружные, передние и задние.
F13 10 Передняя панель кондиционера воздуха, панель автомагнитолы, рычаг коробки передач, проекционный экран «хед-ап».
F14 5 Охранная сигнализация, вызовы срочной и технической помощи.
F17 5 Панель приборов.
F19 3 Блок переключателей на рулевом колесе.
F21 3 Система дистанционного ключа-пульта или противоугонная система.
F22 3 Датчик дождя и света, многофункциональная видеокамера.
F23 5 Сигнализатор не пристегнутых или отстегнутых ремней безопасности.
F24 5 Сенсорный экран, видеокамера заднего обзора и система помощи при парковке.
F25 5 Подушки безопасности.
F29 20 Автомагнитола, сенсорный экран, CD-плеер, навигатор.
F31 15 Автомагнитола (+ АКБ).
F32 15 Розетка 12 В передняя.
F34 5 Система слежения за слепыми зонами, электические регулировки наружных зеркал.
F35 5 Жиклеры с подогревом, регулятор угла наклона фар.
F36 5 Зарядка переносной лампы, задний плафон.

Обозначение для версий Full

• F1 3 Система дистанционного ключа-пульта или противоугонная система.
• F5 5 Сенсорный экран, видеокамера заднего обзора и система помощи при парковке.
• F7 10 Задняя панель кондиционера, усилитель Hi-Fi.
• F8 20 Очиститель заднего стекла простой или двойной.
• F10/F11 30 Замки внутренние, наружные, передние и задние.
• F12 3 Охранная сигнализация.
• F17 10 Розетка 12 В задняя.
• F18 5 Вызовы срочной и технической помощи.
• F21 3 Зарядка переносной лампы, задний плафон.
• F22 3 Лампа подсветки перчаточного ящика, задние плафоны.
• F23 5 Система слежения за слепыми зонами, электические регулировки наружных зеркал.
• F24 5 Блок переключателей на рулевом колесе.
• F25 5 Регулятор угла наклона фар.
• F26 3 Сигнализатор непристегнутых или отстегнутых ремней безопасности.
• F27 3 Датчик дождя и света, многофункциональная видеокамера.
• F28 10 Передняя панель кондиционера воздуха, панель автомагнитолы, рычаг коробки передач, проекционный экран «хед-ап».
• F30A или B 15 Автомагнитола (+ АКБ).
• F31 5 Подушки безопасности.
• F33 15 Розетка 12 В передняя.
• F35 5 Панель приборов.
• F36 20 Автомагнитола, сенсорный экран, CD-плеер, навигатор.

Устройство и характерные неисправности омывателя стекла Пежо 308

Омыватель лобового и заднего стёкол на Пежо 308 устроен достаточно просто — жидкость из бачка подаётся в распылители с помощью электрического насоса, а включается он перемещением подрулевого рычага.

Для включения омывателя используем подрулевой рычаг.

Подача жидкости к заднему и переднему стёклам регулируется специальным клапаном, который отправляет её либо в передние, либо в заднюю форсунки. Распределительный клапан выполнен из пластика и представляет собой поршень в корпусе, для очистки оптики существует отдельный автономный насос.

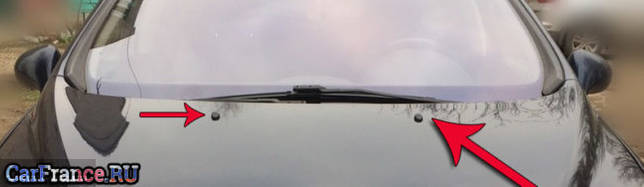

Передние форсунки омывателя лобового стекла.

Причину в этом случае нужно искать в распределительном клапане. Запорный поршень может перекосить в цилиндре, он может разбухнуть (от качества незамерзающей жидкости), в цилиндрик может попасть песчинка или крупинка льда. Тогда клапан заклинит в одном положении и он не сможет перепускать рабочую жидкость к одному или другому стеклу. Решается проблема с помощью демонтажа насоса и разборки и прочистки клапана.

Это интересно: Масло в АКПП Митсубиси Лансер 10: замена и какое масло выбрать

Пежо 308 2009-2014 предохранители и реле.

Расположение блоков управления

1 Электронный блок управления ABS2 Аккумуляторная батарея3 Реле привода вещевого ящика с блокировкой системой центрального замка4 Блок управления складыванием крыши – за правой задней отделочной панелью5 Диагностический разъем (DLC)

6 Реле системы освещения в дневное время7 Блок управления электрооборудованием двери водителя8 Блок управления электрооборудованием левой задней двери9 Блок управления электрооборудованием двери пассажира10 Блок управления электрооборудованием правой задней двери11 Блок управления ESP (система поддержания курсовой устойчивости)12 Реле системы управления двигателем13 Электронный блок управления двигателем (ECM)14 Блок управления электродвигателем вентилятора системы охлаждения15 Блок предохранителей/реле, моторный отсек 116 Блок предохранителей/реле, моторный отсек 217 Блок предохранителей/реле, моторный отсек 318 Блок предохранителей/реле, моторный отсек 419 Блок предохранителей/реле, приборная панель 120 Блок предохранителей/реле, приборная панель 221 Звуковой сигнал22 Блок управления системой слежения за разметкой23 Многофункциональный блок управления 1- в блоке предохранителей/реле под приборной панелью 124 Многофункциональный блок управления 2- встроен в блок предохранителей/реле в моторном отсеке 125 Многофункциональный блок управления 3- в блоке предохранителей/реле под приборной панелью 126 Блок управления системой парковки — за левой задней отделочной панелью27 Блок управления подогревом сиденья водителя28 Блок управления подогревом сиденья пассажира29 Блок управления электрооборудованием рулевой колонки30 Электронный блок управления SRS31 Электронный блок управления трансмиссией (TCM) — Трансмиссия ASM

Предохранители под приборной панелью 1

F1 (20A) Управление двигателемF2 (15A) Звуковой сигналF3 (10A)F4 (20A) Омыватели фарF5 (15A) Управление двигателемF6 (10A) Система ABS/ESPF7 (10A)F8 (20A) СтартерF9 (10A)F10 (30A) Управление двигателемF11 (40A) Электродвигатель вентилятора кондиционера/отопителяF12 (30A) Очиститель лобового стеклаF13 (40A)F14 -F15 (10A) Дальний свет правой фарыF16 (10A) Дальний свет левой фарыF17 (15A) Ближний свет левой фарыF18 (15A) Ближний свет правой фарыF19 (15A) Управление двигателемF20 (10A) Управление двигателемF21 (5A) Управление двигателем

Предохранители под приборной панелью 2

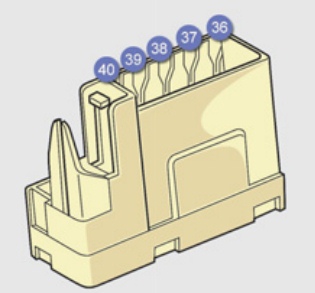

F36 (30A) Подогреватель передних сиденийF37 (10A)F38 (30A) Электропривод сиденияF39 (5A) Разъем электрооборудования прицепаF40 (30A) Аудиосистема

Блок предохранителей в моторном отсеке 1

F1 (20A) Управление двигателемF2 (15A) Звуковой сигналF3 (10A)F4 (20A) Омыватели фарF5 (15A) Управление двигателемF6 (10A) Система ABS/ESPF7 (10A)F8 (20A) СтартерF9 (10A)F10 (30A) Управление двигателемF11 (40A) Электродвигатель вентилятора кондиционера/отопителяF12 (30A) Очиститель лобового стеклаF13 (40A)F14 -F15 (10A) Дальний свет правой фарыF16 (10A) Дальний свет левой фарыF17 (15A) Ближний свет левой фарыF18 (15A) Ближний свет правой фарыF19 (15A) Управление двигателемF20 (10A) Управление двигателемF21 (5A) Управление двигателем

  Блок предохранителей в моторном отсеке 2

F1 (15A) Электронный блок управления трансмиссией (TCM)F2 (15A)F3 (5A) Выключатель стоп-сигналов (датчик положения педали тормоза)F4 -F5 (80A) Усилитель рулевого управленияF6 (70A) Свечи накаливанияF7 (100A) Дополнительный отопительF8 (50A)F9 (30A) Электронный блок управления трансмиссией (TCM)F10 (30A) Управление двигателем

Блок предохранителей в моторном отсеке 3

F1 (50A) Блок управления складыванием крышиF2 (50A)F3 (50A) Электродвигатель вентилятора системы охлажденияF4 (80A)F5 (50A)F6 (50A) Система ABS/ESPF7 (50A) Система ABS/ESPF8 –

Блок предохранителей в моторном отсеке 4123F1 (40A) Дополнительный отопительF2 (40A) Дополнительный отопительF3 (40A) Дополнительный отопительF4 –

Порядок замены предохранителей:

Не допускается при замене предохранителей применять временные перемычки – это приводит к поломке остального электрооборудования, а в некоторых случаях к возгоранию. После установки нового предохранителя, либо плавкой вставки, контур цепи тестируют, чтобы убедиться в её работоспособности перед подключением АКБ и запуском двигателя.

Похожее:

1. Предохранители на Ford Mondeo 3Ford Mondeo III – автомобиль производства всемирно известной компании Ford. Данная модель представляет собой среднеразмерное транспортное средство, ставшее популярным среди множества автолюбителей. Как и любой.
2. Предохранители Mazda 626Электрическая цепь любого автомобиля защищена группой защитных элементов. Блоки предохранителей на автомобиле Мазда 626 включают в себя: пластмассовую коробку, предохранители, разъемы и провода. Каждый предохранитель.
3. Предохранители BMW E36BMW E36 – это модифицированная модель 3 серии, производство которой осуществлялось с 1990 по 2000 год. Данный автомобиль пришел на смену BMW E30 и стал.
4. Предохранители Audi 100Автомобили Ауди 100 часто можно встретить на российских автодорогах, несмотря на то, что они имеют довольно приличный стаж эксплуатации. За это время узлы автомобилей износились.

Peugeot 308 Чёрный › Бортжурнал › Peugeot 308 ошибка p1339, замена катушки, произвольное включение вентилятора на максимальной скорости, богатая смесь.

Очень долго мучался с самопроизвольным включением вентилятора на максимальной скорости. Как известно это аварийный режим авто и включается 2скорость вентилятора но выяснить причину практически нереально(( куча постов где люди меняют все что можно а толку нет.при этом никаких ошибок не висит и не читается.Вообщем я кажется у себя решил эту проблему, а возможно и кому то поможет тоже.В один прекрасный день я еле завел машину она троила и почти не ехала. Первым делом подумал на свечи.оставались старые но хорошие.поменял.результата 0.далее проверил катушки.есть один хороший способ который мне помог.на рабочей машине поочереди отключаем катушки кратковременно.если катушка рабочая то отключив машина начнет задыхаться.втыкаем обратно и так поочереди.вообщем на третьем колодце (считаем справа на лево, что и соответствовало ошибке р1339) ничего не произошло.тоесть катушка убита( можно для убедительности поменять катушки местами и так же поотключать.если катушка неисправна то поставив ее на другую свечу так же при отключении ничего не произойдет. Вообще новая катушка куплена и заменена цена 1150р бош. Машина завелась, не троит а главное произвольных включений вентилятора больше не наблюдалось.значит когда он включался это и были признаки того что катушка умирает, так что возможно проверив их описанным способом можно и не обнаружить что она неисправна.возможно искру она периодически дает.я могу и ошибаться.но так вышло что выявил я эту закономерность лишь после того как катушка умерла.но может кому пригодится, если вдруг включается вентилятор и летом и зимой при любой температуре а ошибок нет и датчик температуры показывает адекватно.то проверьте катушки возможно она умирает. Цена не такая большая, а проблема неприятная и невыявляемая(( я например ездил пол года с постоянно работающем вентилятором и никак не мог решить эту проблему, перечитал все что можно)) кстати вычитал что катушку убивает плохая свеча. Так что вовремя меняйте свечи. Я ставил оригинальные проехал 25тыщ и они были убиты.возможно я упустил свечи а пострадала катушка и двиг в аварийном режиме работал что тоже ничего хорошего. Артикул катушки 0 221 504 470

Предохранители в салоне пежо 308

Этот блок предохранителей расположен под панелью приборов (с левой стороны).

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Вариант 1 (1 поколение)

p, blockquote 27,0,0,0,0 —>

Схема

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Расшифровка

p, blockquote 30,0,0,1,0 —>

F11	15	Цепь малого тока замка зажигания
F6	30	Задние стеклоподъемники
F15	30	Запирание замков и суперблокировка
F5	30	Передние стеклоподъемники, питание, приводы складных зеркал заднего вида, шторка панорамной крыши
F10	15	|Подрулевые переключатели, сирена охранной сигнализации, ЭБУ системы охранной сигнализации
F8	20	Аудиосистема, радиотелефон, CD-чейнджер, многофункциональный дисплей, система контроля давления воздуха в шинах
F7	5	Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, под­светка зеркал на противосолнечных козырьках, подсветка вещевого ящика, переносная лампа
F14	15	Многофункциональный дисплей, усилитель, устройство Hands free, датчик дождя/освещенности, ЭБУ системы предупреждения при заезде на стоянку (парктроник), коммутационный блок прице­па, система предупреждения о непреднамеренном пересечении линии дорожной разметки
F9	30	Розетка 12 В передняя, предохранитель прикуривателя
F12	15	Комбинация приборов, панель сигнальных ламп ремня и подушки безопасности переднего пасса­жира, кондиционер, блок памяти сиденья водителя, выключатели в зоне сидений 2-го ряда, мо­дуль учебного автомобиля
F13	5	Электронный блок системы управления двигателем, подушки безопасности, рычаг селектора секвентальной автоматической коробки передач
F3	5	ЭБУ подушек безопасности и пиротехнических преднатяжителей
F4	10	Контактор педали сцепления и двухфункциональный контактор тормозной системы, внутрисалон­ное светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, коммутационный блок системы защиты
F1	15	Очиститель заднего стекла
F17	40	Обогрев заднего стекла и наружных зеркал заднего вида
SH	—	Шунт PARC

Отдельно размещены следующие элементы:

p, blockquote 32,0,0,0,0 —>

G36 — 30 A Подогрев сидений водителя и пассажира. G37 — 5 A Блок памяти настроек места водителя, регулятор подсветки. G38 — 30 A Блок памяти сиденья водителя. G39 — 30 A Цепь питания коммутационного блока прицепа. G40 — 30 A Усилитель Hi-Fi.

p, blockquote 33,0,0,0,0 —>

Вариант 2 (2 поколение)

p, blockquote 34,0,0,0,0 —>

Общая схема

p, blockquote 35,0,0,0,0 —>

p, blockquote 36,0,0,0,0 —>

Обозначение

p, blockquote 37,0,0,0,0 —>

• F1 15 A Очиститель заднего стекла.
• F2 30 А Масса системы запирания замков и суперблокировки.
• F3 5 A ЭБУ подушек безопасности и пиронатяжителей.
• F4 10 A Контактор педали сцепления и двухфункциональный контактор тормозной системы, внутри салонное светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, блок коммутатора и системы защиты.
• F5 30 A Передние импульсные стеклоподъемники, питание привода складных зеркал заднего вида, шторка панорамной крыши.
• F6 30 A Задние импульсные стеклоподъемники, коммутационный блок прицепа.
• F7 5 A Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, подсветка зеркал на противосолнечных козырьках, подсветка перчаточного ящика, переносная лампа.
• F8 20 A Автомагнитола, радиотелефон, CD-чейнджер, многофункциональный дисплей, контроль давления воздуха в шинах.
• F9 30 A Розетка 12 В передняя.
• F10 15 A Подрулевые переключатели, сирена, ЭБУ охранной сигнализации.
• F11 15 A Цепь слабого тока замка зажигания.
• F12 15 A Комбинация приборов, панель сигнализаторов ремня и подушки безопасности переднего пассажира, кондиционер воздуха, блок памяти сиденья водителя, выключатели в зоне сидений 2го ряда, модуль учебного автомобиля.
• F13 5 A Электронный блок системы управления двигателем, подушки безопасности, рычаг селектора секвентальной автоматической коробки передач, коммутационный блок прицепа.
• F14 15 A Многофункциональный дисплей, усилитель, гарнитура «свободные руки», датчик дождя/освещенности, ЭБУ системы помощи при парковке.
• F15 30 A Система запирания замков и суперблокировки.
• F17 40 A Обогрев заднего стекла и наружных зеркал заднего вида.
• SH — Шунт PARC.

На отдельном элементе находятся следующие предохранители:

p, blockquote 39,0,0,0,0 —>

p, blockquote 40,0,0,0,0 —> p, blockquote 41,0,0,0,1 —>

G36 30 A Подогрев сидений водителя и пассажира. G37 5 A Блок памяти настроек места водителя, регулятор подсветки. G38 30 A Блок памяти сиденья водителя. G39 30 A Цепь питания коммутационного блока прицепа. G40 30 A Усилитель Hi-Fi.

Источник

Распиновка блока предохранителей

Благодаря схеме можно узнать за что отвечает тот или иной предохранитель и как подключать силовые плавкие вставки к аккумулятору. Актуально для авто, выпущенных после 2012 года.

Предохранитель	Цвет провода
F1	Зеленый
F2	Красный
F3	Синий
F4	Синий
F5	Синий
F6	Красный
F7	Красный
F8	Желтый
F9	Синий
F10	Красный
F11	Красный
F12	Коричневый
F13	Красный
F14	Зеленый
F15	Белый
F16	Зеленый
F17	Красный
F18	Красный
F19	Красный
F20	Желтый
F21	Синий

Предохранитель	Цвет
F1	Синий
F2	Синий
F3	Коричневый

Где находится предохранитель вентилятора охлаждения

Плавкие элементы, отвечающие за охлаждение двигателя, находятся в блоке, занимающем подкапотное пространство. Это элемент номер 3 на 50 Ампер в третьем блоке моторного отсека. Во втором поколении появился также предохранитель 7 основного блока, отвечающий за защиту реле питания охлаждающего радиатора, мощностью 5 Ампер.

Предохранитель кондиционера

У обоих поколений расположен в основном блоке мощностью 40 А. Но если в первом поколении он обозначен номером 1, то во втором – 11.

Прикуриватель

№9 в блоке салона, с 2008 г. в обоих поколениях имеет одинаковые характеристики — мощность 30 А. Его замена производится строго на такой же.

Предохранитель стартера

В первом поколении Пежо 308 занимает слот 14, а во втором — 8. В обоих случаях мощностью 25 Ампер.

Предохранитель АБС: где находится

За работу ABS в Пежо 308 отвечают сразу два элемента. Один в основном блоке салона — номер 21 у первого поколения и 6 – у второго. Он ответственен за электронный блок управления. Второй, находящийся под приборной панелью, с номером 4 и предохраняет электромагнитные клапаны.

Дворники

С ними связаны предохранители 8 и 12 основного блока, для первого и второго поколения, соответственно. Мощность — 30 Ампер.

Предохранитель омывателя

За очистку лобового стекла ответственен элемент 3 на 20 А салонного блока, а фар – четвертый. Для моторчика защита не установлена.

Аккумулятор

На АКБ расположены предохранители таких важных элементов управления авто, как тормоз, ходовые огни, электромотор, гидроусилитель руля.

Предохранители пежо 4007 со схемами блоков и описанием элементов.

Peugeot 4007 поставлялся на рынок в 2007, 2008, 2009, 2010, 2011 и 2012. Мы представим информацию о блоках с предохранителями пежо 4007, предохранитель отвечающий за прикуриватель и инструкцию по эксплуатации.

Блок с предохранителями в салоне пежо 4007

Блоки предохранителей расположены под панелью приборов за вещевым ящиком с левой стороны.

Схема

Описание

1	30А	Система отопления
2	15А	Фонари стоп-сигнала, третий фонарь стоп-сигнала, интеллектуальный коммутационный блок
3	10А	Задние противотуманные фонари
4	30А	Очиститель и омыватель ветрового стекла
5	10А	Диагностический разъем
6	20А	Центральный замок, наружные зеркала
7	15А	Автомагнитола, телематика, многофункциональный дисплей,беспроводная гарнитура, задний DVD-проигрыватель
8	7,5А	Ключ-пульт, ЭБУ кондиционера воздуха, панель приборов, блок контрольных ламп, подрулевые переключатели
9	15А	Многофункциональный дисплей, панель приборов
10	15А	Интеллектуальный коммутационный блок
11	15А	Очиститель заднего стекла
12	7,5А	Панель приборов, ЭБУ системы полного привода, панель управления кондиционером воздуха, ЭБУАВБ, многофункциональный дисплей, автоматический корректор фар, ЭБУ подушек безопасности, датчик угла поворота рулевого колеса, потолочный люк, обогрев заднего стекла, ключ-пульт
13	—	Прикуриватель / Не используется
14	10А	Замок зажигания
15	20А	Потолочный люк
16	10А	Наружные зеркала, автомагнитола, телематика, задний DVD-плеер
17	10А	ЭБУ системы полного привода
18	7,5А	Фонари заднего хода, ЭБУ парктроника, видеокамера заднего обзора, ЭБУ подушек безопасности
19	15А	Розетка для дополнительных электроприборов
20	30А	Панель управления электрическими стеклоподъемниками
21	30А	Обогрев заднего стекла
22	7,5А	Обогрев наружных зеркал
23	—	Не используется
24	25А	Привод сиденья водителя, плафоны порогов, цепь механизма снятия блокировки с заднего дивана
25	30А	Обогрев сидений

Блок с предохранителями под капотом

Доступ к блоку можно получить, открыв защитную крышку.

Фотография блока

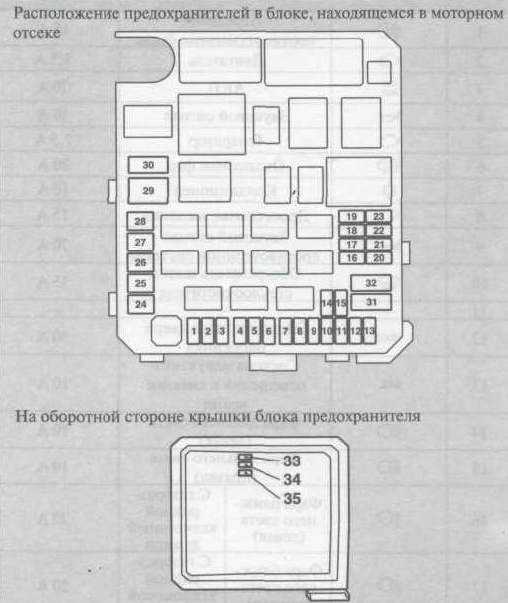

Схема блока

Расшифровка

1	15А	Противотуманные фары
2	7А	ЭБУ двигателя 2,4 л 16 V
3	20А	ЭБУ автоматической коробки CVT, реле управления автоматической коробки CVT
4	10А	Звуковой сигнал
5	7,5А	Генератор двигателя 2,4 л 16 V
6	20А	Омыватель фар
7	10А	Кондиционер воздуха
8	15А	ЭБУ двигателя 2,4 л 16 V
9	—	Не используется
10	15А	Обогрев стекла
11	—	Не используется
12	—	Не используется
13	—	Не используется
14	10А	Дальний свет левой фары
15	10А	Дальний свет правой фары
16	20А	Ближний свет левой фары (ксеноновая)
17	20А	Ближний свет правой фары (ксеноновая)
18	10А	Ближний свет левой фары, ручной и автоматический корректор фар
19	10А	Ближний свет правой фары
20	—	Не используется
21	10А	Катушки зажигания
22	20А	ЭБУ двигателя, датчик воды в дизтопливе, ТНВД (дизель), датчик расхода воздуха, кислородный датчик, датчик положения распредвала, разгрузочный электроклапан адсорбера, датчик скорости автомобиля, клапан системы регулирования топливоподачи VTC, клапан системы рециркуляции отработавших газов EGR.
23	15А	Топливный насос, датчик уровня топлива
24	30А	Стартер
25	—	Не используется
26	40А	ЭБУ ABS, ЭБУ ASC
27	30А	ЭБУ ABS, ЭБУ ASC
28	30А	Вентилятор конденсатора
29	40А	Вентилятор радиатора
30	30А	Блок предохранителей в панели приборов
31	30А	Усилитель аудиосистемы
32	30А	ЭБУ двигателя
