Где находится реле бензонасоса на 16-ти клапанной инжекторной ваз-2112

Проблемы, связанные с топливным насосом

Итак, нужно провести анализ нескольких симптомов основных поломок инжекторной десятки. Если неисправно реле включения бензонасоса ВАЗ 2110, то при повороте ключа зажигания вы не услышите характерного гула, который доносится с задней части автомобиля. Вполне возможно, что произошел обрыв в цепи питания обмотки электромагнитного устройства. Проверьте, имеется ли напряжение на нем. Не исключен выход из строя предохранителя. Учтите, что в случае, если горят один за другим предохранители, нужно не тратиться на покупку новых, а искать причину такого поведения.

Если постоянно выходят из строя предохранители, то имеется в разъемах или проводке замыкание на массу. Причем нужно искать в той части цепи, которая находится уже после устройства защиты. Также возможно, что с проводкой все прекрасно, реле срабатывает, а вот бензонасос ВАЗ 2110 не качает. Причина – отсутствие питания или же поломка самого двигателя. среди последних можно выделить обрывы в обмотках ротора и статора, износ графитовых щеток. И еще, что хочется выделить: следите за состоянием фильтра (памперса), который находится в нижней части бензонасоса. Если он в плохом состоянии, то возможно и засорение форсунок, и выход из строя моторчика.

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса. На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Как проверить работоспособность топливного насоса

Проверка состояния топливного насоса производится только в тех случаях, когда наблюдаются те или иные признаки его неисправностей:

повышение шума при работе насоса;

резко понизилась мощность двигателя — автомобиль не может быстро разогнаться;

автомобиль не заводится, так как в двигательный агрегат не поступает топливо.

Определить, что причина неисправности кроется именно в бензонасосе, можно самостоятельно. К тому же для этого не потребуется сложного диагностического оборудования или специальных знаний.

Изначально необходимо проверить, работает ли сам насос. После того, как было включено зажигание, под подушкой заднего сиденья в течение нескольких секунд должно слышаться лёгкое жужжание. Если звук идёт — значит, насос работает.

Проверка давления

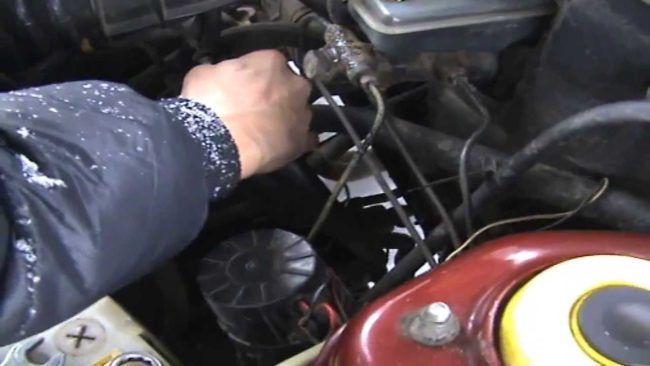

Чтобы проверить давление бензонасоса, потребуется прибор манометр. Его нужно будет подключить к топливной системе, которая расположена под капотом ВАЗ 2110/2112. К штуцеру топливной трубы, которая подходит к двигателю, подключается манометр. Если на холостых оборотах прибор показывает давление более 3.3 кг/см, то бензонасос явно не исправен.

При подключении следует быть аккуратным, чтобы не повредить расположенные рядом шланги и провода

В том случае, если показатель манометра менее 2.3 кгсм, то проблема в топливной системе кроется не в насосе, а в другом элементе — фильтре.

Опираясь на эти показатели, можно сразу же выявить характер неполадок в топливной системе

Что делать, если насос не качает топливо

В некоторых случаях проблема кроется в том, что бензонасос не включается. Соответственно, он не будет обеспечивать бензином силовой агрегат, и машина просто не заведётся.

Проверка работоспособности насоса проходит следующим образом:

откинуть заднее сиденье в салоне;

снять крышку люка;

включить стартер на прокрутку, но не заводить машину;

к контактам бензонасоса подключить тестер — если питание поступает, а бензонасос не качает, следовательно, само устройство вышло из строя;

в том случае, если питание не поступает — проблема кроется в реле, предохранителе или же проводке.

Самый простой способ проверить исправность реле и предохранителя — это заменить их на новые. Если бензонасос по-прежнему не работает, значит, в проводке имеется короткое замыкание.

Опираясь на схему, можно выявить место неисправности

Электромагнитные реле

Чтобы разгрузить контакты переключателей автомобиля от сильного потребляемого тока, в электросхеме используют электромагнитные реле. Всего их 8:

• за исправность ламп отвечает К1;
• за включение очистителя переднего стекла – К2;
• за поворотные указатели и аварийную сигнализацию – К3;
• за срабатывание ближнего света фар – К4;
• за включение дальнего – К5;
• за отогрев заднего стекла – К7;
• за противотуманные фонари, расположенные сзади – К8.

В блоке присутствует реле К6, которое является дополнительным. Перед тем как установить новый элемент в систему, проверьте проводку на наличие замыканий, иначе может выйти из строя пробор, который защищается плавким элементом или сам предохранитель. Описанный блок является основным, но единственным в электроцепи ВАЗ-2112.

Для обеспечения безопасного и стабильного теплового режима двигателя внутреннего сгорания требуется четкая работа системы охлаждения. Малейший сбой приведет к перегреву мотора, что чревато прогоранием прокладки головки БЦ или выходом из строя элементов поршневой группы.

Вентилятор радиатора – один из ключевых узлов системы охлаждения автомобиля. Его роль заключается в своевременном принудительном охлаждении жидкости в радиаторе. Проблемы с его включением – нередкое явление для наших машин.

В этой статье мы поговорим о возможных причинах, по которым не работает вентилятор охлаждения ВАЗ-2110, а также рассмотрим варианты их устранения. Но прежде давайте разберемся в его конструкции и принципе работы.

Конструктивно вентилятор радиатора состоит из:

Электродвигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Управление принудительным обдувом радиатора в карбюраторных и инжекторных двигателях ВАЗ-2110 существенно отличается. В первых за все отвечает датчик включения вентилятора, расположенный на корпусе радиатора. Он настроен на определенную температуру охлаждающей жидкости (ОЖ). Обычно это 105-107 о С. При нагреве ОЖ до этой температуры датчик срабатывает, отправляя сигнал на реле вентилятора. Оно и замыкает электрическую цепь, приводя в действие электродвигатель.

Включение вентилятора охлаждения ВАЗ-2110 с инжекторным мотором происходит несколько иначе. В двигателях, оснащенных электронным блоком управления, датчика на радиаторе нет. Его место занял датчик температуры, расположенный на патрубке термостата. При нагревании охлаждающей жидкости до температуры 105-107 о С он отправляет сигнал непосредственно на контроллер, который и принимает решение о включении вентилятора. Он передает электрический импульс на реле, которое и включает электропривод.

Если не работает вентилятор охлаждения ВАЗ-2110, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки.

Вентилятор системы охлаждения может не включаться из-за:

• неисправности электропривода;
• перегоревшего предохранителя;
• неисправного термостата;
• вышедшего из строя датчика включения вентилятора (температуры);
• неисправного реле;
• обрыва электропроводки;
• неисправной пробки расширительного бачка.

Частой причиной, по которой не работает вентилятор охлаждения ВАЗ-2110, является неисправность его привода (электродвигателя). Это может быть износ щеток, обрыв или замыкание обмоток, отсутствие контакта в разъеме и т. д. Проверить привод несложно. Для этого достаточно отключить вентилятор от электроцепи автомобиля, и подсоединить его напрямую к аккумулятору. Если он не включился, проблема точно в нем, если же двигатель заработал, поиск неисправности нужно продолжить.

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

1. Реле электромотора вентилятора;
2. Реле зажигания;
3. Реле электромотора насоса подачи топлива;
4. Предохранитель ЭБУ мотора и модуля зажигания;
5. Предохранитель электронных элементов системы подачи топлива;
6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

• Б — белый;
• Ч — черный;
• Ж — желтый;
• О — оранжевый;
• Г — голубой;
• Р — розовый;
• З — зеленый;
• С — серый;
• К — коричневый;
• П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

• оплавился жгут проводов над выхлопным коллектором;
• повреждены или оплавились провода под ковролином;
• межвитковое замыкание в электродвигателе насоса;
• повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Причины: предохранитель, реле, разъём

Цепь питания насоса включает в себя много элементов: замыкаемые контакты реле 5, предохранитель 3 (15 А), провод «+», провод «насос-масса». Самый «трудный» дефект – замыкание провода «+» на массу. Кстати, сам шнур проложен по металлу, так что такой дефект нельзя исключать.

Монтажный блок под торпедо

И реле, и предохранитель находятся в блоке, расположенном под торпедо справа. Предохранитель может перегорать в двух случаях:

• Шнур «+» контачит с массой;
• Сопротивление моторчика снижается от перегрева.

Первый дефект может являться «плавающим», и тогда выявить его будет трудно. Но перед тем, как обращаться к электрику, попробуйте проверить всё остальное:

• Реле 5 должно щёлкать дважды: при включении зажигания и через 1,5 с. Если этого не происходит, замените реле;
• Проверьте предохранитель 3. Если он перегорел, надо искать причину.

Рассмотрим ситуацию: реле исправно, а предохранитель сгорел. Тогда поступаем так: отключаем разъём насоса, устанавливаем новый предохранитель и меряем напряжение на клеммах. Подробности – ниже.

Разъёмы под люком, их отключение

Под задним сиденьем надо снять люк: два винта откручиваются крестовой отвёрткой. Дальше нужно отключить разъём на модуле, а затем переходим к блоку под торпедо.

Сначала отключаем бензонасос!

Заменяем предохранитель. Переходим к бензонасосу: подсоединяем пробник (шнур «ноль») к любой из крепёжных шпилек. На «сером» проводе при включении зажигания должно появляться напряжение. А ещё проверьте разность потенциалов между «серым» и «чёрным» проводом – она должна равняться 12-ти вольтам, и тоже в момент включения зажигания. Распайка:

• Два крайних шнура – датчик ДУТ;
• «Чёрный» – минус питания;
• «Серый» – плюс.

«Чёрный провод» иногда теряет контакт с массой. На последнем шаге мы проверили как раз эту версию.

Есть отзывы владельцев, где сказано: бензонасос на ВАЗ-2112 не работает при исправности электромотора и при наличии напряжений в разъёме. Так бывает, когда окисляются контакты внутреннего клеммника (см. фото).

Внутренний разъём – жёлтый

Добраться до разъёма на моторчике непросто – надо снимать модуль бензонасоса, открутив 8 гаек по периметру.

Техника безопасности

Перед тем, как откручивать гайки, нужно отключить два шланга. Но сначала попробуйте завести двигатель. Питание бензонасоса при этом не подключают.

Обратите внимание – здесь питание отключено!

Всё готово к демонтажу, если:

• Внешний разъём отключён;
• Завести мотор нельзя, хотя бортсеть не обесточена;
• Лучше, если бак будет заполнен меньше, чем на 50%.

От крышки модуля нужно открутить два штуцера (верхнее фото). Затем торцовым ключом скручивают гайки со шпилек и снимают фиксирующее кольцо.

До внутреннего разъёма осталось совсем чуть-чуть

Получив доступ к внутреннему разъёму, надо почистить его контакты. Сборку проводят в обратной последовательности. Успехов!

Окисление клемм внутреннего разъёма – типичная болезнь бензонасоса ВАЗ-2112, и не работает при этом только один из контактов. Чаще окисляется клемма «+».

Расположение предохранителей ваз 2114 в основном блоке

На четырнадцатой модели Лады в 90% случаев применяется два типа монтажных блоков. Расположение внутренних частей и распиновка предохранителей ваз 2114 несущественно, но отличается. Поэтому наиболее удобно рассмотреть оба варианта отдельно.

Примечание!

Некоторые модификации транспортного средства могут комплектоваться другими конструкциями модулей. Узнать название разновидности можно на внутренней стороне крышки.

Предохранители ваз 2114 инжектор (блок 3722010-60)

Модуль содержит плавкие вставки и автоматические размыкатели. Маркировка всех элементов выполняется по порядку.

Реле основного блока

• 1 – Размыкатель дворников головной оптики;
• 2 – Контактная вставка прерыватель механизма поворотников и аварийной сигнализации;
• 3 – Отвечает за правильную работу очистителей лобового окна;
• 4 – Предохранитель контроля магистралей стопов и подсветки автомобиля;
• 5 – Подача питания на электропакет (стеклоподъемники);
• 6 – Управление клаксоном, основная цепь;
• 7 – Силовая магистраль на подогрев кормового остекления;
• 8-9 – соответственно управление дальним и ближним светом головной оптики.

Расшифровка схемы предохранителей ваз 2114 головного блока

• F1 – противотуманные фонари кормовой части авто;
• F2 – цепь управления поворотниками и прерывателем аварийной сигнализации;
• F3 – подача питания на плафоны подсветки салона, багажного отделения, также индикация зажигания, ЭСУД;
• F4 – предохранитель на цепь реле подогрева кормового ветрового окна, также здесь запитан контакт переносной лампы;
• F5 – предохранитель на сигнал ваз 2114 и головного вентилятора системы охлаждения;
• F6 – полностью отвечает за цепь электропакета;
• F7 – стандартный предохранитель печки ваз 2114, также отвечает за электроприводы омывателя ветрового стекла, подсветку бардачка и дворники фар;
• F8/9 – плавкие вставки, отвечающие за передние противотуманные фары;
• F10/11 – подсветка для левой и правой стороны соответственно, также отвечают за освещение номерных знаков, прикуриавтеля, приборной панели;
• F12/13 – предохранитель света ваз 2114 для ближнего режима правой и левой стороны соответственно;
• F14/15 – аналогично для дальнего режима освещения на обе стороны машины раздельно;
• F16 – предохранитель панели приборов ваз 2114 отвечают за индикацию датчиков и состояния устройства.

Основные реле и предохранители ваз 2114 в блоке типа 3722010-18

Более современная модификация, устанавливается на машины с 2010 года. Здесь более продумано расположение элементов и плавких вставок. Благодаря более логичному расположению облегчен доступ к отдельным элементам.

При этом отличается не только расположение предохранителей, их функциональность и зона ответственности также изменена.

Головные реле

• 1 – дворники оптики;
• 2 – отвечает за размыкатель поворотников и аварийки;
• 3 – очистители передней части остекления автомобиля;
• 4 – модуль исправности осветительных элементов и подсветки;
• 5 – контроль цепи электропакета;
• 6 – питание клаксона;
• 7 – силовые жилы подогрева заднего окна;
• 8-9 – размыкатели цепей дальнего и ближнего света головной оптики соответственно.

• F1 – контактные разъемы очистителя фар, также относится к клапану активации мотора бачка оросителя;
• F2 – повороты и размыкание аварийной сигнализации при их активации;
• F3 – подсветка внутреннего пространства салона, цепь питания габаритных огней кормовой части машины;
• F4 – предохранитель прикуривателя ваз 2114, защита от перегрузки тенна разогрева заднего стекла, также сюда относится переносная лампа;
• F5 – предохранитель вентилятора ваз 2114 отвечающий за охлаждение антифриза, также отвечает за клаксон;
• F6 – питание стеклоподъемников и электропакета;
• F7 – магистрали управления передним и задним комплектами омывателей фар, ветровых стекол – полная цепь оборудования, также сюда относится подсветка вещевого ящика;
• F8/9 – противотуманки фронтовой части для правой и левой стороны соответственно;
• F10 – предохранитель подсветки ваз 2114, прикуривателя, индикация приборной доски, плафон подсветки подкапотного пространства, также левая сторона габаритного света;
• F11 – отдельно для правой стороны габаритных огней;
• F12-15 – питание головной оптики полный комплект освещения;
• F16 – предохранитель приборов ваз 2114, также указатели температуры ОЖ, вольтметр.
