Схема блока предохранителей на 8 и 16 клапанных ваз-2110: какой и за что отвечает

Для чего нужно реле

Замена реле стартера на ваз 2110

Тяговое реле обеспечивает запуск шестерни привода. Запуск происходит в сцеплении с зубчатым механизмом маховика коленвала. Также, обеспечивается питание электродвигателя стартера. В момент включения стартера, начинает передаваться энергия от аккумуляторной батареи. Путь энергии проходит через переключатель зажигания.

Ваз 2110 дополнительное реле стартера

Таким способом подается питание на каждую обмотку тягового реле. Обмотки имеют два вида:

Как только состоится процесс замыкания контактов реле, втягивающая обмотка отключается. Исправное реле имеет предел напряжения, которое не должно превышать показателя в 8 В. Температура при этом процессе не должна превышать 25 градусов по шкале Цельсия

Если напряжение при запуске реле превышает данный показатель, то следует обратить внимание на привод и само тяговое реле. Они могут быть повреждены или перестать работать

Тяговое реле можно визуально рассмотреть. Возможно, поломку можно заметить невооруженным глазом,но стартер придется демонтировать и разобрать.

Ваз 2110 реле блокировки стартера

Основной блок

Он же монтажный. Во всех версиях ВАЗ десятого
поколения и выше находится слева от рулевой колонки, под переключателем фар.
Чтобы его открыть, достаточно потянуть пластиковую защелку. Крышка опускается
вниз и все элементы доступны для замены. Если приходится работать на морозе в
непрогретой машине, выковыривать маленькие предохранители неудобно, поэтому
лучше снять блок целиком. Для этого:

1. Фигурной
   крестовой отверткой выкрутите защелку у переднего края панели.
2. Переверните
   плату.
3. Отсоедините
   фишки контактов.
4. Извлеките
   блок наружу.

Расположение блока предохранителей
Месторасположения монтажного блока предохранителей

Так работать с ним гораздо удобнее, особенно
когда требуется перепаивание схемы предохранителей или замена многочисленных
плавких элементов. Чтобы заменить только один защитный модуль или реле,
монтажный блок ВАЗ 2112 демонтировать не требуется. Достаточно использовать
пластиковый пинцет, расположенный с краю. Зажмите им верхнюю часть и
расшатывающими движениями тяните вверх.

В
основном блоке ВАЗ находится 20 предохранителя и 8 реле. Их расположение
одинаково для всего «семейства». Реле могут немного отличаться по
разбросанности на панели. На некоторых моделях отдельные ячейки могут
пустовать. Это связано с комплектацией и установленным/отсутствующим
оборудованием.

Каждый предохранитель отвечает за отдельное
электрооборудование, оптику. Для этого в нем точно подобран критический ток по
силе (А), чтобы защитить последующую цепь от повреждения при скачках
напряжения, коротком замыкании. Без них автомобили загорались бы гораздо
чаще.

Всем владельцам ВАЗ следует сохранить себе
схему плавких защитных элементов с расшифровкой, предоставленную в таблице.

№ предохранителя	Сила тока в амперах	Расшифровка назначения
F1	5	Подсветка приборной панели водителя, освещение в багажном отсеке, подсветка заднего номерного знака, габариты по левому борту авто
F2	7.5	Свечение левой фары в режиме ближнего света
F3	10	Свечение левой фары в режиме дальнего света
F4	10	Свет передней правой противотуманной фары (если предусмотрено комплектацией)
F5	30	Электрические стеклоподъемники дверей
F6	15	Отвечает за прикуриватель, подключенную к разъему переносную лампу
F7	20	Вентилятор охлаждения радиатора ДВС, звуковой сигнал
F8	20	Электрический обогрев заднего стекла
F9	20	Подача насосом омывающей жидкости на лобовое стекло, работа дворников
F10	20	Запасной, для подключения дополнительных устройств
F11	5	Свет габаритов по правому борту авто
F12	7.5	Свечение правой фары в режиме ближнего света
F13	10	Свечение правой фары в режиме дальнего света
F14	10	Противотуманная передняя фара слева
F15	20	Подогрев передних сидений (если предусмотрен комплектацией)
F16	10	Аварийное свечение поворотников, указатель поворотов налево и направо
F17	7.5	Подсвечивание экрана бортового ПК, стоп сигналы, освещение салона авто, подсветка замка зажигания, часов
F18	25	Подсвечивание панели регуляторов отопителя, бардачка, прикуривателя, контроллер печки
F19	10	Отвечает за подачу питания на бортовой ПК, блокиратор дверей, часы, лампу заднего хода,
F20	7.5	Задние противотуманные фонари

Монтажный блок ВАЗ 2111 и аналогичные в
«родственных» моделях скрывают за собой дополнительный
предохранитель, отвечающий за цепь питания центрального замка. Он спрятан в нише, в пластиковом
коробе.

Блок реле ВАЗ 2110 и смежных модификаций
расположен на одной плате с предохранителями. Реле отвечают за цикличные
действия отдельного оборудования.

Нумерация элементов в основном блоке предохранителей
Нумерация предохранителей и реле в основном блоке

Если устройства в машине перестают работать,
сперва проверяют реле. Когда мультиметра нет под рукой, чтобы
«прозвонить» элемент, просто вынимают другое реле с аналогичными
характеристиками по току и вставляют на место проверяемого. Если оборудование
заработало — значит нужно заменить реле. Если нет, — ищут поломку в обрыве проводки,
окисленных контактах, самом неисправном оборудовании.

№ реле	Назначение
К1	Реле, отвечающее за контроль исправности свечения ламп
К2	Реле переднего стеклоочистителя
К3	Прерыватель работы поворотов, аварийная сигнализация
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле электрообогрева заднего стекла
К8	Реле задних противотуманных фонарей

Вместо К1 иногда могут быть просто контактные
перемычки. Если на ВАЗе нет задних противотуманок, то К8 остается свободным.
Это место можно использовать для подключения другого, циклично работающего
электрооборудования.

Почему не работают дворники на ВАЗ-2112: симптомы и лечение

Автомобиль: ВАЗ-2112. Спрашивает: Константин Смоктун. Суть вопроса: Дворники сначала медленно работали, а потом вообще перестали, что делать?

Добрый день. Ехал по трассе. Попал в небольшой дождик. Включил первую (прерывистую) скорость работы дворников. Они как-то очень медленно работали, как мне показалось. По приезду домой, стали ещё медленнее скрести.

На всякий случай выключил массу на аккумуляторе и пошёл домой. На следующее утро, завёлся и решил проверить работу дворников. Щёлк выключателем, а они стоят на месте как вкопанные.

Некогда было разбираться, побежал на трамвай. Сегодня тоже не много времени будет, скажите, куда сразу стоит копать? Почему дворники могли перестать работать? Моторчик, подрулевой механизм?

Как использовать схему предохранителей на ВАЗ-2110 во время ремонта машины?

Схема предохранителей на ВАЗ-2110 – это поэтапно расписанная в картинках блок-схема, в которой отмечены все элементы электрооборудования машины, отвечающие за защиту автомобиля от возгорания при нестабильной работе одной из систем. В целом на автомобиле любой модели ВАЗ располагается поочередно 3 специальных блока, где закреплены предохранители и небольшое реле. Особенности их расположения указаны на схеме ниже.

Точное расположение каждого из блоков предохранителей в ВАЗ-2110

Как разделяются блоки в машине?

Основной тип блока выносится в наиболее удобное для водителя место. В данной версии ВАЗа он расположен с левой стороны кузова непосредственно у руля. Легкий доступ к блоку обеспечен с помощью встроенной кнопки, расположенной рядом с регулятором фар машины.

2 резервных блока с реле располагаются отдельно в правой и центральной частях консоли точно за приборной панелью. Один из представленных далее на схеме предохранителей будет находиться в отдалении от всего списка остальных – его можно найти в специальном отделении за блоком основных предохранителей, рядом с монтажным блоком. Для своевременного ремонта электрооборудования на ВАЗ-2110 необходимо научиться быстро определять расположение прогоревшего предохранителя, а также знать, на какие элементы машины его поломка будет влиять.

Пример замены

Поскольку все предохранители находятся в общем блоке, то принцип замены у всех одинаковый. Потому можно рассмотреть пример только одного элемента, нуждающегося в замене. Пусть это будет прикуриватель. Обозначается он F6 и F18 (посмотрите таблицу).

Первоочередная задача перед заменой предохранителя — это проверка его работоспособности. Многие сразу меняют элемент, даже не рассмотрев, действительно ли проблема поломки узла заключается в нем.

Извлекаем пинцетом

Чтобы проверить предохранитель, следует выполнить несколько пошаговых операций:

• Заведите автомобиль, повернув ключ в замке зажигания;
• Убедитесь, что прикуриватель находится внутри своего гнезда, там где ему и положено быть;
• Подождите около 20 секунд;
• Достаньте прикуриватель, и проверьте, нагрелся ли он. Если температура осталась такой же, то есть элемент холодный, тогда требуется поменять предохранитель.

Как это сделать? Довольно легко.

1. Доберитесь до панели, на которой располагается плата с реле и прикуривателями. Находится монтажный блок, как вы помните, слева от руля, внизу торпедо.
2. Нажав на специальные защелки, крышка отойдет со своего посадочного места. Действуйте аккуратно, чтобы не сломать защелки.
3. Перед вами теперь открылся монтажный блок.
4. Если внимательно посмотреть на него, вы увидите с краю специальный пинцет. Он предусмотрен еще заводом для того, чтобы аккуратно извлекать предохранители и вставлять на их место новые элементы.
5. Извлеките пострадавший предохранитель. В данной конкретной ситуации мы говорим про предохранитель прикуривателя, потому вам нужен элемент с обозначением F6 или F18.
6. Перегорает данный компонент по причине того, что современные автомобилисты нуждаются в дополнительном электрооборудовании, таком как пылесосы, электронасосы. Все это подключается на предохранитель и чрезмерно его нагружает. Отсюда и частые поломки.
7. Тем же пинцетом вставляется новый предохранитель с теми же параметрами, которые указаны на монтажном блоке.

Если по какой-то причине внутри вашего черного ящика не оказалось пинцета, альтернативой данному инструменту могут послужить небольшие плоскогубцы. Ни в коем случае не пытайтесь извлечь элементы пальцами. Гнезда достаточно хрупкие, а руками вы можете только расшатать его и повредить.

Замена реле и предохранителей — это ремонт простой и бюджетный. Но если вы повредите сам блок, тогда потратиться придется больше, да и попотеть вам точно предстоит серьезно.

Поддаются ли предохранители ремонту? Нет. Это плавкие элементы, которые при сгорании попросту деформируются. Потому ремонт возможен только в одном варианте — замене перегоревших предохранителей.

Бывают случаи, когда ни с того, ни с сего перестают функционировать стеклоочистители, не включаются лампочки задних и передних поворотов, бензонасос или банально не нагревается спираль прикуривателя. Не спешите в таком случае бежать в магазин, чтобы приобрести мотор щеток, тратиться на лампочки или другие приборы. Скорее всего, все дело в перегоревших предохранителях или реле. Нужно внимательно изучить схему блока предохранителей на ВАЗ 2110 и тогда получится с легкостью исправить эту проблему.

Все электропотребители в авто защищены небольшими и очень простыми устройствами — предохранителями. В частности, благодаря этим простым устройствам в случае повышения напряжения не выгорит проводка, а элементарно разорвется цепь. Каждый электропредохранитель или реле рассчитаны на определенный ампераж и имеют индивидуальное назначение. В некоторых случаях один предохранитель отвечает за несколько приборов, например, прикуриватель и другого оборудования.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Дополнительный предохранители и реле находятся справа от центральной панели. Откручиваем саморезы и снимаем крышку:.

Как отремонтировать бензонасос на ВАЗ 2112?

Примечание! Прежде чем говорить с уверенностью в том что именно насос пришёл в негодность, вы проверьте может у вас топливный фильтр загрязнён и не насос а сам фильтр нуждается в замене, или из-за загрязнённых форсунок в принципе все те же самые симптомы могут быть, поэтому чтобы с большей вероятность грешить на насос, сперва проверьте давление в системе питания и окончательно благодаря этой проверки вы сможете выявить неисправность! (О том как проверить давление, вы можете изучить в статье называется которая: «Проверка давления в топливной рампе на ВАЗ»

Разборка: 1) Прежде чем приступить к разборке, соответственно сам насос вам нужно будет снять для этого вам понадобятся гаечные ключи и одна отвёртка, более подробную инструкцию по снятию данного насоса смотрите в статье: «Замена топливного насоса на автомобилях ВАЗ»!

Примечание! Не забудьте заглянуть в бак автомобиля когда снимите насос, просто в самой нижней его части находиться стакан-накопитель его вы ещё можете видеть на большом фото ниже, он бывает отсоединяется от модуля насоса и остаётся в баке, поэтому его нужно будет оттуда вынуть и установить обратно на насос на своё место (Он держится на фиксаторах), но вы собираетесь разбирать насос поэтому устанавливать его не нужно, а если он останется на нём, то в таком случае потянув за него вниз, отсоедините и тем самым снимите его!

2) Теперь когда насос снят, повторно возьмите в руку отвёртку и с её помощью отверните два боковых винта (Указаны стрелками на фото ниже) которые крепят датчик уровня топлива к модулю насоса, после выворачивания можно будет снять датчик с модуля и отложить его в сторонку. (На конце датчика установлен поплавок его вы ещё на маленьком фото ниже можете видеть, поэтому взгляните на этот поплавок он должен быть цел и не иметь износа, в противном случае к примеру если в нём будет дырка, то правильно показывать уровень топлива этот датчик уже не будет и его придётся вам заменить на новый)

Примечание! А так же сам датчик не деформируйте и с тягой которая удерживает поплавок будьте осторожны, потому что при её поломки топливо так же не будет показываться, а при её изгибании уровень топлива будет показываться не верно, поэтому с датчиком будьте аккуратней!

Лада 2110 PhiX › Бортжурнал › Дополнительное, разгрузочное реле стартера ВАЗ 2110

Всем привет! Расскажу об очень полезной доработке, которая пригодится для владельцев пожилых ВАЗ 2110.Многие десятководы сталкивались с проблемой, когда в жаркую погоду горячий мотор не реагирует на движение ключа. Стартер не крутит и приходится идти под капот с отверткой, замыкать контакты на прямую.В случае, когда стартер исправен(в моем случае он вообще новый), виновником этой неприятности может являться контактная группа замка зажигания. Со временем контактная група в замке зажигания изнашивается или подгорают токосъёмные контакты. Эту проблему успешно решает установка дополнительного, разгружающего реле. Кстати, такое реле на многих автомобилях устанавливается с завода.

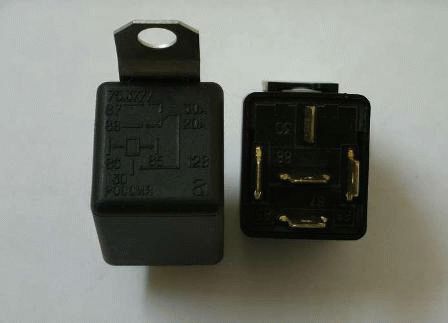

Для установки этого реле нам потребуется:4-х контактное реле с металлическим ушком (30-40А); 80рПровода 1,5кв.мм; около трех метров -80рколодка под реле — 1шт; 20рРазъём плоский типа «папа» -1шт;Разъём плоский типа «мама» -1шт;Наконечники кольцевые — 2шт.Изолента, термоусадка, гофра.

Собираем всё это дело по следующей схеме.

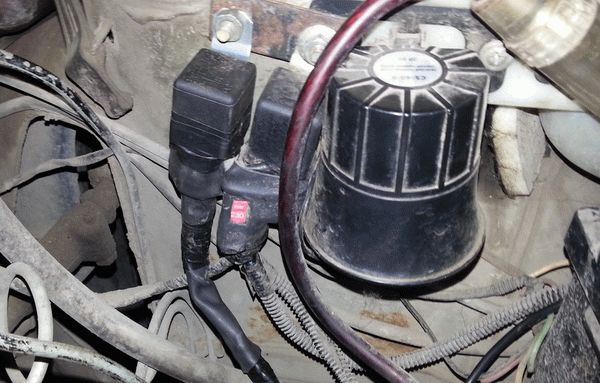

Реле нужно обезопасить от попадания влаги, для этого, я использовал толстую термоусадку, в которую целиком одел колодку реле.

После сборки, проверяю релюшку подключив к ЛБП.

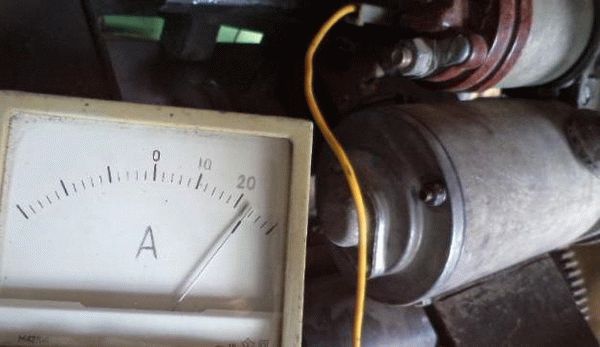

Обратите внимание на лабораторный блок питания, амперметр показывает ток, который потребляет реле. Ток всего 0.12А и именно этот ток будет бежать через контактную группу замка зажигания

Для сравнения, ток срабатывания втягивающего по разным источникам от 10 до 30А! Чаще всего речь идет о 20-25А где 20А ток втягивающей обмотки и 5 ампер удерживающей обмотки.

Очевидно, что такие токи будут не по душе контактной группе замка зажигания. Реле отлично решает эту проблему.

Провел ещё эксперимент, покрутил напряжение в сторону уменьшения, реле срабатывает вплоть до 7В, на 6В уже не работает, но этого вполне достаточно, т.к. втягивающее не сработает уже при 8 вольтах.

Подводим проводку к стартеру.

Сдёргиваем красный проводок с плоского вывода тягового реле и плотно вставляем в разъём этого провода «папку» с проводом от новой релюшки. По этому проводу теперь питается катушка новой релюшки.Провода с кольцевым наконечниками подключаем к клеммам АКБ.

Провод от контакта 30 новой релюшки с «мамкой» надеваем на освободившейся контакт тягового реле. По этому проводу плюс поступает на катушку тягового реле.

↑ Ремонт блока предохранителей

После срабатывания защиты внутренняя нить расплавляется и подлежит демонтажу. Замена какого-либо предохранителя не представляет затруднений. Нужно учитывать его номинал. Жизнеспособность каждого защитного элемента легко определяется визуальным осмотром. Дефектные детали имеют подплавленный вид, в них виден внутренний разрыв. Диагностику подозрительных деталей также можно провести» прозвонкой»

В случае замены реле необходимо принимать во внимание электрические параметры

Внезапное перегорание плавкой вставки происходит по причинам:

• короткое замыкание в электрической проводке,
• резкий скачок напряжения в сети питания.

Контакты предохранителей глубоко утоплены в монтажной плате. Извлечение их с целью проверки или замены следует вести специальным пинцетом. Разработчики предусмотрели актуальность данного инструмента и ввели его в комплектацию блока. При отсутствии пинцета можно воспользоваться пассатижами.

Если предохранители выходят из строя периодически, это говорит о неправильном подборе номинала либо о проблемах в запитываемом потребителе. Выход находится в проверке состояния исполнительного механизма.

Если замена предохранителей и реле является обыденной процедурой, то ремонт блока производится в исключительных случаях. Обычно это происходит по причине отгорания дорожек. Визуальный осмотр печатной платы электросхемы показывает прогоревшие участки. Ремонт дорожки заключается в зачистке, лужении и нанесении нового слоя.

Разумеется, потребуется наличие расходных материалов (олово, канифоль) и навыки ведения паяльных работ. С целью продления срока службы дорожек и защиты от возможного влияния влаги рекомендуется покрыть лаком дорожки.

Если блок предохранителей не подлежит ремонту, имеется возможность его замены новой комплектацией. Деталь доступна в любом автомагазине автозапчастей. Стоимость составляет около 30 долларов

При покупке следует обратить внимание на производителя, чтобы впопыхах не заполучить товар сомнительного качества. Товар проверенного бренда окупит себя безотказной длительной службой

Разборка блока предохранителей

Последовательность демонтажа блока следующая:

• откидывается отрицательная клемма аккумулятора с целью безопасного проведения работы,
• откидывается вниз крышка после нажатия кнопки, находящейся под гидрокорректором фар,
• освобождается устройство от удерживающей защелки,
• отключаются все электрические разъемы.

Разборка обычно ведется с целью ревизии печатной платы. Причиной нестабильной работы защитного блока может заключаться в плохо пропаянных контактах. Такой «врождённый» дефект с течением времени порождает перегрев с дальнейшим разрушением проводников.

Плату в местах соединения с основой следует аккуратно отпаять, после чего открывается доступ к наружной стороне. Следует соблюдать осмотрительность, чтобы не нарушить состояние печатной платы, так как пластиковая основа ее довольно хрупкая. На этой поверхности можно припаять перемычки для обхода оборванных цепей.

Основные параметры

Блок предохранителей располагается под декоративной панелью левее рулевой колонки. Извлечь его достаточно просто: нажмите на защелку и опустите конструкцию вниз. После того как вы получите доступ к предохранителям, их можно извлекать и проверять на целостность при помощи мильтиметра. В блоке находится всего 20 предохранителей, рассчитанных на разную силу тока. Достаточно посмотреть на окраску предохранителя, чтобы определить на какую силу тока он рассчитан:

• желто-коричневый работает при 5 амперах;
• более темный коричневый – при 7,5;
• красный – при силе тока 10;
• насыщенный синий – при 15;
• ярко-желтый рассчитан на 20;
• бесцветный или прозрачный – на 25;
• зеленый – на 30.

Помните, что устанавливать более сильный плавкий элемент нельзя, также не стоит менять местами предохранители. Если не соблюдать силу тока, то может выйти из строя защищаемый узел. При отсутствии необходимых знаний, доверьте работу с электрической частью борта профессионалу. Чтобы уберечь себя от возгорания автомобиля, не ставьте на место вышедшего из строя предохранителя проволоку, так как это приводит к замыканию.

За основным блоком вы можете заметить отдельно подключенные устройства, одно из них защищает противотуманные фары, а второе – центральный замок. У автомобилей старого образца нет дополнительных предохранителей, защищающих автомагнитолу и сигнализацию.

Если вы комплектуете автомобиль дополнительным оборудованием, обязательно поставьте эти элементы.

Установка ножевых предохранителей в ВАЗ 2101, 2103, 2106

Предыдущий пост был о недостатках штатных блоков с предохранителями, в этом же посте поговорим о установке ножевых предохранителей на ВАЗ 2101, 2106. Разница в установке на «копейку» и на «шестерку» не слишком большая, вся разница в наличии блока дополнительных предохранителей в шестых моделях, в которых находятся резервные предохранители и предохранители цепей поворотов и аварийной сигнализации, также цепь вентилятора охлаждения.

Ножевые предохранители обладают рядом полезных свойств, чем собственно и лучше стандартных, но все преимущества сводятся к одному — лучшему контакту предохранителя с гнездом, в котором он установлен. Вот и все. Но благодаря этому никаких оплавлений предохранителя, нагрева и прочих радостей.

Что необходимо для установки:

1. Ключ на «8»
2. Отвертка, если будут плохо сниматься клеммы с стандартного блока
3. Термоусадка, как более «челевочный» вариант изоленты, хотя можно использовать и изоленту, но выглядеть будет не очень
4. Тестер, может понадобиться
5. Разъемы «мама» на 6,6 мм, для ВАЗ 2106 понадобиться 12шт, для ВАЗ 2101, 2103 — 8шт
6. Собственно сам блок ножевых предохранителей, подойдет от Волги 3110 на 13 предохранителей
7. Провода для изготовления перемычек
8. Прямые руки, внимательность

Начинать установку рекомендую начать с отключения массы аккумулятора, это обязательное условия начала работы, гарантирует безопасность проведения работ для вас и вашего автомобиля. Далее с помощью ключа на «8» отворачиваем крепеж блока предохранителей, следим за тем, что бы провода не послазили с клемм.

Откручиваем здесь (ВАЗ 2106), в ВАЗ 2101 нету нижнего блока, а так все аналогично

После того, как вы открутили блок необходимо его отвести вниз, насколько это позволяют сделать провода. Не надо стаскивать подряд все провода! Есть вероятность что-то перепутать, и в последствии неполадок не избежать. Вся установка проводится по следующей схеме, на ней обозначена разметка подключения проводов.

Схема подключения ножевых предохранителей в ВАЗ 2106

На этой схеме прекрасно видно, в каких местах устанавливать перемычки, они позволяют уменьшить количество проводов, упростить схему электрооборудования.

Важно!!! Устанавливать перемычки нужно на те провода, которые идус с напряжением из подкапотного пространства, то есть с провода источника напряжения, устанавливать до предохранителя. Если подключить перемычку после предохранителя, то получится что через один предохранитель проходит ток, который питает два потребителя

Далее нужно приняться за изготовление перемычек, их длинна около 10см, может варьироваться, все зависит от того, какими вы захотите их сделать

Далее нужно приняться за изготовление перемычек, их длинна около 10см, может варьироваться, все зависит от того, какими вы захотите их сделать.

Выглядят они вот так:

Перемычки

Далее необходимо соединить контакты таких номеров предохранителей этими перемычками, для ВАЗ 2106 порядок соединения:

Спасибо за подписку!

3-4, 5-6, 7-8, 9-10, 11-12, 12-13

Для ВАЗ 2103, ВАЗ 2101 и всех остальных без дополнительного блока предохранителей:

Напомню, что соединять необходимо входящие провода, на которых имеется напряжение цепи, ток с них через предохранитель идет в бортовую сеть.

Ну а дальше дело техники, поочередно снимаем по одному проводу (начиная с 1 предохранителя) со старого блока и переставляем на новый, и так до последнего блока. После перставки всех проводов, нужно проверить правильность подключения, сделать это довольно легко. Например, включаем ближний свет и вытаскиваем предохранитель № 5, соответственно должна погаснуть левая фара, вставляем предохранитель на место, вытаскиваем предохранитель №6, должна погаснуть правая фара. Если это произошло, то эти цепи подключены правильно. По аналогии необходимо протестировать остальные цепи.

Если же при вытаскивании одного предохранителя все равно горят две фары (например, или работает оборудование) — то перемычка установлена не правильно, проверьте схему подключения.

Электромагнитные реле

Чтобы разгрузить контакты переключателей автомобиля от сильного потребляемого тока, в электросхеме используют электромагнитные реле. Всего их 8:

• за исправность ламп отвечает К1;
• за включение очистителя переднего стекла – К2;
• за поворотные указатели и аварийную сигнализацию – К3;
• за срабатывание ближнего света фар – К4;
• за включение дальнего – К5;
• за отогрев заднего стекла – К7;
• за противотуманные фонари, расположенные сзади – К8.

В блоке присутствует реле К6, которое является дополнительным. Перед тем как установить новый элемент в систему, проверьте проводку на наличие замыканий, иначе может выйти из строя пробор, который защищается плавким элементом или сам предохранитель. Описанный блок является основным, но единственным в электроцепи ВАЗ-2112.

Для обеспечения безопасного и стабильного теплового режима двигателя внутреннего сгорания требуется четкая работа системы охлаждения. Малейший сбой приведет к перегреву мотора, что чревато прогоранием прокладки головки БЦ или выходом из строя элементов поршневой группы.

Вентилятор радиатора – один из ключевых узлов системы охлаждения автомобиля. Его роль заключается в своевременном принудительном охлаждении жидкости в радиаторе. Проблемы с его включением – нередкое явление для наших машин.

В этой статье мы поговорим о возможных причинах, по которым не работает вентилятор охлаждения ВАЗ-2110, а также рассмотрим варианты их устранения. Но прежде давайте разберемся в его конструкции и принципе работы.

Конструктивно вентилятор радиатора состоит из:

Электродвигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Управление принудительным обдувом радиатора в карбюраторных и инжекторных двигателях ВАЗ-2110 существенно отличается. В первых за все отвечает датчик включения вентилятора, расположенный на корпусе радиатора. Он настроен на определенную температуру охлаждающей жидкости (ОЖ). Обычно это 105-107 о С. При нагреве ОЖ до этой температуры датчик срабатывает, отправляя сигнал на реле вентилятора. Оно и замыкает электрическую цепь, приводя в действие электродвигатель.

Включение вентилятора охлаждения ВАЗ-2110 с инжекторным мотором происходит несколько иначе. В двигателях, оснащенных электронным блоком управления, датчика на радиаторе нет. Его место занял датчик температуры, расположенный на патрубке термостата. При нагревании охлаждающей жидкости до температуры 105-107 о С он отправляет сигнал непосредственно на контроллер, который и принимает решение о включении вентилятора. Он передает электрический импульс на реле, которое и включает электропривод.

Если не работает вентилятор охлаждения ВАЗ-2110, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки.

Вентилятор системы охлаждения может не включаться из-за:

• неисправности электропривода;
• перегоревшего предохранителя;
• неисправного термостата;
• вышедшего из строя датчика включения вентилятора (температуры);
• неисправного реле;
• обрыва электропроводки;
• неисправной пробки расширительного бачка.

Частой причиной, по которой не работает вентилятор охлаждения ВАЗ-2110, является неисправность его привода (электродвигателя). Это может быть износ щеток, обрыв или замыкание обмоток, отсутствие контакта в разъеме и т. д. Проверить привод несложно. Для этого достаточно отключить вентилятор от электроцепи автомобиля, и подсоединить его напрямую к аккумулятору. Если он не включился, проблема точно в нем, если же двигатель заработал, поиск неисправности нужно продолжить.
