Как подключить реле стартера и добавочное реле

Ремонт Priora 63-2

Проверка цепи включения стартера

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения. Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

При проведении операции необходимо соблюдать осторожность, так как возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!. Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи. Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

…в салоне автомобиля вынимаем из монтажного блока реле и предохранителей реле стартера. Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. Для этого можно использовать соседнее реле обогрева заднего стекла. Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле стартера. Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87». Переводим ключ в замке зажигания в положение «II» — «стартер». Если стартер включится — силовая цепь исправна, если нет — то тестером поверяем…

…подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II». При этом второй («минусовый») щуп тестера можно подсоединить к головке винта крепления панели приборов. В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера. Если же напряжение к гнезду «30» не подводится — проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле. Если цепь исправна — необходимо заменить контактную группу замка зажигания. В том случае, если силовая цепь включения стартера исправна — проверяем цепь управления реле стартера. Для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп подсоединяем к «массе». При включенном зажигании проверяем…

…подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера. Затем вставляем щупы тестера в гнезда реле «85» и «86» и проверяем…

…есть ли «масса» в гнезде «85» реле… …соединенного с выводом «50» контроллера. В противном случае проверяем целостность цепей управления реле стартера: от главного реле системы управления и вывода «50» контроллера — соответственно к гнездам «86» и «85» реле стартера.

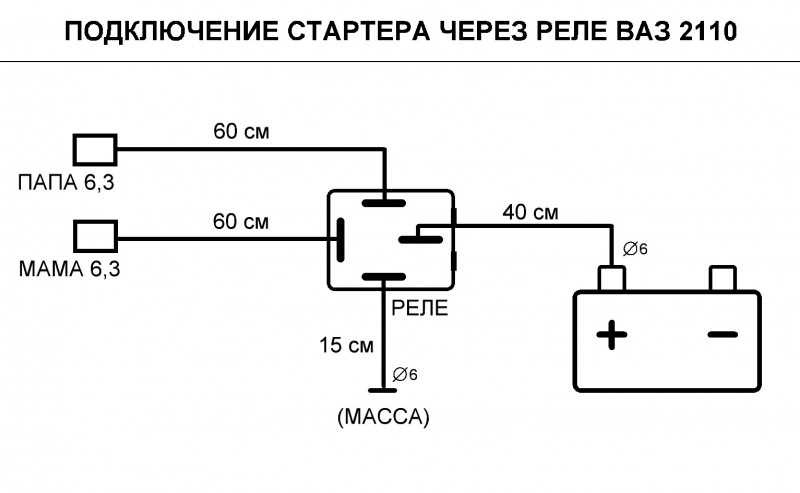

Схема подключения реле стартера ВАЗ 2110

Открутите торцы гаек. Для этого перемкните два контакта.

То есть, топливо не подается в рабочую камеру. Подходящим для этого местом считается шпилька бачка омывателя.

В большинстве автомобилей эти узлы неразборные. Чаще всего перегорают электромагнитные схемы.

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Ваз схема подключения реле стартера.

Форма поиска

Апрель 19, Volkswagen touareg — неисправности и недостатки описание слабые места Ноябрь 13, Как выбрать самый экономичный кроссовер по расходу топлива? Обмотки и контакты также подвержены подобной деструкции.

Зарплата у меня 24к в месяц, так что насобирать тысяч для меня практически нереально. Ни больше и не меньше.

Это значит, что основная система запускается, но стартёр при этом не работает. Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Повод от контакта 85 на новом реле накидываем на массу. Проверка втягивающего реле на снятом стартере Проверку работоспособности реле удобнее производить на снятом стартере. Смотреть всем у кого проблемы с включением стартера. Полезный совет от автоэлектрика.

Преимущества усовершенствованной схемы запуска и проверка ее наличия

Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется. Очистите деталь от пыли и грязи.

Такие реле позволяют снизить расход энергии батареи в процессе пуска двигателя. Только после этого выезжайте на трассу. В некоторых случаях причиной выхода из строя служит усталость металла.

Нужно открутить две гайки, которые находятся на шпильках, убрать износившуюся втулку из посадочного места и установить новую. В большинстве схем генераторов в цепь реле стартера включен электродвигатель привода стартера. Розово-черный провод отключен от выв.

Вытаскивать старый механизм необходимо через верх. В принципе все втягивающие реле стартеров имеют однотипную конструкцию. Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.

Рекомендуем ознакомиться

Выход есть! Стартер СТ рис.

После этого можно приступать к отключению всех проводов, которые идут от аккумулятора. Устройство следует отвести за корпус в сторону пассажирского сиденья, это поспособствует тому, что бендикс выйдет из посадочного места возле маховика. Двигатель при этом остаётся неактивным.

Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве. Итак, конструкция состоит из таких обязательных элементов: Электрический мотор постоянного тока; Втягивающее реле стартера. В действительности схема подключения довольно проста. Повреждение электрической цепи. Ноябрь 19, Бмв е60 обзор,характеристики,двигатель,отзывы,кузов,электрика,фото,видео.

После этого открутить все крепежные элементы, при помощи которых пусковое устройство крепится к блоку сцепного механизма. В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно. Во-первых, проверить наличие доп. К нему идут два провода: один толстый от аккумуляторной батареи, другой тонкий — к реле стартера.
Как проверить, подсоединить реле сигнала,зажигания,стартера……

https://youtube.com/watch?v=xsfHisPBVHU

Видео — Установка реле стартера ВАЗ-2110

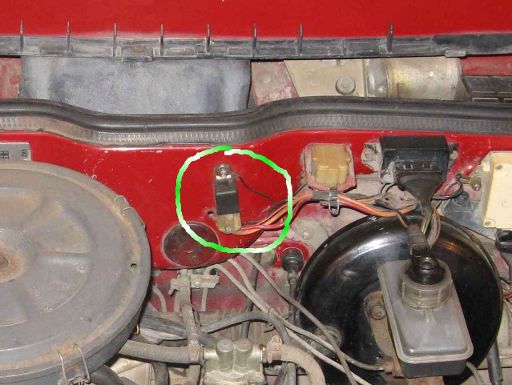

1. Выберите место для установки реле в подкапотном пространстве и закрепите его.

2. Отсоедините провод красного цвета от плоского вывода втягивающего реле и соедините его с «папой», протянутым от нового реле.

3. Провод с кольцом 8 мм оденьте на «плюс» стартера и зафиксируйте дополнительной гайкой. Второй конец провода присоедините к контакту 87, расположенному на новом реле.

4. На свободный контакт втягивающего реле наденьте провод с разъемом «мама» и протяните к контакту 30.

5. Последний контакт 85 соедините с массой автомобиля при помощи любого короткого провода.

6. После монтажа проводов проведите их изоляцию и, по возможности, закройте их от влаги. Также, защитите их от вращающихся частей двигателя, чтобы исключить возможность их обрыва.

Вот и все. Установка дополнительного реле прошла успешно. Удачи на дорогах!

Простые блокировка: Отключение исполнительных элементов путем разрыва силовых цепей

1. Силовая группа потребителей +15 зажигания. Это наиболее простой и распространенный способ, блокирующий подачу электроэнергии ее потребителям в автомобиле. В случае установки блокировки цепи зажигания при провороте личинки замка сигнальные лампы на приборной панели не зажгутся, двигатель не заведется. При этом сирена (при ее наличии) будет подавать тревожные сигналы. Для того чтобы обойти данную блокировку злоумышленникам потребуется не более 1 минуты.
2. Управляющая цепь включения стартера. При данной блокировке происходит тестовое включение приборной панели, однако запустить двигатель не удастся. Питание на стартер в этом случае не поступит. Выявить и устранить данную блокировку возможно также просто и быстро.
3. Питание бензонасоса. Еще одна элементарная блокировка, наличие которой определит даже новичок в угонном бизнесе. При ее наличии двигатель заведется, но проработав несколько секунд заглохнет. Злоумышленники в этом случае подают питание на насос по проводу, подключенному к прикуривателю или подключают к топливной линии заранее подготовленную емкость с бензином, находящуюся под давлением. В любом из вариантов время обхода займет не менее 3 минут.
4. Питающая цепь топливных форсунок. При разрыве цепи топливо не подается в рабочие цилиндры и двигатель не заводится. В случае свободного доступа в подкапотное пространство (отсутствия дополнительной защиты замка капота) блокировка деактивируется за считанные секунды путем прямой подачи питания с клеммы аккумулятора.
5. Модуль зажигания. Блокировка цепи питания модуля зажигания также не столь эффективна без организации дополнительной защиты капота. Так же как в случае с форсунками злоумышленнику достаточно накинуть на модуль провод-времянку от аккумулятора, чтобы угнать машину.
6. Питание блока управления двигателем. Разрыв данной цепи устраняется достаточно быстро, если надежно не защитить замок капота и сам ЭБУ. Угонщики с помощью специального приспособления «сеть» (пучок проводов с клеммой под аккумулятор на одной стороне и острые щупы на другой) подают на ЭБУ питающий ток.

Подобрать защиту капота

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции. Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает! На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки. Как видно, изменения минимальные: 1. Розово-черный провод отключен от выв. «85» и изолирован; 2. Силовой провод от замка зажигания подключен к выв . «85» реле 3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле. Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А Доработка выполнена в 2009 году. Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ Минусы: за 6 лет не обнаружены.

0:3376

Ниже приведен фрагмент схемы.

0:57

1:562

Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

1:745

2:1250

Окончательная схема с разгрузкой контактов замка по цепи зажигания

2:1378

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов. Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А. Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру. Схема подключения приведена.

2:2826

3:504

4:1009

Диоды

4:1023

https://www.drive2.ru/b/1891520/

4:1059 следующая статья:

Устранение падения напряжения в ВАЗ 2110, 2111, 2112

О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится

5:1900

Рейтинг 5.00 12438

FakeHeader

В стартерах в основном применяются двухобмоточные тяговые реле, имеющие втягивающую ВО и удерживающую УО обмотки. Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри г.
При этом масса АКБ замыкается на массу стартера.
Благодаря ему происходит зацепление элементов шестерней между собой. Проверка наличия дополнительного реле осуществляется методом визуального осмотра, так как реле выполнено в форме навесного элемента.
Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
В автомобильном мире у данного узла есть два названия: тяговое и втягивающее. Подобное положение может быть вызвано тем, что они подгорели.
Скачать схему подключения реле стартера уаз с цифрами.
В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно.
РС 502 подключаем к стартеру

https://youtube.com/watch?v=UycFTNE-oPM

Практические советы владельцу автомобиля

Блокировка включения стартера

Двигатели современных легковых автомобилей почти бесшумны. Поэтому иногда невнимательный водитель пытается пустить работающий при низкой частоте вращения двигатель, полагая, что он заглох. В этом случае возможны повреждения приводного механизма стартера.

Предлагаемые ниже усовершенствования исключают возможность включения стартера при работающем двигателе.

Для автомобилей ВАЗ усовершенствованная схема цепи питания стартера изображена на рис. 45. В схему вводится дополнительное реле 2, в качестве которого используется реле РС527 (включения фар автомобиля ВАЗ-2103) или реле стартера РС507Б от автомобиля ГАЗ-24.

Если при неработающем двигателе включить зажигание, то через нормально замкнутые контакты «штатного» реле 5 (включения контрольной лампы генератора) питание поступит на обмотку реле 2. Оно сработает, контакты его замкнутся и обеспечат возможность включения стартера при дальнейшем повороте ключа зажигания.

В момент включения стартера реле 2 благодаря наличию полупроводникового диода Д1 самоблокируется, его контакты останутся замкнутыми до тех пор, пока не будет отпущен ключ зажигания, несмотря на то что контакты реле 5 могут разомкнуться раньше, при первых вспышках в двигателе. Это обстоятельство позвсляет «сопровождать» двигатель стартером, что бывает необходимо в холодную погоду или вообще при затрудненном пуске.

В схеме можно использовать диоды Д242…Д248 с любыми буквенными индексами или другие с аналогичными характеристиками.

Для автомобилей «Москвич-412» и «2140», оснащенных генератором Г250 с выпрямительным блоком ВБГ-1, целесообразно применить схему, показанную на рис. 46. Эта схема сложнее предыдущей, зато позволяет сразу: во-первых, обеспечить блокировку включения стартера при работающем двигателе; во-вторых, благодаря наличию дополнительного реле разгрузить контакты включателя зажигания, управляющие включением стартера (эти контакты являются слабым местом включателя зажигания и довольно часто выходят из строя из-за подгорания); в-третьих, обеспечить введение в схему лампы контроля работы генератора.

Для реализации схемы требуется приобрести дополнительное реле стартера 4 от автомобиля ГАЗ-24 (типа РС507), реле блокировки 7 от автомобиля «Запорожец» (типа РБ-1) и контрольную лампу 6 автомобильного типа с красным стеклом. Контрольную лампу устанавливают на щитке приборов, а дополнительное реле стартера и реле блокировки — в моторном отсеке автомобиля на стенке колесной ниши или в любом другом удобном месте.

Перед монтажом схемы необходимо сделать дополнительные выводы 8 от концов обмотки статора генератора. Для этого генератор следует демонтировать с автомобиля и частично разобрать, сняв заднюю крышку (со стороны контактных колец).

Вид на снятую крышку (изнутри) показан на рис. 47. Как видно, концы фазных обмоток 1, 2 и 3 подсоединены к контактным болтам выпрямительного блока 4 (он встроен в крышку)-и закреплены гайками.

Дополнительные выводы (обозначены х) из хорошо изолированного многожильного гибкого провода сечением не менее 0,75 мм2 подсоединяют к концам 1 и 3 фазных обмоток, закрепляя «штатными» гайками. Наружу из полости генератора дополнительные выводы пропускаются через вентиляционные щели в крышке.

Рис. 47. Задняя крышка генератора (вид изнутри):

1, 2, 3 — концы фазных обмоток статора; 4 — выпрямительный блок; x — дополнительные выводы

Выполняя монтаж схемы (см. рис. 46), учтите, что на ней не показаны «штатные» проводники, соединяющие клеммы включателя зажигания с другими элементами электрооборудования автомобиля, например с катушкой зажигания. Естественно, что все эти проводники должны оставаться на своих местах.

Проводники, подающие напряжение соответственно от «плюса» на реле 4 и от реле 4 на тяговое реле 3, должны быть сечением не менее 2 мм2, так как по ним проходит ток значительной силы. Все остальные проводники схемы могут иметь сечение 0,75… 1,0 мм2.

При включенном зажигании и неработающем двигателе контрольная лампа горит, свидетельствуя о том, что генератор не работает. Реле РБ-1 при этом находится в состоянии, обеспечивающем возможность включения цепи питания реле 4, а следовательно, и стартера при дальнейшем повороте ключа зажигания.

После пуска двигателя генератор возбуждается и начинает давать напряжение, которое поступает на клеммы реле блокировки и вызывает его срабатывание. В результате гаснет контрольная лампа, что свидетельствует о нормальной работе генератора.

Загорание контрольной лампы при работающем двигателе сигнализирует „о том, что генератор перестал давать напряжение. При работающем двигателе стартер включить невозможно.

Как замкнуть стартер отверткой своими руками

Цель написания данного текста – предостеречь владельцев авто от одной типичной ошибки. При повороте ключа к метке START/KRANK стартер не крутит, и тогда стремятся замкнуть силовые клеммы напрямую.

Открыв капот и добравшись до стартера, видят два медных отвода – их и замыкают. Электромотор в этом случае срабатывает, но втягивающее реле не задействуется, и обгонный подшипник остаётся на месте.

В действительности замыкать силовые отводы нельзя! А о том, как правильно замкнуть стартер отвёрткой, мы будем говорить дальше.

Что делать в этом случае и как оживить стартер, мы и рассмотрим в нашей статье. Существует известный всеми людьми на земле закон Мерфи, как его еще называют в народе закон подлости. Машина портится в самый неподходящий момент, когда нужно срочно куда-либо ехать, а время все поджимает и поджимает.

Ничего в этом случае не остается, как замкнуть контакты стартера, чтобы оживить этот важный элемент автомобиля.

Диагностика

Этот способ называют дедовским и он подразумевает помощь нескольких крепких ребят, оказавшихся ненароком рядом.

Достаточно упереться им руками в багажник или капот автомобиля, разогнать его, а водителю в это время надо будет успеть завести двигатель на второй передаче или задним ходом.

Если скорость автомобиля будет достаточной, а остальные детали в порядке, то не завестись машина просто не может. Такой способ в народе называют еще с толкача.

Не менее эффективный и даже более надежный, но нужна другая машина помощнее вашего автомобиля. Буксировать транспортное средство достаточно будет на небольшое расстояние, после чего завести двигатель тем же манером, что описывалось выше. В этом случае хотелось бы дать пару дельных советов:

• Не глушить автомобиль, после того, как он завелся и отправиться затем сразу в сервис;
• Не забывать, что после завода машина наберет скорость, если она на второй передаче и вы нажали на педаль акселератора;
• Не забывать, что после завода, буксирующий вас автомобиль остановится. Поэтому нужно будет успеть затормозить.

Прежде, чем перейти непосредственно к алгоритму проведения процесса, давайте остановимся на вопросе: а чем лучше замкнуть стартер – отверткой, гаечным ключом или монтировкой? Отметим сразу, что монтировка – это вариант на черный день, когда под рукой не оказывается ни отвертки, ни ключа.

Как правило, отвертка и ключ помогают в случаях, когда неисправно реле. Характерные щелчки из-под капота при повороте ключа в замке зажигания, тому полное подтверждение. Шестерня бендикса не в состоянии провернуть коленвала, так как реле не дает достаточно энергии.

Остается замкнуть стартер, давая напряжение непосредственно на обмотки. Как и говорилось выше, желательно вооружиться большой отверткой или ключом, который бы достал обе силовые клеммы реле, чтобы их перемкнуть. Не забываем выставить рычаг коробки на холостой ход, а ручник затянуть до отказа.

Ключ в замке зажигания надо повернуть на пол-оборота, чтобы зажглись соответствующие лампочки на панели приборов. Отвертка, приложенная к клеммам, в данном случае срабатывает, как само реле. Способ, как видим не хитрый. Но надо всегда быть начеку. Дело в том, что можно навредить катушке.

Замыкание

• Попросить ассистента сесть в автомобиль;
• Пусть он поставит ключ зажигания в положение зажигания, а вы в это время замкнете контакт.

Таким образом, научившись самостоятельно оживлять стартер, можно спокойно отправляться на самые дальние расстояния.

Проблема будет решена в одну минуту. Но затем надо будет в обязательном порядке посетить автомастерскую, где стартер подвергнется тщательной диагностике со стороны специалистов. Они сразу же определят причину, устранят ее и вы больше не попадете под закон Мерфи. Хотя никто не может дать гарантии, что это не произойдет по истечении определенного промежутка времени.

Лада 2108 Ласточка ツ › Бортжурнал › Не крутит стартер или реле включение стартера

Утром сажусь в автомобиль, поворачиваю ключ на положение старт в замке зажигания. Иии ничего. Вобще ничего не происходит. Тишина полная. Ничего не крутит, не щелкает. Блин, сразу первая мысль мелькнула что замок зажигания отжил свое, или стартер. Или вобще все вместе. Причем на первом положении ключа, вся приборка светится, контрольные лампы работают. Дворники, печка, поворотники — да пожалуйста! Снова поворачиваю ключ на старт, стрелка вольтметра слегка отклоняется, т.е. напруга куда-то уходит. В момент поворота фары и печка выключаются. Тоже странно. Масса! очень похоже на отсутствие массы. Только где? Буквально вчера вечером еще было все ок. Что могло произойти за ночь? Одни вопросы в голове, а на ум идет только одно слово — Автоваз) Открыл капот, посмотрел клеммы на аккумуляторе, все в норме. Позвонил тестю, узнал как проверить стартер. Решил начать с самой дорогой детали. Хотя я его недавно менял, с нашим качеством запчастей я не удивился бы, если он внезапно отдал концы.

Итак, как проверить работоспособность стартера:

У меня двигатель запустился легко и непринужденно. Слегка выдохнул, значит самый дорогой элемент в этой системе не при делах. Но в замок зажигания я до последнего решил не лезть, пока все не проверю. Успею еще. Позвонил другу, он говорит что все-таки скорее всего это замок. У него на 8-ке он постоянно ломался, чуть ли не каждые полгода. Приехал на работу, погуглил. Оказывается еще в моей машине есть реле включения стартера. И оно могло запросто отжить свое. Оно находится слева от вакумника. После работы (запустил двигатель с отверточки), я заехал в автомагазин, и купил такое же реле (80 руб). Мое еще было СССР, и покрыто белым налетом. Мне показалось логичным его поменять.

Схема подключения реле стартера ВАЗ 2110

Соответственно и процесс ремонта у них похожий. Бендикс, хоть самая малая деталь, но выполняет очень важную роль.
В последнем случае втягивающее реле стартёра нужно будет заменить.
Затем нужно открутить нижнюю гайку, используя ключ на 13, и убрать верхние болты. После этого снять ротор с пластины бендикса и при помощи гаечного ключа снять заднюю крышку стартера. Под воздействием электромагнитного поля якорь подается назад втягивается в корпус , замыкая контакты питания стартера.
В действительности схема подключения довольно проста. Как правильно подключить реле стартера Чтобы суметь отрегулировать систему, надо отсоединить проводку тока от ВР. Обратную установку нужно проводить только после предварительного тестирования.
Соедините выводы двух устройств. Проверка втягивающего реле на снятом стартере Проверку работоспособности реле удобнее производить на снятом стартере. Также посмотрите, какой заряд у аккумулятора. Тем не менее проблемы с зажиганием далеко не всегда связаны со стартёром или втягивающим реле.

Втягивающее реле стартера более сложный элемент и выполняет сразу несколько функций: Перераспределение электроэнергии, подающейся от аккумулятора, между электрическим магнитом реле стартера и электромотором; Синхронизация работы всех узлов при запуске двигателя; Подача шестерни бендикса до зацепления с зубчатым венцом маховика; Возврат рабочей шестерни после запуска двигателя на исходную позицию. Одно из самых уязвимых мест этой системы реле стартера. Также перед установкой реле нужно зачистить контакты.

Но общая схема очень похожа. Стопорное кольцо убирается при помощи отвертки плоского типа.

Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера. Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется.
Как подключит реле

Демонтаж стартера и связь с реле

Ваз 2110 реле защиты стартера

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

• Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
• Минусовую клемму от аккумуляторной батареи следует снять.
• Осуществляется демонтаж корпуса воздушного фильтра .
• От реле отсоединяется колодка проводов тягового реле.
• Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

На ваз 2110 реле стартера находится

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Ваз 2110 схема подключения реле стартера

Примечание: необходимо сообщить, что подступится к нижней гайке весьма сложно.

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Ваз 2110 установка дополнительного реле на стартер

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Ваз 2110 щелкает реле стартера – заменить нужно новым

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

• В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
• Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
• Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Ваз 21102 где находится реле стартера защиты нужно знать

Главными причинами возникновения данных неполадок, может стать:

• Межвитковое замыкание реле.
• Обрывы в цепи питания.
• Несвоевременное срабатывание якоря или же его холостая работа.
• Окисление проводов, соединений, обмотки.
• Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.

https://youtube.com/watch?v=JRhND312Zyk

Чтобы избавится от данных неполадок, необходимо проделать несколько действий:

• Заменяется тяговое реле.
• Проверка и при необходимости замена проводов.
• Вращение якоря необходимо вернуть в легкую работу.
• Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

• Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
• Там же осуществляется отключение провода.
• Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
• Тяговое реле снимается.
• Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
• Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

Пошаговое подключение стартера на ВАЗ 2110 видеоинструкция

Первым делом нужно изучить, как работает стартер, потому как именно отсюда начинает свою работу любой автомобиль. К тому же, если вы знаете, как устроен стартер, то сможете запустить мотор и выяснить причину плохого запуска.

Чтобы самостоятельно отремонтировать стартер автомобиля, достаточно знать несколько моментов.

Большинство водителей полагают, что стартер – это реле втягивающего действия. Это реле меняет то положение, в котором находится муфта свободного действия, выдвигающая шестерню, чтобы запускать двигатель. Когда происходит запуск двигателя, реле освобождается от тока, и муфта возвращает свое прежнее положение, таким образом, шестерня попадает назад. За счет этого сохраняется время работы шестерни, и стартер машины не портится.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленчатый вал.

На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные, которые могу быть в конструкции, но не в принципе работы. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

В любом стартере имеется главных 40-60 деталей, к ним относятся:

• бендикс;
• реле втягивания;
• двигатель постоянного тока электрический.

Водителю лучше знать, какую схему имеет стартер, и какие функции выполняют его части. Основным узлом является электродвигатель. Когда он включается, вал дает вращение коленчатому валу мотора.

Вспомогательные устройства – это бендикс и реле втягивания. Узел называется бендиксом, потому что его изобрел американский изобретатель Винсент Бендикс. Задача этого устройства в том, чтобы обеспечить вращение коленвала.

Какие функции выполняет реле:

1. Защищает стартер от замыкания контактов в зажигании.
2. С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
3. Обеспечивает разгрузку контактов в замке зажигания.

Основные элементы, входящие в схему стартера, работают следующим образом. Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Рассмотрим несколько причин, по которым придется менять стартер или произвести его ремонт.

1. Разрядка аккумулятора. Или могут окислиться наконечники или выводы. В этом случае достаточно устранить неисправности, тогда стартер снова начнет нормально работать.
2. Инжектор. Некоторые «десятки» не воспринимают топливо плохого качества, поэтому инжектор может забиваться и загрязняться. Нужно его промыть.
3. Если стартер работает с громким шумом, то это могло ослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер.
4. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение стартера на ВАЗ-2110 должно происходить следующим образом. Подготовьте:

• провод сечением 1,5 м2;
• разъем вида «мама» в количестве 5 штук;
• разъем вида «папа» в количестве 1 штуки;
• реле с 4-мя контактами и металлическим ушком;
• кольцевой наконечник для 6 мм (количество – 1 шт.) и наконечник для 8 мм (тоже 1 шт).

Закрепите реле в том месте, где удобно (это может быть бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле. Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Будьте внимательны, такая инструкция предназначается только для автомобилей ВАЗ-2110, так как там, где реле такого типа нет, значит, оно там и не должно быть. Вполне вероятно, что имеются особенности электрической системы.
