Устройство датчика скорости ВАЗ 2114

На автомобилях с карбюраторными моторами принцип действия спидометра был довольно простым, поскольку спидометр был механическим. С установкой инжекторных ДВС и потребностью точного взаимодействия множества параметров с целью обеспечения расчетного впрыска горючего, появилась потребность в дополнительных электронных датчиках, среди которых присутствует и датчик скорости. Принцип действия спидометра тоже изменился — он стал электронным.

Первые датчики скорости, устанавливаемые на инжекторные автомобили, которые только появились, уже не используются. Они сочетали в себе тросик привода спидометра и электрический датчик. Второе поколение датчиков избавилось от тросика спидометра, последний заменили на электрический, однако у таких датчиков скорости было слабое место — шестеренчатое соединение при монтаже на МКПП. Третье поколение — импульсный датчик, принцип действия которого основывается на эффекте Холла.

Как проверить датчик спидометра своими руками

Чтобы проверить состояние датчика спидометра, необходимо произвести такие действия:

1. Откройте крышку капота ВАЗ-2114.
2. Избавьтесь от адсорбера, так работать будет комфортнее.
3. Определите, где в области ШРУСа расположен провод, подходящий к датчику.
4. Найдите приспособление, находящееся под узлом дросселя.

Наконец, вы добрались до самого датчика. Осмотрите, как он выглядит, займитесь проверкой работоспособности прибора. В чем она заключается?

Посмотрите на шток, он изготовлен из пластика, этот материал часто ломается и портится.
Поломки сопровождают и пластиковый шток.
Обратите внимание на приводную шестерню из пластмассы – в идеале все зубья должны быть на месте. Если они срезаны, значит работа датчика оставляет желать лучшего.. Вот почему еще на этапе отсутствия поломок специалисты СТО рекомендуют заняться заменой пластмассовых деталей на металлические

Вот почему еще на этапе отсутствия поломок специалисты СТО рекомендуют заняться заменой пластмассовых деталей на металлические.

Если шток и шестеренки сделаны из металла, спидометр вряд ли сломается скоро. Меняя механизм, учитывайте такие особенности:

1. ВАЗ-2114 может быть укомплектован агрегатами с разным объемом.
2. Шестеренки имеют неодинаковый цвет. Числовые значения привода спидометра изменяются в соответствии с разными передаточными показателями основной комбинации пар. Значит, оттенок шестерен должен соответствовать и оставаться одинаковым.

Когда проверка устройства закончена, не будет лишним осуществить прозвон контактов, находящихся в колодке – так удается зафиксировать место обрыва в электроцепи, затем зафиксируйте напряжение всех контактов. Чтобы тестирование завершилось результативно, вооружитесь мультиметром, имеющимся в продаже в автомагазинах, чтобы провести диагностику, установите режим работы «вольметр».

Далее определите состояние контроллера, если не знаете, как, лучше обратиться к специалисту.

Причины

В подавляющем большинстве случаев к неисправности спидометра приводит поломка датчика скорости. Отказ ДС, в свою очередь, может произойти от нарушения герметичности Ремонт

Без правильного определения причины поломки ремонт невозможен. Поэтому лишний раз убедитесь в том, что провели тщательную диагностику.

Для починки в большинстве случаев необходимо снять датчик скорости. Если проблема в нем, сначала его чистят и просушивают, затем ставят на место и проверяют. Рекомендуется, помимо этого, провести проверку с временным подключением работающего датчика.

Внимательно осмотрите все контактные соединения – если они покрыты грязью или ржавчиной, возможно, это и стало причиной поломки спидометра. В таком случае их необходимо почистить.

Если причина в перетертом или пересохшем тросике спидометра, то придется заменить или смазать его соответственно.

Классификация по принципу работы

• Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
• Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
• Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

• измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
• блок индикации с аналоговым или цифровым отображением количества оборотов;
• вспомогательные элементы.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

• к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
• подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
• подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
• подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.

Замена троса спидометра Ваз 2114

Для того, чтобы заменить трос спидометра на Ваз 2114 необходимо выполнить следующий порядок действий:

• В начале операции, вам будет необходимо снять панель приборов с автомобиля.
• Далее при помощи пассатижей полностью отверните гайку которая крепит трос к механизму, а после отворачивания отсоедините трос.

Затем переберитесь к днищу автомобиля, а уже там отверните гайку которая крепит трос к редуктору (Она указана стрелкой), а после отворачивания гайки отсоедините трос.

Теперь возьмите в руки трос и вытяните его из автомобиля.

И в завершение отвяжите проволоку от гайки.

Всю установку троса проделайте в обратном порядке снятию

Характеристика

Как найти устройство, в чем заключается его принцип функционирования и как проверить датчик скорости ВАЗ? Для начала давайте разберем основные характеристики девайса.

Место расположения

Итак, где находится датчик скорости на ВАЗ 2114? Как видно по фотографии, ДС расположен в верхней части коробки передач, рядом с щупом для проверки уровня моторной жидкости. Получить доступ к расположенному на КПП ДС можно двумя способами — открыв моторный отсек и отключив адсорбер либо снизу, через смотровую яму.

Красным отмечено место расположения ДС в автомобиле ВАЗ 2114

Функции и принцип действия

Датчик скорости ВАЗ 2114 или как его часто называют датчик спидометра, выполняет не только функцию передачи данных о скорости авто.

Разумеется, это основная его опция, но в целом ДС предназначен для выполнения следующих задач:

1. Передача данных на устройство спидометра ВАЗ 2114, в результате чего водитель всегда может знать, с какой скоростью он движется.
2. ДС поддерживает наиболее оптимальную работу датчика холостого хода.
3. Также устройство передает информацию на ЭБУ, что позволяет поддерживать наиболее оптимальные обороты с учетом изменения режимов езды.

Лежащий в основе принципа работы эффект Холла означает, что ДС работает по принципу взаимодействия магнитного и электрического поля. Это взаимодействие способствует появлению напряжения Холла на полупроводниковой пластине разности потенциалов. Когда автомобиль движется, напряжение преобразуется в специальный импульс, передающийся, в свою очередь, на контроллер. В соответствии с интервалом времени между сигналами ДС производит расчет скорости передвижения (автор видео — канал REMONTYCA).

Ошибки и признаки неисправности

О поломке ДС водителю может сообщить блок управления.

Если в работе регулятора зафиксированы поломки, на приборной панели могут появляться такие ошибки:

• Р0500 — нет сигнала от регулятора;
• Р0503 — сигнал от ДС прерывается.

Как показывает практика, в большинстве случаев появление таких ошибок является следствием плохого контакта разъема ДС или повреждении его проводки. Это вполне нормально, особенно если учесть, что трансмиссия испытывает большие вибрации во время работы авто.

Но иногда на приборке и не показываются коды ошибок, в этом случае будет полезно знать, какие признаки неисправности характерны для вышедшего из строя ДС:

1. Плавают обороты двигателя, особенно на холостом ходу, в некоторых случаях мотор может самопроизвольно глушиться, если педаль газа не нажата.
2. Спидометр автомобиля отказывается работать или работает неустойчиво.
3. Увеличивается расход горючего.
4. Мощность силового агрегата в целом падает (автор видео о причинах неисправности регулятора и диагностике — канал Автоэлектрика ВЧ).

https://youtube.com/watch?v=qiDmZLUuTMI

Меняем датчик скорости на ВАЗ-2115 своими руками

В процессе эксплуатации автомобиля периодически из строя могут выходить те или иные детали. Не является здесь исключением и датчик скорости. Проблемы с его работой на «пятнашке», конечно, не самая распространенная поломка, однако все-таки они случаются. О неисправности можно узнать благодаря бортовому компьютеру. В частности:

• код Р0500 сигнализирует об отсутствии поступления информации с датчика скорости;
• код Р0503 – о прерывающемся сигнале.

Помимо этого, есть еще определенные признаки, по которым можно понять, что проблемы именно с этим узлом автомобиля. К ним, в частности, относятся неустойчивая работа спидометра или его полное «умирание», снижение мощности двигателя и повышенный расход топлива

Обратите также внимание и на обороты двигателя. При проблемах с датчиком скорости они плавают на холостом ходу. Иногда заведенный автомобиль может попросту заглохнуть, стоя или катясь на «нейтралке»

Иногда заведенный автомобиль может попросту заглохнуть, стоя или катясь на «нейтралке».

Конечно, приведенные выше причины не всегда указывают на проблемы с датчиком скорости, однако специалисты рекомендуют проверять его при такой симптоматике одним из первых. Соответственно, нужно знать, где именно искать проблемную деталь.

В «пятнашке» датчик скорости расположен на задней стороне коробки передач, возле дифференциала. Перед тем как приступать непосредственно к демонтажу, сперва убедитесь, что все провода целые, и нет никаких обрывов.

Заодно проверьте также и их фиксацию. Если здесь все в порядке, значит, отключаем аккумуляторную батарею и приступаем к снятию датчика. Для этого нужно взять минимальный набор инструментов:

• отвертки – фигурная и плоская;
• плоскогубцы;
• гаечные ключи – на 10 и 21.

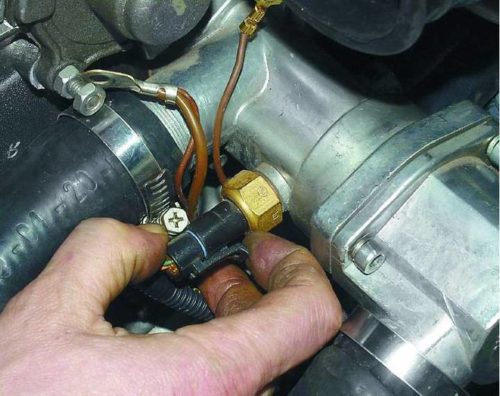

Для того чтобы процесс замены был более удобным, рекомендуется снять адсорбер. Сделать это несложно. Нужно просто открутить соответствующие гайки и отвести адсорбер в сторону. Сама процедура займет очень мало времени, зато существенно облегчит доступ к датчику. Далее зажимаем фиксатор, после чего снимаем колодку с проводами.

Теперь можно приступать и к снятию самого датчика. Его нужно поворачивать против часовой стрелки до тех пор, пока устройство не будет выкрученным. Затем вынимаем его полностью, используя для этого ключ на 21. Осталось только очистить место, где был датчик, от грязи, и можно приступать к установке нового.

Работать здесь нужно довольно аккуратно. Все дело в том, что корпус датчика изготовлен из пластмассы. Соответственно, он не очень устойчив к серьезному механическому воздействию, и при чрезмерном усилии может попросту сломаться в руках. Далее установите устройство таким образом, чтобы пазы ДС и втулки точно совпали. В ином случае датчик не удастся правильно посадить на место и зафиксировать. Если все сделано правильно, можно приступать к финальному этапу. То есть осталось только лишь надежно зафиксировать датчик. Особо усердствовать здесь не нужно. Достаточно просто закрутить устройство по часовой стрелке до появления первого серьезного сопротивления. Сильно зажимать не нужно, поскольку риск сломать новый, довольно хрупкий прибор весьма высок.

Кстати, если вы сомневаетесь в том, что первопричиной проблем, возникших в работе автомобиля, является именно датчик скорости, то рекомендуется провести небольшую проверку, и только после этого отправляться покупать новый, если, конечно, будет нужно. Суть данного метода проста. Просто попросите у кого-то из приятелей одолжить вам заведомо работоспособный датчик и установите его на свое авто. Если проблемы исчезли, значит, нужно покупать новый. Однако бывает и так, что никаких изменений в лучшую сторону так и не произошло. Это означает, что следует продолжить поиск первопричины проблемы.

Как видим, в процедуре замены датчика скорости на вазовской «пятнашке» действительно нет ничего сложного. Даже если вы раньше никогда этого не делали, вся работа вряд ли займет более 30 минут. При этом не стоит забывать о сэкономленных средствах, которые пришлось бы выложить из своего кармана при визите на автосервис. Ну и удовлетворение от удачно проделанной своими руками работы – также немаловажный момент для любого мужчины.

Проверка датчика скорости

Вначале нужно выяснить если ли заземление и есть ли напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении.

Напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.

1. Демонтируем датчик скорости.
2. Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
3. Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать можно одеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

1. Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли.
2. Соединяем контакты датчика с вольтметром.
3. Вращаем колесо и диагностируем, появляется ли напряжение — если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (контролькой или лампочкой)

1. Отсоединяем от датчика импульсный провод.
2. С помощью контрольки ищем «+» и «–» (предварительно включив зажигание ).
3. Одно колесо вывешиваем как в предыдущем способе.
4. Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.

Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.

Характеристика

Где находится датчик спидометра в ВАЗ 2115? Как видно по фото, устройство расположено в верхней части корпуса коробки передач. Однако, получить доступ к данному контроллеру не очень легко. Чтобы добраться до устройства, необходимо загнать авто на яму или эстакаду, и залезть под днище машины.

Функции и принцип действия

Предназначение скоростного контроллера в инжекторах и карбюраторных двигателях заключается в передаче информации о скорости движения автомобиля на приборную панель. То есть рабочий датчик сможет на 100% передать точную информацию о скорости передвижения на приборку для того, чтобы этими данными руководствовался водитель во время езды.

Что касается принципа работы, то ДС функционирует на основе эффекта Холла:

• контроллер осуществляет передачу сигналов напряжения на блок управления с частотой, которая должна быть прямо пропорциональна скорости вращения ведущих колес транспортного средства;
• блок управления, в соответствии с принятыми сигналами ДС, осуществляет регулировку работы силового агрегата на холостых оборотах и используя датчик холостого хода, осуществляет контроль подачи воздуха в обход дросселя;
• сама частота импульсов контроллера должна быть прямо пропорциональна реальной скорости передвижения.

Ошибки и признаки неисправности

По каким признакам можно определить выход из строя контроллера или появление неисправностей в его работе:

• при диагностике возникает ошибка Р0500 — эта комбинация свидетельствует о том, что с ДС не поступает сигнал;
• еще один код — Р0503 — говорит о том, что поступающий сигнал по каким-то причинам прерывается;
• один из самых вероятных признаков поломки — на спидометре показываются неверные значения, в частности, стрелка на циферблате хаотично движется в разные стороны;
• еще один симптом — автомобильный двигатель стал с перебоями работать на холостых оборотах;
• на холостом ходу плавают обороты;
• также при разгоне водитель может заметить провалы, то есть когда он жмет на газ, не происходит набора мощности, мотор никак на это не реагирует;
• повысился расход горючего.

Что касается непосредственно неисправностей, то скоростной контроллер может выйти из строя по таким причинам:

• нет контактов устройства с бортовой сетью;
• произошел обрыв в электроцепи регулятора;
• еще одна причина — неисправность механического привода устройства;
• в результате износа или повреждения мог сломаться чувствительный элемент контроллера, в частности, речь идет об электронных девайсах (автор видео — канал Глазс Сзалг).

Ремонт неисправности

По факту, если не работает спидометр ВАЗ-2115, причины чего уже установлены, ремонт датчика скорости на этих моделях ВАЗа никто не проводит. Гораздо быстрее и проще заменить этот узел целиком. Его стоимость составляет около 400 рублей, что не так уж и дорого. Чтобы приступить к процессу замены спидометра, следует загнать автомобиль на яму, и подготовить:

• Отвертки.
• Плоскогубцы.
• Набор гаечных ключей.

Если ямы неподалеку нет, то изначально нужно снять клеммы с АКБ, а затем убрать воздушный фильтр и только потом впускной патрубок. Далее снимаете клемму с самого датчика спидометра. Однако если в машине применен тросовый привод на спидометр, то снять надо и его.

Читать дальше: Лада приора снятие двигателя

Далее необходимо очистить рабочую зону от пыли, мусора и масла. Затем приступить непосредственно к замене детали:

1. Демонтируйте контактную колодку, используя кнопки, которые деактивируют пружинный фиксатор.
2. Гаечным ключом на 21 снимите датчик скорости.
3. Прикрепите новый датчик таким образом, чтобы точно попал он своим штоком в фиксирующую втулку.
4. Затяните обратно резьбу ключом на 21. Не пережимайте, чтобы не повредить целостность пластикового корпуса спидометра.

По итогу проделанных работ результат можно оценить сразу же: если спидометр не садится в гнездо, значит, во втулку его шток не продвинулся. Поэтому вышеописанную процедуру вам придется повторить до достижения успеха. Когда спидометр установлен, далее надо вернуть на место все демонтированные детали, подключить питание и проверить работу нового датчика во время движения авто.

Мне часто задают вопросы по подключению датчика скорости на европанели. Я и сам разбираться в схемах начал недавно, но подробная статья с картинками никому не повредит. Если коротко — вкручиваем датчик в коробку, кидаем к нему питание и массу, а его сигнал выводим на Х7-7.

Если подробно. Находим подходящую схему электроцепи автомобиля. Например, схема 21099 в комплектации люкс — с панелью, проводкой и монтажником от четырки:

На что следует обратить внимание!

Если Вы ставите на зубилу панель приборов 2114, используете подторпедную проводку 2114 и блок предохранителей 2114, то подключение спидометра делается толькопод капотом . Нужно всего лишь подключить к датчику три провода. Дальше через блок и проводку всё дойдет куда нужно.Но если Вы используете подторпедную проводку от 2109/2108 или же оставили старый блок предохранителей, то данная статья поможет Вам лишь в общих чертах понять суть подключения, ведь номера контактов и колодок будут другими.

И так, подключение. Берём схему и ищем на нём сам датчик. Позиция 27, нашли!

Теперь отслеживаем по схеме, куда они ведут. Оранжевый

провод уходит вниз и подключается к датчику уровня тормозной жидкости. Это общий плюс по одному проводу от монтажного блока (не сигнал! ). Питание по этому проводу приходит не постоянно, а от зажигания. Теперьчерный . Это масса, минус, кузов — называйте как хотите. Подключается по месту или от любого провода массы под капотом по-близости. И самое интересное —серый провод. Он отправляет сигнал на стрелку спидометра, которая и показывает нашу скорость движения. Так же по этому сигналу крутится километраж электронного одометра. Как видно по схеме, серый провод переходит в белый — это жгут проводов. Чтобы понять, откуда он теперь из этого жгута выйдет, просто ведём пальцем по нему, пока не увидим провод такого же цвета. Направление движения по жгуту показывает уходящий провод под углом 45. Наш серый провод под этим углом уходит вверх. Правильно, идем вверх! Оттопыриваем сардельку и медленно идем вверх по белому жгуту:

Читать дальше: Замена масла в халдекс вольво хс70

Для законченности рассказа добавлю, что и куда уходит дальше. Рядом, на схеме блока предохранителей, ищем наш входящий Х7-7.

Как видите, туда так же подходит серый провод. Он используется для инжекторных машин, то есть идет на блок ЭБУ. У меня этот провод тоже есть, и ничем не мешает работе спидометра. Вот собственно и вся цепь подключения! Напоминаю, что в европанельной подторпедной проводке в салоне это всё уже проложено и связано, нужно только подключить сам датчик под капотом к монтажнику и всё будет работать!

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

Как устранить проблему

После того как удалось определить неисправность датчика скорости, то дальнейшие действия зависят от причин, вызвавших такую ситуацию. Возможны следующие варианты устранения:

• Демонтаж датчика и его проверка с помощью мультиметра указанным выше методом. В случае, если датчик неисправен, то чаще всего его меняют на новый, поскольку отремонтировать его достаточно сложно. Некоторые «народные умельцы» пытаются припаять отлетевшие элементы микросхемы вручную с помощью паяльника. Однако получается это далеко не всегда, поэтому поступать таким образом или нет — решать исключительно автовладельцу.
• Проверить контакты датчика. Одна из наиболее популярных причин, почему не работает датчик скорости — загрязнение и/или окисление его контактов. В этом случае необходимо выполнить их ревизию, чистку, а также смазать специальными смазками с тем, чтобы предотвратить появление коррозии в дальнейшем.
• Выяснить целостность цепи датчика. Попросту говоря «прозвонить» соответствующие провода с помощью мультиметра. Проблем может быть две — короткое замыкание и полный обрыв проводов. В первом случае это вызвано повреждением изоляции. Короткое замыкание может быть как между отдельными парами проводов, так и между одним проводом и «массой». Нужно попарно перебрать все варианты. В случае, если провод оборвался — то на нем контакта не будет вовсе. В случае, если имеет место небольшое повреждение изоляции — допускается для устранения поломки воспользоваться термостойкой изоляционной лентой. Однако лучше все же заменить поврежденный провод (или жгут целиком), поскольку зачастую провода работают в условиях высоких температур, поэтому велик риск повторного повреждения. Если же провод разорвался полностью, то, естественно, его нужно заменить на новый (или жгут целиком).

Ремонт датчика

Некоторые автомастера, имеющие навыки ремонта электроники, занимаются самостоятельным восстановлением работоспособности датчика скорости. В частности, в описанном выше случае, когда под воздействием высокой температуры отпаивается конденсатор, и он начинает коротить и пропускать ток.

Такая процедура заключается в том, чтобы разобрать корпус датчика скорости проверке работоспособности конденсатора, и при необходимости его замены. Как правило, в микросхемах стоят японские либо китайские конденсаторы, которые вполне можно заменить на отечественные. Главное при этом выбрать подходящие параметры — расположение контактов, а также его емкость. Если корпус датчика разборной — все просто, нужно просто снять крышку с тем, чтобы добраться до конденсатора. Если корпус неразборной — нужно аккуратно его разрезать, не повредив внутренние составляющие

Кроме перечисленных выше требований по выбору конденсатора также нужно обращать внимание на его размер, поскольку после перепайки на плату корпус датчика должен без проблем закрываться снова. Склеить корпус можно с помощью термостойкого клея

По отзывам мастеров, выполнивших подобную операцию таким образом можно сэкономить несколько тысяч рублей, поскольку новый датчик стоит достаточно дорого.

Заключение

Поломка датчика скорости является некритичной, однако достаточно неприятной проблемой. Ведь от его нормальной работы зависят не только показания спидометра и одометра, но и увеличивается расход топлива, а двигатель работает не на полную мощность. Кроме этого, в принудительном порядке отключаются отдельные системы автомобиля, что может повлиять, в том числе, на безопасность движения, как в городском режиме, так и на трассе. Поэтому при выявлении проблем с датчиком скорости желательно не затягивать с их устранением.

Порядок действий

Теперь разберемся, как снимать привод, когда на ваз 2109 спидометр не работает:

• Для этого отпускаем поперечину, которой крепится КПП к кузову, отдаем гайку, которой крепится привод
• Поддеваем корпус привода плоской отверткой (как на фото ниже)
• Отжимая КПП в сторону (например, куском трубы) от привода, вытаскиваем из нее привод
• Затем проверяем исправность его
• Для этого крутим за шестерёнку и смотрим, начинает ли поворачиваться паз под тросик спидометра или нет
• Если паз не проворачивается – тогда заменяем привод спидометра
• Отправляясь в магазин за новым приводом, старый на всякий случай лучше взять для образца с собой (можно перепутать количество зубьев на его шестерне)
• А если установить «чужой» (не тот что нужно) привод, тогда не более чем через 100метров он выломает крышку коробки, потому что не совпадающий шаг шестеренки просто вывернет наружу весь привод и получится серьезная поломка КПП
• Чтобы была возможность в дальнейшем использовать эту коробку передач, необходимо будет заменить её заднюю крышку и заменить полностью масло
• Если старое вдруг всё выльется, все равно в нем останутся обломки и крошки корпуса, которые впоследствии могут попасть на зуб шестерни или засорить масляный канал

Теперь, когда вы знаете, как определить в чем причина, если вдруг стала прыгать стрелка спидометра и устранить её своими руками.

Ремонт привода

Мы рассмотрели только замену привода, если в ваз 21093 не работает спидометр, иногда это сделать проще и дешевле:

• Снимается привод спидометра, как правило, для замены его корпуса, либо уплотнительного кольца из-под которого течет смазка, либо самой шестеренки привода
• Снятие его производится без демонтажа агрегата коробки передач, автомобиль для этого лучше загнать на эстакаду, смотровую яму либо подъемник

Порядок выполнения ремонта будет выглядеть таким образом:

С помощью торцового ключа отворачиваем болт, которым крепится корпус привода, и поддеваем его отверткой, затем вынимаем

Откручиваем гайку привода, снимаем её, затем поддев корпус плоской отверткой достаем привод

Теперь мы можем снять и ведомую шестерню
Такая шестерня изготовлена из пластика, поэтому важно внимательно осмотреть её и если обнаружили следы выработки, сразу замените ее

Осматриваем состояние уплотнительной резинки (показана стрелкой), затем вынимаем и осматриваем пластиковую шестерню

Кроме этого важно обратить внимание на состояние посадочного гнезда, куда входит наконечник гибкой тяги (троса) спидометра
Гнездо не должно иметь слизанные углы и быть разбитым, иначе такие дефекты является причиной для замены шестерни
Так же стоит обратить внимание на состояние корпуса коробки, в том месте, где устанавливается наш привод
Если видны следы подтеков смазки, тогда необходимо будет заменить резиновое кольцо уплотнения привода, которое располагается на его корпусе
Для снятия его, необходимо будет вынуть ведомую шестеренку, после этого вытолкнуть из паза уплотнительное кольцо
Все детали затем промываются в чистом керосине

Конечно услуги СТО никто не отменял, если вам лень возиться, хотя возиться здесь скорее не применимое выражение (дел то всего на 10-20 минут), и цена их услуг вас устраивает, тогда решайте сами.

Замена тросика

Практически повсеместно владельцы машин сталкиваются с проблемой поломки спидометра, причиной которой частенько служит неисправность тросика. Чтобы заменить тросик совсем не обязательно ехать в автосервис, ведь с легкостью можно самостоятельно справиться с этой задачей, наша инструкция в этом поможет. Итак:

Спуститься по автомобиль (на яме либо эстакаде) затем необходимо открутить тросик от привода вашего спидометра, расположенного со стороны моторного отсека, сдвигаем резиновый чехольчик вверх, и откручиваем гайку на тросе
После этого отсоединяем тросик
Чтобы отсоединить тросик от спидометра, предварительно необходимо снять блок приборов с приборной панели
При этом, если у вашего автомобиля приборная панель низкая, тогда откручиваем два болтика и осторожно снимаем козырек, пальцами сжимая подпружиненные зажимы
Затем можно вынуть комбинацию приборов
Если в автомобиле установлена высокая приборная панель – тогда сначала вам необходимо будет снять накладку, затем откручивать блок приборов
Затем вам следует с задней стороны откручивать гайку тросика от спидометра, и вытащить старый трос через моторный отсек, запомните при этом, как он проходил
Потому что, следующей ступенью у вас будет прокладка (протяжка) нового тросика
Вставить заглушку в переборку отсека будет гораздо проще, если предварительно смазать её маслом, Литолом например

Привод спидометра: виды и отличия

Спидометр – это важный элемент в машинах, а также нескольких других транспортных средств, так как он необходим для слежения за скоростью, чтобы не нарушить правила ПДД. Но это не последняя функция этого устройства.

Все возможные спидометры обладают скоростным магнитным узлом, благодаря вращению магнитов, образовывается поток, он передвигается через катушку тем самым способствуя индукции вихревых токов. Они, тем самым, начинают создавать еще магнитные поля. Они действуют между собой, стрелка устройства передвигается по шкале частоты, с помощью этого вращается магнит.

Все спидометры делятся на три категории.

• Механические спидометры.
• Электромеханические спидометры.
• Электронные спидометры.

Механические спидометры. В спидометре такого типа процесс измерения скоростного режима и индикация происходит благодаря механическому устройству. В качестве датчиков используется шестеренка, которая соединяется со второстепенным валом КПП, в качестве этого выступает узел скорости с указателем стрелки и счетчик барабана. Раньше использовали спидометры в виде барабана и ленты. Но их перестали применять уже достаточно давно.

Электромеханические спидометры. В этих приборах измерение скорости проходит с помощью разных электронных или электромеханических датчиков, которые подключены к КПП. Индикация скорости происходит благодаря миллиамперметру или скоростному узлу механического спидометра, а индикация расстояния — счетным барабаном, которая приводит в движение шаговый электромотор.

Рекомендуем:

Принцип работы автоматической коробки передач, что делать, если она сломалась

Электронные спидометры. Это развитие новых электромеханических спидометров, главным отличием считается замена одометра — в электронном устройстве он полностью цифровой.
