Не работает спидометр на ваз 2114

Функции

Неправильно считать, что ДС служит исключительно для передачи информации относительно текущей скорости движения автомобиля. На деле задач у этого устройства несколько.

1. Передача информации на приборную панель, а именно на спидометр, о скорости движения машины.
2. Поддержка оптимального функционирования регулятора холостого хода.
3. Передача данных на электронный блок управления с целью поддерживать оптимальные обороты в зависимости от режима передвижения.

ДС подключают в спидометру и контроллеру по средствам монтажного блока, расположенного в подкапотном пространстве. А внутри автомобиля, непосредственно на реле вентилятора печки, находится предохранитель датчика.

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестал функционировать должным образом и следует предпринять меры по устранению поломки

Код ошибки	Что означает
Р0500	Данная ошибка говорит о том, что ЭБУ не получает сигнал от датчика скорости
Р0503	Такой код ошибки информирует о поступлении неустойчивого сигнала от ДС, имеющего прерывистый характер

Если на приборной панели появились эти коды ошибок, следует обязательно осмотреть электросхему на предмет окисления или нарушения целостности контактов. Часто именно из-за этого ДС перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДС вышел из строя:

• На приборной панели спидометр показывает неправильные данные о скорости или вообще стрелка не двигается;
• При небольшом газовании обороты плавают, двигатель самостоятельно отключается;
• Увеличивается расход горючего;
• Мощность двигателя ощутимо снижается.

Указанные признаки могут являться сигналами о возникновении проблем с другими системами. Но если вы обнаружили один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибки, тогда проблема заключается именно в датчике скорости.

Проверка работоспособности

Не спешите выполнять замену устройства, пока не убедились, что виновником проблем является именно вышедший из строя датчик.

Проверка выполняется несколькими способами. Какому именно вы отдадите предпочтение — решайте сами.

Проверка работы ДС

Перед этим обязательно проверьте состояние проводки, контактов. Если они окислились или проржавели, имеются обрывы в цепи, тогда сам ДС вполне может быть работоспособным. Нужно просто вернуть проводку и контакты в функциональное состояние. Если проверка показала, что все целое и проблем с контактами нет, тогда проведите диагностику датчика скорости.

1. Если не хотите снимать ДС, тогда поставьте автомобиль на ровную площадку, зафиксируйте колодками и домкратом поднимите левое переднее колесо. Вольтметр подключите к контактам датчика и руками начинайте вращать колесо. При этом смотрите на данные вольтметра. Если напряжение с частотой растут пропорционально увеличению скорости вращения колеса, ДС работает нормально.
2. Еще один метод также не потребует снимать измерительное устройство. Но для этого вам потребуется контрольная лампа. Домкратом поднимите левое переднее колесо и подключите контрольную лампу к контактам ДС. После этого вручную вращайте колесо. Если лампа загорелась, датчик работает хорошо.
3. Третий способ предусматривает демонтаж датчика и последующую проверку входного и выходного напряжения. Устройством для измерения показателей будет служить вольтметр.
4. Четвертый способ активно используют те, кто предпочитает ремонтировать автомобиль своими руками. Здесь вам предстоит проверить привод датчика. Для этого поднимается колесо с помощью домкрата, и снимается датчик. Нащупайте привод ДС, после чего начните вращать колесо. Пальцами вы можете почувствовать, что привод совершает вращения. Если отсутствуют заедания, все крутится равномерно, тогда привод находится в исправном состоянии.

При обнаружении неисправности ДС, единственное верное решение — снять его и заменить новым датчиком.

Определив, что ваш ДС уже отработал свое, можно приступать к процедуре замены.

Не работает спидометр на ВАЗ 2114

Если не работает спидометр на ВАЗ 2114, то причину следует искать не только в основных узлах. Наиболее распространённой причиной неисправности спидометра является сбой в работе датчика скорости, который сидит на коробке передач. Таким образом, регулятор следует искать в районе правого внутреннего ШРУСа. Необходимо заметить, что устройство заворачивает на тело механического привода, корпус которого состоит из двух шестерёнок из пластмассы.

Известно, что импульсные сигналы с указанного датчика отправляются на электронный контроллер, который производит регулирование систем, с учётом анализа показаний. Указанная информация используется контроллером управления не только в целях отображения показателей на спидометре автомобиля, а также для контролирования функционирования двигателя в холостом режиме.

Учитывая данную картину, можно прийти к выводу, что неисправность ДС определяется по признакам отказа спидометра и неравномерной работы, по неустойчивому функционированию агрегата в холостом режиме. В итоге, данные неисправности являются взаимосвязанными.

Безусловно, протестировать исправность датчика скорости можно с помощью бортового компьютера, запустив режим самодиагностики. При отсутствии импульсного сигнала, передаваемого датчиком на контроллер, появится сообщение в виде кода Р0500. По поводу датчика скорости следует заметить, что можно легко проверить исправность устройства.

Процедура проверки ДС:

• Необходимо открыть капот автомобиля. • Для удобства можно убрать адсорбер. • В районе ШТРУСа нужно искать провод, который идёт собственно на датчик. • Устройство располагается под дроссельным узлом.

Добравшись до датчика необходимо осмотреть прибор и определить работоспособность устройства. Дело в том, что родной датчик модели оснащён пластиковым штоком, который довольно часто ломается. На пластиковом штоке расположена приводная шестерня. По причине поломки детали и срезания зубьев шестерёнки нередко наблюдаются неисправности в работе датчика.

Подавляющее большинство специалистов рекомендуют заменить ДС на устройство с надёжным металлическим штоком, чтобы предупредить возможность регулярной замены прибора

В ходе замены, следует обратить внимание на цвет шестерён. Дело в том, что модель ВАЗ 2114 комплектуется агрегатами с разным объемом и в зависимости от различных передаточных чисел основной пары, меняются числа привода спидометра

Таким образом, цвет шестерёнок обязательно должен быть одинаковым. В результате, неисправности привода спидометра необходимо заменить родной датчик, на вариант, оснащённый металлическим штоком.

Кроме проверки устройства также рекомендуется прозвонить все контакты в колодке. Следует искать обрыв в электрической цепи, а также замерить напряжение на контактах. Для тестирования, как правило, используется мультиметр, который можно прибрести в магазине. В данном случае актуален режим вольтметр.

После контактов и датчика, можно приступить к проверке контроллера. Однако, процедуру рекомендуется доверить специалистам. В целом, при неисправности спидометра, поиск причины желательно начинать с визуального осмотра прибора. Только после тщательного осмотра спидометра можно приступать к прозвону контактов и проверке датчика скорости.

В рамках статьи удалось рассмотреть лишь несколько распространённых причин. Не следует забывать о том, что существует множество причин, приводящих к подобной ситуации. Более подробную информацию о других причинах, можно найти на сайте.

Ремонт неисправности

По факту, если не работает спидометр ВАЗ-2115, причины чего уже установлены, ремонт датчика скорости на этих моделях ВАЗа никто не проводит. Гораздо быстрее и проще заменить этот узел целиком. Его стоимость составляет около 400 рублей, что не так уж и дорого. Чтобы приступить к процессу замены спидометра, следует загнать автомобиль на яму, и подготовить:

• Отвертки.
• Плоскогубцы.
• Набор гаечных ключей.

Если ямы неподалеку нет, то изначально нужно снять клеммы с АКБ, а затем убрать воздушный фильтр и только потом впускной патрубок. Далее снимаете клемму с самого датчика спидометра. Однако если в машине применен тросовый привод на спидометр, то снять надо и его.

Читать дальше: Лада приора снятие двигателя

Далее необходимо очистить рабочую зону от пыли, мусора и масла. Затем приступить непосредственно к замене детали:

1. Демонтируйте контактную колодку, используя кнопки, которые деактивируют пружинный фиксатор.
2. Гаечным ключом на 21 снимите датчик скорости.
3. Прикрепите новый датчик таким образом, чтобы точно попал он своим штоком в фиксирующую втулку.
4. Затяните обратно резьбу ключом на 21. Не пережимайте, чтобы не повредить целостность пластикового корпуса спидометра.

По итогу проделанных работ результат можно оценить сразу же: если спидометр не садится в гнездо, значит, во втулку его шток не продвинулся. Поэтому вышеописанную процедуру вам придется повторить до достижения успеха. Когда спидометр установлен, далее надо вернуть на место все демонтированные детали, подключить питание и проверить работу нового датчика во время движения авто.

Мне часто задают вопросы по подключению датчика скорости на европанели. Я и сам разбираться в схемах начал недавно, но подробная статья с картинками никому не повредит. Если коротко — вкручиваем датчик в коробку, кидаем к нему питание и массу, а его сигнал выводим на Х7-7.

Если подробно. Находим подходящую схему электроцепи автомобиля. Например, схема 21099 в комплектации люкс — с панелью, проводкой и монтажником от четырки:

На что следует обратить внимание!

Если Вы ставите на зубилу панель приборов 2114, используете подторпедную проводку 2114 и блок предохранителей 2114, то подключение спидометра делается толькопод капотом . Нужно всего лишь подключить к датчику три провода. Дальше через блок и проводку всё дойдет куда нужно.Но если Вы используете подторпедную проводку от 2109/2108 или же оставили старый блок предохранителей, то данная статья поможет Вам лишь в общих чертах понять суть подключения, ведь номера контактов и колодок будут другими.

И так, подключение. Берём схему и ищем на нём сам датчик. Позиция 27, нашли!

Теперь отслеживаем по схеме, куда они ведут. Оранжевый

провод уходит вниз и подключается к датчику уровня тормозной жидкости. Это общий плюс по одному проводу от монтажного блока (не сигнал! ). Питание по этому проводу приходит не постоянно, а от зажигания. Теперьчерный . Это масса, минус, кузов — называйте как хотите. Подключается по месту или от любого провода массы под капотом по-близости. И самое интересное —серый провод. Он отправляет сигнал на стрелку спидометра, которая и показывает нашу скорость движения. Так же по этому сигналу крутится километраж электронного одометра. Как видно по схеме, серый провод переходит в белый — это жгут проводов. Чтобы понять, откуда он теперь из этого жгута выйдет, просто ведём пальцем по нему, пока не увидим провод такого же цвета. Направление движения по жгуту показывает уходящий провод под углом 45. Наш серый провод под этим углом уходит вверх. Правильно, идем вверх! Оттопыриваем сардельку и медленно идем вверх по белому жгуту:

Читать дальше: Замена масла в халдекс вольво хс70

Для законченности рассказа добавлю, что и куда уходит дальше. Рядом, на схеме блока предохранителей, ищем наш входящий Х7-7.

Как видите, туда так же подходит серый провод. Он используется для инжекторных машин, то есть идет на блок ЭБУ. У меня этот провод тоже есть, и ничем не мешает работе спидометра. Вот собственно и вся цепь подключения! Напоминаю, что в европанельной подторпедной проводке в салоне это всё уже проложено и связано, нужно только подключить сам датчик под капотом к монтажнику и всё будет работать!

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

Инструкция по замене датчика скорости ВАЗ-2114

Пошаговая замена датчика скорости своими руками не представляет особых сложностей, для этого заранее подготовьте такой перечень инструментов:

• отвертка с крестовым и плоским наконечником;
• плоскогубцы;
• ключи разной величины.

Следуйте пошаговой инструкции замены спидометра:

1. Отсоедините клеммы, идущие от аккумуляторного устройства.
2. Извлеките из авто воздушный фильтр и патрубок, отвечающий за впуск.
3. Снимите с датчика клемму.
4. Если провод на спидометре выполнен в виде троса, тогда отсоедините его от измерителя.
5. Участок, где монтирован датчик, необходимо очистить от загрязнений и пыли, только после этого приступайте к снятию старого изделия при помощи инструментов.
6. Снимите фиксирующую гайку, к работе с ней идеально подходит ключ, рассчитанный на 22, если подходящего инструмента нет под рукой, можно обойтись пальцами.

Если в ВАЗ-2114 встроен датчик скорости по 3-му типу, тогда изготовитель машины установил спидометр прямо в коробке передач. Устройство сначала очищают от масла, после изъятия учетного приспособления посадочную область закрывают. Новый датчик монтируют по той же инструкции, только в обратном порядке.

Неисправности

Признаками сломанного ДС являются:

• неправильные показания спидометра (хаотичное движение стрелки);
• проблемы в работе мотора на холостом ходу;
• сообщение об ошибке (код 0500, 0501);
• «плавающие» обороты;
• «провалы» при разгоне;
• увеличенный расход топлива.

К неисправностям ДС относятся:

• отсутствие контакта в разъеме;
• обрыв электропроводки датчика;
• поломка механического привода датчика;
• выход из строя чувствительного элемента (для электронных ДС).

Проверив контакты и проводку, и убедившись, что с ними все в порядке, необходимо извлечь датчик с посадочного места, и заменить его на новый. Если датчик не заменить, ЭБУ «заставит» работать двигатель в аварийном режиме, что приведет к увеличенному расходу топлива, а также износу других элементов топливной системы.

Сам датчик скорости стоит недорого: механические версии – 300-500 рублей. Работа по его замене на станции техобслуживания обойдется примерно в 200-300 рублей.

Прыгает стрелка спидометра на Лада Калина: фото, видео

Как показывает опыт, многие владельцы Лады Калины сталкиваются с таким понятием, как прыгающая стрелка спидометра. Связано это с несколькими причинами. Некоторые можно устранить самостоятельно, но, а для некоторых потребуются знания в автоэлектрике.

Признаки и причины

Датчик скорости — основная причина неисправности спидометра

Существует несколько причин, по которым начинает прыгать стрелка спидометра. На автомобилях старого поколения, это связано, как правило, с тросом привода или с неисправностью самое приборной доски. Но, на Калине установлен электропривод, поэтому здесь, все, немного по-другому.

Признаками неисправности может послужить не только прыжки стрелки, а также ее зависание в определенном положении. Обычно, автомобилисты снимают «клемму-минус», чтобы сбросить систему, но это не всегда помогает, поэтому приходится преступать к более радикальным мерам.

Итак, рассмотрим, какие причины неисправности прыгающей стрелки спидометра:

Устранение неисправности

Когда все причины определены, можно приступать к ремонту. Сначала, как показывает опыт, необходимо заменить датчик скорости. Как это сделать? Посмотрим пошаговую инструкцию:

1. Находим сам датчик. Он расположен в КПП.
2. Для замены потребуется около получаса, а также головка на 10 и две отвертки (крестообразная и плоская).
3. В моторном отсеке находим воздуховод фильтрующего элемента воздуха. Потребуется его демонтаж.

Раскручиваем хомут воздуховода воздушного фильтра

Находим датчик, и отсоединяем разъем проводов.

Отключаем провода датчика скорости

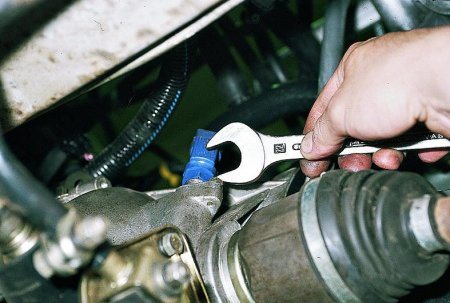

Откручиваем гайку датчик. Место самое неудобное, а поэтому придется помучатся, чтобы ее демонтировать.

Откручиваем гайку крепления датчика скорости

Проводим замену датчика. Для этого необходимо подковырнуть его отверткой.

Поддеваем датчик при помощи отвертки и снимаем его

Теперь, стрелка спидометра не должна прыгать. Но, если это не помогло, то необходимо искать причину в другом месте.

Как правило, это может быть обрыв провода, между приборной доской и датчиком. При помощи тестера необходимо прозвонить провода и убедится, что нет обрыва.

Если же и это не помогло, то необходимо снимать приборную панель и смотреть моторчик привода спидометра. В нем, как показывает опыт, сгорает внутренняя обмотка и он перестает работать, или показывает неверные показатели. Для его замены придется распаять схему, что под силу не каждому автолюбителю, поэтому рекомендуется обратиться в автосервис к автоэлектрику.

Выводы

Таким образом, устранение неисправности прыгающего спидометра на Ладе Калине, как оказалось не так уж и сложно. Обычно выходит со строя датчик скорости, который показывает неверные показатели. Но, если после его замены проблема осталась, стоит обратиться в автосервис. После того, как установлен новый датчик, необходимо сбросить все ошибки ЭБУ, чтобы нормализировать работу системы.

Проблемы со спидометром свойственны практически всем автомобилям ВАЗ, от «классики» 2105, -07 и первого поколения переднеприводных автомобилей Самара-1 до современных «Лада-Калина» и «Приора». ВАЗ 2114 здесь не исключение, и проблемы этого автомобиля во многом идентичны бедам других моделей производства волжского концерна.

На автомобили поколения Самара-2 устанавливались несколько разновидностей приборных панелей от разных производителей: АвтоПрибор (АП) и Счетмаш (Россия), VDO (Германия). Конструкция автомобилей с немецкими панелями значительно лучше. Во-первых, отличие в качестве пайки, из-за которого реже возникают проблемы, связанные с прогоранием дорожек. Во-вторых, хвостовик привода датчика скорости металлический, тогда как на автомобили с приборками АП устанавливался пластиковый. Различие в скорости их износа может составлять десятки раз.

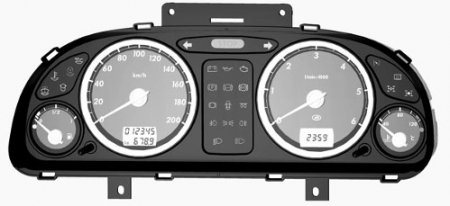

Панель приборов VDO

Также на автомобилях семейства Самара-2 можно встретить стайлинговые панели Gamma или Pro-Sport. Схемы подключения у автомобилей с приборными панелями разных видов отличаются, но большинство причин неисправностей одинаковы.

Неисправности на Приора

Спидометр.

Если перестал работать спидометр на Приора, первое, что необходимо сделать – снять на время клеммы с аккумулятора.

Не помогло? – Тогда ищите неисправность в цепи устройства. Для начала проверьте целостность предохранителя приборной панели.

В случае его перегорания, производите замену (но для начала убедитесь, что все контактные соединения целлы).

Если проблема не устранилась или же предохранитель оказался нормальным, проверьте все проводники на пути от датчика скорости к панели приборов. Сделать это можно с помощью мультиметра.

Если к проводке претензий нет, проверьте датчик движения специальным сканером. Если есть сбои в работе, элемент необходимо заменить.

Исправность датчика движения можно определить по поведению одометра. Если спидометр не работает, а одометр считает километры, то датчик исправен, и поломку необходимо искать в другом месте.

К примеру, проблемы могут быть в пайке на печатной плате приборной панели или что еще хуже – в КПП. Но выяснить это можно только на СТО при помощи квалифицированного мастера.

Тахометр.

Что касается тахометра на Приора, то здесь можно выделить три причины неисправностей:

• нарушение питающей цепи тахометра. В этом случае нужно аккуратно обжать все наконечники и произвести замену поврежденных проводов (если таковые имеются);
• нарушение функциональности контролера (сигнал не доходит до тахометра). Здесь поможет только замена прибора;
• выход из строя самого тахометра. Этот вариант самый затратный, ведь поменять отдельно прибор не получится – необходимо покупать новую панель.

Обозначение лампочек и индикаторов на панели приборов ВАЗ 2114

Приборная панель по определению предназначена для размещения на ней приборов, индикаторов и переключателей, которые могли бы информировать водителя о текущем состоянии разных систем автомобиля, сигнализировать об аварийной ситуации в процессе эксплуатации машины или об отказах каких-либо агрегатов, а также с помощью кнопок и переключателей управлять отдельным оборудованием или механизмами.

Обозначение значков на панели приборов ВАЗ 2114 выполнено в соответствие со всеми требованиями и нормами, которые призывают к унификации обозначений, с тем чтобы они были абсолютно понятны каждому водителю. Обозначения на панели приборов ВАЗ 2114 с инжекторным двигателем последних выпусков расположены в основном в нижней части комбинации приборов:

Индикаторы ВАЗ 2114

1 — значок лампочки сигнализирующей о падении уровня масла в картере ДВС ниже минимального уровня, загорается красным цветом;

2 — эта лампочка сигнализирует о недостаточном уровне омывающей жидкости, загорается оранжевым цветом при остатке в бачке менее одного литра;

3 — этот значок, загорающийся оранжевым цветом сообщает о снижении уровня ОЖ в расширительном бачке при холодном двигателе менее допустимого;

4 — значок сигнальной лампочки незакрытых дверей, загорается красным цветом;

5 — сигнализатор неисправности «стоп-сигналов» или габаритов;

6 — это сигнальная лампочка неисправности в тормозной системе, сообщает о выработке тормозных колодок;

7 — значок лампочки, которая сообщает о непристегнутых ремнях.

На более ранних выпусках автомобиля обозначение лампочек на приборной панели ВАЗ 2114 в нижней ее части несколько другое, если смотреть слева направо:

Обозначение значков на панели приборов ВАЗ 2114

• значок аварийного давления масла (18), загорается красным при падении уровня ниже минимального;
• красная сигнальная лампочка включения ручного тормоза (17), если она горит, значит тормоз не убран;
• сигнальная лампочка со значком изображающим аккумулятор (16), которая загорается при его разрядке;
• сигнальная лампочка (9), сообщающая о снижении уровня тормозной жидкости в бачке ниже минимального.

Кроме того, автолюбители должны знать, что означают лампочки на панели приборов ВАЗ 2114, сообщающие о работоспособности светотехники или состоянии двигателя:

• в верхней части комбинации приборов между спидометром и тахометром имеется две зеленые стрелки (3 и 4) сигнализирующие о включении поворотников слева или справа;
• ниже располагается треугольный красный значок аварийной остановки (13);
• под знаком аварийной остановки есть лампочка CHECK ENGINE (14), которая загорается красным цветом, когда возникает какая-либо неисправность в автоматике двигателя;
• справа имеется синяя лампочка дальнего света (10), загорается при его включении и зеленая (8) — ближнего.

Основные причины, по которым не работает спидометр Ваз 2114

Давайте теперь разберем основные причины по которым не работает спидометр на Ваз 2114 и посмотрим решение этих проблем.

Датчик спидометра Ваз 2114 – вышел из строя

Датчик спидометра Ваз 2114

В отличие от более старых моделей АвтоВАЗа, спидометр ВАЗ 2114 является не механическим, а электронным, чьи показания зависят от датчика, который установлен на коробке передач автомобиля. Именно этот электронный прибор чаще всего выходит из строя, причиной чему могут быть различные факторы:

• отсутствие контакта на разъемной колодке (например, из-за попавшей туда воды);
• обрыв питающего датчик провода;
• отсутствие тока в питающем контакте.

Так как ВАЗ 2114 оснащен бортовым компьютером, первым делом можно попытаться обнаружить поломку с его помощью: включив процесс самодиагностики, нужно подождать, пока она не закончится. Если результатом проверки стала отображенная ошибка Р0500, значит, бортовой компьютер не получает соответствующий сигнал от датчика скорости.

Как проверить датчик спидометра Ваз 2114

Датчик скорости Ваз 2114

Чтобы проверить состояние датчика спидометра, необходимо произвести такие действия:

1. Откройте крышку капота ВАЗ-2114.
2. Избавьтесь от адсорбера, так работать будет комфортнее.
3. Определите, где в области ШРУСа расположен провод, подходящий к датчику.
4. Найдите приспособление, находящееся под узлом дросселя.

Наконец, вы добрались до самого датчика. Осмотрите, как он выглядит, займитесь проверкой работоспособности прибора. В чем она заключается?

Посмотрите на шток, он изготовлен из пластика, этот материал часто ломается и портится. Поломки сопровождают и пластиковый шток

Обратите внимание на приводную шестерню из пластмассы – в идеале все зубья должны быть на месте. Если они срезаны, значит работа датчика оставляет желать лучшего

Если шток и шестеренки сделаны из металла, спидометр вряд ли сломается скоро. Меняя механизм, учитывайте такие особенности: ВАЗ-2114 может быть укомплектован агрегатами с разным объемом.

Датчик скорости Ваз 2114 – неисправен

Шестеренки имеют неодинаковый цвет. Числовые значения привода спидометра изменяются в соответствии с разными передаточными показателями основной комбинации пар. Значит, оттенок шестерен должен соответствовать и оставаться одинаковым.

Когда проверка устройства закончена, не будет лишним осуществить прозвон контактов, находящихся в колодке – так удается зафиксировать место обрыва в электроцепи, затем зафиксируйте напряжение всех контактов. Чтобы тестирование завершилось результативно, вооружитесь мультиметром, имеющимся в продаже в автомагазинах, чтобы провести диагностику, установите режим работы «вольметр». Далее определите состояние контроллера, если не знаете, как, лучше обратиться к специалисту.

Износ или обрыв тросика спидометра Ваз 2114

Трос спидометра Ваз 2114 — отвечает за передачу скорости от коробки к панели приборов спидометра автомобиля. Одним концом этот трос соединяется с редуктором привода который располагается на коробке передач, а другим концом он подсоединён к самому механизму спидометра который в свою очередь находится на панели приборов.

Находится трос спидометра Ваз 2114 рядом с нижней частью картера коробки передач и крепится к редуктору, для наглядности чтобы у вас было хоть малейшее представление о том где находится тросик, просмотрите фото ниже на котором стрелкой указан тросик:

Замена троса спидометра производится в 2 случаях:

• Выходе из строя, в связи с чем на панели приборов спидометр не будет показывать никаких значений.
• А так же при его деформации и при поломки гайки которая его крепит на редукторе, или на механизме спидометра.

Замена троса спидометра Ваз 2114

Для того, чтобы заменить трос спидометра на Ваз 2114 необходимо выполнить следующий порядок действий:

1. В начале операции, вам будет необходимо снять панель приборов с автомобиля.
2. Далее при помощи пассатижей полностью отверните гайку которая крепит трос к механизму, а после отворачивания отсоедините трос.
3. Затем переберитесь к днищу автомобиля, а уже там отверните гайку которая крепит трос к редуктору (Она указана стрелкой), а после отворачивания гайки отсоедините трос.
4. Теперь возьмите в руки трос и вытяните его из автомобиля.
5. И в завершение отвяжите проволоку от гайки.
6. Всю установку троса проделайте в обратном порядке снятию

Причина 3. Выход из строя приборной панели

Более редко встречающаяся причина неисправности показаний скорости – поломка приборной панели. Т.к. основные компоненты этой конструкции находятся внутри салона машины, он не подвергается воздействию влаги, грязи и других факторов. Однако конструктивная особенность такова, что при езде по нашим дорогам внутри приборки могут отходить контакты, возникать механические поломки или подклинивания стрелок. Ниже мы перечислив несколько типов поломок в приборке, влияющих на исправность показаний:

• Загрязнение поверхности плат, стрелок и контактов;
• Окисление контактов. Ведет к пропаданию напряжения в цепи;
• Механическая поломка;
• Загрязнение стрелки, из-за чего она перестает двигаться.

Если на модели ВАЗ 2114 на щитке приборов не работает ни один из оборудованных на нём указателей (спидометр, показатель пробега, тахометр, указатели количества топлива и температуры ОЖ), то первое, что нужно сделать владельцу машины, это проверить целостность предохранителя F3, который находится в монтажном блоке под капотом. Еще один вариант почему приборка не работает – сгорели дорожки на плате. Ситуация не критична, т.к. в этой модели она съемная и стоит дешево. Также не стоит отметать вариант с обрывом питания панели. В этой ситуации лучше обратиться к опытному автоэлектрику.

Каждая из перечисленных причин при желании диагностируется набором из тестера с диагностической лампой и мультиметром. Владение автомобилем отечественного производства не должно обходиться без наличия этих приспособлений.
