Цвет провода датчика спидометра ваз

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
Параллельно советуем проверить проводку;
Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП

Это явно не в ваших интересах;
Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
Сборка выполняется в обратной последовательности;
Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание

Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

• 1 соответствует «+»;
• 2 обозначает выход сигнала;
• 3 — это «-«.

После выполненной замены элемента, не забудьте проверить устройство в действии. Для этого можно свесить передние колеса, либо просто проехаться на машине по округе. Если спидометр и одометр показывают правильную информацию, можно считать выполненную своими руками работу успешной.

Подключение импульсного датчика скорости

На рисунке показан стандартный датчик скорости с разъёмом ISO 15170-B1-4.1-Ag/K3

Подключение датчиков с другими типами разъёмов производится аналогично, соответственно назначению контактов.

По линии D (контакт 4 на датчике) идёт шифрованный сигнал. Ввиду того, что КУ Меркурий ТА-001 не имеет европейского одобрения типа, использовать данный сигнал от большинства датчиков, в КУ Меркурий невозможно. Однако, рекомендуем прокладывать 4-х жильный кабель для возможных расширений.

Обращаем внимание, что для исполнений КУ АВЛГ 816.00.00-10…15 (серийные/заводские номера №№ 4при подключения датчиков с выходным каскадом типа ОК (открытый коллектор , см. таблицу 1 ниже) необходимо использовать кабель АВЛГ 816.21.00‑02, который поставляется по заказу или установить резистор Rd* 10 kOm±10% 0.125 Вт между контактами В1 и В3 тахографа (контакты 1 и 3 датчика), как это показано выше на схеме

Для КУ исполнений АВЛГ 816.00.00-16 и выше (серийные/заводские номера от №№ 000 и выше) дополнительный резистор на входе не нужен, т. к. он установлен на системной плате КУ.

Протестированные датчики

Таблица 1

Производитель	Модель	Тип выхода	Примечание
			ОК – открытый коллектор, требуется наличие резистора
АвтоПрибор			ОК – открытый коллектор, требуется наличие резистора
АвтоПрибор			ОК – открытый коллектор, требуется наличие резистора

Принцип работы измерителя скорости инжекторного мотора ВАЗ 2110

Итак, почему рассматриваемое устройство располагается вертикально, если ось вращения приводного вала МКПП как раз горизонтальная? Дело в том, что вращающийся элемент прибора соединяется с валом коробки передач не напрямую, а через переходной трансформатор вращения. С помощью червячного механизма горизонтальное вращение с определенным передаточным числом трансформируется на механическую часть датчика оборотов.

В приемную втулку переходника вставляется концевик вала электронной части датчика, которую мы видим снаружи коробки передач.

Система работает по принципу Холла. На валу внутри корпуса располагаются подвижные части элементов Холла. При вращении ответная часть (в виде катушки индуктивности) формирует импульсы, синхронные с оборотами колеса. Поскольку длина окружности покрышки известна, электронный модуль преобразует каждый оборот в пройденный путь. Так просчитывается пробег. Остается разделить эту цифру на единицу времени, и получим скорость автомобиля в любой момент времени.

В чем еще кроется причина неработоспособности спидометра

Однако, часто причина неисправности спидометра кроется в другом:

1. Попадание масла и пыли в датчик скорости, который находится в отсеке мотора под капотом автомобиля.

Неисправность устраняется после удаления грязи и масла промывкой датчика. Если ДС всё-таки вышел из строя и требуется его замена, эту несложную операцию может выполнить самостоятельно любой владелец автомобиля.

Последовательность замены следующая:

• установить машину на ровную горизонтальную поверхность;
• открыв капот, на коробке передач найти датчик скорости;

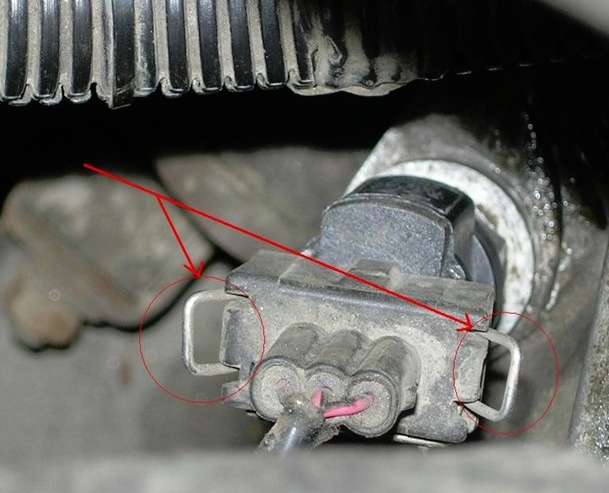

• нажатием на скобу фиксатора отсоединяется штекер от ДС:
• чтобы снять датчик, следует воспользоваться ключом размером 22 мм, поворачивая его против часовой стрелки;
• новую деталь устанавливают вкручиванием её усилием руки. Применение ключа не рекомендуется, так как можно не рассчитать поворота и сорвать резьбу;
• выполнить установку разъёма, о чём свидетельствует щелчок зафиксированной детали.

Новый ДС водителю следует покупать с аналогичной маркировкой. В противном случае стрелка спидометра будет выводить неверные показания.

1. По непонятной причине перестал работать спидометр ваз 2110. Прежде всего, нужно выполнить проверку наиболее доступных элементов, связанных со спидометром. Так как нет идеальной чистоты в отсеках автомобиля, грязь и влага могут вывести из строя любую деталь, в том числе провода и контакты.

Под воздействием попавшей влаги и грязи могут окислиться провода и контакты. Устранить эту причину просто: контакты необходимо снять, очистить от окисленного налёта, протереть насухо и установить на место.

Необходимо также проверить целостность проводов. Внешне исправные провода могут внутри могут иметь разорванные участки жил. Проверка исправности проводов заключается в прозванивании их поверхности тестером.

В процессе эксплуатации могут быть повреждены шлицы, элементы, проворачивающие тросик спидометра. Такой дефект может нарушить работу приборной панели. Убедиться в её исправности можно с помощью её тестирования.

1. Третьим, очень важным дефектом является неисправность датчика скорости. Это устройство расположено на КПП, граничащим с выпускным коллектором. Этот фактор приводит к нагреванию, перетиранию проводов ДС.

Причины вывода датчика из рабочего состояния, установить неисправность, можно в сервисном центре. Эту процедуру мастера выполнят в присутствии автовладельца.

Для самостоятельного устранения неисправности, следует, поступит так:

• датчик скорости нужно извлечь, выкручивая, из коробки передач;
• соединить провод ДС с шуруповёртом или дрелью, установить розицию вращения против часовой стрелки;
• включить зажигание.

Движение стрелки свидетельствует об исправности датчика. Слабое звено, скорее всего, находится в КПП автомобиля. Справиться с это задачей водителю без опыта, сложно. В этом случае решение проблемы должны осуществить специалисты автосервиса.

Если не работает стрелка спидометра ваз 2110, датчик скорости подлежит замене.

Спидометр на ВАЗ 2110 с инжектором, важный элемент любого автомобиля, не исключая «десятку». Проверить и найти источник неисправности этого прибора могут водители ВАЗ 2110 даже с небольшим опытом

Однако если не удаётся определить источник неполадок спидометра, нужно привлечь внимание к этой проблеме специалистов технической службы

Замена разных видов ДС ВАЗ 2110

Провести замену датчика скорости «десятки» автолюбителю труда не составит и времени займет совсем немного. Для этого необходимо последовательно выполнить ряд операций. Работы начинаются с полного обесточения автомобиля путем отсоединения отрицательной клеммы от аккумулятора. После этого снимается фиксатор и отсоединяется колодка от ДС. Провода убираются в сторону и фиксируются так, чтобы не было излома возле колодки.

Затем ключом на 22 или 21 (в зависимости от типа датчика) его откручивают от привода спидометра

Если при этом необходима замена устройства, то его необходимо открутить ключом на 10 и осторожно извлечь из корпуса КПП. В случае падения штока привода в коробку передач будет необходима ее полная разборка

После этого устанавливается работоспособное изделие и вставляется колодка. Нумерация выводов на ДС и фишке жгута должна совпадать. После завершения ремонта необходимо проверить работу комплекта. Если она будет производиться в гараже на вывешенных колесах, то надо не забыть включить зажигание.

Источник

Как поменять датчик скорости на ВАЗ 2110

Любой автомобиль оборудован системой, которая показывает скорость передвижения и километраж (пройденное расстояние). Именно спидометр, являющийся устройством для определения мгновенной скорости, даёт возможность узнать, какова максимальная скорость ВАЗ 2110.

Датчики скорости устанавливают только в инжекторных автомобилях, там, где присутствуют карбюраторные двигатели, их нет. Прибор этот несёт ответственность за подачу и расход топлива, выставление угла опережения зажигания, и осуществляет контроль за качеством горючей смеси. Все данные передаются на электронный блок управления, под контролем которого находится инжектор.

До появления датчиков, на каждый карбюраторный двигатель устанавливались механические приводы спидометра. На автомобилях ВАЗ 2010, выпущенных до 2006 года, установлены именно механические приводы. Более новые автомобили, выпущенные после 2006 года, оборудованы электронными датчиками.

Пошаговая замена датчика скорости ВАЗ-2110 на 8 и 16 клапанов

Для того, чтобы поменять датчик скорости самостоятельно, достаточно иметь под рукой два или три ключа (на 10, 21, 22) и крестовую отвёртку.

1. Отключается ток на машине, для этого снимается разъем с АКБ.
2. От датчика отсоединяется разъём проводов, при котором рекомендуется запомнить распиновку.
3. Датчик можно открутить вручную, или при помощи ключей 21 или 22 (в зависимости от конструкции).
4. Изучается состояние привода. После того, как датчик извлечён, при помощи ключа на 10 откручивается и вынимается гайка, которой крепится привод датчика.
5. Замене подлежит привод с механическими повреждениями, если таковых нет, можно оставить прежний.
6. Установку нового устройства следует производить в обратном порядке.
7. На новом приводе установлена резиновая насадка, которую нужно смазать трансмиссионным маслом.
8. После установки рекомендуется проверить полярность проводов при помощи мультиметра. Если вдруг были перепутаны контакты, их меняют местами.
9. Остаётся проверить. Делается это либо при заведенном автомобиле, либо же при подвешенных колесах.

Контроль движения автомобиля

Данную функцию выполняет датчик скорости, принимающий участие в формировании топливной смеси контроллером. Он заменил собой механический тросовый привод, устанавливаемый ранее на карбюраторных моделях ВАЗ 2112. Схема работы элемента такая:

1. Привод датчика скорости осуществляется от вала, находящегося внутри коробки передач.
2. Со стороны контроллера прибор получает опорное напряжение 12 В.
3. В ответ датчик выдает сигнал в виде импульса определенной частоты. Частота меняется в зависимости от скорости движения авто.
4. На основании этих импульсов контроллер управляет показаниями указателя скорости и одометра на приборной панели, а также формирует обогащенную или обедненную топливную смесь для двигателя.

На неисправность измерителя скорости указывают такие признаки, как отказ работы спидометра, неустойчивая работа силового агрегата и пропадание холостого хода при движении накатом. Косвенным признаком может служить и кратковременное высвечивание табло «Check Engine» на панели приборов

Если обратить более пристальное внимание, то станет заметен увеличенный расход бензина. При выходе датчика из строя можно продолжать движение, но следует заменить его как можно скорее

Ремонт изделия невозможен.

Сам приборчик представляет собой пластиковую коробку с приводом, из которой жгутом выходят провода с колодкой для подключения. Колодка может иметь круглую или прямоугольную форму в зависимости от производителя изделия. Колодка от бренда Bosch прямоугольная, от General Motors — круглая.

Несколько слов о том, как проверить датчик скорости. Идеальный вариант — присоединить к контроллеру через соответствующий разъем ноутбук с установленной программой для ВАЗ 2110-2112. Но в домашних условиях у рядового автомобилиста может оказаться только мультиметр, с его помощью и придется испытать работу элемента.

Для этого одно переднее колесо автомобиля вывешивается домкратом, а от датчика отсоединяются провода, ведущие к контроллеру. Вместо них следует подключить мультиметр и, вращая вручную колесо, убедиться, что показания изменяются вместе со скоростью вращения. Если никаких изменений нет, то изделие лучше поменять, иначе при такой езде наступит более серьезный ремонт с заменой деталей двигателя.

Как проверить датчик скорости на функционал

Симптоматика дефектов данного прибора состоит в следующем:

• приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при этом некорректные значения спидометра;
• при обнаружении дефектов в электроцепи датчика скорости, цена которого достаточно приемлема, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Важно: такая запись возможна и при дефектах в эксплуатации ДМРВ, но, т. к

транспарант «CHECK» в этом варианте непостоянно высвечивается, то возможно, эта разница, косвенно укажет, какой прибор дал сбой в эксплуатации.

Подготовка к замене

Для того, чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно — нормальное функционирование спидометра, к этому процессу следует правильно подготовиться.

Во-первых, на ВАЗ 2110 замена ДС подразумевает покупку нового контроллера

Приобретая новый регулятор, необходимо обратить внимание на то, чтобы каждый разъем, расположенный в конструкции колодки, имел определенные обозначения. На нем должны быть символы «-», «А» и «+», а не цифры

В принципе, в данном случае особой разницы между этими вариантами нет, то при подсоединении разъема у вас возникнет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, такая распиновка позволит вам закончить его правильно.

Распиновка разъема контроллера

Еще один, не менее важный нюанс. Покупать необходимо то устройство, которое оснащается металлическим штоком. Данный шток позволит прослужить не менее полугода, чего не скажешь о регуляторах с пластиковыми штоками. Помимо этого, при покупке обязательно необходимо проверить, вращается ли шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, также он должен быть оснащен шайбой.

Распиновка проводки, на что обращать особое внимание используя в работе мультиметр

Обращаем внимание на распиновку внутри колодки. При включенном зажигании с помощью мультиметра определяем, к какому разъему какой провод подключается

Если вы подключили провод на разъем «плюс», а мультиметр показывает «минус», значит следует срочно поменять полярность. Поэтому и желательно брать колодку с соответствующими обозначениями. Но если такого не оказалось, можно взять и обычную. В данном случае распиновка следующая — 1 — это «+», 2 — это «выход сигнала, а 3 — это «-«.

Распиновка датчика скорости

Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться

При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться

При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Диагностика и замена датчика скорости на Приоре своими руками

Датчик скорости является важной деталью топливной системы современного автомобиля с инжекторным двигателем. Что собой представляет установленный на автомобиле Лада Приора датчик скорости: характеристики, основные неисправности, диагностика, замена – рассматривается в данной статье

На Лада Приора установлен электронный датчик скорости (ДС). Его конструкция состоит из пластикового корпуса, внутри которого находится чувствительный элемент.

Расположение

Для того, чтобы выполнить диагностику, нужно знать, где находится датчик скорости. На Лада Приора он расположен в верхней части КПП справа от выпускного коллектора.

Место расположения ДС

Функции и принцип действия

Основная функция ДС – определение скорости вращения передних колес и передача этих данных контролеру. На основании полученной информации контролер регулирует количество и качество топливно-воздушной смеси, которая поступает в цилиндры. Эти данные отражаются на спидометре и одометре, которые расположены на приборной панели.

ДС для Лада Приора

Принцип действия прибора основан на эффекте Холла. ДС передает контролеру импульсные сигналы определенной частоты.

Ошибки и признаки неисправности

Следует знать основные признаки неисправностей:

• повышенный расход горючего;
• неправильные показания на спидометре и одометре либо их отсутствие;
• двигатель нестабильно работает на холостых;
• снижается мощность.

Если датчик скорости Приора неисправен, его нужно сразу же поменять.

Проверка работоспособности

Существует три способа проверки ДС:

1. Проверка выполняется без снятия прибора. Щупы вольтметра следует присоединить к контактам устройства и начать вращать одно из колес. Изменения значений на тестере означает, что прибор исправен.
2. Для второго способа нужно снять устройство. Один контакт вольтметра нужно заземлить, а второй присоединить к клемме, которая отправляет сигналы. Далее нужно вращать ДС так, чтобы определить есть ли сигналы в рабочем цикле. При увеличении скорости должны расти показания на тестере.
3. При 3-м способе необходимо приготовить контрольную лампочку. При запущенном двигателе определяем с помощью контрольки «минус» и плюс». После того, как нашли соответствующие выходы, сигнальный провод соединяем с контролькой и вращаем колесо. Если загорается «минус», значит прибор исправный (автор видео – Семен Семеныч).

Инструкция по замене

Из инструментов для замены понадобится накидной ключ на «10», отвертки.

Процедура замены состоит из следующих шагов:

1. Отсоединить минус от АКБ.
2. Демонтируем воздуховод. Для этого выкручиваем болты с двух его сторон.
3. Теперь датчик скорости на Приоре найден. Отключаем от него разъем с проводами. Ключом на «10» выкручиваем болт крепления.
4. Затем ДС нужно потянуть на себя. Если не вытягивается, можно воспользоваться плоской отверткой.
5. Вынимаем устройство из корпуса коробки переключения передач.
6. Далее устанавливаем новый прибор и производим сборку в обратном порядке.

Фотогалерея «Процедура замены ДС на Приоре»

1. Откручиваем болты на хомутах.

2. Отсоединяем штекер с проводами.

3. Откручиваем болт крепления.

После замены нужно проверить работоспособность ДС. Для этого заводим автомобиль и проезжаем несколько метров, наблюдая за показаниями приборов. Одометр и спидометр должны показывать правильные значения.

Замена датчика скорости на ВАЗ-2109

Неисправный датчик скорости ремонту не подлежит. Замена производится быстро и не сложно. Для работы понадобятся ключи «10» и «21». Прежде всего, от бортовой сети отключается аккумуляторная батарея, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если сломается его шток, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Монтаж производится в обратном порядке. Шток привода вставляется во втулку датчика, резиновое уплотнительное кольцо смазывается маслом, после чего устройство прикручивается на место.

После того, как была произведена замена, необходимо обнулить ошибки ЭБУ, иначе он по-прежнему будет считать датчик скорости неисправным, и замена не даст должного эффекта.

Поломки датчика скорости проявляются ложными данными от спидометра, а на панели приборов светится Check Engine. Если это так, значит, причина именно в датчике скорости.

Чтобы выявить неисправность, для начала необходимо знание, где расположен датчик скорости в ВАЗ-2110, а после обнаружения нужно проверить его привод. Размещается он под капотом, в моторном отсеке, рядом с выпускным коллектором, о который трутся провода. В большинстве случаев достаточно заизолировать провода и разместить их так, чтобы с коллектором они не имели контактов. Также не стоит забывать об обрыве тросика, ведь это тоже возможная причина поломки. Если вы не увидели проблем на нем, значит, проблема в датчике либо же в его приводе.

Дабы замена датчика скорости ВАЗ-2110 была успешной, сперва необходимо восстановить работоспособность спидометра. Небольшой совет: при покупке датчика желательно выбирать с обозначениями «–», «А», «+», а не как обычно – 1, 2, 3

Хоть это важной роли и не играет, зато поможет быстрее произвести распиновку

1. Отключаем ток на машине, сняв разъем с АКБ.
2. Проводим отсоединение разъема проводов от датчика, запоминая распиновку.
3. Откручиваем датчик вручную, если безуспешно, то задействуем ключ на 21 либо 22 (зависит от конструкции).
4. Смотрим состояние привода. После извлечения датчика необходимо отсоединить гайку, которой привод прикреплен к КПП. На новом приводе установлена резиновая насадка, которую нужно смазать трансмиссионным маслом.

Новые устройства устанавливаем, выполняя все в обратном порядке. После установки необходимо провести проверку мультиметром на полярность проводов. Если контакт «+» подключен к «–», то их необходимо поменять местами. Для этого желательно выбирать ту колодку, что мы рекомендовали. Но если таковой не оказалось, то соблюдаем следующую последовательность: 1 – «+», 2 – выход сигнала, 3 – «–».

Любой, существующий в мире автомобиль, в обязательном порядке оборудуется специальной системой, предназначенной для измерения скорости транспортного средства и передачи данной информации на ЭБУ. На карбюраторных автомобилях используется тросовая (механическая) система спидометра, в результате чего датчик скорости здесь не требуется. Поэтому на ВАЗ 2110, 2111 и 2112 он монтируется только на инжекторные автомобили — данная система электронная и отвечает за управление работой силового агрегата. Замена датчика скорости — мероприятие довольно трудоемкое, но совсем не сложное. Об этом далее в статье.

Назначение данного устройства — «выставление» угла опережения зажигания, контроль над качеством топливной смеси и правильная подача топлива. Датчик собирает для инжекторного двигателя массу информации, такой как обороты мотора, уровень детонации, скорость движения и так далее, и передает на электронный блок цифровые сигналы. В свою очередь, тут происходит проверка этих данных и в работу инжектора вносятся соответствующие коррективы. Как правило, датчик скорости расположен под капотом, в двигательном отсеке, возле выпускного коллектора.
