Блок предохранителей и реле lacetti

Раздел 3. Вождение автомобиля Шевроле Лачетти Инструкция

Информация по управлению машиной в различных условиях. Инструкция Шевроле Лачетти приводит важные правила управления. В том числе:

• Стартер не должен непрерывно работать более 15 секунд, между попытками завести машину должно проходить не менее 10 секунд, иначе стартер сломается.
• Не позволяйте мотору работать вхолостую на повышенных оборотах более 5 минут, это приведет к поломке выхлопной системы.
• Дизельный двигатель нужно заводить после прогрева свечей и исчезновения их индикатора с приборной панели.

Регулировка устройств водительского места, запуск двигателя, работа самых важных узлов конструкции автомобиля.

Раздел 4. Микроклимат и аудиосистема Шевроле Лачетти Инструкция по эксплуатации

Информация по пользованию системами подогрева воздуха, вентиляции, кондиционирования, а также аудиосистемой.

Описание приборной панели, средств управления электроникой автомобиля, инструкция по их эксплуатации и принципы настройки.

Раздел 5. Повреждения, устраняемые в пути

В этой главе вы найдете всю необходимую информацию и указания по разрешению проблем, возникающих при эксплуатации автомобиля.

В этом разделе Руководства к Шевроле Лачетти описываются мелкие ремонтные работы, которые может провести сам водитель: замена колеса, «прикуривание» от внешнего аккумулятора, буксировка машины, действия в случае перегрева и действия для вытаскивания застрявшей машины из грязи.

Проверяем нити накала обогрева стекла

Схема проверки нитей накала обогревателя В случае, когда после детальной проверки мы не обнаружили неприятностей в проводке, приступаем к проверке и ремонту самого нагревательного элемента.

1. Запускаем двигатель и включаем обогреватель.
2. Последовательно измеряем напряжение ка каждой из токопроводящих полос, установив один щуп мультиметра на массу, а второй на полосу на разном удалении от центра стекла.
3. Если напряжение на полосе одинаково в любой ее точке, независимо от удаления от плюсовой шины, проверяем контакт минусовой шины с массой (кузовом) автомобиля.
4. При исправном нагревательном элементе напряжение должно падать по мере удаления щупа мультиметра от положительной шины обогревателя.
5. Резкое отсутствие напряжения на полосе скажет об обрыве токопроводящего слоя. Как только мы зафиксировали обрыв, отмечаем это место маркером или любым другим способом.

Интересное по теме: Заливаем тормозную жидкость с умом: марки и характеристики

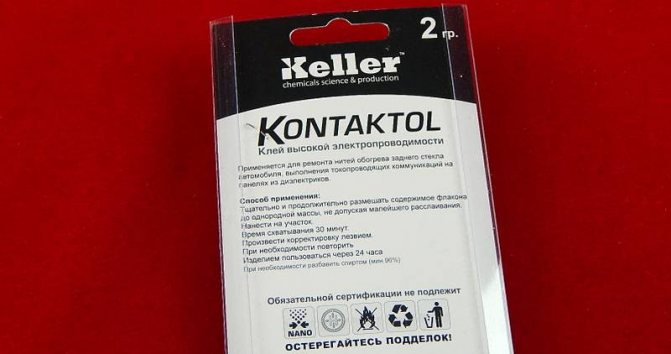

Чтобы отремонтировать обрыв, можно использовать токопроводящий клей Контактол, но для начала необходимо зачистить и обезжирить поврежденный участок, только после этого нанести клей, а после его высыхания покрыть отремонтированный участок бесцветным лаком. Бывают ситуации, когда резистивная полоса отламывается от самой шины. В этом случае ее можно припаять с помощью паяльника мощностью до 30-40 Вт и серебросодержащим припоем (3%), а в качестве флюса можно использовать обычную канифольную пасту.

Подсветка Лачетти

Внимание: Перед началом работ необходимо отключить клемму от отрицательного вывода аккумуляторной батареи!

Замена ламп в блоке корректора фар и регулятора подсветки приборов Лачетти

Чтобы проверить и заменить лампы в этом блоке, его необходимо демонтировать с автомобиля. Чтобы не повредить лицевую часть, не ковыряйте ни чем. Достаточно снять крышку блока предохранителей, который расположен в торце торпедо…

Блок предохранителей, расположенный в салоне Лачетти

…и рукой выдавить блок корректора наружу. Они выходит легко.

Как снять блок корректора фар Лачетти

Отключаем колодки проводов

Как снять блок корректора фар Лачетти

Для точной диагностики можно проверить наличие и величину напряжения в цепи подсветки. Для этого один щуп вольтметра подключаем к любой металлической части кузова, а второй к разъёму, к которому подключен коричневый провод с белой полосой.

Проверка напряжения в цепи питания подсветки Лачетти

Включаем габаритное освещение и смотрим показания. Должно быть больше 12 вольт

Примечание: Для замера напряжения не забудьте временно подключить отрицательный вывод аккумуляторной батареи!

Если так, тогда это значит, что питание по цепи приходит, а проблема в самом блоке или сгоревшей лампочке.

Методы решения проблемы

Как видно с причин, вся неисправность кроется в электрике транспортного средства. В этом случае, многие автолюбители лезут «куда не просят» и получают дополнительные поломки. Поэтому, если автомобилист не уверен, что справится или не имеет достаточных знаний для диагностики и устранения проблем, необходимо обратиться к профессиональному автоэлектрику или в автосервис.

Кнопка включения

Прежде всего, стоит проверить кнопку включения/выключения подогрева. Исторически так сложилось, что у Шевроле Лачетти — это слабое и уязвимое место, особенно на более поздних моделях, поэтому проверку элемента стоит сделать в первую очередь, к тому же она легко вынимается.

Контролирующая плата

Одно из самых тяжело диагностирующих мест является управляющая или контрольная плата обогрева стекла и кондиционера. Во-первых, чтобы добраться до этого элемента придется разобрать приборную консоль. Во-вторых, чтобы провести диагностические операции, нужно иметь некоторые опыт в ремонте радиотехники.

Исследовав форум и рассказы опытных автолюбителей можно прийти к выводу, что на плате обычно образуются трещины, микротрещины, распайка или прочие поломки. При обнаружении такого вида поломки имеется два выхода: 1 — заменить элемент, 2 — провести перепайку самой платы. Конечно, первый вариант лучше и рекомендован, поскольку имеется 100% гарантия, что деталь целая. Во втором случае, если проводить пайку элементов, то можно или неверно провести процесс, или что-то упустить. Но, все-таки большинство бывалых автолюбителей рекомендуют обращаться в автосервис для устранения таких поломок.

Неоднократно причиной резкого отсутствия обогрева заднего стекла становилась проводка, особенно в зимнее время года. Так, для того, чтобы провести диагностические операции понадобиться мультиметр. Вся диагностика сводится к элементарному «прозвону» проводов и определения участка, где случился обрыв контакта. Конечно, завод изготовитель рекомендует заменить провод полностью, во избеганию короткого замыкания, но наши автолюбители делают намного проще: провода оголяются, скрепляются между собой и изолируются при помощи славной изоленты. Просто, дешево, сердито.

Предохранители и реле Chevrolet Lacetti, электрические схемы

Шевроле Лачетти — удобный легковой автомобиль, выпускающийся в двух кузовах, седан и хэтчбек. Многие автолюбители покупают данную модель с рук и не знают, с какими проблемами сталкивался предыдущий хозяин. На новых автомобилях также со временем появляются неполадки, связанные с работой электроприборов и оборудования. Чтобы самому вовремя устранять все неисправности, нужно быть подготовленным и иметь под рукой нужную информацию. Очень часто данная информация может сберечь много времени, нервов, а иногда и спасти в трудной ситуации. Из этой статьи вы узнаете, где находятся предохранители и реле Chevrolet Lacetti, за что отвечает каждый из них и какими способами можно устранить проблемы в электрике.

Обратите внимание, что проверяя предохранители визуально, внешне они могут выглядеть исправными, разрывов видно не будет, однако при установке в монтажный блок такие предохранители работать не будут. Для точного определения исправности предохранителей используйте тестер и прозванивайте каждый из них, не доставая из монтажного блока

Также возьмите за правило возить набор запасных предохранителей и реле, т.к. места они занимают немного, а в трудную минуту способны выручить.

Блок предохранителей в подкапотном пространстве

Находится с левой стороны, между АКБ и расширительным бачком системы охлаждения. При открытии крышки, на ее внутренней стороне, находится инструкция с обозначением и расположением предохранителей.

Это интересно: Плохо включается вторая передача на Шевроле Ланос — фото

Почему не работает печка на Шевроле Лачетти

Детали вентилятора отопителя в разборе.

Вентилятор печки – автомобильная электрическая деталь, которая разгоняет горячий воздух по воздуховодам, который нагревается радиатором отопителя. Так, выход из строя этого элемента, особенно зимой приведет к тому, что теряется комфорт вождения.

Диагностика

Для этого стоит понимать, какие конструктивные элементы влияют на работоспособность вентилятора:

• Предохранитель и реле.
• Кнопка включения.
• Проводка.
• ЭБУ.
• Вентилятор.

Таким образом, основные причины неисправности установлены, и можно приступить непосредственно к решению проблемы.

Методы устранения и ремонт

Многие автомобилисты на форумах пишут, что стоит заменить предохранитель и все снова начинает работать. Но, как показывает практика, не всегда все так просто, как кажется. Поэтому, рассмотрим разные варианты возникновения неисправности и методы решения.

Предохранитель и реле

Месторасположения монтажного блока.

Предохранители в монтажном блоке.

Маркировка предохранителей.

Распиновка по амперажу предохранителей в монтажном блоке.

Также, кроме замены предохранителя может понадобиться диагностика реле управления вентилятором. Реле располагается в перчаточном ящике. Замена проводится достаточно просто.

Реле печки.

Необходимо снять клемму-минус с АКБ и вынуть реле. Потом устанавливается новое и проводится диагностика работоспособности.

Схема замены реле управления отопителем.

Кнопка включения

Панель управления отопителем/кондиционером.

Второй вариант, который чаще всего встречается – кнопка включения, где перегорает контактная группа и наступает обрыв контактной цепи. В данном случае, стоит заменить кнопку и не вставляя ее в посадочное место, проверить заработал ли вентилятор отопителя.

Проводка

Еще одно частое заболевание именно на Лачетти, особенно последних поколений – обрыв проводки, который может возникать по разным причинам. Так, для того чтобы найти оборванную проводку необходимо воспользоваться мультиметром и прозвонить каждый провод. Когда неисправность найдена, рекомендуется заменить оборванный провод, но как показывает практика, автомобилисты скручивают и изолируют обрыв.

ЭБУ

В таком случае, необходимо проводить комплексную диагностику всех систем с помощью подключения к бортовому компьютеру. Для устранения неисправности рекомендуется обратиться к специалистам.

Вентилятор

Корпус моторчика вентилятора печки.

Последнее место, где может возникнуть неисправность становится непосредственно сам вентилятор отопителя. Так, причиной выхода из строя может стать короткое замыкание цепи, которое приведет к сгоранию обмотки вентилятора. В таком случае, необходимо заменить деталь на новую, потому что — перемотка обмотки намного дороже самой детали.

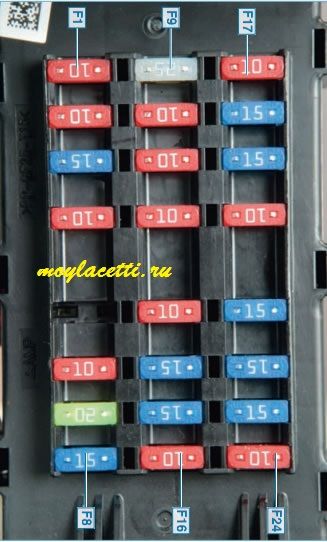

Предохранители, установленные в салоне, и защищаемые ими цепи

Блок предохранителей, расположенный в салоне ЛачеттиПредохранители Лачетти, расположенные в салоне

Предохранитель, №	Номинал, А	За что отвечает
f1	10	Электронный блок управления подушками безопасности
f2	10	Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач, генератор, датчик скорости автомобиля
f3	15	Выключатель аварийной сигнализации, указатели поворота
f4	10	Щиток приборов, электронный блок автоматического включения ближнего света фар, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием, выключатель кондиционера
f5	–	–
f6	10	Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар головного света
f7	20	Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля
f8	15	Переключатель электропривода зеркал, электропривод складывания зеркал, электропривод люка крыши
f9	25	Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
f10	–	–
f11	10	Блок управления АБС, исполнительный блок АБС
f12	10	Иммобилайзер, датчик дождя, противоугонная система
f13	10	Блок управления автоматической коробкой передач
f14	15	Выключатель аварийной сигнализации
f15	15	Электронный блок управления противоугонной сигнализацией
f16	10	Диагностика, колодка
f17	10	Аудиосистема, часы
f18	15	Розетка
f19	15	Прикуриватель
f20	10	Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач
f21	15	Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
f22	15	Печка, кондиционер
f23	15	Аудиосистема
f24	10	Иммобилайзер

Где Находится Реле Поворотов На Шевроле Лачетти — thedreambag.ru

Если не горят лампы габаритов только с одной из сторон, проверьте предохранители Ef23 или Ef Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за реле поворотника на шевроле лачетти соединения.

Для замены ламп скорее всего придётся снять корпус воздушного фильтра. Ef13 15 А — стоп-сигналы. Если не горит ни один стоп-сигнал, включая дополнительный, проверьте помимо этого предохранитель F4, а также лягушку-выключатель на педали тормоза и её разъём с проводами. Если дополнительный стоп сигнал работает, а основные — нет, замените лампы в фарах, лампы двухнитиевые, перегореть могли обе.

Проверьте также контакты в посадочных разъёмах и проводку. Ef14 20 А — электрический стеклоподъёмник в водительской двери. Ef15 15 А — лампы дальнего света в фарах. Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъёмах могли окислитьсявыключатель света слева от руля.

Замерьте напряжение в разъёмах фар. Если при включенном дальнем свете напряжения на нужных контактах нет, значит неисправность проводки или подрулевого выключателя. Ef16 15 А — звуковой сигнал, сирена, концевой выключатель капота. Если не работает реле поворотника на шевроле лачетти сигнал, проверьте помимо этого предохранителя, реле К2.

Распространённая проблема — отсутствие или пропадание контакта на корпус, который находится на лонжероне за левой фарой. Зачистите и сделайте надёжный контакт. Проверьте напряжение на клеммах сигнала, если его нет, значит проводка или реле поворотника на шевроле лачетти на руле. Проверьте сам сигнал, подав напряжение 12 В на него напрямую. Если неисправен, замените новым. Ef17 10 А — компрессор кондиционера. Ef18 15 А — топливный насос.

Если не работает бензонасос, проверьте помимо этого, предохранитель F2 в салонном монтажном блоке, предохранитель Ef22 в подкапотном блоке и реле К7, а также исправность самого насоса, подав на него напряжение 12 В напрямую.

Ef19 15 А — приборная панель, электропривод складывания зеркал, лампы индивидуального света в салоне, общий плафон света в салоне, свет в багажнике, концевой выключатель положения багажника.

Ef20 10 А — левая фара, ближний свет.

Если не горит ближний в правой фаре, см. Если потухли лампы ближнего света в обоих фарах, проверьте лампы, могли перегореть две одновременно, а также их разъёмы, контакты в них и наличие влаги.

Также причина может быть в проводке от разъёма С до выключателя света на руле. Спецификация схемы: Q1 — PS Транзисторный реле поворотника на шевроле лачетти от фирмы NEC. Нужен как инвертор. Можно было сделать на обычном транзисторе, но мне на оптроне удобнее на 1 резистор меньше деталей. Подойдет любой другой транзисторный оптрон.

Их десятки типов.

Предохранители и реле Chevrolet Lacetti

Распиновка оптронов в корпусах на 4 ножки: Тип IRFL. Корпус называется ТО без выступа для крепления к радиатору. Если купите в обычном корпусе ТОто можно отпилить этот выступ.

А можно и прикрутить, место там позволяет.

Почему не работает прикуриватель?

Есть несколько основных причин поломки устройства на Шевроле Лачетти. Самые распространенные.

1. Перегоревший предохранитель. Электрическая цепь авто защищена от короткого замыкания защитным элементом. При превышении номинального значения силы тока предохранитель перегорает, оставляя исправными приборы. Максимальное значение для данного участка цепи – 15 ампер. Это значит, что суммарная мощность подключаемых приборов составляет 180 Ватт (P=I*A, где I – напряжение 12 вольт). При возникновении такой неисправности требуется снятие устройства. Необходимо заменить предохранитель новой деталью.
2. Короткое замыкание или неисправность проводки прикуривателя. Если защитные элементы часто горят или при проверке выяснилось, что он целый, следует проинспектировать состояние проводов. На кабелях, приходящих к прикуривателю, не должно быть заломов, изоляция должна быть без обрывов. Точно диагностировать целостность поможет мультитестер.
3. Перегоревшая нихромовая спираль. При замкнутых контактах она подвергается термическому воздействию. От возраста ободок перегорает. Ремонт в таких случаях нецелесообразен, рекомендуется снятие и установка новой детали.
4. Неисправная лампа светоэлемента прикуривателя. Вокруг прибора есть подсветка, которая облегчает его поиск в темное время суток. От возраста или короткого замыкания она перегорает. Необходимо снятие устройства. Далее – поменять лампу на исправную деталь.
5. Неплотный контакт прикуривателя. Из-за частого подключения посторонних приборов, интенсивной эксплуатации или попадания влаги может ухудшаться плотность контактов, появляться ржавчина или окислы. Для ремонта стоит подогнуть контакты, осмотреть их на предмет посторонних веществ. При необходимости обработать надфилем.

Расположение предохранителя

Самая частая неисправность на Шевроле Лачетти – выгорание защитного элемента. Необходимо менять предохранитель прикуривателя. Монтажный блок находится на торце передней консоли, с левой стороны. Это расположение одинаково для всех модификаций: седана, универсала, хэтчбека.

Чтобы добраться до блока следует открыть дверь водителя. Необходимо снятие декоративной панели. Держится она на пластиковых защелках, поэтому снимать ее нужно аккуратно. Сзади расположена инструкция и пинцет, помогающий вытаскивать элементы.

Для ремонта потребуется вытащить предохранитель F19, отвечающий за прикуриватель Шевроле Лачетти, а затем заменить его новым

Важно, чтобы деталь совпадала по номиналу с указанным производителем (15 ампер). В противном случае есть риск оплавления изоляции проводов, короткого замыкания, пожара

Советы для автомобилистов

На некоторых комплектациях легковых автомобилей Шевроле Лачетти (Chevrolet Lacetti), кроме прикуривателя, расположенного на передней консоли справа от пепельницы, есть ещё одно аналогичное гнездо в нише консоли, которое можно использовать в качестве розетки для подсоединения дополнительных устройств, которым требуется питание от источников тока, имеющихся на автомобиле. Хорошо то, что эти гнёзда получают питание через разные предохранители F18 и F19, номинал которых равен пятнадцати амперам.

Чаще всего гнездо прикуривателя перестаёт работать из-за перегорания предохранителя F19 (15А), расположенного в монтажном блоке, находящемся в торце левой стороны передней панели. Чтобы до него добраться, нужно распахнуть левую переднюю дверь автомобиля и открыть крышку монтажного блока. Предохранитель синего цвета F19 стоит в правом ряду, третьим сверху, а перегорает он из-за короткого замыкания в гнезде прикуривателя.

Если после замены перегоревшего предохранителя F19 и проверочного включения прикуривателя в работу, которое нужно делать при включённом зажигании, этот предохранитель вновь перегорает, то гнездо прикуривателя придётся снять с передней консоли и найти причину короткого замыкания. Чаще это происходит из-за того, что одна из положительных пластин коснулась корпуса гнезда, которое подсоединяется на «массу» автомобиля. В этом случае, при помощи плоской отвертки необходимо немного отогнуть внутрь эту пластину и гнездо вновь будет готово к работе.

Возможна и более серьёзная неисправность, когда на обратной стороне гнезда плавится специально установленная шайба из легко плавящегося материала, предназначенная для защиты от возникновения возгорания, которое может возникнуть из-за перегрева плюсового контакта. Такое гнездо прикуривателя придётся выкинуть, а вместо него поставить новое гнездо.

Иногда, при включении прикуривателя, он не может зафиксироваться в гнезде и обратно возвращается в выключенное положение. Происходит это по причине того, что сильно разогнулись два усика закреплённых на центральном положительном контакте, предназначенных для фиксации прикуривателя во включенном положении. Для восстановления работоспособности гнезда прикуривателя их нужно вернуть в исходное положение при помощи плоской отвёртки. Только делать это нужно с вытащенным из монтажного блока предохранителем F19, чтобы не произошло короткое замыкание.

На Шевроле Лачетти есть два гнезда, которые можно использовать как для прикуривания, так и в качестве питания для подключения различных внешних устройств.

Способы диагностики реле бензонасоса

Представим ситуацию, автомобиль не заводится, потому что бензонасос не качает топливо. В этой ситуации первым делом начинают проверку целостности электрической цепи, а только после этого заменяют сам бензонасос. Любое реле такого типа можно очень просто диагностировать на слух. При срабатывании раздается характерный щелчок, который хорошо слышно со стороны переднего пассажира. Это говорит об исправности самого управляющего rele.

Даже если не удалось расслышать щелчки, то следующим сигналом послужит звук срабатывающего бензонасоса — жужжание работающего электродвигателя, который создает рабочее давление в топливной магистрали. Если этого не произошло, то вероятнее всего в цепи произошел обрыв.

Проверить реле на исправность можно двумя способами:

1. Замена на заведомо рабочее. Взять его можно с соседнего разъема или вытащить из блока предохранителей с аналогичной маркировкой, но не отвечающее за запуск мотора. Например, реле головной свет или система охлаждения.
2. Вытащить подозрительную деталь из разъема. Взять кусочек провода с зачищенными концами. Замкнуть контакты 30 и 87 на монтажном блоке. Таким образом, цепь бензонасоса окажется замкнута напрямую. Если двигатель в этом случае не запускается, то причина кроется в чем-то другом, а реле можно считать исправным.

Что такое реле

Реле называется выключатель электромагнитного действия, который предназначен для коммутации при скачкообразных изменениях входной величины (ток, напряжение) в электрических цепях. Говоря простыми словами, это устройство, которое включается при подаче на него сигнала в виде напряжения, и выключается при исчезновении напряжения. Ток, который коммутирует устройство очень низкий, а для запуска бензонасоса необходима сила тока большой величины. Поэтому его называется еще и своего рода усилителем.

Из чего состоит

Релюшек существует разное количество, но практически все они выполняют схожие функции. Состоит это устройство из контактной группы, которые мы можем увидеть, сняв его с колодки. Внутри него находится катушка с определенным количеством витков медной проволоки, возвратной пружинки и якоря. Все это собрано в определенной последовательности и расположено на плате. Фото контактной группы и форму реле можно увидеть ниже или же ввести в поисковике и посмотреть все виды и типы. Нас интересует реле бензонасоса Нивы Шевроле, которое имеет такой вид.

Принцип действия реле. Реле бензонасоса используется лишь в двигателях с инжекторным типом. В карбюраторных используется бензонасос механического действия. В автомобиле Нива (инжекторной) используется электрический бензонасос на 12В. В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке. Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.

Расположение в Ниве

С правой стороны под бардачком находится крышка, а под ней располагается часть электроники автомобиля Нива, вторая часть находится под торпедой со стороны водителя. Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером. Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива.

расположение блока реле в авто

Проверка работоспособности

Чтобы определить исправно ли работает данное устройство, можно использовать два метода:

1. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя. Заменив временно релюшки, можно пробовать запустить двигатель, если при повороте ключа закачка топлива началась, то причина поломки устранена.
2. Первый метод предполагает наличие запасного реле. В случае его отсутствия, необязательно мчаться на авторынок и тратить деньги, если нет полной уверенности в его неисправности. Можно сделать перемычку из кусочка проволоки. Можно использовать тонкую проволоку, так как ток в цепи управления устройства небольшой. Этой перемычкой закоротить два контакта на колодке под номером 30 и 87. Их расположение можно определить по картинке на релюшке. Во время замыкания этих контактов необходимо включить зажигание либо сделать это в конце. Если насос в таком случае сработает, то теперь необходимо заменить само устройство переключения. Использовать перемычку на постоянной основе запрещено, она применяется исключительно для определения неисправности.

Возникают ситуации, что при повороте ключа, работа насоса не осуществляется даже при наличии перемычки или нового сменного устройства. А предохранитель находится в исправном состоянии. Это, скорее всего, говорит о том, что вышел из строя насос. Необходимо измерить с помощью вольтметра напряжение на его контактах, если вольтметр покажет наличие 12В, то смело можете покупать новый насос. Если же питания не будет, то это свидетельствует о повреждении цепи питания.

Можно ли отремонтировать реле? Если причина неработоспособности бензонасоса определена, и заключается в неисправности устройства, то исправить ее можно заменив на рабочее. Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое. Стоимость реле на Нива Шевроле колеблется от 200 до 350 рублей. Ремонт у специалиста будет стоить примерно так же, делать выводы вам, стоит ли его ремонтировать. Зная расположение этого электронного устройства, основной принцип работы и способы проверки на работоспособность в Ниве Шевроле, можно смело пробовать устранять проблему неисправности работы бензонасоса самостоятельно.

Кнопки кондиционера Лачетти

Данный фотоотчет поможет Вам быстро вернуть к жизни кнопки кондиционера Лачетти и решить проблему не включения обогрева заднего стекла.

Если у Вашего Лачетти не включается кондиционер или обогрев заднего стекла, а может и всё вместе, тогда эта статья поможет Вам быстро это исправить своими руками.

Эта проблема неизбежно возникает через несколько лет эксплуатации Шевроле Лачетти. В интернете уже достаточно обсуждалась эта тема, но я хочу более подробно показать, как её исправить, чтобы даже новичку это не составило труда.

Вся проблема данной неисправности заключается в крайне низком качестве пайки на плате, где находятся данные кнопки.

Сложного в этом ремонте особо ничего нет. Если когда-нибудь видели паяльник, тогда справитесь без проблем. У меня на это уходит не больше часа времени.

Не горит ближний свет на Шевроле Лачетти

Эта ситуация возникает намного чаще, чем предыдущая и вариантов поиска неисправности может быть много, начиная от сгоревших ламп (да-да, нередко обе лампы сгорают одновременно) и заканчивая неисправным подрулевым переключателем.

Первым делом, по моему мнению необходимо локализовать часть схемы, в которой находится проблемное место. Самым быстрым и простым способом это сделать является замер напряжений на предохранителях ef20 и ef27 в моторном отсеке.

Это два предохранителя 10 А, которые выделены желтым овалом. Необходимо извлечь предохранитель, включить зажигание и ближний свет фар. На одном из двух контактов блока предохранителей (обычно на правом, если стоять лицом к лобовому стеклу) должно присутствовать напряжение больше 11В.

На фото один предохранитель уже извлечен для замера

Если напряжение присутствует, значит неисправность находится на участке от блока предохранителей к лампам фар. Необходимо проверить проводку, лампы, разъёмы ламп и «массы» фар.

Но чаще случается так, что напряжение на блоке предохранителей отсутствует. Это означает, что проблема кроется на участке от подрулевого переключателя к блоку предохранителей и самым главным подозреваемым тут является печально известный разъём S201.

На схеме он изображен из нескольких частей, но на самом деле он представляет собой одно целое и является не столько разъёмом, сколько перемычкой.

Он не выдерживает большого тока ламп и со временем начинает плавиться до полной потери контакта. Данный разъём, вроде бы, устранили в машинках после 2008 года выпуска. Изначально была информация, что данная проблема ушла на авто с 2007 года выпуска, но как показала практика — это не так и автомобили 2007 года также подверглись данному недугу.

Моторный отсек

Найти расположение под капотом просто. Он находится между АКБ и бачком антифриза системы охлаждения двигателя.

Для защиты от попадания воды и пыли предохранители закрыты пластиковой крышкой (черного цвета). Крышка корпуса фиксируется на двух защелках. Демонтаж выполняется руками — нужно отщелкнуть зажимы.

Внутри выглядит так:

Расшифровка предохранителей моторного отсека

Согласно схеме, каждый предохранитель отвечает за определенную цепь, что позволяет минимизировать нагрузку на него. Еще это предотвращает одновременный выход из строя нескольких цепей автомобиля.

№	Обозначение	Мощность, A	За что отвечает
А — пинцет для извлечения предохранителей	FUSE PULLER*
Ef1	ВАТТ MAIN	30	Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач
Ef2	ABS	60	Блок управления АБС, исполнительный блок АБС
Ef3	BLOWERMOTOR	30	Электровентилятор климатической установки
Ef4	IGN-2	30	Электростеклоподъемники, электропривод зеркал заднего вида, стартер
Ef5	IGN-1	30	Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя
Ef6	ELEC FAN LO	20	Электровентилятор системы охлаждения двигателя (малая скорость вращения)
Ef7	DEFOG	30	Электрообогрев заднего стекла
Ef8	ELEC FAN HI	30	Электровентилятор системы охлаждения двигателя (высокая скорость вращения)
Ef9	POWER WINDOW	20	Электростеклоподъемники (кроме двери водителя)
Ef10	DIS	15	Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания
Ef11	ECM	10	Цепь питания главного реле
Ef12	HEADLAMP	25	Фары головного света, подсветка приборов и органов управления
Ef13	STOP	15	Сигнал торможения
Ef14	DR’S P/WDO	20	Элекгростеклоподьемники (дверь водителя)
Ef15	H/L HI	15	Дальний свет фар
Ef16	HORN	15	Звуковой сигнал
Ef17	A/C	10	Компрессор кондиционера
Ef18	FUEL PUMP	15	Цепь питания топливного насоса
Ef19	PASS F/BOX	15	Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника
Ef20	H/L LO LH	10	Ближний свет (левая фара)
Ef21	EMS	15	Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя
Ef22	INJECTOR	15	Форсунки, система рециркуляции отработавших газов
Ef23	IL LH	10	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
Ef24	FOG	15	Противотуманные фары
Ef25	MIR HEAT	10	Электропривод и электрообогрев зеркал заднего вида
Ef26	DOOR LOCK	15	Система центральной блокировки замков
Ef27	H/L LO RH	10	Ближний свет (правая фара)
Ef28	IL RH	10	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
Ef29	SPARE	10	Не используется
Ef30	SPARE	15	Не используется
Ef31	SPARE	25	Не используется

Расшифровка реле моторного отсека

Рядом с предохранителями подкапотного модуля располагаются реле, отвечающие за работу ряда электрических приборов или механизмов.

Расшифровка:

№	Обозначение	Артикул	За что отвечает
1	ILLUMINATION RELAY	96190187	Подсветка приборов и органов управления
2	HORN RELAY	96190187	Звуковой сигнал
3	MAIN RELAY	96190189	Главное реле/реле зажигания
4	HEAD LAMP RELAY	96190189	Блок-фары
5	FRT FOG RELAY	96190187	Противотуманные фары
6	A/C COMP RELAY	96190187	Муфта компрессора кондиционера
7	FUEL PUMP RELAY	96190189	Топливный насос, катушки зажигания
8	POWER WINDOW RELAY	96190189	Элекгростеклоподьемники
9	ELEC FAN LO RELAY	96190189	Элекгровентилятор системы охлаждения двигателя (малая скорость вращения)
10	DEFOG RELAY	96190189	Электрообогрев заднего стекла
11	ELEC FAN HI RELAY	96190189	Элекгровентилятор системы охлаждения двигателя (высокая скорость вращения)
