Системный электрический предохранитель daewoo nexia 1994+

Процесс снятия и замены

Если требуется заменить предохранитель, то помните о том, что следует использовать новый элемент такой же мощности, как и сгоревший.

Конечно же, предохранители между собой взаимозаменяемы, однако, учитывайте тот факт, что разным цепям в проводке вашего автомобиля необходима разная защита. Если вы не знаете, какая мощность у выгоревшего элемента, то просто посмотрите на него: на детали указаны цифры, это и есть мощность.

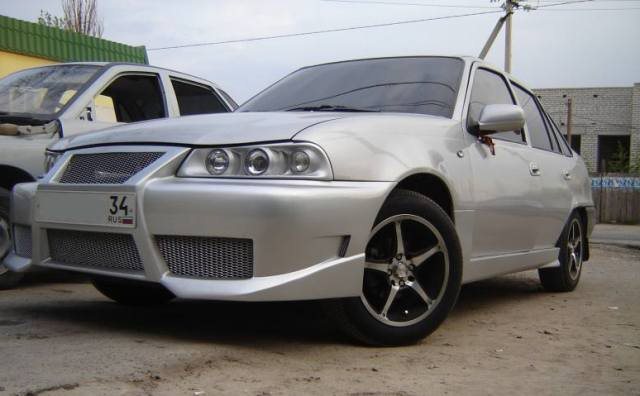

Транспортное средство Daewoo Nexia

В том случае, если вы недавно заменили элемент, но он практически сразу же вновь перегорел, то это может быть следствием короткого замыкания. Для начала нужно ликвидировать саму причину, то есть проверить участок проводки, за который отвечает реле или предохранитель, и избавиться от нее. На практике обычно основными причинами систематического выхода из строя элементов является оборвавшийся или износившийся провод. Поэтому перед заменой элемента его лучше будет заменить.

Также воздержитесь от установки самодельных устройств. Очень часто автомобилисты допускают такие ошибки, но ни к чему хорошему такие действия не приводят. Итак, приступим к замене предохранителей.

Откройте капот вашей машины и найдите АКБ. Перед тем как лезть в блок, необходимо отключить аккумуляторную батарею, для этого скиньте минусовую клемму. Найдите место, где установлен ваш БП и снимите с него защитную пластиковую крышку. Затем вам нужно будет найти тот элемент, который, по вашему мнению, вышел из строя. Если у вас не работает печка или прикуриватель, то этот вовсе не значит, что вышел из строя именно предохранитель. Проблема в функционировании может заключаться непосредственно в самом устройстве. Тем не менее блок нужно проверить в первую очередь. Чтобы найти нужный вам предохранитель, вы можете воспользоваться схемой, предоставленной нашим сайтом или посмотреть на обратную сторону крышки. На ней нанесена съема БП с отвечающими за электрооборудование деталями. Если деталь действительно вышла из строя, то плавкая нить, находящаяся внутри нее, будет оборванной или перегоревшей. Но если вы заметили, что расплавился сам пластиковый корпус элемента, то это свидетельствует не только о его поломке, но и о коротком замыкании, в результате которого он расплавился. Также следует добавить, что иногда визуально деталь целая, хотя соединение внутри нити нарушено. Просто посмотрев на нее поломку выявить не получится. Тогда вам придется проверить состояние устройства при помощи специального прибора омметра или вставить в гнездо выгоревшего элемента новый. Демонтируйте деталь, используя специальные щипцы. Итак, установите на место устройство с необходимым номиналом. Как сказано выше, номинал (то есть цифры на предохранителе) должны совпадать. Проверьте работоспособность электрооборудования, функционирование которого до этого вас не устраивало. Чтобы произвести замену реле, следует действовать по аналогичной инструкции. Для начала определите, какое именно реле следует заменить. Извлеките его руками, одновременно потягивая вверх и вниз

Делайте это осторожно, чтобы не испортить гнездо. Чтобы проверить работоспособность реле, установите на его место то, в котором вы точно уверены, что оно рабочее

Проделав все работы по замене, установите на место крышку монтажного блока, после чего подключите аккумуляторную батарею.

Проблемы в работе

Несмотря на непростое устройство, которое представялет собой стартер Дэу, при небольших поломках его совсем несложно будет вернуть в обратное работоспособное состояние. Для этого достаточно знать причину.

Например, если не срабатывает тяговое реле, первоисточников ее возникновения может быть множество. Если при включении стартера DAEWOO NEXIA не вращается якорь и не срабатывает тяговое реле, то, возможно, все дело всего лишь в разряженной аккумуляторной батарейке. Как вариант причины может быть замыкание или обрыв сети в реле. Те же самые причины (совместно с окислением клемм аккумуляторной батареи могут быть и в том случае, если при включении тяговое реле срабатывает, но якорь вращается слишком медленно.

Включился стартер, но не вращается якорь и не работает маховик? Проблему можно решить заменой муфты, привода или маховика (в зависимости от поломки).

Если же кажется, что при включении стартера слышен чрезмерный шум, то возможно, вся причина — в чрезмерном износе подшипников (которые достаточно будет поменять).

Возможно, что повреждены только лишь зубья шестерни привода или маховика (тоже будет достаточно замены). Хотя иногда проблема оказывается совсем незначительной — просто ослаблено крепление стартера (для устранения этого недостатка нужно будет всего лишь подтянуть гайки крепления).

В любом из указанных случаев, конечно же, можно отремонтировать и стартер и самостоятельно. Однако следует помнить о том, что в модели Дэу Нексия подобная запчасть находится на задней стороне двигателя. Это означает, что подобную работу можно будет проводить только на смотровой яме, эстакаде или подъемнике. Сверху открутить и снять его из-под впускного коллектора будет очень проблематично (к тому же, велика вероятность пораниться). Так что если у вас нет соответствующего опыта, в случае поломки можно смело обращаться в специализированные автомастерские, где быстро и недорого решат подобную проблему.

Блок предохранителей Нексия

Как и во всех европейских автомобилях тех времен, в Нексии реализован блок предохранителей с предохранителями вилочного типа. Это гораздо удобнее, чем старые патронные элементы. Каждый предохранитель отвечает за определенный участок цепи. В случае перегрузки или короткого замыкания, предохранитель не позволяет причинить вред электрооборудованию, находящемуся в цепи после него. Основное правило, которым нельзя пренебрегать, заключается в том, любое использование перемычек, коротящих контакты наглухо, жучков, недопустимо. Как недопустимо и применение предохранителей, не соответствующих номиналу. Если предохранитель будет иметь сопротивление ниже номинального, он перегорит, а если значительно выше, то перегорит оборудование, которое он должен был защищать.

5. Электрические разъемы, предохранители и реле

20.5.1. Электрические разъемы проводки и расположение контактов с «массой»

ОБЩИЕ СВЕДЕНИЯ

Электрические разъемы

Х2	Разъем проводки приборной доски и переднего пучка (14)
Х2А	Разъем проводки приборной доски и переднего пучка (8)
ХЗ	Разъем проводки приборной доски и электропроводки систем двигателя (14)
ХЗА	Разъем проводки приборной доски и электропроводки систем двигателя (4)
Х4	Разъем проводки приборной доски и электропроводки системы впрыска топлива (14)
Х4А	Разъем проводки приборной доски и электропроводки системы впрыска топлива (8)
Х4В	Разъем проводки приборной доски и электропроводки системы впрыска топлива (2)
Х41	Разъем проводки системы впрыска топлива и удлинительной проводки ЭБУ (20)
Х42	Разъем проводки системы впрыска топлива и удлинительной проводки ЭБУ (14)
Х43	Разъем проводки системы впрыска топлива и проводки ЭБУ (20)
Х5	Разъем проводки приборной доски и напольного пучка (20)
Х5А	Разъем проводки приборной доски и напольного пучка (10)
Х61	Разъем проводки приборной доски и электропроводки левой передней двери (14)
Х62	Разъем проводки приборной доски и электропроводки правой передней двери (14)
Х63	Разъем проводки приборной доски и электропроводки левой задней двери (7)
Х64	Разъем проводки приборной доски и электропроводки правой задней двери (7)
Х7	Разъем проводки приборной доски и электропроводки АБС (6)
Х8	Разъем напольного и заднего пучка электропроводки (14)
Х81	Разъем заднего пучка и электропроводки задних приборов освещения и сигнализации (2)
Х82	Разъем заднего пучка и электропроводки багажника (2) – автомобили с трех- и пятидверным кузовом
Х9	Разъем проводки системы впрыска топлива и электропроводки двигателя типа DOHC (2) – автомобили, оснащенные двигателями с двумя распределительными валами
X11А	Разъем проводки приборной доски и электропроводки приборной доски (16)
Х11В	Разъем проводки приборной доски и электропроводки приборной доски (12)
Х11С	Разъем проводки приборной доски и электропроводки приборной доски (6) – автомобили с автоматической 4-ступенчатой трансмиссией
Х12	Разъем проводки приборной доски и электропроводки центральной консоли (5)
Х13	Разъем проводки приборной доски и электропроводки надувной подушки безопасности (4)
Х14	Разъем проводки приборной доски и электропроводки аудиосистемы (13)

Расположение контактов с «массой»

1	В центре рулевой колонки
2	Рядом с аккумуляторной батареей
4	В верхней части блока цилиндров двигателя
5	В багажнике
6	Под сиденьем водителя
B	Непосредственный контакт корпуса устройства с кузовом автомобиля

Daewoo Nexia › Logbook › Nexia не крутит стартер — РЕШЕНО (СИГНАЛИЗАЦИЯ)!

Всем привет! Нужна помощь определить поломку, напишу что уже делал:

Завел машину с автозапуска (alligator s825), проехал, заглушил. Завожу с ключа, стартер не крутит. Пробую автозапуск, зажигание включается, стартер не крутит. В салоне щелкает релюшка при попытке крутить стартер (возможно, в сигнализации). Из-под капота никаких щелчков не слышно. Погуглил, проверил клеммы акб, все нормально, сбрасывал их, нет результата. Проверил КГ, при повороте ключа на стартер на фиолетовом проводе появляется +12. Проверил предохи 30А у сигналки, норм. Управляющий стартером сиреневый провод не проверял пока, на нем должен быть + при попытке автозапуска, или просто с ключа. Предохранитель на этом сиреневом проводе не нашел. Может совпадение, проблема появилась, как только похолодало. Пытался контакты замкнуть на стартере, но не получилось, или не то замыкал. Неудобно подлазить туда… Подскажите в чем может поломка, и как все-таки замкнуть стартер напрямую?

ПРОБЛЕМА РЕШЕНА! РЕШИЛ ТАКИ ЗАМКНУТЬ ОТВЕРТКОЙ КОНТАКТЫ НА ВТЯГИВАЮЩЕМ, ПОДЪЕХАЛ БЫВАЛЫЙ МУЖИЧОК НА НЕКСИИ N100, ПОКАЗАЛ ГДЕ ЗАМКНУТЬ, ЗАВЕЛАСЬ. ОН РЕКОМЕНДОВАЛ ИСКАТЬ ОБРЫВ ДО УПРАВЛЯЮЩЕГО ПРОВОДА ВТЯЩИВАЮЩИМ РЕЛЕ. ИМ У МЕНЯ УПРАВЛЯЕТ СИГНАЛКА. ОКАЗАЛОСЬ, ТО НА НЕМ (ТОЛСТЫЙ СИРЕНЕВЫЙ ПРОВОД ИЗ СИЛОВОГО РАЗЪЕМА УПРАВЛЕНИЯ АВТОЗАПУСКОМ) ТО БЫЛ +, ТО НЕТ. КОГДА ЗАМЫКАЛ НА СИРЕНЕВЫЙ ПРОВОД НА КГ НА 30 КОНТАКТ КГ В ОБХОД СИГНАЛКИ, ТО СТАРТЕР КРУТИЛ. ПРОВЕРИЛ ПРЕДОХИ СИГНАЛКИ 30А, ЦЕЛЫЕ. ВСТАВИЛ ШТЕКЕР ПЛОТНЕЕ, ПЕРЕУЛОЖИЛ ПРОВОДА, ВСЕ СТАЛО НОРМ. ГРЕШУ ЛИБО НА НЕПЛОТНЫЙ КОНТАКТ В ШТЕКЕРЕ СИГНАЛКИ, ЛИБО НА ВСТРОЕННОЕ РЕЛЕ В СИГНАЛКЕ.

МУЖИКИ! С ПРАЗДНИКОМ 23 ФЕВРАЛЯ!

Блок предохранителей и реле Daewoo Nexia N100

Плавкие вставки, предохранители и реле включения электрооборудования автомобиля установлены в блоке, расположенном слева за панелью приборов.

Цвет предохранителя	Максимальная сила тока, А
Серый	2
Светло-коричневый	5
Коричневый	7,5
Красный	10
Светло-голубой	15
Жёлтый	20
Светло-зелёный	30
Оранжевый	40

Часть блока предохранителей и реле, закрываемая крышкой панели приборов

Реле и включаемые ими цепи
№	Включаемые цепи
1	Реле-прерыватель указателей поворота и аварийной сигнализации
2	Электровентилятор системы охлаждения (высокая скорость)
3	Топливный насос
4	Противотуманные фары

Предохранители и защищаемые ими цепи
№	Ток, A	Защищаемые цепи
F1	ЕСМ	10	Электронный блок управления двигателем
F2	ILLUMINATION	10	Габаритное освещение
F3	ЕСМ2	—	Резерв
F4	HEAD LAMP H/BEAM	20	Дальний свет фар
F5	H/LAMP LH L/BEAM	10	Ближний свет и электрокорректор (левая фара)
F6	H/LAMP RH L/BEAM	10	Ближний свет и электрокорректор (правая фара)
F7	FUEL PUMP	30	Топливный насос, форсунки
F8	HAZARD LIGHT	20	Указатели поворота (аварийная сигнализация), сигналы торможения
F9	WIPER	30	Стеклоочиститель и стеклоомыватель
F10	FUEL DOOR	10	Электропривод замка крышки люка заливной горловины топливного бака
F11	AIRCON	10	Реле компрессора системы кондиционирования
F12	BLOWER MOTOR (LOW)	30	Электровентилятор системы охлаждения (низкая скорость)
F13	CLUSTER CIGAR CHIME	20	Щиток приборов, цифровые часы, прикуриватель, зуммер, фонари света заднего хода, генератор, обогрев заднего стекла
F14	HORN BLOWER MOTOR (HIGH)	30	Звуковой сигнал, электровентилятор системы охлаждения (высокая скорость)
F15	ROOM LAMP ANT	20	Плафоны освещения салона и багажного отделения, электропривод антенны
F16	POWER WINDOW	30	Электростеклоподъемники
F17	AUDIO (IGN)	10	Автомагнитола (питание от замка зажигания)
F18	AUTO TRUNK DOOR LOCK AUDIO (ВАТТ)	30	Автомагнитола (питание от аккумуляторной батареи), электрообогреватель заднего стекла, электропривод замка крышки багажного отделения, центральный замок

Нижняя часть блока предохранителей и реле

Реле и включаемые ими цепи
№	Включаемые цепи
5	Электровентилятор климатической установки (максимальная скорость)
6	Прерывистый режим стеклоочистителя
7	Электрообогрев заднего стекла (с функцией автоматического отключения)
8	Ближним свет фар (при включении ламп дальнего света)
9	Звуковой сигнал
10	Компрессор системы кондиционирования
11	Электровентилятор системы охлаждения (малая скорость)
12	Фары
13	Наружное освещение
14	Зуммер

Предохранители и защищаемые ими цепи
№	Ток, А	Защищаемые цепи
F19	30	Электровентилятор климатической установки
F20	30	Противотуманные фары

Замена предохранителей и реле

Последовательность выполнения 1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем крышку панели приборов.

3. По схеме, нанесенной на обратной стороне крышки, и таблицам (см. выше) находим предохранитель неисправной цепи и извлекаем его.

Неисправный предохранитель можно определить по перегоревшей нити.

4. Устанавливаем новый предохранитель соответствующего номинала.

5. Для замены реле извлекаем его из блока, предварительно определив неисправное по таблице (см. выше).

6. Устанавливаем на место крышку блока.

стартер не крутит и не щелкает, причины

Отказ двигателя в запуске — самая неприятная ситуация. Особенно, когда нет времени и впереди куча дел. Для Дэу Нексии, к сожалению, отказ стартера стал хронической болезнью. Радует лишь то, что любую неисправность в нашем автомобиле можно устранить своими руками и достаточно быстро. Если знать, где искать причины.

Не крутит стартер на Нексии. Ищем причины вместе

При повороте ключа в замке зажигания в стартовое положение мы не слышим никакой реакции от стартера — довольно распространённая поломка для Нексии. Причём, в 80% случаев виноват совсем не стартер, но обо всем по порядку. В первую очередь проверяем стартер на работоспособность. Для этого берём мощную короткую отвёртку и начинаем диагностику.

1. Включаем зажигание, КПП устанавливаем на нейтральную передачу и затягиваем ручник.
2. Открываем капот и ищем стартер.

   Находим стартер.

   Очищаем клеммы от грязи.

3. Видим три клеммы — одна сверху и две большие снизу. Верхняя клемма отвечает за работу втягивающего реле, которое и запускает электродвигатель стартера.
4. Чтобы проверить втягивающее реле, замыкаем верхнюю и плюсовую (большую, дальнюю от корпуса стартера) клемму, красные стрелки на фото. Реле должно сработать, шестерня вступить в зацепление с маховиком, а силовой контакт запустить электродвигатель. То есть, если при включённом зажигании замкнуть эти две клеммы, стартер должен запустить двигатель. Если втягивающее реле не срабатывает, стартеру нужен ремонт.

   Проверяем втягивающее реле.

5. Если этого не произошло, замыкаем две нижние клеммы, зелёные стрелки на фото. Должен запуститься электродвигатель стартера без зацепления с венцом маховика. Если электродвигатель молчит, значит имеем дело с замыканием обмоток или другими неисправностями ротора или статора мотора.

   Проверяем электродвигатель стартера.

Если же оба теста пройдены и стартер в принципе работает, причину ищем по цепи до него.

Контактная группа — причина отказа стартера

Но, пожалуй, самая распространённая причина отказа стартера — выход из строя контактной группы.

Если стартер сам по себе работает, как показал первый тест, то с огромной долей вероятности можно грешить именно на контактную группу замка зажигания. Дело в том, что при проектировании электросхемы инженеры не учли высокой нагрузки на контакты замка зажигания. Во время запуска двигателя напряжение от АКБ подаётся напрямую на контактную группу и при включении стартера через контакты проходит большой ток, они греются и со временем выгорают.

Как не допустить поломки контактной группы

Конечно, можно просто заменить контактную группу на Нексии, однако нет гарантии, что история с выгоранием контактов не повторится. Чтобы избежать возникновения проблемы в дальнейшем, необходимо разгрузить контакты 15 и 30 контактной группы. Для этого необходима установка разгрузочного реле между этими контактами. Подойдёт обычное реле стартера от ВАЗ 2108, включённое по схеме между контактами 15 и 30.

Новая контактная группа.

Реле стартера – на 30 А (ВАЗ-2108) или на 50 А (ВАЗ-2110).

Контактный клеммы.

Разбираемся в схеме подключения: можно разгрузить не только цепь зажигания (контакты 30 и 15), но и цепь стартера (контакты 30 и 50).

Подсоединяем провода к клеммной колодке.

Добираемся до замка зажигания, сняв кожухи рулевой колонки.

Собираем электрическую схему.

Проверяем АКБ

Ещё одна причина нерабочего стартера — разряженный аккумулятор или окисленные контакты на его клеммах.

Проверяем состояние аккумулятора, контактных клемм и проводов.

При возникновении ситуации, когда стартер не крутит, проверяем напряжение на клеммах АКБ и при необходимости заряжаем её. Кроме этого, полезно проверить плотность контакта на плюсовом выводе самого стартера. Клеммы АКБ зачищают и смазывают токопроводящей смазкой, контакт плюсового провода зачищают и плотно закручивают. Таким образом можно избежать проблем с запуском двигателя в дальнейшем. Всем мгновенных запусков и солнечных дорог!

carfrance.ru

Дополнительные предохранители Дэу Нексия

Часто владельцы Нексии оснащают свой автомобиль дополнительным электрооборудованием, которое не устанавливается в штатных комплектациях. При грамотной установке и подключении подобные устройства защищаются дополнительными предохранителями и реле непосредственно в их электропроводке.

Так для дополнительных световых приборов и ДХО характерно расположение предохранителей в моторном отсеке или под приборной панелью. Электрические компоненты системы подогрева сидений чаще всего размещают в салоне и для доступа к ним нужно разобрать нижнюю часть центральной консоли или снять облицовку тоннеля в районе рычага КПП.

Следует помнить, что подключение большого количества дополнительных энергопотребителей может негативно влиять на зарядку аккумулятора и работу электрической системы машины.

Daewoo Nexia › Бортжурнал › Замена блока предохранителей

Предыстория: через несколько недель после покупки машины, обратил внимание что не открывается багажник с кнопки, да и появляется запах в салоне после включения обогрева заднего стекла. Заглянув в блок предохранителей обнаружил, что предохранитель F18 не то что перегорел — он расплавился! И заодно «поплавил» место посадки

С большим трудом его вытащил пасатижами… Временной мерой была установка выносной колодки с предохранителем. После этого заработала кнопка открывания багажника. Однако пришлось отказаться от использования обогрева заднего стекла, так как предохранитель в выносной колодке также пытался повторить судьбу своего собрата из слота F18 :), что сопровождалось характерным запахом.

Ну и так как мои эстетические чувства были задеты данным событием, решил купить новый корпус блока предохранителей, и инсталлировать его вместо старого блока. Заодно прикупил крышку для него (позже выяснилось, что ее не было неспроста).

Чувства чувствами, а вот руки никак не доходили поменять его. И вот в один прекрасный летний день, чудо все таки свершилось. Весь процесс занял не более часа. Клеммы вытаскиваются без особых проблем — с двух сторон «язычки» подгибаются отверткой (со стороны предохранителей), далее просто вытаскиваются за провод (проще чем на колодке стеклоподъемника хах!). Чтобы ничего не перепутать — «свежевынутый» провод (предварительно отогнув язычки обратно) вставлялся в новый блок.

Ну и вот собственно результат:

Хотел обратно поставить предохранитель F18, да вот беда провода срезал под самые клеммы, а вот достать клеммы самая настоящая проблема! Но это уже совсем другая история)

Позже был найден виновник плавления предохранителей:

По всей видимости прошлый хозяин решил поставить обогрев стекла, и врезал его в фиолетовый провод (обогрева заднего стекла), у разъема х5, без лишних заморочек в виде реле, отдельных кнопок и т.д. Но вот только странно: предохранитель должен был перегореть, а не расплавиться, или я чего-то недопонимаю? Кстати пред стоявший в F18 не был похож на китайский.

Источник

Назначение реле Daewoo Nexia

Предназначены для включения силовых приборов повышенной производительности. Если использовать обычный выключатель – он быстро сгорит.Служат своеобразным выключателем.

Реле габаритов

В моделях машин 2003 и других годов производства, габаритные огни питаются через блок К3. Это обычный элемент, заменяемый за 15 минут.

Реле фар

Оптические элементы машины обладают сложной структурой. Здесь разгрузочное реле противотуманок К4 для передней и задней части. Отдельно выведены выключатели К5, одновременно служащие для активации габаритов. Система нужна, чтобы уберечь основную релюшку от расплавления. Когда работает только один элемент без разгрузки, он сильно греется.

В отличие от ПТФ, головная оптика менее требовательна. Особенно, когда пользователь монтирует диодные лампы. Для ее работы достаточно одного элемента К6.

Реле бензонасоса

К3 отвечает за топливный насос, независимо от того 16 или 8 клапанов стоит на двигателе. Расположение элемента можно посмотреть на фото.

Где находится реле стартера

В обычном виде не существует, его роль выполняет втягивающее. Расположение детали стандартное для всех машин. Оно крепится на 2 болта к корпусу пускового мотора.

Реле указателей поворота

К2 также включает только одну схему. В стандартной цепи машины деталь расположена в основном блоке и имеет типичную конструкцию. Цена устройства не превышает 50 рублей и заменить его можно самостоятельно. Каталожный номер продукта зависит от производителя и точной модификации.

Аварийная сигнализация

Реле К2 также отвечает и за аварийку так как установка не работает одновременно с поворотами – это возможно. В дополнение производитель нагрузил систему питанием звукового сигнала.

В результате такая многозадачность приводит к частым отказам и необходимости установки дополнительного устройства.

Компрессор кондиционера

Система активации муфты проходит через элемент К8 блока. В машинах, где подобного устройства нет, узел является запасным и не подключен.

Вентилятор охлаждения

Система принудительного охлаждения радиатора подразумевает два режима работы. Элемент К1 отвечает за работу устройства на второй скорости. После включения высокой частоты вращения устройство обдувается максимально интенсивно.

За низкие обороты кулера отвечает элемент К7. Он первым вступает в работу и гораздо чаще выходит из строя.

Сложная конструкция предохранителей обусловлена повышенным энергопотреблением и нагрузкой.

Реле стеклоподъемников

Отдельные модификации Нексии оборудованы электрическими подъемниками боковых стекол. В 2009 году производитель стал монтировать блоки по умолчанию. Изготовитель не учитывает, что фабричные клавиши не могут долго служить в режиме повышенной нагрузки.

Для повышения долговечности отдельные владельцы монтируют в схему системы включения через специальное реле.

Зажигание

За стабильную работу системы отвечает реле К13. Главное в работе устройства то, что снимается нагрузка с магистралей управления и проводка не греется.

Давление масла

На Нексии всех годов выпуска указанное реле монтируется на специальной перемычке блока цилиндров. Деталь устанавливается параллельно с РТН и осуществляет дубляж управления питанием бензонасоса после повышения давления более 2,8 мПа.

Если узел вышел из строя его меняют целиком.

Регулятор напряжения генератора

Устройство предназначено для стабилизации выходящего напряжения от генераторной установки. При разных скоростях вращения двигателя, показатели скачут, что может повредить проводку и оборудование машины.

Регулятор установлен возле генератора и через него проходит силовая магистраль.

Центральный замок

В машине узел расположен возле ЦЗ в нише левой передней двери. Его замена осуществляется после снятия карты и всех накладок.

Реле печки Нексия: где находится

За питание первых трех режимов работы отопителя отвечает К9. На самой высокой скорости работа вентилятора защищена элементом К12. Подобная конструкция помогает разгрузить регулятор и проводку.

Зарядка

На моделях 2010 года и более ранних, реле регулятора расположено на корпусе устройства. Проверить его работоспособность можно мультиметом. Если во время работы мотора напряжение в сети превышает отметку 16v – устройство неисправно.

Зуммер-реле

Деталь расположена на обратной стороне монтажного блока и отвечает за подачу сигнала, когда водитель вышел из машины и забыл выключить освещение.Заменить узел достаточно просто – следует просто вынуть его из паза и установить новый элемент на прежнее место.

Где находится стартер Нексии: Реле, Предохранитель

В процессе эксплуатации у некоторых водителей Нексии возникает вопрос где находится стартер? До стартера в нексии добраться достаточно проблематично, так как он находится в задней части двигателя под впускным коллектором со стороны салона автомобиля. А именно, на картере сцепления с задней стороны силового агрегата.

Чтобы снять стартер на нексии потребуется два ключа на 10 и на 13. Казалось бы просто, но это только на первый взгляд. Чтобы снять стартер потребуется подъемник или яма. Подобраться сверху к нему будет очень трудоёмко, так как предварительно необходимо снять топливную рампу, а также впускной коллектор.

Реле стартера где находится нексия?

Как такого реле в блоке предохранителей Нексии не существует. Под реле стартера подразумевается тяговое реле или втягивающее. Реле стартера находится прямо на стартере.

Ненормальная работа стартера проявляется в случае:

1. Стартер не включается – обрыв контактов. Проверьте провода на замке зажигания или контакты подходящие к стартеру.
2. При включении стартера слышны многократные повторяющиеся щелчки. Скорее всего проблема кроется в севшем аккумуляторе или в умирающем тяговом реле.
3. Стартер включается, но крутит слабо. Возможно плохо заряжен аккумулятор, плохой контакт на стартере, а также стертые щетки, или сломанное втягивающие реле.

На фото изображен стартер Нексии. Реле (втягивающее) находится сверху стартера и меняется отдельно от самого стартера.

Предохранители применяемые в Нексии

(Нажми на интересующий тебя предохранитель и узнай за что отвечает)

РЕЛЕ 1	f1 10А	f2 10А	f3 15А	f4 20А	f5 10А	f6 10А	РЕЛЕ 3
f7 30А	f8 20А	f9 30А	f10 30А	f11 10А	f12 30А	РЕЛЕ 4
РЕЛЕ 2	f13 20А	f14 30А	f15 20А	f16 30А	f17 10А	f18 30А

Какой предохранитель за что отвечает, узнай ниже.

Предохранитель F1 Электронный блок управления двигателем (ЭБУ) — 10A

Этот предохранитель отвечает за питание мозгов, если достать данный предохранитель то автомобиль не запуститься.

Предохранитель F2 Задние габариты и подсветка номерного знака — 10A

Если у Вас не работает подсветка номера и габаритные огни, то проверьте этот предохранитель.

Предохранитель F3 Предохранитель шёл на мозги, Но в некоторых моделях. — 15A

Тоже предохранитель на мозги, но в большинстве машин здесь пустое место.

Предохранитель F4 Дальний свет — 20A

Предохранитель отвечает за работу сразу обоих лампочек дальнего света, поэтому если не горит дальний свет, то проверьте этот предохранитель. Если не горит ни правая ни левая фара дальнего, то скорее причина в предохранителе, если не горит с одной стороны, то перегорела лампочка.

Предохранитель F5 Ближний свет с левой стороны и левый электрокорректор фар — 10A

Свет ближнего света с электрокорректором пучка направления света, если у вас не работает корректор и не светит ближний, то проверь предохранитель

Предохранитель F6 Ближний свет с правой стороны, правый корректор фар — 10A

Тоже самое что и f5, но правая сторона автомобиля

Предохранитель F7 Бензонасос (топливный насос в бензобаке) — 30A

На бензонасос идёт предохранитель на 30 Ампер, не рекомендуется ставить больший.

Предохранитель F8 Аварийка, боковые лампочки поворотов (поворотники) — 20A

Аварийка может замкнуть свет, если у вас перегрел этот предохранитель, то проверьте аварийку или поворотники

Предохранитель F9 Стеклоочиститель (дворники) лобового стекла — 30A

Если не работает стеклоочиститель то не факт что это предохранитель, но проверить стоит

Предохранитель F10 Заливная горловина топлива (активатор электрозамка лючка бензобака) — 10A

Зимой частая проблема – не открывается лючок, если много нажимать на кнопку скорее всего электро моторчик выйдет из строя, но перед этим проверьте предохранитель

Предохранитель F11 компрессор кондиционера (реле) — 10A

По распиновке схемы предохранителей на нексии здесь находится предохранитель на кондиционер, если нет кондиционера – нет предохранителя.

Предохранитель F12 Вентилятор охлаждения радиатора охлаждающей системы (маленькая скорость) — 30A

Читать дальше: Рейка ауди а4 б5

Важный предохранитель, всегда проверяйте его, чтобы не было проблем с охлаждением двигателям.

Предохранитель F13 Приборная панель, прикуриватель, звуковой сигнал, свет в бардачке (вещевой ящик) — 20A

Если у Вас вышибает этот пред, значит где то КЗ. Как только сгорит этот предохранитель вы сразу поймёте – панель приборов потухнет, прикуриватель перестанет работать.

Предохранитель F14 Вентилятор охлаждения нексии(максимальная скорость) — 30A

Держите всегда предохранитель целым, чтобы отсутствие охлаждения не повредило двигатель

Предохранитель F15 Лампочки освещения салона, радио-антенна — 20A

Если не горит свет в салоне, то виноват предохранитель или лампочка. Проверьте сначала предохранитель

Предохранитель F16 Электрические стеклоподъёмники — 30A

Если не работает ни один стеклоподъемник, то сгорел пред. Они сгорают обычно зимой.

Предохранитель F17 Магнитола — 10A

Если не работает магнитола – посмотри его

Предохранитель F18 Привод замка багажника, центральный замок, магнитола от батареи — 30A

Багажник не реагирует на кнопку открывания, а центральный замок и магнитола молчат? Это сгорел предохранитель.

РЕЛЕ 1 указателей поворота

РЕЛЕ 2 электродвигателя вентилятора (ВЫСОКАЯ СКОРОСТЬ)

РЕЛЕ 3 топливного насоса

РЕЛЕ 4 противотуманных фар

Ремонт

Дэу-Нексия оснащена электрооборудованием, работающим на постоянном токе с номинальным напряжением в 12 вольт. Поэтому все приборы подключены по одному принципу, и разобраться в блоке достаточно просто.

Это интересно: Как сделать автомобильный подъёмник для гаража своими руками? 2 простых для исполнения устройства

В любом случае сначала необходимо найти сам прибор. Находится блок предохранителей Дэу-Нексии в салоне автомобиля. Вне зависимости от года выпуска его принцип построения и местоположение идентичны. Однако демонтаж может быть разный в силу некоторых конструкционных изменений. Для доступа к предохранительному блоку необходимо разобрать левую часть панели. Обозначается прибор маркировками «N100» и «N150».

Демонтировав и проверив на неисправность некоторые предохранители, необходимо их заменить. При этом стоит учитывать некоторые особенности, а точнее:

1. Предохранитель нельзя брать с большим номиналом силы тока, чем указан производителем. Иначе при коротком замыкании или выходе электроцепи из строя риск возгорания увеличивается во много раз.
2. Замена элемента осуществляется на такой же. Запрещено использовать предохранители от других автомобилей.
3. Все ремонтные мероприятия проводятся аккуратно, дабы не повредить конструкцию прибора.

Важно! Ремонт блока Дэу-Нексии можно осуществлять только при выключенном зажигании, на заглушённом моторе и с отсоединёнными клеммами аккумуляторной батареи. Если установленный предохранитель перегорел снова, значит, проблема заключается или в его электроцепи, или в самом блоке. Только устранив такие «побочные» неисправности, можно добиться нормального функционирования отдельных элементов и прибора в целом

Крайне важно не решать подобные поломки какими-либо «дедовскими» или «кустарными» способами (замена проволокой, к примеру), так как подобные вещи неприемлемы к ремонту электроприборов. Осуществив нечто подобное, вы собственноручно повышаете риски возгорания вашего автомобиля

Только устранив такие «побочные» неисправности, можно добиться нормального функционирования отдельных элементов и прибора в целом

Крайне важно не решать подобные поломки какими-либо «дедовскими» или «кустарными» способами (замена проволокой, к примеру), так как подобные вещи неприемлемы к ремонту электроприборов. Осуществив нечто подобное, вы собственноручно повышаете риски возгорания вашего автомобиля

Если установленный предохранитель перегорел снова, значит, проблема заключается или в его электроцепи, или в самом блоке. Только устранив такие «побочные» неисправности, можно добиться нормального функционирования отдельных элементов и прибора в целом

Крайне важно не решать подобные поломки какими-либо «дедовскими» или «кустарными» способами (замена проволокой, к примеру), так как подобные вещи неприемлемы к ремонту электроприборов. Осуществив нечто подобное, вы собственноручно повышаете риски возгорания вашего автомобиля

Местонахождение элементов

Все потребители электроэнергии (фары, печка, кондиционер, электробензонасос и другие) подключаются через реле.

Все электрические цепи в автомобиле Дэу Нексия защищены предохранителями. Монтажный блок реле и предохранителей печки Дэу Нексия находится слева на панели приборов. Следует отметить, что на авто до 2008 г. выпуска он маркируется как 100, а после 2008 г. — 150. Но блоки совершенно идентичны, отличаются лишь доступом к ним, т. к. передняя панель у разных выпусков авто отличается.

Для доступа нужно снять крышку и на внутренней её стороне можно увидеть схему расположения всех элементов, в том числе и реле печки Нексия.

Иногда бывает, что первые три скорости у печки работают, а четвёртая — нет. Дело в том, что всего 4 скорости: с 1-й по 3-ю идут через сопротивление, а 4-я скорость — от аккумулятора, через реле. За отопление в автомобиле Нексия (вентилятор на 4 скорости) отвечает реле К12. Поэтому если не работает 4-я скорость, то нужно заменить элемент, если же он исправен, то причиной может быть неисправность реле.

Резистор печки Дэу Нексия находится под капотом на воздуховоде вентилятора и стоит около 500 р. Чтобы заменить резистор, нужно открутить кожух воздуховода на перегородке моторного отсека. Затем открутить крепёжный винт, отсоединить провода и снять резистор. Установка производится в обратном порядке.
