Двигатель дэу нексия 16 клапанов устройство грм, технические характеристики daewoo nexia 1.6 л

Общее описание силовых агрегатов

Все двигатели daewoo nexia, устанавливаемые на автомобиль представляли собой классический бензиновый 4-х цилиндровый, рядный, четырёхтактный агрегат. Конструктивно моторы были идентичны, имели одинаковую систему смазки, охлаждения, блок цилиндров.

Мотор с маркировкой G15MF имел и ряд существенных отличий от Opel Kadett E.

В системе газораспределения применялась схема, предусматривающая верхнее расположение одного распределительного вала. Каталитический нейтрализатор отработанных газов и лямбда-зонд отсутствовали.

В более новой модификации, получившей маркировку А15MF, применили небольшие конструктивные изменения. Привод газораспределительного механизма осуществлялся посредством двух распределительных валов с верхним расположением. Количество клапанов было увеличено до 4-х на цилиндр, существенно изменилась системе зажигания. На силовую установку установили лямбда-зонд и каталитический нейтрализатор.

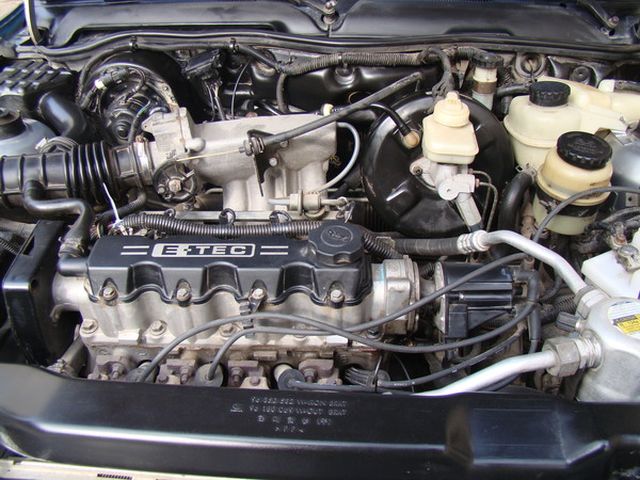

Силовая установка G15MF

Это первый двигатель, который начали устанавливать на автомобиль.

Характеристики daewoo nexia двигатель G15MF:

• Объём 1498 см³;
• Клапанов, шт. 8;
• Цилиндр, диаметр 76,5 мм;
• Поршень, ход 81,5 мм;
• Топливная система — распределительный впрыск;
• Расположение на автомобиле — поперечное;
• Коренные шейки коленчатого вала, мм — 55;
• Шатунные шейки, мм — 43;
• Мощность — 75л.с.

Двигатель Дэу Нексия развивает скорость 175 км/ч до сотни, разгоняется за 12,5 секунд. Расход топлива в городском режиме составляет 9,3 литра на сотню, по трассе — 7 литров на сотню. Мотор хорошо себя зарекомендовал, при должном уходе ресурс двигателя без капитального ремонта более 200 000 км.

Силовая установка А15MF

В 2002 году в мотор daewoo nexia были внесены некоторые изменения, благодаря чему мощность агрегата удалось повысить до 85л.с., ресурс двигателя при этом не уменьшился. Самым существенным изменением было применение 16-ти клапанов, по 4 клапана на цилиндр.

Основным отличие от мотора с 8-ю клапанами было применение новой головки блока цилиндров. Теперь в ней устанавливалось два распределительных вала, а зажиганием управлял электронный блок, благодаря этому удалось снизить расход топлива (город — 9,3 литра на сотню, трасса — 6,5 литров на сотню). Диаметр цилиндра не был изменён, что касается поршней — появились проточки под клапана на днище.

Силовая установка А15SMS

Мотор воплотил в себе все лучшие свойства более старого предшественника G15MF, кроме того, было внесено достаточно существенных нововведений для улучшения экологических показателей.

Система управления двигателя получила большое количество датчиков, что позволило более тонко управлять настройками мотора в автоматическом режиме. Был установлен модуль зажигания. Впускной трубопровод получил новую геометрию. Установлены два каталитических нейтрализатора выхлопных газов, два датчика концентрации кислорода.

Силовая установка F16D3

Мотор является улучшенным вариантом предшественника F14D3, в него было внесено достаточно новшеств, что бы улучшить показатели.

Характеристики daewoo nexia двигатель F16D3:

Ремонт и замена контактной группы замка зажигания Дэу Нексия, как проверить на неполадки

Автомобиль корейского производителя пользуется популярностью среди автолюбителей. Дэу Нексия — удобное и практичное транспортное средство для города.

Но, к сожалению, идеальных авто не существует, у каждого есть свои слабые места. В Нексии — это группа контактов в замке включения зажигания. Она часто выходит из строя.

В статье рассмотрим, почему горит контактная группа, как произвести ремонт и замену, что предпринять, чтобы деталь не горела в дальнейшем?

Как выглядит контактная группа замка зажигания

Эта деталь расположена в замке зажигания. При повороте ключа она отвечает за подачу тока на стартер и обеспечение питанием других элементов автомобиля: магнитолы, вентилятора печки. В Дэу Нексия используется конструкторское решение, которое, по мнению экспертов, трудно назвать удачным.

Рассмотрим контактную группу повнимательней. В пластмассовом корпусе из двух частей размещены электрические контакты, они коммутируются в зависимости от положения ключа.

Контактная группа в корейском автомобиле часто выгорает из-за неудачного конструкторского решения

У Нексии группа имеет 5 выводов:

• “30” — подаётся питание от аккумуляторной батареи;
• “15” — цепь зажигания;
• “15а” — цепь вентилятора печки;
• “50” — вывод на стартер;
• “Ka” или “Kb” — цепь штатной магнитолы.

Сильный ток проходит через замок зажигания. В результате проводка сильно нагревается, контакты плавятся. Большая нагрузка возникает при запуске двигателя, более всего страдает вывод, помеченный “30”. Он в первую очередь не выдерживает, пластмассовый корпус возле контакта плавится.

Из-за тока большой силы, который проходит через группу контактов в замке зажигания, сильно греются контакты и корпус из пластмассы плавится

В большинстве случаев выгорание контактной группы проявляется так: после поворота ключа в замке стартер не крутит. При движении проявляется следующим образом: внезапно глохнет двигатель, панель приборов гаснет и в салоне появляется запах подгоревшей пластмассы. Второй признак поломки — это неработающая штатная магнитола.

Нельзя сказать, что стартер не крутится и не работает автомагнитола только из-за контактной группы, но в 90% случаев для Дэу Нексия симптомы именно такие.

Как проверить и сделать ремонт

Проверить исправность группы контактов в замке зажигания под силу любому автолюбителю. Работоспособность определяется по внешнему виду пластмассового корпуса и наличию нагара на контактах внутри группы. Чтобы добраться до детали, достаточно вооружиться крестообразной и прямой отвёртками.

Снимаем пластик под рулём, он крепится винтами. Сначала необходимо снять защитный пластик под рулём
Отключаем фишку-разъём от контактной группы. Разъём легко снимается с группы контактов простой отвёрткой
Откручиваем тонкой плоской отвёрткой маленький винт. Он фиксирует группу контактов в корпусе замка выключения зажигания

Тонкой плоской отвёрткой откручиваем винт, который фиксирует группу в корпусе замка зажигания
Поддеваем отвёрткой контактную группу и отделяем от замка зажигания.
После демонтажа внимательно осматриваем корпус, обращаем особое внимание на контакты. Если пластмасса оплавилась возле них, то необходимо заменить деталь на новую.
Установку новой запчасти проводим в обратном порядке.

Если корпус не повреждён, то обязательно осмотрите внутренние контакты. Для этого аккуратно разберите корпус. При обнаружении нагара удалите его с помощью острого ножа или отвёртки. Такая временная процедура поможет в дороге. При первой возможности обратитесь на сервисную станцию к электрику или проведите замену контактной группы своими руками.

Следует заметить, что замена контактной группы на исправную помогает на некоторое время. Для качественного ремонта необходимо устранить причину выгорания: снизить нагрузку по току на контакты. Усилить слабое место Дэу Нексия можно путём установки дополнительных реле согласно схеме:

При использовании двух реле нагрузка на группу контактов уменьшается в два раза

Такой способ поможет продлить срок службы контактной группы более чем в 2 раза. Провести усовершенствование электрической цепи зажигания корейского автомобиля под силу любому.

Какими моторами комплектовались Daewoo Nexia?

Узбекские Нексии поставлялись в Россию в двух комплектациях – базовой и люкс. Первая получила название GL, а вторая GLE. Базовая версия автомобиля была очень простой и не включала даже усилитель руля. Расширенная комплектация отличалась наличием ряда приборов, улучшающих комфортабельность машины (электрические стеклоподъемники, усилитель руля, тахометр, центральный замок для всех дверей), так и улучшенным внешним видом (шильдик компании, тонированные по ГОСТу стекла и окрашенные бампера).

В качестве дополнительных опций выступали система климат-контроля и гидравлический усилитель руля. В стандартной версии они не предлагались с целью удешевления стоимости автомобиля. Что касается гаммы силовых агрегатов, то здесь выбор был небольшой. В общем представлении набор доступных к приобретению моторов выглядит следующим образом:

• G15MF – двигатель с рабочим объемом 1.5 литра, агрегируется механической коробкой передач, номинально развивает мощность в 75 лошадиных сил;
• A15MF – еще один 1.5-литровый движок с заявленной мощностью 85 лошадиных сил, работает в паре с механической коробкой;
• A15SMS – двигатель 1.5 литра на 80 «лошадок», генерирует 80 сил, комплектуется механической трансмиссией;
• F16D3 – единственный мотор с рабочим объемом 1.6 литра, отличается рекордной для автомобиля мощность. 109 лошадиных сил, агрегировался только механической коробкой.

Долгое время в линейке моторов числился один единственный 1.5-литровый конструктивной простой (можно сказать примитивный) G15MF силовой агрегат с классическим трамблером в системе зажигания. Однако его мощности вполне хватало для того, чтобы автовладельцу удержаться в общем транспортном потоке на равных держась со своими сверстниками в лице ВАЗ и других недорогих иномарок.

Обычно рядовой автовладелец Daewoo Nexia 1.5 отличался размеренным, в некоторой степени медлительным стилем вождения, чему превосходно способствовали особенные настройки шасси. Только спустя 8 лет после начала производства появился 85-сильный A15MF с двухвальным газораспределительным механизмом. Двигатель 1.6 стал доступен только в 2008 году в версии N150 седана, при этом устаревшие 1.5-литровые движки заменил один единственный A15SMS.

Привод ГРМ двигателя Дэу Nexia 16 клапанов

Схема ГРМ Нексия 1.6 литра 1 — метка на задней крышке привода ГРМ 2 — метка на зубчатом шкиве коленчатого вала 3 — шкив насоса охлаждающей жидкости 4 — ролик натяжного устройства ремня 5 — шкив распределительного вала впускных клапанов 6 — метки на шкивах распределительных валов 7 — шкив распределительного вала выпускных клапанов 8 — опорный ролик ремня 9 — ремень ГРМ

Привод ГРМ ременный. Схема чуть выше на снимке. Замена ремня производится раз в 60 тысяч километров. Из-за того, что помпа вращается благодаря ремню, то её меняют вместе с приводом ГРМ, но раз в 120 тысяч километров, то есть через раз. А теперь главный вопрос, что будет если ремень ГРМ на Дэу Нексии порвется? Ответ однозначный на движке Nexia 1.6 клапана гнет! За чем следует дорогостоящий ремонт с заменой клапанов, направляющих, всего привода ГРМ и прочих деталей.

Читать также: Чистка дроссельной заслонки шевроле ланос

Характеристики двигателя Нексия 1.6 16 кл.

• Рабочий объем – 1598 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 79 мм
• Ход поршня – 81.5 мм
• Привод ГРМ – ремень
• Мощность л.с. (кВт) – 109 (80) при 5800 об. в мин.
• Крутящий момент – 150 Нм при 4000 об. в мин.
• Максимальная скорость – 185 км/ч
• Разгон до первой сотни – 11 секунд
• Тип топлива – бензин АИ-92
• Расход топлива по городу – 9.3 литров
• Расход топлива в смешанном цикле – 8.5 литров
• Расход топлива по трассе – 7 литров

16 клапанный мотор Daewoo Nexia рассчитан на работу с бензином марки АИ-92. Для успешной эксплуатации внимательно следите за своевременным обслуживанием, качеством топлива, ведь силовой агрегат не очень приспособлен к небрежной эксплуатации.

Народ, всем привет! Недавно столкнулся с проблемой в электрике, нашел схемы, все сделал. Выкидываю сюда с той целью, если кому-то пригодится.

История Daewoo Nexia

В истории автомобиля Дэу Нексия было всего два поколения: Nexia 1 (N100) и Nexia 2 (N150). Первое поколение автомашины выпускали с 1994 по 2008 годы, а второе после небольшого рестайлинга салона с кузовом и полной замены двигателя на моторы с машин Chevrolet Lanos и Lacetti выпускают с 2008 и по сей день. Сегодня мы остановимся на автомобиле Daewoo Nexia N100, немного опишем его характеристики и дадим все электросхемы оборудования.

Базой создания Дэу Нексия послужил Opel Kadett, что выпускался в 1984?1991 годах. Как видите, разработана Нексия была немецким концерном Opel. Далее южнокорейская компания Daewoo модернизировала автомобиль и выпустила именно это чудо-авто, которое из-за дешевизны производится после рестайлинга и по сей день. Сборка машины велась на территории Узбекистана — Асака.

Авто делали в кузове как седан, так и хэтчбек (3-х-дверный и 5-ти-дверный). Двигатели предлагались только бензиновые на выбор: G15MF — 1498 см3 (75 л.с.) A15MF — 1498 см3 (85 л.с.) F16D3 — 1597 см3 (109 л.с.) A15SMS — 1498 см3 (80 л.с.)

Электрические схемы Daewoo Nexia N100-N150

Какие свечи зажигания лучше для Дэу Нексия 16 клапанов: фото

На первый взгляд, довольно бесхитростная деталь, свеча зажигания. Но от неё зависит не только стабильность работы двигателя, но и экономичность, и динамика, и качество запуска. Именно поэтому что попало вкручивать в головку цилиндров не просто не рекомендуется, это опасно. Неправильно подобранная свеча может привести к детонационным процессам в камере сгорания, что в свою очередь, рано или поздно начнёт разрушать двигатель. Чтобы этого не случилось, подберём свечи зажигания для 16-клапанной Дэу Нексия максимально корректно.

Штатные свечи для Нексия N-150

Всем известная желтая коробочка – родная для Нексии свеча NGK BKR6E-11.

Родные свечи для Нексии 16 клапанов по конструкции ничем не отличаются от сотен и тысяч других свечей.

Элементов у свечи всего пять:

1. Контактный вывод для подачи тока высокого напряжения.
2. Изолятор. Он нужен не только для электроизоляции, он изолирует внешнюю часть свечи, которая сильно нагревается в процессе работы.
3. Гофрированный участок изолятора просто удерживает колпачок высоковольтного провода.
4. Резьбовая часть и электроды, между которыми проскакивает искра.
5. Уплотнительная шайба не даёт газам из камеры сгорания прорваться наружу.

Внутреннее устройство свечи зажигания.

Несмотря на довольно простую конструкцию, у свечи зажигания есть масса характеристик, влияющих на искрообразование, на его интенсивность и качество. В первую очередь, это материал, из которого выполнены электроды, а самый важный параметр свечи — калильное число.

Калильное число

Калильное число это даже не коэффициент, а некая единица, зависящая от давления в камере сгорания, типа и марки бензина, температуры. Понятно, что все эти показатели для каждого мотора разные. Отличаются они и у Дэу Нексия для 16 и 8-клапанных моторов. С некоторого времени зарубежные производители отказались от конкретного вычисления калильного числа. Сейчас свечи условно делят на горячие и холодные. Холодные применяют на высокофорсированных мощных и оборотистых моторах, а горячие на обычных гражданских.

Маркировка свечей

Стандартные обозначения свечей фирмы NGK.

Кроме этого, на каждой свече есть маркировка. На примере штатной свечи для 16-клапанного мотора Нексии разберёмся в обозначениях.

На заводе в двигатель устанавливают свечи NGK BKR6E-11 (каталожный номер 96130723), где:

• ВК — диаметр резьбы свечи составляет 14 мм, а размер шестигранника — 16 мм;
• R — в свечу вмонтировано сопротивление для подавления радиопомех;
• 6 — калильное число;
• Е — резьбовая часть имеет длину 19 мм;
• 11 — зазор между электродами.

Другие свечи для 16-клапанного мотора Нексия

Корейская свеча GM.

Тоже кореец, но уже BESF1TS BKR6ES-11 (буква S – медный электрод).

Свеча MS 851358 MITSUBISHI – японское качество для корейского авто.

Исходя из данных родной свечи, можно подыскать ей замену. К примеру, для 16-клапанной машины подходит свеча Champion RN9YC. Маркировка Champion похожа на маркировку NGK:

• R — в свечу вмонтировано сопротивление для подавления радиопомех;
• N — диаметр резьбовой части 14мм, под ключ на 16 мм;
• 9 — калильное число;
• Y — теплоотводящий изолятор выступает за торец корпуса;
• С — центральный электрод с медным покрытием.

АУ17ДВРМ-10 – свечи бюджетной категории российского производства.

Выводы

Кроме этих свечей хорошо показали себя AC Delco FR2LS, Champion RC12YC5 и отечественный очень недорогой аналог АУ17ДВРМ-10. Удачного всем выбора и стабильной искры в любое время года!

carfrance.ru

Ресурс коробки и мотора Daewoo Nexia (Дэу Нексия)

Дэу Нексия, оснащенная бензиновым двигателем, выпускается с 1996 года. Сначала Daewoo Nexia комплектовалась 8-клапанным мотором на 1,5 л, а затем 16-клапанным на 1,6 л. Двигатель F16MF типа DOHC выдает 109 л. с. мощности. А мотор А15SMS рассчитан на 86 л. с. и, помимо Нексии, устанавливался на Шевроле Ланос.

В паре с силовыми агрегатами работает механическая пятиступенчатая КПП, реже встречаются корейские версии с АКПП, четырехступенчатыми механическими коробками. Что касается силовых установок Дэу Нексия, предпочтение стоит отдать 1,6-литровому мотору, который считается более надежным. На моделях с 1,5-литровым ДВС часто высвечивается неисправность Check Engine, что зачастую связано с банальной неисправностью датчиков, повреждением контактов, а не проблемами в самом агрегате.

Владельцы дорестайлинговых машин жалуются на подтекающую прокладку ГБЦ. Аналогичная проблема встречалась на Опель Кадет. Она связана с неправильной затяжкой клапанной крышки, которая впоследствии была заменена производителем на пластиковый аналог. Утечка масла приводит к работе в условиях недостатка смазки, масло зачастую попадает в свечные колодцы, что провоцирует неравномерную работу. Все это чревато перегревом, ускоренным износом распределительного и коленчатого валов, цилиндро-поршневой группы. Постепенно будет снижаться мощность, увеличится расход, появится характерный стук. Чтобы избежать негативных последствий, нужно исправить заводской дефект клапанной крышки. Также следует позаботиться о своевременном обслуживании Дэу Нексия.

Особенности моторов Дэу Нексия

Для регламентного ТО двигателей G15MF на 75 л. с., А15MF на 90 л. с., F16D3 на 109 л. с. понадобится 3,8 л масла. Чтобы продлить ресурс мотора Дэу Нексия, можно использовать RVS-Master Engine Ga4. Это позволит восстановить изношенные поверхности, в основе которых лежат черные металлы. На деталях образуется плотный слой металлокерамики, нормализуется компрессия, снижается уровень шумов и вибраций, падает расход топлива и масла. Дэу Нексия расходует около 10 л бензина на 100 км пути в городском цикле. При износе силового агрегата и проблемах топливной системы этот показатель возрастает на 2-3 л. И благодаря комплексной обработке ремонтно-восстановительным составом его удается нормализовать.

Если вы не уверены в качестве топлива на АЗС, используйте катализатор горения FuelEXx. Он увеличит октановое число на 3–5 единиц и позволит сэкономить до 10% топлива. FuelEXx удаляет из топлива воду, оптимизирует процессы горения, способствует раскоксовке поршневых колец.

Катализатор горения очень полезен для Дэу Нексия с 1,6-литровым двигателем на 1,6 л: из-за низкого качества российского бензина в авто часто выходит из строя клапан EGR – закоксовывается система рециркуляции.

​

Разбираемся с коробкой Daewoo Nexia

Самой распространенной остается пятиступенчатая механическая коробка – прототип разработки от Opel. Масло в ней следует менять каждые 80–90 тыс. км, хотя производитесь не упоминает об этой процедуре, придерживаться такого регламента советуют автовладельцы и механики.

Со временем начинает протекать сальник главной передачи, на подержанных авто часто нарушается плавность переключения. Чтобы сделать включение передач более легким, меняют тяги привода и втулки (продается в комплекте). Дополнительно коробку можно обработать геомодификатором трения RVS-Master Transmission Tr3. Это восстановит геометрию шестеренок, снизит уровень шума и количество вибраций, что полезно для трансмиссий новых и подержанных Daewoo Nexia. Присадка в КПП RVS-Master компенсирует износ и образует защитный слой, а не временную пленку, в отличии от конкурентов, что позволяет самостоятельно выполнить ремонт без разбора кпп и избавиться от гула.

rvsmaster.ru

Ресурс 1.6-литрового двигателя

Как было сказано выше, только в версии N150 Daewoo Nexia появился движок с рабочим объемом 1.6 литра. Им также комплектовали Chevrolet Lacetti, где мотор достаточно неплохо себя зарекомендовал. Привычное обозначение силового агрегата F16D3. Еще одна его маркировка – LXT. Собирался в Южной Корее в период с 2002 по 2013 год. В конструктивном плане является модернизированной версией двигателя Daewoo A16DMS.

F16D3

Серийное производство двигателя началось в 2002 году. Новый движок пришел на смену F14D3, который к тому времени перестал соответствовать актуальным экологическим нормам. Дальнейшие экологические ужесточения и перемены принципов моторостроения способствовали появлению других моторов, заменивших F16D3 – F16D4 и F18D4. По своей компоновке – обычная рядная «четверка» с двумя валами газораспределительного механизма DOHC. Блок отлит из высокопрочного материала, а его цилиндры расточены непосредственно в самом корпусе.

Схема ГБЦ выполнена так, чтобы обеспечивалось наилучшее охлаждение, и эффективно продувались внутренние компоненты двигателя внутреннего сгорания. 16-клапанная головка блока улучшена гидравлическими компенсаторами. В моторе F16D3 установлен недостаточно качественный ремень ГРМ: требует замены уже спустя 60-80 тыс. км. Наиболее проблемные места – помпа, высоковольтные провода, свечи зажигания, термостат. Все эти составляющие двигателя придется заменить уже за первые 80-100 000 километров пробега.

Очень важно в процессе эксплуатации Daewoo Nexia 1.6 F16D3 регулярно проверять состояние ремня ГРМ, так как при его обрыве гарантированно гнутся клапана. Одна из сильных сторон движка – взаимозаменяемость деталей с другими модификациями силового агрегата (предыдущими и последующими)

Проблем с поиском комплектующих и расходных материалов возникнуть не должно в большом, среднем и даже маленьком городе. Достаточно и специалистов, которые перебирают данный силовой агрегат. Что касается недостатков F16D3, то здесь можно отметить периодические падения тяги, мощности, ранний выход из строя ремня ГРМ, протечка масла и нестабильные обороты на холостом ходу.

Нередко автовладельцы жалуются на повышенный «аппетит» двигатель не только касательно моторного масла, но и топлива в процессе эксплуатации транспортного средства в городской среде. Но простая конструкция и отсутствие сложных систем позволяет капиталить 1.6-литровую установку даже в обычных гаражных условиях. Что касается потенциального ресурса двигателя Дэу Нексия 1.6, то производитель уверяет в том, что движок прослужит 250 000 километров. Отзывы автовладельцев свидетельствуют о гораздо большем потенциале мотора – 300 000 километров.
