Рулевая рейка: описание,устройство,типы,виды,неисправности,фото,видео

Гарантированный ремонт рулевой электрорейки

Чтобы быть уверенным в качестве ремонта рассматриваемого нами агрегата, необходимо, прежде всего, правильно выбрать организацию, которой вы поручите это дело. Ремонт электрической рейки в Москве осуществляют много автосервисов, но далеко не все из них могут гарантировать качество результата. Чтобы ремонт был по-настоящему успешным, а его результат долговечным, необходимо несколько условий:

• наличие на СТО необходимого оборудования;
• наличие высококвалифицированных специалистов;
• наличие необходимых для ремонта запчастей. Причем, либо оригинального производства, либо их выпущенных по лицензии и под контролем производителя самого ЭУР аналогов.

В нашем автосервисе все эти три условия соблюдаются неукоснительно. Ремонт электро рулевых реек в Москве – основная наша специализация. Поэтому мы предоставляем нашим клиентам долгосрочную гарантию как на приобретенные у нас запчасти, так и на все виды ремонтных работ.

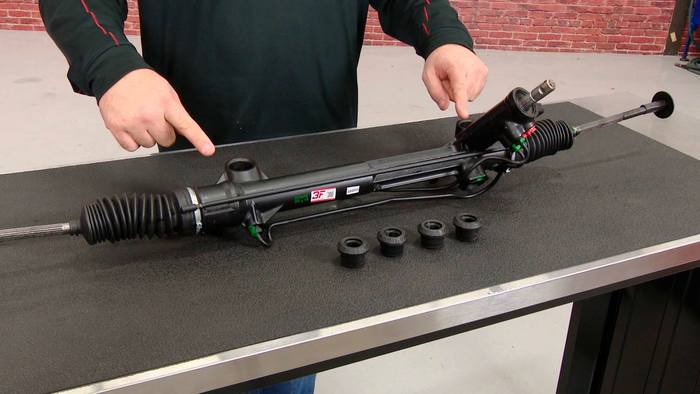

Фото ремонта рулевой рейки своими руками

• https://autostuk.ru/rulevaya-rejka.html
• https://novinki-krossoverov.ru/avto-v-detalyah/rulevaja-reika/
• https://favorit-motors.ru/articles/ekspluataciya-avto/kak-ponyat-chto-rulevaya-reyka-skoro-slomaetsya/
• https://VazNeTaz.ru/rulevaya-rejka
• https://TechAutoPort.ru/hodovaya-chast/rulevoe-upravlenie/rulevaya-reyka.html
• https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/su/gur/rulevaya-rejka-s-gidrousilitelem.html
• https://motorstory.ru/repair/diagnosis/ustrojstvo-rulevoj-rejki-i-6-priznakov-neispravnostej/
• https://www.kolesa.ru/article/ruli-i-slushaj-kak-diagnostirovat-problemy-rulevoj-rejki-i-chem-oni-chrevaty
• https://ZnanieAvto.ru/rulim/pylnik-rulevoj-rejki.html
• https://CarLoud.ru/poleznye-stati/ustrojstvo-rejki-s-gidrousilitelem.html
• https://svoimirykamiinfo.ru/remont-rulevoj-rejki-svoimi-rukami/

Действия водителей, которые приводят к поломке рулевой рейки

Во время работы автомобиля рулевая рейка испытывает значительное напряжение. К 100 000 километров пробега можно ожидать появления первых неисправностей в ней, устранить которые можно заменой или восстановлением соответствующих деталей. Такие неполадки есть возможность предотвратить, зная и соблюдая правила эксплуатации машины, избегая типовых заблуждений, приводящих к поломке рулевой рейки. Тщательно разберем причины возникновения проблем с этим узлом.

Некорректное и неправильное обслуживание

Далеко не каждый владелец авто знает о необходимости обслуживания рулевой рейки

Уделяя внимание тормозным колодкам, своевременно меняя моторное и трансмиссионное масло, они напрочь упускают из виду рулевую рейку. А между тем следует отдавать ее в ремонт незамедлительно, если поворот руля сопровождается гулом или стуком

Хороший уход за рейкой сложно осуществить в условиях гаража, поэтому рекомендуем пользоваться услугами специализированных организаций. Жалеть средств на качественный сервис недальновидно, ведь дефектовка и восстановление рулевой рейки, а то и полная замена потребует гораздо больших затрат.

Контроль за подтеками

Функционирование рулевой рейки невозможно без специальной гидравлической жидкости, служащей для смазки подвижных частей и создающей рабочее давление. Если под авто в соответствующем месте обнаруживаются масляные подтеки, это сигнал, что, вероятно, сломалась рулевая рейка. Следовательно, нужно периодически осматривать место парковки машины. При обнаружении маслянистых следов разумно как можно быстрее обратиться на СТО для диагностики и ремонта рулевой рейки.

В процессе эксплуатации авто следует внимательно слушать, не появились ли какие-то посторонние звуки. Наличие стуков при преодолении неровностей или гул во время поворота — признаки необходимости ремонта. Откладывать последний не рекомендуется, ведь использование машины с неисправностями лишь увеличивает смету на дальнейший ремонт, а также его сложность.

Стоянка с повернутыми колесами

Опасная привычка водителей — оставлять автомобиль на стоянке с невыровненными колесами. При длительном пребывании машины с таким положением колес из-за высокого давления в системе повреждаются гидравлический усилитель руля и рулевая рейка. При морозах негативное воздействие такой парковки усиливается. Из-за низкой температуры гидравлическое масло густеет. При последующей езде рулевая рейка плохо смазывается, что существенно сокращает срок ее службы.

Отсюда рекомендация водителям – оставлять на стоянке автомобиль только с выровненными колесами. Это неплохая мера профилактики поломки рулевой рейки. Простой прием, способный снизить количество неисправностей с машиной и позволяющий сэкономить на дорогостоящем ремонте.

Согласно опыту бывалых автомобилистов, рулевая рейка не любит динамичных стартов и сильную вибрацию. При необходимости движения по ухабистым дорогам следует делать это с малой скоростью, только так вероятность получить неисправность системы рулевого управления и подвески минимизируется. При резком трогании все узлы машины, в том числе трансмиссия и мотор, подвеска, ШРУСы и рулевая рейка, испытывают повышенные нагрузки.

Основные неисправности рулевой рейки и способы их решения

На самом деле перечесть все проблемы и «болячки» рулевой рейки и механизма в целом — довольно сложно, а если учесть тот факт, что конструкционно рейки отличаются между собой — то и вовсе невозможно. Наилучшим вариантом будет изучение неполадок по соответствующим признакам в руководстве по эксплуатации к автомобилю, но если такая возможность отсутствует, то можно воспользоваться общепринятыми понятиями.

1. Неисправность внутренней части рейки. Поломка зубчатого механизма или самой шестерни.
2. Деформация корпуса рулевой рейки. Это ведет к полному обездвиживанию транспортного средства.
3. Нарушение герметичности внутри рулевой рейки. После разгерметизации вовнутрь проникают частицы пыли и песка, после чего следует полный выход из строя рулевой рейки.
4. Критический износ внутренних механизмов рулевой рейки. После чего функции рейки, в том числе и езда на авто, становятся невозможными.
5. (трещина, искривление и т. д.), в результате механического воздействия (удар, повреждение, коррозия и т. д.). В данном случае ремонт вполне возможен и отнимет немного времени и денег.

Ремонт рулевой рейки

возможен тогда, когда внутренность механизма не нарушена. Если же при осмотре обнаружился серьезный износ внутренней части рейки и ее деталей, повреждения пыльников, наличие грязи внутри рейки, то выход в данной ситуации лишь один — замена рулевой рейки. Лишь таким образом можно решить проблему с данной деталью. Различные мастерские предлагают свои услуги по ремонту и восстановлению рулевых реек, однако в подавляющем большинстве случаев все восстановительные работы лишь ненадолго решают вопрос неисправной рейки. Поэтому в 9 случаях из 10 принеисправностях рулевой рейки рекомендуется производить полную замену этого узла.

Рулевая рейка — это силовой узел системы рулевого управления, благодаря которому водителю транспортного средства легче вращать рулевое колесо.

Схема рулевой рейки:

• рис. 1 — без гидроусилителя (механическая);
• рис. 2 — с гидравлическим усилителем (с ГУР);
• рис. 3 — с электрическим усилителем (с ЭУР).

На ресурс работы рулевой рейки влияют:

• степень износа других элементов системы рулевого управления (пыльников, бачка ГУР), тормозных колодок, подвески автомобиля и т. д.;
• состояние и тип дорожного покрытия (наличие выбоин, езда через рельсы, по брусчатке и т. п.);
• стиль вождения (резкое торможение, неправильное переключение передач);
• качество рабочей жидкости в системе ГУР.

Принцип работы рулевой рейки механического типа. Когда водитель вращает рулевое колесо в какую-либо сторону, одновременно перемещается рейка. Поворот управляемых колес автомобиля осуществляется через тяги рулевого привода, присоединенные с двух сторон к реечному механизму.

Механическая рейка нашла широкое применение в легковых автомобилях благодаря таким характеристикам, как:

• простое устройство;
• небольшой вес и себестоимость;
• высокий КПД;
• малое количество тяг и шарниров;
• высокий отклик при резких маневрах.

Немаловажно и то, что реечный рулевой механизм расположен перпендикулярно автомобилю, что экономит пространство моторного отсека для комфортного размещения ДВС и прочих агрегатов транспортного средства. Хоть и принцип действия рулевой рейки прост, у нее есть свои недостатки:

Хоть и принцип действия рулевой рейки прост, у нее есть свои недостатки:

• сверхчувствительность при езде по ямам и выступающим элементам дорожного полотна с передачей вибрации на рулевое колесо;
• установка на легковые авто только с независимой подвеской управляемых колес.

Конструкции рулевых реек

Так выглядит рулевая рейка Форд Фокус 3 в разборе Принцип действия рулевой рейки не так уж и сложен. Источник силы является сам водитель, он крутит руль, вращение передается рулевой колонке, рулевая колонка через кардан передает вращение рулевой рейке. Рулевая рейка, в свою очередь, передает усилия на поворотные рычаги через тяги и наконечники. Рычаги соединены с колесами посредство цапф.

С механической точки зрения, рулевая рейка — это зубчатая передача (см. фото). На рейке есть специальные зубцы, которые входят в зацепление с шестеренкой, которая жестко установлена на рулевом валу. Водитель, вращая руль через колонку и шестерню двигает рейку влево или вправо, а рейка давит на шарниры и тяги и поворачивает колеса.

Чтобы водителю было легче вращать руль, современные новые автомобили идут с гидроусилителями (ГУР). В случае появления признаков плохой работы усилителя, требуется сделать ремонт насоса гидроусилителя руля своими руками или заменить на новый.

или электроусилителями (ЭУР) руля.

Так выглядит электроусилитель руля автомобиля ЛАДА КАЛИНА. Замену рулевой рейки на Калине и стоимость мы уже рассматривали.

Если усилитель руля гидравлического действия, то к нему устанавливается насос, механизм для образования усилия и распределитель. Насос ГУРа вращается ремнем газораспределительного механизма (ГРМ). Насос гидроусилителя всасывает гидромасло из бачка в золотниковый распределитель. Золотниковый распределитель следит за тем, с каким усилием вращают руль и помогает крутить баранку.

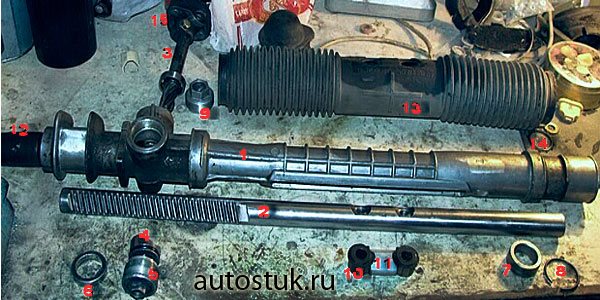

В конструкцию рулевой рейки входят следующие детали:

1. Корпус.
2. Рейка.
3. Вал рулевой с червяком и подшипником.
4. Втулка прижимная, которая выполняет функцию регулировки зазора червячной передачи.
5. Гайка регулировочная.
6. Втулка опорная левая.
7. Втулка опорная правая.
8. Кольцо стопорное. Это кольцо только для левой стороны.
9. Гайка вала руля.
10. Ползунок.
11. Втулка ползунка.
12. Чехол металлический защитный.
13. Пыльник пластиковый.
14. Кольцо стопорное гайки вала руля.
15. Крестовина рулевого вала.

Так выглядит макет рулевого механизма в учебном центре. На рулевом валу размещается торсион, который является основным элементом распределителя. Если никуда не вращать руль, то масло спокойно движется в расширительный бачок, потому что торсион при неподвижном состоянии руля раскручен и вводные каналы распределителя закрыты.

Если начать вращать руль, то, соответственно, торсион начинает закручиваться. При этом через золотник и каналы масло движется в исполнительный механизм из-за чего повышается давление за поршнем или до поршня исполнительного механизма. Созданное при этом давление облегчает поворот руля водителю.

Неисправности, диагностика и ремонт рейки рулевой

Как уже было сказано выше, есть три основных вида рулевых реек:

• механическая;
• гидравлическая;
• электрическая;

Также можно выделить комбинированные системы, однако подобные решения не так широко распространены и обычно встречаются на дорогих авто высокого класса. Так или иначе, существуют как общие неполадки для всех типов, так и поломки, зависящие от конкретного вида рулевой рейки.

В любом случае, нужно помнить, что рулевая рейка является далеко не самым дешевым узлом. По этой причине при появлении малейших признаков неисправности нужна диагностика рулевой рейки, после чего принимается решение о ремонте или замене узла.

Первое, водителю нужно знать признаки неисправности рулевой рейки. Как правило, основная причина выхода данного узла из строя — сбои в работе управляющей электроники, течь рабочей жидкости или сильный износ отдельных частей.

На проблему укажет снижение уровня рабочей жидкости (масла) в бачке системы с гидроусилителем или электрогидроусилителем. Если же течи масла нет, тогда основными признаками неполадок рейки принято считать:

• явное изменение усилия на руле (обычно в сторону утяжеления);
• руль крутится рывками, толчками, усилие неравномерно;
• в определенных точках руль «клинит» (рейку закусывает);
• при проезде неровностей слышен стук, появилось биение руля;
• имеют место заметные люфты рулевой колонки;

При появлении даже одного из указанных симптомов нужна диагностика. Для проверки на конкретном авто нужно, как минимум, поднять машину на подъемнике, осмотреть рейку и пыльники на предмет повреждений корпуса, трещин, течей масла.

Также нужно оценить люфты в области рулевых тяг, на рулевой колонке, отдельно проверяется усилие на руле и т.д

Если система сложная (особенно с ЭУР и комбинированными решениями), отдельное внимание уделяется электронике, датчикам, сервомеханизмам (часто необходима компьютерная диагностика)

При этом следует помнить, что затягивать с проверкой рейки нельзя. Дело в том, что даже малейшая неисправность будет прогрессировать, а эксплуатация авто с неисправным рулевым управлением небезопасна и может стать причиной ДТП.

Также важно учитывать, что в ряде случаев на начальном этапе можно остановить разрушение рейки, то есть ограничиться ремонтом. Если же проблему игнорировать, через время узел будет поврежден так сильно, что нужна будет только его полная замена в сборе, что достаточно дорого

В случае, когда выявлено, что неисправна рулевая рейка, ремонт часто бывает возможен. Для этого необходимо приобрести ремкомплект рулевой рейки. Как правило, ремкомплект на рулевую рейку предполагает возможность замены ряда комплектующих в рамках переборки данного узла.

Зачастую, в таком комплекте есть пыльники, сальники и уплотнительные кольца, а также подшипники, опорные втулки и втулки скольжения, пружины и т.д. Такие детали позволяют восстановить работоспособность рулевой рейки без необходимости полной замены узла.

Однако, это решение подходит только для реек, которые изношены естественным путем. Если рейка повреждена (разбита), вал поражен коррозией, имеются проблемы с золотниковым механизмом и т.д, в такой ситуации нужна или полная реставрация рулевой рейки, или замена на новый узел. Как правило, второй вариант предпочтительнее, но получается заметно дороже.

В свою очередь, реставрация рейки рулевой предполагает шлифовку зубчатого вала, восстановление зубьев, изготовление втулок и сальников под новые размеры, пескоструйную обработку корпуса рейки и т.д. Качество работы и надежность такого узла напрямую будет зависеть от опыта и квалификации специалиста, выполняющего ремонт.

Снятие рулевой рейки

Демонтаж рейки имеет свои особенности для каждого автомобиля, но в целом, порядок действий следующий:

1. Установить переднюю часть авто на подпорки, снять колеса.
2. Выпрессовать рулевые наконечники из цапф поворотного кулака (используйте специальный съемник).
3. Снять теплозащитный экран рейки.
4. Для автомобилей с гидроусилителем — открутить шланги подачи и обратки масла (под шланги подставьте емкость для слива жидкости), для автомобилей с электроусилителем — отключить разъем или снять датчик положения рулевого вала.
5. Открутить болты крепления рулевой рейки к подрамнику или моторному щиту (в зависимости от марки и модели автомобиля).
6. Ослабить стяжной болт карданного соединения рейки с рулевым валом.
7. Потянуть рейку по направлению рулевого вала для высвобождения шлицевого соединения (если рейка не идет, допускается сбить ее легкими ударами молотка).
8. Вытащить рейку через левую или правую арку колеса (зависит от компоновки подкапотного пространства).

После демонтажа рейку нужно очистить от грязи и вымыть.

Инструкция по ремонту

Итак, как же отремонтировать рулевую рейку? Во-первых, надо определить причину возникших проблем:

• Проблемы с креплением. Если у вас плохо закреплены детали, то достаточным будет затянуть болты и гайки.
• Сломанная пластмассовая втулка слева или справа от рейки. Это приводит к появлению люфта при движении по неровному дорожному покрытию.
• Коррозия металла, из которого изготовлена втулка. В этом случае, единственным способом будет полностью заменить деталь.
• Повреждение чехлов для защиты конструкции, а также их все возможное загрязнение.
• Мягкий материал, из которого сделана втулка, может быстро приходить в негодность.

Ниже мы опишем процесс ремонта редуктора. Его можно проводить на различных моделях автомобилей. В том числе, наша инструкция подойдет для ремонта рулевой рейки на машине Ford Focus.

Виды рулевых реек

1. «Механические» рулевые рейки первыми появились на машинах и еще встречаются в некоторых новых машинах эконом-сегмента. Тут колеса поворачивает сам водитель, с силой налегая на рулевое колесо. Зубчатая шестерня приводит в движение зубчатую рейку, двигая влево или вправо рулевые тяги.
2. Рулевая рейка с гидроусилителем. Здесь на помощь водителю приходит гидравлический насос, работающий от двигателя. Он двигает рулевую рейку с помощью масла.
3. Рейка с электроусилителем. Вместо масла тут работает электромотор, который может быть установлен на рулевом валу, на шестерне рулевого механизма или на зубчатой рейке.

Механическая

По сути механическая рулевая рейка представляет собой простейший механизм, все вариации в котором происходят только благодаря физической силе водителя. Однако ошибочно думать, что при такой реализации водителю будет необходимо прикладывать слишком много физической силы – эту проблему можно решить благодаря переменному передаточному числу. Его особенность в том, что количество зубьев варьируется при переходе от центра к краям. Эта особенность помогает избавиться от слишком больших поворотов на скорости, в то же время физически облегчает поворот руля при медленном движении, или когда автомобиль стоит.

Гидравлическая (ГУР)

Отличие рулевой рейки с гидроусилителем (ГУР) от предыдущей заключается в том, что ГУР облегчает поворот руля. Достигается это следующим образом: в самом гидроусилителе есть масло. Оно, под давлением насоса ГУР, увеличивает усилие во время поворота и облегчает водителю сам физический процесс.

Основное преимущество такого вида механизма не только в том, что водитель меньше устает физически, но и в повышенной безопасности движения. Последняя достигается тем, что ГУР возьмет на себя нагрузку при попадании колеса в яму и руль среагирует на это более плавно. С другой же стороны, ГУР снижает чувствительность автомобиля водителем, что может привести к непредвиденным маневрам. Тем не менее, именно такой вид механизма чаще всего используется в современных автомобилях.

Преимущества и недостатки

Сначала о плюсах реечного рулевого механизма:

• простота и малые габариты конструкции;
• небольшой вес;
• не требуется частое обслуживание;
• хорошая точность управления;
• небольшая цена.

Теперь о минусах:

• передает удары от неровностей на дорожном полотне на рулевое колесо;
• частые неисправности в виде люфтов и стуков в рейке;
• данное механическое устройство ограничено применением в большинстве случаев на лёгких автомашинах с независимой подвеской управляемых колёс.

Несмотря на свою надежность, срок эксплуатации данного силового узла зависит от качества сборки автомобиля, условий использования, стиля вождения, условий хранения. Если машина долго находится в сырости, механизм может попросту заржаветь. Экстремальная езда по кочкам и ямам и прочим неровностям также уменьшает срок эксплуатации механической рулевой рейки.

На легковых автомобилях реечный рулевой механизм остается самым распространенным. Этому способствует, прежде всего, простота конструкции, невысокая стоимость механизма, а также его небольшие габариты.

Электрическая (ЭУР)

Устройство электрической рулевой рейки отличается от ГУРа тем, что усилителем в данной системе является электромотор. Он может быть встроенным в колонку руля, располагаться на рулевом валу либо быть совмещенным с самой рейкой. Первый вариант наиболее опасен, так как может привести к полной блокировке руля. Поэтому на дорогих автомобилях используется третий вариант размещения электрического усилителя.

Данный тип обладает рядом преимуществ, таких как:

• высокий коэффициент полезного действия;
• экономия топлива;
• высокая надежность и безопасность при движении;
• проста обслуживании;
• независимость работы механизма от погодных условий и окружающей среды.

Преимущества и недостатки

Использование зубчатого зацепления для перемещения рейки, управляющей поворотом колёс, имеет как плюсы, так и минусы. Их необходимо учитывать при выборе авто, поскольку надёжная управляемость — это важнейший принцип безопасности движения. Здесь многое зависит не только от того, какая рейка, устройство усиления какого типа используется и как реализовано. Немалую роль в надёжности механизма играет оригинальность узла. Именно по этой причине контрактные рейки гораздо надёжнее и долговечнее, чем новые дубликаты, выпущенные в странах третьего мира без контроля со стороны автопроизводителя.

Плюсы реечного рулевого механизма

При сравнении реечного варианта рулевого управления с другими следует принять во внимание ряд очевидных преимуществ:

• ввиду меньшего количества задействованных элементов и точек их сопряжения реечный механизм быстрее реагирует на воздействие и легче поддаётся контролю;
• меньший вес конструкции способствует улучшению эксплуатационных и скоростных характеристик авто;
• реечное управление обеспечивает лучшее «чувство руления», что существенно увеличивает безопасность при движении по мокрым и скользким участкам;
• ремонт и восстановление проще по двум причинам — меньшее количество составляющих узел элементов и широкое распространение механизма.

Упомянутые соображения способствуют широкому внедрению и усовершенствованию различных вариантов реечного управления в автомобилестроении.

Минусы реечного рулевого механизма

Популярность использования этого технического решения на множестве автомобилей перевешивает недостатки, из которых можно перечислить следующие.

Для механических и гидравлических систем:

• ускоренный износ элементов вследствие повышенной нагрузки, что является платой за простоту узла управления, состоящего из небольшого числа деталей;
• чувствительность реечного механизма к качеству дорожного покрытия, особенно заметная на полноприводных внедорожниках при съезде на неподготовленную к передвижению местность, когда трудность управления резко возрастает;
• восприимчивость к вибрациям, передающимся через рулевое колесо водителю;
• утечки технологической жидкости.

Дополнительные устройства, использующие электроэнергию для питания усилителей руля, характеризуют следующие минусы:

• более высокая цена;
• необходимость специального оборудования для диагностики электронного блока управления;
• сложность самостоятельного ремонта.

Какой бы ни была рулевая рейка, принцип действия механизма аналогичен, а все различия заключаются лишь в выборе схемы увеличения передаваемого водителем посредством поворота руля усилия.

Устройство и основные составляющие

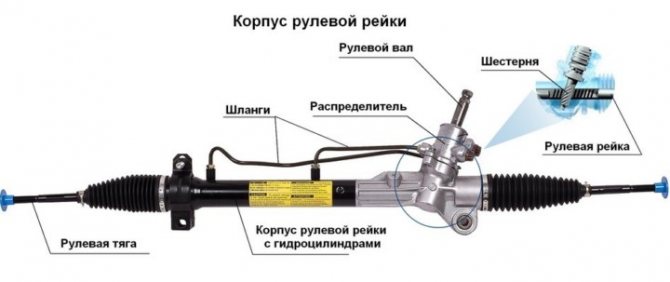

Схема рулевой рейки Рассмотрим, как устроена рулевая рейка. Описываться будет реечное рулевое управление в целом. Итак, его основные составляющие:

• рулевое колесо (или руль) – устройство для управления движением автомобилем в заданном направлении;
• рулевой вал – металлический стержень, который имеет шлицы (пазы) для закрепления руля с одной стороны, а с другой – шлицы для крепления самого рулевого вала к рулевой колонке;
• рулевая рейка – силовой узел, который состоит из зубчатой рейки и шестерни. Именно она приводит в движение рейку. Данный узел собран в корпус из легкого сплава и закреплен к кузову машины;
• рулевые тяги – металлические стержни. Каждая тяга с одной стороны имеет резьбу, а с противоположной – шарнирное шаровое устройство, на котором также имеется резьба;
• рулевой наконечник – деталь для вкручивания тяги. Имеет шаровый шарнир и внутреннюю резьбу.

Отметим, что иногда рулевой механизм имеет еще один компонент – демпфер рулевой рейки. Этот элемент устанавливается между тягами и корпусом рулевой рейки. Демпфер является амортизатором двустороннего действия. Основная задача демпфера – снизить вибрации на рулевом колесе. Демпфер рулевой рейки часто предустановлен на различных внедорожниках, так как именно этот тип машин чаще всего передвигается по плохим дорогам.

Виды и принцип работы рулевых реек

1. Механические рулевые рейки

Перемещение механизма механических рулевых реек осуществляется благодаря усилию, с которым человек поворачивает рулевое колесо. А это делает машину менее маневренной. Более того, во время езды происходит передача ударов от подвески на руль. Поэтому, чтобы управлять авто с механической рулевой рейкой, водитель прикладывает значительные усилия.

2. Рулевые рейки с ГУР

Гидравлический усилитель руля включает в себя насос, распределитель, рабочий цилиндр, масляный бак, а также соединительные шланги.

Когда мотор запущен, насос всасывает смазку из бака, нагнетает ее в золотниковый распределитель. Этот механизм позволяет дозированно подавать масло в рабочий цилиндр слева либо справа от поршня (зависит от того, куда крутится рулевое колесо). Благодаря масляному давлению поршень и рейка перемещаются, в результате колеса поворачиваются. Человеку, управляющему автомобилем, нужно приложить небольшие усилия, чтобы повернуть руль, даже когда машина не двигается.

Управляет распределителем торсион, это пружинистый железный стержень, установленный на рулевой вал и соединенный с золотниковым клапаном. Если рулевое колесо в нейтральном положении, золотник распределителя перекрывает подающие каналы, поэтому смазка утекает снова в бак. Если же руль вращается, происходит скручивание торсиона, он поворачивает внутреннюю часть золотникового клапана. Это приводит к открытию дозирующих каналов распределителя, и смазка попадает в рабочий цилиндр.

С увеличением угла поворота рулевого колеса происходит более сильное закручивание торсиона. В результате пропускная способность каналов распределителя увеличивается, так же как и усилие, прикладываемое к рулевой рейке.

Если руль повернут в крайнее левое или правое положение, происходит срабатывание предохранительных клапанов. С их помощью сбрасывается масляное давление, чтобы не допустить выхода из строя ГУР.

Помните о том, что, если у вас машина таким механизмом, чтобы не допустить поломку, не оставляйте вывернутыми колеса, регулярно проверяйте уровень масла в баке, при необходимости меняйте его.

3. Рулевые рейки с ЭУР

Если на вашем авто установлен электроусилитель руля, управлять машиной будет легко. Этот механизм компактный, поэтому потребление горючего уменьшится, особенно если сравнивать с гидроусилителем. В последнем случае насос непрерывно функционирует, если мотор запущен, электропривод включается, лишь когда водитель поворачивает.

Как функционирует рулевое управление с электроусилителем: во время совершения маневра торсион передает усилие от руля на рулевой механизм. Датчик крутящего момента сигнализирует о величине усилия в ЭБУ (электронный блок управления), сюда же поступают данные от датчиков коленвала, угла поворота руля и скорости (ABS). Как только информация будет обработана, создается управляющий сигнал, запускающий электродвигатель, расположенный на рулевой рейке.

Управление автомобилем с электроусилителем руля имеет свои особенности:

• когда маневр совершается на небольшой скорости, электродвигатель получает сигнал на создание наибольшего крутящего момента, поэтому водителю комфортно управлять машиной;
• если же авто поворачивает на большой скорости, электродвигатель выдает небольшой крутящий момент, поэтому руль «наливается»;
• как только авто перестроится, электронный блок управления подает команду, чтобы колеса вернулись в среднее положение;
• при езде ЭБУ отслеживает, насколько колеса отклоняются от среднего положения из-за отличия давления в покрышках либо их неравномерного износа, бокового ветра и прочих факторов, а затем сигнализирует электродвигателю о том, какая траектория движения авто будет правильной;
• так как одна шестерня вращается при поворотах рулевого колеса, даже если электропривод сломается, вы сможете ехать на машине.

На современных авто все чаще устанавливают электроусилитель руля, который по своим характеристикам намного превосходит ГУР.
