Пошаговая инструкция по замене топливного фильтра в киа рио

Как поменять топливный фильтр на Киа Рио

Чтобы заменить поврежденный фильтрующий элемент на исправно работающий, необязательно пользоваться услугами сервисного центра.

Автовладелец может провести подобную процедуру своими руками, при этом значительно сэкономив средства.

Инструменты, которые используются при замене:

• острый перочинный нож;
• плоскогубцы;
• гаечный ключ на 8, 12 вместе с ручным инструментом для зажима и удлинителем;
• две разновидности отверток – плюсовая и минусовая;
• фильтрующий элемент первичной и вторичной обработки.

Как поменять топливный фильтр на Киа Рио – пошаговое руководство:

Предварительно сбросьте датчик давления в системе подачи топлива.
Модуль располагается в емкости для хранения горючей жидкости, которая установлена под пассажирскими креслами в задней части салона.
Снимите пассажирское кресло, выкрутив головкой на 12 болты.
Поднимите автомобильное сиденье и разведите скрепляющие фиксаторы. После чего полностью его уберите.
Под креслом располагается люк, благодаря которому осуществляется доступ к фильтру. Откройте его с помощью перочинного ножика.
Выключите зажигание, чтобы аккуратно отсоединить электрическую колодку от элемента системы подачи горючего.
Плоскогубцами уберите трубку, которая подводит пары горючего к адсорберу. Снимите шланг подачи бензина.
На фильтровой крышке снимите с трубки фиксирующую клипсу. Ключом на 8 выкрутите винты, скрепляющие пластины.
Для выветривания бензинового запаха откройте задние двери.
Медленно вытащите фильтр из бензобака, чтобы не сломать поплавок. Затем разберите его, первым делом убрав датчик уровня топлива.
Переместите фиксатор по направлению вниз, предварительно вынув провода из держателей. На следующем шаге отсоедините штекер бензонасоса.
Уберите трубку, подводящую бензин в модуль тонкой очистки. Разберите стакан и крышку. Из первой детали выньте фильтр. Чтобы демонтировать насос, надо разжать детали, которые используются для фиксации.
Разъедините агрегат для перекачки бензина и сетчатый компонент очистки грубого типа

Очень важно не забыть отсоединить резиновое кольцо, выполняющее роль уплотнителя. Находящийся рядом провод тоже необходимо убрать

Отсоедините редуктор давления и сливную трубку.
Чтобы собрать фильтр совместно с замененными деталями, проводятся те же самые действия только в противоположном порядке.

Как выбрать топливный фильтр?

Когда выбираете очиститель топлива для Киа Рио, лучше обратиться за помощью к профессионалу по подбору или посмотреть в инструкции, идущей вместе с автомобилем. Различные модификации этой марки авто отличаются небольшими конструкционными особенностями, которые затрагивают и очиститель топлива.

Не нужно пытаться самостоятельно найти идентичный топливный фильтр для Киа Рио, потому что, если вы сможете найти идентичную модель корпуса с аналогичным резьбовым соединением, это еще не означает, что остальные параметры также подойдут. Необходимо учитывать показатели давления, пропускную способность, наличие клапанов или же наоборот их отсутствие.

Если вы будете придерживаться этих рекомендаций, то вашему двигателю будет гарантирована стабильная и бесперебойная работа на долгие года.

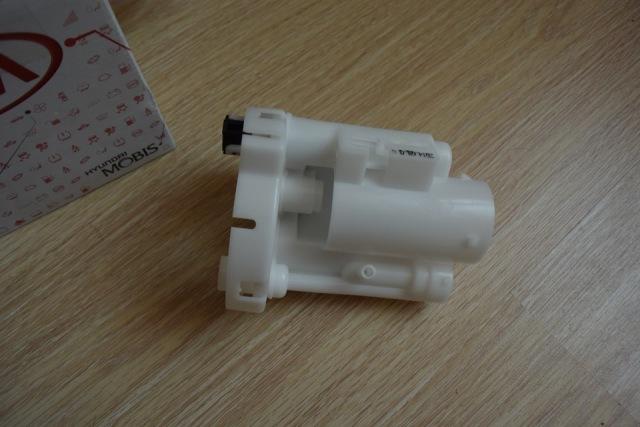

Очиститель топлива 31112-1G000

Рекомендованные топливные фильтры для Киа Рио (2012-2013):

• 31112-1G000 — Топливоочистительный элемент тонкой очистки.
• 31090-1G000 — Топливоочистительный элемент грубой очистки.

Ремонт

Ремонтные работы проводятся в 3 этапа:

1. Сброс давления в топливной системе
2. Демонтаж блока фильтрации
3. Разбор блока фильтрации и замена фильтрующих элементов

Ниже представлена подробная инструкция.

Сбрасываем давление

Чтобы извлечь топливный фильтр на Киа Рио, нужно вначале сбросить давление в топливной системе.

• Глушим машину и влазим под капот
• Открываем панель релейной защиты

• Заводим авто и ждем, пока не выйдет все давление из системы. Машина должна сама заглохнуть
• Достаем ключ из замка зажигания

Все, теперь можно приступать к следующему этапу.

Демонтаж блока фильтрации

Фильтрующая система спрятана рядом с топливным баком. Этот узел находится под задним креслом. Чтобы достать топливный фильтр Kia Rio 3, вначале самостоятельно демонтируем сиденье.

Выкручиваем крепеж головкой на 12 (мм). Болты спрятаны в зазоре между спинкой и сиденьем. Там 2 болта

• Отодвигаем крышку в сторону
• Вынимаем проводной модуль (нужно сжать фиксаторы с боков)

Разбор блока фильтрации

Переносим блок на удобный столик с хорошим освещением. Можно усесться за удобное сиденье. Разбор блока – это тонкая работа. Здесь нужны твердые и прямые руки.

Отсоединяем колодку проводов датчика уровня топлива

• Вынимаем проводную колодку из насоса
• Отверткой поддеваем фиксаторы стакана блока фильтрации

У опытного специалиста на эту работу уходит в районе 2 часов. Кстати, вот видео по этому поводу:

Замена топливного фильтра Киа Рио 3

Вам откроется доступ к лючку топливной секции, который прикреплен к кузову автомобиля герметиком. Лючок можно снять, отделив герметик от кузова ножом. Если работы проводятся в холодное время года, герметик по периметру можно немного разогреть строительным феном.

• Обязательно очистите места крепления шлангов, посадочное место топливного модуля от пыли и грязи.
• Снимите разъем электропитания топливного модуля (ключ в замке зажигания не должен быть в положении On).
• Снимите шланг вентиляции паров бензина. Пассатижами сожмите концы самозатягивающегося хомута и сдвиньте его за штуцер. Если процедура производится в мороз, будьте аккуратны при снятии шланга, так как штуцер, как и сам модуль, изготовлен из пластмассы.

• Нажав на фиксатор, демонтируйте топливный шланг, идущий к рампе. Также высвободите его из пластикового держателя.
• С помощью торцевой головки на 8 и удлинителя открутите упорную пластину крышки модуля.

Извлеките топливный модуль. Делать это нужно максимально аккуратно, чтобы не повредить поплавок ДУТ.Если положение резинового уплотнителя при демонтаже модуля не было нарушено, его можно не снимать.

С этим читают

Как поменять топливный фильтр на Киа Рио?

Это одна из операций, которая не требует технических знаний, помощников или длительного времени на ее выполнение. Своими руками поменять фильтр Киа Рио несложно, весь процесс займет не более получаса. Находится элемент в топливном модуле, и доступ к нему находится в салоне, в районе заднего сидения.

Для выполнения операций будут необходимы:

• сам фильтр;
• ключ с головкой на 12 с удлинителем;
• ключ с головкой на 8;
• острый нож для обрезки герметика;
• пассатижи;
• шлицевая отвертка;
• герметик для установки крышки топливного бачка.

Все инструменты можно найти в обычном ремонтном наборе для Киа Рио.

Алгоритм выполнения операции

Работа займет не менее 40 минут, она состоит из множества последовательных операций, при их выполнении нужно позаботиться о том, чтобы не растерять снятый крепеж.

Производятся такие этапы:

необходимо отвинтить средний болт, расположенный по центру, удерживающий на месте подушку пассажирского сидения сзади. Возможность работать с крепежом возникает при помощи создания зазора между подушкой сидения и спинкой;

далее руками приподнимается мягкая часть сидения. Она крепится к держателям при помощи двух металлических крюков. Их нужно достать из удерживающих конструкций;

подушка полностью снимается, можно вынести ее из салона для обеспечения простора для выполнения последующих операций;

открывается крышка люка, расположенная на бензобаке. Острием ножа обрезается старый герметик по ее краям, удерживающий деталь на месте;

рукой она отводится в сторону;

• выключается, если ранее не было отключено, зажигание;
• снимаются фиксаторы, удерживающие жгуты проводов (розового цвета);
• проводная колодка отсоединяется от разъема, соединенного с лючком модуля;

в случае, если зажигание включалось незадолго до начала замены, то для удобства дальнейшей работы потребуется уменьшить давление в системе. Для этого потребуется запустить двигатель и оставить его работать на холостых оборотах до момента, когда в систему перестанет подаваться топливо. После этого необходимо запустить стартер на 2-3 секунды. После выполнения этих действий задача будет выполнена, и работу можно продолжить;
клещами зажимаются одновременно оба края хомута шланга, отвечающего за доставку паров бензина к адсорберу

Плавным движением хомут осторожно сдвигается;

лючок топливного модуля имеет небольшой штуцер, конец шланга с него следует снять;

наконечники трубки подачи топлива снимаются с держателя, для этого потребуется отжать фиксаторы, стараясь не повредить их;

элемент, удерживающий трубку подвода паров топлива к электромагнитному клапану, руками достается из модуля;

отворачиваются 8 болтов крепления лючка, используя ключ у на 8;

снимается прижимная пластина;

топливный модуль достается из отверстия, это следует делать максимально осторожно, так как поплавком датчика можно зацепить край емкости и повредить оборудование;

достается уплотнительная резинка, которая отвечает за герметизацию места соединения бензобака и его люка;

колодка проводов датчика уровня бензина отсоединяется, для этого потребуется отжать защелку;

провода выводятся наружу;

шлицевая отвертка поможет поддеть защелку датчика и снять его;

индикатор сдвигается и снимается;

отсоединяется сама колодка, для этого также потребуется отжать фиксатор;

снимается пружинный фиксатор, удерживающий на месте трубку подвода топлива;

• отжимается очередная защелка;
• снимается наконечник трубки и достается уплотнитель;

тем же способом снимается конец шланга насоса для топлива;

берется стакан фильтра, и на его корпусе отверткой отжимаются фиксаторы направляющих;

крышка и стакан топливного модуля отделяются друг от друга;

снимается колодка топливного насоса;

из стакана достается топливный фильтр вместе с присоединенным к нему насосом и регулятором давления топлива;

шлицевым инструментом отжимаются фиксаторы и снимается насос, с него убирается сетчатый фильтрующий элемент;

от корпуса модуля отсоединяется пластиковая трубочка, по которой сливается топливо;

заменяется фильтр;

• промывается сетчатый фильтр;
• установка нового топливного фильтра происходит в обратном порядке.

При установке важно соблюсти последовательность выполнения всех операций и не перепутать крепеж и уплотнители. Этого можно добиться, если помещать их при снятии в коробочку с несколькими отделениями, помеченными цифрами

Как и другие несложные работы по техническому обслуживанию Kia Rio самостоятельная замена топливного фильтра доступна большинству автолюбителей.

Она производится в гаражных условиях, не требует особых знаний и навыков, но помогает избежать ремонта двигателя в результате использования некачественного горючего.

Значение топливного фильтра

С развитием технологий конструкция автомобиля усовершенствовалась и усложнялась. В топливных системах современных иномарок практически всегда устанавливается фильтр, выполняющий грубую и тонкую очистку. Это не просто прихоть инженеров, а настоящая необходимость. В топливе всегда содержится определенное количество примесей. При попадании в мотор они формируют нагар на свечах и непосредственно в камере сгорания. Это грозит полным закоксовыванием мотора и необходимостью капитального ремонта.

Если говорить об отечественном бензине, то в нем уровень примесей еще больше по сравнению с европейским топливом, поэтому фильтр подвергается повышенным нагрузкам, при этом достаточно быстро приходит в негодность. Эффективная работа топливного фильтра позволяет удалить из бензина воду, мелкие частицы грязи и пыли, что, конечно же, предотвратит развитие коррозии внутренних компонентов топливной системы и двигателя. Грязное топливо может нанести ущерб форсункам и привести к повышенному износу инжектора. Стоимость этих компонентов существенно выше цены на новый фильтр.

Процесс замены своими руками

Заменить фильтрующее устройство — одна из самых простых задач при проведении ремонта авто. Для ее выполнения необязательно обращаться к специалистам, все можно сделать самостоятельно.

Инструменты и материалы

Что понадобится для замены детали:

• новый фильтрующий элемент;
• две отвертки — с крестовым и плоским наконечником;
• пассатижи;
• комплект гаечных ключей;
• герметичный клей;
• канцелярский нож;
• специальное средство для очистки карбюраторов.

Пользователь Андрей Тотем снял и опубликовал ролик, в котором показал, как осуществляется замена фильтра очистки топлива в Киа Рио.

Этапы работы

Как выполняется замена фильтрующего устройства в автомобилях Киа Рио:

1. Сначала выполняется демонтаж заднего сиденья в автомобиле. Для снятия кресла открутите винты, расположенные между нижней и верхней частью сидений, гаечным ключом на 12.
2. Приподнимите нижнюю часть кресла и выведите скобы, фиксирующие ее, из креплений. Выполните демонтаж подушки.
3. В пространстве под креслом вы можете увидеть пластмассовый люк. Это защита топливного насоса, обычно она фиксируется при помощи клея герметика. Для демонтажа защиты воспользуйтесь канцелярским ножом или отверткой с плоским наконечником.
4. Так вы получите доступ к еще одному люку, который фиксируется к корпусу автомобиля на саморезах. За ним скрывается бензонасос. Саморезы люка откручиваются отверткой с крестовым наконечником.
5. Прежде чем выполнять работы по демонтажу, сбросьте давление в топливной магистрали. Для этого запустите мотор машины и отсоедините разъем с проводами от штекера, установленного на самом насосе. Когда давление в топливной системе будет сброшено, двигатель произвольно заглохнет. Завести его еще раз не получится.
6. Перед снятием крышки обязательно протрите ее тряпкой, чтобы удалить загрязнения и не допустить их попадания в насос. Иначе это негативно отразится на его функциональности в целом. При возможности для очистки можно воспользоваться пылесосом.
7. Отсоедините подключенные к устройству патрубки подачи топлива, зажав крепления магистралей пассатижами. Не убирайте далеко тряпку, поскольку при снятии из шланга выйдет часть горючего.
8. Отверткой с крестовым наконечником выкрутите винты, фиксирующие насосное устройство. Отодвиньте в сторону кольцо и не спеша извлеките из посадочного места фильтрующую деталь. При демонтаже будьте аккуратны, чтобы не разлить горючее.
9. Закрепите положение поплавка, использующегося для контроля уровня бензина в системе.
10. Отверткой с плоским наконечником надо поддеть крепления и отключить подсоединенные патрубки. Отсоедините разъемы и отодвиньте их в сторону.
11. Аккуратно отведите фиксатор от пластмассы и освободите направляющие для их демонтажа вместе с крышкой. Теперь из так называемого стакана можно извлечь деталь для очистки горючего.
12. Отключите провод массы. Отверткой подденьте кольцо фильтрующего элемента и защелки электродвигателя, отсоедините его.
13. Демонтируйте металлический клапан. Вытащите резиновый уплотнитель из фильтрующего устройства.
14. Установите новый клапан в фильтр. Ослабьте фиксаторы, демонтируйте пластмассовую деталь вместе с уплотнителями.
15. Выполните монтаж нового фильтра в посадочное место. Процедура сборки начинается с установки электродвигателя на новое фильтрующее устройство и фиксации креплений топливных магистралей.
16. Новый фильтр монтируется в стакан бензонасоса. На место устанавливается люк, который фиксируется винтами. Подключается разъем с проводкой. Защитная пластмассовая крышка под задним сиденьем автомобиля обрабатывается по периметру герметичным клеем и монтируется на место.

Пользователь Хендай Солярис / Киа Рио представил ролик, в котором подробно описана инструкция по смене очистительного устройства для топлива.

Цена вопроса

Стоимость оригинального фильтра для прочистки горючего в Киа Рио составляет около 1000-1500 рублей в среднем. Чтобы сэкономить, можно купить аналог, его цена варьируется в районе 400-800 рублей.

Замена сетчатого фильтра бензонасоса на Киа Рио – пошаговая инструкция

Если в процессе эксплуатации заметно снижение мощности или затруднен запуск двигателя, причиной может быть засоренный топливный фильтр. В этом случае нужно заменить фильтр независимо от пробега. Топливный фильтр установлен в топливном модуле.

1. Головкой «на 12» с удлинителем отворачиваем болт заднего крепления подушки заднего сиденья.
2. Доступ к болту через зазор между подушкой и спинкой заднего сиденья
3. Приподнимая переднюю часть подушки, выводим две скобы ее переднего крепления из держателей.
4. Cнимаем подушку заднего сиденья
5. Ножом подрезаем герметик по периметру крышки лючка топливного модуля.
6. Отводим крышку лючка.
7. При выключенном зажигании сжимаем фиксаторы колодки жгута проводов и отсоединяем колодку от разъема крышки топливного модуля.
8. Сжав пассатижами концы хомута крепления шланга подвода паров топлива к адсорберу, сдвигаем хомут по шлангу.
9. Снимаем шланг со штуцера крышки топливного модуля

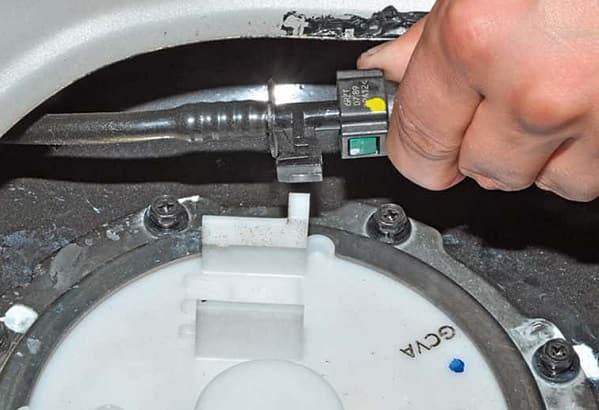

10. Нажав фиксаторы наконечника трубки подачи топлива к рампе, снимаем наконечник со штуцера крышки модуля.
11. Выводим держатель трубки подвода паров топлива к электромагнитному клапану продувки адсорбера из отверстия в кронштейне крышки модуля.
12. Головкой «на 8» отворачиваем восемь болтов крепления прижимной пластины крышки модуля
13. Снимаем пластину. Аккуратно, чтобы не зацепиться поплавком датчика указателя уровня топлива, извлекаем топливный модуль из отверстия топливного бака.
14. Вынимаем резиновое уплотнительное кольцо герметизирующее соединение крышки модуля и фланца отверстия бака.
15. Нажав фиксатор колодки проводов датчика указателя уровня топлива, отсоединяем колодку от разъема крышки модуля.
16. Выводим провода датчика указателя уровня топлива из держателей на крышке и стакане топливного модуля.
17. Поддеваем шлицевой отверткой фиксатор датчика указателя уровня топлива. Сдвигаем датчик по направляющим стакана модуля
18. Снимаем датчик с проводами.
19. Отсоединяем колодку от разъема крышки топливного модуля.
20. Извлекаем из стакана топливный фильтр в сборе с насосом, сетчатым фильтром и регулятором давления топлива.
21. Снимаем с наконечника трубки слива топлива резиновое уплотнительное кольцо и отсоединяем наконечник «массового» провода от вывода корпуса топливного фильтра.
22. Отсоединяем от корпуса топливного фильтра трубку слива топлива.

Роль фильтра в топливной системе Киа-Рио

От исправности всех компонентов топливной системы зависит нормальная работа двигателя, а соответственно — и всего автомобиля. В свою очередь, фильтрующий компонент играет важнейшую роль в функционировании всей системы. Он отвечает за очистку горючей смеси перед тем, как она попадает в агрегат.

К сожалению, не всем известно, что даже дорогие марки бензина имеют далеко не идеальное качество, а назначение фильтра — устранять эти недостатки продукта. Сор и всевозможные примеси оседают на фильтрующей составляющей детали. В результате она засоряется и требует замены. Топливо, пропускаемое через фильтр, уже не очищается в должной степени, и нежелательные компоненты попадают в агрегат.

Они оседают на внутренних стенках двигателя, в результате форсунки частично забиваются, топливо разбрызгивается некачественно. Мотор вследствие этого начинает работать неровно, расход бензина значительно увеличивается.

Это лишь начало проблем в работе автомобиля при засоренном топливном фильтре. Длительная езда без замены этой детали способны погубить агрегат авто, что для таких машин, как Киа-Рио повлечет за собой значительные затраты.

Когда нужна замена топливного фильтра автомобиля Киа Рио 2 и почему?

Почему-то многие считают, что барьер рассчитан на весь эксплуатационный срок, но это не так. Производитель рекомендует поменять изделие для фильтрации бензина не позже пробега в 60 000 км. Однако, судя по отзывам автовладельцев, даже на новой модели KIA они предпочитают сменить деталь после 30-35 тысяч километров пробега. Объяснение такому действию одно – низкое качество горючего на некоторых недобросовестных бензоколонках.

Время замены неисправного топливного фильтра Киа Рио 2 можно определить по степени эффективности функционирования ДВС, его динамическим и скоростным характеристикам:

• Неустойчивая работа силового агрегата.
• Повышенный расход горючего.
• Падение мощности.

На ранней стадии все перечисленные проблемы определяются с трудом, но по мере усугубления положения они проявляются все четче. На последней степени загрязнения автомобиль попросту не заводится. К сожалению, в последнем случае зачастую уже требуется крупный ремонт со значительными финансовыми издержками.

Это интересно: Киа серато или рио что лучше: полезно знать

Возможные неполадки и методы их устранения

Неудачно выполненный ремонт часто оборачивается проблемами с запуском ДВС. Машина либо заводится после работы стартером 3-5 секунд, либо же вообще не запускается. Как правило, причина кроется в уплотнительном кольце, которое забывают установить при сборке. Бывает, что кольцо не стало на штатное место, после чего оно уже не выполняет свои функции.

В результате описанных причин бензин будет возвращаться в бак, и насосу придется повторно его закачивать. Именно этот фактор становится виновником продолжительного запуска мотора. В любом случае следует снова разобрать узел и поставить или заменить уплотнительное кольцо.

Обновление фильтров на старых моделях

Как уже было сказано, у старых моделей фильтр находится под днищем. Необходимо применение специальных инструментов: подъемник либо эстакада. Сложности могут возникнуть еще на этапе ослабления креплений, поэтому будьте готовы применять домкрат полноценно и заниматься ремонтом длительное время.

Крепления КИА Рио требуют увлажнения специальными жидкостями, чтобы их затем можно было убрать и проникнуть к области нахождения топливного фильтра. Раскисание элементов занимает небольшой срок, но и для него нужно терпение. Мешает болтам отойти от части накопившаяся пыль и грязь. Можно предварительно убрать ее при помощи других инструментов, и тогда замена пройдет быстрее.

Сам процесс замены отнимет у владельца четверть часа при должной сноровке и подготовке.

Расположение фильтра под днищем подвергает его опасности, особенно высока вероятность утечки топлива. После ремонта требуется проверить машину, проведя своеобразный тест-драйв в течение минут 20. За это время вы заметите, если есть утечка.

Важно!

Обязательно проверьте надежность крепления. После этого, не съезжая с эстакады, заведите двигатель KIA Rio, дайте ему поработать 10 минут, чтобы убедиться в отсутствии утечки топлива.

Для чего нужен топливный фильтр

Что такое топливный фильтр? В первую очередь его устанавливают на автомобиль для очистки топлива. Ведь в противном случае существует риск поломки двигателя и других элементов машины. Очистительный процесс происходит следующим образом: топливо проходит через фильтрующий материал, после чего избавляется от механических примесей, и становится более приемлемым для силового агрегата.

По словам специалистов, в одном литре топлива может находится от 1 миллиграмма примесей. Конечно, на первый взгляд их объём кажется незначительным, но, на самом деле, это очень много. Во время процесса фильтрации, при помощи очистительного материала с горючего удаляются частички грязи и пыли, которые попадают туда со стенок тары. Также, фильтр убирает смолу и капли воды, что способствует более эффективному использованию топлива и повышению продуктивности двигателя

Важно помнить, что в процессе разборки, необходимо обратить внимание на положение поплавка, который показывает уровень горючего. Сделать это можно с помощью любой импровизированной подставки

Это интересно: Габаритные размеры Fiat 126 и вес: разбираем внимательно

Ремонт

Ремонтные работы проводятся в 3 этапа:

1. Сброс давления в топливной системе
2. Демонтаж блока фильтрации
3. Разбор блока фильтрации и замена фильтрующих элементов

Ниже представлена подробная инструкция.

Материал по теме: Как заменить масло в коробке передач Лада Калина самостоятельно

Сбрасываем давление

Чтобы извлечь топливный фильтр на Киа Рио, нужно вначале сбросить давление в топливной системе.

• Глушим машину и влазим под капот
• Открываем панель релейной защиты

Извлекаем реле топливной системы (на фото отмечен этот момент)

• Заводим авто и ждем, пока не выйдет все давление из системы. Машина должна сама заглохнуть
• Достаем ключ из замка зажигания

Все, теперь можно приступать к следующему этапу.

Демонтаж блока фильтрации

Фильтрующая система спрятана рядом с топливным баком. Этот узел находится под задним креслом. Чтобы достать топливный фильтр Kia Rio 3, вначале самостоятельно демонтируем сиденье.

Выкручиваем крепеж головкой на 12 (мм). Болты спрятаны в зазоре между спинкой и сиденьем. Там 2 болта

Приподнимаем сиденье и выводим из зацепления скобы, которые его фиксируют

Убираем сиденье из салона

Ножом поддеваем крышку блока фильтрации. Она посажена на герметик

• Отодвигаем крышку в сторону
• Вынимаем проводной модуль (нужно сжать фиксаторы с боков)

Разъединяем шланг подвода паров к адсорбенту (просто сдвигаем хомут плоскогубцами дальше по шлангу или на патрубок)

Снимаем трубку подачи топлива с рампы (по бокам фиксатора есть зажимы, на них нужно надавить)

Откручиваем крепежные болтики, которые держат прижимное колечко (8 болтов)

Теперь извлекаем корпус модуля в сборе, где установлен топливный фильтр на Киа Рио

Разбор блока фильтрации

Переносим блок на удобный столик с хорошим освещением. Можно усесться за удобное сиденье. Разбор блока – это тонкая работа. Здесь нужны твердые и прямые руки.

Отсоединяем колодку проводов датчика уровня топлива

Отстегиваем фиксаторы крепления датчика уровня топлива и снимаем его. Он сдвигается вниз по направляющим

Отсоединяем колодку с проводами от топливного насоса

Извлекаем фиксатор колодки входного топливного шланга и достаем колодку со шлангом

Попутно достаем резиновое уплотнительное колечко, чтобы оно не потерялось

Тоже самое проделываем с колодкой выходного топливного шланга (снимаем фиксатор, достаем колодку и резиновое колечко)

Отверткой отжимаем фиксаторы направляющих крышки топливного узла

Снимаем крышку со стакана. Совсем скоро покажется наш фильтр топливный Киа Рио

• Вынимаем проводную колодку из насоса
• Отверткой поддеваем фиксаторы стакана блока фильтрации

Вынимаем насос с фильтром тонкой и грубой очистки. Там же будет и регулятор расхода топлива

Отверткой отстегиваем два фиксатора и извлекаем насос

Отверткой поддеваем стопор на патрубке насоса и извлекаем топливный фильтр Kia Rio 3 грубой очистки

Снимаем с патрубка фильтра резиновое колечки и отстегиваем колодку с проводом на массу

Отверткой поддеваем ушки фиксатора регулировки давления топлива и снимаем фиксатор

Достаем регулятор давления. В посадочном месте будут резиновое и пластиковые колечки, их тоже вынимаем

Достаем из фильтра трубку подвода топлива. Отверткой достаем и уплотнительное колечко головки регулятора давления

Все, теперь производится замена топливного фильтра Киа Рио 3 на новую модель

Проводим сборку блока фильтрации в обратном порядке

У опытного специалиста на эту работу уходит в районе 2 часов. Кстати, вот видео по этому поводу:

• Автор материала
• Другие материалы

• Королевский внедорожник Karlmann King побил все ценовые рекорды – 31.03.2018
• Пасхальные зайцы от Jeep. Новая семерка шоу-каров – 27.03.2018
• Как заменить масло в двигателе Киа Рио? – 08.02.2018
• Как заменить лампы стоп сигнала Ниссан Тиида? – 02.02.2018
• Как заменить лампу ближнего света на Рено Логан? – 27.01.2018

Посмотреть другие статьи

Видео «как выполнить замену фильтрующего устройства?»

Наглядное пособие по смене очистительной сетки в автомобиле Киа Рио третьего поколения представлено на видео, снятом каналом КитаРик.

На одометре 45000 км пробега

, за3.5 года эксплуатацииавто. С прошедшей зимы у машины начался дикий жор бензина (18-20л / 100км — по городу). Бака хватало на 210-250 км. ( В зависимости от стиля езды— в дальнейшем расход тоже указывается в зависимости от стиля езды).

Такой дикий расход можно было сравнить с каким нибудь джипом… По началу сваливал всё на морозы, но весной и летом, когда машину я по долгу не прогревал — заметил что расход снизился, но всего на каких то 2-3 литра. Но это все равно много! По совету знакомого ( у него такая же рио ), я на трассе дал машине «просраться» ( до 5500 — 6000 оборотов).

Погонял так немного машину и позже мною было замечено снижение расхода где то на 1 литр ( 14-16 литров на 100 км). Ещё одним из советов было сменить АЗС. Я решил перейти налукойл( До этого заправлялся на РЭВ — ЮГРА ). Бензин там подороже чем везде, но по отзывам и тестам (где то в инете нашёл тесты бенза с заправок в нашего города) он хороший.

Итог ещё на 1 литр снизился расход ( 13-15 л/100км). Но все же меня это беспокоило, т.к раньше по городу машина кушала примерно 8.5-10л/100км. Грешил на свечи, но когда я их выкручивал, они были все как новые. Много перелистал страниц интернета, и было решено раньше времени поменятьтопливные фильтра(т.к.

по сетке ТО он меняется на 60 т.км ). Вообщем купил их, приехал на дачу и тут понеслось… 1) Снял заднюю сидушку ( отщелкнуть два крепежа спереди ) 2) Приготовил все необходимое ( Две плоских отвертки, трещотку, удлинитель трещотки, головка на 8, тряпка, перчатки, тазик и сами фильтра )

Как проверить давление в системе питания киа рио 3

В проверке давления ничего сложного нет. Нужно просто иметь короткий шланг, тройник и манометр с пределами измерения не менее 5 кгс/см². Проверка давления в системе выполняется в несколько этапов:

1. Проверяем герметичность топливопровода, бензин нигде не подтекает.
2. Проверяем контакты на приборах топливной системы.
3. Включаем зажигание и слушаем — топливный насос должен включиться. Это произойдёт в том случае, если мы не запускали двигатель в течении нескольких часов. Если мотор запускали и насос молчит — так надо, он поддерживает давление в течение некоторого времени после выключения двигателя.
4. Сбрасываем давление в топливной системе. (Как сбросить давление мы опишем ниже).
5. Подключаем тройник с манометром в разрыв между топливопроводом и входным штуцером рампы.
6. Запускаем двигатель и смотрим на манометр. На холостых оборотах норма давления 3,45-3,55 кгс/см². Если давление меньше — проверяем насос и фильтр, а также регулятор давления топлива. Все это хозяйство расположено в топливном модуле.

Давление в топливной системе

После замера снова стравливаем давление, снимаем манометр и устанавливаем все на места.

Резюме

Все узлы и механизмы автомобиля считаются важными агрегатами, но есть особо значимые. Если одна из таких систем сломана, то машина просто никуда не поедет. К ним относят топливную, ведь если горючее не будет поступать в камеры сгорания, то машина не сможет передвигаться.

Существует несколько причин, но самая распространённая на автомобилях с достаточным пробегом, – забиваются топливные фильтры. На каждом авто есть два-три фильтрующих устройства, на более дорогих авто их, конечно, больше, но в любом случае детали требуется менять с особой периодичностью. Иначе машина станет поглощать больше топлива, но терять мощность.

Разборка топливного модуля

1. Проводка контроллера уровня горючего выводится из держателей.
2. Зажим контроллера поддевается шлицевой отверткой, после чего датчик перемещается вдоль направляющих и вытягивается вместе с проводами.
3. Зажим колодки жгута электропроводов насоса выжимается, колодка отсоединяется.
4. У наконечника шланга подвода горючего есть пружинный фиксатор, его достаточно поддеть отверткой, чтобы извлечь.
5. Наконечник трубки стягивается с выходного конца бензинового фильтрующего элемента и удаляется резиновый уплотнитель.
6. Точно так же со штуцера на входе вынимается наконечник насосной трубки.
7. Плоской отверткой отжимаются зажимы 2-х модульных стержней.
8. Стакан и крышка разъединяются.
9. С насоса удаляется колодка.
10. На стакане имеются два зажима корпуса, их цепляют отверткой, после чего можно вытянуть сборку из топливного насоса Киа Рио 3, обоих очистителей (с сеткой), регулятора давления.

Теперь можно переустановить, т.е. поменять фильтр топливный Kia Rio 3.

В чем смысл регулярной замены

Необходимо соблюдать периодичность смены топливного фильтра. Это снизит нагрузку на двигатель, уменьшит вероятность образования нагара внутри силовой установки. Автомобиль станет увереннее вести себя при наборе скорости. Регулярная смена узла позволит экономить и на топливе.

Увеличить ресурс системы очистки удастся с помощью 3 советов:

1. Заправляться нужно только на проверенных АЗС, работающих под брендом крупных компаний.
2. Нельзя держать топливо в старых ржавых канистрах.
3. Не стоит ехать на заправку сразу после того, как там залили топливо из автоцистерны.

Забывать о необходимости смены фильтра нельзя. Это чревато поломками. Причем машина может «встать» прямо на трассе вдали от цивилизации.

Топливный фильтр на КИА Рио 3

КИА Рио 3 для российского рынка выпускался на общей платформе с Хендай Солярис. На данном авто с бензиновыми двигателями 1,4 и 1,6 л. применяется одинаковый топливный фильтр, независимо от года выпуска. Он расположен так же, как и на предыдущем поколении бензинового Rio — в бензобаке, в сборе с насосом. Артикул узла — 31110-4L000. Его конструкция тоже никак не отличается в зависимости от комплектации автомобиля. И все так же само может быть заменен отдельно. Артикул оригинального фильтра — 31112-1R000.

Диаметр трубок, впуск/выпуск, мм	Высота, мм	Диаметр корпуса, мм
9.8/9.8	104	95

Данный фильтр в оригинале применяется еще и на других авто от KIA — SORENTO (XM), SPORTAGE (SL), и от Hyundai — ACCENT (SB) и ELANTRA (SD). Известные заменители представлены ниже.

Amd	AMD.FF45	490
Finwhale	PF731	800
Nipparts	N1330330	650

31112-1R000

AMD.FF45

Фильтр сетка для Рио 3-го поколения имеет артикул 31184-1R000. Часто используемый аналог от Kross — KM79-01114, цена – 140 руб.

Дизельные версии данного поколения авто официально на отечественный рынок не поставлялись, и встречаются они на дорогах России лишь в единичных экземплярах.

Если не менять — что будет?

Если вовремя не поменять компонент, вы сильно нагрузите насос, которому будет сложно проталкивать топливо по системе, ведь сетка бензонасоса уже забита. Автомобиль начнёт хуже набирать скорость, его мощность снизится, пропадет изначальная динамика. Иногда вы будете наблюдать провалы мощности при работе ДВС. Особенно явно это заметно при движении в гору.

Двигатель будет заводиться хуже день ото дня — вплоть до момента, когда вообще откажет. И такое иногда случается.

Из‐за проблем с фильтром возрастет расход топлива. Например, если раньше на 100 км автомобиль потреблял 9–10 литров, то с забитым фильтром эта цифра может вырасти до 11–12 литров. Появятся провалы при нажатии на педаль акселератора. Это может привести к ДТП в момент обгона на загородном шоссе, когда нужно резко ускориться.

В тот момент, когда вы стоите на светофоре, обороты двигателя в режиме холостого хода могут плавать — вплоть до того, что ДВС заглохнет. Вы так и останетесь стоять на перекрестке — приятного в этом мало.

Процесс замены детали на модели Рио представлен в этом видео:
