Как подобрать ротор для двигателя

Последовательность разборки электродвигателя

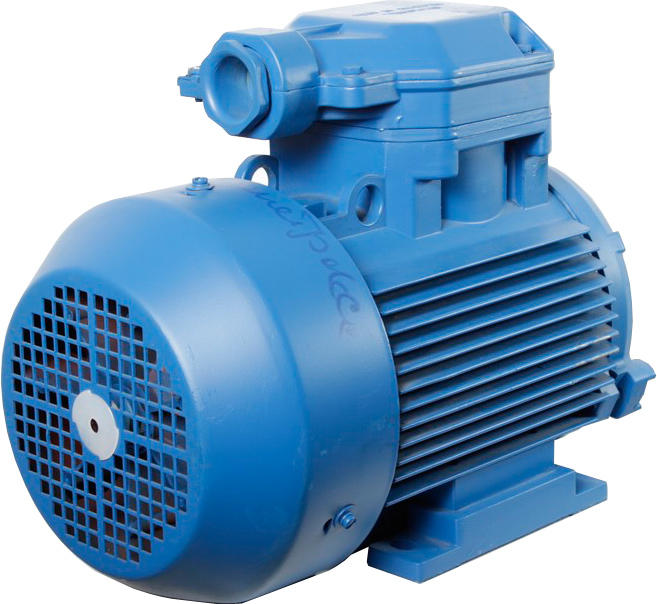

Асинхронный двигатель

Основными составляющими асинхронного двигателя является ротор, вращающийся вокруг вала и неподвижная его часть – статор.

Этапы разборки:

Выкручиваются крепежные болты, удерживающие кожух вентилятора.
Наносятся метки, согласно которым подшипниковые щиты при сборке устанавливаются в прежнее положение.
Вынимается упорное пружинное кольцо и снимается вентилятор (крыльчак охлаждения) с помощью съемника.
Извлекается шпонка.
Откручиваются и снимаются болты, крепящие подшипниковые щиты и крышки.

Щит отделяется от двигателя. Для этого легкими ударами молотка необходимо постучать по выступающим ребрам подшипникового щит с использованием специальной деревянной прокладки. При этом бить по ушам для крепления болтов нельзя. В небольших двигателях снять заднюю крышку можно всего лишь, подковырнув отверткой между корпусом и щитом со всех сторон. В более крупных моделях электродвигателей нарезается резьба, по которой винтовыми движениями вкручивается болт, и снимается щит. Главное не допускать перекосов.

После отделения щита от корпуса двигателя, он сдвигается по валу машины. В процессе снятия во избежание повреждения изоляции обмоток в отверстие между статором и ротором помещают лист плотного картона. На него же после удаления щита укладывается ротор. Это предотвратит вероятность повреждения изоляции обмоток электрического двигателя.
С вала снимаются подшипники, невинтовые гофрированные пружины, и покрывающие их внутренние крышки, расположенные с двух сторон.
Снимается короткозамкнутая обмотка и сердечник ротора

При выемке ротора необходимо следить, чтобы его движения были строго по оси электродвигателя.
С клеммной коробки выкручивается заглушка (напоминает форму болта).
С коробки снимается крышка, под которой размещены выводы обмотки статора.
Освобождается обмотка от клемм и очень осторожно вынимается сердечник статора.

Остается пустая станина (корпус) электродвигателя. После разборки рекомендуется основные части конструкции двигателя (вкладыши, щиты, уплотнители, траверсы, переключатели, подшипники и т.д.) промыть керосином или бензином. Обмотки статора очищаются от пыли и грязи пылесосом либо струей сжатого воздуха и протираются чистой тряпкой, предварительно смоченной в бензине.

Можно также наглядно просмотреть подробное видео разборки:

Преимущества и недостатки

У такого мотора есть свои «плюсы» и «минусы».

К преимуществам можно отнести:

1. Мало подвижных элементов. Роторный двигатель содержит намного меньше механизмов и узлов, чем поршневой. В роторном – три главных движущих элемента: два ротора и вал, а в самом простейшем поршневом моторе минимум 45 движущихся элементов. Так как в РПД минимальное количество механизмов, то и надежность, соответственно, выше.
2. Вибрация. Все элементы РПД совершают плавную непрерывную работу и вращаются в одном направлении, тогда как в поршневом моторе движение постоянно меняется.
3. Компактность. Двигатель имеет небольшой вес и габариты.

К недостаткам относятся:

1. Потребление топлива. Роторному мотору требуется больше ГСМ.
2. Высокая стоимость. Изготовление отличается сложностью, высокой точностью производства, дорогого оборудования, что способствует удорожанию.
3. Частые перегревы. Данные двигатели в силу своей конструкции подвержены к перегреву, что приводит к «закипанию».
4. Невысокий ресурс. Из-за постоянных перепадов давления, мотор вырабатывает ресурс не более 130-150 тыс. км.

Учитывая недостатки и преимущества роторного мотора, автолюбители обращают внимание и на вождение автомобиля, считая его сложным и непривычным. Прогресс не стоит на месте и, возможно, у РПД есть будущее

Его особенностью является то, что двигатель может работать на газе и водороде, а это откроет ему перспективу в будущем

Прогресс не стоит на месте и, возможно, у РПД есть будущее. Его особенностью является то, что двигатель может работать на газе и водороде, а это откроет ему перспективу в будущем.

Устройство — ротор

Устройство ротора этой дробилки ничем существенно не отличается от роторов описанных ранее дробилок. На подвижной передней стенке имеются пластинчатая лента 5, приводная 4 и натяжная 7 звездочки, привод 12 и приспособления для изменения угла наклона стенки. На подвижной стенке также смонтированы пластинчатая лента 10, приводная 9 и натяжная 11 звездочки и привод.
 

Устройство ротора этой дробилки ничем существенно не отличается от роторов описанных ранее дробилок. На подвижной передней стенке имеются пластинчатая лента 5, приводная 4 и натяжная 7 звездочки, привод 12 и приспособления для изменения угла наклона стенки. На подвижной задней стенке также смонтированы пластинчатая лента 10, приводная 9 и натяжная / / звездочки и привод.
 

Устройство ротора этой дробилки ничем существенно не отличается от роторов описанных ранее дробилок. На подвижной передней стенке имеются пластинчатая лента 5, приводная 4 и натяжная 7 звездочки, привод 12 и приспособления для изменения угла наклона стенки. На подвижной стенке также смонтированы пластинчатая лента 10, приводная 9 и натяжная 11 звездочки и привод.
 

Рассмотрим устройство роторов асинхронных двигателей. Короткозамкнутый ротор состоит из стального вала, цилиндрического сердечника, насаженного на вал ротора, короткозамкнутой обмотки и лопастей, осуществляющих вентиляцию машины. Ротор асинхронного двигателя удерживается с помощью боковых подшипниковых щитов, прикрепленных болтами к корпусу машины. На рис. 2.5 а показан продольный разрез асинхронного двигателя с короткозамкнутым ротором, на рис. 2.5 6 — схема его включения. На рисунке 1 — корпус; 2 — сердечник статора; 3 — лобовая часть обмотки статора, т.е. часть, находящаяся вне пазов; 4 — сердечник ротора; 5 — вал; 6 — подшипник; 7 — подшипниковый щит.
 

Рассмотрим устройство роторов асинхронных двигателей. Коротко-замкнутый ротор состоит из стального вала, цилиндрического сердечника, насаженного на вал ротора, короткозамкнутой обмотки и лопастей, осуществляющих вентиляцию машины.
 

По устройству ротора различают асинхронные двигатели следующих видов.
 

При таком устройстве ротора осадок сползает с его стенок при остановке центрифуги.
 

Асинхронные машины в основном различаются устройством ротора. Ротор асинхронной машины представляет собой цилиндрический сердечник ( рис. 14.3, а), собранный из пластин электротехнической стали, изолированных друг от друга лаком. Сердечник ротора насажен на вал, закрепленный в подшипниках. В пазах ротора располагаются витки обмотки ротора.
 

Асинхронные машины в основном различаются устройством ротора. Ротор асинхронной машины представляет собой цилиндрический сердечник ( рис. 14.3, о), собранный из пластин электротехнической стали, изолированных друг от друга лаком. Сердечник ротора насажен на вал, закрепленный в подшипниках. В пазах ротора располагаются витки обмотки ротора.
 

Асинхронные двигатели в основном различаются устройством ротора. Он значительно дешевле, и, что очень существенно, обслуживание двигателя с короткозамкнутым ротором значительно проще. Обмотка короткозамкнутого ротора выполняется в виде цилиндрической клетки ( рис. 14 — 3 и 14 — 5) из медных или алюминиевых стержней, которые без изоляции вставляются в пазы сердечника ротора.
 

Различие между этими двигателями заключается в устройстве ротора.
 

Двигатели этого типа отличаются от короткозамкнутых только устройством ротора.
 

Основные различия этих типов машин заключены в устройстве ротора.
 

Как «оживить» неисправный прибор?

Ремонт якоря электродвигателя начинают только после полной уверенности в неисправности узла. Царапины и сколы на ламелях убирают круговой проточкой поверхности. Нагар и копоть можно снять чистящими средствами для контактных электрических соединений. Разбитые подшипники перепрессовывают и меняют на новые

Важно соблюсти балансировку вала при сборке

Вращение должно быть лёгким и без шума. Поврежденную изоляцию восстанавливают, можно использовать обычную изоленту. Соединения, вызывающие подозрения, лучше пропаять заново. При проблемах с катушками якоря рекомендуется прибегнуть к перемотке, которую можно выполнить самостоятельно.

Ремонт

Ремонтные работы всего устройства выполняются с целью восстановления его функциональности и работоспособности. Иногда требуется замена некоторых деталей. Например, при нагреве статора по разным причинам, может образоваться нагар на конструкции якоря электродвигателя.

Последовательность шагов тогда следующая:

• демонтаж двигателя;
• очистные работы;
• разборка всех узлов;
• восстановление поврежденных частей;
• покраска;
• сборка двигателя и проверка его в нагрузочном режиме.

Если стержень имеет трещины, то он подлежит восстановлению или замене. Делается это так: на месте трещины проводится надрез и высверливание отверстий от точки этого надреза до торца замыкающего кольца. Та часть, которая оказалась высверленной, заполняется медным сплавом.

Не стоит забывать и о проверке двигателя на обрыв и короткое замыкание. Сопротивление ротора и статора проверяются при помощи омметра, сверяясь при этом с техническими характеристиками в инструкции по эксплуатации. Однако прибор должен быть крайне чувствителен ввиду стремления сопротивления к нулю в обмотках мощных моделей моторов.

Регулирование частоты вращения асинхронных двигателей

Для регулирования частоты вращения асинхронных электродвигателей и управления режимами их работы существуют следующие способы:

1. Частотный – при изменении частоты тока в электрической сети изменяется частота вращения электрического двигателя. Для такого способа применяют устройство, которое называется частотный преобразователь;
2. Реостатный – при изменении сопротивления реостата в роторе, изменяется частота вращения. Такой способ увеличивает пусковой момент и критическое скольжение;
3. Импульсный – способ управления, при котором на двигатель подается напряжение специального вида.
4. Переключение обмоток по время работы электрического двигателя со схемы «звезда» на схему «треугольник», что снижает пусковые токи;
5. Управление с изменения пар полюсов для короткозамкнутых роторов;
6. Подключение индуктивного сопротивления для двигателей с фазным ротором.

С развитием электронных систем, управление различными электродвигателями асинхронного типа становится все более эффективным и точным. Такие двигатели используются в мире повсеместно, разнообразие задач, выполняемых такими механизмами, с каждым днем растет, и потребность в них не уменьшается.

Как работает синхронный двигатель

Принцип действия синхронного двигателя основывается на взаимном влиянии магнитных полей якоря и полюсов индуктора. При обращенной конструкции агрегата расположение якоря и индуктора выполнено наоборот, то есть, первый расположен на роторе, а другой – на статоре. Такой вариант используют криогенные синхронные машины, у которых в состав обмоток возбуждения входят материалы со свойствами сверхпроводимости.

При запуске двигателя его разгоняют до частоты близкой к той, с которой в зазоре вращается магнитное поле. Только после этого он переходит в синхронный режим. В данной ситуации происходит пересечение магнитных полей якоря и индуктора. Этот момент получил название входа в синхронизацию.

При разгоне используется состояние асинхронного режима, когда происходит замыкание обмоток индуктора с помощью реостата или короткозамкнутым путем, подобно асинхронным машинам. Для того, чтобы осуществлять запуск в таком режиме, ротор оснащается короткозамкнутой обмоткой, которая одновременно является успокоительной обмоткой, способной устранить раскачивание ротора во время синхронизации. После того, как скорость становится близко к номинальной, в индуктор подается постоянный ток.

Таким образом, синхронный двигатель это не только двигатель, но и своеобразный генератор, поскольку у них одинаковое конструктивное исполнение. Схема работы двигателя будет следующей. Обмотка якоря подключается к трехфазному переменному току, а к обмотке возбуждения от постороннего источника подается постоянный ток. Вращающееся магнитное поле, созданное трехфазной обмоткой и поле, созданное обмоткой возбуждения, взаимодействуют между собой. Это вызывает появление электромагнитного момента, приводящего ротор во вращающееся состояние.

Для двигателей, где установлены постоянные магниты, применяются специальные внешние разгонные двигатели. В отличие от асинхронных устройств, разгон ротора в синхронном двигателе должен достигнуть частоты вращения магнитного поля. Это связано с подачей в обмотку ротора тока из постороннего источника, а не индуцируется в нем под действием магнитного поля статора, следовательно, на него не влияет частота вращения вала. В результате, синхронный двигатель переменного тока приобретает постоянную частоту вращения ротора вне зависимости от нагрузки. Специфический принцип работы этих устройств оказал влияние на их пуск и регулировку частоты вращения.

Виды электродвигателей и их особенности

Экономичность и надежность оборудования напрямую зависят от электродвигателя, поэтому его выбор требует серьезного подхода.

Посредством электродвигателя электрическая энергия преобразуется в механическую. Мощность, количество оборотов в минуту, напряжение и тип питания являются основными показателями электродвигателей. Также, большое значение имеют массогабаритные и энергетические показатели.

Электродвигатели обладают большими преимуществами. Так, по сравнению с тепловыми двигателями сопоставимой мощности, по размеру электрические двигатели намного компактнее. Они прекрасно подходят для установки на небольших площадках, например в оборудовании трамваев, электровозов и на станках различного назначения.

При их использовании не выделяется пар и продукты распада, что обеспечивает экологическую чистоту. Электродвигатели делятся на двигатели постоянного и переменного тока, шаговые электродвигатели, серводвигатели и линейные.

Электродвигатели переменного тока, в свою очередь, подразделяются на синхронные и асинхронные.

• Электродвигатели постоянного токаИспользуются для создания регулируемых электроприводов с высокими динамическими и эксплуатационными показателями. К таким показателям относятся высокая равномерность вращения и перезагрузочная способность. Их используют для комплектации бумагоделательных, красильно-отделочных и подъемно-транспортных машин, для полимерного оборудования, буровых станков и вспомогательных агрегатов экскаваторов. Часто они применяются для оснащения всех видов электротранспорта.
• Электродвигатели переменного токаПользуются более высоким спросом, чем двигатели постоянного тока. Их часто используют в быту и в промышленности. Их производство намного дешевле, конструкция проще и надежнее, а эксплуатация достаточно проста. Практически вся домашняя бытовая техника оборудована электродвигателями переменного тока. Их используют в стиральных машинах, кухонных вытяжных устройствах и т.д. В крупной промышленности с их помощью приводится в движение станковое оборудование, лебедки для перемещения тяжелого груза, компрессоры, гидравлические и пневматические насосы и промышленные вентиляторы.
• Шаговые электродвигателиДействуют по принципу преобразования электрических импульсов в механическое перемещение дискретного характера. Большинство офисной и компьютерной техники оборудовано ими. Такие двигатели очень малы, но высокопродуктивны. Иногда и востребованы в отдельных отраслях промышленности.
• СерводвигателиОтносятся к двигателям постоянного тока. Они высокотехнологичны. Их работа осуществляется посредством использования отрицательной обратной связи. Такой двигатель отличается особой мощностью и способен развивать высокую скорость вращения вала, регулировка которого осуществляется с помощью компьютерного обеспечения. Такая функция делает его востребованным при оборудовании поточных линий и в современных промышленных станках.
• Линейные электродвигателиОбладают уникальной способностью прямолинейного перемещения ротора и статора относительно друг друга. Такие двигатели незаменимы для работы механизмов, действие которых основано на поступательном и возвратно-поступательном движении рабочих органов. Использование линейного электродвигателя способно повысить надежность и экономичность механизма благодаря тому, что значительно упрощает его деятельность и почти полностью исключает механическую передачу.
• Синхронные двигателиЯвляются разновидностью электродвигателей переменного тока. Частота вращения их ротора равняется частоте вращения магнитного поля в воздушном зазоре. Их используют для компрессоров, крупных вентиляторов, насосов и генераторов постоянного тока, так как они работают с постоянной скоростью.
• Асинхронные двигателиТакже, относятся к категории электродвигателей переменного тока. Частота вращения их ротора отличается от частоты вращения магнитного поля, которое создается током обмотки статора. Асинхронные двигатели разделяются на два типа, в зависимости от конструкции ротора: с короткозамкнутым ротором и фазным ротором. Конструкция статора в обоих видах одинакова, различие только в обмотке.

Электродвигатели незаменимы в современном мире. Благодаря им значительно облегчается работа людей. Их использование помогает снизить затрату человеческих сил и сделать повседневную жизнь намного комфортнее.

Электродвигатели

• Основные параметры электродвигателя
  • Момент электродвигателя
  • Мощность электродвигателя
  • Коэффициент полезного действия
  • Номинальная частота вращения
  • Момент инерции ротора
  • Номинальное напряжение
  • Электрическая постоянная времени
  • Механическая характеристика
• Сравнение характеристик электродвигателей
• Области применения электродвигателей
• Производители электродвигателей

В некоторых режимах работы электропривода электродвигатель осуществляет обратное преобразование энергии, то есть работает в режиме электрического генератора.

По виду создаваемого механического движения электродвигатели бывают вращающиеся, линейные и др. Под электродвигателем чаще всего подразумевается вращающий электродвигатель, так как он получил наибольшее применение.

Областью науки и техники изучающей электрические машины является — электромеханика. Принято считать, что ее история начинается с 1821 года, когда был создан первый электродвигатель М.Фарадея.

Статор в двигателе

В собранном виде пакет статора впрессовывают в корпус. Сердечник статора формируется витками обмотки.

Их пропивают субстанциями особого состава, защищающего витки от повреждений, и укладывают в специально выточенные во внутренней стенке цилиндра пазы.

Схема подключения статора к электрической сети выглядит следующим образом:

На корпусе двигателя имеется так называемый БРНО, блок расключения начал обмоток. Иначе говоря, это распределительная коробка, внутри которой находятся клеммники.

Конструктивно, они различаются между собой. Устройство клеммников зависит от мощности двигателя и вида работы, которую этот двигатель выполняет. Концевые части всех обмоток подключаются к клеммам БРНО.

От мощности электромотора и его функционального предназначения зависит также и способ подключения обмоток.

При способе соединении «Звезда»мотор плавно увеличивает обороты, причем быстрый разгон оборотов до максимума невозможен.

А если обмотки соединены треугольником, мотор может сразу развить те обороты, на который он конструктивно рассчитан, но и стартовые токи будут адекватно велики.

Особенности работы асинхронного двигателя болгарки

Практически во всех электроприборах, использующихся в быту, применяется асинхронный электрический двигатель.

жным преимуществом этого типа мотора является то, что при изменении нагрузки на него, частота оборотов не меняется. Это означает, что если, к примеру, долго и без остановки резать камень бытовой болгаркой, никаких внешних признаков перегрузки двигателя заметно не будет. Скорость вращения диска будет постоянная, звук однотонным. Изменится только температура, но этого можно и не заметить, если руки одеты в перчатки.

При невнимательном отношении, преимущество может превратиться в недостаток. Асинхронные двигатели очень чувствительны к перегреву, значительное превышение рабочей температуры влечёт за собой оплавление изоляции на обмотках ротора. Вначале мотор будет работать с перебоями, а потом — когда произойдёт межвитковое короткое замыкание — двигатель остановится совсем. Стоит несколько раз сильно перегреть двигатель болгарки и, наиболее вероятно, что якорь оплавится. Кроме того, от высокой температуры отпаиваются контакты, соединяющие провода первичной обмотки с коллектором, что ведёт к прерыванию подачи электрического тока.

Трехфазный асинхронный двигатель с фазным ротором

До широкого распространения частотных преобразователей асинхронные двигатели средней и большой мощности делали с фазным ротором. Трехфазные асинхронные двигатели с фазным ротором (АДФР) обычно применяли в устройствах с тяжелыми условиями пуска, например в качестве крановых двигателей переменного тока, или же для привода устройств, требующих плавного регулирования частоты вращения.

Конструкция АДФР

Фазный ротор

Конструктивно фазный ротор представляет из себя трехфазную обмотку (аналогичную обмотки статора) уложенную в пазы сердечника фазного ротора. Концы фаз такой обмотки ротора обычно соединяются в “звезду”, а начала подключают к контактным кольцам, изолированным друг от друга и от вала. Через щетки к контактным кольцам обычно присоединяется трехфазный пусковой или регулировочный реостат. Асинхронные двигатели с фазным ротором имеют более сложную конструкцию, чем у двигателей с короткозамкнутым ротором, однако обладают лучшими пусковыми и регулировочными свойствами.

Фазный ротор

Статор АДФР

Статор асинхронного двигателя с фазным ротором по конструкции не отличается от статора асинхронного двигателя с короткозамкнутым ротором.

Обозначение выводов вторичных обмоток трехфазного АДФР

Обозначение выводов обмоток ротора вновь разрабатываемых трехфазных машин согласно ГОСТ 26772-85

Обозначение выводов обмоток ротора ранее разработанных и модернизируемых трехфазных машин согласно ГОСТ 26772-85

Примечание: Контактные кольца роторов асинхронных двигателей обозначают так же, как присоединенные к ним выводы обмотки ротора, при этом расположение колец должно быть в порядке цифр, указанных в таблице, а кольцо 1 должно быть наиболее удаленным от обмотки ротора. Обозначение самих колец буквами необязательно.

Пуск АДФР

Пуск двигателей с фазным ротором производится с помощью пускового реостата в цепи ротора.

Применяются проволочные и жидкостные реостаты.

Металлические реостаты являются ступенчатыми, и переключение с одной ступени на другую осуществляется либо вручную с помощью рукоятки контроллера, существенным элементом которого является вал с укрепленными на нем контактами, либо же автоматически с помощью контакторов или контроллера с электрическим приводом.

Жидкостный реостат представляет собой сосуд с электролитом, в котором опущены электроды. Сопротивление реостата регулируется путем изменения глубины погружения электродов .

Для повышения КПД и снижения износа щеток некоторые АДФР содержат специальное устройство (короткозамкнутый механизм), которое после запуска поднимает щетки и замыкает кольца.

При реостатном пуске достигаются благоприятные пусковые характеристики, так как высокие значения моментов достигаются при невысоких значениях пусковых токов. В настоящее время АДФР заменяются комбинацией асинхронного электродвигателя с короткозамкнутым ротором и частотным преобразователем.
