Как вынуть личинку из замка зажигания

Ремонт замка зажигания ВАЗ 2101

В любом случае, чтобы понять точную причину поломки замка зажигания, а также определиться с тем, стоит ли его ремонтировать, или сразу заменить, устройство необходимо демонтировать и разобрать. Об этом мы и поговорим дальше.

Снятие замка зажигания ВАЗ 2101

Чтобы демонтировать замок, нам понадобятся такие инструменты:

• гаечный ключ на 10;
• отвертка с крестовидным лезвием (лучше короткая);
• небольшая шлицевая отвертка;
• кусачки или ножницы;
• шило.

Порядок работ следующий:

1. Ставим машину на ровной площадке, включаем передачу.
2. При помощи ключа на 10 откручиваем и отсоединяем клемму «-» от аккумуляторной батареи.
3. Переходим в салон. Используя отвертку с крестовидной битой, отворачиваем четыре винта крепления двух половин кожуха рулевой колонки.
4. Этим же инструментом откручиваем саморез фиксации кожуха к подрулевому выключателю
5. Извлекаем из посадочного места кнопку выключателя световой аварийной сигнализации.
6. Отводим нижнюю половину кожуха и кусачками или ножницами перерезаем пластиковый хомут крепления проводов.
7. Снимаем нижнюю половину кожуха.
8. Тонкой шлицевой отверткой поддеваем уплотнительное кольцо замка зажигания. Снимаем уплотнитель.
9. Отсоединяем верхнюю половину рулевого кожуха.
10. Рукой аккуратно отсоединяем разъем с проводами от замка зажигания.
11. Вставляем ключ зажигания в скважину
12. Устанавливаем ключ в положение «0», покачивая рулевое колесо, чтобы оно разблокировалось.
13. При помощи отвертки с крестовидным лезвием отворачиваем два винта, крепящих замок к кронштейну на рулевом вале.
14. Используя шило, утапливаем запорный стержень через боковое отверстие в кронштейне.
15. Извлекаем замок зажигания из кронштейна.

Разборка замка

Для разборки замка зажигания понадобится только тонкая шлицевая отвертка. Порядок разборки следующий:

1. Используя отвертку, поддеваем стопорное кольцо, расположенное в проточке корпуса устройства.
2. Снимаем кольцо.
3. Вынимаем контактную группу из корпуса замка.

О том, как снять личинку, мы поговорим чуть позже.

Когда целесообразен ремонт

После разборки замка стоит внимательно осмотреть и кважину, и запорный механизм, и контакты

В зависимости от признаков неисправности устройства, особое внимание следует уделить именно тому узлу, к которому она относится. Если ключ в замке зажигания не проворачивался по причине поломки личинки, отремонтировать ее вряд ли вам удастся. Но ее можно заменить

Благо, они есть в продаже и стоят недорого

Но ее можно заменить. Благо, они есть в продаже и стоят недорого.

Если причина неисправности замка в износе или окислении контактов, можно попытаться их восстановить при помощи специальных антикоррозийных средств типа WD-40 и сухой грубой тряпки. Для этих целей нежелательно использовать абразивы, так как глубокие царапины на поверхностях контактов спровоцируют их дальнейшее подгорание. В случае критического повреждения контактов можно купить саму контактную группу.

Но, если поломался запорный стержень, придется покупать замок в сборе, так как один корпус не продается. Замена замка производится в обратном порядке, приведенном в инструкции по его снятию.

Таблица: примерные цена за замок зажигания, личинку и контактную группу для ВАЗ 21201

Наименование детали	Каталожный номер	Примерная цена, руб.
Замок зажигания в сборе	2101–3704000	500–700
Личинка замка зажигания	2101–6100045	50–100
Контактная группа	2101–3704100	100–180

Замена контактной группы

Чтобы заменить группу контактов замка зажигания ВАЗ 2101 никаких инструментов не нужно. Достаточно вставить ее в корпус разобранного устройства, сопоставив размеры вырезов на корпусе и выступов на контактной части. После этого необходимо закрепить ее стопорным кольцом, установив его в проточку.

Замена личинки

А вот с личинкой придется немного повозиться. Из инструментов здесь пригодятся:

• электродрель со сверлом диаметром 0,8–1 мм;
• штифт такого же диаметра длиной 8–10 мм;
• шило;
• тонкая шлицевая отвертка;
• жидкость типа WD-40;
• небольшой молоток.

Порядок работ такой:

1. Шлицевой отверткой поддеваем накладку личинки снизу и снимаем ее.
2. Находим на корпусе замка штифт, фиксирующий личинку.
3. Высверливаем штифт при помощи электродрели, стараясь не повредить корпус замка.
4. При помощи шила извлекаем остатки штифта из отверстия.
5. Вынимаем личинку из корпуса.
6. Жидкостью WD-40 обрабатываем рабочие части новой личинки.
7. Устанавливаем новую личинку в корпус.
8. Фиксируем ее при помощи нового штифта.
9. Утапливаем штифт полностью при помощи небольшого молотка.
10. Устанавливаем накладку на место.

Как снять замок зажигания на Тойота Королла

У каждой детали автомобиля есть свой ресурс, и замок зажигания не является исключением. Несмотря на то, что марка Toyota отличается надежностью, у нее неисправность этого агрегата является частым явлением. Не стоит игнорировать заедания, потому что это может привести к тому, что ключ будет вываливаться из отверстия, а автомобиль можно будет завести обыкновенной отверткой. Данная статья затрагивает все поколения Corolla AE от 100 до 140.

Почему нельзя смазывать заедающий замок

Существует 2 вида поломок этого узла: электрические и механические, которые будут рассмотрены в статье. При любом типе поломок для починки данную деталь необходимо снять с автомобиля.

Снятие замка зажигания с Corolla

Для замены данного элемента на Corolla применяется зубило, 2 отвертки и молоток. Последовательность работ:

1. Для безопасности необходимо отсоединить клемму со знаком «-» от АКБ.
2. Рулевая колонка охвачена сверху и снизу двумя кожухами, зафиксированными винтами, которые нужно открутить. Для удобства можно снять и подрулевую накладку, которая прикреплена так же.
3. После снятия кожухов требуется отсоединить все фишки проводов.
4. Сам замок зафиксирован на металлической скобе 4 болтами. В противоугонных целях эти болты закручиваются на заводе, а шляпки специально обламываются, однако открутить их можно при помощи зубила и молотка. Необходимо сделать упор инструмента в бортик так, чтобы при стуке по нему болт проворачивало против часовой стрелки.

Замена личинки

Замена замка зажигания Corolla АЕ 100 на новый оригинальный – это дорогое дело. Стоимость такой работы под заказ: 100 долларов. Покупать эту запчасть на разборках – не лучший вариант, потому что неизвестно, на сколько времени эксплуатации ее хватит, хоть она и стоит 2 500 рублей. Может получиться так, что устройство опять сломается через месяц.

Самый разумный вариант в случае поломки – это новая личинка или ремонт старой, потому что именно эта деталь чаще всего ломается.

Восстановление замка зажигания собственноручно

Механическая неисправность

Данный узел работает благодаря специальным металлическим пластинам – пинам (еще они называются «сувальды»), которые подпружинены снизу. Именно они и идентифицируют ключ, попадая в его пазы. Вследствие того, что для ключа в Toyota пины сделаны из мягкой латуни, они быстро стираются от трения. Именно это и является причиной большинства поломок. Ремонт производится принципом замены старых пластин на новые. Цена за комплект: 100 рублей

Помимо этого, стоит обратить внимание на пружины: они должны держать пластинки на одинаковой высоте. Если где-то пины проседают по сравнению с остальными, то в них необходимо поменять пружины на новые

Если не хотите самостоятельно осуществить ремонт замка зажигания, то его можно просто сдать в сервис или купить новую личинку с ключом.

Электрическая неисправность

Если ключ проворачивается без заеданий, но автомобиль никак не реагирует, то в 100 процентах случаев это дело электрики. Самое распространенное в этой проблеме – окись контактов. В данном случае стоит зачистить клеммные соединения от налета. Если зачистка не дала результатов, то следует прозвонить каждый провод. Согласно приведенной ниже схеме, клеммы прозваниваются так: держат первый контакт омметра на позиции «1», а вторым контактом поочередно дотрагиваться до 2–7 позиции. Между всеми клеммами должно быть одинаковое сопротивление, в противном случае нужно менять провода.

Заключение

Технически замок зажигания от Тойота Королла не сложен, и произвести его ремонт и замену можно самостоятельно. Для тех, кто не хочет тратить деньги и получить хороший результат, самостоятельный ремонт является хорошим вариантом.

Устройство замка зажигания

Замок зажигания представляет из себя электрический элемент с контактной частью и механической блокировкой, расположенной с правой стороны рулевой колонки. В этом устройстве вся электрическая часть между собой связана и управляется при помощи ключа зажигания.

В замке зажигания предусмотрено 4 различных положения ключа:

На рисунке отображены 4 основных положения ключа зажигания

• S — Отключено (ключ вставлен в замок зажигания).
• A — На стоянке (предназначена для снятия механической блокировки, а также подачи питания на отдельные электроприборы).
• M — Зажигание (Активирован весь электропакет автомобиля, включены контрольные лампы на панели приборов).
• D — Старт (Запуск двигателя).

Неисправности замка зажигания

Конструкция замка зажигания вблизи

Конструкция замка зажигания предусматривает в себе несколько контактных групп и выход хотя бы одной из них оставит весь автомобиль без подачи энергии. Самой популярной неисправностью становится, выход из строя реле и поломка возвратной пружины. Для того, чтобы самостоятельно провести диагностику неисправности или заменить вышедший из строя замок зажигания потребуется немного сноровки и точное следование дальнейшей инструкции.

Молоток и зубило, другого не дано))) Друг на MarkII кнопку запуска ставил, а замок убирал, бил зубилом в сторону откручивания а потом легко пальцами выкрутил.

на своей машине снимал как раз эти болты.

в вашей ссылке так и написано «сначала надо вынуть целиком замок.» псто #7

хм. но если целиком,то как раз болты и надо откручивать.

Зачем целиком? Вытаскиваешь старую личинку, покупаешь новую с ключом, вставляешь вместо старой!

1.Вставьте ключ в замок и переведите в положение АСС. 2.Вставив тонкую отвертку в нижнее отверстие литого корпуса замка, отожмите защелку, одновременно подавая замок на себя.

Вставьте ключ в замок и переведите в положение АСС. Вставив тонкую отвертку в нижнее отверстие литого корпуса замка, отожмите защелку, одновременно подавая замок на себя.

Как заменить контактную группу замка зажигания

Работа проходит в таком порядке:

1. Выставить руль ровно. Можно проверить по колесам, чтобы колеса стояли ровно.
2. Разъединить клеммы аккумуляторной батареи.
3. Снять обшивку звукового сигнала. Смотря какой руль, делается по-разному.
4. Отсоединить питание от сигнала.

Если руль с подушкой безопасности, то порядок работы такой:

1. Выставляем руль. Колеса ровные.
2. Отсоединить аккумулятор.
3. Подождать пол часа.
4. Открутить 2 винта обшивки руля.
5. Снять подушку безопасности.
6. Отсоединить заднюю часть сборки подушки безопасности AirBag.
7. Отсоединить звуковой сигнал.

Дальше, порядок для обоих вариантов:

1. Снять резиновую прокладку.
2. Открутить гайку крепления руля и снять ее вместе с шайбой.
3. Сделать маркировку деталей, чтобы было легче при сборке.
4. Снять рулевое колесо.
5. Открутить 3 винта крепления рулевых переключателей (поворотники, дальний и ближний свет, звуковой сигнал и т.д.).
6. Аккуратно снять переключатели управления электронными приборами.
7. Снять пластиковый кожух.
8. Открутить болт слева внизу панели.
9. Снять замок и отсоединить провода.
10. Открутить маленький винт на замке зажигания в задней части.
11. Вытянуть контактную группу зажигания.
12. Новую контактную группу перед установкой надо смазать.
13. Подсоединить провода к новой группе контактов.
14. Собрать все в порядке обратном разборке.
15. Подсоединить клеммы АКБ.
16. Проверить исправность отремонтированного замка (с замененными контактами).

Проверка контактной группы Омметром

1. Для проверки целостности контактной группы надо отсоединить клемму «-» от аккумулятора.
2. Далее — снимаем защитный кожух руля, и под ним отсоединяем штекер проводов.
3. Мультиметром в положение определения сопротивления или омметром определяем сопротивление. Крокодильчиками или иголками измерительного устройства поочередно тестируем клеммы на штекере (фишке). То есть, подсоединили сначала к первой паре (контакты надо проверять попарно — верхний с нижним) к клемме и крутим ключ зажигания во все режимы. Если обнаружился слабый контакт, то скорее всего поломалась сердцевина замка. Сердцевина замка взаимозаменяема, ее можно заменить или полностью поставить новый замок.

Как заменить замок зажигания на ВАЗ 2101-ВАЗ 2107

Замена замка зажигания:

1) В начале операции снимите верхнюю и нижнюю часть кожуха с рулевой колонки. (О том как снять кожух, см. в статье: «Замена панели приборов»)

2) Далее при помощи маркера или ещё чего либо нанесите метки на провода которые подсоединены к задней части замка, и только после этого отсоедините все провода.

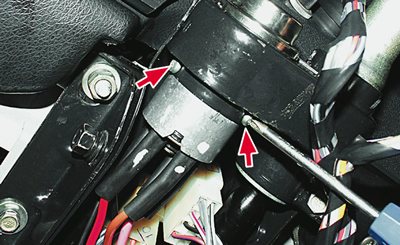

3) Следом при помощи крестообразной отвёртки отверните два нижних винта, которые крепят замок зажигания.

4) После чего вставьте ключ в личинку замка и поверните его в положение «0» тем самым вы отключите противоугонное устройство, которое блокирует руль. В это же время тоненьким шилом или отвёрткой нажмите на фиксатор, который удерживает замок на месте (Продолжение в пункте 4)

Видео инструкция по замене замка зажигания на ВАЗ 2101-2107 своими руками.

Как просто снять и заменить замок зажигания на ВАЗ 2101 — ВАЗ 2107 остальных классических моделях жигулей. Так.

5) И после чего потянув за ключ, извлеките замок из кронштейна.

Установка нового замка происходит в обратной последовательности!

Проверка элементов замка зажигания на работоспособность:

1) Для проверки правильности замыкания контактов при различных положениях ключа, проделайте следующие:

Сперва возьмите напряжение с «АКБ Аккумуляторная Батарея» и генератора и тем самым подайте его на контакты в соответствие с таблицей:

Свободный штекер «INT» чтобы вы знали, предназначен лишь для подключения радиоприёмника, а контакты «30/1» и «30» служат для подсоединения проводов идущих от аккумулятора и генератора как говорилось выше!

2) Теперь проверьте как работает блокировка руля, она же противоугонное устройство, для этого:

Вставьте ключ в замок и поверните его в положение «III», и обратите своё внимание на запорный стержень (Указан цифрой «1») который в этот момент должен выдвинуться

После чего поверните ключ в замке в положение «0» и повторно обратите своё внимание на запорный стержень, который в этот момент должен будет утопиться. А так же возьмите на заметку то, что ключ обязан выниматься из личинки замка лишь в когда он будет стоять в положение «III»!. А так же возьмите на заметку то, что ключ обязан выниматься из личинки замка лишь в когда он будет стоять в положение «III»!

А так же возьмите на заметку то, что ключ обязан выниматься из личинки замка лишь в когда он будет стоять в положение «III»!

Замена контактной части замка:

1) Для начала снимите замок зажигания с автомобиля.

По сути снимать и устанавливать контактную часть замка, можно и при установленном на своём месте замке зажигания, но только в этом случае замена контактную часть будет намного труднее чем при снятом замке!

2) Затем подденьте стопорное кольцо через отверстие в торце корпуса под цифрой «2» (см. «фото»), а после поддевания кольца аккуратно извлеките контактную часть из корпуса.

При обратной установки контактной части, установите её таким образом чтобы широкий выступ под буквой «А» на фото выше, вошёл в широкий паз который присутствует на корпусе замка. А после установки контактной части, проверьте чтобы запорный стержень «под цифрой 1» располагался рядом со штекерами «15» и «30» на контактной части!

Замена замка зажигания

Действительно, полная замена элемента может решить многие проблемы за один раз

Важно обратить внимание, что особенности замены замка некоторым образом отличаются в зависимости от марки машины

Наиболее распространенные причины поломки

Для начала следует разобраться, в каких случаях данная процедура действительно необходима (Стоит упомянуть, что замена нередко производится, когда ключи владельца были утеряны).

Наиболее вероятными причинами поломки являются:

• Износ составляющих контактной группы;
• Проблема с секретом: из-за влаги образуется коррозия, что препятствует нормальной работе;
• Обгорание контактов;
• Установка новых или дополнительных приборов с увеличенной мощностью;
• Неисправность цилиндра замка зажигания.

Следует обратить внимание на особенности некоторых иностранных марок. Например, в автомобиле Тойота ключевым признаком неисправности считается невозможность поворота ключа, что обуславливается износом кодовых окон, которые необходимо заменять в ходе ремонта

Если водитель уверен, что серьезная неисправность действительно существует, производится замена замка. Сделать это не так сложно, как может показаться на первый взгляд, главное в этом деле – внимательность и аккуратность.

Замена замка зажигания

Последовательность действий при замене замка довольна проста. Все, что необходимо сделать:

1. Убрать кожух с рулевого управления и открутить винты.
2. Поставить ключ в позицию «0».
3. Нажать отверткой на фиксатор (через отверстие в кронштейне), а затем вытащить сердцевину и извлечь ключ из замка.
4. Позаботиться о том, чтобы после отключения провода не перепутались (сфотографировать исходное положение).
5. Заменить замок на новый.

Замена контактной группы

Как говорилось ранее, устранить большинство проблем с отказом нескольких приборов можно решить путем замены контактной группы. Это можно сделать в несколько шагов (первые шаги практически не отличаются от шагов полной замены замка).

Шаг первый: Теория

Водителю необходимо ознакомиться со схемой строения замка зажигания, чтобы избежать допущения ошибок. Даже если имеется инструкция, ее следует прочесть сразу, а не по ходу действий.

Шаг второй: Подготовка к работе

Чтобы произвести замену, необходимо сначала отключить аккумуляторную батарею. Для этого нужно снять отрицательную клемму. Также стоит заранее подготовить инструменты (обычно хватает крестовой отвертки или обычного шила).

Шаг третий: Получение доступа к замку

Водитель должен снять пластмассовую накладку руля, которая обычно состоит из верхней и нижней части

Для этого необходимо выкрутить все фиксирующие болты, после чего осторожно отсоединить пластмассовую защиту механизма

Также важно разъединить разъем кабеля и патрон лампочки подсветки

Шаг четвертый: демонтаж крышки замка

На этом этапе необходимо отсоединить все доступные фиксаторы

После снятия основной крышки также важно убрать оставшиеся два фиксатора, чтобы разобрать деталь

Шаг четвертый: устранение неполадок

Здесь важно обратить внимание на выпуклые элементы контактов, которые расположены на источнике освещения. Можно попытаться убрать коррозию или нагар с помощью наждачки, однако следует понимать, это эта меря является крайней. Более рациональным решение – замена контактной группы

Более рациональным решение – замена контактной группы.

Таким образом, каждый водитель самостоятельно решает, стоит ли заменять замок зажигания полностью

Действительно, замена отдельной и наиболее важной связующей детали может решить большинство возникших проблем, но полная замена все же остается лидирующим универсальным решением

Ремонт и замена замка зажигания

Если вам пришлось, ремонтировать замок зажигания ваз 2106 потребуются следующие инструменты: отвертка, тестер, как можно тоньше шило. Когда есть все в наличие можно начинать ремонтировать. В машине замок зажигания находится с водительской стороны, установили его с левой стороны от руля, ниже панели приборов, там, где находится рулевой механизм.

Снимите пластиковую панель, где находится руль, уберите все шурупы и снимите панель. После того как вы убрали декоративный кожух, снимите гайки на которых крепится замок зажигания к корпусу, затем в отверстие для замка приложите необходимый ключ, поставьте нулевое положение таким образом вы выключите устройство против угона автомобиля. В кронштейне находится отверстие, если нажать самым тонким шилом или другим инструментом на замочный фиксатор, вы сможете достать замок зажигания из гнезда для посадки. Если вы сделаете все правильно, то снятие замка будет завершено. Поставьте новый замок в той же последовательности, как и снимали, подключите все провода, перенеся элементы с прошлого на обновленный выключатель. Запчасти на автомобили прошлого века не обладали особым качеством, и многие производители самостоятельно делают детали в подпольных помещениях, и выставляют на продажу разные поддельные модификации запчастей. Чтобы быть уверенным в качестве купленной детали лучше всего ее приобретать в автомагазинах. Детали, сделанные подпольно можно отличить очень просто: — голограмму можно снять при этом она останется невредимой, — блокировка руля будет выглядеть темным цветом, — корпус будет с корявым краем, — не плотно упакованные детали, — ключ не будет подходить к замку.

Какой должен быть список для оригинального замка зажигания ваз 2106: — широкая голограмма, убрать и не нарушить нельзя. — корпус выглядит аккуратно, ровно, — верх ровный, — автомобильные ключи можно отлично вставить и вынуть. У многих машин ВАЗ замок зажигания сделан совместно с валовым управлением руля. Если сравнивать с другими машинами данной модели, часть, связанную с электричеством соединяют болтами, сделанными из механики, в нашей модели они соединяются пайкой, если вы разберете замок, он легко снимается. По окончанию процедур заняться заменой замка зажигания на ваз 2106. Стандартно замена замка зажигания ВАЗ осуществляется с повреждением замочных контактов, нарушаются любые цепи электричества. Редкие случаи при возникновении необходимости вскрытия замка становятся любые неполадки связанные с механикой: пружинные коррозии, проблемы с ключами. Вначале необходимо отключить аккумулятор. Убираем крышку с необходимого приборного щитка, прислоните к себе вместе с крышкой, прислонив, обе пружинные детали сбоку. Убираем нижние части панели рулевых колонок, выкрутите необходимые болты, их держат сверху, и болты, держащие колонки. Если 2 болта, которые держали замочный хомут, и остались целыми шестигранные головки, уберем болты, и попытаемся убрать замок, друг от друга отвести жгуты, который связан с переключателем, и убрать соединение со всех проводных наконечников. В конце операций вставляем клюк и заводим машину, ставим в нулевую программу, крутим рулем колеса, должны свободно двигаться. Отвертка помогает нам снять, замок зажигания и кронштейн рулевого вала несколько болтов. Уберем 2 болта с крепления замка зажигания. Отвёрточным устройством до конца нажимаем необходимый фиксатор через щель сбоку, и потихоньку через данную щель достаем замок зажигания. Забрать данный замок.

https://youtube.com/watch?v=aXgLJVtdJaQ

Ремонт замка зажигания ВАЗ 2110

Видео замена замка зажигания переднеприводных ВАЗов (ВАЗ 2110-2112, “Калина”, “Приора”)

Выявить неисправность замка зажигания «десятки» можно с помощью тестера. Для этого нужно сначала демонтировать замок. Вкратце алгоритм действий будет таким:

1. Отсоединить от аккумулятора минусовую клемму.
2. Открутить кожух вокруг рулевой колонки.
3. Отключить разъем замка зажигания.
4. Вставить ключ в замок и последовательно перевести его в положение I и II. При этом с помощью омметра необходимо замерить сопротивление между контактами (см. схему и таблицу).
5. При исправном замке зажигания и контактной группе сопротивление должно равняться 0.

Важные моменты

Проводите ремонтные работы в сухом помещении, не допуская попадания влаги на устройство. Иначе, затем придется вновь разбирать систему для очистки окислов. Производите установку нового или отремонтированного замка согласно старой схеме электрооборудования. Для упрощения подсоединения проводов перенесите маркировку на новое устройство.

Будьте аккуратны в процессе откручивания болтов. Пространства под рулевой колонкой мало, замахнуться для удара недостаточно. Проще применить тяжелый молоток. Однако при неаккуратной работе ударом можно повредить пластик.

Чтобы отремонтированный или замененный замок работал долгое время, нужно соблюдать все тонкости работы. Гарантией бесперебойной и безопасной работы устройства послужит выбор современной и качественной модели.

Ремонт замка зажигания «Опель Омега B»

Разделим условно стадии поломки замка зажигания автомобиля «Опель Омега B» на три стадии по их сложности и запущенности. Итак:

1. Периодические заедания ключа в замке. Проще всего на данном этапе снять замок, промыть и смазать его. Самый простой вариант ремонта — побрызгать в скважину WD-40 и покрутить ключом в ней.
2. Не происходит повторный запуск. Как правило, такая проблема проявляется в ситуации, когда машина нормально заводится, едет, и ключом можно остановить двигатель. Однако при повторном включении мотор не запускается. Для этого нужно вытащить и снова вставить ключ. Тут уже точно нужно разбирать замок и проводить диагностику и ремонт.
3. Ключ не поворачивается. До этого этапа лучше не доводить. Ведь при этом неизбежно заблокируется руль, что может привести к неприятностям на дорогах.

Для демонтажа и разборки замка зажигания необходимы простейшие слесарные инструменты — отвертка с крестовым наконечником, плоскогубцы, спица или кусок твердой тонкой проволоки, молоток, зубило.

Опишем процесс разборки отдельно для описанных выше случаев. Начнем с самых простых первого и второго, когда ключ еще поворачивается. Алгоритм разборки для них будут одинаковыми:

1. Снять рычаг наклона рулевой колонки, а также фальшнакладку, расположенную на замке зажигания.
2. Снять защитный кожух рулевой колонки (его нижнюю часть), для этого в нижних углублениях открутить три крепежных болта отверткой с крестовым наконечником.
3. Чтобы разъединить верхнюю и нижнюю часть кожуха рулевой колонки необходимо открутить два самореза справа и слева от руля. Они скрыты специальным заглушками. Их можно снять при помощи отвертки или ножа. Чтобы добраться до них нужно покрутить рулем соответственно вправо и влево.
4. Далее нужно освободить механизмы поворотников и дворников. Они установлены на направляющих с помощью простых пластмассовых защелок снизу и сверху. Для этого нужно сдвинуть их влево и вправо соответственно. Это делается для того, чтобы открылся доступ к болтам крепления замка.
5. Упомянутые болты имеют самосрезающиеся головки. Поэтому, чтобы их открутить необходимо воспользоваться небольшим зубилом и молотком.
6. После того как болты были извлечены, руль автомобиля освобождается, а замок зажигания висит на одних проводах контактной группы. Ее нужно снять полностью.
7. Для этого отстегнуть 3 имеющиеся там защелки. К верхним двум из них есть открытый доступ, а к нижней — нет. Поэтому сперва необходимо отверткой открыть две доступные защелки. После этого нужно вывернуть замок сверху вниз, чтобы освободить его из третьей защелки.

Профилактика и смазка контактной группы

После полной разборки можно выполнить диагностику и выявить проблемы с замком. Как правило, они возникают по причине попадания внутрь механизма пыли или грязи. Также возможно замялась ламель или пружина. Эти небольшие неисправности легко лечатся с помощью надфиля, а также промывкой и смазкой механизма. Не рекомендуется удалять ламели (об этом мы писали выше). На это можно пойти лишь в крайнем случае.

Теперь перейдем к ситуации, когда ключ в замке даже не проворачивается. Соответственно, личинка в замке также не может провернуться и нажать на стопор. Для ремонта также нужно извлечь замок. Как это сделать, описанно в предыдущем списке в пунктах 1 — 8. Далее будут такие действия:

1. Первым делом нужно помнить. что при демонтаже личинки необходимо сохранить в целости ламели и пружины. А вот корпусом личинки придется пожертвовать.
2. Для того чтобы демонтировать личинку, необходимо поддеть отверткой крышку личинки и аккуратно ее снять.
3. А место, откуда сняли крышку и куда вставляется ключ, придется высверлить, чтобы получить доступ к ламелям и пружинам.
4. Далее проводится ревизия ламелей и пружин. При необходимости они выравниваются и устанавливаются на место. Механизм нужно обязательно промыть и смазать.
5. Сборка проводится в обратном порядке.

С высверленной личинкой еще некоторое можно ездить. Однако лучшим решением будет покупка и установка новой. Не выбрасывайте ламели из поврежденных личинок, они вам могут еще пригодится в дальнейшем.

Итоги

Как видите, принцип ремонта замка зажигания у многих автомобилей совпадает, а сама процедура под силу даже начинающему автолюбителю. Основное, что вы должны помнить, это то, что при малейших проявлениях неисправностей нужно не затягивать с профилактикой и ремонтом. В противном случае это может плохо закончиться. Для начала можно даже не снимать замок, а просто брызнуть в скважину WD-40 и после этого несколько раз провернуть ключом, чтобы жидкость попала на расположенные там детали. В большинстве случаев этого бывает достаточно, чтобы избавиться от начавшихся проблем.

Источник

Замена замка зажигания на Дэу Нексия — как снять и поменять замок зажигания на Дэу Нексия

Модель Nexia – пожалуй, один из наиболее распространенных видов автомобиля на российских дорогах. Компания Daewoo выпускает автомобили эконом-класса с достаточно широким функционалом, недорогими автозапчастями, что выгодно для вождения по российским дорогам.

Проблема такого характера, как поломка, замена замка зажигания Нексии нечасто встречается. Даже учитывая, что электрика у этих автомобилей – самое проблемное место. Замена не требует особых навыков, важна лишь внимательность, концентрация.

Рядовой автовладелец вполне способен самостоятельно выполнить ремонт, не прибегая к услугам квалифицированных автомехаников.

Вышеперечисленные запчасти подлежат замене, стоят недорого, посему о ремонте можете не переживать. Конструкция имеет очень маленькие части, которые несложно потерять; к вопросу надлежит подойти, предварительно подготовив необходимые инструменты, хорошо освещаемую площадку.

Демонтаж

Сперва требуется снятие старого замка, чтобы установить технически-исправный. Это делается в несколько этапов:

1. Работу начните со съема клеммы с аккумулятора, используя ключ на десять. Крестовой отверткой откручиваются винты крепления кожуха рулевой колонки. Для доступа к верхним винтам поворачивайте руль. Рулевое колесо можете снять вовсе, но это не обязательно.
2. После снятия подрулевой облицовки открывается доступ к нужному нам электромеханизму. До того, как снять замок зажигания на Дэу Нексия, следует отключить от него контактную группу. Воспользовавшись крестовой отверткой, открутите крепящий винт, максимально аккуратно удалите контактную группу, которая выглядит, как два небольших кольца.
3. Произведите демонтаж личинки: открутите крепящие болты с замка при помощи отвертки, сбейте его несильными ударами.
4. При разборе конструкции необходимо проверить состояние контактной группы, поскольку причина неисправности может оказаться в ней. В таком случае проведите замену элемента.

Когда неисправный механизм снят, приступайте к установке нового.

Монтаж

Установив причину поломки, отправляйтесь по магазинам. Помните: для автомашин разных годов выпуска либо собранных в разных странах, предусмотрены определенные варианты замков. Рекомендуем использовать Вин-номер с целью определения типа механизма. Не забудьте приобрести новые винты для закрепления элементов, поскольку они являются несъемными.

Чтобы вставить новый замок на автомобиле Daewoo Nexia, придется совершить ряд действий, как при демонтаже, но с обратной последовательностью.

1. Устанавливаем замок на посадочное место, надежно фиксируем болты.
2. Контактную группу с помощью винта подключаем к замку.
3. Закрепляем подрулевую обшивку. Доступ к верхним отверстиям крепежных винтов возможен при прокручивании руля.
4. Прикручиваем аккумуляторную клемму.

Резюме

До того, как поменять замок зажигания на Дэу Нексия, стоит учесть, что могут возникнуть некоторые неудобства. Невозможно одним и тем же ключом запустить двигатель и открыть двери либо багажник.

Старый будет выполнять функцию открытия дверей, багажника, а новым будете заводить автомобиль. Если вы не готовы пользоваться двумя разными ключами, то стоит поменять все замочные механизмы сразу.

Вариант замены секрета нового замка подходит не всегда. Для выполнения нужна аккуратность, возможно, технические знания: велика вероятность, что в процессе демонтажа повредится пластиковое декоративное кольцо, поцарапается металлическое защитное кольцо, фиксирующие личинку в конструкции.
