Схема подключения пятиконтактного реле

Электрическое реле, устройство, принцип работы, разновидности и особенности применения

Современная электротехника использует огромное количество различных устройств, приспособлений и приборов, при помощи которых удается успешно решать те или иные технологические задачи, повышать комфорт эксплуатации электросетей в целом, а также отдельных участков цепи.

Одним из таких видов устройств, получивших наибольшее распространение в самых разных отраслях и сферах деятельности, является реле. Фактически изделие представляет собой специальный выключатель, при помощи которого можно в требуемый момент времени произвести включение или выключение определенного участка сети (электрической цепи), что позволит вносить определенны изменения в заданные постоянные входные величины, как электрически, та к и неэлектрические.

Существует огромное количество различных типов реле, которые отличаются не только по размерам и внешнему виду, но и по типу управляющего сигнала, исполнению и иным параметрам. На практике самое большое распространение получили электромагнитные реле.

Конечно, просто так понять, для чего необходимо реле и как оно работает достаточно сложно. Тем более, что работа таких устройств сопряжена с повышенной опасностью для жизни и здоровья людей. Дело в том, что электромагнитное реле используется в процессе передачи достаточно больших токов нагрузки. Соответственно, у тех людей, которые используют либо обслуживают линии, оборудование или агрегаты, в комплект которых входят различные реле, подвергаются риску поражения электрическим током. Так что вопросы оказания первой помощи при поражении электрическим током являются одними из важнейших на производстве.

Как правильно подключить противотуманки

А их понадобится не так много, тем более, что почти в каждом современном автомобиле в минимальной комплектации уже есть готовые места под противотуманки и часто уже установлена кнопка включения. В крайнем случае, кнопку можно установить или использовать свободную. Технологически, заводские противотуманки подключаются параллельно с задним противотуманным фонарем. Но если есть необходимость включать их отдельно, как дневные огни, тогда придется немного повозиться. Фары подключаются только через реле.

Реле снижает риск перегрузки на всей сети автомобиля и нагрузку на кнопку включения, особенно если на противотуманках установлена лампа большой мощности. Часто вместе с противотуманками продают готовые наборы, в которые входит и реле, и кнопка, и комплект проводов с колодками, но цена набора, естественно, выше.

Электрическая схема реле

Принципиальная электросхема реле

Принципиальная схема реле наносится на крышку производителем. Само устройство имеет вид прямоугольника, помечается маркером К с цифрой. Для обозначения контактов без подачи нагрузки применяется буква К с двумя цифрами, разделенными точкой. Первая – это порядковый номер прибора, вторая – порядковый номер контактов.

Контактные группы рядом с катушкой маркируются штриховой линией. Под электросхемой также указывают параметры контактов, величину максимального коммутационного тока. Разновидность токов и напряжение в рабочих условиях наносятся на релейную катушку.

Классификация и для чего нужно реле

Поскольку реле являются высоконадежными коммутационными устройствами, то не удивительно, что они нашли широкое применение в самых различных областях человеческой деятельности. Они используются в промышленности для автоматизации рабочих процессов, а также в быту в самой различной технике, например в привычных всех холодильниках и стиральных машинах.

Разнообразие видов реле очень велико и каждый предназначен для выполнения определенной задачи

Реле имеют сложную классификацию и делятся на несколько групп:

По сфере применения:

• управление электрическими и электронными системами;
• защита систем;
• автоматизация систем.

По принципу действия:

• тепловые;
• электромагнитные;
• магнитолектические;
• полупроводниковые;
• индукционные.

По поступающему параметру, вызывающему срабатывание КУ:

• от тока;
• от напряжения;
• от мощности;
• от частоты.

По принципу воздействия на управляющую часть устройства:

На фото (обведено красным) показано, где находится одно из реле в стиральной машине

Как подключить противотуманки через реле?

При установке противотуманных фар через реле автолюбитель может испытать некоторые сложности. Вроде с монтажом самих фар и прокладкой проводов все понятно, но как подключить реле и подключить все вместе с предохранителями. Для этого желательно иметь минимальные знания в электротехнике.

Подготовка к подключению противотуманных фар реле

Инструменты необходимые для подключения реле:

• Нож;
• Кусачки;
• Плоскогубцы;
• Клеммник.

Также понадобится большое количество расходных материалов, таких как изолента, хомуты, клеммы, термоусадки, гофра. Эти материалы обеспечат соединение проводов и их долговечность во время использования.

Схема подключения противотуманок через реле

Перед началом монтажа необходимо определиться со схемой включения:

Автономная, противотуманки будут включаться независимо, правда тогда фары могут посадить аккумулятор полностью, что сопряжено с проблемами. Подключение происходит к плюсу габаритов или проводу зажигания +ACC

Смотрите в видео ниже, как правильно подключить реле.

С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля.

Чтобы подключить противотуманки через реле не обязательно разбирать половину кузова. Основная часть работ проводится в салоне, где необходимо обеспечить доступ к электрике автомобиля, сняв часть передней панели.

Роль реле

Реле необходимо для снижения тока в проводах, питающих противотуманные фары, во избежание их расплавления. Оно имеет 4 контакта, два коммутирующих и два управляющих, иногда используют пятиконтактное устройство. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Сила тока реле составляет 30 А, возможно использовать и 70. Подключение контактов происходит по следующей схеме:

• 1-ый коммутирующий — блок предохранителей;
• 2-ой коммутирующий – противотуманки;
• 1-ый управляющий — кнопка включения/выключения;
• 2-ой управляющий – масса.

Предохранители

После выполнения подключения проводов к реле с помощью клеммников следуют установить предохранители, которые служат для защиты цепи от короткого замыкания. Предохранитель на 15 А необходимо установить в блоке предохранителей и через него запитать цепь от батареи. Если нет возможности такой установки, предохранитель следует установить отдельно, как можно ближе к аккумуляторной батарее.

Как подключить кнопку включения?

Кнопка включения выключения должна быть запитана любого провода 12 В. В зависимости от предпочтений это могут быть не только управляющие провода от зажигания, но и любой другой источник. Чаще всего его прицепляют к габаритным огням.

Подключение самих фар не отличается сложностью. Красный провод – плюс, подключается к реле, а черный – масса, к корпусу автомобиля.

Проверив правильность подключения противотуманок через реле, можно закончить работы по монтажу противотуманных фар.

Опубликовано: 23 февраля 2017

automend.ru

Предохранители

Автомобильные предохранители являются важным участком электрической цепи. Они предохраняют потребители от различных неисправностей, а также, защищают проводку и автомобиль в целом от возникновения пожаров.

Допустим, неопытный автомобилист производит ремонт автомобиля. Он забыл отключить минусовую клемму аккумулятора перед выполнением работ и при ремонте случайно замкнул плюсовой провод какого-то потребителя на массу автомобиля. Возникло короткое замыкание. В этот момент сила тока становится максимальной, а проводник начинает нагреваться.

Подобное явление может вывести из строя защищаемый прибор, аккумулятор или вообще вызвать пожар в машине. Чтобы этого не допустить, применяют предохранители. Выглядят они вот так:

Кроме того, предохранители могут отключить цепь при возникновении неисправности.

Их цвет подобран не случайно. Он является маркировкой номинального тока, на который рассчитан этот предохранитель. При превышении этого номинала, плавкая вставка внутри него перегорает. Номинал зависит от защищаемого потребителя или группы потребителей.

Механизмы реле

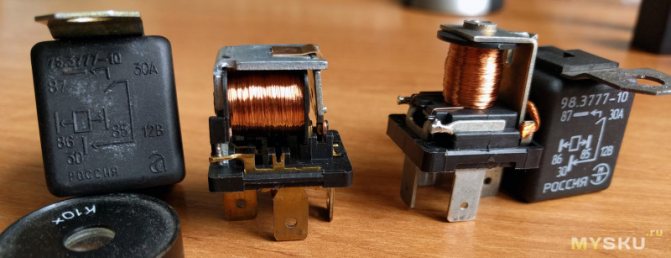

Основные элементы электромагнитного реле

Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.

Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.

Доработка реле (необязательно)

При отключении обмотки реле возникает мощный индуктивный всплеск напряжения, который, при нулевом токе обрыва в случае коммутации механическим контактом, как в данном случае, может достигать сотен вольт. Если цепь разомкнулась ремнем безопасности, то между контактами выключателя SA1 в замке ремня проскочит искра. Если разомкнулась цепь зажигания, то искра будет где-то в замке зажигания. За замок зажигания можно не бояться, а вот в замке ремня наверняка стоит слаботочный контакт, не рассчитанный на коммутацию индуктивной нагрузки. Для его защиты желательно установить диод параллельно обмотке реле. На схеме это будет выглядеть так (диоды D1 и D2, типа 1N4007):

Интересно, что одинаковые по характеристикам, форм-фактору и назначению контактов реле могут иметь разную конструкцию. Вот фото моих реле со снятой крышкой, серия 75.3777-10 и 98.3777-10. В 75-й серии возможность установки защитного диода или резистора уже изначально предусмотрена изготовителем, там есть держатель выводов и зажимной контакт. А в 98-й серии остается только паять.

Рекомендации по установке и требования к оборудованию

Осуществлять монтаж противотуманных фар необходимо согласно действующим Правилам дорожного движения. В ПДД прописаны пункты относительно того, как доукомплектовывать автомобиль противотуманками. Если вы не можете самостоятельно разобраться в установке противотуманных фар, имея схему и четкую последовательность, рекомендуем обратиться к компетентному специалисту. Так удастся сократить нервные клетки и личное время. Схема подключения противотуманок содержится на страницах ПДД.

Свет должен распространяться выше горизонтальной плоскости. Устанавливать фары следует в нижней области кузова, чтобы добиться сближения приборов с дорогой.

Устанавливая противотуманки в нижней части машины, позаботьтесь о сохранности фар, предотвращении ударов от палок, камней, нередко находящихся на дороге. Для этого воспользуйтесь специальными заглушками. Ухаживайте за противотуманными фарам, содержите их в чистоте, и тогда оборудование прослужит вам долгие годы.

Что такое реле, и как оно работает

Как сделать из «минуса» «плюс» и наоборот? Как подцепиться к электроприводу? Как открыть багажник с брелока сигнализации? Как заблокировать запуск двигателя? На все эти вопросы есть ответ: с помощью реле.

Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля.

Обычно реле имеет 5 контактов (бывают и 4-хконтактные и 7-ми и т.д.). Если Вы посмотрите на реле внимательно, то увидите, что все контакты подписаны. Каждый контакт имеет своё обозначение. 30, 85, 86, 87 и 87А. На рисунке видно где, какой контакт.

Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.

В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 замкнут с контактом 87А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87А и соединяется с контактом 87. Вот и весь принцип действия. Вроде бы ничего сложного.

Реле часто приходит на выручку во время установки дополнительного оборудования. Давайте рассмотрим простейшие примеры применения реле.

Блокировка двигателя

В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.).

Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.

Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.

Допустим, нам надо получить «минус», но у нас есть только «плюсовой» сигнал (например, у автомобиля положительные концевики, а у сигнализации нет входа положительных концевиков, а есть только вход отрицательных). На помощь опять приходит реле.

Подаём на один из контактов катушки (86) наш «плюс» (с концевиков автомобиля). На другой контакт катушки (85) и на контакт 87 подаём «минус». В итоге на выходе (контакт 30) получаем нужный нам «минус».

Если нам надо, наоборот, из «минуса» получить «плюс», то маленько меняем подключение. На контакт 86 подаём исходный «минус», а на контакты 85 и 87 подаём «плюс». В итоге на выходе (контакт 30) получаем нужный нам «плюс».

Если нам надо из слаботочного отрицательного выхода сигнализации (в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.д.) сделать хороший мощный «минус» или «плюс», то тоже используем эту схему.

На контакт 85 подаём выход с сигнализации. На контакт 86 подаём «плюс». На контакт 87 подаём сигнал той полярности, который нам надо получить на выходе. В итоге на контакте 30 мы имеем ту полярность, которая на контакте 87.

Открытие багажника с брелока автосигнализации

Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации. Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему.

Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт.

Теперь, при подаче сигнала с сигнализации на открытие багажника, реле сработает и на провод электропривода багажника пойдёт «плюс». Привод сработает, и багажник откроется.

Это лишь немногие схемы подключения с использованием реле. Ещё немного схем с использованием реле можете найти на сайте в категории схемы хитрушек и в разделе схемы подключения к центральному замку.

Материал коммутируемых контактов

Срок службы некоторых реле составляет десятки лет. При этом все его детали испытывают большие нагрузки, особенно контакты. Во-первых, они испытывают механические воздействия, связанные с перемещением якоря. Во-вторых, на них негативно влияют большие токи нагрузки. Поэтому контакты реле должны соответствовать следующим требованиям:

1. Высокая электропроводность. Обеспечивает малое падение напряжения.
2. Хорошие антикоррозийные качества.
3. Высокая температура плавления.
4. Малая эрозия. Контакты должны быть стойки к переносу металла, который неизбежен при постоянном замыкании и размыкании.

Все перечисленные качества напрямую зависят от используемого материала. Рассмотрим основные металлы, используемые для изготовления реле:

1. Медь полностью отвечает выдвигаемым требованиям, за исключением стойкости к коррозии. Поэтому часто используется в контактах реле с герметичным корпусом. Кроме того, медь обладает еще одним плюсом – относительно низкой стоимостью, по сравнению с другими металлами. Единственным ее недостатком является склонность к окислению при длительной работе. Поэтому используется она там, где предусмотрен кратковременный режим работы, например, в контактах реле поворотов.
2. Серебро обладает отличной проводимостью и износоустойчивостью. Не вызывает искрения при коммутации индуктивной нагрузки. При этом серебряные контакты не обладают достаточной дугостойкостью, поэтому не могут использоваться для управления нагрузками значительной мощности. Кроме того, у них достаточно высокая стоимость. Поэтому контакты имеют комбинированную конструкцию – медь с напылением серебра.
3. Вольфрам обладает большой износоустойчивостью и стойкостью к высокой температуре. Изготовленные из него контакты способны коммутировать очень высокие токи (десятки ампер).

Кроме материала, контакты реле различаются по способу коммутации.

Зачем нужно реле в автомобиле

Во-первых, самое главное, это возможность управлять силовыми токами для питающих нагрузок. То есть когда входной сигнал на реле буквально несколько мА, на выходе уже получаем несколько десятков Ампер. Нет, реле не усиливает сигнал, оно лишь коммутирует токи, об этом чуть далее, когда дело дойдет до принципа работы. Во-вторых, реле может функционально переключать нагрузку между 2 и более разными электрическими цепями, при этом делать это от 1 управляющего сигнала. То есть на входе имеем опять 1 входное напряжение в несколько мА, а силовые контакты переключаются между собой для разных цепей. Скажем, работали фары ближнего света, а включились фары дальнего света. Третье, реле за счет своего звукового сигнала срабатывания, позволяет с высокой степенью вероятности диагностировать его правильную работу и как следствие работу питающей цепи. То есть если есть сигнал, то скорее всего напряжение в питающей цепи тоже есть

Если щелчка нет, то надо бы проверить предохранитель! Также звук реле при включении указателей поворота указывает на то, что они скорее всего работают, что важно при перестроении. А при частом срабатывании указателя поворотов, указывают на перегоревшую лампу

Четвертое, это уже как следствие… За счет управления силовыми сигналами позволяют сэкономить на медной проводке в машине, так как блок реле чаще всего установлен в моторном отсеке, ближе к силовым управляющим цепям. То есть до него идут тонкие медные провода, от органов управления в салоне, а выходят толстые до силовых нагрузок в моторном отсеке. (фары, реле замка зажигания, подогреватели дизеля…)

Реле стандартные схемы

В этой статье я приведу несколько примеров реле применяемых в автомобилях, их отличия и некоторые варианты использования. Отечественные реле и их характеристики: 1. Диапазон электропитания: 8…16В. 2. Номинальное напряжение: 12В. 3. Ток управления: не более 0,2А. 4. Напряжение срабатывания: не менее 8,0В. 5. Напряжение отпускания: 1,5…5,0В. 6. Максимальный ток в силовой цепи: 30А. 7. Активное сопротивление обмотки: 80±10 Ом

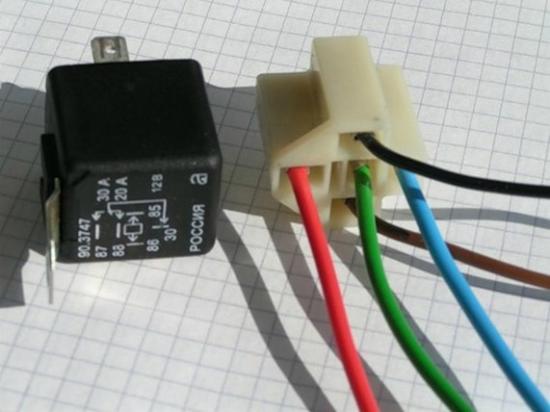

90.3747-10 в пластмассовом корпусе без фланца крепления; 90.3747-в пластмассовом корпусе с фланцем крепления; 113.3747-в металлическом корпусе с фланцем крепления; 113.3747-10-в металлическом корпусе без фланца крепления; 111.3747-в металлическом корпусе с фланцем крепления; 111.3747-10-в металлическом корпусе без фланца крепления.

Силовые реле, импортные и отечественные, выполняют одинаковую функцию. Основное их различие в качестве и коммутируемых контактах. Существуют реле с четырьмя и пятью контактами, но все реле имеют контакты обмотки, это 85 и 86 контакты.

В некоторых импортных реле между этими контактами устанавливают гасящие резисторы или диоды, а иногда и то и другое. Эти элементы используют для защиты управляющих цепей от перегрузок возникающих в момент размыкания цепи катушки реле.

На следующем рисунке изображено оригинальное реле, используемое в автомобиле Audi с встроенным гасящим резистором.

Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления. Часто эти диоды устанавливают в разъеме, (ответная часть – колодка или soket) в который вставляется реле.

Схема реле содержащее диод и подключение его обмотки:

При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. Силовые контакты маркируются всегда как 30, 87 и 87а. 30-й контакт всегда присутствует в реле. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а. Если на обмотку подан сигнал, то 30 контакт отключается от 87а и подключается к 87. 87а или 87 контакт могут отсутствовать, тогда реле будет работать только на включение или выключение (замыкание или размыкание) силовой цепи.

Необходимо внимательно следить за маркировкой контактов на реле, т.к. некоторые производители выпускают реле с не стандартным расположением контактов. На рисунке изображено реле фирмы BOSCH, другим расположением контактов. Контакты 30 и 86 поменяны местами.

Реле используют в тех случаях когда исполнительное устройство потребляет больший ток (до 30-40 ампер), чем способен выдать управляющий выход (потребление катушек реле как правило не превышает 200миллиампер). Примеры использования реле для коммутации различных устройств приведены в конце статьи.

Важно отметить, если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Плохой контакт выделяет на себе тепло

При этом в силовых цепях может повышаться потребляемый ток (при плохом контакте ток электродвигателя или лампочки становится импульсно-пусковым), что влечет разогрев мест плохого контакта в коммутируемых цепях и как следствие оплавление пластмассовых деталей крепления контактов. При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта. На рисунке показан появляющийся нагар на контактах отечественного реле. Переключающий контакт отогнут для наглядности. Белые точки – пробой нагара искрой при подключении потребителя, через эти места ответный контакт может привариваться, оставляя подключенным потребитель.

Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей.

Напротив – отечественные реле неудовлетворительны по таким параметрам, как герметичность и износостойкость.

Важно так же покрытие выходных контактов и ответной части (разъема или сокета). Наиболее удачное покрытие контактов реле – лужение

Примеры окисляющихся контактов реле.

Варианты схемных решений подключения реле.

Схема подключения реле: контактное, 12В, промежуточное, принцип работы и управление

Реле является системой выключателей, необходимых для переключения, разъединения и соединения электроцепей. Цель эксплуатации коммутационного устройства – создание конкретных условий работы техники. Подключить реле означает создать нагрузку на выключатель, управляющий прибором.

Механизмы реле

Основные элементы электромагнитного реле

Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.

Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.

Принцип работы

Принцип действия электромагнитных реле

Принцип работы реле 4 контактного или 12-вольтной модели схож. Без подачи напряжения на устройство якорь при помощи возвратной пружины отдален от сердечника.

В момент, когда подается напряжение, по обмотке начинает двигаться ток, магнитное поле которого воздействует на сердечник. Намагниченный элемент посредством преодоления усилий возвратной пружины, притягивает якорь. Его активные контакты перемещаются, размыкаясь или замыкаясь с неподвижными.

Как подключить звуковой сигнал через реле?

Уверен что многие задаются этим вопросом. Ведь громкость и звучание штатных сигналов как на большинстве отечественных автомобилей, так и на многих иномарках оставляют желать лучшего

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения. Вот тут-то многие автовладельцы и задумываются про замену штатного звукового сигнала на альтернативный

Благо выбор огромен, от простых недорогих двутональных с неплохим звучанием до компрессорных сигналов. Одна беда — при подключении штатная схема подключения в большинстве случаев не подойдет, ибо в целях экономии реле в схеме сигналов на многих авто упразднено, так как с штатным звуковым сигналом и его нагрузкой в 4А вполне себе справляется проводка без реле. Вот мы и предлагаем вашему вниманию схему подключения звукового сигнала через реле

Она универсальная для большинства автомобилей, за исключением тех случаев, когда используются звуковые сигналы, которые массу получают через корпус, например волговские, для них схема несколько отличается.

Уверен что многие задаются этим вопросом. Ведь громкость и звучание штатных сигналов как на большинстве отечественных автомобилей, так и на многих иномарках оставляют желать лучшего

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения. Вот тут-то многие автовладельцы и задумываются про замену штатного звукового сигнала на альтернативный

Благо выбор огромен, от простых недорогих двутональных с неплохим звучанием до компрессорных сигналов. Одна беда — при подключении штатная схема подключения в большинстве случаев не подойдет, ибо в целях экономии реле в схеме сигналов на многих авто упразднено, так как с штатным звуковым сигналом и его нагрузкой в 4А вполне себе справляется проводка без реле. Вот мы и предлагаем вашему вниманию схему подключения звукового сигнала через реле

Она универсальная для большинства автомобилей, за исключением тех случаев, когда используются звуковые сигналы, которые массу получают через корпус, например волговские, для них схема несколько отличается.

Разновидности реле

Реле контроля напряжения однофазное цифровое на DIN-рейку

Релейные устройства классифицируются по нескольким параметрам.

Количество фаз

Подразделяются на:

• однофазные – предназначены для подачи напряжения в жилых помещениях;
• трехфазные – подходят для применения в промышленных условиях.

Тип переключения

Можно приобрести модели:

• максимальные – повышают параметр напряжения до определенной величины;
• минимальные – понижают показатель до заданного значения.

Порог напряжения пользователем не устанавливается.

Тип активации воспринимающего элемента

Реле промежуточное РП-18-54 220В DC

Воспринимающий элемент, по включению которого будет работать прибор, – это электромагнит, магнитоэлектрический узел, индукционная или электродинамическая система. В зависимости от его вида существуют реле:

• первичные с прямым подключением контактов в сеть;
• вторичные – могут подключаться через измерительные индуктивные или емкостные трансформаторы;
• промежуточные – усиливают или преобразуют сигналы первичных/вторичных моделей.

Тип управления нагрузкой

Для управления напряжением применяются модели:

• прямого действия – нагрузка переключается контактами;
• косвенного действия – нагрузку подключаются вторичные элементы.

Нагрузка подается и приостанавливается с определенными промежутками.

Тип поступления сигнала

Герконовое реле

В продаже можно найти следующие коммутационные устройства:

• электронные – обеспечивают контроль напряжения в условиях высокой нагрузки. Управляют освещением и узлами автомобиля;
• герконовые – небольшие модели в виде катушки. Предназначены для замыкания, переключения, размыкания сети. Чувствительны к механическим воздействиям и ультразвуку;
• электротепловые – отключают и включают электрический ток по нагреву биметаллической пластины. Используются для электродвигателей на производстве, обустройства однофазной или трехфазной электросети;
• временной выдержки – для создания кратковременных пауз применяются схемы замедления. Приборы работают в автомобилях, светофорах, елочных гирляндах;
• таймеры света – позволяют программировать освещение теплиц, аквариумов, животноводческих комплексов. К ним подключаются нагреватели, вентиляторы;
• электромагнитные – ток статистической обмотки активируется по воздействию магнитного поля. Приборы со средней нагрузкой до 320 А и напряжение до 1,6 кВт могут работать только в сети с постоянным током.

Поделки своими руками для автолюбителей

Привет всем, сегодняшняя статья будет полезна для автолюбителей, так как в ней рассмотрим предельно простую, мало затратную и надежную схему реле поворотников на транзисторах, подойдёт как и для ламп, так и для светодиодов.

В основном реле бывают двух типов, электромеханические и твердотельные. Самый основной недостаток обычного или электромеханического реле заключается в том, что контакты со временем обгорают, не исключено и их залипание даже если реле новое.

Представленная схема не нуждается в дополнительной настройки и заработает сразу после включения в цепь, а подключается оно в разрыв плюса питания или иначе говоря последовательно с нагрузкой.

Такая схема будет работать ну буквально вечно, а стоить будет гораздо меньше, чем готовый вариант с магазина.

Как работает схема?

По сути это несимметричный мультивибратор слегка подогнанный для работы с полевым ключом, в начальный момент времени через диод D1 заряжается конденсатор C1 оба транзистора закрыты.

Через резистор R3 заряжается электролитический конденсатор, через некоторое время напряжение на этом конденсаторе плавно нарастает до некоторого значения и как только оно будет больше напряжения отпирания транзистора VT1, последний сработает.

По его открытому переходу напряжение поступает на затвор полевого транзистора, вследствие чего тот мгновенно сработает, коммутируя нагрузку. Грубо говоря полевой транзистор у нас в качестве обычного выключателя, который управляется схемой генератора на маломощном транзисторе.

Далее после срабатывания ключа, правая обкладка конденсатора будет соединена с массой питания, а левая через эмиттерный переход первого транзистора к плюсу питания,

то есть происходит заряд конденсатора обратной полярностью.

Зарядный ток конденсатора будет удерживать оба транзистора в состоянии насыщения, в этом режиме транзисторы полностью открыты и КПД схемы достигает своего апогея.

По мере нарастания напряжения на конденсаторе, ток его заряда упадёт и ключи выйдут из режима насыщения, а в таком состоянии силовой ключик уже будет нагреваться.

Так, как конденсатор у нас был заряжен обратной полярностью на базу транзистора vt1 будет приложена грубо говоря плюсовое питание, что приводит к скоростному запирания транзистора, а вслед за ним закрывается и полевик.Всё это время через резистор R2 протекал ничтожный ток, который почти не влиял на работу происходящих процессов.

Время срабатывания полевого транзистора, а следовательно и миганий ламп зависит от номиналов C2 R2 и R3, чем больше ёмкость конденсатора или сопротивление резисторов, тем меньше частота миганий и наоборот.

Резистор R1 выполняет несколько функций и в их числе обеспечивание надежного запирания полевого ключа. Транзистор в схеме генератора можно взять любой средней мощности наподобие BD140, выбор полевого транзистора зависит от мощности коммутируемой нагрузки.

Отлично подходит транзисторы от материнских плат ПК, я же поставил IRFZ44? как самый ходовой вариант.

C таким раскладом схема может коммутировать нагрузки с мощностью до 100-150 ватт, но к транзистору скорее всего нужно будет прикрутить небольшой радиатор, а при мощности около 50 ватт в радиаторе нет необходимости.

Если нагрузка небольшая например светодиодная лампа, то вместо полевого можно использовать биполярный транзистор обратной проводимости, в этом случае схема будет выглядеть следующим образом.

На всякий случай развёл печатную плату, хотя всё можно собрать на макете.

Архив к статье:

Автор; АКА КАСЬЯН

Популярное;

• Электронное реле поворотов
• Реле поворотников на микроконтроллере, схема, печатка
• Задержка включения ближнего света или ДХО на 8-10 секунд, схема
• Заменяем электромеханическое реле на электронное
• Реле включения задних противотуманных фонарей своими руками, схема
• Твёрдотельное реле для поворотников в авто, две простые схемы
• Плавный розжиг галогеновых ламп или как продлить их срок службы
• Схема защиты от переполюсовки и КЗ для зарядного устройства АКБ
