Схема реле поворотов

Ожидаемые сложности при установке

Мода на встраивание светодиодных ламп в автомобили пришла стремительно, и сразу обнаружились существенные «подводные камни» при их переоборудовании. Относительно поворотов машин семейства ВАЗ (в частности ВАЗ-2110) они проявляются в том, что частота мигания фар поворотников возрастает.

Причины такого явления заключаются в следующем:  светодиоды работают при повышенных, в сравнении с обычными лампами, значениях сопротивления. Поэтому при таком включении они нагреваются более интенсивно. В результате просто разогревается пластина, вследствие чего электрическая цепь размыкается.

Когда лампочка перегорает, сопротивление резко снижается, что приводит к увеличенной частоте мигания сигнальной лампы. Можно заменить обычную лампу светодиодом, но это принципиально ничего не меняет, поэтому придётся дорабатывать реле поворотов для светодиодов своими руками.

Варианты решения

Очень подробно и качественно описано решение проблемы в видео, а ниже мы более подробно разберем все варианты:

• Параллельно светодиодам можно включить в схему реле балластный резистор (выбор зависит от того, какова марка автомобиля, для ВАЗ-2110, например, это 2,2 кОм);
• Вместо резистора просто добавить параллельно обычную лампу;
• В схеме заменить конденсатор на более ёмкостной;
• Параллельно существующему можно впаять ещё один конденсатор с той же ёмкостью.

Каждый из вариантов имеет свои плюсы и минусы. Например, при наличии балластного резистора электрическая цепь реле указателя поворотов просто увеличит потребление своей мощности, что отразится на ресурсе аккумуляторной батареи. Резисторы будут нагреваться и это приведёт к уменьшению светоотдачи обычных ламп.

Параллельное подключение ещё одной лампы сопряжено со сложностями её безопасной установки в том же корпусе. Добавляя в схему добавочный конденсатор, придётся смириться с тем, что частота миганий указателя поворотов существенно снизится (впрочем, в действующих правилах никаких ограничений по частоте мигания светодиодов нет).

Схема указателя поворотов

116 Google+

Указатели поворот в напряжённом современном автомобильном потоке имеет очень большое значение, и неисправность доставляет большие неудобства. Схема указателя поворотов на отечественных и импортных автомобилях практически одинаковая. В зависимости от года выпуска автомобиля в качестве прерывателя применяется электромагнитнотепловые, или электронные реле. Принцип подключения всех реле практически идентичный. В настоящее время на некоторых импортных автомобилях и ВАЗ 2170 «Приора» реле указателей поворотов отсутствует, его функцию выполняет электронный блок управления электропакетом. В этой статье рассматривается только классическая схема указателя поворотов. Рассмотрим схема указателя поворотов с применением реле. В данных схемах реле включается последовательно с сигнальными лампами через переключатель поворотов. Исключение составляет схема соединения реле поворотов типа РС 950 и его аналогов, применяемых на грузовых автомобилях. К схеме подключения этого реле вернёмся несколько позже. Для начала рассмотрим схему подключения указателей поворотов с электромагнитнотепловым реле типа РС 59. Как видно из рисунка схема очень простая.

При включении зажигания питание подаётся на реле поворотов, а при переводе переключателя поворотов в ту или иную сторону происходит соединение реле через сигнальные лампы с минусом. При этом при замыкании контактов реле лампы загораются, а при размыкании тухнут. Применение аварийной сигнализации с этим реле не возможно из-за его нагрева при работе и быстром выходе из строя при большой потребляемой лампами мощности. Кроме этого это реле не будет работать с диодными лампами, так как ток потребления этих ламп не достаточен для замыкания контактов. Подробно о работе такого реле описано в статье «Реле поворотов ВАЗ-2101»Следующая схема подключения с электронным реле, кроме реле типа РС 950 и его аналогов. Электронные реле, как правило, имеют от 3-х до 5-ти выводов, а схема их подключения принципиально идентична выше описанной. Так как электронные реле позволяют коммутировать большие токи в отличие от электромагнитнотепловых реле, то появляется возможность включение через них аварийной сигнализации. Для реализации этого в схему дополнительно включается кнопка включения аварийной сигнализации. Способы её включения на разных автомобилях могут отличаться, но не значительно. В режиме указателей поворотов питание на реле через контакты кнопки аварийной сигнализации подаётся от замка зажигания, а в режиме аварийной сигнализации непосредственно от аккумуляторной батареи. Так же кнопка в режиме аварийной сигнализации соединяет своими контактами вывод сигнальных ламп реле с сигнальными лампами в обход переключателя поворотов. Подключение электронного реле от электромагнитнотеплового отличается лишь наличием вывода соединённого с массой автомобиля.

Реле поворотов типа РС 950 в схема указателя поворотов включается до переключателя поворотов, в отличие от простого электронного реле. Это обусловлено способом подключения контрольных ламп. Реле состоит из электронной части, которая управляет электромагнитным реле. При включении поворотов одного из бортов автомобиля импульсы тока от электромагнитного реле подаются на переключатель поворотов, дальше через выводы реле поворотов, катушки электромагнитных реле или герконы контрольных ламп, поступают на сигнальные лампы. Ниже приведена принципиальная схема подключения реле.admin 03/12/2013«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

avtolektron.ru

Для чего нужны реле поворотов

Реле поворотов, также именуемое реле-прерывателем, обеспечивают корректную работу указателей поворотов. В отличие от других световых приборов поворотники работают прерывисто, то есть мигают

Этим обеспечивается дополнительное внимание окружающих к намерению водителя транспортного средства совершить маневр: перестроиться в другую полосу, совершить поворот и т. д

Прерывистую работу указателей поворотов и обеспечивает реле-прерыватель

Оно замыкает и размыкает электрическую цепь, благодаря чем лампы поворотников и мигают, привлекая внимание окружающих. Также реле-прерыватель дополнительно обеспечивает создание звукового щелчка, который напоминает водителю автомобиля о включенном переключателе поворотников

И последняя функция реле поворотов — работа аварийной сигнализации, поэтому в современных авто работа указателей поворотов и аварийки обеспечивается одним реле.

Отсутствие мигания указателей поворотов приравнивается к их неисправности, поэтому поломка реле не позволит водителю пройти техосмотр. Также некорректная работа поворотников расценивается как невыполнение требований ПДД о предупреждении других водителей о совершении маневра и может привести к штрафу со стороны ГИБДД в размере 500 рублей.

Доработка реле поворотов 495.3747 | Мастер Винтик. Всё своими руками!

В последнее время стало применение светодиодных автомобильных ламп. Они более долговечные и потребляют меньше тока. Последнее как раз и влияет на работу реле поворотов, изменяя его частоту. Периодичность работы реле привязана к сопротивлению нагрузки, то есть к установленным лампам. При увеличении сопротивления нагрузки, что именно и происходит при перегорании или размыкании одной из ламп реле начинает срабатывать наиболее часто. Тот же самый эффект наблюдается и при установке светодиодов в указатели поворотов, так как их потребляемая мощность меньше, а это значит сопротивление значительно больше.

Изучив материал данной статьи, вы сможете доработать штатное реле указателей поворотов для светодиодов, чтобы оно срабатывало с нужной вам периодичностью.

Прежде всего немного о штатном реле. Реле указателей поворотов 3 контактное о котором пойдет речь устанавливается на автомобили начиная с ВАЗ 2108 по настоящее время, то есть на ВАЗ 2109, 2110, 2111, 2112, Ладу Приору, Ладу Калину, автомобили ГАЗ. Маркировка 495.3747-ХХ.

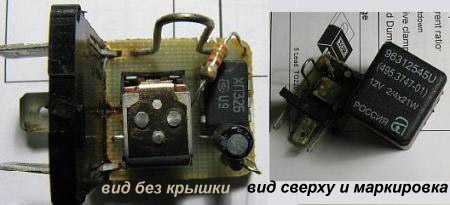

Для доработки реле необходимо будет вскрыть корпус. Для этого возьмите отвертку с плоским лезвием и снимите крышку корпуса оттягивая пластмассу защелок с двух противоположных сторон.

Теперь разберемся, что в этой схеме за что отвечает и как нам изменить работу чтобы при увеличенной нагрузки не изменилась частота срабатывания указателей поворотов. Первое это подключение. К выводу 31 подключается масса. 49а — вывод на лампы, 49 — вход «+» от выключателя указателя поворотов.

R3 — резистор ограничивающий ток на управляющую базу транзистора в микросхеме; R1 и С11 — именно эти радиоэлементы и отвечают за частоту выходного сигнала от ножки 3 микросхемы. От ножки 3 осуществляется питание обмоткой реле; Вывод 7 — тоже интересный вывод. Вывод контролирующий изменение сопротивления и соответственно напряжения на контакте 49 а. Именно он и дает команду микросхеме менять частоту при перегорании ламп. Микросхемы могут стоять не только указанные на схеме, но и например,КР1055ГП1Б и т.п. аналоги. Теперь представляя функциональное назначение элементов реле, нетрудно определиться с мерами по сохранению частоты срабатывания указателей поворотов при изменении их внутреннего сопротивления, то есть например при установке светодиодов.

Возможно изменить номинал емкости, увеличить его в два раза (заменив на конденсатор 4,7 мкФ вместо 2,2 мкФ — на фото емкость увеличена за счет параллельного подключения дополнительного конденсатора к штатному), но при этом наблюдается некорректная работа аварийной сигнализации.

Она будет работать с частотой в два раза ниже. Вариант с изменением сопротивления тоже не совсем удачен. Так как фактически здесь придется эмпирическим путем подбирать резистор ограничивающий ток на вывод 4, тоже не совсем удачный вариант.

Схема включения реле поворотов 495.3747

Остается последний и пожалуй наилучший выход. Фактически убрать контроль за сопротивлением нагрузки. Разрезав фольгу на печатной плате (красная линия) идущую к выводу 7 микросхемы мы получим устойчивое по частоте срабатывание указателей поворотов.

После этой переделки резистор R2 нужно уменьшить до 60 — 200 Ом.

Единственным недостатком такой доработки реле для светодиодов будет отсутствие за контролем перегоревших светодиодов, так как мы убрали фактически зависимость частоты от сопротивления нагрузки.

Использованы материалы сайта: autosecret.net

Как защитить кузов своего автомобиля от коррозии не переплачивая автомеханику.

Так как я заядлый автомобилист, меня интересует все что связанно с машинами. Перед каждым авто владельцем стоит задача защиты кузова автомобиля от коррозии. О таком оригинальном способе я читал и раньше, еще в начале прошлого века его использовали при защите корпусов кораблей. Но с коммерческим применением такой чудо технологии я столкнулся впервые. Читая рекламу в газетах я наткнулся на рекламу «Электрохимическая защита кузова автомобиля от коррозии», прочитав краткую статью я решил узнать поподробней в самом автосервисе. Подробнее…

Звуковой сигнализатор для автомобиля.

Звуковой сигнализатор автомобиля предназначен для дублирования двухтональным сигналом всех аварийных и «поворотной» контрольных ламп автомобиля, а также сигнализирования о превышении бортового напряжения свыше 17в.

Подробнее…

Способы отопления гаража

Очень удобно хранить машину в гараже. Особенно зимой — она лучше заводится, меньше происходит износ деталей и т.д. и т.п. Гараж — это хороший домик для вашего любимого авто

Реле поворотов ВАЗ 2110 где находится

Уважаемые посетители сайта «Автомобили»! Будем вам очень благодарны за комментарии к видео ролику «Реле поворотов ВАЗ 2110 где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

спасибо. помогло. славута

Полезно, спасибо

Приглашаю Вас — размещать свои Видео на моем канале для Автолюбителей На канале у Вас будет своя ветка. Раскруткой канала мы занимаемся сами. Суть идеи в том что 1 мастер не наберет 10 000 000 просмотров а 100 мастеров — запросто — соответственно это партнерка и неплохие деньги для всех участников канала.

не помогло.

Лайк за видос грамотно рассказано и показано.

Отличное видео

Спасибо, Попробую у себя на Гольфе

приветствую, у меня такая проблема, купил реле, поставил. завожу а, м и реле у меня щелкает, хотя поворотники и аварийку я не включал, более того, все лампочки , при включении поворотов или аварийки, работают нормально. читал что надо припаять что то, куда то. а что и куда не пойму. если вопроса не поняли, я попробую перефразировать или покажу видео

Здраствуйте почему когда я ставлю реле бочоночек то у меня горит что левый что правый поворот одновременно и ни один ни второй немигает а когда ставлю такое реле как у вас горят по отделности но не мигают?

реле с сопротивоение и без сопротивления какое лутше?

а вопросик можно. почему когда двигатель не работает релен работает нормально. при включенном двигателе реле работает в учащенном режиме

скажите, а как увеличит частоту мигания в 10 раз и за что отвечают резисторы и конденсатор?

поставил такое реле на 2101, работает, но не пигает на приборной панели,

у меня на ваз 21093і пропала аварийка и поворотники подскажите пожалуйста

Классификация, устройство и принцип работы реле поворота

На автомобилях, тракторах и иной технике находят применение два основных вида реле:

Приборы этих типов отличаются заложенными в них физическими принципами работы и, соответственно, конструкцией.

Электромагнитотепловые прерыватели тока. Это реле поворотов старой конструкции, которые используются на автомобилях несколько десятилетий, но благодаря простому устройству и надежности все еще не потеряли своей актуальности.

Основу данного прибора составляет электромагнитный сердечник с катушкой и два стальных якорька с контактными группами. Один якорек оттянут от своего контакта тонкой струной из нихрома (металла с большим удельным сопротивлением и высоким коэффициентом теплового расширения), второй якорек удерживается на некотором расстоянии от своего контакта пружинящей бронзовой пластинкой. Функционирует реле этого типа довольно просто. При включении указателей поворота ток проходит по обмотке сердечника, нихромовой струне и резистору, сопротивление этой цепи высокое, поэтому лампы светятся вполнакала. В течение короткого времени струна нагревается и за счет теплового расширения удлиняется — якорек притягивается к своему контакту и замыкает цепь — в этом случае ток течет в обход струны и резистора, лампы указателей поворота светятся полным накалом. Обесточенная струна быстро охлаждается, укорачивается и оттягивает якорек от контакта — цепь разрывается, ток вновь течет по струне и процесс повторяется.

В момент замыкания контактов по электромагнитному сердечнику протекает большой ток, вокруг него формируется магнитное поле, которое притягивает второй якорек — замыкается вторая группа контактов, которая включает лампу на приборной панели. Благодаря этому работа указателей поворота дублируется прерывистой работой лампы на приборной панели. Описанные процессы могут происходить с частотой 60-120 раз в одну минуту (то есть, каждый цикл нагрева и остывания струны занимает от 0,5 до 1 секунды).

Реле электромагнитотеплового типа обычно помещаются в цилиндрический металлический корпус с винтовыми или ножевыми контактами, они могут монтироваться в подкапотном пространстве или под приборной панелью.

Электронные прерыватели поворотов. Это современные устройства, которые используются на всех новых автомобилях. Сегодня существует два типа электронных реле:

• С электромагнитным реле для подключения нагрузки (ламп указателей поворота); • С электронным ключом для подключения нагрузки.

В первом случае реле поворотов состоит из двух функциональных блоков — простого электромагнитного реле и электронного ключа на полупроводниковом приборе (на транзисторе или микросхеме). Электронный ключ выступает в роли тактового генератора, который с установленной заранее частотой подает ток на обмотку электромагнитного реле, а контакты реле, замыкаясь и размыкаясь, обеспечивают включение и отключение указателей поворота.

Во втором случае вместо электромагнитного реле используется электронный ключ на мощном транзисторе, который обеспечивает подключение и отключение указателей поворота с необходимой частотой.

Электронные реле обычно помещаются в стандартные пластиковые корпуса с ножевыми контактами, они обычно устанавливаются в блок реле и предохранителей, реже — под приборной панелью или в подкапотном пространстве.

Замена реле поворотников и аварийной сигнализации (+ Видео)

После обнаружения любых из перечисленных неисправностей, обязательно следует замена реле указателей поворота. В зависимости от модификации (карбюратор или инжектор), расположение реле-прерывателя может заметно отличаться. Карбюраторные автомобили ВАЗ 2107 подразумевают монтаж реле за приборной панелью в салоне автомобиля. Однако, начиная с инжекторного двигателя, реле может располагаться в монтажном блоке в подкапотном пространстве.

Для того, чтобы снять реле, находящееся в монтажном блоке – достаточно просто поддеть его и потянуть вверх. После этого, на его место устанавливается новый элемент.

В случае с реле, находящимся за панелью дела обстоят намного сложнее. Перед снятием реле необходимо поддеть приборную панель с помощью отвертки и снять ее. Если позволяет длина проводов, то можно оттянуть ее на некоторое расстояние, но если они слишком короткие, рекомендуется вытащить штекеры и открутить трос привода спидометра. Панель отложите в сторону, а от реле отсоедините контактные провода. Теперь открутите «массу» от прерывателя и снимите его. На место старого реле установите новое и вставьте в него контактные провода. После этого, проведите сборку приборной панели и установите ее на штатное место. На этом замена реле поворотников завершена.

Это все, что необходимо знать о реле поворотников.

Назначение устройства

Изначально следует отметить, что повороты функционируют не так, как прочие световые приборы на автомобиле. Они работают в прерывистом режиме, что обеспечивается посредством такого изделия, как реле(прерыватель) поворотов ВАЗ-2107.

Следует также отметить и тот факт, что помимо прерывистого режима работы, реле поворотов издают звуковые сигналы в виде щелчков, которые помогают водителю. По этим щелчкам водитель понимает, что устройство функционирует в данный момент.

Помимо того, что прерыватель отвечает за функционирование световой сигнализации, необходимой для маневров, так он еще и позволяет им работать в режиме аварийки. На ВАЗ-2107 применяется электронное реле, частота мигания ламп которого зависит от настройки электронной схемы. Выше представлено фото современного электронного реле поворотов, которое используется на автомобилях ВАЗ-2107.

Диагностика неисправностей поворотников

Если однажды поворотники перестают функционировать, то это говорит о том, что пришло время провести диагностику автомобиля. Для этого нет необходимости ехать на СТО, а можно выполнить все в домашних условиях. О том, что механизм перестал функционировать, говорят следующие признаки:

• При включении поворотники горят, но при этом не происходит их мерцание. Такой вид поломки связан непосредственно с выходом из строя реле. Для исправления неисправности требуется заменить прерыватель.
• Ускоренное или замедленное мерцание поворотников. Ускоренное мерцание говорит о том, что перегорела спираль одной из ламп. Медленное мерцание свидетельствует о том, что в схеме подключена минимум одна лампа большей мощности, чем рекомендуется. Многие автомобилисты с появлением современных светодиодных ламп стремятся установить их на авто. При установке светодиодных ламп в поворотники наблюдается слишком быстрое их мерцание, это связано с их низкой потребляемой мощностью.
• Устройства вовсе не функционируют. Причина может заключаться в неисправности реле, предохранителя, подрулевого переключателя или кнопки включения аварийки. Схема подключения выполнена так, что питание поворотников проходит через кнопку включения аварийки. Если кнопка неисправна, то и повороты не будут функционировать.

Для наглядности представим схему указателей поворотов и аварийки для семерки. В нее входят:

1. блок-фары с лампочками указателей поворота;
2. указатели поворота расположенные на передних крыльях авто(боковые);
3. монтажный блок;
4. замок зажигания;
5. кнопка аварийки;
6. рассматриваемое реле;
7. лампочки поворотников расположенные в задних фонарях;
8. лампочка на панели приборов, сигнализирующая о включении поворотов;
9. подрулевой переключатель.

Где найти реле на ВАЗ-2107

Где же находится устройство, отвечающее за прерывистое функционирование сигнала поворотов? Располагаться релюшка может в двух местах на ВАЗ-2107: в монтажном блоке пли за приборной панелью.

В карбюраторных «семерках» изделие находится за приборной панелью в салоне автомобиля, а в инжекторных – на монтажном блоке, который находится под капотом. Конструктивно прерыватель представляет собой коробочку с контактами снаружи. Изделие не подлежит ремонту, поэтому при выходе из строя требуется осуществить его замену.

Особенности замены прерывателя

Если обнаружено, что реле поворотов вышло из строя, то требуется осуществить его замену. Изделие, находящееся в монтажном блоке требуется поддеть и демонтировать. Если оно неисправно, в чем обязательно требуется убедиться, то вместо него следует установить новое. Так осуществляется замена для инжекторных “семерок”. Выполнить же замену на карбюраторных «семерках» намного сложнее. Процесс замены выглядит так:

• Нужно снять приборную панель, поддев ее при помощи отвертки.
• После этого пробуем вытянуть ее на незначительное расстояние, если имеется такая возможность. Если длина проводов не позволяет вывести панель на некоторое расстояние, то соединения следует разъединить.
• Отвинтить трос привода спидометра.
• Найти визуально реле, и отсоединить от него контактные провода.
• Также от него отсоединяем «массу» после чего устройство демонтируем.
• Вместо старого прерывателя поворотов следует установить новое реле.
• В завершении собрать и подключить все демонтированные детали в порядке обратном снятию.

Подводя итог, следует отметить, что прерыватель является одним из важнейших узлов каждого автомобиля, и необходимо следить за его исправностью. От него напрямую зависит безопасность дорожного движения.

Языки

Изготовляем реле поворотов 12В-233747 («Жигули»), а также производим ремонт. Изделие является аналогом прерывателя указателей поворотов 23.3747 «Автоприбор», г. Владимир.

Напряжение питания, В

ВАЗ 1111, 2104, 2105, 2106, 2107, 21213, ИЖ 2126, 2715

В системе световой сигнализации автомобилей ВАЗ старого модельного ряда применяется несколько типов электронных реле-прерывателей указателей поворота и аварийной сигнализации, реле 23.3747, 231.3747, 49.3747 или 491.3747.

Электронные реле 23.3747, 231.3747 указателей поворота и аварийной сигнализации.

На автомобилях ВАЗ-2106, 2107 выпуска до 1985 года установлено реле 23.3747 собранное на интегральных микросхемах. Реле 23.3747 закреплено под щитком приборов на стенке коробки воздухопритока. Если лампы указателей поворота неисправны, произошло перегорание или обрыв в цепи ламп, то реле-прерыватель обеспечивает постоянное горение контрольной лампы на панели приборов.

Электрическая схема реле 23.3747 указателей поворота и аварийной сигнализации.

Электрическая схема включения реле 23.3747 указателей поворотов и аварийной сигнализации.

С 1985 года на ВАЗ-2107 устанавливается реле-прерыватель 231.374, изготовленное на базе дискретных элементов. Оба реле-прерывателя имеют одинаковые технические характеристики. Они обеспечивают мигание ламп указателей поворота с частотой 60-120 циклов в минуту при номинальной нагрузке 92 Вт, температуре окружающего воздуха от минус 20 до плюс 50 градусов и величине напряжения 10,8-15 Вольт.

Основные технические характеристики реле указателей поворота и аварийной сигнализации 231.3747.

— Номинальное напряжение, В : 12 — Коммутируемая нагрузка в режиме указания поворота, количество и мощность ламп в Вт : 2х21+1х4 — Коммутируемая нагрузка в режиме аварийной сигнализации, количество и мощность ламп в Вт : (2х21+1х4)х2 — Количество и тип контрольных ламп : 1хАМН12-3-1 — Частота прерываний, циклов в минуту : 60-120 — Конструкция электрического подключения : колодка штыревая аналог 502606 ОСТ 37.003.032, штекер 6,3 — Габаритные размеры : 34х47х85,5 — Масса, кг : 0,13

В отличие от реле 23.3747 у реле-прерывателя 231.3747 отсутствует вывод «5», а напряжение питания подается только на вывод «1». Поэтому стал не нужен коричневый провод, соединяющий вывод «5» реле-прерывателя с выводом «6» выключателя аварийной сигнализации.

Чтобы при необходимости можно было установить реле 23.3747 вместо реле-прерывателя 231.3747, в колодке жгута проводов вывод «1» реле-прерывателя соединен с выводом «5». Реле-прерыватель 231.3747 обеспечивает удвоенную частоту мигания контрольной лампы на панели приборов в случае перегорания одной из ламп или обрыва в цепи ее питания.

На автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-2110 и их модификациях применяется электронное реле-прерыватель 491.3747, кроме того на ВАЗ-2108, ВАЗ-2109 возможна установка реле-прерывателя 49.3747.

Основные технические характеристики реле указателей поворота и аварийной сигнализации 491.3747.

— Номинальное напряжение, В : 12 — Коммутируемая нагрузка в режиме указания поворота, количество и мощность ламп в Вт : 2х21+1х4 — Коммутируемая нагрузка в режиме аварийной сигнализации, количество и мощность ламп в Вт : (2х21+1х4)х2 — Масса, кг : 0,05

Электрические схемы реле-прерывателя 49.3747 указателей поворота и аварийной сигнализации.

Электрические схемы реле-прерывателя 491.3747 указателей поворота и аварийной сигнализации.

Несколько советов по предохранителям ВАЗ 2106

Чистота посадочных гнезд. Я думаю тут все понятно, чем чище посадочное гнездо предохранителя, тем меньше сопротивление в этой цепи и как следствие меньше нагрев. При грязных контактах предохранитель нагревается и оплавляется, возможна кратковременная потеря контакта, что довольно опасно, например в случае со светом Соответствие номиналов предохранителя рекомендациям производителя

Также довольно важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования в сети ил еще хуже — пожаром

Ни в коем случае не заменять предохранитель в ВАЗ 2106 или в другом автомобиле на так называемый «жучок», монету, шуруп и прочие вещи

Я думаю вы и сами понимаете, что до пожара тут не далеко. Сработал предохранитель. Это довольно частая ситуация и тут не нужно поспешных решений, сначала необходимо узнать, какую цепь защищает этот предохранитель (ниже приведен список защищаемых цепей и номеров предохранителей для ВАЗ 2106, для других моделей надеюсь скоро будет). Затем попробовать вспомнить, понять что могло вызвать КЗ, очень не рекомендуется вставлять на место сгоревшего предохранителя новый, если не была устранена причина перегорания старого предохранителя. Если вы нашли причину, то устраните ее, заизолируйте провода, вставьте новый предохранитель. Плавятся предохранители. Если расплавляется токопроводящий участок, то это понятно, скорее всего КЗ. А вот если плавится пластмассовая вставка, то это сигнал плохого контакта в гнезде или перегрузка цепи защищаемой этой плавкой вставкой. Дополнительному потребителю — свой предохранитель! Не стоит цеплять много сторонних потребителей (магнитола, подогрев и пр.) на один предохранитель!

Типы предохранителей, используемых в ВАЗ 2106

Практическое применение нашли предохранители ВАЗ 2106, фото которых представлено на нашем интернет-ресурсе. Если говорить об их стоимости, то цена сильно разнится из-за разницы материалов их изготовления. В любом случае, стоимость набора предохранителей различного типа не превышает 200-250 рублей.

«Классика» этой модификации первых годов выпуска оснащается панелью предохранителей устаревшего типа, где установлены пластмассовые плавкие предохранители с токопроводящей накладкой из цинкового сплава, надежность которых невысока. При увеличенной нагрузке колодка предохранителей подлежит усиленному нагреванию, что может привести к оплавлению элементов. Это, с одной стороны, создает предпосылки к возгоранию транспортного средства, а с другой размыкает действующие электрические цепи.

Не работают поворотники и аварийка на ваз-2110, что делать?

Для улучшения данной ситуации требуется модернизировать старые предохранительные элементы и установить евро модели, которые будут смонтированы на базе колодки предохранителей от «Волги» ГАЗ 31110. Основное преимущество в том, что применены ножевые предохранители на ВАЗ 2106 с более надежным крепежом. К их преимуществам относятся меньшие габариты и повышенная термоустойчивость, что исключает нагревание системного блока.

Кроме того, контакт становится значительно лучше. При установке предохранителей нового образца необходимо ввести обновленные обозначения предохранителей, промаркировав цветные провода по местам их прежнего крепления. Они будут отличаться и по номиналу. Так, в ВАЗ 2106 предохранитель дальнего света требует установки предохранительного устройства с силой тока в 15 А, а предохранитель на сигнал имеет номинал силы тока в 10 А. Если в ВАЗ 2106 горят предохранители, то модернизация необходима, а она включает также монтаж перемычек между предохранительными устройствами.

Подключение таких элементов перемыкания необходимо провести по аналогу подключения блока устройств от ВАЗ 2101, а сами элементы обеспечить изолирующей защитой. Чтобы подключить корректно флажковые предохранители, схема должна иметь следующий вид:

Тогда система энергообеспечения будет надежно защищена от режима КЗ. Таким образом, истинное назначение предохранителей ВАЗ 2106 будет соответствовать защитным свойствам системы энергообеспечения автомобиля.
