Блоки предохранителей камри 40: где находятся? схема и расшифровка
Содержание:
Порядок замены прикуривателя
Перед тем как снять прикуриватель на Тойота Камри, рекомендуется отключить клеммы аккумулятора. Несмотря на то, что при выключенном зажигании питание на розетку не поступает, во время работы можно случайно замкнуть контакты аудиосистемы или климат-контроля, и это создаст немало проблем.
Порядок замены прикуривателя
Для снятия прикуривателя необходимо соблюдать определённую последовательность действий:
- Вынуть из гнезда потребитель энергии (нагревательную спираль, зарядное устройство и пр.).
- Затем снимается рамка центральной консоли.
- Выкручиваются саморезы, прикрепляющие аудиосистему и климат-контроль.
- Затем магнитола с блоком климата аккуратно вытягиваются на себя, снимаются фишки с задней стороны, после чего они полностью удаляются. В зависимости от кузова авто, иногда достаточно просто снять блок управления климатом.
- На относительно свежих кузовах с задней стороны прикуривателя расположена гайка, с помощью которой плюсовой провод прикрепляется к гнезду.
- Если в замене гнезда нет необходимости, то можно просто выкрутить гайку и удалить шайбу, выполненную из изоляционного материала.
- Затем плюсовой провод прикручивается гайкой, включается зажигание и проверяется, как работает прикуриватель на Тойота Камри.
Чтобы избежать ошибок, рекомендуется посмотреть для Тойота Камри 2020 года, как заменить прикуриватель на видео.
Стоит отметить, что вытаскивается только металлическая часть прикуривателя. Для этого необходимо снять с неё клеммы и выдавливать с внутренней стороны наружу. Выходит она с трудом.
Для снятия гнезда на 30 кузовах необходимо на 90 градусов повернуть металлическую часть прикуривателя, затем вытащить его на себя.
Главное запомнить, что если не работает прикуриватель на Тойота Камри 40, 50 или 30, то не следует устанавливать вместо штатных предохранителей перемычки.
В случае сомнений в собственных силах рекомендуется обращаться в автосервис — специалисты проведут работы по восстановления прикуривателя в течение 30 минут.
Причины неисправности стартера у Камри
Starter – один из важнейших компонентов автомобиля. Если у него начинаются неполадки, то пользоваться машиной становится проблематично. Камри может отлично выполнять свою задачу, но стоит заглушить двигатель на одну минуту, как она уже не заводится ни при каких усилиях. Произойти это может в любой момент.
Принцип работы стартера — видео:
Стартер при таких проблемах может вести себя следующим образом:
- Вообще не запускается;
- Щелкает, но не крутит коленвал;
- Придает коленвалу крайне медленное вращение, недостаточное для запуска двигателя;
- Вызывает скрежет бендикса, шестерня которого не сцепляется с коленвалом.
Причины, как правило, оказываются решаемыми. Однако в большинстве случаев, когда не крутит starter, лучше всего обратиться в автосервис к профессионалам.
Проблемы с АКБ
Самой распространенной причиной, почему не крутит стартер, является АКБ. Как правило, он просто разряжен, из-за чего количества энергии недостаточно для запуска движка. Однако в такой ситуации срабатывает реле, из-за чего слышен характерный щелчок. При этом часто тускнеют лампочки на приборной панели.
Также стартер не крутит, если у Камри ненадежно зафиксированы или окислены клеммы аккумулятора. Это негативно сказывается на плотности контакта, из-за чего запуск двигателя становится проблематичным или вообще, невозможным.
Проблемы, вызванные АКБ, могут заключаться в прилегающих проводах. Ненадежно закрепленный «плюсовой» провод аккумулятора, провод вывода реле или массы двигателя зачастую становятся причиной неполадок в работе стартера у Камри.
Плохой контакт на замке зажигания, провод управления
Некачественно закрепленные провода замка зажигания у Тойоты тоже приводят к тому, что стартер перестает вращать коленвал. Для выявления неполадок нужно тщательно проверять напряжение на реле и клеммах АКБ при поворотах ключа. Также может быть поврежден сам замок или ключ.
Стартер перестанет работать и при неполадках, связанных с проводом управления, или выходе из строя предохранителей. При попытке завести Камри с помощью ключа, ничего не произойдет.
Неисправности втягивающего реле
Стартер на Камри может перестать крутить из-за неисправности втягивающего реле. Короткое замыкание, повреждения, включая обрывы обмоток, изнашивание – все это может привести к невозможности запуска движка на Камри. Наиболее специфичными причинами могут выступать подгорание пятаков или подклинивание якоря.
Короткое замыкание в обмотке
Такая проблема реже встречается у Камри v40, но 30 кузов страдает от нее довольно часто. Постепенное изнашивание изоляции на обмотке приводит к возникновению короткого замыкания. Часто причиной становится механическое повреждение или воздействие химических веществ. В таких ситуациях требуется полная замена стартера.
Неправильный подбор втулок
Еще одна причина, по которой стартер на Камри не крутит, связана с неправильным выбором втулок. Тогда двигатель без проблем заводится в холодном состоянии, но после разогрева запуск не удается. Временным решением будет не глушить его, если планируется продолжить дорогу в ближайшее время.
Суть проблемы в том, что втулки с меньшим, чем нужно, диаметром не могут выполнять свою задачу после разогрева двигателя. При повышении температуры детали увеличиваются, из-за чего диаметра втулок становится недостаточно. От этого не крутится коленвал.
Бендикс
Если при запуске двигателя Камри появляется только жужжание, то стоит обратить внимание на бендикс. В такой ситуации стартер начинает вращать якорь, но машина не заводится
Причина в том, что бендикс, представляющий собой муфту, начинает вращаться в две стороны, а должен только в одну. Потребуется полная замена всего узла.
Также могут быть изношены зубья, которые должны схватывать маховик и замыкать контакт. Достаточно замены шестеренки и полноценной чистки вала.
Щеточный узел
Камри, у которой стартер не крутит коленвал, может иметь проблемы со щетками. Они могут быть изношенными, чему больше подвержены модели Камри в 30 кузове. По причине проблем со щетками могут возникать неисправности реле.
Изношенные щетки — видео:
Нюансы использования прикуривателя и розеток
Часто для питания гаджетов используют прикуриватель, однако для правильной эксплуатации прибора без ущерба для электросети автомобиля нужно учитывать ряд нюансов.
Целый предохранитель
Это интересно: Инструкция по замене ремня ГРМ на 8-клапаной Daewoo Nexia — авторемонт, замена своими силами
Если у вас постоянно горит ппробка прикуривателя в автомобиле Тойота Камри 40 2006-2011, срочно обратитесь к профессиональному мастеру, специализирующемуся на автомобильной электронике. Это позволит вовремя обнаружить неисправность и устранить ее, пока неполадка не стала причиной возгорания.
Проблемы, возникающие с прикуривателем на Камри 40
В процессе эксплуатации прикуривателя возможно перегорание предохранителя. Причиной этого является:
- продолжительная перегрузка;
- короткое замыкание;
- брак предохранителя.
Выход из строя прикуривателя в результате короткого замыкания потребителя, хоть и является нештатной ситуацией, но опасности не вызывает. Хуже, если короткое замыкание возникло из-за соприкасания проводов, идущих к прикуривателю, в результате повреждения изоляции. В таком случае необходимо устранить поломку в кратчайшие сроки, так как продолжение использования розетки может привести к возгоранию
Брак предохранителя заключается в меньшем его номинальном токе, который он может выдержать по сравнению с заявленным. В результате он быстро перегорает, обесточивая розетку. Замена перемычки на новую исправит ситуацию.
Перегоревший предохранитель
В зависимости от комплектации Тойота Камри 40 имеет несколько прикуривателей. Обычно в автомобиле устанавливается 3 розетки. Отсутствие напряжения в двух гнездах одновременно, является косвенным признаком сгорания перемычки.
В случае повреждения предохранителя необходимо выполнить его замену согласно инструкции, приведенной ниже:
Получить доступ к блоку предохранителей. Он находится в салоне Тойота Камри 40, слева от рулевой рейки, недалеко от рычага открытия капота.
Блок предохранителей закрыт специальной крышкой. На ней указаны номинальный ток и назначение перемычек. Крышку необходимо снять.
Для того, чтобы изъять предохранитель необходимо воспользоваться специальными пластиковыми щипцами. Они находятся в монтажном блоке, расположенном в подкапотном пространстве.
- За розетки прикуривателя отвечают два рядом расположенные желтые предохранителя №28 и №29 на 20А. Для их демонтажа требуется потянуть щипчиками перемычку за корпус.
- Далее при помощи мультиметра или омметра следует «прозвонить» предохранители на целостность. При отсутствии приборов можно визуально оценить состояние перемычек, как показано на рисунке ниже.
Если подтвердится, что предохранитель перегорел, следует заменить его на новый. В монтажном блоке хранятся несколько запасных перемычек. При отсутствии предохранителя с требуемым номинальным током, следует поставить ближайший меньший. При этом следует избегать подключения мощной нагрузки к розетке.
Процесс замены топливного насоса
Для облегчения замены топливного насоса автовладелец должен позаботиться о том, чтобы в автомобильном баке было как можно меньше топлива. Для замены насоса водителю рекомендуется действовать согласно инструкции, которая приведена ниже.
Для начала автовладельцу необходимо демонтировать задние сидения, как показано на изображении ниже.
Под задним диваном можно обнаружить технологический лючок. Он открывает доступ к топливному насосу.
Необходимо открыть металлическую крышку. Только тогда водитель сможет получить доступ креплению насоса.
В дальнейшем автовладельцу требуется отсоединить клеммное соединение и убрать крышку люка необходимо визуально оценить состояние контактов. Разъем находиться под влиянием агрессивной внешней среды, поэтому на поверхности контактов часто возникает окисления, которые не позволят новому насосу нормально работать. Также необходимо оценить состояние проводов и места их подключения к клемме. На них не должно быть никаких механических повреждений.
Следующим шагом необходимо завести автомобиль и подождать, когда он сам заглохнет
Это поможет убрать давление из системы
Обязательно важно почистить все вокруг посадочного места. С корпуса необходимо убрать всю грязь и пыль, чтобы ничего случайно не попало внутрь бака
- Вытащить стопорное кольцо из шланга.
- Открутить с помощью отвертки болты и достать упорное кольцо
- Аккуратно достать топливный насос с фильтром из бензобака на подготовленную рабочую поверхность.

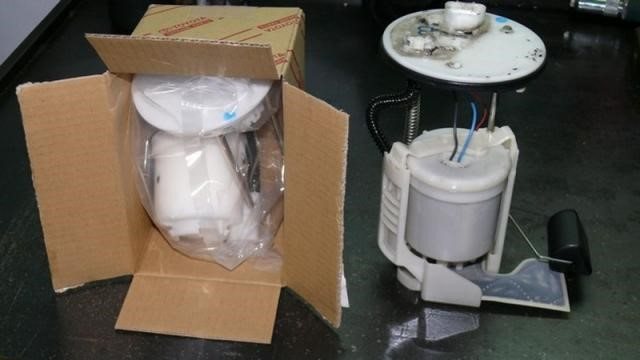

- При наличии нового топливного фильтра в сборе с насосом произвести сборку в обратном порядке. Если же под замену подлежит только непосредственно насос, необходимо продолжить разборку корпуса фильтра на составные части.
- Демонтировать стопорное кольцо с пружиной.
- Отделить корпус поплавка от фильтра. Для этого необходимо отщелкнуть по бокам две защелки.
- Снять сетку с фильтра.
- Вытащить клапан. В нем находиться резиновое колечко. Его тоже необходимо демонтировать.
- Когда весь корпус фильтра разобран, необходимо достать топливный насос.
- Подготовить сетку для сборки топливного насоса с фильтром. Ее можно почистить специальным чистящим средством или же заменить на новую.
- Все элементы собрать в обратной последовательности.
После того как сборка завершена, топливный насос необходимо установить обратно в бензобак.
После замены топливного насоса рекомендуется произвести запуск автомобиля и проконтролировать работу машины.
Блок в салоне
Он находится под панелью приборов со стороны водителя.
Расположение
Пример схемы с крышки блока
Схема
Описание
| 1 | 10А ECU-IG1 NO.2 — Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обоогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка |
| 2 | 10А ECU-IG1 NO.1 — Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, анти запотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора, Blind Spot Monitor |
| 3 | 10А PANEL — Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации |
| 4 | 15А TAIL — Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари |
| 5 | 7,5А EPS-IG1 — Электропривод руля |
| 20А DOOR R/R — Задний правый электрический стеклоподъемник | |
| 6 | 7,5А ECU-IG1 NO.3 — Blind Spot Monitor |
| 20А DOOR F/L — Передний левый электрический стеклоподъемник | |
| 7 | 10А S/HTR & FAN F/L — Подогрев сидений |
| 20А DOOR R/L — Задний левый электрический стеклоподъемник | |
| 8 | 7,5А H-LP LVL — Фары (ближний свет) |
| 9 | 10А WASHER — Стеклоочистители и омыватель ветрового стекла |
| 10 | 7,5А A/C-IG1 — Система кондиционирования воздуха |
| 11 | 25А WIPER — Стеклоочистители и омыватель ветрового стекла |
| 12 | 7,5А BKUP LP — Фонари заднего хода, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации |
| 13 | 30А DOOR NO.1 — Стеклоподъемники |
| 14 | 5А WIPER-S — Очистители |
| 7,5А EPS-IG1 — Электропривод руля | |
| 15 | 20А P/OUTLET RR — Задняя розетка для электроприборов |
| 16 | 5А SFT LOCK-ACC — Система блокировки передач |
| 17 | 20А DOOR R/R — Задний правый электрический стеклоподъемник |
| 10А S/HTR&FAN F/R — Обогреватели переднего правого сиденья | |
| 18 | 20А DOOR R/L — Задний левый электрический стеклоподъемник |
| 10А S/HTR&FAN F/L — Обогреватели переднего левого сиденья | |
| 19 | 10А OBD — Бортовая система диагностики |
| 20 | 10А ECU-B NO.2 — Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка |
| 21 | 20А DOOR NO.2 — Стеклоподъемники |
| 22 | 7,5А AM1 — Система стартера, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива |
| 23 | 7,5А STOP — Задние габаритные фонари, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система курсовой устойчивости, анти блокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач |
| 24 | 30А P/SEAT RR — Электрический привод регулировки задних сидений |
| 25 | 7,5А A/C-B — Система кондиционирования воздуха |
| 26 | 10А S/ROOF — Люк |
| 27 | 30А P/SEAT FR — Электрический привод регулировки передних сидений |
| 28 | 30А PSB — Ремень безопасности с предаварийной системой. |
| 29 | 20А D/L-AM1 — Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника |
| 30 | 20А TI&TE — Система регулировки наклона и высоты рулевой колонки |
| 31 | 10А A/B — Система подушек безопасности SRS, система классификации переднего пассажира |
| 32 | 7,5А ECU-IG2 NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 33 | 7,5А ECU-IG2 NO.2 — Интеллектуальная система доступа без ключа, Blind Spot Monitor |
| 34 | 15А CIG&P/ OUTLET — Прикуриватель |
| 35 | 7,5А ECU-ACC — Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации |
| 36 | 10А S/HTR&FAN FI R — Подогрев сидений |
| 37 | 20А S/HTR RR — Обогреватели задних сидений |
| 38 | 20А DOOR F/R — Передний правый электрический стеклоподъемник |
| 39 | 7,5А ECU-IG1 N0.3 |
Как поменять бензонасос в Toyota Camry Gracia
Алгоритм замены бензонасоса на Toyota Camry Gracia:
- Перед дальнейшей работой рекомендуется отключить аккумулятор.

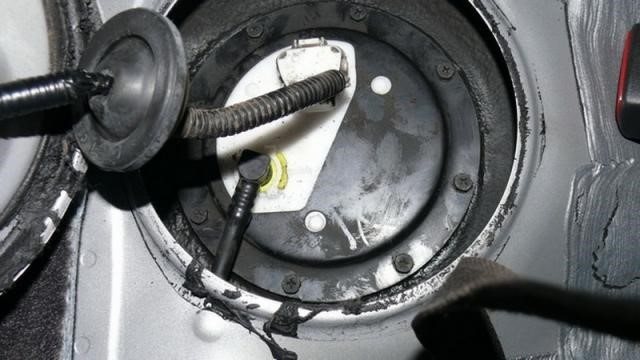

- До крышки мы уже добрались, теперь ее надо снять. У меня она была на герметике, никаких креплений. Просто вверх тянем крышку и все. Правда тянуть ее не получилось, пришлось отверткой подковыривать и поднимать, но повторюсь – креплений никаких нет.
- Затем нужно вытащить фишку. У нее есть крепление, которые мы успешно поломали во время съема, и теперь она без проблем снимается.
- Т.к. наш бензонасос не подавал абсолютно никаких признаков жизни, то надо было проверить, доходит ли до него напряжение. Для этого мы обратно включили аккумулятор и с помощью тестера выяснили, что напряжение доходит. Тестер втыкали в разные отверстия, пока не получили ~11-12 вольт на выходе (на фотографии тестер лежит дома, поэтому цифры не те, что нам нужны).
- Теперь нам необходимо открутить болты. Они откручиваются крестовой отверткой или же ключом на 8. А ключ нам пригодился, т.к. на 2-х сорвалась резьба.
- Затем необходимо снять бензиновый шланг. Делается это нажатием на крипежи и небольшим приложением силы. Только аккуратней, т.к. из шланга вытекает немного бензина.
- Вуаля, теперь можно и вытащить всю конструкцию бензонасоса.
- Сам бензонасос обозначен стрелочкой. Его-то нам и надо заменить.

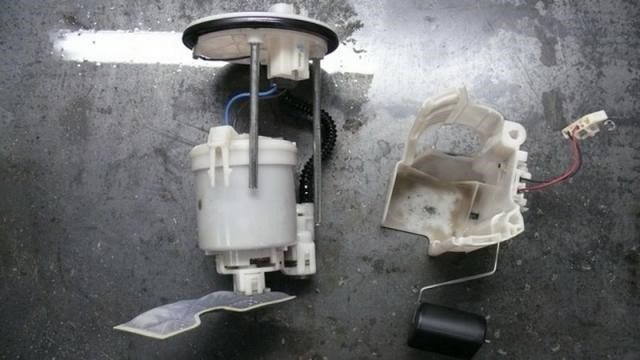

- Сначала снимаем фишку (1), затем с помощью пассатиж снимаем верхнее крепление (2), а потом снизу нажатием пальца (3) мы отводим бензонасос в бок и потихоньку стаскиваем его.
Вот и все, бензонасос от Toyota Camry Gracia у нас в руках, теперь бежим в магазин покупать новый. Но не торопитесь бежать в японский магазин, если не хотите переплачивать. Достаточно зайти в ВАЗовский магазин и купить бензонасос фирмы bosch для десятки или пятнашки (забыл, если честно, какой покупал). Он отлично подходит и для camry, только у него место под фишки другое, поэтому придется купить еще отдельно для него фишки и заменить родные. Делов на 10 минут, а экономия в несколько тысяч (по сравнению с оригинальным насосом).
Когда будете все это дело собирать обратно, смотрите, чтобы конструкция была герметична (она никак не крепится). И когда будете закручивать болты, смотрите, чтобы не пошевелить всю эту конструкцию, а то бензин будет перетекать.
Удачи на дорогах, и не ломайтесь!
- Замена масла в ГУРе на Honda
- Замена жидкости в DPS-редукторе Honda
- Замена масла АКПП Honda
- Почему диагностика важна
Розетки прикуривателя Toyota Camry
«Тойота Камри» в сороковом кузове в версии для европейского рынка оснащена аж тремя салонными розетками прикуривателя — две в приборной панели и одна на торпедо.
Мой брат Жаргал владеет как раз таким автомобилем. К основной, центральной розетке прикуривателя у него всегда подключен радар-детектор, к розетке, что на торпедо, время от времени — зарядка для телефона.
Toyota Camry. Фото с сайта Drom.ru
Ко всеобщей досаде во время недавней поездки в Тунку в Камрюхе брата перестали работать сразу два прикуривателя — самый верхний (тот, что спрятан под крышкой) и тот, что на торпедо между сиденьями.
Спецификации автомобиля:
Toyota Camry 2007 года выпуска в кузове ACV40 («касатка»); левый руль; двигатель объёмом 2,4 литра, автоматическая КПП, передний привод; комплектация с кожаным салоном, кнопками на руле, CD-чейнжером и двухзонным климат-контролем; японская сборка.
Если одновременно «перегорели» две розетки, причина однозначно в предохранителях. Никаких отдельных «плавких элементов»-предохранителей для каждой розетки в Камри-сороковке нет (сам разбирал и смотрел). Поэтому, допустим, случайно закоротите одну розетку, вторая тоже сдохнет.
С меньшей уверенностью можно грешить на предохранитель, если перестанет работать центральный прикуриватель с подсветкой, но в большинстве случаев так и бывает.
Автомобиль имеет три блока предохранителей: два под капотом и один в салоне, слева от рулевой колонки, поблизости с рычагом открывания капота. За розетки прикуривателя отвечают предохранители, расположенные в салоне.
Блок предохранителей в салоне. Искать над левой ногой водителя
Для начала рекомендую открыть капот и снять крышку блока предохранителей в правой части подкапотного пространства.
Крышка подкапотного блока предохранителей в Тойоте Камри ’07
На обратной стороне крышки заботливые японцы припасли для владельца автомобиля удобный инструмент для извлечения предохранителей и три запасных предохранителя на 10, 15 и 30 ампер.
Пластиковые щипцы и запасные предохранители закреплены на верху крышки. Один предохранитель нам уже пригодился
Берём щипцы и возвращаемся в салон. За центральную розетку отвечает 20 А предохранитель с маркировкой CIG, другие две розетки завязаны в сеть соседним 20 А предохранителем с маркировкой PWR OUTLET.
На 20 А в салонном блоке всего три предохранителя, и два соседних отвечают за все три розетки прикуривателя. Не ошибётесь
Два жёлтых 20-амперника находятся справа в дальнем ряду
Учитывая низкую нагрузку на центральный прикуриватель, мы решили поставить на CIG запасной предохранитель на 15 А, а испытывающий гораздо бóльшую нагрузку PWR OUTLET оснастить освободившимся 20 А вместо перегоревшего.
Извлечённый перегоревший предохранитель на 20 А и запасной на 15 А
Конечно, установка 15 вместо 20 А — временная мера. Поблизости не было автомагазинов, а ехать в дальнюю дорогу без зарядки для смартфона не хотелось. Такие дела.
Размещение предохранителей в Тойота Камри 40
Предохранители автомобиля Тойота модели Camry 40 расположены в двух местах: в салоне и под капотом, в отделе для двигателя. Салонный блок Тойоты Камри, главным образом, отвечает за защиту цепей, ведущих к приборной панели. Блок реле и плавких вставок, расположенный в моторном отсеке, отвечает в основном за обеспечение двигательных функций авто.
Открытый блок предохранителей под капотом
Назначение электропредохранителей в блоке под капотом сороковки, а также номинальную силу тока каждого элемента, вы найдете в схеме расположения и расшифровке к ней. Пользоваться схемой просто: находите в расшифровке номер интересующего вас элемента и читаете, для какого электроприбора вставка предназначена. Например, чтобы узнать, где предохранитель прикуривателя Камри XV40, в колонке расшифровки найдите нужный прибор, затем посмотрите номер отвечающего за устройство предохранителя, а затем по номеру найдите плавкий элемент на схеме предохранительного блока.
Блок предохранителей в моторном отсеке
Блок плавких вставок и реле, который размещен под капотом Тойота Камри 40, помещен в пластиковый корпус и расположен возле двигателя рядом с воздушным фильтром, аккумулятором и бачком для залива тормозной жидкости.
Расшифровка схемы
Для получения доступа к системе предохранителей, поднимите защелку и уберите крышку блока. Кроме собственно предохранителей, в блоке также хранятся запасные плавкие вставки и инструмент для работы с ними – специальные щипчики.
Предлагаем ознакомиться со схемой моторного блока с предохранителями. Здесь же вы найдете информацию о номинальном показателе тока каждой вставки. Разные цвета корпуса плавких перемычек позволяют быстрее ориентироваться в их ампераже. Показатель тока красных вставок – 10А, элементов синего цвета — 25А, коричневых – 7,5А, зеленых – 30А, предохранители с серым корпусом поддерживают силу 25А, желтые – 20А.
Расшифровка схемы предохранителей
Расшифровка к схемам представлена выше.
Кроме предохранителей, в моторном блоке Camry XV40 2010 также расположены реле, защищающие стартерное устройство, систему обогрева заднего стекла, а также радиаторные электровентиляторы.
Блок предохранителей в салоне
Закрытый салонный блок предохранителей Салонный блок расположен в нижней левой части приборки. Ориентиром для блока используйте положение левого водительского колена. Электропредохранители Камри XV40 размещены под пластиковой крышкой корпуса блочка. К салонной предохранительной системе подведены 33 электрические цепи. Большинство из них обслуживают приборы, управление которых ведется с панели приборов. Этим, собственно, и аргументируется такое местоположение блока.
Предлагаем ознакомиться со схемой расположения плавких вставок салонного блока.
Блок в салоне Камри
В размещенной ниже таблице по номерам указано значение салонных предохранителей Toyota Camry 40 2009, 2010, 2011 и номинальный ток каждого из них.
Расшифровка схемы салонного блока
