Предохранители и реле Lada Vesta

Блок предохранителей и реле в отсеке двигателя Lada Vesta находится возле аккумулятора.

Чтобы добраться до блока отожмите оба фиксатора и сможете открыть крышку.

Фиксаторы очень хрупкие, важно аккуратно это сделать, не сломать!

Схема расположения предохранителей указана под капотом Vesta (она может отличаться в зависимости от комплектации).

Ниже расшифровка предохранителей и реле:

Реле:

Блок предохранителей и реле салона Lada Vesta располагается в левой стороне приборной панели.

Чтобы добраться до этого блока Vesta необходимо повернуть три пластиковые ручки, они держат крышку внизу. Потяните низ крышки, разожмите верхние держатели, двигая их к приборной панели, снимите крышку самого блока.

Для того, чтоб крышка лучше держалась, были применены фиксаторы держатели обивки. Поэтому, прежде чем снять крышку блока, снимите фиксатор держателя обивки. Установите ее на штатные места, а крепления дополнительно зафиксируйте.

Схема расположения предохранителей и реле в блоке, который находится в салоне Lada Vesta.

Обозначения + описания предохранителей и реле Lada Vesta:

Описание реле в блоке, которое находится под приборной панелью Vesta:

Предохранитель прикуривателя, номер и как поменять

Перед тем, как говорить об этом предохранителе, необходимо сказать, что если Вы захотите сэкономить, продлить жизнь новой детали, чтобы хоть как-то снизить напряжение на сеть, не пытайтесь поставить на его место предохранитель, рассчитанный на большее напряжение. Такое решение может привести к страшным последствиям для электрической цепи автомобиля.

Номер предохранителя — F41 20А. Это устройство картриджного типа. Стоимость – около 120-150 рублей. Перед началом работ ознакомьтесь со схемой расположения предохранителей общего блока. Для замены руководствуйтесь указаниями завода-изготовителя, сделайте следующее:

1. Зафиксируйте автомобиль, снимите минус с АКБ.
2. Сядьте на водительское сиденье. Над левой и правой коленками увидите две заглушки – это клипсы, которые крепят нижнюю крышку рулевой колонки.
3. Подденьте их ногтем или иным плоским предметом, не царапая пластмассу. Снимите клипсы и саму крышку.
4. Найдите нужный Вам предохранитель, замените его.
5. Соберите конструкцию в обратном порядке.

Советы для автомобилистов

Большинство современных автомобилей уже давно не оснащаются прикуривателем, как таковым. На его смену пришло устройство, называемое – силовая розетка на 12v, оставив от прикуривателя лишь название. Так и Лада Веста имеет на своем борту подобный разъем, в который автовладельцы подключают различные устройства.И если раньше все ограничивалось зарядкой телефона или питанием видеорегистратора, то сейчас водители и их пассажиры вставляют в розетку сразу несколько приборов, очень сильно нагружая проводку. Поговорим о том, что же приводит к выходу из строя прикуривателя и как с этим справиться самостоятельно.

Предохранитель прикуривателя Лада Веста

Лада Веста в стандартной комплектации оборудована разъемом прикуривателя, USB выходом, а также разъемом 3,5 миллиметра для кабеля Aux. Эти порты поддерживают любые универсальные устройства зарядки, однако при использовании зарядных приспособлений низкого качества производства, прикуриватель может выйти из строя. Благо в случаях когда прикуриватель перестает работать нет необходимости в его полной замене, достаточно поменять только предохранитель. На автомобилях семейства Лада Веста установлены два блока предохранителей — один в моторном отсеке, а второй в салоне автомобиля, слева от рулевого колеса. Предохранитель отвечающий за работу гнезда прикуривателя находится в салонном блоке. Для того, чтобы до него добраться снимаем пластиковую панель у рулевой колонки.

Снаружи панель удерживается двумя пластиковыми клипсами, с подвижной сердцевиной, которая при углублении расширяет конец клипсы за счет чего происходит фиксация. Чтобы их снять подденьте верхнюю шляпку клипсы с помощью плоской отвертки или ногтя, после вытаскивания верхней шляпки, фиксатор клипсы ослабнет и появится возможность вытащить ее полностью. После того, как наружные фиксаторы были удалены, накладка удерживается на внутреннем креплении. Для снятия накладки возьмитесь за ее нижний край (только за край, ничего лишнего) и аккуратно тяните вниз и на себя.

На этой панели у лада веста расположен корректор света фар и кнопка открывания багажника, вследствие чего, после освобождения от крепежа, пластик будет удерживаться на проводах. В принципе доступ этот факт не ограничивает, однако для более удобной замены предохранителя, лучше отсоединить кабеля и убрать накладку в сторону.

За работу прикуривателя на автомобиле лада веста отвечает предохранитель расположенный в гнезде F41. Рассчитан он на 20 Ампер и имеет форм-фактор Jcase. Вытащить старый предохранитель может оказаться трудной задачей, поэтому прихватите с собой пинцет до начала работ.

В зависимости от даты производства автомобиля Лада Веста, схема предохранителей может отличаться, поэтому нелишним будет проверить соответствие гнезда F41 в руководстве по эксплуатации.

При выборе предохранителя для прикуривателя будьте внимательны, существует похожий предохранитель, однако идет он удлиненной формы и для лада веста не подойдет.

После установки нового предохранителя, проверяем работоспособность прикуривателя и остальных гнезд, если все работает, устанавливаем пластиковую накладку обратно. Будьте аккуратны при установке наружных клипс, они хрупкие и могут не выдержать излишней нагрузки, правильная установка выглядит следующим образом:

Выводим верхнюю шляпку так, как это показано на фотографии выше, вставляем фиксатор в штатное отверстие и давим на нижнюю шляпку, когда фиксатор встанет на место нажимаем на ее верхнюю часть.

Подключение подсветки внутреннего пространства

Если модель лада веста не оснащена светодиодной подсветкой в нише на панели управления, автовладелец легко установит ее самостоятельно.

Для этого понадобятся провода, уголок из пластмассы, двусторонняя липкая лента, светодиоды.

Алгоритм действий

Зафиксируйте светодиод на пластмассовом уголке с помощью двусторонней липкой ленты. Закрепите уголок в углублении на передней панели так, чтобы светодиод был обращен к прикуривателю. Снимите боковую крышечку углубления в центре. Для этого достаточно выкрутить один болт крепления. Присоедините светодиод к разъему прикуривателя. Для замены, установки нового плафона освещения салона, сначала снимается старый плафон, затем устанавливается новый на его месте. Алгоритм действий идентичен алгоритму установки плафона в задней части салона. Не требуется дополнительных замеров, изготовления трафарета.

Силовой блок в моторном отсеке

Сам монтажный блок расположился возле аккумуляторной батареи(показан на фото ниже). Все электрические цепи в нем надежно защищены от влаги и пыли при помощи герметичной крышки, оснащенной специальными фиксаторами. Это добавляет немного комфорта при эксплуатации автомобиля.

Чтобы открыть указанную крышку необходимо отжать два фиксатора по краям, которые показаны стрелками на фото ниже.

После того, как блок открыт взору открывается множество предохранителей и исполнительных Реле. Чтобы не запутаться, все их мы пронумеровали на фото ниже и добавили описание к каждому элементу в таблице 1.

Цепи, которые защищают плавкие предохранители показаны в таблице 1.

Таблица 1. Цепи, защищаемые плавкими предохранителями в блоке моторного отсека

В некоторых модификациях автомобилей звуковой сигнал защищен предохранителем F78 вместо F73. А питание доп. оборудования в багажнике защищается предохранителем F55.

Реле, которые расположены в данном блоке также сведены в таблицу 2:

Таблица 2. Реле, расположенные в блоке моторного отсека.

Схемы ЦБКЭ

Схема электрических соединений ЦБКЭ на а/м LADA VESTA: 2 – батарея аккумуляторная; 3 – стартер; 4 – фонарь задний внешний левый; 5 – блок-фара левая; 7 – реле обогрева заднего стекла (К3); 8 – блок-фара правая; 10 – фонарь задний внешний правый; 13 – плафон освещения багажника; 15 – предохранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 26 – выключатель аварийной сигнализации; 30 – предохранитель 5 А (F20); 32 – переключатель подрулевой левый (переключатель световой сигнализации); 34 – предохранитель 60 А (F75); 35 – обогреватель зад-него стекла; 44 – реле обогрева ветрового стекла 1 (К21); 46 – обогреватель ветрового стекла; 47 – плафон освещения вещевого ящика; 48 – выключатель плафона освещения вещевого ящика; 51 – ЦБКЭ (контроллер ВСМ); 58 – предохранитель 30 А (F61); 59 – плафон освещения порога левый (устанавливается на комплектации «люкс»); 60 – плафон освещения порога правый (устанавливается на комплектации «люкс»); 61 – реле дополнительных потребителей (К2); 63 – предохранитель 10 А (F32); 84 – предохранитель 3 А (F43); 87 – зеркало наружное левое; 88 – зеркало наружное правое; 120 – дополнительное реле стартера (К23); 134 – выключатель сигнала торможения; 138 – предохранитель 5 А (F15); 164 – панель управления кондиционером (схема подключения для комплектации «комфорт»); 185 – блок освещения салона с интерфейсным модулем ЭРА-ГЛОНАСС; 196 – предохранитель 5 А (F24); 200 – предохранитель 15 А (F11); 201 – предохранитель 15 А (F12); 202 – предохранитель 10 А (F13); 203 – предохранитель 10 А (F14); 204 – предохранитель 5 А (F17); 205 – предохранитель 5 А (F16); 229 – предохранитель 3 А (F49); 230 – выключатель сигнала положения педали сцепления; 231 – реле обогрева ветрового стекла 2 (К22); 233 – предохранитель 5 А (F80)

Читать дальше: Проверка регулятора напряжения генератора калина

_x000D_

• _x000D_
• место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке; _x000D_
• место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке _x000D_

_x000D_

Схема электрических соединений ЦБКЭ на а/м LADA VESTA (комплектация «Комфорт»): 2 – батарея аккумуляторная; 3 – стартер; 9 – фонарь задний внутренний левый; 15 – предо-хранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 20 – предохранитель 15 А (F1); 23 – фонарь задний внутренний правый; 28 – предохранитель 5 А (F74); 31 – выключатель света заднего хода; 33 – переключатель подрулевой правый (переключатель стеклоочистителя); 51 – ЦБКЭ (контроллер ВСМ); 63 – предохранитель 10 А (F32); 79 – электродвигатель очистителя ветрового стекла; 80 – электродвигатель омывателя; 120 – дополнительное реле стартера (К23); 198 – предохранитель 25 А (F40);

_x000D_

• _x000D_
• место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке; _x000D_
• место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке _x000D_

_x000D_

После замены ЦБКЭ необходимо выполнить процедуру обучения (ввод параметров) и автоматического конфигурирования ЦБКЭ, используя диагностический прибор Grade-X. Также с помощью этого прибора можно просматривать коды ошибок (неисправностей). Более детально ознакомиться с функциональными возможностями ЦБКЭ, а также его диагностикой можно по ТИ (устройство, диагностика неисправностей ЦБКЭ).

С одной стороны данное функциональное устройство позволяет более тонко настраивать работу электроники. А с другой стороны, блок имеет сложное устройство, что делает самостоятельный ремонт более проблематичным. В случае отказа ЦБКЭ придется обращаться к дилеру, т.к. вряд ли под рукой найдется необходимое оборудование для его программирования или диагностики.

Внимание! Переобучить ЦБКЭ, взятый с другого автомобиля, невозможно. А какая реализация больше нравится вам? Наличие простой схемы, где присутствуют реле поворотов, ЭСП и т.д, либо наличие центрального блока управления электроникой? Другие материалы по ремонту, обслуживанию, доработкам и тюнингу этих автомобилей ищите в содержании (кроссовер XRAY, седан Lada Vesta). А какая реализация больше нравится вам? Наличие простой схемы, где присутствуют реле поворотов, ЭСП и т.д, либо наличие центрального блока управления электроникой? Другие материалы по ремонту, обслуживанию, доработкам и тюнингу этих автомобилей ищите в содержании (кроссовер XRAY, седан Lada Vesta)

А какая реализация больше нравится вам? Наличие простой схемы, где присутствуют реле поворотов, ЭСП и т.д, либо наличие центрального блока управления электроникой? Другие материалы по ремонту, обслуживанию, доработкам и тюнингу этих автомобилей ищите в содержании (кроссовер XRAY, седан Lada Vesta).

Блок в салоне автомобиля

Салонный монтажный блок предохранителей расположен ниже слева от рулевой колонки.

Открытие крышки на старой версии до доработки

Чтобы получить к нему доступ, необходимо снять специальные фиксаторы(до модификации), которые держат крышку снизу по диагонали, а затем потянуть ее за низ. Не забудьте про фиксатор держателя обивки. Его нужно аккуратно отсоединить. Кроме того, чтобы крышку можно было убрать совсем, потребуется отключить два разъема от кнопки багажного отделения и электрокорректора фар.

Существует также доработанная версия крышки. Как ее снять — смотрите видео:

После снятия крышки Вам открывается монтажный блок со всеми слаботочными предохранителями и реле.

Основные предохранители располагаются в 2 ряда. Счет идет снизу от F1-F20 и от F21-F40 во втором ряду соответственно.

Чуть выше располагаются более мощные(20А-30А) F41-F46 . Реле идут по левой стороне блока, также начиная счет снизу.

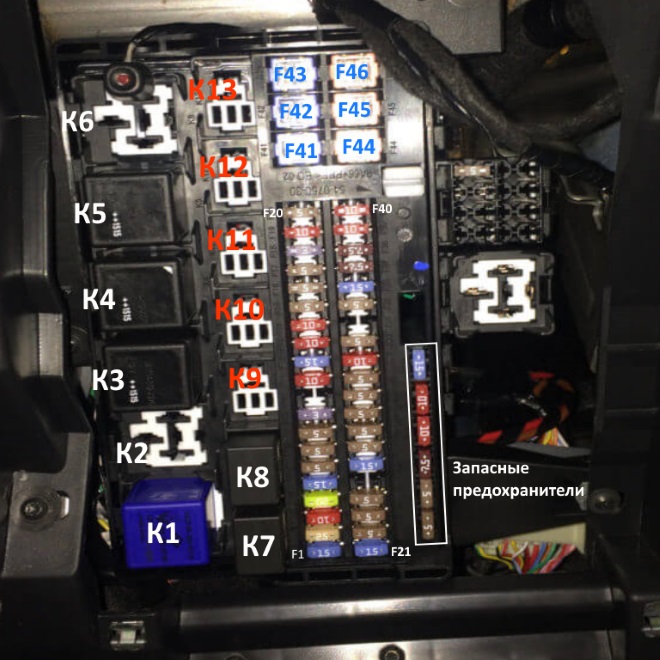

Рис. 2. Схематичное расположение реле и предохранителей
