Что такое опрессовка двигателя: для чего нужна данная операция

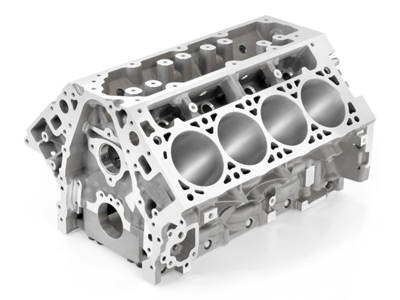

Как делается опрессовка блока цилиндров

Как правило, далеко не всегда трещины видны невооруженным взглядом, то есть неисправность сложно определить. При этом следует помнить, что если герметичность будет нарушена, то это в дальнейшем не позволит нормально эксплуатировать силовой агрегат после замены деталей и последующей сборки ДВС. Чтобы избежать возможных осложнений, необходима опрессовка блока цилиндров. Такая операция проводится на специальном оборудовании. Сама опрессовка предполагает следующие действия: Сначала перекрываются имеющиеся на детали отверстия при помощи специальных заглушек; Затем деталь (головка или блок) помещается в особую ванну; Далее происходит подача воздуха под давлением (давление составляет около 6-7 атм); После этого производится осмотр детали на предмет возможных повреждений. Дефекты определяются благодаря пузырькам воздуха, которые выходят из трещины в случае нарушения герметичности; На основании полученных данных принимается решение о возможности и целесообразности ремонта или полной замене детали; Добавим, что во многих случаях трещину головки или блока можно убрать путем использования сварки или другими доступными способами. Главное, чтобы ремонтом трещин БЦ или ГБЦ занимался квалифицированный специалист, а также сама процедура выполнялась с учетом технологии ремонта тем или иным способом.

В каких случаях проводится операция?

Выполнять опрессовку требуется не только при выявлении признаков нарушения функционирования блока. В рамках комплексной диагностики данную технологию используют после ремонтных работ, замены отдельных элементов и расходников конструкции двигателя, переустановке и т. д. Что касается конкретных симптомов, то опрессовка ГБЦ должна производиться в следующих ситуациях:

• Имеются нарушения в работе внутренних каналов блока.
• Наблюдается нехарактерный перегрев силового агрегата.
• Если слышны выраженные стуки и вибрации в части отсека с цилиндрами.

Своевременно проведенная опрессовка дает возможность зафиксировать наличие дефекта и предпринять уже другие меры по восстановлению конструкции. Наиболее же часто серьезные повреждения с нарушением герметичности встречаются после выполнения сварочных работ, когда швы недостаточно обрабатываются и со временем возникают каналы утечки.

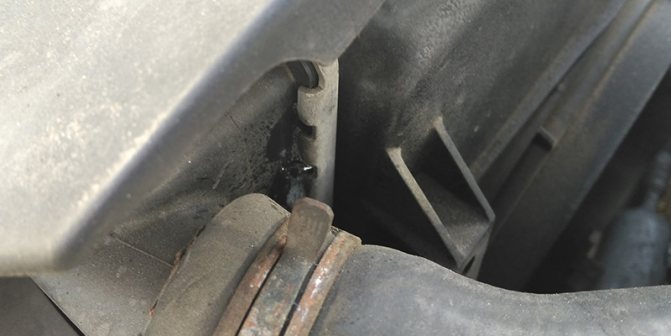

Последствия протечки тосола

Утечка охлаждающей жидкости может вызывать различные последствия. Владельцу автомобиля, который не заметил или же проигнорировал падение уровня тосола в системе, следует приготовиться к неприятностям.

Если рассматриваемая техжидкость просто пролилась и испарилась катастрофических проблем возникнуть не должно. Все намного печальнее, когда она попадает в машинное масло, о чем можно узнать по характерным белым каплям, хорошо заметным на щупе, независимо от состояния самой смазки.

Смещение моторного масла и тосола чревато поломкой силового агрегата автомобиля. К прочим малоприятным последствиям протечки охлаждающей жидкости можно причислить чрезмерно перегретый двигатель или же холодную печку, не способную прогреть салон автотранспорта.

Быстро решить проблему позволяет опрессовка системы охлаждения, цена которой зависит от причин утечки и масштабов повреждений, а также тарифов, установленных в сервисном центре, где будет осуществляться ремонт.

Это специализированная процедура, после проведения которой автовладельцу больше не нужно будет беспокоиться о протечке тосола, его попадания внутрь силового агрегата или же неработающей печке.

Статьи по теме

Как убрать стук рейки и продлить срок ее службы

Стук рулевой тяги: причины, диагностика, замена

Рулевой люфт автомобиля: особенности диагностики и ремонта

Шумы под капотом: что делать, если они появились

Как осуществить ремонт рулевой рейки БМВ

Медсправка на права-2020: стоимость, врачи, проблемы

Сколько хранится моторное масло: разбираемся в сроках и условиях хранения.

Замена ролика приводного ремня: он тоже не вечный

Штраф за просроченные права: что делать и как избежать

Штраф за езду без страховки: будет ли увеличение

Уходит антифриз из расширительного бачка: причины и диагностика

Направление протектора: правила зимней езды

Можно ли доливать антифриз или разбавлять его водой

Какой антифриз залить в «Пежо»: цвет, марки, производители

В машине пахнет бензином: разбираемся в причинах и ищем способы устранения

Видео компании “ПРОМСТРОЙ”

• Что такое тепловой пункт?

• Устранение течи

• УУТЭ с ВИС.Т

• ТО №1 теплового пункта

• ТО №2 теплового пункта

<
>

Опрессовка воздухом

Суть процесса сводится к анализу состояния системы отопления: ее герметичности и устойчивости к напору теплоносителя. Пневматическое тестирование осуществляется путем нагнетания воздуха. Этот метод применяется в малоэтажных строениях, частных домах при отсутствии технической возможности для проведения гидравлических испытаний.

Выберите калькулятор для расчета стоимости работ

• Расчет стоимости договора на гидравлические испытания
• Расчет стоимости химической промывки теплообменника
• Расчет стоимости обслуживания (ТО) ИТП и ЦТП
• Расчет стоимости установки УУТЭ
• Расчет стоимости проектирования теплового пункта
• Расчет стоимости эксплуатации инженерных систем
• Расчет стоимости химической промывки трубопроводов ЦО
• Расчет стоимости диагностики повреждений трубопроводов

Последовательность действий:

• Посредством запорной арматуры контур отсекается от магистрального трубопровода отопления, из него сливается теплоноситель (вода или антифриз).
• На входе (или выходе) контура устанавливается насосное оборудование. Его функции может выполнять насос механического действия или электрический компрессор, оборудованный манометром.
• В системе создается избыточное — по сравнению с рабочим — давление среды, не превышающее 1,5 атм.

Если количественная характеристика параметра выше, может произойти разгерметизация трубопровода. Это чревато не только его механическим повреждением, но и получением травм лицами, проводящими тестирование.

• По показаниям манометра судят о времени, когда давление среды стабилизировалось во всем контуре. С этого момента начинается наблюдение параметров среды в течение получаса.
• Если давление в трубопроводе не падает, делают вывод о его герметичности и готовности к эксплуатации в зимний период.
• Если по истечении 30 минут приборы зафиксировали снижение давления, процесс останавливается.

Затем производят визуальный осмотр трубопровода для выявления механических повреждений. После обнаружения поломки производится ремонт или замена элемента. Когда монтаж завершен, систему снова проверяют на герметичность.

Для чего нужна проверка ГБЦ и БЦ на герметичность

Проверка на герметичность проводится при повышенных нагрузках и рабочих температурах. Основные контрольные параметры – это давление и температурный режим.

Важно!Проведение опрессовки необходимо также, если ремонтные работы предусматривают замену ГБЦ или БЦ на новые. В процессе эксплуатации автомобиля происходит значительный нагрев двигателя и охлаждающей жидкости

Одновременно растет давление в системе охлаждения, что приводит к повышению уровня ОЖ в расширительном бачке. При нарушении герметичности повреждения отдельных элементов приводят к попаданию в моторное масло антифриза. Объем ремонтных работ в этих случаях определяется характером дефекта и локализацией. Например, заменой прокладки можно устранить дефект там, где соединяются блок цилиндров и головки блока. Замена производится при прогоревшей прокладке ГБЦ. Также нужно отшлифовать привалочные плоскости ГБЦ

В процессе эксплуатации автомобиля происходит значительный нагрев двигателя и охлаждающей жидкости. Одновременно растет давление в системе охлаждения, что приводит к повышению уровня ОЖ в расширительном бачке. При нарушении герметичности повреждения отдельных элементов приводят к попаданию в моторное масло антифриза. Объем ремонтных работ в этих случаях определяется характером дефекта и локализацией. Например, заменой прокладки можно устранить дефект там, где соединяются блок цилиндров и головки блока. Замена производится при прогоревшей прокладке ГБЦ. Также нужно отшлифовать привалочные плоскости ГБЦ.

Другой подход к устранению дефекта требуется при появлении трещины внутри мотора. В таких случаях выполняется опрессовка. При ремонте двигателя специалисты советуют проверять как герметичность каналов охлаждения, так и масляных каналов. Такая операция выполняется при частичной или полной разборке силового агрегата.

Статистические данные говорят о том, что дефекты в виде трещин в ГБЦ или БЦ встречаются достаточно часто. Чаще трещины появляются в ГБЦ дизельных двигателях, что объясняется более высоким уровнем нагрузок в моторах такого типа в сравнении с бензиновыми.

Примечание:перед переборкой или капитальным ремонтом двигателя рекомендуется выполнить дефектовку с целью точного определения дефектов. Проверяется также уровень износа элементов газораспределительного механизма, состояние распределительных валов. Эта работа выполняется после демонтажа ГБЦ. Оценивается состояние зеркал цилиндров и элементов КШМ (кривошипно-шатунного механизма).

Однако оценки состояния отдельных элементов разных механизмов часто бывает недостаточно. ГБЦ и БЦ требуют особого внимания. Трещины обычно возникают в зонах самых высоких нагрузок, например, в районе камеры сгорания.

Технология опрессовки ГБЦ

Проверку на герметичность ГБЦ рекомендуют проводить во время каждой разборки двигателя. Если же ремонт связан с перегревом, обрывом ремня, деформацией головки, нарушением затяжки болтов, то опрессовку выполняют обязательно.

Дефекты ищут на специальном стенде с ванной для определения проблемных точек. Порядок работ:

1. Демонтировать головку, снять все лишнее, очистить от масла, закрыть технологические отверстия резиновыми заглушками. Открытым оставляют только отверстие для подключения шланга компрессора.

2. Закачать воздух под давлением 5-7 атмосфер. Этого достаточно чтобы обнаружить дефекты.

3. Опустить узел в ванну с горячей водой, осмотреть со всех сторон. Нагретый металл расширяется, поры и трещины становятся больше, в точках сквозных повреждений начинают выделяться пузырьки воздуха.

4. Пометить проблемные места.

5. Восстановить герметичность. Если ремонт не возможен, то меняют ГБЦ.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

Если система была в эксплуатации, сливается теплоноситель.
К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой

Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

Аппарат подключается к любому доступному входу — на подающем или обратном трубопроводе — неважно

Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
Система доводится до рабочего давления, выдерживается не менее 10 минут

За это время спускается весь оставшийся воздух.
Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудования	Испыательное давление	Длительность испытания	Разрешенное падение давления
Элеваторные узлы, водонагреватели	1 МПа(10 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами	0,6 МПа (6 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами	1 МПа (10 кгс/см2)	15 минут	0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	10 минут	0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	30 минут	0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

• Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
• Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Опрессовка своими руками с применением ванной

Реализация вышеописанного метода возможна в идеальных промышленных условиях, но не каждый частник может позволить себе приобретение того же стенда для погружения цилиндра в воду. Альтернативным вариантом организации процедуры с поправкой на домашние условия может стать применение ванны, плиты для размещения оснастки и средств для герметизации выходных отверстий изделия. В один из каналов вводится штуцер для подачи давления, а затем производится та же опрессовка ГБЦ. Своими руками нужно будет погрузить цилиндр в ванну с горячей водой и оставить ее там на 30-40 мин. Интенсивность давления можно регулировать с помощью манометра. Он подключается с одной стороны к компрессору, а с другой – к штуцеру. Увеличивая и повышая параметры давления, можно эффективнее исследовать отдельные участки конструкции, в том числе выявляя мелкие трещины.

Проводим опрессовку системы охлаждения.

Пришло время найти течь антифриза и провести опрессовку с помощью нашей новой крышки. Для этого нам потребуется насос с манометром. Лучше заранее встать на сухое место, чтобы была возможность видеть свежие капли охлаждающей жидкости. Подсоединяем насос к крышке и качаем для начала 1 атмосферу.

В моем случае хватило 1 атмосферы чтобы услышать шипящий воздух и на слух найти его местоположение. Течь была в углу основного радиатора. И, видимо, была настолько маленькой, что самостоятельно я не мог её увидеть. Возможно, она была и как на фото, только, из-за горячего радиатора, жидкость моментально испарялась.

Таким образом, за 50р стоимости вентиля и 250р стоимости новой крышки, я сделал опрессовку системы охлаждения и нашел течь антифриза. Плюс у меня осталась крышка и в любой момент я могу сделать проверку еще раз или дать человеку на таком же авто.

Применяемое оборудование

Раньше для подобных задач использовали отдельные функциональные компоненты, позволяющие организовывать емкость для погружения и дополнительные органы управления процессом. Сегодня же производители автомобильного оборудования предлагают специальные стенды для опрессовки ГБЦ, в базовом комплекте которых предусматривается полный перечень необходимых инструментов. Типовой набор формируется следующими агрегатами и устройствами:

• Нагревательные элементы.
• Подъемный механизм на рамах с направляющими.
• Поворотный стол с управлением.
• Емкость с крышкой.
• Датчики для контроля давления, температуры и пуска.
• Электротехнический шкаф.
• Панель управления.

Стоит подчеркнуть и особенности применяемых материалов в изготовлении конструкции стенда. Кроме основы из нержавеющей стали, используется высокопрочное оргстекло, вакуумная резина и композитные элементы, благодаря которым реализуется не просто эффективная, но и безопасная опрессовка ГБЦ. Оборудование профессионального назначения рассчитывается на многочасовые рабочие циклы, причем целевым объектом обслуживания могут выступать не только цилиндры с головками, но и целые блоки.

Опрессовка и шлифование ГБЦ

Наша компания выполняет диагностическую опрессовку и шлифование ГБЦ в Туле при ремонте автотранспорта все классов и категорий. Преимуществами обращения к нашим услугам являются:

• наличие современного оборудования;
• наличие собственных площадей для ремонта и тестирования транспорта;
• высокая квалификация мастеров;
• большой практический опыт;
• связи с надежными поставщиками оригинальных запчастей и механизмов;
• гибкая ценовая политика.

Мы ценим клиентов, отдавших предпочтение нашей фирме и делаем все для того, чтобы доказать правильность выбора. Позвоните, чтобы уточнить детали заказа, условия оплаты и время прохождение диагностики. Будем рады доказать свой профессионализм и ответственность!

Почему нужно делать диагностику ГБЦ методом опрессовки

Опрессовка головки блока цилиндров является неотъемлемой частью качественного капитального ремонта двигателя. Она позволяет выявить неисправности системы охлаждения двигателя, скрытые дефекты ГБЦ, такие, как трещины, свищи или пористость металла и отталкиваясь от обнаруженных дефектов можно сделать выводы о целесообразности дальнейшего ремонта головки блока цилиндров.

Читать далее

При каких симптомах нужно задуматься об опрессовке ГБЦ

Даже будучи не специалистом в автоделе можно по первичным признакам догадаться о неисправности системы охлаждения двигателя, которая может быть связана с выходом из строя головки блока цилиндров. Такими признаками являются:

• Постоянное снижение уровня охлаждающей жидкости в расширительном бачке системы охлаждения двигателя. При этом нет никаких видимых подтеков и следов на месте парковки.
• Характерный белый налет как на масляном щупе, так и в расширительном бачке. Это происходит из-за смешивания масла двигателя с охлаждающей жидкостью, образуя эмульсию.
• Белый дым из выхлопной трубы со сладковатым запахом, так же свидетельствует о неисправности в системе охлаждения. В большей мере проявляется при нагреве выхлопной системы.

При выявлении любого из этих признаков, специалисты Oem-zap рекомендуют незамедлительно обратится в технический центр для более подробной диагностики системы охлаждения и для проверки ГБЦ на герметичность. И как показывает практика, основанная на многолетнем опыте работ, простой осмотр деталей может не выявить неисправности, поэтому и необходимо производить опрессовку ГБЦ со снятием ее с двигателя.

Как производят опрессовку ГБЦ

Опрессовку головки блока цилиндров производят на специальном стенде, оснащенным всем необходимым оборудованием, которое включает в себя:

• большую ванну с крышкой;
• нагревательные элементы, которые позволяют нагревать ГБЦ почти до рабочей температуры;
• подъемным и поворотным механизмом плиты, к которой крепится ГБЦ
• панель управления с датчиками температуры и давления.

Снятую с двигателя головку блока цилиндров моют от всех загрязнений, потом закрепляют на поворотном столе, предварительно заглушив все каналы системы охлаждения резиновыми заглушками, которые прижимаются плексигласовой пластиной (толстое оргстекло) для лучшей видимости утечек. Погружают в заранее подогретую до 60-70 градусов ванну с водой и оставляют на 30-40 минут, чтобы головка блока цилиндров нагрелась, это обязательное условия для более правильной диагностики, т.к. при нагреве детали трещины расширяются и воздуху, подающему под высоким давлением (до 6 атмосфер), легче пройти через микротрещины, которые могут не проявляться на холодной детали.

По результату проведенной опрессовки ГБЦ можно сделать выводы о целесообразности дальнейшего ремонта головки блока цилиндров. Если пузырьки воздуха при созданных условиях не проявились, значит ГБЦ не имеет существенных трещин и ее ремонт целесообразен, а если пузырьки воздуха проявились, то, в большей степени, дальнейший ремонт ГБЦ не целесообразен и ее придется заменить.

Специалисты Oem-zap не рекомендуют производить самостоятельно опрессовку ГБЦ в домашних условиях, т.к. результаты таких проверок не всегда верны из-за невозможности создания идеальных рабочих условий, которые создаются температурой и высоким давлением. Всегда есть возможность привести свою ГБЦ в наш технический центр, наши специалисты проверят ее по полному технологическому процессу и предложат дальнейшую шлифовку привалочной плоскости ГБЦ, если она пройдет тест опрессовки.

Ответы на частые вопросы клиентов

 Стоимость ремонта в Oem-zap меньше, чем у дилеров?🗹 Да, на 5-15% минимум.  Сохраняется ли официальная гарантия при ремонте у Вас? 🗹 Да, сохраняется.   Вы используете оригинальные запчасти или аналоги? 🗹 Мы используем оба варианта, исходя из ситуации и потребностей клиента. Сможете ли вы сделать ремонт моей машины … ? 🗹 Конечно, сможем, если это модель корейской марки.

м. Алтуфьево

Адрес: г. Москва,
ул. Дубнинская, д. 50 Б, стр. 1График работы: с 9 до 20 без выходных.Смотреть на карте >> Рейтинг и отзывы в Яндекс Справочнике:

м. Царицыно

Адрес: г. Москва,
ул. Севанская ул., д. 62График работы:с 9 до 20 без выходных Смотреть на карте >> Рейтинг и отзывы в Яндекс Справочнике:

Наши акции:

Мойка радиатора скидка 10%

Антибактериальная обработка кондиционера скидка 30%

Ремонт агрегатов в регионах скидка 50%

Лучшие концентраты

Иногда выгоднее и удобнее приобретать концентраты незамерзающих жидкостей. Так как есть возможность разводить средство в зависимости от показаний термометра. Особо актуально это для дальнобойщиков, которые часто меняют свои маршруты и перемещаются из одного региона в другой.

В рейтинг лучших концентратов входят:

• Lavr Anti Ice Concentrate (-80);
• Oil Right (-30);
• Hi-Gear (-50).

Lavr Anti Ice Concentrate обладает самой низкой температурой замерзания — минус 80. Согласно рекомендациям производителя, использовать ее желательно в диапазоне от -7 до -34 C. Активные компоненты состава безвредны, так как в них отсутствует аммиак и метанол. Благодаря незамерзайке, наледь на щётках не образовывается, и дворники легко скользят по поверхности. При сильных морозах средство становится эластичным, что предотвращает разрушение омывательного бачка. По инструкции разводить концентрат с водой следует в пропорции 2:1. Стоимость около 265 рублей за 1 л.

Oil Right — это недорогая незамерзайка от отечественного производителя. Несмотря на низкую цену 140 рублей за 1 л, концентрат полностью отвечает стандартам качества и заявленной температуре минус 30. После удаления копоти, снега, пыли и льда никаких разводов на стёклах не остаётся. Жидкость нейтральна к металлу, резине, пластику и уплотнителям, не имеет резкого запаха.

Концентрат Hi — Gear позволяет получить отличную незамерзайку в домашних условиях. В составе присутствуют противообледенительные и моющие компоненты. Продукт безопасен для всех частей автомобиля. Средняя цена — 170 рублей за 1 л.

Подготовка блока к операции

Для начала следует выполнить визуальный осмотр детали, который позволит еще до опрессовки определить подозрительные участки и, возможно, более серьезные нарушения конструкции. Рекомендуется подробно фиксировать размерные параметры элемента с линейкой, в дальнейшем сопоставляя полученные данные с паспортными значениями. В случае отклонений может потребоваться базовая механическая доработка. Например, опрессовка и шлифовка ГБЦ нередко объединяются в один технологический процесс. Обработка поверхностей абразивами предвещает проверку на герметичность, поскольку физическое воздействие может выявить новые участки повреждений. Операция шлифования представляется как профилактика обнаружения отверстий, которые после опрессовки ликвидируются точечной сваркой.

Проведение испытаний

Обследуемая головка закрывается резиновой вставкой и органическим стеклом. Технологические отверстия герметизируются заглушками. Изделие фиксируется на поворотном столе, его внутренние полости заполняются сжатым воздухом.

Готовая к испытаниям деталь погружается в раствор. Жидкость прогрета до 90 градусов, что соответствует рабочей температуре ДВС. В результате воздействия тепла происходит расширение металла и открытие микротрещин. О наличии последних свидетельствует появление пузырьков.

В состав испытательного стенда входят следующие узлы:

1. Жесткая рама и подъемный механизм.
2. Нагревательные элементы.
3. Емкость из стали AISI 304.
4. Гидравлический узел.
5. Поворотный стол с редуктором.
6. Элементы управления.
7. Электрошкаф.
8. Датчики, фиксирующие давление воздуха и температуру жидкости.
9. Система защиты, предотвращающая сухой пуск.
10. Комплект инструментов, необходимых для подключения, настройки и эксплуатации оборудования.

Стенд позволяет расположить деталь под любым углом. Для смены пространственного положения используется управляющая рукоять.

При подборе оборудования важно учитывать габариты и массу обследуемых ГБЦ. Наряду с головками установка может испытывать радиаторы и прочие полые узлы

Рабочий процесс опрессовки

Емкость стенда наполняется водой, после чего активируется работа нагревательных элементов. В среднем на достижение оптимального температурного режима порядка 90 °C уходит 2-3 ч в зависимости от характеристик оборудования и объема резервуара. Диагностируемый цилиндр закрывается вакуумной оболочкой, зажимается фиксирующими приспособлениями и крепится к платформе стенда. Стоит подчеркнуть, что все отверстия и выходные узлы изначально обеспечиваются заглушками, что позволяет создать надежный вакуум. Далее станок для опрессовки ГБЦ посредством штуцера подключается к полостям изделия. Через этот канал будет подано давление сжатым воздухом на 4-6 бар. На финальной стадии остается погрузить конструкцию в горячую воду, после чего наблюдать выпуск воздушных пузырьков. Процесс вскрытия сквозных трещин (если они присутствуют) обязательно даст о себе знать под воздействием тепла и на фоне расширения металла.

Общая технология опрессовки

Подходы к технической организации процесса могут различаться в зависимости от условий проведения мероприятия и наличия соответствующего оборудования. Однако принцип диагностики опрессовкой под давлением является общим для всех методов. Его суть заключается в создании полностью герметизированного вакуума в цилиндре и погружении его в рабочую жидкую среду. В условиях повышения давления опрессовка ГБЦ позволяет выявлять наличие сквозных отверстий, трещин и прочих дефектов. Причем технология именно для обнаружения неисправностей не требует специального оборудования или измерительных приборов. Конечную дефектовку можно произвести визуально. Но в остальном организация процесса не обходится без специальной оснастки.

Необходимость диагностики

Выход из строя ГБЦ происходит из-за использования некачественной охлаждающей жидкости или топлива. Тепловые и механические нагрузки приводят к образованию трещин. Износ цилиндров, поршневых колец, подшипников влечёт за собой снижение эффективной мощности двигателя и увеличение расхода топлива. Во всех этих случаях необходимо провести диагностику и ремонт. Опрессовка ГБЦ является способом проверить герметичность системы охлаждения в рабочих режимах при повышенных значениях температуры и давления.

Проявлениями разгерметизации служат:

• cнижение количества охлаждающей жидкости;
• попадание охлаждающей жидкости в систему смазки;
• повышение влажности выхлопных газов, выход пара.

Довольно часто осмотр деталей не выявляет дефектов. Для проверки герметичности каналов охлаждения и смазки проводится опрессовка.

Стоимость опрессовки ГБЦ зависит от используемого оборудования и необходимого объёма работ. Однако эти затраты значительно меньше, чем стоимость новой головки, поэтому за техническим состоянием двигателя нужно постоянно следить.

Выберите ближайшую Вам автомастерскую Oem-zap:

м. Алтуфьево

Адрес: г. Москва,
ул. Дубнинская, д. 50 Б, стр. 1График работы: с 9 до 20 без выходных.Смотреть на карте >> Рейтинг и отзывы в Яндекс Справочнике:

м. Царицыно

Адрес: г. Москва,
ул. Севанская ул., д. 62График работы:с 9 до 20 без выходных Смотреть на карте >> Рейтинг и отзывы в Яндекс Справочнике:

Наши акции:

Мойка радиатора скидка 10%

Антибактериальная обработка кондиционера скидка 30%

Ремонт агрегатов в регионах скидка 50%

Заключение

Регулярная проверка конструкции блока цилиндров на наличие трещин может доставить немало хлопот. Особенно если речь идет об услугах сервисных центров, где также потребуются расходы на предварительную диагностику силового агрегата. Разумеется, домашняя опрессовка ГБЦ в этом отношении станет более привлекательным вариантом. Главное – правильно организовать технологический процесс, который позволит выявить и крупные отверстия, и микротрещины. Но и после дефектовки работы по обслуживанию цилиндра не заканчиваются. Напротив, остается ответственная часть устранения повреждений посредством сварки.
