Модуль зажигания калина 8 кл симптомы неисправности

Замена высоковольтных проводов системы зажигания

Высоковольтные провода системы зажигания двигателя – специальные элементы конструкции, обеспечивающие передачу импульсов высокого напряжения от катушки зажигания на свечи цилиндров двигателя. Если высоковольтные провода исправны, если другие элементы системы зажигания работают бесперебойно, искра в цилиндрах появляется своевременно, а двигатель запускается и устойчиво работает при любой погоде. Если даже один из высоковольтных проводов поврежден и нуждается в замене, запуск силового агрегата становится проблематичным, а во время работы двигатель будет, как минимум, троить и глохнуть в самый неподходящий момент.

Особенности конструкции высоковольтных проводов и их возможные неисправности

Стандартный провод высокого напряжения состоит из нескольких элементов. Это токопроводящая жила, надежный слой изоляционного покрытия, контакты и защитные колпачки. В некоторых случаях провода высокого напряжения (бронепровода, провода ВВ и т. д.) комплектуются резисторами для подавления электромагнитных помех и прочими элементами, делающими конструкцию проводников более надежной, а их эксплуатацию – удобной. В зависимости от того какой именно элемент провода высокого напряжения пришел в негодность, различаются и неисправности передаточного звена системы зажигания:

• если разрушается изоляционное покрытие, происходит пробой и утечка токов через высоковольтный провод, в результате на электроды свечей перестает поступать напряжение, достаточное для образования искры и воспламенения рабочей смеси;
• если приходит в негодность токопроводящая жила, автоматически возрастает уровень сопротивления проводника (последствия этой неисправности почти такие же, как и в первом случае);
• если окисляются или обрываются контакты, то во время работы двигателя происходят кратковременные разрывы электрической цепи, в результате чего силовой агрегат начинает работать с перебоями.

Во всех вышеперечисленных случаях высоковольтные провода системы зажигания подлежат замене, ведь отремонтировать их собственными силами или даже силами сервисных специалистов невозможно. Это просто не предусмотрено конструкцией проводов высокого напряжения.

Катушка зажигания двигателя 1,6i — проверка и замена

Для оперативной проверки исправности системы зажигания можно использовать искровой индикатор для двигателей с впрыском топлива. Его надевают на свечу зажигания и подсоединяют к нему высоковольтный провод. При проверке необходимо руководствоваться инструкцией, прилагаемой к прибору.

Для выполнения работы потребуется мультиметр (в режиме вольтметра и омметра).

1. Подготавливаем автомобиль к выполнению работы , выключаем зажигание.

2. Освободив фиксатор, отсоединяем колодку жгута проводов 1 от выводов модуля зажигания 2.

3. Включив зажигание, вольтметром измеряем напряжение между выводом 15 и «массой» колодки жгута проводов.

Напряжение должно быть не меньше 12 В. Если напряжение не поступает на колодку или оно меньше 12 В.значит, разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.

Выполнив измерения, выключите зажигание.

4. Отсоединяем высоковольтные провода от свечей зажигания.

5. Торцовым ключом па 13 мм отворачиваем два болта верхнего крепления кронштейна катушки зажигания.

6. Ключом на 17 мм ослабив затяжку нижнего болта крепления кронштейна катушки зажигания, снимаем кронштейн вместе с катушкой.

7. Отсоединяем высоковольтные провода от катушки зажигания.

8. Омметром измеряем электрическое сопротивление между центральным выводом 15 и корпусом (кронштейном). Прибор должен показывать отсутствие короткого замыкания первичной обмотки катушки на «массу». Последовательно измеряем электрическое сопротивление между центральным выводом 15 и крайними выводами — 1а и 1Ь. Сопротивление каждой из первичных обмоток катушки должно быть около 0,5 Ом.

При измерении малых величин электрического сопротивления (около Юм) необходимо учитывать внутреннее сопротивление прибора, которое можно определить, замкнув щупы омметра.

9. Омметром измеряем сопротивление между высоковольтными выводами катушки 1 и 4, а затем 2 и 3. Сопротивление обмоток должно быть около 5,4 кОм.

Неисправную катушку зажигания необходимо заменить.

10. Шестигранным ключом на 5 мм отворачиваем четыре винта крепления катушки к кронштейну и снимаем катушку.

11. Устанавливаем катушку зажигания в последовательности, обратной снятию. Высоковольтные провода подсоединяем в соответствии с номерами цилиндров, нанесенными на каждом проводе и на корпусе модуля рядом с выводами.

Так как нумерация выводов на катушке, установленной на двигатель, не видна, подсоединять высоковольтные провода к выводам катушки зажигания лучше до установки ее на двигатель.

Как проверить исправность катушки зажигания?

Неисправности приводят к нестабильной работе мотора и невозможности завести машину. Задача модуля – сформировать импульсы высокого напряжения и передать их на свечу зажигания (СЗ). На плюс блока поступает питание + 12В от бортовой сети, минус берется от кузова авто.

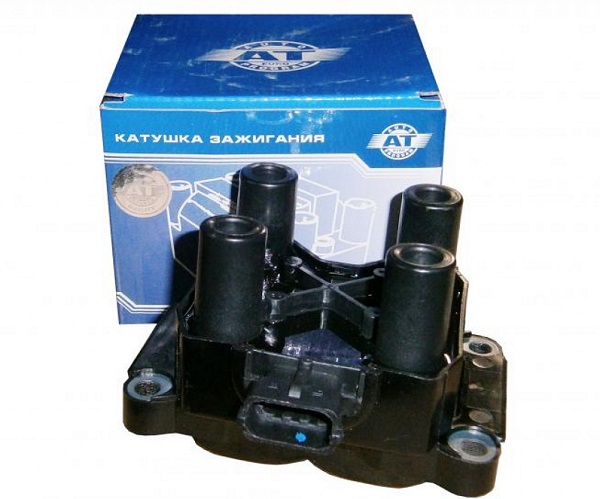

Катушка зажигания на Лада Калина

В конструкцию модуля зажигания 8 и 16 кл двигателей Лада Калина входит два высоковольтных трансформатора (катушки) и два управляющих блока. Одна катушка связана с 1 и 4-м цилиндрами, а вторая со 2 и 3-м. Со СЗ прибор соединяется с помощью высоковольтных проводов.

Управление трансформаторами осуществляется контролером с помощью мощных транзисторных вентилей. Он получает опорный сигнал от датчика положения коленвала, на основании которого рассчитывается последовательность срабатывания катушек в блоке. Кроме того, контролер использует информацию о частоте вращения, температуре ОЖ, нагрузке силового агрегата (массовом расходе воздуха), положении коленчатого вала и наличии детонации. В системе отсутствуют подвижные детали, поэтому она не нуждается в техническом обслуживании и регулировке.

Особенность работы устройства в том, что применяется метод распределения искры, который называют методом «холостой» искры.  Цилиндры разбиты на пары. В каждом цилиндре из цилиндров образуется искра.

Одна группа свечей получает искру в момент максимального сжатия ТВС (рабочая искра), а вторая в момент выпуска (холостая). При этом в первом случае свечи подключены к 1-му и 4-му цилиндрам, а во втором – к 2 и 3-му. Ток в обмотках трансформаторов протекает постоянно в одном направлении, поэтому ток при искрообразовании у одной свечи протекает с бокового электрода на центральный, а у второй — с центрального на боковой.

Основные признаки неисправности устройства:

• снижение мощности двигателя;
• работа мотора с перебоями;
• прерывистое движение на холостом ходу;
• некорректная работа парных цилиндров.

Если появились вышеописанные признаки, нужно проверить блок на исправность. Причиной пропуска зажигания могут быть сами свечи (автор видео — В гараже у Сандро).

Перед тем, как проверить работоспособность блока, следует проверить надежность подключения высоковольтных проводов и исправность свечей зажигания. Для проверки катушки двигателя 8 или 16 кл понадобится мультиметр.

Тестер для проверки

Диагностика проводится в несколько этапов. В первую очередь проверяется замыкание обмотки на массу. Мультиметр нужно выставить для проверки сопротивления, чтобы он работал как омметр. Далее отрицательный щуп тестера подводится к массе – металлической части корпуса устройства (на фото — красная стрелка), а второй – положительный к центральному контакту трансформатора (на фото — синяя стрелка). Если сопротивление стремится к бесконечности, то это означает, что замыкания нет и прибор исправен.

Проверка замыкания обмотки

На втором этапе выполняется проверка первичных цепей управления катушки. Сначала нужно присоединить щупы омметра к крайнему левому и крайнему правому контактам модуля. Если показания на приборе остались прежними, значит, в цепи есть обрыв. В этом случае необходима замена катушки.

Проверка крайних выводов

Третий этап диагностики – проверка вторичных обмоток модуля. Для проверки щупы тестера нужно присоединить к парным высоковольтным выводам катушки. Сначала к выводам 2 и 3 цилиндров, а затем 1-4 цилиндров, как на двигателе с 16 кл, так и с 8 кл. Если устройство исправно омметр будет показывать сопротивление около 4 Ом, но он не должен показывать бесконечность.

Проверка вторичных обмоток

Эксплуатация в различных условиях

Многие неопытные водители, не понимая сути поломки, решают, что необходима дорогостоящая замена замка зажигания или проводки в целом. Водители со стажем советуют не спешить с выводами. Если в силу различных обстоятельств катушка зажигания выходит из строя, на приборной панели зажигается соответствующий индикатор. Первое, что должен сделать в подобной ситуации водитель, — это завести авто в гараж и открыть капот.

Нередко свечи зажигания в силу скачка напряжения или замыкания выходят из строя. В результате искра не проходит должным образом по всей системе. Подобную проблему может вызвать и ряд других обстоятельств:

• автомобиль пострадал в ДТП;
• замена свечей может потребоваться после попадания молнии в машину;
• некачественно ранее проведенный ремонт;
• использование неоригинальных запасных частей;
• несоблюдение сроков технического осмотра в сервисном центре.

Вне зависимости от причины схема зажигания нуждается в полноценном анализе. Нередко проблема носит комплексный характер. Именно поэтому, если у водителя недостаточно технического опыта, не следует принимать в качестве единственно правильного первое пришедшее в голову решение.

Покупка новых проводов

Замена катушки зажигания lada 2110 (ваз 2110)

В данном разделе опишем, какие высоковольтные провода лучше на Калину приобрести в автомагазине. Штатные провода от универсальные детали от «АвтоВАЗ» обойдутся приблизительно в 500-600 рублей. В комплекте 4 штуки. Комплектующие для «Калин» ранних годов выпуска дешевле — около 400 рублей. Высоковольтные провода Калина 8 кл. на 50-70 рублей дешевле.

В продаже имеются провода сторонних производителей, в том числе иностранных. Например, провода марки «HUCO» отличаются увеличенным изоляционным слоем и стоят, соответственно, дороже — около тысячи рублей. Полный жгут проводов зажигания на «Калину» стоит в онлайн-магазинах около пяти тысяч рублей.

В среде «калиноводов» популярны «высоковольтники» марки «SLON». Эти изделия отличаются пластичностью, стойкостью к изломам и, в целом, имеют больший ресурс в сравнении с заводскими комплектующими при конкурентной цене — около 700 рублей.

Как заменить свечи зажигания в Лада Калина

Замена свечей — важная процедура, которая производится через каждые 30 тысяч км или в случае их неисправности. Причиной, по которой производится внеплановая замена свечей зажигания может стать нестабильная работа двигателя, перерасход топлива или плохой запуск мотора. Кроме того, свидетельством неисправных свечей может стать плохая приемистость или когда двигатель троит. Определить состояние свечи можно даже по внешним признакам, ниже я приведу таблицу по которой вы можете принять решение нужна ли вам замена свечей зажигания или нет.

Сегодня я расскажу о том, как заменить свечи на ВАЗ 2170, 2171, 2172 (Лада Приора 16 valve)

Перед тем как приступить к замене, позаботьтесь о новых свечах, выберите один понравившийся вам из вариантов в автомагазине.

Замена свечей зажигания Лада Приора невозможен без специального торцевого ключа на «16″ с удлинителем. В свечном ключе или головке должен быть магнит, для того чтобы можно было удерживать свечи на весу.

КАК ЗАМЕНИТЬ СВЕЧИ ВАЗ 2170, 2171, 2172 ЛАДА ПРИОРА СВОИМИ РУКАМИ.

Если все имеется, то можно приступать:

1. Первым делом снимите декоративный пластмассовый кожух.

2. Далее отключите клемму катушки зажигания.

3. Открутите крепежный болт катушки.

4. Используя плоскую отвертку, достаньте катушку зажигания.

5. Свеча расположена в углублении, в так называемом свечном колодце, поэтому чтобы ее открутить потребуется удлинитель.

6. Будьте внимательны, заметив в свечном колодце следы масла, обязательно выясните его происхождение, возможно двигателю необходима немедленная замена прокладки ГБЦ.

7. Если это первая ваша замена свечей зажигания, то для того чтобы выкрутить свечи потребуется некоторое усилие, в некоторых случаях сделать это простым свечным ключом просто невозможно. Для этого придется купить специальную свечную торцевую головку с воротком.

8. Итак, выкрутите свечу, будьте аккуратны чтобы случайно не разбить изолятор свечи, поскольку вынуть осколки будет довольно сложно, а если они не дай Бог попадут в цилиндр — то и вовсе понадобится разбирать головку блока.

9. Достаньте из колодца свечу, если у вас это не выходит — воспользуйтесь снятой катушкой зажигания, оденьте ее на хвостовик свечи и повторите попытку.

10. Свеча вынута, теперь можно посмотреть на ее состояние.

11. Сделайте заключение руководствуясь выше приведенной таблицей. Если же изолятор свечи чистый и не подпадает ни под одну из категорий — с вашим мотором все нормально.

12. Установите новую свечу в головку, затем установите на место.

13

Внимание! Закручивайте свечу без применения воротка, свеча зажигания должна закручиваться легко без каких-либо усилий. Сорвете резьбу в ГБЦ — потребуется ремонт, который стоит недешево, плюс создадите себе массу хлопот. 14

Делайте все аккуратно и не спешите. Когда свеча вкручена, воспользуйтесь воротком и произведите подтяжку свечей. Опять-таки помните о том, что все должно быть в меру, если переусердствовать можно сорвать резьбу

14. Делайте все аккуратно и не спешите. Когда свеча вкручена, воспользуйтесь воротком и произведите подтяжку свечей. Опять-таки помните о том, что все должно быть в меру, если переусердствовать можно сорвать резьбу.

15. Теперь осталось поставить на место катушку зажигания, закрутить крепежный болт и одеть разъем на место.

Повторите процедуру для всех остальных свечей зажигания.

Вот и все, теперь вы знаете, что замена свечей Лада Приора — процедура которую вполне можно сделать своими руками!

Замок зажигания и особенности его замены

ЗЗ закреплен одним винтом, находится на рулевой колонке справа под рулем. В его конструкцию входит запорное устройство и контактная группа. Они связаны между собой, работая синхронно, приводятся в действие с помощью ключа зажигания.

При диагностике неисправностей ЗЗ необходимо проверить, правильно ли замыкаются контакты, когда меняется положение ключа. При обнаружении нарушений в работе ЗЗ его следует заменить (автор видео — Ремонт Рено).

Процедура замены ЗЗ на Лада Ларгус состоит из следующих действий:

1. Перед работами отсоединяют отрицательную клемму от АКБ, чтобы отключить электропитание авто.
2. Далее демонтируем кожух рулевой колонки.
3. На следующем этапе, отжав фиксатор, отсоединяем разъем с проводами контактной группы.
4. Затем, вставив ключ в замок зажигания и установив его в первое положениями, извлекаем провода ЗЗ из приборной панели.
5. Далее выкручиваем болт, с помощью которого крепится ЗЗ.
6. Отверткой следует отжимать фиксаторы и извлечь ЗЗ из корпуса.
7. Демонтируем неисправный узел.
8. Установив новый ЗЗ, сборку производим в обратном порядке.

Индивидуальная катушка зажигания

Данная катушка устанавливается на 16-ти клапанные двигателя, конструктивно отличается от МЗ, тем, что отвечает за работу только одного цилиндра. Устанавливается непосредственно в свечном колодце и одевается на свечу зажигания.

При ее поломке отказывает тот цилиндр, к которому она имеет непосредственное отношение.

Устройство ИКЗ

На рисунке представлена ИКЗ в разрезе.

Катушка зажигания, так же как и МЗ имеет две обмотки вторичную и первичную между витков которых помещен металлический сердечник. Катушка имеет резиновый колпачок, который надевается на свечу и не позволяет искре уходить в сторону, на корпус двигателя.

Признаки неисправности ИКЗ

Ниже представлен список косвенных признаков, при наличии которых можно предположить, что неисправна катушка зажигания.

• Двигатель троит;
• Потеря мощности;
• Рывки при наборе скорости;
• Сложный запуск двигателя;
• Загорается «CHECK ENGINE»;

При обнаружении подобных признаков необходимо проверить катушку зажигания.

Проверка

Проверка осуществляется в два этапа: визуальная и с помощью прибора. Два данных метода помогут с точностью убедиться в исправности ИКЗ на Калине.

Визуальная проверка

Визуальные повреждения ИКЗ

Необходимо извлечь ИКЗ из свечного колодца и внимательно ее осмотреть. На корпусе катушки не должно быть сколов и трещин. Образовавшиеся трещины способы провоцировать катушку на пробой, что может привести к пропускам зажигания в цилиндре

Так же следует обратить внимание на резиновый колпачок, на нем не должно быть трещин и порывов резины, данные дефекты неизбежно приведут к пропускам зажигания и пробою искры на корпус двигателя

Если визуальная проверка показала, что ИКЗ находится в исправном состоянии, можно приступать к проверке с помощью прибора.

Проверка мультиметром

Проверка с помощью прибора подразумевает под собой замер сопротивления изоляции вторичной и первичной обмотки, а так же ее целостность.

В идеале сопротивление обмоток должно быть следующим:

• Первичная обмотка: стремиться к нулю;
• Вторичная обмотка: 300-400 кОм;

Итак, приступаем к проверке первичной обмотки. Выставляем переключатель измерений прибора на измерение сопротивление в 200 Ом. Затем находимо проверить погрешность прибора, для этого замыкаем щупы прибора между собой и смотрим на показания мультиметра в данном случае погрешность прибора 0,7 Ом (видно на фото).

Определение погрешности прибора

После того как определена погрешность прибора приступаем к замерам сопротивления, для этого щупы мультиметра подключаем к крайним выводам катушки (как показано на картинке (рис.1) контакт 1 и 3) и получаем сопротивлением первичной обмотки (в данном случае 1,1 Ом (рис. 2)) отсюда отнимаем погрешность прибора и получаем искомое значение (в данном случае катушка исправна).

Рис.1 (контакты ИКЗ)
Рис. 2 (замерз сопротивления ИКЗ)

Далее проверяем вторичную обмотку. Переводим переключатель мультиметра в положение 2000кОм. Красный щуп мультиметра подключаем к выводу катушки (к пружине), а черный к среднему контакту ввода катушки (средний контакт разъема). Получаем сопротивление вторичной обмотки, которое должно быть в допустимых значениях.

Проверка вторичной обмотки

Основываясь на полученных показаниях, делаем вывод об исправности ИКЗ.

Пропуски зажигания видео

Катушка зажигания в вариации силового агрегата 8 клапанов Лада Калина, как и в версии 16 клапанов, исполняет первостепенную роль. Она позволяет мотору без труда запускаться даже в весьма неблагоприятных климатических условиях

Такое обстоятельство стимулирует владельцев уделять этому изделию повышенное внимание. Даже несущественное отклонение в функционировании катушки способно на длительное время обездвижить автомобиль. Для минимизации рисков проявления такой ситуации призываем владельцев соблюдать регламентные рекомендации производителя

Если владелец отнесется к данному аспекту пренебрежительно, то он собственноручно спровоцирует себя на замену катушки, что весьма недешево. И в целом система зажигания должна обслуживаться и эксплуатироваться аккуратно

Для минимизации рисков проявления такой ситуации призываем владельцев соблюдать регламентные рекомендации производителя. Если владелец отнесется к данному аспекту пренебрежительно, то он собственноручно спровоцирует себя на замену катушки, что весьма недешево. И в целом система зажигания должна обслуживаться и эксплуатироваться аккуратно.

Как проверить исправность катушки зажигания?

Неисправности модуля зажигания приводят к нестабильной работе мотора и невозможности завести машину. Задача модуля – сформировать импульсы высокого напряжения и передать их на свечу зажигания (СЗ). На плюс блока поступает питание + 12В от бортовой сети, минус берется от кузова авто.

Катушка зажигания на Лада Калина

В конструкцию модуля зажигания 8 и 16 кл двигателей Лада Калина входит два высоковольтных трансформатора (катушки) и два управляющих блока. Одна катушка связана с 1 и 4-м цилиндрами, а вторая со 2 и 3-м. Со СЗ прибор соединяется с помощью высоковольтных проводов.

Управление трансформаторами осуществляется контролером с помощью мощных транзисторных вентилей. Он получает опорный сигнал от датчика положения коленвала, на основании которого рассчитывается последовательность срабатывания катушек в блоке. Кроме того, контролер использует информацию о частоте вращения, температуре ОЖ, нагрузке силового агрегата (массовом расходе воздуха), положении коленчатого вала и наличии детонации. В системе отсутствуют подвижные детали, поэтому она не нуждается в техническом обслуживании и регулировке.

Особенность работы устройства в том, что применяется метод распределения искры, который называют методом «холостой» искры. Цилиндры разбиты на пары. В каждом цилиндре из цилиндров образуется искра.

Одна группа свечей получает искру в момент максимального сжатия ТВС (рабочая искра), а вторая в момент выпуска (холостая). При этом в первом случае свечи подключены к 1-му и 4-му цилиндрам, а во втором – к 2 и 3-му. Ток в обмотках трансформаторов протекает постоянно в одном направлении, поэтому ток при искрообразовании у одной свечи протекает с бокового электрода на центральный, а у второй — с центрального на боковой.

Основные признаки неисправности устройства:

• снижение мощности двигателя;
• работа мотора с перебоями;
• прерывистое движение на холостом ходу;
• некорректная работа парных цилиндров.

Если появились вышеописанные признаки, нужно проверить блок на исправность. Причиной пропуска зажигания могут быть сами свечи (автор видео — В гараже у Сандро).

Перед тем, как проверить работоспособность блока, следует проверить надежность подключения высоковольтных проводов и исправность свечей зажигания. Для проверки катушки двигателя 8 или 16 кл понадобится мультиметр.

Тестер для проверки

Диагностика проводится в несколько этапов. В первую очередь проверяется замыкание обмотки на массу. Мультиметр нужно выставить для проверки сопротивления, чтобы он работал как омметр. Далее отрицательный щуп тестера подводится к массе – металлической части корпуса устройства (на фото — красная стрелка), а второй – положительный к центральному контакту трансформатора (на фото — синяя стрелка). Если сопротивление стремится к бесконечности, то это означает, что замыкания нет и прибор исправен.

Проверка замыкания обмотки

На втором этапе выполняется проверка первичных цепей управления катушки. Сначала нужно присоединить щупы омметра к крайнему левому и крайнему правому контактам модуля. Если показания на приборе остались прежними, значит, в цепи есть обрыв. В этом случае необходима замена катушки.

Проверка крайних выводов

Третий этап диагностики – проверка вторичных обмоток модуля. Для проверки щупы тестера нужно присоединить к парным высоковольтным выводам катушки. Сначала к выводам 2 и 3 цилиндров, а затем 1-4 цилиндров, как на двигателе с 16 кл, так и с 8 кл. Если устройство исправно омметр будет показывать сопротивление около 4 Ом, но он не должен показывать бесконечность.

Проверка вторичных обмоток

УСТРОЙСТВО МОДУЛЯ

В состав прибора включены две катушки, основной задачей которых, является выработка высокого напряжения. Помогает им в этом двухканальный электронный коммутатор. Все эти детали заключаются в корпус, для изготовления которого используется прочный пластик. На корпусе имеется низковольтный разъем подключения питающего напряжения и подачи управляющих импульсов. Также имеются выводы для подключения высоковольтных проводов, которые подсоединяются к свечам.

Электросхема системы пуска ВАЗ 2114

На рисунке приведена электрическая схема системы пуска ВАЗ 2114. Как видно из рисунка, она состоит из:

1. Аккумуляторной батареи;
2. Выключателя зажигания;
3. Реле, включающее зажигание;
4. Датчик Холла;
5. Полупроводниковый приёмник сигналов от датчика;
6. Коммутатор электронный;
7. Модуль зажигания.
8. Выводы высокого напряжения.

Также на электрической схеме показаны предохранители цепей питания электронных блоков. Давайте попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже было отмечено, их в блоке две, по устройству они идентичны. Схема катушки зажигания одной и второй также абсолютно одинаковы. Принцип работы катушки зажигания остался прежним. Обе состоят из сердечников, из электротехнической стали. На них наматывается по две обмотки. Одна из них низковольтная, а вторая вырабатывает высоковольтное напряжение для розжига рабочей смеси.

Схема подключения катушки зажигания сделана таким образом, что одним концом низковольтная обмотка подключена к напряжению питания, а второй конец этих обмоток подключен к транзисторному генератору. На каждую катушку работает «свой» транзистор. Выводы высоковольтные подключаются непосредственно к свечам, каждая обмотка снабжает энергией две свечи. Одна из них выдаёт импульсы на 1 и 4 цилиндр, а вторая на 2 и 3.

Расположение проводов на модуле зажигания расположено таким образом. На контакты А и В поступают управляющие импульсы от электронного коммутатора, на вывод D поступает питание от бортовой сети машины. Вывод, обозначенный буквой С соединяется с массой автомобиля.

Возможные причины выхода из строя модуля зажигания

Прежде чем выполнять ремонт основной детали в системе зажигания автомобиля, надо разобраться с характером неполадки. Для этого потребитель должен знать о признаках неисправности, а также причинах поломки.

Основные причины поломки устройства

Причины появления неполадок:

1. В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может быть не тот зазор, который регламентирован производителем. Также сами свечи могут быть нерабочими или загрязненными, определить это позволит визуальная диагностика. Если на устройствах имеются следы нагара, их надо удалить.
2. Неполадки в работе МЗ могут возникнуть в результате частых проверок искры. В момент диагностики на устройство возлагается высокая нагрузка. Если она появляется часто, это приведет к поломке оборудования или к его некорректной работе.
3. Модуль зажигания в ВАЗ 2114 функционирует при отсоединенных высоковольтных кабелях. Это также приводит к поломке устройства. Сами изделия могут быть повреждены, что отражается на функционировании двигателя в целом.
4. Устройство работает в условиях серьезных вибраций. Их воздействие может быть обусловлено некачественной фиксацией модуля в посадочном месте. В результате вибраций заводская пайка внутри конструкции оборудования повреждается. Это приводит к его некорректной работе.
5. Внутри штекера с низковольтными кабелями нарушился контакт.
6. Изначальное использование бракованного устройства или модуля с низким качеством сборки. Этот заводской дефект можно устранить только путем замены механизма, ремонтировать оборудование бессмысленно.
7. Попадание влаги внутрь корпуса. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его замыканию и поломке.

Признаки нарушения работы катушки

Основные признаки неисправности модуля зажигания ВАЗ 2114:

1. При попытке пуска двигателя возникают сложности. Запуск мотора машины может быть затруднен в результате того, что искра на свече или нескольких отсутствует.
2. При езде на холостом ходу или стоянке с заведенным ДВС обороты силового агрегата плавают. Их изменение не связано с нажатием на педаль газа и другими сторонними факторами. Это происходит произвольно.
3. Появляются провалы в мощности мотора авто. Особенно это чувствуется при езде в гору или резком ускорении. Также неполадки могут возникать при движении по ровной дороге.
4. Перестали работать несколько цилиндров. Обычно эти устройства функционируют в паре, поэтому отказать могли элементы 1-4 либо 2-3. О нерабочих цилиндрах может свидетельствовать «троение» двигателя.
5. На приборной панели появился предупреждающий индикатор «Check Engine».

Причины неисправности

Если переводить дословно, то «Чек Энджин» — это ошибка двигателя, которая, по мнению разработчиков должна указывать водителю на то, что стоит проверить именно эту систему. Так, существует несколько неисправностей связанных с включением такого сигнализатора. Рассмотрим, основные проблемы, при которых возникает «ЧЕК» двигателя.

Плохое горючее

Низкокачественный бензин, или как его в народе называют — «бодяга» может стать причиной появления сигнализатора двигателя на приборной панели. Так, устранение неисправности может занять много времени и труда. Для того, чтобы избавится от эффекта, придется прочистить топливную. Для этого необходимо сделать следующее действия:

• Демонтировать и промыть топливный бак.
• Снять топливную рампу и промыть форсунки при помощи специального стенда.
• Заменить фильтр топлива, поскольку как показывает практика, то после некачественного горючего он засоряется и теряет полностью свой ресурс.

Свечи зажигания

При повреждении одной из свечей на приборной панели появляется Check Engine. Для устранения проблемы придется демонтировать все элементы и проверить их на сопротивление, а также визуально осмотреть состояние. Таким образом, при необходимости стоит заменить свечу. Как показывает практика, лучше всего, рекомендуется устанавливать полностью новый комплект, который стоит предварительно отрегулировать, проверить зазоры, а также сопротивление. О выборе свечей мы уже рассказывали здесь.

Низкий уровень горючего

При пониженном уровне топлива на панели приборов выскакивает знак Check Engine, который также может указывать, что крышка топливного бака закрыта, не полностью и нарушена герметичность.

Катушка зажигания

Отсутствие искры в цилиндрах сразу сигнализирует электронному блоку, который выдает надпись «чек». Это в первую очередь, может быть связанно с тем, что вышла из строя катушка зажигания. Как правило, она не ремонтируется и подлежит замене.

Датчик кислорода

Засоренность лямбда-зонда сразу видна по надписи на приборной панели. Здесь, выход может быть только один — замена. Конечно, некоторые автолюбители пытаются чистить датчик кислорода и довольно успешно, но на практике — не надолго и он быстро выходит со строя. Поэтому, рекомендуется его сразу заменить.

Катализатор

Катализатор может стать еще одной причиной, почему на приборной панели появилась надпись Check Engine. Обычно, это связано с большим пробегом автомобиля, поэтому, когда автомобиль начинает брать масло, то стоит готовиться к тому, что выйдет из строя именно эта деталь. Но, это не единственная причина. Так, плохое топливо или механические повреждения повлекут за собой замену этого узла.

Проводка

Неоднократно были замечены случаи, что при проблемах с ВВ-проводом выскакивает надпись Check Engine. Конечно, причину стоит искать именно в этой системе и при необходимости стоит произвести замену.

ЭБУ

Электронный блок управления двигателем может стать причиной появления «чек». Так, накопившиеся ошибки, которые давно не сбрасывались, могут послужить поводом для того, что приборная панель покажет Check Engine.

Лечиться это довольно просто — сбросом всех накопившихся ошибок. Но, как показывает опыт, дело может дойти до того, что придется менять программное обеспечение и прошивать ЭБУ.

Датчик массового расхода воздуха неоднократно становится причиной того, что на панели появляется Check Engine. Для того чтобы определить исправность следует провести диагностику. При необходимости заменить данный узел.

Диагностика проводов Lada Kalina

Прежде чем производить подключение высоковольтных проводов на Калине, купленных в автомагазине, требуется оценить текущее состояние проводки автомобиля. Для диагностики автовладельцу понадобиться аналоговый или цифровой мультиметр.

Прежде чем подключать прибор, нужно осмотреть провода на наличие внешних дефектов. К таковым относятся:

• разрывы;
• потертости;
• трещины;
• сломы.

Если наружных повреждений не наблюдается, необходимо подключить мультиметр. Проверять требуется сопротивление бронепровода, поэтому нужно перевести прибор в режим омметра. После этого бронепровод отсоединяется от свечи и катушки зажигания. Концы провода подключаются к контактам мультиметра, после чего прибор покажет текущий уровень сопротивления.

Данные о нормальных значениях сопротивления наносятся на изоляционный слой. Для легковых автомобилей нормальные значения находятся в диапазоне 4-10 кОм. При этом на одном конкретном автомобиле значения данных по отдельным проводам не должны различаться более, чем на 2,5-3 кОм. Если данный порог превышен, то налицо неполадки в системе зажигания.

Существует несколько способов проверки функциональности проводки без использования измерительных приборов:

1. Использование дополнительного изолированного провода. Нужно зачистить оба конца дополнительного провода. Один конец замкнуть на массу, а вторым оголенным концом провести по колпачкам, местам соединений и всему контуру проверяемого провода. Если имеется дефект, то провод-тестер даст искру;
2. Необходимо загнать автомобиль в неосвещенный бокс, открыть капот, завести двигатель. Если в изоляции ВП есть пробой, то поврежденное место будет искрить.

Самый простой способ — взять исправный высоковольтный провод и проверить его на каждом цилиндре методом исключения.
