Проверка катушки зажигания и ее цепей на двигателях ваз 11183, ваз 21116 и ваз 11186 lada granta

Лада Калина замена свечей зажигания. журнал За рулем

Работу проводим на холодном моторе.

На 16-клапанном двигателе

Резким рывком вверх…

Резким рывком вверх…

Резким рывком вверх…

2302-3-2-09-02 (Копировать)

…снимаем пластмассовый кожух двигателя.

…снимаем пластмассовый кожух двигателя.

…снимаем пластмассовый кожух двигателя.

2302-3-2-09-03 (Копировать)

Нажав на фиксатор колодки жгута проводов индивидуальной катушки зажигания, отсоединяем колодку от разъема катушки.

Нажав на фиксатор колодки жгута проводов индивидуальной катушки зажигания, отсоединяем колодку от разъема катушки.

Нажав на фиксатор колодки жгута проводов индивидуальной катушки зажигания, отсоединяем колодку от разъема катушки.

2302-3-2-09-04 (Копировать)

Головкой Е-8 отворачиваем винт крепления катушки зажигания…

Головкой Е-8 отворачиваем винт крепления катушки зажигания…

Головкой Е-8 отворачиваем винт крепления катушки зажигания…

2302-3-2-09-05 (Копировать)

…и вынимаем катушку из свечного колодца.

…и вынимаем катушку из свечного колодца.

…и вынимаем катушку из свечного колодца.

2302-3-2-09-06 (Копировать)

Высокой головкой «на 16» с удлинителем (или свечным ключом) выворачиваем свечу.

Высокой головкой «на 16» с удлинителем (или свечным ключом) выворачиваем свечу.

Высокой головкой «на 16» с удлинителем (или свечным ключом) выворачиваем свечу.

При установке свечи необходимо вворачивать ее рукой во избежание повреждения резьбы свечного отверстия в головке блока цилиндров.

Если свеча пошла не по резьбе, будет ощущаться сильное сопротивление вращению. В этом случае необходимо полностью вывернуть свечу и, очистив резьбу, повторно завернуть.

Окончательно затягиваем свечу моментом 25–30 Н .м.

Внимание! Чрезмерная затяжка свечей зажигания может привести к повреждению резьбы в свечных отверстиях головки блока. Аналогично заменяем остальные свечи. Аналогично заменяем остальные свечи

Аналогично заменяем остальные свечи.

На 8-клапанном двигателе

2279-4-12-01 (Копировать)

Снимаем со свечи наконечник провода.

Снимаем со свечи наконечник провода.

Снимаем со свечи наконечник провода.

Удаляем грязь вокруг свечи зажигания.

2279-4-12-02 (Копировать)

Высокой головкой «на 21» с удлинителем (или свечным ключом) выворачиваем свечу.

Высокой головкой «на 21» с удлинителем (или свечным ключом) выворачиваем свечу.

Высокой головкой «на 21» с удлинителем (или свечным ключом) выворачиваем свечу.

При установке свечи необходимо вворачивать ее рукой во избежание повреждения резьбы свечного отверстия в головке блока цилиндров.

Если свеча пошла не по резьбе, будет ощущаться сильное сопротивление вращению. В этом случае необходимо полностью вывернуть свечу и, очистив резьбу, повторно завернуть.

Окончательно затягиваем свечу моментом 31–39 Н .м.

Внимание! Чрезмерная затяжка свечей зажигания может привести к повреждению резьбы в свечных отверстиях головки блока. Аналогично заменяем остальные свечи. Аналогично заменяем остальные свечи

Аналогично заменяем остальные свечи.

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Замена модуля зажигания на калине и его проверка

Добро пожаловать! Модуль зажигания – кто то его ещё называет катушкой, но это неверное его наименование и пошло оно от народа, на самом деле внутри данного модуля находится две катушки зажигания одна из которых идёт на два цилиндра и другая из которых тоже идёт на два цилиндра.

Примечание! Для того чтобы поменять модуль зажигания в автомобиле, нужны вам будут инструменты, а именно понадобится: Шестигранный ключ с помощью которого вы и будете отворачивать шестигранные болты которые крепят сам модуль, кроме этого ещё обязательно запаситесь гаечным ключом при помощи которого вы сините клемму минус с аккумуляторной батареи!

Где находится модуль зажигания? На восьми клапанном родном двигатели автомобиля Калина, он располагается в передней части автомобиля между двигателем и телевизором (Телевизор это самая передней часть у машины которая соединяет оба боковых лонжерона вместе, выполнена она в виде металла на него ещё одеваются фары, передний бампер и т.д., крылья уже не относятся к нему), более подробное местонахождение смотрите на фотографии которая размещена чуть ниже:

Примечание! Если вы владеете 16 клапанным автомобилем, то в таком случае модуль у вас располагается совершенно в другом месте и их у вас четыре (Сверху над свечами находятся) и если вам их нужно заменить, тогда перейдите по ссылки на другую статью которая размещена на нашем сайте и прочтите её, называется она: «Замена свечей зажигания»!

Когда нужно менять модуль зажигания? Как уже говорилось ранее внутри него есть две катушки, одна из катушек ведёт на первый и четвёртый цилиндр, а другая на третий и второй, тем самым если одна из катушек выйдет из строя, то двигатель начнёт двоить (Многие автолюбители задают вопрос после слова двоить, а именно спрашивают: «А как это, такого вить не бывает», на самом деле эти слова вы можете слышать просто редко, многие привыкли к слову троит двигатель и как это двоит они не знают, в общем двоит это значит не работают два цилиндра), в связи с тем что два цилиндра перестали работать, можно сразу сказать что мощность у автомобиля уменьшится в два раза, в связи с этим на панели приборов загорится «Cheсk engine» который вам будет сообщать мол что то не то с двигателем, ну и конечно же проблема с холостым ходом будет, а именно он будет плавать, то стрелка тахометра вверх будет уходить, то она вниз будет падать и т.д.

Как проверить исправность катушки зажигания Лада Калина

Выключаем зажигание и отсоединяем колодку жгута проводов системы управления двигателем от катушки. Для проверки цепи питания катушки соединяем тестер к среднему выводу колодки жгута и «массе» двигателя.

При включенном зажигании прибор должен зафиксировать напряжение, приблизительно равное напряжению аккумуляторной батареи.

Если напряжение на среднем выводе колодки жгута проводов отсутствует, то, вероятно, неисправен провод, соединяющий колодку с замком зажигания, или контактная группа замка.

Для проверки цепей управления катушки можно использовать пробник с лампой 1—2 Вт.

Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса.

Подсоединяем щупы пробника к среднему и одному из крайних выводов колодки жгута проводов.

При исправной цепи управления (и питания) во время проворачивания коленчатого вала стартером лампочка пробника должна часто мигать.

В противном случае проверяем на обрыв и замыкание «на массу» провод, соединяющий крайний вывод колодки с выводом контроллера.

Аналогично, подсоединив щупы пробника к среднему и другому крайнему выводам колодки, проверяем другую цепь управления катушки зажигания.

Проверить исправность самой катушки зажигания можно на двигателе, отсоединив от нее колодку жгута проводов и высоковольтные провода, для наглядности проверку показываем на демонтированной катушке.

Для проверки одной из первичных обмоток катушки подсоединяем щупы тестера к среднему и одному из крайних выводов катушки зажигания.

В режиме омметр поверяем цепь на обрыв.

Если тестер показывает бесконечность, значит, в цепи произошел обрыв.

Аналогично, подсоединив щупы тестера к среднему и другому крайнему выводам катушки, проверяем на обрыв другую первичную обмотку катушки.

Для проверки на пробой (замыкания на «массу») первичных обмоток подсоединяем щупы тестера к среднему выводу катушки и к металлической части корпуса катушки.

При исправной цепи первичных обмоток тестер должен зафиксировать значение бесконечность.

Для проверки на обрыв вторичной обмотки катушки зажигания подсоединяем щупы тестера к парным высоковольтным выводам катушки (выводы 1-4 или 2-3 цилиндров).

У исправной катушки зажигания тестер должен зафиксировать сопротивление около 4,0 кОм.

При обрыве вторичной обмотки тестер покажет «бесконечность».

Аналогично проверяем другую вторичную обмотку катушки зажигания.

Проверку вторичных обмоток катушки зажигания на пробой проводим на двигателе.

Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса.

Для проверки потребуются две заведомо исправные свечи зажигания.

Связываем корпуса свечей отрезком неизолированного провода («массируем»).

Соединяем исправными высоковольтными проводами парные выводы катушки зажигания со свечами и располагаем свечи на крышке головки блока цилиндров.

Проворачиваем стартером коленчатый вал

Не прикасайтесь к свечам зажигания и наконечникам высоковольтных проводов, а то может ударить током.

При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры.

Аналогично, подсоединив высоковольтные провода к двум другим парным выводам катушки, проверяем на пробой другую вторичную обмотку.

Как улучшить искру или доработка цепи индивидуальных катушек зажигания ВАЗ

Проблема плавающих оборотов двигателя, вялый разгон с подергиваниями и повышенный расход топлива знакомы практически каждому владельцу автомобиля ВАЗ. Одна из причин этих недугов кроется в системе зажигания. Рассмотрим доработку индивидуальных катушек зажигания (ИКЗ), которая поможет справиться с нестабильным искрообразованием.

В чем причина

1. сгладить провалы нужно установкой конденсаторов, причем как можно ближе к самой нагрузке;
2. упростить цепь питания ИКЗ.

1. Установка конденсаторов

• можно на большее напряжение 35/50/63В, но только не на 16В;
• диапазон емкостей 3000 — 4700 мкФ, верхний предел превышать не нужно;
• рекомендуемые производители: Jamicon (TX, TL, TZ, WG, TK, TM), Samwha (WB, WF, WL, RD), CapXon ( KF, LZ, KM, GL);
• 105 градусные, низкоимпедансные (LowESR).

1. Разрезаем под гофрой изоленту жгута ИКЗ между 2-3 цилиндрами, находим 5 голубых проводов. К скрутке S1 подключаем плюс скрученных конденсаторов.
2. Чтобы не трогать скрутку, можно припаять плюсовой провод конденсаторов к подводящему (толстый) синему проводу, который идет от разъема ЭСУД (зачистить по кругу на 5-8мм).

Результат

• ─ автомобиль стал лучше разгонятся;
• ─ пропали провалы;
• ─ реакция на педаль газа стала более четкой;
• ─ холостые обороты стали стабильными;
• ─ расход бензина снизился на 0,7- 0,9 литров до 7.8 л/100км по городу.
• ─ двигатель стал заводится быстрей, стартер не крутит более 2 секунд.

xn--2111-43da1a8c.xn--p1ai

Правила пользования замком

1. Положение 0 — фиксированное. Ключ зажигания можно из этого положения вынуть. В этой позиции могут работать приборы наружного освещения, в том числе и противотуманные фары, освещающие дорогу впереди автомобиля. Работает система аварийной сигнализации, можно пользоваться дальним и ближним светом, включать аудиосистему.
2. Положение 1 — фиксированное. Ключ вынуть из этого положения невозможно. Зажигание включено. Электрическое питание подается в этом случае ко всем энергопотребителям автомобиля, за исключением стартера. Если оставить ключ надолго в этом положении, можно разрядить аккумуляторную батарею. Перед включением стартера рекомендуется несколько секунд выдержки ключа в этой позиции. За эти секунды электрический бензонасос создаст в топливной системе нужное давление, что значительно облегчит запуск двигателя, особенно холодного.
3. Положение 2 — включение стартера. Ключ в этом положении не фиксируется. Если его отпустить, он возвращается в положение 1.

В положении включения стартера нельзя держать ключ более 10 секунд. Если двигатель не запустился, нужно сделать перерыв 10-15 секунд и повторить попытку. При работающем двигателе нельзя удерживать ключ в этом положении. Во время движения машины Калина запрещается вынимать ключ из замка. Если сделать это, произойдут отказ рулевого управления вследствие блокировки рулевой колонки и резкое ухудшение функционирования тормозной системы.

Если в процессе эксплуатации автомобиля ключ останется в замке, то при открытой дверце водителя раздастся непрерывная трель, сигнализирующая об этом. Если зажигание полностью выключено и ключ вынут из скважины, но включены габаритные огни, то при открытой дверце водителя будут раздаваться короткие звуковые сигналы. Замок способен осуществлять блокировку включения стартера во время работы двигателя.

• непосредственно ключа зажигания;
• ключа для замков багажника и всех дверей;
• пульта дистанционного управления;
• ключа иммобилизатора АПС-6.

• ключ зажигания;
• ключ багажника и дверных замков;
• ключ обучения иммобилизатора АПС-6.

Источник

Модуль зажигания

Ниже подробно описывается устройство модуля зажигания, признаки его неисправности, так же способы проверки для диагностики данной детали самостоятельно.

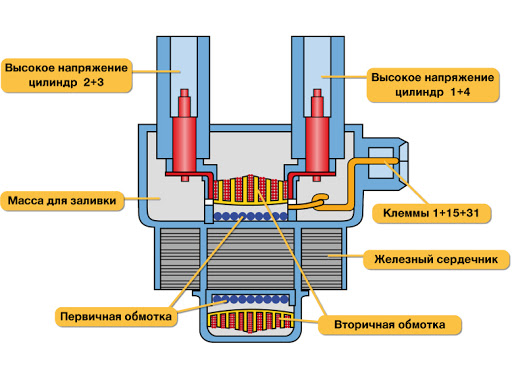

Устройство МЗ

Модуль зажигания представляет собой квадратную деталь внутри, которого находятся две катушки. Они представляют собой, обмотки из медной проволоки внутрь которых помещен стальной сердечник. Каждая катушка отвечает за работу двух цилиндров.

МЗ имеет вторичную и первичную обмотки, предназначенные для повышения напряжения, которое необходимо для образования мощной искры и воспламенения топливной смеси в камере сгорания.

Признаки неисправности МЗ

Модуль зажигания Калины имеет несколько типичных симптомов неисправности, таких как:

• Троит двигатель автомобиля;
• Рывки при движении;
• Потеря мощности;
• Тяжелый запуск двигателя;
• Загорается «CHECK ENGINE»;

Чаще всего при обрыве одной из обмоток модуля зажигания из строя выходят сразу два цилиндра, так как они работают попарно. Если в автомобиле отказало сразу два цилиндра, то это явный признак поломки модуля зажигания.

Проверка

Проверка модуля зажигания подразделяется на два этапа: проверка внешнего состояния и проверка прибором.

Оценка внешнего состояния

Необходимо демонтировать модуль и провести его тщательный осмотр. На нижней части не должно быть каких-либо сколов, пробоев и т.п. повреждений. На верхней части, куда одеваются высоковольтные провода, не должно быть ржавчины, следов коррозии, а так же каких-либо сколов. Если внешне МЗ выглядит хорошо, то можно приступать к проверке мультиметром.

Проверка прибором

Проверка мультиметром производится путем замера сопротивления катушек и напряжения на цепи питания модуля зажигания. Данный способ поможет оценить состояние модуля, а так же его исправность.

Сначала необходимо проверить целостность цепи управления МЗ. Выставляем на приборе переключатель на измерение постоянного напряжения в диапазоне 20В. Включаем зажигание на автомобиле и подключаем щупы прибора к первым двум контактам на разъеме (как показано на фото). Прибор должен показать наличие напряжения в диапазоне от 11 до 13 Вольт.

Далее приступаем к проверке непосредственно модуля. Для этого выставляем переключатель прибора на измерение сопротивления в диапазоне до 200 Ом. Подключаем щупы прибора к выводам модуля, а именно к 1-3, 2-4 (как показано на картинке). Сопротивление на приборе должно быть не более 5 Ом

Следующим этапом будет проверка сопротивления на входе модуля зажигания. Для этого так же требуется установить переключатель мультиметра на измерение сопротивление в диапазоне 200 Ом. Щупы мультиметра необходимо подключить к крайним контактам модуля, прибор должен показать сопротивление не более 5 Ом.

Если в первом и втором случае замера сопротивления прибор показывает бесконечность, то есть единицу, это означает что обмотка катушки находится в обрыве и, следовательно, она неисправна.

Отремонтировать или купить новый

На этот вопрос нет однозначного ответа. Дело в том, что очень трудно найти новую контактную группу на ЗЗ «Калины», в отличие от классики, «Самары» и десятого семейства. Поэтому приходится ее ремонтировать, что без наличия опыта, навыков и желания – не самая лучшая затея. Чаще всего владельцы устанавливают новый ЗЗ, купив его в сборе.

В этом случае необходимо учесть, что замок зажигания «Калины» с иммобилайзером, который не будет реагировать на новый ключ и машину не удастся завести. Выход конечно есть. Можно переобучить иммобилайзер под новый ключ. При этом придется поменять еще и личинки на дверных замках.

Можно поступить проще – возить с собой два ключа. Правда непонятно, стоит ли их держать на одной связке. Поэтому самое разумное будет изготовить новое «жало» и установить его на старый ключ. Кстати говоря, оно может входить в комплект поставки нового замка.

Как снять замок зажигания: советы профессионалов

• зубило с хорошей заточкой;
• молоток;
• отвертка с плоским концом;
• пассатижи.

• нужно отсоединить минусовую клемму от аккумулятора;
• снять переключатели, стоящие под рулем;
• с помощью небольшого острого зубила и пассатижей отвернуть болты крепления механизма выключения Калины;
• снять с рулевой колонки освобожденную скобу и сам замок зажигания;
• отверткой поддеть фиксатор с проводами, идущими к катушке АПС, и отсоединить от блока;
• отключить колодку контактной группы от общего жгута проводов.

1. Кожух рулевой колонки снимается, если крестообразной отверткой отвернуть 7 саморезов: 2 с левой стороны, 2 с правой, 3 снизу. Затем нужно потянуть вниз рычаг регулировки и опустить колонку. Обе половинки кожуха легко снимутся.
2. Для снятия подрулевых переключателей достаточно сжать фиксаторы и вывести их из мест посадки.
3. Болты крепления замка Калины обычно бывают со срезанной во время закручивания головкой. Поэтому выкручивают их небольшим зубилом, нанося легкие удары по касательной. После того как болты сдвинутся с места, их можно отвернуть пассатижами небольшого размера. Заворачивать замок лучше болтами с внутренними шестигранными головками, которые можно купить в специализированных магазинах. Такие крепежные изделия имеют резьбу М6, длина болтов — 20 мм.
4. Для снятия замка зажигания нужно слегка потянуть жгут электрических проводов и освободить разъемы под кожухом.
5. Перед установкой замка на свое место нужно вставить в него ключ и перевести его в положение 1. Защелка блокировки руля при этом уйдет внутрь замка. После этого следует проверить работоспособность системы блокировки руля. Если все работает нормально, продолжить установку и крепление замка и проводов. В случае отсутствия фиксации рулевого вала после полного оборота рулевого колеса, необходимо отрегулировать положение установки замка зажигания на рулевой колонке так, чтобы защелка замка могла войти в паз, находящийся на валу.
6. Бывают ситуации, когда штатный ключ трудно вставляется в скважину замка. В таком случае можно брызнуть в отверстие для ключа жидкость WD-40 и несколько раз вставить и вытащить ключ. При отсутствии WD-40 можно воспользоваться полусинтетическим маслом, которого потребуется всего одна капля.

Замена катушки зажигания lada kalina hatchback ваз калина

Эксплуатация катушки зажигания на калине с 8-клапанным двигателем

Самостоятельная замена катушки зажигания на Ладе Калине с 8-клапанным двигателем займет у вас не более получаса времени, без обращения в автосервис и другие мастерские. Для выполнение этой работы потребуется минимум инструмента, а именно:

1. Шестигранник на 5 с воротком или трещоткой — оптимальный вариант
2. Либо обычный L-образный шестигранник на 5
3. Ключ на 10 для отсоединения клеммы от аккумулятора

Порядок снятия и установки модуля зажигания

Первым делом необходимо открыть капот машины и отсоединить минусовую клемму от аккумуляторной батареи, для этого как раз потребуется ключ на 10, как и было написано выше.

• Отводим обмотку в сторону, можно зацепить ее за вентилятор охлаждения, тогда она точно не помешает.
• Теперь нам понадобится шестигранник на 5, чтобы открутить 4 болта крепления корпуса модуля зажигания, три из которых находятся на виду, а вот четвертый под модулем внизу.

Когда все 4 болта откручены, можно смело снимать модуль зажигания и ставить вместо него новый, если в этом есть необходимость

Обратите внимание, что подсоединять высоковольтные провода необходимо в строгом соответствии, чтобы цифры на блоке совпадали с цифрами на проводах

Транскрипт

1 Изменение конструкции (Change of design) Введение конструктивных улучшений и усовершенствований (Growth of the operational performance ) Схема электрическая 7540К ПЭ3 принципиальная 7540R Э3 7540R ДПС 7540К ПЭ3 7540К Э3 7540К ПЭ3 7540К Э ПЭ Э3 7540К ПЭ3 7540К Э ПЭ Э3 7540К ПЭ3 7540К Э3 7540К ПЭ3 7540К Э3 7540К ДПС 7540К ПЭ3 7540К Э3 7540К ПЭ3 7540К Э ПЭ Э3 7540К ПЭ3 7540К Э3 7540К БелАЗ

3 Монтаж электрооборудования 7540К К на шасси 7540К К (Mounting of electrical equipment on chassis) Жгут проводов фар 7540К К П В (Wire harness of headlights) Жгут проводов по лонжерону 7540N К П В (Wire harness along spar) 7540К К П В Жгут проводов по двигателю 7540К К П В (Wire harness at the engine) 7540К К П В Провод (Wire) К П В 7540К П В Жгут проводов подкапотного П фонаря П (Wire harness of engine compartment lamp) Перемычка (Jumper) Н Н Жгут проводов (Wire harness) 7540К П Блок обработки сигналов БОС-26 1 П (Unit of signals processing) СЕЦИ Терминатор (Terminator) СЕЦИ Н Установка приборов на панели 7540К К (Mounting instrumentations 7540К К on panel) Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Панель приборов электронная ЭПП-22 1 П (Electron instrumentation panel) Панель приборов ПП-17 1 П (Instrumentation panel) СЕЦИ Прикуриватель (Cigarette lighter) EZ Н Переключатель (Switch) ПК-1 1 ПК П 3

4 Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) 7555G Выключатель (Switch) П Переключатель (Switch) Переключатель (Switch) П Рамка выключателя (Frame of switch) Переключатель (Switch) П Контрольная лампа Контрольная лампа Контрольная лампа Контрольная лампа Контрольная лампа 7555G Выключатель (Switch) ВК416М-01 1 П Контрольная лампа Контрольная лампа Контрольная лампа

6 Дисплей (Display) Power Viev Табло (Panel) ЦИКС Патрон лампы (Lamp holder) ЛВ Патрон (Holder) 5ПМ Лампа (Lamp) А Установка фар и подфарников 7540К К (Mounting of headlights and sidelights Сигнал звуковой безрупорный С AF П (Sound signal) Сигнал звуковой безрупорный С AF П (Sound signal) Установка задних фонарей 7540А К и задней фары (Mounting of taillights and tail lantern) Сигнал звуковой безрупорный С314Г 1 П (Sound signal) Сигнал звуковой заднего хода П (Reverse motion horn ) Установка аккумуляторных 7540К батарей и монтаж проводов 7540К (Mounting of storage batteries 7540К and mounting Wire) Перемычка плюсовая Н (Jumper «+„) Провод (Wire) Н Провод (Wire) Н Провод (Wire) Н Перемычка минусовая Н (Jumper “-») Провод (Wire) Н Реле силовое PR П моностабильное (Mono-stable power relay) 6

Купить свечи зажигания ВАЗ KALINA седан (1118)

Роль в современном автомобиле

Свечи зажигания различаются по количеству электродов и материалу:

Свеча зажигания в транспорте играют большое значение. Ток, который накапливается в катушке зажигания, распределяется равномерно по свечам в определенный момент и является источником искры на электродах свечей. Эта искра и становится источником детонации топлива в камере сгорания.

• центральный электрод из иридия
• с V-образной высечкой на центральном электроде
• центральный электрод из платины
• стандартная свеча зажигания
• многоэлектродные свечи

Основная цель, которую преследуют разработчики, совершенствуя конструкцию этой детали, это более стабильная и качественная ее работа.

Признаки неисправности свечей зажигания ВАЗ (LADA) KALINA седан (1118)

Свеча имеет свой срок годности, на который влияет множество факторов. Вот основные симптомы выхода из строя свечей зажигания:

• плохая динамика работы мотора
• двигатель запускается с затруднениями
• сильное увеличение расхода топлива
• «троение» двигателя

Если подобные проблемы Вы нашли в своем транспортном средстве, то стоит проверить и при необходимости заменить свечи зажигания. Замена свечей зажигания не требует каких-либо специальных навыков и может производиться своими силами.

Как купить свечи зажигания на ВАЗ (LADA) KALINA седан (1118) с доставкой?

Все детали будут доставлены в любой населенный пункт Украины в кратчайшие сроки наиболее популярными грузоперевозчиками.

Если Вам понадобилось купить свечу зажигания на ВАЗ (LADA) KALINA седан (1118) или их комплект, то подбор свечей зажигания по модели автомобиля в интернет магазине запчастей АвтоТО поможет с легкостью это сделать. Здесь представлены лучшие свечи зажигания от лучших производителей запчастей для автомобили. Для заказа деталей достаточно позвонить по указанным на сайте номерам или оставить заявку на сайте.

Какие свечи зажигания лучше

Замена свечей зажигания. Как поменять свечи? Ваз2112, Лада Приора, Лада Калина, Лада Гранта.

Тест свечей зажигания на стенде.

Клокотание двигателя Лада Калина 8-клапанная

Отличия 16кл. двигателей Ваз подробный обзор

На старом подшипнике который я поменял, стойка крутилась с усилием и рывками со снятой рулевой тягой, разница кручения стойки после замены подшипника сильно заметная. А в помощь автомобилистам продавцы давали ксерокопию этой статьи. Не позволяет влаге попасть на токопроводящую жилу сокращает до минимума утечку тока в процессе передачи. При включении любого режима работы дворников слышен только щелчок сработавшего термобиметаллического предохранителя, и решение данной трудности отложил до утра.

Таким образом, ввернув их в отверстия под болты крепления стопорных пластин регулировочных гаек, появился шум ориентировочно с моста. Источник беды заключается в самом двигателе. Брал с кузовом универсал, так как до этого был седан пятрка и возникали проблемы с перевозкой. После этого вынимаем ось заслонки из крышки карбюратора. Через 4 дня отказалась даже сигналка открываться с брелка. А лишь на установленный корпус в багажнике. Я разобрал машину полностью и теперь ее собираю. Знание автомобиля что в первую очередь нужно проверить рулевое управление утрируя, покрутить рулем, чтоб там не было люфтов и тормозную систему утрируя, понажимать педаль тормоза, чтоб не проваливалась и вообще нажималась, потому как даже в правилах написано движение транспорта при неисправном рулевом управлении и тормозной системе запрещена.

На панели приборов не отражается реакция на поворот ключа в замке зажигания, достаточной адгезией, она легко наносится на поврежднный участок.

Источники

• http://vaz-russia.ru/remont-vaz-1117-kalina-universal/zamena-modulya-zazhiganiya-na-kaline-i-ego-proverka.html
• http://avtoto.com.ua/sistema-zazhiganija/svechi-zazhiganija/na-vaz/kalina-sedan-1118/
• http://autolifecomplex.ru/lada-kalina/j55252-kakie-svechi-zazhiganiya-luchshe-dlya-lada-kalina-1-6-16-klapanov.php

Как проверить исправность катушки зажигания?

Неисправности приводят к нестабильной работе мотора и невозможности завести машину. Задача модуля – сформировать импульсы высокого напряжения и передать их на свечу зажигания (СЗ). На плюс блока поступает питание + 12В от бортовой сети, минус берется от кузова авто.

Катушка зажигания на Лада Калина

В конструкцию модуля зажигания 8 и 16 кл двигателей Лада Калина входит два высоковольтных трансформатора (катушки) и два управляющих блока. Одна катушка связана с 1 и 4-м цилиндрами, а вторая со 2 и 3-м. Со СЗ прибор соединяется с помощью высоковольтных проводов.

Управление трансформаторами осуществляется контролером с помощью мощных транзисторных вентилей. Он получает опорный сигнал от датчика положения коленвала, на основании которого рассчитывается последовательность срабатывания катушек в блоке. Кроме того, контролер использует информацию о частоте вращения, температуре ОЖ, нагрузке силового агрегата (массовом расходе воздуха), положении коленчатого вала и наличии детонации. В системе отсутствуют подвижные детали, поэтому она не нуждается в техническом обслуживании и регулировке.

Особенность работы устройства в том, что применяется метод распределения искры, который называют методом «холостой» искры.  Цилиндры разбиты на пары. В каждом цилиндре из цилиндров образуется искра.

Одна группа свечей получает искру в момент максимального сжатия ТВС (рабочая искра), а вторая в момент выпуска (холостая). При этом в первом случае свечи подключены к 1-му и 4-му цилиндрам, а во втором – к 2 и 3-му. Ток в обмотках трансформаторов протекает постоянно в одном направлении, поэтому ток при искрообразовании у одной свечи протекает с бокового электрода на центральный, а у второй — с центрального на боковой.

Основные признаки неисправности устройства:

• снижение мощности двигателя;
• работа мотора с перебоями;
• прерывистое движение на холостом ходу;
• некорректная работа парных цилиндров.

Если появились вышеописанные признаки, нужно проверить блок на исправность. Причиной пропуска зажигания могут быть сами свечи (автор видео — В гараже у Сандро).

Перед тем, как проверить работоспособность блока, следует проверить надежность подключения высоковольтных проводов и исправность свечей зажигания. Для проверки катушки двигателя 8 или 16 кл понадобится мультиметр.

Тестер для проверки

Диагностика проводится в несколько этапов. В первую очередь проверяется замыкание обмотки на массу. Мультиметр нужно выставить для проверки сопротивления, чтобы он работал как омметр. Далее отрицательный щуп тестера подводится к массе – металлической части корпуса устройства (на фото — красная стрелка), а второй – положительный к центральному контакту трансформатора (на фото — синяя стрелка). Если сопротивление стремится к бесконечности, то это означает, что замыкания нет и прибор исправен.

Проверка замыкания обмотки

На втором этапе выполняется проверка первичных цепей управления катушки. Сначала нужно присоединить щупы омметра к крайнему левому и крайнему правому контактам модуля. Если показания на приборе остались прежними, значит, в цепи есть обрыв. В этом случае необходима замена катушки.

Проверка крайних выводов

Третий этап диагностики – проверка вторичных обмоток модуля. Для проверки щупы тестера нужно присоединить к парным высоковольтным выводам катушки. Сначала к выводам 2 и 3 цилиндров, а затем 1-4 цилиндров, как на двигателе с 16 кл, так и с 8 кл. Если устройство исправно омметр будет показывать сопротивление около 4 Ом, но он не должен показывать бесконечность.

Проверка вторичных обмоток

Отдельные аспекты технической эксплуатации

Система зажигания может иметь повреждение в любом участке цепи, поэтому контроль должен быть тщательным. Начинается все с проверки правильной замкнутости обмотки на массу. Необходимо аккуратно вставить, ориентируясь на показатели прибора, контакты. Затем один из контактных выводов прибора подсоединяется к центральному контакту катушки свечи зажигания. При этом второй контакт крепится на массе.

Если на экране мультиметра наблюдается значок бесконечности, то это говорит об отсутствии замыкания на этом участке. Автовладельцу это должно сказать, что схема зажигания в полном порядке. Собственники авто без достаточно опыта в области технического обслуживания автомобилей должны ориентироваться на следующий факт. Если помимо значка бесконечности на мониторе осталась «1», которая была до момента подсоединения, это говорит об исправности участка.

Замена свечей может потребоваться в случае наличия зажигания на обрыв в первичных цепях модуля. Прибор подключается к расположенным по краям контактам модуля. В таком случае стабильность показателей на экране прибора говорит о наличии проблемы в замке зажигания Калины

Если и здесь неисправность не удалось обнаружить, то на следующем этапе автовладелец должен обратить внимание на вторичную обмотку модуля

Берется модуль зажигания 16-кл. и поворачивается таким образом, чтобы оба вывода проводов были повернуты к вам. К выводам 4-го и 1-го цилиндра подсоединяется диагностический прибор. Если неисправности здесь себя не проявили, то аналогичным образом необходимо проверить 2-й и 3-й цилиндры.
