Устройство и принцип работы масляного насоса двигателя

Работа масляного плунжерного насоса на бензопиле.

По мере дальнейшего вращения плунжером, перекрывается входной канал масляной камеры насоса и открывается отверстие нагнетательного канала. В то же время, плунжер задвигается внутрь и нагнетает поршнем захваченное масло в канал подачи масла к месту смазывания.

Эксцентрик упирается в центральный выступ на торце вала плунжера, и чем больше угол отклонения регулировочного винта, тем дальше расположенный на нём эксцентрик будет отталкивать вал плунжера от себя. В наибольшем отклонении эксцентрика масло не может нагнетаться насосом. Смазка пильной цепи отсутствует.

Кроме центрального выступа на торце вала плунжера имеется кольцевой выступ с профильной поверхностью, определяющей величину хода плунжера вдоль своей оси. То есть, уровень захвата и нагнетания масла.

Профильная поверхность кольцевого выступа соприкасается с цилиндрическим телом регулировочного винта. В месте их соприкосновения образуется сопряжение, которое при вращении вала плунжера устанавливает величину, ограничивающую перемещения плунжера вдоль своей оси и влияющую на процесс захвата и нагнетания плунжером масла.

Неисправности плунжерного масляного насоса бензопилы и их устранение.

Часто бывает что масло не подаётся к пильной цепи, даже при положении регулировочного винта в максимальной подаче масла. Причин не много:

после разборки масляного насоса регулировочный винт установлен в положении на 180 о относительно его первоначального положения.

Достаточно переставить регулировочный винт или оставить так. Тогда положения винта для максимальной и минимальной подачи масла( ) поменяются местами.

Профильная поверхность кольцевого выступа изношена и уже не выглядит, как профильная, а плоская. Плунжер не перемещается вдоль своей оси.

Меняем масляный насос или формируем профиль и подтачиваем центральный выступ на торце вала плунжера. В таком случае немного увеличится объём рабочей камеры насоса.

При подгонке профиля и выступа нужно выдерживать одинаковыми их максимальные размеры по высоте относительно друг друга, что бы при положении регулировочного винта в минимальном режиме плунжер немного подкачивал масло. У нового насоса центральный выступ на торце вала плунжера выше уровня кольцевого профиля где-то на 0,3…0,6 мм и в положении регулировочного винта при минимальной подаче масла масляный насос не работает.

Износ внутренней поверхности плунжерной камеры насоса и наружной поверхности плунжера.

Такое, обычно, проявляется с предыдущим дефектом или с тем, что опишу дальше. Меняем масляный насос или перебираем комплекты по размерам от б/у.

Нарушение герметичности рабочей плунжерной камеры.

Масло понемногу может подаваться к месту смазывания, но наблюдается большая замасленность на картере пилы со стороны привода цепи.

Некоторые подбирают резиновые колечки вместо него, но поверьте, это не легко и весьма заботливо для не опытных. Этот метод хорош, но нужно учитывать плотность уплотняющего кольца. Если кольцо плотно сядет на место, то потребуется заменить пружину плунжера, а там и увеличенный износ узла сопряжения регулировочного винта и вала плунжера. Добавится и износ пластмассовой ступицы червячной пары привода насоса.

Лёгкость перемещения плунжера сохраняется применением манжетки, которая не препятствует обратному ходу в момент захвата плунжером масла и сохраняет достаточную герметичность рабочей камеры при нагнетании масла.

Это и есть мой метод, который всегда себя оправдывает при условии, что никто не вмешивался в конструкцию масляного насоса и масло в насос подавалось через масляный фильтр.

Неисправности в работе редукционного клапана

Строение редукционного клапана довольно простое, что обеспечивает его надёжность и уменьшает вероятность поломки. Однако иногда такое всё же происходит. Чаще всего это связано с износом механизма, поэтому не забывайте регулярно проводить диагностику всех составных элементов автомобиля, а также своевременно менять устаревшие детали. Существует два основных типа неисправности механизма.

1. Клапан создаёт недостаточное давление. Обычно причина этой проблемы кроется в пружине. При долгой работе она становится менее упругой и растягивается. В результате клапан всё время находится в приоткрытом состоянии. За счёт этого давление уменьшается, а масло не достигает некоторых узлов двигателя. Иногда случается, что непрофессиональные мастера во время ремонта устанавливают пружину с недостаточной упругостью. Это приводит к такому же эффекту.
2. В клапане образуется избыточное давление. Как правило, причиной этой поломки является попадание внутрь механизма частичек мусора или использование старого вязкого масла.

Как определить, что сломан именно редукционный клапан?

Определить с первого взгляда, что сломан именно клапан, невозможно. Нужно внимательно осмотреть другие элементы системы и исключить возможность поломки других частей масляного насоса. Для того чтобы понять, что в нём наблюдаются неисправности, следует взглянуть на приборную панель. У большинства моделей автомобилей там расположен датчик, сигнализирующий о проблемах в системе. Он представляет собой сигнальную лампу с пиктограммой, которая загорается при высоких оборотах.

Если такое произошло, следует немедленно остановить автомобиль, так как дальнейшее движение может привести к окончательной поломке двигателя. Заглушите его и выйдите из машины. Далее вам нужно будет предпринять следующие действия.

1. Наденьте защитные перчатки. В данный момент подкапотные элементы машины находятся в нагретом состоянии, поэтому вы легко можете обжечься.
2. Нет смысла проверять уровень масла, если вы только что остановились. Должно пройти время, прежде чем оно стечёт в картер. В это время вам нужно обследовать двигатель: поищите свежие масляные подтёки или повреждения картера.
3. Если проблема заключается в поломке картера, вам будет нужно его загерметизировать. Это можно сделать с помощью подручных материалов: обычной тряпки, куска резины и даже скотча.
4. Обследуйте масляный фильтр. Повреждение его прокладки также может быть причиной поломки.
5. Если вышеперечисленные элементы находятся в порядке, следует проверить уровень масла. Делается это специальным щупом с о и «максимум». В идеале уровень масла должен быть между ними. При недостатке смазочного вещества просто долейте его.

Все дальнейшие действия проводятся уже на клапане, изъятом из насосной системы. Внимательно осмотрите его. Часто причиной поломки становится засорение механизма. Обычно такое происходит у водителей, которые ленятся менять масло. На поверхности клапана или пружины скапливается грязь, которая препятствует нормальной работе. Если же вы недавно проводили капитальный ремонт автомобиля, то есть риск, что клапан плохо промыли, и в нём остались частички стружки и прочего мусора.

По этой причине мастера часто рекомендуют менять клапаны после капитального ремонта. Если вы не хотите этого делать, то убедитесь, что система не засорена, прежде чем использовать автомобиль.

Существует необычный способ проверки работоспособности этого элемента. Возьмите небольшой кусок хлопчатобумажной (или другой пропускающей воздух) ткани и приложите его к штуцеру, который расположен параллельно крышке. Теперь вам нужно сделать резкий вдох через материал. Если вы почувствовали сильное сопротивление, значит, клапан работает так, как нужно: перекрывает поток воздуха и пропускает его через специальное отверстие. Исправный механизм не должен быть легко продуваемым.

Таблица: диагностика пониженного давления в масляном насосе, причины и способ устранения

• пониженное давление масла в нижнем диапазоне оборотов двигателя;
• повышенное давление масла при частоте вращения коленчатого вала свыше 2 тыс. об/мин.

• из-за загрязнения заклинило клапан-регулятор давления в открытом состоянии;
• предохранительный клапан не открывается вследствие загрязнения.

• снять и проверить клапан;
• клапан снять и проверить.

Снять масляный картер, прочистить сетку, если необходимо, заменить трубку.

Последствия «масляного голодания» привода

Ездить на автомобиле с низким уровнем масла не стоит. Подшипники коленчатых валов современных автомобилей представлены парой трения, состоящей из шейки коленвала, выполненной из твердого материала и вкладыша, изготовленного из мягкого материала. В зазор между вкладышем и шейкой под давлением подается моторная смесь. При нормальных эксплуатационных условиях этот зазор полностью заполняется маслом, которое препятствует непосредственному соприкосновению шейки с вкладышем. При малом давлении масла происходит соприкосновение поверхностей указанных элементов — образовываются блестящие отполированные участки на вкладышах. Такая ситуация не приведет к разрушению подшипника, если контакт деталей будет иметь кратковременный характер, плюс температура на поверхности вкладышей не будет высокой.

Дальнейшее снижение подачи моторной смеси и увеличение нагрузки на силовой агрегат увеличит площадь контакта шейки коленвала с вкладышем, температура их поверхностей возрастет. Через некоторое время работы мотора с низким уровнем смазочного материала расплавится слой на поверхности вкладыша, раскаленный материал попадет на поверхность шейки вала. Плюс, расплавленный материл выдавится под нагрузкой к краям вкладыша. Далее, возможно, два варианта развития событий:

1. Мотор будет работать на низких оборотах, при небольшой нагрузке — заклинит вал подшипника за счет приваривания материала вкладыша к шейке вала.
2. Работая на больших оборотах, мотор преодолеет силу сопротивления, возникшую при наплыве расплавленного материала — темп разрушения вкладышей возрастет.

При остановке привода, произойдет постепенное охлаждение перегретых деталей силового агрегата. Детали, сделанные из стали, остыв, приобретут характерный для реакции окисления оттенок.

Вкладыши являются тонкостенными деталями, их плавление приводит к деформации и увеличению зазора в подшипнике. Увеличенный зазор сопровождается стуком подшипника, возникающим при достижении соприкосновения вала и вкладыша в нижней и верхней мертвой точке поршня. В двигателе возникает хорошо слышимый стук.

Низкий уровень масла вызывает перегрев нижней головки шатуна, материал из которого он изготовлен, теряет изначальную прочность — происходит обрыв шатуна в любой части нижней головки. Излишний перегрев снижает прочность шатунных болтов, они деформируются или обрываются. Оборвавшись, болт, разогретый до высокой температуры, или нижняя головка шатуна попадают в пространство между коленвалом и неподвижной стенкой мотора, нагрузка внутри блока очень большая, с ее помощью обломок может пробить стенку блока насквозь. Обломок, попав под противовес коленвала и масляного экрана, образовывает пробоину в поддоне картера.

Уменьшенное количество масла внутри двигателя, снижает объем смазочного материала, попадающего на стенки цилиндров, ситуация усугубляется попаданием в цилиндро-поршневую группу мелких частичек, образованных при разрушении внутренних деталей привода — образовываются царапины на стенках цилиндров.

Недостаточное количество масла в поддоне картера образовывает внутри двигателя «масляной туман» — разбрызгивание капель масла вращающимися деталями мотора с последующим их разделением на более мелкие, напоминающие туман. В результате внутренние элементы мотора имеют замасленный вид, особенно просматривающийся в нижней части привода.

Рекомендуем: Причины попадания масла в антифриз и их устранение

РЕМОНТ МАСЛЯНОГО НАСОСА

Ремонт масляного насоса

Вам потребуются: ключи «на 10», «на 13», отвертка.

1. Снимите масляный насос с автомобиля (см. «Снятие и установка масляного насоса»).

2. Выверните шесть болтов крепления крышки насоса.

3. Спомощью двух отверток приподнимите корпус насоса так, чтобы установочные штифты на корпусе вышли из отверстий в крышке насоса, и снимите корпус насоса с крышки.

4. Выньте из крышки ведущую…

5. …и ведомую шестерни насоса.

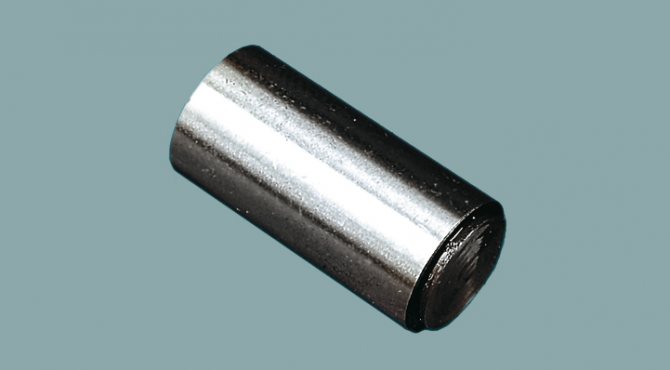

6. Выверните пробку редукционного клапана

Обратите внимание: под пробкой установлено алюминиевое уплотнительное кольцо. Сильно обжатое кольцо замените

7. Извлеките пружину редукционного клапана.

8

Извлеките редукционный клапан, осторожно постучав корпусом очистую деревянную доску. Если клапан не выходит, выньте его с помощью заостренной деревянной палочки

9. Осмотрите алюминиевую крышку. В зоне прилегания шестерен на ней не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените крышку.

10. Осмотрите корпус насоса. На его рабочих поверхностях не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените корпус.

11. Измерьте диаметр гнезда ведомой шестерни на корпусе насоса. Предельно допустимый диаметр 75,1 мм. Если размер превышает указанный, замените корпус.

12. Измерьте всредней части ширину сегмента корпуса насоса. Если ширина меньше 3,4 мм, замените корпус.

13. Измерьте толщину ведущей шестерни. Если она меньше 7,42 мм, замените шестерню.

14. Измерьте толщину ведомой шестерни. Если она меньше 7,35 мм, замените шестерню.

15. Проверьте осевые зазоры шестерен. Для этого установите ведущую шестерню в корпус, поставьте металлическую линейку на корпус и измерьте щупом зазор между линейкой и шестерней.

16. Таким же способом измерьте осевой зазор ведомой шестерни. Предельно допустимый осевой зазор для ведущей шестерни равен 0,12 мм, для ведомой – 0,15 мм. Если зазоры превышают указанные, замените шестерни.

17. Более точно осевые зазоры шестерен можно получить расчетом. Для этого измерьте микрометром толщину корпуса по наружным поверхностям…

18. …и толщину корпуса в зоне гнезда под шестерни в нескольких местах (по фрезерованным поверхностям). Рассчитайте осевой зазор как разность среднеарифметического значения глубины гнезда и толщины шестерен.

19. Осмотрите гнездо редукционного клапана. На его внутренней поверхности не должно быть задиров и глубоких царапин. В противном случае замените крышку.

20. Замените редукционный клапан, если на нем есть задиры и глубокие царапины.

21. Замените погнутую, поломанную или треснувшую пружину редукционного клапана. Высота пружины в свободном состоянии должна составлять 44,72 мм, под нагрузкой (4 ±0,24) кгс – 31,7 мм. В противном случае замените пружину.

22. Установите ведомую шестерню в корпус насоса. Фаски на зубьях шестерни должны быть обращены к корпусу.

23. Установите ведущую шестерню в корпус насоса. Фаски на зубьях шестерни должны быть обращены к корпусу.

24. Установите на корпус крышку и вверните болты ее крепления.

25. Смажьте моторным маслом редукционный клапан и установите его в гнездо донышком вниз. Затем установите пружину и заверните пробку с уплотнительным кольцом.

26. Через отверстие под маслоприемник залейте в насос моторное масло.

27. Проверните шестерни насоса на несколько оборотов, чтобы смазать их рабочие поверхности.

Вернуться в оглавление

Все права на фото и текстовые материалы принадлежат ООО «Издательский Дом Третий Рим»

Как заменить маслонасос?

Инструменты

Перед тем, как поговорить о том — как снять масляный насос на ваз 2114, обозначим сначала список необходимых для этого инструментов:

• рожковые ключи «на 10» и «на 13»;
• набор торцевых головок;
• карданный переходник;
• удлинитель;
• вороток/трещотка;
• крайне желательно — динамометрический ключ.

Замена

Перед тем, как перейти к описанию замены маслонасоса, стоит отметить, что по правилам одновременно с ней выполняется и замена сальника коленчатого вала.

Сама же замена масляного насоса ваз 2114 выполняется в следующем порядке:

Отсоединить минусовой провод от соответствующей клеммы аккумуляторной батареи.
Слить масло из двигателя.
Снять ремень с генератора.
Снять ремень с распределительного вала.
Используя пару отверток, снять шкив с коленвала (после этого следует обратить внимание на шпонку — если она сидит на валу не плотно, следует ее вынуть и отложить, дабы случайно не потерять).

1. Снять масляный картер двигателя.
2. Вывернуть пару болтов, крепящих маслоприемник к коренному подшипнику.

1. Отвинтить болт крепления маслонасоса к маслоприемнику и демонтировать последний.

Открутить шесть болтов, отвечающих за крепление масляного насоса (важно — под каждым из болтов расположены плоские шайбы)

1. Подцепить маслонасос отверткой, уперев ее между коренным подшипником и крышкой насоса, после чего сдвинуть его.
2. Демонтировать насос с коленчатого вала.

На этом весь процесс снятия маслонасоса можно считать завершенным.

Установка маслонасоса на место происходит точно в таком же порядке, но в обратной последовательности. Перед началом установки следует осмотреть насос и провернуть его главную шестерню так, чтобы выступы на ней совпадали со шлицами, расположенными на коленчатом валу, а рабочий край сальника необходимо смазать жидкой смазкой и аккуратно заправить его на шейку коленчатого вала.

После того, как новый маслонасос будет установлен, следует установить и новый маслофильтр, после чего залить масло в систему. Затем следует запустить мотор автомобиля и дать ему поработать на холостых оборотах не меньше трех минут — это нужно для распределения масла на его подвижных элементах. После этого автомашину можно будет эксплуатировать в обычном режиме.

Ремонт масляного насоса

Обычно неисправный масляный насос меняется на новый. Однако вышедший из строя насос можно попробовать отремонтировать.

Для ремонта масляного насоса ВАЗ 2106/07 потребуются:

• ключи на 10;
• линейка;
• набор плоских щупов;
• тиски.

Разборка масляного насоса

Разборка насоса осуществляется в следующем порядке:

1. Открутив три болта, снимите приёмную трубку. Для этого удобнее зажать насос в тиски.

Маслоприёмник крепится тремя болтами

При разборке насоса снимается трубка, пружина и шайба редукционного клапана

Из насоса вынимаются обе шестерни

Все детали разобранного насоса промываются в керосине и протираются чистой ветошью. Затем проводят осмотр всех составных частей и заменяют износившиеся элементы. Сборка насоса производится в обратной последовательности.

Ремонт и замена элементов масляного насоса

После разборки, чистки и осмотра элементы насоса проверяются на износ. Для этого делают ряд замеров и сравнивают с допустимыми значениями:

• максимально допустимый зазор между ведомой шестерёнкой и осью не должен превышать 0,1 мм;
• зазор между зубьями шестерёнок после их установки в корпус не должен превышать 0,25 мм;
• зазор между корпусом и наружным диаметром каждой из шестерёнок не должен превышать 0,25 мм;
• зазор между плоскостью крышки и верхней поверхностью шестерёнок не должен превышать 0,2 мм;
• высота пружины редукционного клапана без нагрузки должна составлять 3,8 см, а под нагрузкой 60–65 Н — 2 см.

Одним из шагов при диагностике масляного насоса является проверка зазоров между зубьями шестерней

При прокручивании насоса рукой не должно чувствоваться даже малейшее заедание. Если какие-либо из перечисленных зазоров превышают показатель, заменяют либо отдельные детали, либо насос полностью

Очень важно, чтобы не было никаких дефектов на поверхности редукционного клапана и его пружине. В противном случае клапан не сможет нормально работать

Видео: проверка масляного насоса на износ

Замена шестерни привода масляного насоса

В процессе эксплуатации изнашивается шестерня привода маслонасоса. Если её не заменить своевременно, она начинает проскальзывать, снижая производительность насоса. Как следствие, в системе смазки может образоваться недостаток масла. Располагается шестерня под валом распределителя зажигания (под трамблёром) и снимается в следующем порядке:

1. На инжекторном двигателе снимите заглушку, на карбюраторном — распределитель зажигания, предварительно пометив его положение. Для этого открутите одну гайку.
2. В шестерне привода маслонасоса по центру есть отверстие. В это отверстие с небольшим усилием (можно несильно постучать) вставьте деревянную палочку с заточенным концом и извлеките шестерню.

Шестерню осматривают и при обнаружении износа внутренних шлицов меняют на новую. Сборку выполняют в обратной последовательности.

Для извлечения шестерни привода масляного насоса используют деревянную палочку с заостренным концом

Таким образом, самостоятельный ремонт и замена масляного насоса на классических моделях ВАЗ не представляет большой сложности. Для этого потребуется лишь желание, немного свободного времени, стандартный набор слесарных инструментов и тщательное следование рекомендациям специалистов.

Автомобили ВАЗ 2106 выпускаются в России с 1976 года. За это время многое изменилось в конструкции машины, однако изначально грамотно подобранные механизмы используются к «шестёрке» и по сей день. Силовой агрегат, кузов, подвеска — всё это осталось без изменений. Особую роль в работе ДВС играет система смазки, которая с 1976 года осталась цепной. На современных автомобилях практически нет таких механизмов, поэтому владельцы «шестёрок» должны знать, как именно работает смазочная система и что нужно предпринять при поломках.

Привод масляного насоса

Привод маслонасоса — это та деталь, о которой нужно сказать отдельно. Дело в том, что именно от него зависит длительность работы всего мотора. Сама приводная часть маслонасоса состоит из нескольких деталей:

• паразитный вал;
• шестерёнка промежуточная;
• малый вал;
• большой вал.

Большинство случаев поломки масляного насоса связывается именно с поломкой привода, а точнее — с износом шлицов шестерни. Чаще всего шлицы «слизываются» при запуске машины зимой, в этом случае повторно заводить мотор нельзя.

Износ шестерни — это необратимый процесс во время длительной эксплуатации машины. Если зубчики шестерёнки начинают проскальзывать, то давление в масляной системе будет ниже рабочего. Соответственно, двигатель не получит того количества смазки, которое ему необходимо для штатной работы.

Как заменить привод насоса

Замена шестерни привода — процедура непростая, однако после тщательной подготовки можно снять привод и отремонтировать его:

1. Снять распределитель зажигания авто.
2. Чтобы извлечь промежуточную шестерёнку, потребуется специальный съёмник. Однако можно обойтись и простой деревянной палочкой с диаметром около 9–10 мм. Палочку нужно забить молотком в шестерню, после чего прокрутить её по часовой стрелке. Шестерёнка после этого легко выйдет наружу.
3. На место износившейся шестерни установить новую посредством обычной палочки.
4. Поставить на место распределитель зажигания.

Видео: замена приводного механизма маслонасоса

Что такое «кабанчик» и где он находится

В составе механизмов ВАЗ 2106 есть вал, который и носит название «кабанчика» (или «поросёнка»). Сам вал приводит в действие масляный насос автомобиля, а также бензиновый насос и датчики. Поэтому, если «кабанчик» вдруг выходит из строя, то и машина перестаёт нормально функционировать.

Промежуточный вал располагается в моторном отсеке ВАЗ 2106 с лицевой стороны блока цилиндров. На «шестёрке» «кабанчик» запускается с помощью цепной передачи. Этот вал имеет крайне простое строение — всего две шейки. Однако если втулки на шейках сильно изношены, работа масляного насоса и других механизмов будет затруднена. Поэтому при проверке насоса обычно смотрят и на работу «кабанчика».

Работу с масляным насосом на ВАЗ 2106 можно провести своими силами в гараже. Главная особенность отечественных «шестёрок» как раз и заключается в неприхотливости обслуживания и простоте конструкции. А ремонт масляного насоса и регулировку давления в системе разрешается проводить самостоятельно, так как особенных требований к этой процедуре не существует.

Как определить неисправность масляного насоса

Существует два типа проверки насоса — без его демонтажа и с демонтажом. Не снимая насос в его неисправности можно убедиться лишь в случае, когда он уже в «предсмертном» состоянии, поэтому лучше все же извлечь его для выполнения детальной диагностики.

Как проверить масляный насос, не снимая

Перед тем как непосредственно проверить насос, имеет смысл с помощью манометра проверить давление масла в системе. Так вы сможете убедиться в том что лампочка давления масла работает корректно и загорелась не зря. Для этого манометр вкручивается вместо датчика давления аварийной лампы.

Обратите внимание, что значение давления зачастую падает именно «на горячую», то есть, на прогретом двигателе. Поэтому тест нужно проводить на прогретом движке и холостых оборотах

Минимальное и максимальные значения давления у разных машин будет отличаться. Например, у ВАЗ «классики» (ВАЗ 2101-2107) значение минимального аварийного давления составляет 0,35…0,45 кгс/см². Именно в таких условиях и срабатывает аварийная лампа на панели приборов. Нормальное значение давления составляет 3,5…4,5 кгс/см² при скорости вращения 5600 оборотов в минуту.

На той же «классике» можно проверить масляный насос, не снимая его с посадочного места. Для этого нужно демонтировать трамблер, и извлечь приводную шестерню насоса. Далее оценить ее состояние. Если на ее поверхности имеют место многочисленные задиры на лопастях или на оси шестерни, то нужно выполнить демонтаж насоса

Также стоит обратить внимание на шлицы шестерни. Если они сбиты — значит, насос подклинивал

Обычно это происходит из-за наличия мусора и/или шлака в масле.

Другая проверка без демонтажа насоса — проверка люфта его штока. Делается это аналогично, при снятом трамблере и демонтированной шестерне. Необходимо взять длинную отвертку и попросту пошевелить ею шток. Если имеется люфт — значит, насос вышел из строя. На нормальном рабочем насосе зазор между поверхностями штока и корпуса должен составлять 0,1 мм, соответственно, и люфта практически нет.

Сетка маслоприемника

Для дальнейшей проверки необходимо демонтировать и разобрать насос. Делается это еще и для того, чтобы в дальнейшем промыть их скопившегося мусора. Вначале нужно открутить маслоприемник. При этом необходимо проверить состояние имеющегося в месте стыка уплотнительного кольца. Если оно значительно затвердело — желательно его поменять

Особое внимание уделите сеточке маслоприемника, поскольку чаще всего именно она становится причиной того, что насос плохо прокачивает масло. Соответственно, если она забита — ее нужно прочистить, а то и поменять полностью маслоприемник в комплекте с сеточкой

Проверка редукционного клапана

Следующий элемент для проверки — редукционный клапан. Задача этого элемента — сброс излишнего давления в системе. Основные составляющие — поршень и пружина. При достижении крайнего значения давления пружина срабатывает и масло через поршень выливается обратно в систему, тем самым выравнивая давление. Чаще всего неисправность редукционного клапана масляного насоса заключается в негодности пружины. Она либо теряет жесткость, либо лопается.

В зависимости от конструкции насоса клапан можно демонтировать (развальцевать). Далее нужно оценить износ поршня. Желательно почистить его с помощью очень мелкой наждачной бумаги, побрызгать аэрозолем очистителя для дальнейшей нормальной работы.

Обязательно нужно осмотреть место прилегания клапана к месту его прилегания на корпусе. Там не должно быть ни рисок, ни задиров. Эти дефекты могут привести к снижению давления в системе (понижению работы эффективности насоса). Что касается пружины клапана для той же ВАЗ «классики», то ее размер в спокойном состоянии должен составлять 38 мм.

Принцип работы масляного насоса: шестеренный, роторный, регулируемый

Конструктивно шестеренный насос выполнен из двух шестерен, размещенных в одном корпусе. Одна из них является ведущей, а вторая – ведомой. Масло поступает через всасывающий канал, после чего захватывается шестернями и нагнетается в систему через специальный канал. Для вычисления производительности шестеренного насоса нужно знать частоту вращения коленчатого вала. Эти две величины пребывают в прямо пропорциональной зависимости. Если давление масла превысило некоторую пороговую величину, то происходит срабатывание редукционного клапана и часть масла перепускается во всасывающую полость.

Роторные масляные насосы состоят из двух роторов – ведущего и ведомого, помещенных в единый корпус. Принцип работы масляного насоса роторного типа: сначала происходит всасывание масла в насос, затем оно захватывается лопастями роторов и нагнетается в систему. Как и в шестеренном насосе предусмотрена защита при повышении давления за счет редукционного клапана. Такая конструкция свойственна нерегулируемому роторному насосу.

Регулируемый масляный насос роторного типа имеет более совершенную конструкцию. Он обладает несомненным преимуществом, поскольку способен обеспечить постоянное давление во всем диапазоне частоты вращения коленчатого вала. Технически функция регулирования давления обеспечивается за счет изменения объема полости между ведущим и ведомым ротором при повороте статора.

Использование регулируемых насосов позволяет:

• снизить величину потребляемой мощности;
• уменьшить количество вспениваемого масла;
• уменьшить износ оборудования.

Принцип работы масляного насоса роторного регулируемого типа состоит в следующем. Увеличение частоты вращения коленчатого вала приводит к падению давления в системе, потребность в новом масле растет. Падение давления приводит к сдвиганию статора регулировочной пружиной. Положение ведомого ротора изменяется. В результате этого объем всасывающей полости увеличивается и растет производительность.

Если частота вращения коленчатого вала снижается, то уменьшается расход масла, а давление в системе повышается. Повышенное давление сжимает регулировочную пружину, которая изменяет положение статора, перемещается и ротор. В результате уменьшается объем всасывающей жидкости и снижается производительность насоса.

Масляные насосы достаточно широко используются в различном оборудовании, включая установки компании GlobeCore для обработки различных типов масел.

На этом видео видно, как циркулирует трансформаторное масло под воздействием насосов:

Причины подтекания масла из масляного насоса бензопилы.

Исключая механические повреждения масляного бачка и системы подачи масла, причин подтекания масла не много.

• Не плотное соединение подающей масляной магистрали с входным каналом масляного насоса бензопилы и слабая герметичность между отверстием масляного бачка и магистралью.
• Техническое соответствие размеров плунжера и нагнетательной камеры масляного насоса.
• Не плотное соединение подающей магистрали с выходным каналом масляного насоса к месту смазывания пильной цепи.
• Нарушение герметичности плунжерной камеры масляного насоса.

На последнем варианте остановлюсь подробнее, так как именно в случае потери герметичности плунжерной камеры и подтекает масло, а в конструкциях пил, где масляный бачок по уровню располагается выше масляного насоса, масло вытекает за пару дней простоя бензопилы.

Устранить подтекание масла из масляного насоса бензопилы можно и всё это происходит быстро, если кто хорошо владеет отвёрткой и гаечными ключами. Если у Вас бензопила прошла небольшой рабочий ресурс, то проблема решается просто.

Как я упоминал ранее, гарантия безотказной работы Вашей бензопилы обеспечивается не только соблюдением для неё оптимальных условий эксплуатации и использованием рекомендаций производителя, она также обеспечивается соответствующим качеством комплектующих деталей, а больше всего само́й качественной сборкой.

Пусть деталь будет изготовлена на высокоточном оборудовании, но когда её установят неверно или не закрепят её же с соответствующим усилием, то обещанная гарантия от производителя Вас разочарует.

Подобный масляный насос плунжерного типа, устанавливаемый на большинство моделей бензопил бюджетного варианта, прост по конструкции. Принцип его работы не отличается от работы некоторых плунжерных масляных насосов других категорий бензопил.

Я коротко опишу своими словами принцип работы масляного насоса плунжерного типа подобных моделей, что бы немного понятнее было при ознакомлении с моим методом исправления течи масла через масляный насос бензопилы.
