Ремонт коробки передач ваз 2109 видео
Содержание:
Выбираем масло
От качества и соответствия используемого трансмиссионного масла зависит работа коробки передач. Неправильный выбор смазки может привести к поломке автомобиля или сократить рабочий ресурс деталей или всего узла
По этой причине необходимо уделить особое внимание выбору масла. Лучше остановиться на одном из вариантов, рекомендованных автопроизводителем, так как такие масла удовлетворяют всем требованиям конкретного автомобиля и его частей
Автопроизводитель советует при замене масла в КПП ВАЗ 2109 использовать один из трех вариантов:
- РЕКСОЛ Т (80W-85; GL-4);
- ОМСКОЙЛ ТРАНС П (80W-85; GL-4/5);
- ВОЛНЕЗ ТМ4 (80W-90; GL-4).
Все это отечественные марки, а если вы готовы выложить больше денег за смазку для трансмиссии, выбирайте любой вариант, соответствующий параметрам GL-3 или GL-4. Главное покупать масло в проверенных местах, чтобы не попасть на подделку. Более подробно о выборе масла для ВАЗ 2109 можете прочитать в отдельной статье.
Ваз 21099 — как разобрать коробку передач
После того, как коробка снята с автомобиля, можно приступать к ее разборке. Разборка коробки переключения передач на автомобиле ваз 21099 необходима для выполнения различного ремонта по замене вышедших из строя элементов системы. Для проведения работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
Устанавливаем коробку в вертикальное положение и приступаем к разборке. В первую очередь нам необходимо снять заднюю крышку, отвернув шесть болтов ее крепления. После чего отворачиваем болт и снимаем кронштейн троса привода сцепления.
Нанося легкие удары молотком по крышке, снимаем ее со шпилек, после чего снимаем уплотнительную прокладку, расположенную между крышкой и корпусом коробки.
Включите третью или четвертую передачу, после чего отверните болт крепления вилки включения пятой передачи и затем включите ее, переместив муфту таким образом, чтобы шлицы вошли в зацепление с шестерней.
Теперь, когда шестерни вошли в зацепление друг с другом и валы, как следствие не проворачиваются, отворачиваем гайку вторичного вала, предварительно ее разконтрив. Данную гайку и последующие желательно откручивать с помощью торцовой головки, чтобы не повредить грани.
Далее отворачиваем гайку первичного вала. После чего, поддев двумя плоскими отвертками синхронизатор пятой передачи, снимаем его вместе с вилкой
Сам синхронизатор необходимо снимать осторожно, чтобы не вылезла муфта с подпружиненными шариками и они не рассыпались
Теперь снимаем блокирующее кольцо синхронизатора и вслед за ним, поддев двумя отвертками, снимаем ведомую шестерню вторичного вала.
Под шестерней будет расположен игольчатый подшипник, его необходимо снять вместе с упорным кольцом.
Далее снимаем ведущую шестерню пятой передачи, поддев аккуратно ее отверткой.
Ударной отверткой отворачиваем четыре винта крепления прижимной планки подшипников вала и снимаем ее.
Снимаем со вторичного вала втулку игольчатого подшипника и упорную шайбу, расположенную под ней.
Так же отвертками снимаем стопорные кольца подшипников первичного и вторичного валов.
С боковой части корпуса расположены три пробки фиксаторов. Накидным ключом отворачиваем их поочередно и аккуратно извлекаем шарик и пружину.
К коробке передач двумя болтами крепится задняя опора двигателя, ее нам необходимо снять, отвернув болты крепления.
- Рядом с выключателем света заднего хода, расположена пробка фиксатора задней скорости. Отворачиваем пробку и после чего немного наклонив коробку, извлекаем из отверстия пружину и шарик.
- Открутите двенадцать гаек болтов крепления картера сцепления к корпусу коробки.
- Теперь можно разъединить картера. Для этого отверткой, конец которой вставляем в специальные прорези, расположенные на стыке картеров в трех местах.
- Между ними будет расположена уплотнительная прокладка, которую снимаем и при последующей сборке меняем на новую, так как для повторного использования она не подходит.
Далее нам необходимо снять шток с вилками переключения первой и второй передачи. Для этого отворачиваем болт ее крепления и немного приподняв, снимаем.
- Таким же образом отворачиваем болт крепления штока третьей и четвертой передачи и выведя рычаг из зацепления с головкой штока, снимаем его.
- Тут же снимаем шток вилки включения пятой передачи.
Плоскогубцами извлекаем стопорное кольцо и снимаем вилку включения задней передачи.
Снимаем шестерню заднего хода. После чего обоими руками одновременно снимаем вторичный и первичный валы
Обратите внимание, что при снятие валов, внутренние кольца подшипников остаются на валах
- Снимите ведомую главную шестерню вместе с дифференциалом. После чего откручиваем три болта крепления механизма переключения передач и снимаем его.
- Произведите снятие подшипников первичного и вторичного валов. Для выпрессовки подшипника вторичного вала, используйте подходящую лопатку. Для снятия подшипника первичного вала, сначала необходимо впрессовать сальник.
- В картере сцепления расположен магнит, для сбора металлической стружки, вытащите его и очистите.
- Произведите разборку корпуса привода спидометра.
- Выкрутите из корпуса выключатель включения света заднего хода.
- Выполните разборку и снятие шарнира переключения скоростей.
На этом ремонтные работы по полной разборке коробки переключения передач на автомобиле ваз 21099 завершены. Произведите необходимый ремонт, после чего сборку выполните в обратной последовательности с учетом следующих нюансов.
Пошаговая инструкция
Водители, которые не хотят возиться со своим автомобилем пользуются услугами СТО. Процедура снятия коробки переключения передач может быть выполнена своими руками. Правда, для ее проведения понадобится помощник.
Что понадобится?
Для проведения работ с КПП автомобиль нужно загнать на смотровую яму, поднять с помощью подъемника или установить на эстакаду. Перед тем как начать процесс снятия КПП с ВАЗ 2109 необходимо слить из нее масло.
Для снятия коробки передач потребуется:
- набор ключей;
- монтировка;
- для слива масла емкость объемом около 5 литров.
Выполнять процедуру рекомендуется с помощником.
Этапы
Процедура снятия коробки переключения передач на ВАЗ 2109 включает следующие этапы:
- Перед проведением работ автомобиль нужно обесточить — отсоединить минусовую клемму на аккумуляторе.
- Далее снимается защита с картера двигателя. Для этого откручиваются винты, с помощью которых она крепится к кузову.
- Провод «массы» нужно снять со шпильки путем открутив удерживающий его болт.
- Далее освобождаем трос привода сцепления путем ослабления гаек на наконечнике тросика привода сцепления. А затем снимаем его с рычага сцепления.
Отсоединение тросика сцепления
- Следующий этап — отсоединение от стартера колодки , подводящей питающие провода.
- Далее следует отвернуть гайку и снять силовой кабель, идущий к аккумулятору, со шпильки.
- Для отсоединения стартера от корзины сцепления откручиваются три крепежные гайки.
Снятие стартера Аккуратно потянув стартер на себя, необходимо извлечь его из-под капота.
- Для выполнения дальнейших работ нужно переместиться под автомобиль. Отсоединяется тяга привода переключения скоростей от наконечника шарнира путем ослабления затяжки хомута.
- Затем отсоединяется датчик заднего хода.
Отключаем разъем света заднего хода
- Открутив крепежную гайку, отсоединяют трос от привода спидометра.
- Следующий этап — работа с растяжками. Снимать их не нужно, достаточно просто ослабить гайки их крепления к рычагам подвески.
- Затем, отворачиваются болты крепления кронштейна к кузову машины или гайка, благодаря которой крепятся растяжки к кронштейну, растяжки нужно развести в стороны, чтобы они не мешали.
- Далее вынимается шплинт гайки, с помощью которой крепится шаровая к поворотному рычагу и откручивается крепежная гайка шаровой.
- Теперь с помощью съемника выпрессовывают палец шарового шарнира из поворотного рычага стойки.
- Затем отсоединяются рулевые наконечники от поворотных кулачков.
- На следующем этапе, используя небольшую монтировку в качестве рычага, нужно упереться одним из ее концов в шарнир привода и вытолкнуть гранату из коробки.
- Сняв привод, на его место нужно установить техзаглушку, можно воспользоваться старой гранатой. Теперь можно приступать к снятию второго. Если не поставить заглушку и начать снимать второй привод, то могут сместиться шестерни дифференциала, находящиеся внутри коробки, которые потом будет сложно установить из-за того, что хвостовики гранат не смогут попасть на свои места.
- Далее откручиваются крепежные болты и снимается щиток.
Снимаем щиток После этого следует ослабить винты и гайку, благодаря которым скреплены картер сцепления и блок цилиндров.
- На следующем шаге фиксируется двигатель в подвешенном состоянии. Это необходимо сделать, так как при снятии КПП ВАЗ 2109 отворачиваются крепежные болты опор силового агрегата. Для этого на передние крылья устанавливается надежный деревянный брус, на котором будет висеть двигатель. Предварительно на крылья следует настелить материал для защиты лакокрасочного покрытия, а под брус подложить опорные бруски из дерева в районе опор передних стоек.
- Далее с помощью прочной веревки или проволоки подвешивается двигатель.
Подвешиваем двигатель Теперь нужно открутить гайки, удерживающие заднюю опору агрегата.
Откручиваем крепеж левой опоры
- Отвернув гайку, следует вынуть болт левой опоры двигателя.
- Затем отворачивают крепленые гайки мотора к КПП и снимают опору.
- Далее необходимо окончательно отвернуть все крепежные элементы с другой стороны коробки передач. Затем следует снять коробку с автомобиля, потянув ее на себя. При этом нужно действовать аккуратно, чтобы не поломать корзину сцепления.
Процедура снятия КПП на ВАЗ 2109 своими руками завершен. Далее можно продолжать ремонтные работы.
КАЧЕСТВО РЕМОНТА
Качество зависит от опыта мастера, который производит ремонт, а также качества оригинальных запасных частей. Наш автосервис получает запчасти напрямую с завода в Тольятти. Поэтому качество ремонта у нас высокое, а цена низкая. Еще одним главным показателем качества нашей работы является гарантия. Для каждой отремонтированной КПП мы предоставляем гарантию на 10 000 км пробега.
РЕМОНТ КПП НА АВТОМОБИЛЕ
Автомобиль ВАЗ 21099 имеет механическую КПП традиционной для ВАЗов конструкции с тремя параллельными валами. Эта конструкция простая и ремонто-пригодная. Одна из главных причин обращения в ремонт является износ деталей от интенсивной эксплуатации. Коробка передач является одним из важнейших узлов автомобиля, поэтому при появлении неисправностей сразу нужно провести ремонт КПП.
Замена и регулировка кардана кулисы КПП
Итак, если не работает только задний ход, а все остальные режимы не дают сбоев, то вам потребуется заменить кардан кулисы и отрегулировать его. Для этого подготовьте новую запасную часть, сальник вала выбора скоростей, набор ключей, молоток и несколько отверток разного размера.
Работу проводите по инструкции:
Установите машину на эстакаде или над ямой. Снизу найдите КПП и ослабьте болты хомута на тяге ее привода. Полностью снимите привод со штока.
При помощи отвертки оттяните пыльник в сторону агрегата. Часто во время выполнения этого шага пыльник полностью повреждается, в таком случае его можно снять, а потом установить новый
Открутите на кардане кулисы фиксирующий винт.
Осторожно сбейте кардан с вала помощи молотка. Снимите пыльник, если вы его не повредили ранее
Поставьте новый сальник на вал скоростей.
Установите новый пыльник, насадите кардан на вал так, чтобы положение фиксирующего винта совпало с углублением на валу.
Затяните фиксирующий винт, наденьте тягу на шток, но не затягивайте хомут.
Чтобы провести регулировку попросите помощника перевести рычаг КПП в положение нейтраль и на небольшое расстояние вправо. В таком положении он должен держать его, пока вы будете затягивать хомут.
Если причина отказа в работе задней передачи скрывалась в кардане каретки, то проблем после этого ремонта у вас больше не будет.
Демонтаж коробки
Если в коробке передач вы смогли услышать непонятный шум, автомобиль стал плохо поддаваться переключению скоростей или вовсе не хочет трогаться с места, вам может потребоваться снимать данный механизм. Ремонт своими руками транспортного средства ВАЗ 2109 можно произвести в любом гараже, имея под рукой все необходимые инструменты. У ВАЗ 2109 довольно сложное снятие коробки передач, поэтому к данной процедуре следует подготовиться заранее.
Коробка находиться достаточно глубоко, поэтому снимать ее в одиночку практически не получится. В данном случае могут потребоваться специальные ломики, помощь других людей и некоторые инструменты, для того чтобы правильно ее отсоединить. В целом, можно обратиться за помощью в сервисный центр, где обслуживание произойдет с применением специальной техники. Но, можно отремонтировать и самостоятельно, достав ее аккуратно, не повредив другие важные детали.
Снятие коробки передач ВАЗ 2109
Первым делом, необходимо снять брызговик и защиту картера двигателя (если установлена).
слить масло с коробки, сорвать гайки приводов и колеса. Если снятие происходит на яме, необходимо поддомкратить и вывесить переднюю часть автомобиля на «козелках» или других надежных подставках. Обязательно нужно отключить клеммы аккумулятора. Следующий порядок таков:
– снимаем трос сцепления
отключаем трос спидометра;
– на поднятом автомобиле, откручиваем шаровые опоры (рекомендуется открутить два болта крепления шаровой к «кулаку»);
– срываем и снимаем левую продольную растяжку;
– с помощью помощника, выдернуть привода из коробки – один натягивает монтировкой внутреннюю гранату
(для предотвращения разбора привода в другом месте), второй резко дергает за колесо, выдергивая привод из коробки (после снятия одного привода, во избежание проворота и рассыпания дифференциала, необходимо вставить в коробку специальный стопор или старую гранату);
– открутив центральные гайки приводов, снять их;
– снять стартер ,
отключить массовый провод
и разъем датчика включения задней скорости
от коробки, защитный кожух маховика снизу
и отсоединить кулису переключения передач (предварительно наметив положение);
– затем поочередно открутить четыре точки крепления коробки передач к двигателю;
– обязательно необходимо зафиксировать двигатель, подперев его через гидравлический домкрат снизу, или вывесив, оперев на стаканы лонжерона;
– придерживая коробку, открутить и снять все опоры («подушки») крепления КПП к кузову;
– вдвоем с помощником, слегка пошатывая, попробовать отвести коробку в сторону от двигателя, ей необходимо около10 см для того, чтобы первичный вал вышел из диска и корзины сцепления;
– при снятии следует соблюдать осторожность, и не повредить первичным валом лепестки корзины сцепления.
Установка
Установка МКПП ВАЗ 2109 производится после устранения всех проблем и дефектов.
Необходимо удостоверится в исправности всех узлов и деталей (диск сцепления, корзина, выжимной подшипник и так далее), проверить центровку комплекта сцепления, смазать шлицевое соединение первичного вала и фланца выжимного подшипника. При установке коробки переключения передач, необходимо воспользоваться помощью помощника и выполнить следующие действия:
- двигатель, зафиксированный с помощью домкрата или растяжки, приспустить на 10-15 град;
- поднять и вставить коробку до упора (недопустимо стягивание коробки и двигателя болтами, необходимо вручную добиться плотной посадки КПП вплотную к двигателю);
- затянуть четыре основные точки крепления и установить опору КПП;
- одеть и отрегулировать трос сцепления (педаль сцепления, должна находиться на 1 сантиметр выше тормозной педали);
- установить и подключить стартер и датчик задней скорости;
- поставить защиту маховика, трос спидометра и массовый провод;
- подключить и отрегулировать механизм переключения передач (поставить по метке или поставить рычаг выбора передач, по «нейтрали», на первую скорость);
- собрать ходовую часть (вставить привода, прикрутить шаровые опоры, установить растяжки);
- опустить автомобиль на колеса, затянуть их и центральные гайки приводов (усилие 23 -25 кгм, примерно длинна рычага 1-1.5 м);
- залить масло до уровня.
Снимаем коробку с машины
Для того чтобы начать ремонтные работы, следует разобраться, как снять коробку с автомобиля ВАЗ. Сделать это можно только в положении снизу, поэтому обязательно наличие смотровой ямы или подъёмника. Надежнее, если коробку снимают два человека, потому как двух рук может попросту не хватить.
Подготавливаем необходимый инструментарий для всех последующих операций:
- комплект гаечных ключей и головок;
- 2 отвертки: плоская и фигурная;
- резиновый молоток, зубило;
- небольшой магнит;
- герметик;
- фиксатор резьбы (клей);
- съёмник сальников;
- монтировка;
- ёмкость, чтобы слить масло (до 5 л).
Начинаем снятие коробки передач ВАЗ под капотом. Для начала обязательно обесточиваем авто путем снятие минусовой клеммы на АКБ. Снимаем защиту с картера мотора. Она крепится к кузову на винтах, а его масса затянута на шпильке болтом. Откручиваем его, после чего ослабляем гайки, которые держат тросик привода сцепления, и снимаем тросик с рычага сцепления.
Далее отсоединяем от стартёра подпитывающие колодки проводов, откручиваем гайку и снимаем со шпильки кабель от аккумуляторной батареи. Затем стартёр отсоединяется от корзины сцепления (нужно отвинтить 3 гайки). Теперь тянем стартёр на себя и извлекаем его.
Следующий шаг: перемещаемся в смотровую яму или под подъёмник. Находим хомут, что соединяет тягу привода переключения скоростей и наконечник шарнира. Ослабляем хомут и отсоединяем тягу. Далее извлекаем разъём датчика света заднего хода и трос от спидометра.
После этого нужно развести растяжки подвески путем ослабления гаек крепления к рычагам и болтов крепления к кронштейну. Отвинтив гайку крепления шаровой опоры к поворотному рычагу, следует вынуть палец шарового шарнира из рычага поворота стойки. Далее поворотные кулачки рассоединяются с рулевыми наконечниками.
Следующий этап: выталкиваем гранату (сердцевину) из КПП, упираясь концом монтировки в шарнир привода. После снятия первого привода в полость, что осталась, нужно вставить какую-то заглушку, чтобы не сместились шестерни в дифференциале (главном механизме КПП, который отвечает за разделение мощностей). Откручиваем болты крепления щитка и снимаем его, а также ослабляем винты и гайку, скрепляющие картер сцепления и блок цилиндров.
Далее необходимо подвесить двигатель, ведь одновременно со снятием КПП откручиваются болты опор движка. Подпираем его домкратом или деревянным брусом. Придерживаем КПП, откручиваем все крепёжные «подушки», которыми коробка крепится к кузову.
Замена коробки
Замена коробки на ваз 2109 выполняется в два этапа это – снятие старой коробки и установка на ее место новой, начнем по порядку, со снятия:
- Сначала снимаем брызговик, затем защиту картера (если она имеется)
- Сливаем масло с коробки (если оно там есть, лучше перестраховаться)
- Срываем гайки приводов и колес
- Когда снятие выполняется на яме, тогда необходимо приподнять домкратом и вывесить на «козелках» (либо больших деревянных чурках) переднюю часть машины
- Нужно непременно отключить (снять) клеммы аккумулятора
- Далее снимаем трос сцепления
- И отключаем трос спидометра
- Затем, на поднятой машине, откручиваем ее шаровые опоры (рекомендуем откручивать два болта, крепящих шаровую к «кулаку» на фото болты отмечены стрелками)
Выкручиваем болты, которыми шаровая прикреплена к кулаку
Затем срываем и снимаем с машины левую продольную растяжку
Срываем и вынимаем продольную растяжку, ее крепления обозначены красным цветом
Теперь зовите помощника, чтобы выдернуть оба привода из коробки, помощник пусть внутреннюю гранату натягивает с помощью плоской монтировки (чтобы не возиться со снятием привода), а вы резко дергаете за колесо, чтобы вытащить привод из коробки
Помощник выдавливает гранату плоской монтировкой
- Откручиваем центральные гайки обоих приводов и снимаем их
- Далее снимаем стартер
Откручиваем крепящие болты стартера
Отключаем массовый провод Снимаем разъем с датчика включения заднего хода От коробки откручиваем снизу защитный кожух маховика Отсоединяем кулису рычага переключения передач (важно не забыть предварительно, наметить ее положение)
Откручиваем и стаскиваем кулису, наметив непременно ее положение
Затем надо поочередно открутить все четыре точки, в которых крепится к двигателю коробка передач Важно обязательно зафиксировать двигатель, либо подпереть его гидравлическим домкратом снизу, либо вывесив через доску, которая опирается на стаканы лонжерона, чтобы на ваз 2109 снять коробку Придерживая коробку, откручиваем и снимаем все опоры (и «подушки») крепления КПП своими руками Затем с помощником вдвоем, слегка пошатывая, отводим коробку от двигателя в сторону, необходимо около 10-ти сантиметров, чтобы первичный вал освободился и вышел из диска сцепления и корзины Выполняя снятие надо быть очень осторожными, чтобы не повредить лепестки корзины сцепления первичным валом На ваз 2109 снятие коробки передач завершено
Снятие коробки занятие трудоемкое, поэтому чтобы избежать повторного снятия через пару дней, заодно:
- Необходимо проверить исправность всех узлов и частей (таких как диск сцепления, выжимной подшипник, корзина, и так далее)
- Так же проверить центровку всего комплекта сцепления, и смазать шлицевые соединения первичного вала, а так же фланца выжимного подшипника
Теперь вопрос на ваз 2109 как снять коробку закрыт.
Ставим на место новую коробку
Замена коробки передач на ваз 21093 на новую, после снятия старой.При этом точно обойтись без помощи напарника и выполнения таких действий:
- Мотор, зафиксированный домкратом либо растяжкой, приспускаем на 10-15градусов
- Поднимаем и вставляем новую коробку до упора (при этом не допускается стягивание коробки с двигателем болтами, вам необходимо вручную плотно посадить коробку впритирку к двигателю)
- Затягиваем четыре точки крепления
- Затем устанавливаем опоры (подушки) КПП
- Надеваем и регулируем длину троса сцепления (при этом педаль сцепления, располагается на 1сантиметр выше, чем тормозная педаль)
- Устанавливаем и подключаем стартер и датчик включения задней скорости
- Ставим на место защиту маховика, потом трос спидометра и за ним массовый провод
- Подключаем и регулируем механизмы переключения передач (ставим по отметке рычаг выбора передач или по «нейтрали», ориентируясь на первую скорость)
- Собираем ходовую часть (вставляем приводы, прикручиваем шаровые опоры, устанавливаем растяжки)
- Опускаем машину на колеса, затягиваем центральные гайки приводов (с усилием в 23 -25 килограмма на метр, примерная длинна рычага около1-1.5метра)
- Заливаем масло до уровня, (если не сливали, тогда свежее)
Наша инструкция по замене окончена, процедура доступна и выполнима без обращения на СТО, непонятные вопросы по поводу замены прояснит видео.
Разборка
Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.
- Зачистите и тщательно отмойте все наружные поверхности коробки передач.
- Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
- Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
- Извлеките старую уплотнительную прокладку. Она пойдет под замену.
- Включите любую из двух передач — 3 или 4.
- Открутите болт, который удерживает 5 передачу, после чего включите ее.
- Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
- Открутите гайку на вторичном валу, а затем и на первичном.
- Снимите синхронизатор 5 скорости вместе с вилкой.
- Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
- Снимите кольцо блокировки синхронизатора 5 скорости.
- Извлеките ведомую шестерню 5 скорости со вторичного вала.
- Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
- Снимите сам игольчатый подшипник с шестерни 5 скорости.
- Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
- Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.
Ювелирная работа
- Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
- Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
- Снимите заднюю опору двигателя.
- Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
- Демонтируйте крепежные болты картера сцепления и картера коробки.
- Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
- Снимите картер коробки передач.
- Открутите болт крепления вилки переключения 1 и 2 скоростей.
- Снимите вилку и шток.
- Открутите болт крепления вилки 3 и 4 скоростей.
- Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.
Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом

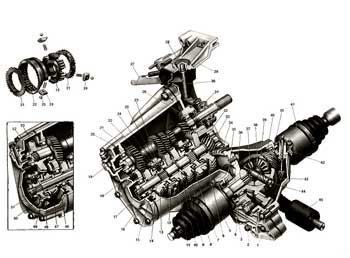

Разобранная КПП
На что обратить внимание
Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109
Попутно обращаем внимание на следующие моменты:
- Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
- Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
- Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
- Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
- Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
- Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
- Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.
Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.
https://youtube.com/watch?v=cgCFhYP17
В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.
Загрузка …
