С каким усилием затягивать ступичную гайку

Нюансы замены элемента при помощи съемника

Для того, чтобы облегчить процесс извлечения старого подшипника, имеет смысл использовать предназначенный для этой цели съемник. Кроме того, применение этого инструмента позволяет удалить использованную деталь, не разбив ее при этом.

Чтобы произвести снятие элемента таким образом, лапки инструмента необходимо вставить в специальные проточенные пазы, которые имеются в ступице, а затем вытащить кольцо. Если сделать это одним только съемником не получается, то нужно воспользоваться отверткой с плоским наконечником. С ее помощью можно поддеть кольцо, после чего снять его будет значительно легче. Затем нужно снять сам подшипник и произвести зачистку образовавшихся зазубрин.

Для запрессовки нового элемента точно так же можно воспользоваться съемником. Применение этого инструмента позволяет намного упростить процесс выполнения работы, и позволит сэкономить время и силы. Однако работать с ним следует предельно аккуратно, при этом нужно обладать определенными техническими навыками.

В заключение нужно сказать, что рассмотренная в этом материале процедура хоть и не относится к разряду сложных, однако имеет свои тонкости, которые обязательно должны учитываться при работе.

Замена радиатора печки ВАЗ 2107

Если в процессе езды Вы заметили, что в передней подвеске что то гудит, то скорее всего проблема в ступице переднего колеса, в подшипнике. Подшипник передней ступицы можно заменить своими руками, но для этого потребуется определенный опыт..

Потребуется. включить первую передачу и подставить под колеса башмаки. Приготовить узкое зубило, головку «на 30», щипцы, надфиль и стандартный набор инструментов. Замену ступичного подшипника можно провести на ровной площадке, но удобнее – на смотровой канаве или подъемнике.

Порядок действий :

1. Снять колпак ступицы.
2. Расправить вмятый буртик гайки подшипника ступицы в двух местах, используя узкое зубило.
3. Ослабить гайку подшипника ступицы с помощью головки «на 30». Головка и вороток должны быть достаточно прочными, чтобы передать необходимое усилие.

Ослабить болты крепления колеса, а затем вывешиваем оба передних колеса, в противном случае стабилизатор поперечной устойчивости будет мешать демонтажу, поджимая элементы подвески вверх. Снять колесо, направляющую тормозных колодок вместе с суппортом и тормозной диск (подвязать их, чтобы они не висели на тормозном шланге).

1. Снять шайбу, отвернув гайку подшипника ступицы до конца.
2. Вставить в два отверстия тормозного диска болты (длиной около 130мм. с резьбой М12×1,25мм). Ввернуть болты в отверстия ступицы на глубину, равную ее толщине.
3. Выпрессовываем ступицу резкими ударами тормозным диском по головкам болтов.
4. Отвернуть крепление шаровой опоры к поворотному кулаку и вывести ШРУС из отверстия подшипника.

1. Другой способ снятия ступицы требует вначале отсоединить шаровую опору, а затем вывести ШРУС из ступицы.
2. Выбить ступицу из поворотного кулака через выколотку из мягкого металла, проворачивая ее.
3. Снять стопорное кольцо с помощью щипцов.
4. Выпрессовываем подшипник в чашку, используя съемник, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака.

1. Очень часто при выпрессовке ступицы на ней остается кольцо подшипника, которое трудно снять. Для этого можно воспользоваться съемником, если его лапы войдут в две небольшие проточки на ступице.
2. В противном случае поддеваем отверткой и снимаем грязезащитное кольцо и зубилом сдвигаем кольцо подшипника.
3. Снимаем кольцо и при необходимости надфилем зачищаем забоины на ступице.
4. Устанавливаем грязезащитное кольцо и закерниваем его на ступице.

Очищаем и смазываем внутреннюю поверхность поворотного кулака. Съемником запрессовываем новый подшипник в поворотный кулак. При этом большая шайба съемника опирается изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие только через наружное кольцо. Устанавливаем стопорное кольцо. Съемником запрессовываем ступицу в подшипник. Теперь шайбы съемника упираются во внутреннее кольцо подшипника и ступицу.Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника предписанным моментом и обязательно стопорим замятием буртика.

В заключении хотелось бы отметить, что замена подшипника ступицы на новом автомобиле дело не сложное, но если детали подвески много лет, то снять ступицу и другие элементы будет весьма проблематично. Замена подшипника ступицы показан на видео:

Когда это нужно и зачем

И так, у вас в первый раз в жизни, пробито колесо. Но вы не раз видали, как его нужно менять, а возможно и сами проделывали эту операцию, под чьим-либо чутким руководством.

Вы смело отвинчиваете пробитое колесо, ставите запаску, и все уже вроде позади, но, не рассчитав молодецких усилий, вы при затяжке, зарываете болт или шпильку.

Ну а дальше, нужно либо греть и выкручивать сорванный болт, или высверливать остаток, этого самого болта или шпильки, если наружу ничего не торчит, и выкрутить невозможно. В общем, это целая куча неприятностей.

Обратите внимание

С другой стороны, недозатянутый болт, или гайка, особенно на автомобилях отечественного производства, где крепежных элемента, часто всего четыре, это серьезная угроза, на дороге.

Поэтому, затягивать колесные болты, в щадящем режиме, категорически не рекомендуется. Как говорится, жизнь, да и машина, всяко дороже.

А проблемы с колесом, во время движения, это авария процентов на девяносто как минимум.

Что делать и как быть

Есть два варианта, выхода из создавшейся ситуации. Первый вариант, подходит для опытных водителей, коим они успешно пользуются. Заключается он, в затяжке болта или гайки на колесе, до первого хруста. Этот способ, обладает высокой универсальностью, несмотря на кажущуюся простоту и ненадежность. Но тут вся загвоздка, в слове опытный, каждому автомобилисту, как бы мрачно это не звучало, до уровня опытного, нужно еще дожить. А значит как-то из этой ситуации нужно выходить.

Второй вариант, это узнать в документации на автомобиль, или же в интернете, на соответствующих ресурсах, момент затяжки колесных болтов, именно для вашего автомобиля. Сразу предупреждаем, не производителя, а конкретной модели, это очень разные вещи. Только некоторые японские производители, могут похвастаться тем, что у них момент затяжки колесных болтов, одинаков для разных моделей машин.

Когда вы установили требуемую характеристику для вашего автомобиля, вам остается лишь сходить в автомагазин, и приобрести динамометрический ключ. Этот нехитрый инструмент, способен показывать прилагаемое усилие, а значит, вы не переусердствуете и не сорвете крепление, будь-то болт, или шпилька.

Ну и, конечно же, этот самый динамометрический ключ, следует возить собой, рядом или вместо балонника. Вот такой, вариант избежать неприятных ситуаций с установкой колес, для неопытных водителей.

Ибо если вы сорвали болт, или шпильку, дома в гараже, это одно дело, а если это произошло на обочине трассы, в паре сотен километров, от родного очага, это совсем не есть хорошо. А главное, это может оказаться, очень не дешево.

Заключение

И так, проблема затяжки колесных болтов, это очень серьезный и ответственный момент. И если для автомобилиста с опытом, здесь редко возникают какие-то проблемы, то новичку придется постараться, чтобы этих проблем избежать. Не достаточно затянутый болт на колесе, или гайка, разницы особой в данном случае нет, это очень серьезная, хотя и потенциальная проблема, и угроза во время движения. Для того чтобы не сорвать болт или шпильку, и в достаточной степени затянуть колесные болты либо гайки, используют динамометрический ключ. Кроме того, нужно знать момент затяжки колесных болтов, именно для вашего автомобиля.

Кстати говоря, в основном, это проблема характерная для легковых автомобилей, ибо на грузовые машины, сегодня часто устанавливают самозатягивающиеся гайки.

И еще один совет, если вам, на шиномонтаже, завинчивали колеса, при помощи пневматического ключа, не поленитесь, после выезда, возьмите, хоть балонник, хоть динамометрический ключ, и доведите крепления до нужной степени затянутости, ведь жизнь дороже, а именно пневмоключ, часто недозатягивает болты или гайки. Вот и все, счастливых вам дорог.

Видео: Затяжка колесных болтов и динамометрический ключ

Читайте еще:

Як підібрати профіль для світлодіодної стрічки

Світлодіодні стрічки, які перевищують за потужністю показник 10 ват, або на одному метрі погонному мають світлодіодами типів 3528, 5050, 5014, 2835 в розмірі 120-240 одиниц

Ремонт крыши частного дома своими руками

Говорят «Мой дом, моя крепость», а у каждой «крепости» есть крыша, которую нужно периодически просматривать на предмет изменений и поломок. Когда крыша в доме начинает своим владел

Как избавиться от коррозии на выкованных воротах?

Для установки эксклюзивных металлических дверей на улице используется способ горячей ковки. Независимо от качества материал подвержен влиянию окружающей среды, поэтому появление рж

Сваи — это несущие элементы любой конструкции, которые принимают основную нагрузку. Применяют подобные элементы чаще всего в строительстве.

Как можно отрегулировать ступичный подшипник

Далее разберём теорию и практику по регулировке. Выделим несколько важных моментов перед началом работ по регулировке:

• Подтяжка выполняется через определенный пробег.
• Диагностика состояния запчасти производится на каждой оси.
• Большая часть дефектов возникает вследствие естественного износа элементов.
• Вследствие больших механических нагрузок обоймы теряют округлость, что приводит к заклиниванию.

Понятие осевого зазора

Данная величина относится к первым, которая регулируется при обслуживании ступичного узла. Осевой зазор — это смещение в осевом направлении на определенное расстояние, при котором внешняя обойма сдвигается относительно внутренней с минимальным усилием.

Осевое расстояние определяет момент затяжки, с которым прижимается сборка. Этот параметр часто используют при расчете величины усилия закручивания гайки. Перетянутый сильным моментом подшипник имеет нулевой осевой показатель, что чревато перегревом при нагрузке.

В ступичных регулируемых узлах, процесс изменения осевого зазора происходит путём подтяжки гайки и измерения зазора.

Люфт и осевое смещение

Для роликов, шариков важно наличие определенного зазора. Это связано с тепловыми нагрузками, влияющими на узел во время его работы

Увеличение температуры влечет расширение металлических элементов.

Нулевой люфт:

Это верная дорога к преждевременному износу. Из-за отсутствия расстояния элементы испытывают чрезмерное трение. Компенсировать величину способен осевой люфт.

Большой люфт:

Факт наличия большого зазора будет способствовать постепенному разбиванию подшипника, тел качения и дорожек.

Вывод:

Размер осевого люфта в регулируемых узлах изменяется подтяжкой контргайки, а так же изменением ширины распорной втулки между двумя однорядными коническими подшипниками.

Подтягивая или отпуская гайку, подбирается оптимальный показатель свободного хода, требуемый для стабильной работы. Далее практика – как проверить и отрегулировать осевой зазор.

Проверка и регулировка осевого зазора

Измерения продольного смещения необходимо для предотвращения перетягивания, чрезмерного нагрева тел качения. Для процедуры понадобится:

1. штатив магнитный для крепления измерительного прибора;
2. динамометрический ключ;
3. индикатор часового типа.

Обязательно к прочтению:

Наличие микрометрического индикатора позволяет точно определить значение зазора и отрегулировать его. Затяжка выполняется динамометрическим ключом для контроля предельного момента, который, как правило стандартизирован для каждой модели авто.

Порядок работ:

1. Ослабить болты переднего или заднего колеса (зависит, где производится проверка).
2. Приподнять кузов домкратом.
3. Снять колесо, в отверстие крепления болта вкрутить штангу фиксации измерительного прибора.
4. Надеть индикатор на приспособление. Упереть ножку в торец цапфы.
5. Перемещая ступицу измерить отклонения стрелки. Разница между крайними положениям стрелки = осевой зазор.

При превышении величины необходимо произвести регулировку:

1. Затягивать гайку динамометрическим ключом на 20-25 градусов.
2. Поворачивать колесо в обоих направлениях.
3. Проверить осевой люфт.
4. Повторять операцию до тех пор, пока зазор не будет в допуске.
5. Застопорить крепеж вдавливанием грани в паз (законтрить).
6. Затянуть колесо болтами с нужной силой.

Посмотрите полезное видео:

Момент затяжки – зачем его соблюдать

Усилие затяжки – это сила, с которой фиксирующая гайка завинчивается по резьбе полуоси, цапфы. Правильно подобранный момент обеспечивает требуемую компенсацию осевого расстояния, исправную работу всей системы. Вследствие этого:

1. исключается угловое смещение обойм;
2. снижается износ шариков, роликов, дорожек;
3. равномерно распределяются нагрузки колеса;
4. существует запас на тепловое расширение при работе;
5. увеличивается пятно контакта тел качения при продольных нагрузках.

Должное осевое расстояние обеспечивает правильный натяг крепления. Несоблюдение момента ведет к ряду проблем:

1. перегрев;
2. подклинивание ступицы;
3. усиленный износ металла из-за чрезмерного трения;
4. выдавливание смазочного материала из рабочей поверхности.

Недотянутый подшипник колеса приводит к полной деформации и быстрому износу.

Подробная статья о моменте затяжки:

Для изучения темы рекомендуется прочитать материал: Момента затяжки ступичного подшипника.

Пошаговая инструкция

1. С помощью плоской отвертки снимаем колпачок ступичной гайки.

2. Отпускаем ступичную гайку с помощью головки на тридцать. Гайка затянута с большим усилием, поэтому на вороток можно одеть трубу чтобы тянуть через больший рычаг.

3. Отпускаем колесные болты и поддомкрачиваем машину.

4. Выкручиваем полностью колесные болты и снимаем колесо.

5. Теперь необходимо снять тормозной барабан. Для этого выкручиваем шпильки барабана с помощью глубокой головки на семь. Далее вкручиваем шпильки барабана только в другие отверстия. Делать это нужно равномерно, закручивая по чуть-чуть каждую шпильку. В процессе закручивания вы увидите, как барабан отходит.

После того как закрутили полностью шпильки, выкручиваем их и снимаем барабан руками. Если не идет, можно ударить киянкой с обратной стороны.

Если кому трудно представить как это сделать, смотрите видео.

6. После снятия барабана выкручиваем полностью ступичную гайку и снимаем шайбу.

7. Одеваем съемник и стягиваем ступицу с вала. Она сидит не сильно.

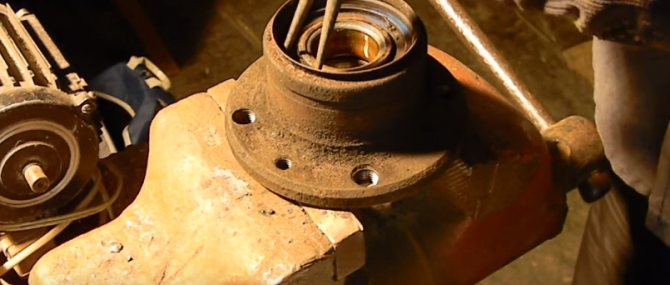

8. Снимаем стопорное кольцо подшипника.

9. Снимаем кольцо на ступице. Зажимаем ступицу в тиски и тупым зубилом сбиваем.

Кольцо нужно снять для последующей выпресовки подшипника.

10. Подбираем головку по размеру подшипника, вкладываем ее в ступицу, зажимаем все в тиски и сжатием выпресовываем подшипник. Он дойдет до губки тисков и упрется. Ставим проставки к примеру как на фото ниже и выпресовываем полностью.

А вообще если у вас есть под рукой СТО, то лучше отнести ступицу на замену подшипника. На прессе ребята сделают за 5 минут.

11. Очищаем посадочное место подшипника от грязи и ржавчины.

12. Смазываем маслом место посадки подшипника.

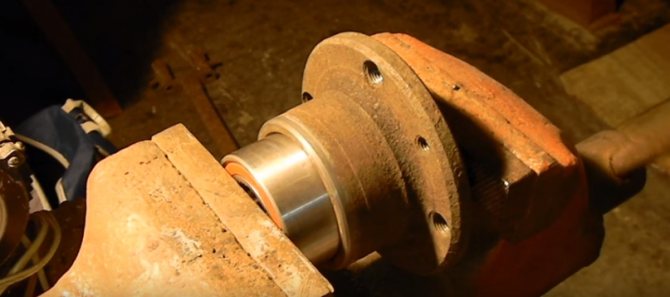

13. Ставим подшипник в ступицу, зажимаем в тиски и запресовываем заподлицо со ступицей. Следите чтобы в начале подшипник пошел без перекоса.

Далее подставляем старый подшипник как обойму и запресовываем до упора.

14. Устанавливаем стопорное кольцо.

15. Устанавливаем кольцо. Через проставку бьем молотком чтобы оно село на свое место.

16. Одеваем ступицу на вал и наживляем ступичную гайку.

17. Затягиваем ступичную гайку с моментом 185–225 Нм. Если динамометрического ключа нет, то затягиваем рычагом 1 метр усилием в 2 раза превышающим затяжку колесных болтов.

Следите чтобы машина не упала с домкрата, лучше подставить упор.

18. После затяжки гайки, закерниваем чтобы не открутилась.

19. Дальше сборку делаем в обратном порядке:

• устанавливаем барабан
• ставим колесо
• закрываем колпачком гайку

На работу уходит около часа времени.

Размер подшипника передней ступицы Ваз 2108

Любая запасная часть современного автомобиля должна быть безукоризненно подобрана под посадочные и технологические размеры.

К большому сожалению, производитель не всегда учитывает особенности применения материалов в запасных частях, что сказывается на их сроке службы, надежности, в конце концов, безопасности движения.

Ходовая часть автомобиля подвержена огромным нагрузкам, поэтому не уделять внимание соответствию заводских размеров с заменяемыми, просто нельзя

Размер подшипника передней ступицы ВАЗ 2108

Если браться за этот вопрос конкретнее, то ходовая часть автомобилей популярных моделей и марок чаще всего страдает от некачественных запасных частей. Сначала рассмотрим эту проблему на примере подшипника передней ступицы ВАЗ 2108.

Казалось бы, ничего сложного нет — у ступицы есть свои стандартные размеры, которым должен соответствовать роликовый подшипник:

внутренний диаметр — 34 мм;наружный диаметр — 64 мм;

ширина подшипника — 37 мм.

Только по этим параметрам уже можно подобрать подшипник, которых отечественные заводы выпускают тысячами. Производители из Китая активно в этом помогают, предоставляя продукцию не самого лучшего качества, которая не выдерживает никакой критики.

Ни марка стали, ни количество шариков ни динамические показатели таких подшипников не соответствуют стандартам. Встречаются подшипники вообще без маркировки, и находятся особо рачительные владельцы, которые их покупают.

Такие подшипники сгорают за 1000 км и рассыпаются просто на ходу.

Особенности выбора подшипника ступицы ВАЗ 2108

Естественно, что мы не сможем проверить динамическую нагрузку на обоймах подшипника и на каждом его шарике. Но нужно запомнить, как Отче Наш, что:

• подшипник ступицы ВАЗ 2108 имеет маркировку 25 69 07;
• по международной системе маркировки он обозначается 53 20 66 DA;
• подшипник имеет массу 0,445 кг;
• диаметр шарика — 9,525 мм;
• количество шариков — 28.

Сложность выбора подшипников состоит в том, что это не расходная деталь, и меняется она не так часто, как поршневые кольца, или сайлент-блоки. Поэтому некоторые производители не утруждают себя изготовить даже человеческую упаковку. Кроме того, подшипник, применяемый в ступице переднего колеса ВАЗ 2108 — необслуживаемый, а это значит:

• подшипник не требует смазки;
• не требует преднатяга;
• не требует регулировок при установке и эксплуатации;
• должен иметь очень высокий ресурс.

Конструкция ступичных подшипников для ВАЗ 2108

Все автомобили ВАЗ комплектуются только тремя видами ступичных подшипников — подшипники ступицы переднеприводных автомобилей ВАЗ, подшипники ступицы задних колес, и подшипники ступиц автомобилей Калина и Гранта, которые отличаются меньшими размерами.

Все подшипники ВАЗ относятся к типу HUB-1, а этот тип характеризует конструкция и особенности установки. Подшипник имеет двухрядную конструкцию, представляет вид шариковых радиально-упорных подшипников с закрытыми рабочими поверхностями и не имеет фланцев для крепления к ступице.

Производители и цены подшипников ступицы ВАЗ

Эти подшипники относят к среднему ценовому сегменту, поэтому спрос на них очень высок. Из-за этого часто можно встретить подделки, о которых мы упомянули. Тем не менее, переход завода ВАЗ на подшипники такого типа, вместо роликовых, старого образца, позволил выбирать подшипники не только отечественного производства, но и многих других зарубежных заводов.

Основная процентная доля подшипников, применяемых на автомобилях ВАЗ, лежит на отечественном производителе, среди которых можно выделить несколько заводов:

1. Саратовский подшипниковый завод (SPZ) — 28%.
2. «Волжский стандарт» — 2%.
3. Самарский завод СПЗ9 — 8%.
4. «Лада Имидж» — 7%.
5. Вологодский подшипниковый завод VBF — 4%.

Отметим только, что «Лада Имидж» поставляет продукцию на конвейер завода непосредственно, а СПЗ имеет наибольшую долю на рынке запасных частей.

По качеству изготовления ничего конкретного сказать нельзя, потому что на каждом заводе могут быть сбои, но даже если подшипник оказался некачественным, предприятие должно его заменить.

Цены на подшипники передних ступиц ВАЗ 2108 редко превышают 250 рублей за штуку, а импортные модели могут стоить немного дороже, но и качество у них соответствующее.

Так, подшипники Kraft, SCT, Trialli, LGR могут стоить порядка 300-350 рублей, но это производители с мировым именем, и на качество подшипника можно рассчитывать однозначно. Выбирайте правильные подшипники, и пусть ваша восьмерка уверенно катится вперед!

• Регулировка сцепления Ваз 2109
• Схема электрооборудования Ваз 2105

Что такое затяжное усилие и как его узнать?

Моментом затяжки называют показатель усилия, который необходимо приложить для резьбовых соединений в процессе их завинчивания. Если крепеж был закручен с прикладыванием небольшого усилия, чем это было нужно, то при воздействии различных механических факторов резьбовое соединение может не выдержать, теряется герметичность скрепленных деталей, что влечет за собой тяжелые последствия. Так же и при чрезмерном усилии, резьбовое соединение или скрепляемые детали могут попросту разрушиться, что приведет к срыву резьбы или появлению трещин в конструкционных элементах.

Каждый размер и класс прочности резьбовых соединений имеет определенный момент затяжки при работе с динамометрическим ключом, который указывается в специальной таблице. При этом обозначение класса прочности изделия располагается на его головке.

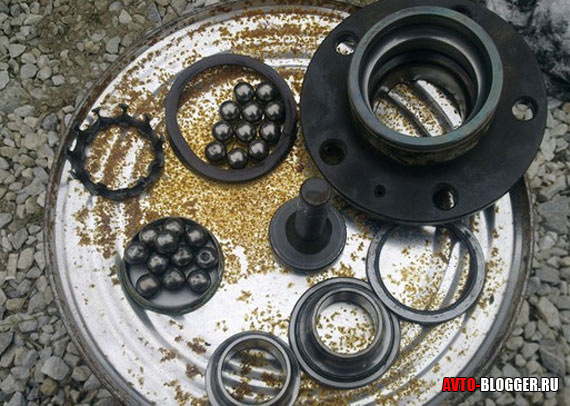

Типы, конструкция и особенности подшипников ступицы

Для установки ступиц на оси используются подшипники качения, которые при высокой прочности и надежности обеспечивают максимальное снижение сил трения. В общем случае конструкция подшипника проста: это два кольца — наружное и внутреннее — между которым расположен ряд тел качения, заключенных в сепаратор (сетку из металла или пластика, обеспечивающую правильное расположение тел качения). Внутреннее пространство заполнено консистентной смазкой, щели между кольцами закрыты крышками, предотвращающими утечку смазки и загрязнение внутренней части подшипника. Устройство различных типов подшипников может отличаться, о чем сказано ниже.

Ступичные подшипники классифицируются по конструкции и используемым телам качения, а также по направлению воспринимаемой нагрузки.

По используемым телам вращения подшипники бывают:

• Шариковые — качение происходит на стальных шариках;
• Роликовые — качение осуществляется на роликах конической формы.

При этом по расположению тел качения подшипники делятся на две группы:

• Однорядные;
• Двухрядные.

В первом случае между кольцами располагается один ряд шариков или роликов, во втором — по два ряда.

По нормальному для них направлению нагрузки подшипники ступицы бывают:

• Радиально-упорные;
• Радиально-упорные самоустанавливающиеся.

Радиально-упорные подшипники воспринимают силы, направленные как поперек оси (по радиусу), так и вдоль нее. Это обеспечивает нормальную работу подшипника, независимо от характера движения колес — будь то это колебания в вертикальной плоскости (при проезде по неровностям дороги), или отклонения колеса от продольной оси (повороты управляемых колес, боковые нагрузки на колеса при преодолении радиусов или при движении с уклоном, боковые удары по колесам и т.д.).

Самоустанавливающиеся подшипники за счет конструкции обеспечивают компенсацию некоторой несоосности оси и ступицы, снижая интенсивность износа деталей.

Конструктивно подшипники рассмотренных выше типов отличаются.

Однорядные конические радиально-упорные подшипники. Состоят из двух колец, между которыми зажаты конические ролики, разделенные сепаратором. Внутреннее пространство подшипника заполнено консистентной смазкой, она защищена от засорения и утечек с помощью уплотнительного кольца. Деталь этого типа является неразборной.

Однорядные конические радиально-упорные самоустанавливающиеся подшипники. Состоят из двух колец, между которыми расположен ряд конических роликов в сепараторе. Однако детали не имеют жесткого соединения, поэтому ролики могут несколько изменять свое положение при смещении оси ступицы относительно оси цапфы. Подшипник является разборным либо частично разборным (снимается только наружное кольцо, внутреннее кольцо и сепаратор с роликами составляет цельную деталь).

Ступица с интегрированным двухрядным шариковым самоустанавливающимся подшипником

Двухрядные шариковые радиально-упорные обычные и самоустанавливающиеся подшипники. Состоят из двух широких колец, между которыми в шахматном порядке расположены два ряда шариков, разделенных общим сепаратором. Самоустанавливающиеся подшипники за счет особой формы внутренних поверхностей колец обеспечивают возможность смещения рядов шариков относительно оси цапфы. Обычные подшипники этого типа являются неразборными, самоустанавливающиеся — могут быть как неразборными, так и разборными.

Двухрядные роликовые радиально-упорные подшипники. Имеют конструкцию, аналогичную предыдущей. Обычно конические ролики каждого ряда имеют зеркальное расположение — широкой частью роликов наружу. Такое положение обеспечивает равномерное распределение нагрузок и центровку деталей. Подшипники этого типа являются неразборными.

Наконец, ступичные подшипники делятся на две группы по конструктивному исполнению:

• Отдельные подшипники;
• Подшипники, объединенные в один узел со ступицей.

Первый тип — это обычные подшипники, которые могут устанавливаться и демонтироваться без замены других сопряженных деталей. Второй тип — это подшипники, интегрированные в ступицу колеса, поэтому они не могут заменяться отдельно.

Это интересно: Ремонт сколов на лобовом стекле своими руками

Основные причины поломки ступицы

Поломка ступицы – это очень серьёзный дефект, при котором дальнейшая эксплуатация транспортного средства может привести к заклиниванию колеса и иным аварийно-опасным ситуациям.

Именно поэтому в случае первых признаков повреждения необходимо сразу обратиться в ближайший сервис для ремонта. Основные причины поломки детали заключены в следующих факторах, каждый из которых может наступить независимо друг от друга:

• Если водитель неаккуратно управляет автомобилем, едет с большой скоростью по неровной дороге, то шпильки на ступице могут легко деформироваться, а подшипник даст трещину и начнёт постепенно разваливаться. В обоих случаях автолюбитель почувствует вибрацию в руль и неприятный звук в области колеса с дефектом.
• То же происходит, когда владелец транспортного средства редко обслуживает колёса и подвеску, из-за чего в течение нескольких сезонов происходит потеря смазки и подшипник начинает заедать, что приводит к его рассыпанию.
• В случае, если на авто установлена разборная ступица, а автолюбитель пользовался услугами мастеров по замене подшипника или проводил иные регламентные работы с деталью, ему необходимо убедиться, что она затянута с нужным усилием и равномерно. В противном случае может организоваться перекос.

Вам это будет интересно О дисках для Toyota Land Cruiser (Крузак)

Данное повреждение будет заметно во время нажатия на педаль тормоза, так как к ступице крепятся тормозные диски. В случае их отклонения от центральной оси, фрикционный материал колодок не сможет их обживать по всей площади, начнётся биение.

Такой же эффект достигается в тех случаях, когда мастер неправильно проводит опрессовку стальной крышки изделия после его сборки для герметичности, необходимой при работе подшипника.

Поэтому многие автомобильные заводы предпочитают поставлять данную деталь в сборе, так как большое количество нюансов при ремонте могут вызвать неправильную работу всей системы, за что гарантию производитель дать уже не может.

Подшипник для радиальной ступицы

• Случается, что на шиномонтаже специалисты плохо затягивают гайки после замены колёсного диска или в ходе иного ремонта, сопряжённого со снятием колеса. В таких ситуациях при эксплуатации оно начинает постепенно разбалтываться, из-за чего появляется вибрация в руле. В то же время твёрдая сталь начинает стирать резьбу на шпильках, постепенно приводя их в негодность, а также воздействуя на подшипник из-за неравномерного распределения масс.
• В отдельных случаях, особенно у переднеприводных автомобилей, с годами подшипник, его посадочное место, а также отверстие для полуоси изнашиваются. Рано или поздно, даже при отсутствии признаков поломки, раз в 5…7 лет необходимо производить замену данных деталей. Эксплуатация авто с изношенными элементами может вызвать заклинивание диска прямо на дороге во время движения.

Важно!

При любых обозначенных выше признаках водитель должен немедленно обратиться на станцию технического обслуживания во избежание более серьёзных последствий для своего авто и собственной жизни. Например, если на шпильке сорвана резьба, то в пути оказывается очень сильное динамическое воздействие на всю конструкцию ступицы и подвески, а повторная затяжка гаек при этом невозможна, вследствие чего шпильки нужно заменить на аналогичные как можно скорее.

Подшипник для упорно-радиальной ступицы

Причины поломки

Если честно, то подшипник это очень прочная часть ступицы. И чтобы его «убить» нужно постараться! Скорее всего, у вас выйдут из строя всевозможные стойки, резиновые втулки и прочие навесные части, но если «постараться» можно вывести из строя и этот элемент.

1) Большой пробег. Как бы банально не звучало, но большой пробег автомобиля изнашивает все узлы, и подшипник тут не исключение. Это основная причина неисправности, остальные вторичны. Примерно через 70 – 120 000 километров, у различных производителей по-разному. Вы услышите характерный хруст. Говорит о том, что эту деталь нужно менять.

2) Потеря герметичности. Подшипник имеет немного смазки, которая закрыта специальными кожухами из резины или пластмассы. Если они разрушаются, то смазка выходит и износ становится намного больше. Уже через пару тысяч километров можно услышать характерный гул, что говорит о неисправности.

3) Неаккуратная езда. Если будете постоянно влетать в ямы на больших скоростях, это также немного износит этот узел. Хотя как я уже писал выше, быстрее выйдут из строя другие элементы подвески.

4) Неправильная запрессовка. Это вторичная причина, при ремонте могут неправильно запрессовать новый подшипник, например — наискосок. Таким образом, при движении он будет стоять не правильно, что его достаточно быстро износит, примерно через пару – тройку тысяч километров опять нужно будет менять.

5) Если слишком сильно затянули. Такое бывало особенно на наших отечественных авто, подшипник перетягивали при замене, таким образом, он нагревался больше обычного, что также способствует снижению ресурса и последующей поломки. Так что нужно учитывать силу закручивания, обычно она указывается в инструкции.

Это все основные причины, однако как вы видите две последние это «кривые руки» автосервиса. Так что меняем только на проверенных станциях, которые дают гарантию на работы. Иногда выгоднее посмотреть на официальные станции.

Ступичный подшипник. Причины поломки

Родные ступичные подшипники (которые устанавливаются на автомобиль с завода) способны пройти более чем 250 тыс. км,. при должной эксплуатации. Такой пробег подшипники могут выдержать благодаря прочным и надежным материалам, из которых сделаны. К более раннему выходу из строя ступичного подшипника приведут:

Частое попадание в ямы на высокой скорости. При попадании в ямы, вся подвеска автомобиля испытывает колоссальные нагрузки, ступичный подшипник не исключение;

Перегрев ступичного подшипника, например, из-за заклинившего суппорта или сильной затяжки. Если проигнорировать такую поломку как заклинивший тормозной суппорт, то ступица очень сильно нагреется и из нее вытечет смазка. Дальнейшая эксплуатация ступичного подшипника станет невозможной;

Потеря смазочного материала. Очень частая причина поломки. В дешевых ступичных подшипники производитель обычно не кладёт достаточного количества смазки, такой подшипник прослужит не более 30 тыс. км. Если брать качественный ступичный подшипник, то со временем смазочный материал из него просто-напросто выгорает или теряет свои свойства;

Неправильная затяжка ступичного подшипника. При установке ступичного подшипника надо обязательно знать, с каким моментом его затягивать

Это очень важно! не пренебрегайте этим пунктом ни в коем случае. Подшипник можно как перетянуть при установке, так и не дотянуть

При неправильной установке подшипника он может прослужить не более 1 тыс. км.

Неправильная запрессовка ступичного подшипника. При установке нового подшипника обязательно проверьте, нет ли никаких перекосов. Если криво запрессовать подшипник, нагрузки будут распределяться неравномерно. Несложно понять, что такой подшипник прослужит недолго;

Перегрузка автомобиля. Если вы любитель нагрузить свой автомобиль массивным грузом, знайте, первым кто берет на себя весь удар – ступичный подшипник. Будьте уверены, такая эксплуатация автомобиля однозначно приведет к замене ступичного подшипника;

Установка колесных дисков с вылетом непредусмотренным заводом изготовителем или установка проставок. Диски с большим вылетом так же приведут к преждевременному выходу из строя ступичных подшипников. При установке таких дисков, нагрузка на ступичный подшипник в разы возрастает.

Замена ступичного подшипника.

Становиться понятно, что надо избегать больших ям на дороге, покупать только качественные запчасти, доверять автомобиль только проверенным мастерам и правильно эксплуатировать автомобиль. При соблюдении этих правил ступичный подшипник прослужит Вам достаточно долго.

Должен ли быть люфт ступичного подшипника, какой допускается

Да, люфт должен присутствовать. Если быть точнее – это тепловой зазор подшипника. Он нужен, чтобы при нагреве он мог спокойно расширяться. Как известно, во время езды ступичные подшипники испытывают большие нагрузки, они греются. Соответственно материал расширяется. Если не будет этого зазора, то увеличится износ. В результате полное разрушение сепаратора и последующее заклинивание.

В случае большого люфта, происходит разрушение. Да, они сильно греться не будут, у них будет место для теплового расширения. Но если они будут болтаться в обоймах, то будут разбиваться. В результате подшипник рассыпается, появляются удары в руль при движении. При торможении они могут исчезать.

Поэтому, небольшой люфт должен обязательно присутствовать. На разных моделях он колеблется в пределах 0,02-0,08 мм. Как говорят мастера – на грани мышечных ощущений. Его можно замерить специальным прибором или микрометром. Но он не у всех есть, а так как регулировка подшипника ступицы проводится в гаражных условиях, то будем ориентироваться «на глаз».
