Как правильно затягивать гбц и с каким усилием

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

• набор автомобильных ключей;
• шлицевые и крестовые отвертки;
• плоскогубцы;
• вороток с удлинителем;
• головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
• молоток;
• монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

• выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
• снимаем клемму с аккумулятора;
• сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;
• откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;
• отсоединяем от карбюратора тягу газа, трос подсоса;
• освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
• скидываем шланг вакуумного усилителя тормозов;
• отворачиваем четыре гайки крепления приемной трубы глушителя;
• отсоединяем от головки высоковольтные провода;
• снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
• отсоединяем от карбюратора бензиновый шланг;
• снимаем клапанную крышку, убираем ее в сторону;
• откручиваем болт с гранями 13 мм крепления ГБЦ;
• снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;
• скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;
• откручиваем гайки распредвала (ключ на 13), снимаем вал,
• сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

• чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
• перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
• чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;
• установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;
• болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;
• распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);
• после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;
• перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;
• после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;
• совмещение меток распредвала указаны внизу на рисунке стрелками;
• произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

Когда болтам требуется замена

Перед тем как вы приступите к затяжке болтов, следует осмотреть их. Визуальной оценки состояния недостаточно, необходимо проверить параметры крепежа. Он должен:

• иметь размеры 12/120 мм;
• быть с целой резьбой;
• не иметь искривлений по всей длине.

Некоторые мастера рекомендуют регулярно вкручивать в ГБЦ новые болты. Другие придерживаются правила, что замену проводить нужно только в том случае, если крепеж вкручивается в гнездо туго. Лучше всего не скупиться на болты, так как при использовании заведомо растянутой комплектующей увеличивается риск поломки ее металла. Последствия этого практически непредсказуемы, в большинстве случаев восстановить работу силовой установки можно будет только с помощью специалистов.

Основные рекомендации

Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.

Это интересно: Что делать и как открыть замок в машине, если заклинило водительскую дверь

Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.

Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.

Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.

Момент затяжки болтов (усилие)

Момент затяжки болтов для каждого автомобиля разный (в виду конструктивных особенностей). Для конкретного автомобиля есть своя таблица моментов затяжки креплений. В следующем разделе рассмотрим усилия крепежа ГБЦ на примере «вазовской» головки.

Таблица: моменты затяжки соединений в зависимости от диаметра резьбы

Номинальный диаметр резьбы	Размер «под ключ» головки, болта (гайки), мм	Шаг резьбы, мм	Классы прочности по ГОСТ 1759–70
Болт
5.8	6.8	8.8	10.9	12.9
Гайка
6	10	1	0,5	0,8	1,0	1,25	1,6
8	12 — 14	1,25	1,6	1,8	2,5	3,6	4,0
10	14 — 17	1,25	3,2	3,6	5,6	7,0	9,0
12	17 — 19	1,25	5,6	6,2	10,0	12,5	16,0
14	19 — 22	1.5	8,0	10,0	16,0	20,0	25,0
16	22 — 24	1,5	11,0	14,0	22,0	32,0	36,0
18	24 — 27	1,5	16,0	20,0	32,0	44,0	50,0
20	27 — 30	1,5	22,0	28,0	50,0	62,0	70,0
22	30 — 32	1,5	28,0	36,0	62,0	80,0	90,0
24	32 — 36	1,5	36,0	44,0	80,0	100,0	—

Правильный порядок затяжки

Существует определенный порядок затяжки болтов, почти на всех автомобилях он одинаковый – от центра головки к ее краям, крест на крест. Так, например, первыми затягиваются два центральных болта правого и левого рядов, затем два болта, находящиеся слева от центральных, затем два справа от центральных, потом два болта находящиеся слева в обоих рядах и завершают порядок болты находящиеся справа в обоих рядах.

Важно помнить, что крепеж всегда выполняется в три — четыре подхода:

1. Первый подход – усилие 3-4 кгс.
2. Второй подход – усилие 7 кгс.
3. Третий подход – усилие 9 кгс.
4. Последний подход – усилие 11,5 – 12 кгс.

Некоторые нюансы

Момент затяжки – один из основных факторов нормальной посадки головки блока. Но на этот критерий влияет не только прилагаемое усилие, а и сами крепежи:

• Общее состояние болтов – новые или б/у;
• Наличие смазки на резьбовой части;
• Состояние резьбы.

Тип силовой установки (бензиновый, дизельный), а также количество клапанов на технологию затягивания ГБЦ не влияет. Но это не значит, что усилие и порядок затяжки для всех моторов идентичен и перед посадкой головки обязательно следует изучить условия выполнения операции и все ее особенности.

Ошибки при монтаже головки

Если не использовать динамометрический ключ при монтаже головки блока цилиндров, то можно ошибиться с усилием, что приведет к неравномерному моменту. В таких случаях будет чрезмерное или недостаточное усилие, которое повлечет за собой либо деформацию поверхности головки, либо допуск прорыва газов, масла или охлаждающей жидкости. В обоих случаях это чревато тяжелыми последствиями для двигателя.

При соблюдении правил затягивания крепежных болтов, а также нужного момента, всегда можно рассчитывать на надежную и долговечную работу установленных деталей. Механизм газораспределения в двигателе играет основную роль, поэтому пренебрегать правилами монтажа составляющих элементов не стоит.

Что нужно знать о динамометрическом ключе

Затяжка болтов ведётся в определённой последовательности — от центра до краёв, по очереди. Если вы не моторист с огромным стажем и опытной рукой, то главным условием правильного выполнения работ будет использование динамометрического ключа. Этот инструмент распространён повсеместно, купить или взять его в аренду легко — достаточно посмотреть газету объявлений или зайти к соседу по гаражу.

Динамометрические ключи бывают различной конструкции, но все они предназначены для измерения усилия затяжки резьбовых соединений. При выборе ключа вам необходимо узнать, в каких единицах происходит измерение и совпадает ли оно с инструкцией производителя авто.

В международной системе измерений СИ сила затяжки называется ньютон-метры, в России часто — килограмм-метры, для некоторых иномарок можно встретить измерения в фунт-сила-фут. Чтобы не было ошибок при переводах одних единиц измерения в другие, можно приобрести ключ с различными шкалами.

Таблица: как можно перевести измерения из ньютон-метров в фунт-сила-фут

Ньютон-метр	10	50	100	250	500	1 000	2 500	5 000
Фунт-сила-фут	7.376	36.878	73.756	184.391	368.781	737.562	1 843.906	3 687.811

Чтобы убедиться в правильности своих действий, можно воспользоваться угломером, контролирующим угол доворота болта после затяжки его динамометрическим ключом.

Так выглядит динамометрический ключ, позволяющий правильно определить усилие для затяжки резьбовых соединений

Условия затяжки болтов

При установке головки блока важно соблюдение технологии затяжки, которая включает в себя ряд критериев:

• Порядок затягивания;
• Усилие;
• Состояние крепежей (к примеру, шпилек с гайками);

У каждого двигателя свой порядок затягивания, который необходимо соблюдать, чтобы обеспечить равномерное притягивание головки к блоку и исключить возникновение напряжений на каких-либо участках поверхности. К примеру, на ВАЗ 2105 это выглядит так.

Усилие – еще один немаловажный фактор для правильного крепления данного элемента двигателя. Притягивание плиты осуществляется в несколько подходов (на разных моторах количество их отличается), каждый из которых выполняется со своим усилием.

Крепежи головки блока затягиваются с достаточно большим усилием, что приводит к их вытягиванию. Поэтому на множестве двигателей не допускается повторное использование болтов, они в обязательном порядке заменяются. Но есть и моторы, у которых замена крепежей не нужна и возможна их повторная установка.

Вся информация относительно технологии затяжки ГБЦ указывается в тех. документации к авто, также нередко ее указывают на упаковках прокладки головки и крепежей.

Если распредвал вышел из строя

Распредвал на модели ВАЗ 2106 демонтируется редко. Как правило, во время ремонта или разборки. Иногда чтобы произвести его замену.

Признаки

Вначале немножко расскажем о признаках, которые говорят о том, что распредвал неисправен, изношены его шейки либо постели. Установить стучит ли вал или нечто иное в моторе ВАЗ 2106 затруднительно, но можно. Стук распределительного вала глухой и хорошо слышен. При увеличении оборотов двигателя, стук учащается.

Некоторые водители определяют стук в этом узле при помощи стетоскопа или палки через крышку клапанов. Но часто, неопытному водителю сделать это затруднительно. Вследствие этого самый лучший способ диагностики распределительного вала это снять его, вымыть и осмотреть.

Если распределительный вал неисправен, то могут наблюдаться следующие симптомы:

• глухой стук, напоминающий удары молотка;
• невозможность регулировки зазоров клапанов, во время поворачивания коленчатого вала распредвал находится постоянно в различных положениях.

В этом видео показано, как можно устранить продольное биение распределительного вала.

Наиболее достоверным методом диагностики проблем с распредвалом ВАЗ 2106 считается демонтаж его с авто и промывка. Мыть можно в бензине или иной очищающей жидкости. Далее нужно держа вал ударять по постели, при слышимости малейших стуков, устанавливаем, износ механизма. Обязательно проследите, чтобы вал не двигался в постели, потому что во время ударов об ограничитель он будет издавать глухой стук.

Распредвал оказывает большое влияние на давление в смазывающей системе. Если зазоры меж постелью и распредвалом большие, то давление будет низким, и как следствие неудовлетворительная смазка иных частей.

Причины

Главными неисправностями, вследствие которых возникает необходимость в замене распредвала, — это его износ, появление различных задиров и выемок на опорных шейках. Равным образом замена распредвала необходима, если обнаружена его деформация или трещинки. При появлении подобных неисправностей силовой агрегат утрачивает мощность, а равным образом начинает функционировать с перебоями. Проблемы с распредвалом определяются по стуку в головке блока цилиндров.

Распредвал на «шестерке» снимают редко. Кроме вышеуказанных причин для замены и перенастройки силового агрегата. После этого можно заметить значительное увеличение мощности, как на спортивных авто.

Схема строения двигателя ВАЗ-2114

ЗАМЕНА ПРОКЛАДКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

Для того, чтобы понять процесс и принцип замены прокладок двигателя, необходимо знать строение и последовательность деталей в главном силовом агрегате.

Итак, рассмотрим, устройство мотора ВАЗ-2114:

Процесс замены

Итак, когда понятно основное устройство двигателя, можно перейти непосредственно к процессу замены прокладки. Но сначала необходимо определиться с инструментарием. Итак, что же понадобиться для совершения процедуры: динамометрический ключ, комплект рожковых и накидных ключей, набор головок и трещотка, насадки с набора Torx, отвертки, охлаждающая жидкость для долива, новая прокладка, ветоши, емкости для слива жидкостей.

Теперь, когда всем обзавелись можно приступить непосредственно к процедуре замены:

1. Снимаем «клемму-минус».
2. Демонтируем защитный кожух ГРМ.
3. Выставляем метки ВТМ.
4. Сливаем полностью охлаждающую жидкость с автомобиля.
5. Сбрасываем давление в топливной системе.
6. Отсоединяем приемную отрубу от выпускного коллектора.
7. Снимаем крышку головки блока.
8. Отсоединяем дроссельный узел.
9. Снимаем воздушный фильтр.
10. Демонтируем топливную рампу в сборе с форсунками.
11. Фиксируем распределительный и коленчатый вал.
12. Снимаем ремень ГРМ.
13. Проводим демонтаж натяжного ролика.
14. Открутив крепления шестерни распредвала, снимаем ее.
15. Откручиваем крепление и снимаем заднюю крышку.
16. Демонтируем выпускной патрубок ГБЦ.
17. Отключаем и снимаем термостат.
18. Отсоединяем трубки подача и слива топлива.
19. Откручиваем крепление головки блока.
20. Демонтируем ГБЦ вместе с прокладкой.
21. Очищаем поверхность головки блока от старой прокладки, а также остальной грязи и пыли.

Примечание! Попутно, можно осмотреть состояние поршней и камер сгорания на наличие нагара и копоти. При необходимости «подкинуть» маслосъемные кольца.

1. Устанавливаем новую прокладку.
2. Перед установкой головки проверяем, закрыты ли клапана на 1 цилиндре.
3. Закручиваем болты крепления ГБЦ согласно со схемой. На первом этапе винты следует затягивать с моментом 20 Н.м, на втором — 69,4–85,7 Н.м, на третьем нужно дотянуть винты на 90 градусов, на четвертом винты окончательно доворачиваем на 90 градусов.
4. Дальнейшую сборку проводим в обратном порядке.

Не забудьте, что ремень ГРМ надо натягивать с определённым усилием, подробно об этом в материале: «натягиваем правильно ремень ГРМ на ВАЗ-2114 своими руками».

Выбор прокладки

Кроме оригинальной запасной части существует набор аналогов, который можно устанавливать на ВАЗ-2114. Некоторые из них отличаются высоким качеством, и срок эксплуатации имеют намного выше, чем оригинал. Итак, рассмотрим, какие варианты прокладок существуют на 14-ю серию автомобилей Лада.

Оригинал

21083-1003020 — каталожный номер оригинальной прокладки головки блока. Она идеально садиться по посадочным местам, и рекомендована для установки заводом изготовителем. Производится она на заводе АвтоВАЗ и розничная стоимость составляет 600 рублей.

Аналоги

Кроме оригинальной детали имеется достаточное количество аналогов, которые сертифицированные, и как показывает практика, устанавливаются на автомобили. Итак, рассмотрим, какие прокладки ГБЦ можно установить вместо оригинала:

Требования к прокладке

Меняя и выбирая прокладку ГБЦ всегда необходимо смотреть на качество изделия. Но, какими свойствами оно должно обладать знает не каждый. Рассмотрим, основные требования к этой запасной части:

• Длительный срок эксплуатации.
• Упругая деформация.
• Устойчивость к раскаленным газам.
• Водо- и маслонепроницаемость.
• Устойчивость к химическим реакциям и воздействиям.

Если выбранная прокладка головки блока соответствует всем нормам, то ее можно устанавливать на автомобиль.

1. Из глушителя выходит большое количество белого дыма.
2. Достаточное количество эмульсии на крышке заливной горловины.
3. В тосоле имеется масляный эффект.
4. Повысился уровень масла в поддоне.
5. В бензине прослеживается запах тосола или выхлопных газов.

Какие признаки укажут, что болты ГБЦ нуждаются в затяжке

Не все автовладельцы ВАЗ-2106, к сожалению, уделяют должное внимание этому процессу, считая, что этот момент не так уж и важен. Разумеется, это суждение не может быть верным, ведь если затяжка будет на длительное время откладываться, в скором времени выйдет из строя важный автомобильный узел, который называется головкой блока цилиндров

А чтобы исправить неполадки в этом узле, придется не только потратить намного больше свободного времени, но и выделить для ремонта немало финансовых сбережений.

Как уже говорилось ранее, решить эту задачу автовладельцы могут без помощи работников СТО, если будут знать, каков порядок выполнения этой процедуры и использовать специальную схему.

Понять, что нужно затягивать болты на ГБЦ, водители смогут по следующим признакам:

Если будет замечена утечка автомобильного масла в месте соединения блока и головки. Такой признак неисправности может проявиться как от ослабления фиксаторов, так и из-за изношенности уплотнительной прокладки

Поэтому при ремонте нужно обратить внимание на состояние болтов и уплотнительной прокладки.
Устранить неполадки и заменить вышедший из строя элемент можно будет только после разборки двигателя. А при затяжке болтов нужно учитывать значимость этого момента и обязательно соблюдать правила выполнения работ, чтобы избежать многочисленных проблем, которые могут грозить в дальнейшем легковому автомобилю.
По мнению водителей с немалым опытом, производить затяжку болтов автовладельцы должны после 3 тыс

пробега, объясняя это тем, что фиксаторы постоянно ослабевают, так как двигатель ВАЗ-2106 постоянно функционирует.

Разобрав самостоятельно головку и увидев маслянистое пятно в месте соединения блока, крепежи нужно подтянуть, причем как можно быстрее, чтобы предотвратить возникновение более серьезной поломки.

Самостоятельная затяжка

Как уже было сказано ранее, затянуть болты на ГБЦ не так уж и сложно

Однако чтобы этот процесс не оказался тяжелым для водителей, нужно обязательно учитывать важность данной процедуры и выполнять ее строго по схеме, с которой можно ознакомиться на интернет-ресурсе

Чтобы начать работу, потребуется подготовить всего один, но очень важный инструмент (динамометрический ключ), без которого затянуть болты просто не получится. Разумеется, такой инструмент не может оказаться в арсенале каждого владельца авто, поэтому его придется купить или взять в аренду на СТО. Выполняется затяжка болтов в такой последовательности:

В первую очередь нужно осмотреть внешнее состояние крепежей. Если их состояние не удовлетворит автовладельца, то специалисты не рекомендуют производить их затяжку, а использовать новый комплект штифтов, купить которые можно как на автомобильном рынке, так и в специализированном магазине

Выбирать болты нужно от надежного производителя, при покупке обязательно обратить внимание на качество резьбы. Перед началом процедуры резьба штифтов смазывается автомобильной смазкой, вне зависимости от того, какой элемент будет использоваться: новый или бывший в эксплуатации.
Сам процесс натяжки для ВАЗ-2106 схож с другими вазовскими моделями, но если рассматривается Нива, то специалисты рекомендуют проводить такую работу в два этапа, предварительно ознакомившись со схемой, которую можно скачать в Интернете

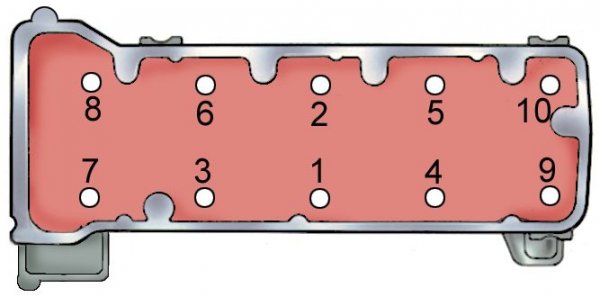

На схеме предельно точно указана последовательность затяжки болтов, все штифты обладают своим индивидуальным номером, чтобы автовладельцы самостоятельно и строго по очередности производили затяжку нужных элементов.
Используя динамометрический ключ, нужно затянуть все болты строго по схеме. Выполняя данное действие, следует следить за моментом протяжки, показатель которого может варьироваться в пределах от 3,4 до 4,0 кгс*м:

• первыми затягиваются два элемента, которые расположены в центре головки;
• далее затягиваются два верхних болта и два нижних, которые расположены сбоку от среднего фиксатора;
• производится затяжка левых крайних болтов, а после этого двух правых. Не стоит натягивать лишь элемент, у которого предусматривается маркировка № 11.

1. После того как первый этап затяжки, согласно схеме, будет окончен, специалисты рекомендуют повторить заново всю операцию в точно такой же последовательности. Следя за тем, чтобы во время затяжки болтов момент затяжки не превышал показатель в 11,5 кгс*м.
2. В заключение процесса натяжки нужно затянуть штифт под № 11, используя все тот же динамометрический ключ, следя за тем, чтобы натяжение этого элемента не превышало 4,0 кгс*м.

На этом процесс затяжки считается оконченным. Выполнить эту работу самостоятельно довольно просто, однако если в ходе затяжки какой-то элемент сильно перетянут, то на поверхности ГБЦ может образоваться трещина, которая, в свою очередь, станет причиной новой поломки, поэтому весь ремонтный процесс придется заново повторять. Чтобы избежать такой ситуации, нужно следить за моментом и выполнять работу строго по схеме. А видеоурок, просмотреть который можно в удобное для вас время, поможет найти ответ на любой вопрос по этой теме и еще более упростит процесс затяжки штифтов ГБЦ ВАЗ-2106.

1. Как подключить автоантенну триада
2. Кто круче nissan laurel или toyota chaser
3. Рулевой вал ваз 2106 цена
4. Цена термостата на калину 8 клапанов

Порядок проведения монтажа и демонтажа

Блок цилиндра является основой крепления головки, которая держится на 10 винтах. Отворачивание осуществляется особым торцевым ключом – «десяткой».

На фото продемонстрирован правильный порядок отворачивания:

1. Верхний правый угловой.
2. Нижний правый угловой.
3. Верхний левый угловой.
4. Нижний левый угловой.
5. Верхний второй слева.
6. Верхний второй справа.
7. Второй нижний справа.
8. Второй нижний слева.
9. Верхний посередине.
10. Нижний посередине.

Соблюдая исключительно такую последовательность можно избежать деформации болтов и резьбы, а также других неприятных моментов.

Конструкция узла довольно сложная, хоть на первый взгляд и кажется примитивной.

Головка крепится болтами или шпильками к блоку и закрывает сверху цилиндры. Посадочная площадь у верхнего элемента весьма большая, потому правильная последовательность затягивания резьбовых соединений с конкретным усилием очень важна. Раньше на старых моделях авто ставили чугунные элементы данного узла, с которыми было проще работать. Сейчас же преимущественно используют более мягкий, легкий и пластичный алюминий, при работе с которым очень легко повредить какой-то цилиндр. Еще чугун гораздо устойчивее к термоусадке и деформациям, что не позволяет пока полностью от него отказаться.

Стандартный размер винтов в рассматриваемой нами модели – 93 мм. Если хоть один вытягивается даже на пару миллиметров, он тут же подлежит замене.

Последовательность монтажа отличается от вышеуказанного порядка и есть на фото:

1. Средний нижний.
2. Верхний нижний.
3. Нижний второй слева.
4. Нижний второй справа.
5. Верхний второй справа.
6. Верхний второй слева.
7. Нижний угловой слева.
8. Верхний угловой слева.
9. Нижний угловой справа.
10. Верхний угловой справа.

Нормы момента натяжения:

1. Усилие на первом этапе – 20 Н*м.
2. Каждый элемент стоит доворачивать вправо на 90о.
3. После 20 минут ожидания необходимо доворачивать еще на 90о.

Первоначальное усилие – небольшое. Но с третьего этапа работа становится труднее, потому используется рычаг. Если у вас возникли какие-то сложности с процессом натяжки, просмотрите видеоурок, в котором все подробно показано и объяснено.

Установка ГБЦ под турбину на ДВС мало чем отличается от выше рассмотренного варианта, но в случае возникновения несоответствий или других проблем, лучше обратиться за советом или помощью к квалифицированным специалистам.

Неисправности, когда требуется снятие и установка ГБЦ

Существует ряд неисправностей, по причине которых ГБЦ ВАЗовской «шестёрки» приходится демонтировать с автомобиля для дальнейшей диагностики или ремонта. Остановимся на них детальнее.

Прогорела прокладка

О том, что прокладка ГБЦ вышла из строя (прогорела или её пробило), свидетельствуют следующие признаки:

• появление подтёков или прорыв газов на стыке между блоком двигателя и головкой. При таком явлении в работе силовой установки появляются посторонние шумы. При разрыве внешней оболочки уплотнителя могут появляться следы смазки или охлаждающей жидкости (ОЖ);

• образование эмульсии в моторном масле. Происходит такое при попадании охлаждающей жидкости через прокладку в масло либо при образовании трещины в БЦ;

  Образование эмульсии свидетельствует о попадании ОЖ в масло

• появление белого дыма из системы выхлопа. Белый выхлоп возникает при попадании ОЖ в камеру сгорания мотора. В такой ситуации уровень жидкости в расширительном бачке постепенно снижается. Несвоевременный ремонт может привести к гидроудару. Гидроудар — неисправность, которая вызвана резким повышением давления в подпоршневом пространстве;

  Если прокладка повреждена и охлаждающая жидкость попадает в цилиндры, из выхлопной трубы будет идти густой белый дым

• попадание смазки и/или отработавших газов в систему охлаждения двигателя. Выявить попадание смазки в ОЖ можно по наличию масляных пятен на поверхности жидкости в расширительном бачке. Кроме этого, когда нарушается герметичность прокладки, в бачке могут появиться пузыри, свидетельствующие о проникновении в систему охлаждения отработавших газов.

  Появление пузырьков воздуха в расширительном бачке свидетельствует о попадании отработавших газов в систему охлаждения

Видео: повреждение прокладки ГБЦ

Повреждение привалочной плоскости ГБЦ

К образованию дефектов привалочной поверхности головки блока могут приводить такие причины:

• продолжительная работа силового агрегата;
• перегрев мотора;
• некачественная охлаждающая жидкость.

Дефекты такого рода устраняются путём обработки плоскости, с предварительным демонтажем головки.

Повреждение привалочной плоскости на примере ГБЦ «Калины»

Трещины в головке блока

Основными причинами, которые приводят к появлению трещин в ГБЦ, являются перегрев мотора, а также неправильная затяжка крепёжных болтов при монтаже. В зависимости от характера повреждений головку можно отремонтировать с помощью аргоновой сварки. При серьёзных дефектах ГБЦ придётся заменить.

Перегрев мотора может привести к появлению трещины на ГБЦ

Износ направляющих втулок

При большом пробеге двигателя или применении некачественного моторного масла, направляющие втулки клапанов изнашиваются, что приводит к нарушению герметичности между седлом и тарелкой клапана. Основным признаком такой неисправности является повышенный расход масла, а также появление сизого дыма из выхлопной трубы. Проблема устраняется путём замены направляющих втулок.

Износ сёдел клапанов

Сёдла клапанов могут изнашиваться по нескольким причинам:

• использование низкокачественного топлива;
• большой пробег двигателя;
• неправильная установка зажигания.

Неисправность решается правкой либо заменой сёдел. Кроме этого, в обязательном порядке проверяется система зажигания.

Дефекты седла приводят к неплотному прилеганию клапана и потере герметичности камеры сгорания

Облом свечи зажигания

Довольно редко, но бывает, что в результате чрезмерной затяжки свечи, деталь обламывается на резьбе в свечном отверстии. Чтобы извлечь остатки свечного элемента ГБЦ, требуется демонтировать и подручными инструментами выкручивать резьбовую часть.

Неисправности ЦПГ

При неполадках цилиндропоршневой группы двигателя, головку блока также приходится снимать. К наиболее распространённым поломкам ЦПГ относятся:

• повышенный износ цилиндров, колец и поршней;
• повреждение поршня;
• залегание колец.

При чрезмерном износе цилиндров двигатель полностью разбирают для замены поршневой группы, а также для расточки внутренней полости цилиндров на станке. Что касается повреждения самих поршней, то они хоть и нечасто, но прогорают. Всё это приводит к необходимости демонтажа ГБЦ и замены неисправных деталей. При залегании колец нормальная работа цилиндра и двигателя в целом становится невозможной.

При залегании колец нормальная работа двигателя нарушается

Как правильно затянуть?

Протянуть болты можно с помощью специалистов или самостоятельно. Если вы никогда прежде не сталкивались с необходимостью выполнения этой задачи, то ниже разберем, как сильно следует закручивать винты и в какой последовательности это делать.

Точно соблюдайте момент натяжки, поскольку если болты головки блока будут перетянуты, это приведет к появлению трещин и повреждению ГБЦ. Если это случится, автовладельцу придется выполнять капитальный ремонт агрегата. Рабочая поверхность отверстия, а также резьбового соединения винта должны быть максимально чистыми. Для очистки цилиндров можно использовать железную проволочную щетку

Если в ходе выполнения задачи вы обнаружили «слепые» отверстия для винтов головки, то осторожно используйте смазку для обработки. Если объем вещества больше, чем требуется, возникнут сложности с установкой штифта до упора

Резьбу новых болтов рекомендуется смазать небольшим количеством моторного масла либо другим типом смазочного материала.

Инструменты и материалы

Чтобы обтянуть ГБЦ, подготовьте только один инструмент — динамометрический ключ, который позволит определить силу затягивания винтов. Приобрести ключ лучше всего в специализированном магазине или арендовать на СТО, поскольку этот инструмент может использоваться только для закручивания и обтяжки. Эксплуатация обычного гаечного ключа не позволит определить, сколько килограмм составляет сила затяжки.

При покупке болтов рекомендуется отдать предпочтение фирменным деталям. Обязательно посмотрите на резьбовую часть — она должна быть целая, без повреждений и дефектов, при их наличии осуществляется замена креплений.

Канал «Ремонт Двигателя! И интересное!» обнародовал ролик, где описаны все нюансы выполнения процесса натяжки.

Алгоритм действий

Необходима очередность и сила, когда вы будете тянуть болты головки блока цилиндров:

1. В соответствии с размещенной ниже схемой произведите натяжку всех болтов при помощи динамометрического ключа. Момент затяжки на первом круге закручивания креплений составит около 3,5 — 4,1 кгс/м. Сначала натягиваются болты, которые находятся в центре головки блока — сверху и снизу. После этого завинчиваются два верхних и нижних крепления, установленные сбоку от винтов, расположенных в центре. Затем производится натяжка двух крайних болтов. Учтите, что сначала надо натянуть левые штифты, а потом правые. Винт под номером 11, расположенный внизу слева, трогать не надо.
2. Это первый круг натяжки. На втором этапе производится затягивание болтов в аналогичном порядке. Только сила, с которой натягиваются элементы крепления инструментом, будет 10,5 — 11,5 кгс/м.
3. На третьем этапе производится натяжение болта, который отмечен номером 11 на схеме. Сила затягивания этого винта должна быть 3,5 — 4,0 кгс/м.
