Как правильно поставить подшипник на шкворень газель

Демонтаж клина

Вторая проблема это клин который крепит шкворень в балке. В результате диффузии металла он очень сильно закипает в своём посадочном месте и это становится серьёзной проблемой. Что бы его выбить необходим очень резкий сильный удар. Здесь может помочь перфоратор. Да обычный строительный перфоратор. Но бывает что и он не справляется. Тогда на помощь приходит строительный пистолет. На грузовых автосервисах где нежелательно терять много времени на ремонт именно им, пользуются сразу. Но я категорически не советую, пользоваться пистолетом если не умеете, вероятность получить травму очень высокая. И пишу о этом потому чтобы было общее представление о том с чем придется столкнуться. Если уже ничего не помогает. Остаётся высверлить клин и выбить. То что от него осталось, да и опытные сварщики с легкостью выдувают его резаком не задев балку.

Полезные советы и рекомендации

• Бывали случаи, когда человек забывал выбить стопорный штифт или не замечал его и начинал заклёпывать шкворень. Такое случается из-за невнимательности, а также незнания самого узла. Если внимательно осмотреть балку в районе посадочного места стержня, то можно заметить маленький железный штырь. Так вот это и есть штифт. Он удерживает шкворень от вращения, а также от осевого смещения поэтому, прежде чем выколачивать, нужно сначала вытащить этот штырь, а затем проводить дальнейшие манипуляции.

Стопорный штифт шкворня

• Есть ещё некоторые советы, которые помогут достать ось поворотного механизма. Эти моменты необходимо учитывать в процессе. Например, для лучшего эффекта можно использовать жидкости с высокой проникающей способностью. Это может бытьдизельное топливо, керосин или современная WD-40. Они наносятся на закисшую деталь, и, зачастую, пропитываются между стержнем и гнездом в балке. Это даст положительный эффект и позволяет легче снимать детали.

Проникающие смазки типа WD-40 позволяют легче извлекать смазанные ими детали

Если ничего не помогает, можно попробовать нагреть балку, чтобы выбить шкворень

Однако делать это необходимо максимально осторожно, чтобы не повредить её

• На самом деле, можно придумать кучу разных приспособлений, которые помогут выбить стержень. Какие-то из них будут эффективными, а какие-то — нет. Единственное, что нужно помнить — это аккуратность. Часто бывает, что при ремонте повреждается какой-нибудь другой механизм, прибавляя владельцу ещё больше хлопот.

Технология замены шкворней на Газели

Для проведения ремонта шкворневой подвески на Газели необходимо подготовить следующие детали и инструменты:

1. Ремонтный комплект, который содержит все необходимые детали, включая новые шкворня.
2. Развёртку на Газель 25 мм, а также держатель.
3. Набор головок, ключей.
4. Съёмник ступичных подшипников.
5. Смазку шруса, карбюраторный очиститель и жидкость ВД-40.
6. Шкворневую смазку и фиксатор резьбы.

Смотрите в видео: замена шкворневой на Газели.

Рекомендуется производить замену обоих шкворней на оси в рамках одного ремонта, чтобы обеспечить идентичность работы рулевого механизма при движении.

Переднюю часть автомобиля необходимо вывесить, посредством домкрата и подставных упоров, которые ставятся под балку, а также снять колеса, обеспечив тем самым возможность проведения ремонтных работ.

Внешний вид шкворневой подвески

Технология замены состоит в следующем.

1. Первоначально необходимо удалить масло из моста.
2. Демонтировать суппорт и диск тормозов.
3. Открутив щит тормозов, весь привод нужно снять в сборе совместно с подшипником в корпусе.
4. Далее, демонтируется рулевой наконечник и маслёнка, расположенная снизу.
5. После чего деинсталлируется шкворневая крышка, клапан смазки и пробка.

Демонтаж шкворневой подвески

При разборе узла желательно обработать детали ВД-40, а также использовать соответствующий инструмент. Трудно снимаемые детали рекомендуется подогреть горелкой или замочить в керосине. Сам шкворень, как правило, выбивается молотком снизу вверх. Аналогичным образом производится демонтаж второй детали на другом колесе.

1. Демонтированные детали необходимо очистить от пыли и грязи, обработав их предварительно очищающими жидкостями, а также произвести визуальный осмотр их состояния. Все детали с трещинами и выраженным износом подлежат замене.
2. Процесс монтажа выполняется в обратном порядке с использованием новых комплектующих.

Детали шкворневой подвески в разборке

При этом нужно учитывать некоторые особенности:

запрессовка втулок поворотного кулака производится с помощью оправки, устанавливаемые детали смазывают смазкой для шруса;
при развёртке новых втулок технологический допуск составляет от 0,02 до 0,053 мм, при этом необходимо строго соблюдать соосность;
развёртку рекомендуется выполнять через старую втулку, которая не демонтируется, а оставляется в поворотном кулаке;
устанавливая опорный подшипник с пыльником важно соблюсти направления сборки, при этом он устанавливается так, чтобы пыльник бух сверху;

Смотрите в видео: как заменить шкворень и установить втулки в цапфы.

По факту сборки необходимо произвести полную смазку и проверку узла. После этого все детали устанавливаются на машину в обратном порядке, заливается масло в мост и устанавливаются колеса.

Таким образом, замена шкворней на Газели является периодической процедурой, которая обеспечивает управляемость и манёвренность машины на дороге. Наличие специального инструмента и знания технологии позволит каждому владельцу отремонтировать свой автомобиль самостоятельно.

Передняя рессорная подвеска на автомобилях Газель ГАЗ-3302 и ГАЗ-2705 зависимая, шкворневая. Состоит из штампованной балки двутаврового сечения, соединенной с поворотными кулаками с помощью шкворней. В передней рессорной подвеске на автомобилях Газель ГАЗ-3302 и ГАЗ-2705 устанавливают две полуэллиптических рессоры.

Замена шкворней на газели своими руками: видео

Снимаем поворотный кулак

Снимаем опорный подшипник.

Снимаем с опорного подшипника защитный колпак.

Вынимаем резиновое уплотнительное кольцо из верхней проушины поворотного кулака.

Зажимаем в тиски поворотный кулак и выбиваем из его проушин втулки через оправку

Очищаем проушины поворотного кулака

и запрессовываем в них с помощью оправки новые втулки.

Развертка для развертывания втулок шкворней

Разворачиваем обе втулки с помощью развертки до диаметра 25 +0,053+0,020 мм за один проход, чтобы обеспечить соосность втулок

Промываем все детали в керосине. Смазываем шкворень и его стопор смазкой Литол-24.

Собираем шкворневое соединение в следующей последовательности:

1. вставляем шкворень в нижнюю проушину кулака, при этом смазочная канавка шкворня должна располагаться снизу, а лыска под стопор обращена к продольной оси автомобиля.

2. Надеваем на шкворень опорный подшипник.

3. Устанавливаем поворотный кулак на балку, контролируя через верхнюю проушину кулака соосность отверстий.

4. Продвигаем шкворень вверх до совпадения лыски с отверстием под стопор.

5. После установки крышек шприцуем соединение смазкой Литол-24.

6. Окончательно собираем все детали в обратной последовательности и регулируем схождение колес.

Как проверить люфт в шкворнях Газель

Есть определенные признаки, по которым можно понять, что в шкворнях на Газели появился люфт:

Сравнение для очистки клиньев для регулировки натяжения ракеты. Окисленные прокладки нового прокладочного химически вытравленного клиновидного поддона, снятого механическим истиранием. Превосходство химического метода очевидно. Лучший результат: все удерживается в одном шаге: всего 10 минут.
. Окисленные прокладки и маринованные прокладки.

Вы также должны быть осторожны, чтобы не повредить их при обращении или хранении. Прокладки будут сохранены после того, как они будут удалены и смазаны маслом, а затем сохранены в водонепроницаемом пакете или в жирной бумаге. Хорошая привычка состоит в том, чтобы разместить их между двумя слоями картона или листа, чтобы защитить их от деформации или складок.

• происходит неравномерный преждевременный износ протектора шин;
• в подвеске появился стук;
• автомобиль плохо слушается руля.

Проверить подвеску на люфты достаточно просто, для этого необходимо вывесить машину на домкрате и покачать каждое колесо сверху вниз. Если люфт ощущается (более 2-3 мм), необходимо вставать не ремонт.

Газель – машина очень живучая, и даже с люфтами в подвеске может ездить довольно долго. Но с разбитыми втулками эксплуатировать авто крайне нежелательно, могут быть нехорошие последствия:

• разобьется посадочное место под втулки в передней балке, тогда сама балку придется менять, а она стоит недешево;
• резина быстро износится, придется менять колеса;
• ездить на Газели с большими люфтами опасно, можно попасть в аварию.

Замена шкворней на Газели своими руками

На сегодняшний день большинство водителей предпочитают выполнять ремонтные работы самостоятельно. Однако для этого требуется знание устройства и принципа работы автомобильных узлов. Так, если необходима замена шкворней на УАЗ, логично, что водитель должен знать местоположение и назначение данного узла. Соответственно, этих знаний требует и замена шкворней на Газели.

Успешность выполненного ремонта во многом зависит от технической грамотности исполнителя. Благо, на сегодняшний день не составляет труда получить рекомендации относительно того, как менять шкворня на Газели.

В целом, шкворня представляют собой стержни шарнира на поворотном соединении автомобильных частей.

По сути, этот узел является осью поворота управляемого автомобильного колеса. Данная ось имеет вид стержня, изготовленного из закаленного металла. С помощью этой оси осуществляется крепление к подвеске поворотного кулака. Кулак, в свою очередь, является несущим элементом для ступицы и колеса.

Чтобы обеспечить нормальные ходовые параметры автомобиля, важно знать не только как менять шкворня, но и как впоследствии выставить углы наклона шкворня

Чтобы осуществить ремонт шкворней на Газели, необходим следующий инструмент:

• развертка и держатель,
• втулки шкворней и шкворни,
• уплотнительные кольца,
• прокладки для крышки шкворня и для цапфы левого кулака,
• сальники полуосей,
• упорный подшипник и клин шкворня,
• регулировочная шайба,
• угловая пресс-масленка,
• шплинты,
• приспособления для замены сайлентблоков и ступичных подшипников,
• слесарный инструмент,
• газовая горелка,
• подкатная доска,
• набор головок.

Также понадобится целый ряд расходных материалов, в частности:

• смазка шкворней,
• герметик резьбы,
• смазка ШРУС,
• ВД-40,
• очиститель для карбюратора.

Следует отметить, что неисправности шкворней могут быть причиной такой неприятности, как стук в передней подвеске. В целом, работа всех узлов в автомобиле взаимосвязана, поэтому если вы будете знать, как поменять шкворня на Газели, это поможет вам избежать будущих возможных неприятностей.

Последовательность замены шкворней на «Газели»

Для облегчения работы вам понадобится весь указанный выше перечень инструментов, включая подкатную доску. Вы также должны позаботиться о том, чтобы все расходные материалы были в наличии в необходимом количестве на момент начала выполнения работ.

Следует также особо оговорить еще один момент: если до настоящего времени вы не сталкивались с тем, как заменить шкворня, лучше запастись лишними втулками, сальниками и клином шкворня. Это убережет вас от нерациональной траты времени впоследствии. Понятно, что замена шкворней, как и замена подшипника ступицы, требует выполнения действий в определенной последовательности.

Последовательность замены шкворней:

• необходимо слить масло из моста, после чего мост вывешивается, ставятся упоры и снимаются колеса,
• откручивается тормозной суппорт и диск,
• нужно открутить тормозной щит и убрать привод в сборе с корпусом подшипника,
• затем снимается рулевой наконечник, а также выворачивается нижняя масленка,
• снимается крышка шкворня и клапан смазки,
• выворачивается пробка из нижнего шкворня,
• разобранные шкворни следует замочить и разобрать вторую сторону в той же последовательности,
• снятые узлы нужно тщательно очистить от загрязнений и провести визуальный осмотр,
• втулки следует смазать снаружи ШРУСом и затем перепрессовать их. При этом верхняя втулка прессуется вровень с корпусом. На данном этапе следует проверить видимость отверстия для выхода смазки. Втулки устанавливаются вертикально, при этом поливаются маслом. Также очищается развертка. Шкворня должна устанавливаться при нажатии пальцем,
• канал спирали смазки необходимо очистить от стружки и осмотреть,
• сальники полуосей при необходимости следует заменить, после чего их кромки смазываются маслом,
• по завершению работ следует проверить шкворни в цапфе. Все резьбовые соединения проверяются на ШРУСе. Следует также просмотреть осевое перемещение кулака,
• устанавливается масленка, крышка шкворня,
• клапан шкворня смазывается до выхода смазки,
• после окончательной проверки смазывается маслом шейка привода и вставляется привод,
• сборка узлов производится в обратной последовательности.

Разборка и ремонт шкворневого соединения

1. Поддомкрачиваем переднюю часть автомобиля.

2. Снимаем передние колеса и устанавливаем под балку упоры.

3. Ключом «на 10» отворачиваем два болта крепления верхней крышки подшипника шкворня

4. Снимаем крышку верхнего подшипника шкворня с пресс-масленкой.

5. Головкой «на 19» отворачиваем два болта крепления скобы тормоза.

6. Снимаем суппорт и привязываем его проволокой, чтобы не мешался.

7. Для удобства снимаем амортизатор (см.Как заменить амортизаторы подвесок автомобиля Газель).

Пассатижами расшплинтовываем гайку крепления поперечной тяги к рычагу

Ключом «на 24» отворачиваем гайку крепления поперечной тяги к рычагу. Гайку следует оставить на резьбе пальца

Используя поворотный рычаг в качестве опоры, «напрягаем» палец, опираясь монтажной лопаткой о поперечную тягу

11. Ударяя молотком по рычагу, выпрессовываем палец.

12. Отвернув гайку, вынимаем палец из отверстия поперечной тяги

13. Ключом «на 10» отворачиваем два болта крепления и снимаем нижнюю крышку подшипника шкворня.

14. Ключом или головкой «на 17» отворачиваем гайку стопора шкворня.

15. Молотком из мягкого металла выбиваем стопор.

Оправкой из мягкого металла выбиваем шкворень в направлении сверху вниз.

Снимаем поворотный кулак

Снимаем опорный подшипник.

Снимаем с опорного подшипника защитный колпак.

Вынимаем резиновое уплотнительное кольцо из верхней проушины поворотного кулака.

Зажимаем в тиски поворотный кулак и выбиваем из его проушин втулки через оправку

Очищаем проушины поворотного кулака

и запрессовываем в них с помощью оправки новые втулки.

Развертка для развертывания втулок шкворней

Разворачиваем обе втулки с помощью развертки до диаметра 25+0,053+0,020  мм за один проход, чтобы обеспечить соосность втулок

Промываем все детали в керосине. Смазываем шкворень и его стопор смазкой Литол-24.

Собираем шкворневое соединение в следующей последовательности:

1. вставляем шкворень в нижнюю проушину кулака, при этом смазочная канавка шкворня должна располагаться снизу, а лыска под стопор обращена к продольной оси автомобиля.

2. Надеваем на шкворень опорный подшипник.

3. Устанавливаем поворотный кулак на балку, контролируя через верхнюю проушину кулака соосность отверстий.

4. Продвигаем шкворень вверх до совпадения лыски с отверстием под стопор.

5. После установки крышек шприцуем соединение смазкой Литол-24.

6. Окончательно собираем все детали в обратной последовательности и регулируем схождение колес.

Смазка шкворневого соединения

Шкворневое соединение смазываем через 10 тыс. км пробега.

Работать удобнее на смотровой канаве.

Тщательно протираем ветошью верхнюю и нижнюю пресс-масленки шкворня.

Масляным шприцем нагнетаем смазку Литол-24 или ФИОЛ в верхнюю масленку

Масляным шприцем нагнетаем смазку в нижнюю масленку до ее появления из зазоров соединения

Если смазка не выходит хотя бы из одного зазора, следует «прокачать» соединение смесью моторного масла с керосином в пропорции 1:1 и затем смазать.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Проверка и регулировка углов установки передних колес на ГАЗель ГАЗ-3302, ГАЗ-2705 необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, равномерного износа шин при его эксплуатации.

Проверку и регулировку углов установки передних колес на ГАЗель ГАЗ-3302, ГАЗ-2705 выполняют на специальных стендах согласно инструкциям по их эксплуатации. Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, обусловлено износом и деформацией деталей подвески, деформацией кузова.

Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому после проведения этих работ проверка углов установки колес обязательна. Все регулировки должны проводиться на ровной площадке. Давление в шинах колес должно соответствовать норме.

Угол наклона шкворней назад предусмотрен конструкцией передней оси и не регулируется. При возрастании нагрузки на автомобиль угол наклона шкворней назад увеличивается за счет прогиба рессор. Для нагруженного автомобиля этот угол равен 3°30’±30′. Разница углов наклона шкворней левого и правого не должна превышать 30′. Во время эксплуатации автомобиля угол наклона шкворней назад может измениться:

— Из-за прогиба или скручивания балки. — Поломки или значительной осадки передних рессор. — Износа шкворней, втулок. — Другие причины.

Для восстановления нормального угла наклона шкворней назад замените деформированные или изношенные детали. В редких случаях, когда замена деталей полностью не устраняет отклонения значения угла, используйте стальной клин, вкладываемый между подкладкой рессоры и площадкой балки передней оси. В случае использования прокладок необходимо надежно прикрепить их к балке.

Развал колес на ГАЗель ГАЗ-3302, ГАЗ-2705 не регулируют. Он обеспечивается наклоном цапфы поворотного кулака в пределах 1°±15′ к плоскости дороги. Во время эксплуатации автомобиля угол развала может измениться вследствие прогиба балки передней оси или цапфы поворотного кулака. Значение угла развала проверьте приборами.

Если нужных приборов нет, то пользуясь угольником, измерьте расстояние от верхней III и нижней IV точек обода до вертикальной плоскости. Разность этих размеров при правильном угле развала должна быть в пределах 4-7 мм. Для восстановления требуемого значения угла развала выясните причину вызвавшую изменение развала. Часто такими причинами являются:

— Износ шкворней и их втулок. — Недостаточная затяжка подшипников ступиц передних колес. — Деформация балки передней оси.

Шкворни на Газель

Шкворневое соединение применяется в передвижной технике очень давно – оно использовалось еще в повозках и конных экипажах. Шкворневая подвеска устанавливается на автомобилях Волга и УАЗ, на грузовиках ГАЗ 53/ 3307, КАМАЗ, ЗИЛ.

На автомобили Газель для ремонта подвески продаются ремкомплекты, в стандартный набор входит четыре бронзовые втулки и два шкворня. Промышленностью также выпускается ремкомплекты нового образца, в них втулки заменены на игольчатые подшипники. Цена ремкомплекта с бронзовыми втулками находится в районе 900-1700 рублей, с самими запчастями проблем никаких нет – их можно купить практически в любом специализированном автомагазине.

Также в автомагазинах продаются полные наборы, в которые входят:

• клинья (2 шт.);
• сферические втулки (2 шт.);
• шкворни (2 шт.);
• резиновые уплотнители (2 шт.);
• прокладки заглушек (2 шт.);
• бронзовые втулки (4 шт.);
• шайбы;

• гайки.

Часто автовладельцы коммерческих автомобилей ГАЗ интересуются, сколько стоит ремонт шкворней на Газели. Следует отметить, что сама работа по замене шкворней (ЗШ) достаточно трудоемкая, требует немалых физических сил и времени. Расценки на работы по ЗШ в автосервисах разные, цена зависит от уровня станции техобслуживания, региона (местонахождения), степени сложности замены. Здесь дело в том, что в запущенных случаях (когда подвеска долго не смазывалась)  шкворни практически не выбиваются из своих посадочных мест, и тогда приходится полностью снимать переднюю балку в сборе, при разборке применять газовую горелку. Стоимость ЗШ на авто Газель в среднем начинается от 2-2,5 тыс. рублей за одну сторону, цена замены может доходить и до 10-12 тысяч рублей.

В заводской инструкции прописан регламент периодичности смазывания подвески на Газели – через 15 тыс. км пробега, но бывалые водители советуют набивать смазку в шкворневые соединения приблизительно через каждые 5-8 тыс. км. Смазка существенно продлевает срок службы шкворней, с регулярным шприцеванием детали могут проходить без ремонта до 150 тысяч километров. Смазывать соединения нетрудно, главное, не лениться это делать.

Шприцевание производим следующим образом:

Такие масленки имеются с каждой стороны передней оси автомобиля. Но здесь есть один нюанс – даже новые пресс-масленки литолом порой не пробиваются. Надежнее производить шприцовку с помощью гибкого шланга. Поступаем следующим образом:

Закачивать смазку необходимо до тех пор, пока она не начнет выступать из соединений. Сначала будет идти грязь, но нужно дождаться, когда из соединений начнет появляться чистый литол. Промазав шкворень, выкручиваем шланг, устанавливаем на место пресс-масленку. Так смазываем все четыре точки на подвеске.

Шланги для шприца продаются в автомагазинах, они стандартные, и должны подходить по резьбе.

У автовладельцев насчет смазки мнения расходятся, некоторые хозяева Газелей считают, что же такие шкворневые соединения необходимо промазывать густым трансмиссионным маслом, например, ТАД-17. Все-таки литолом или другой консистентной смазкой Газель шприцевать надежнее – «трансмиссионка» слишком жидкая, из шкворней она быстро вытекает. А вот на «Волге» шприцуют в основном нигролом (ТАД-17), для этого можно использовать даже не слишком грязную отработку.

Замена крышек шкворней Газель на усиленные, шприцовка шкворней

Решил заменить крышки шкворней на усиленные, так как при предпоследнем смазывании шкворней две крышки, а точнее прокладки хорошо пропускали! В этот раз одна стала гнать смазку из пресс-маслёнки сразу через себя. Объездив три магазина нашёл как раз те что хотел:

И чего мелочится, таких 4-ре штуки

Первым делом надфилем обработал все производственные заусенцы и убрал грязь. Был немного расстроен отсутствием граверов в комплекте и посредственностью пресс-маслёнок (в итоге пресс-маслёнки были заменены тоже на угловые, но с углом 90 градусов… по двум причинам, 2 из комплекта развалились в руках и не держались, как бы я их не закручивал, а оставшиеся 2 для возможности смазать шкворень нужно было выкручивать… ну их нах в общем). Столкнулся с проблемой чрезмерной длины болтов, которые шли в комплекте с крышками из-за чего один болт, имея запас по ходу в 2-3 мм, у меня свернулся и пришлось его высверливать… хотя вроде толком я его не тянул. Плюнул, стал менять остальные крышки, справа верхняя крышка встала как литая, попробовал смазать… хрен… отвернул, посмотрел, всё норм, опять завернул и опять хрен… мату от меня было минут 5! Было уже темновато и валил снег, решил вместо установки фонарей и плёнки над собой отложить всё на завтра. С утра сходил за метчиком на всякий случай, аккумуляторную дрель-шуруповёрт позаимствовал и в путь… сначала выверлил болт, прошёлся метчиком… поставил крышку, прокачал, всё норм. Началось самое интересное, почему не качает казалось бы идеально вставшая крышка? В итоге получилось что шкворень слишком высоко был установлен с завода и уплотнительная резинка уплотняла больше чем ей отводилось. Вооружившись головкой на «19» и небольшой «машкой» прессанул шкворень газели ниже. В итоге всё идеально встало и смазалось! Один минус остался, на одной крышке оказалась хреновая резьба под пресс-маслёнку в чём я убедился при смазывании. Вот так вот было:

Вот так стало:

И поближе, на фото видно что крышки реально толстые, после фото на маслёнки надеты резиновые наконечники от штуцера прокачки цилиндра сцепления:

Посмотрев на заводские крышки, могу сказать что сами крышки не тонкие и не гнуться, а прокладка которая использована – очень плохая. Если бы на заводе модифицировали прокладку и крышку, тогда бы когда газелисты так не возились с ними.

Нижние шкворня прошприцевались хорошо, а вот верхние, не смотря на усиленные крышки отказались продавливаться и смазку погнало через них. При чём одновременно и справа и слева! Я конечно подлезал иногда, пытался шприцевать, опять таки низ хорошо, а верх никак!( Нужно решать проблему.

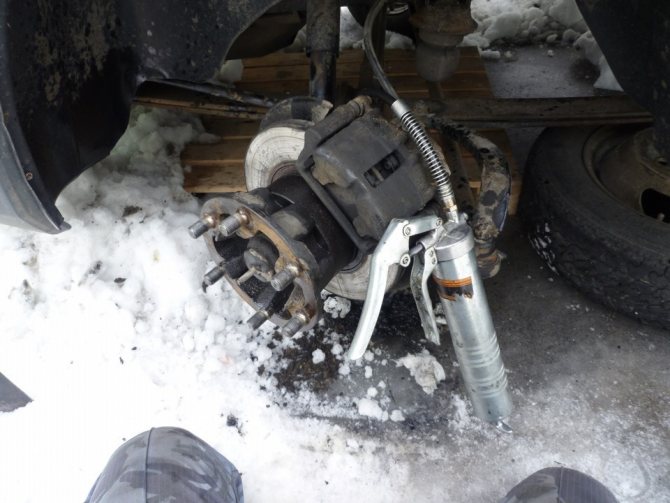

Применяю гайковёрт:

Из нагрузки только вес колеса!) Открутил с лева верхнюю крышку, там вот такая ситуация:

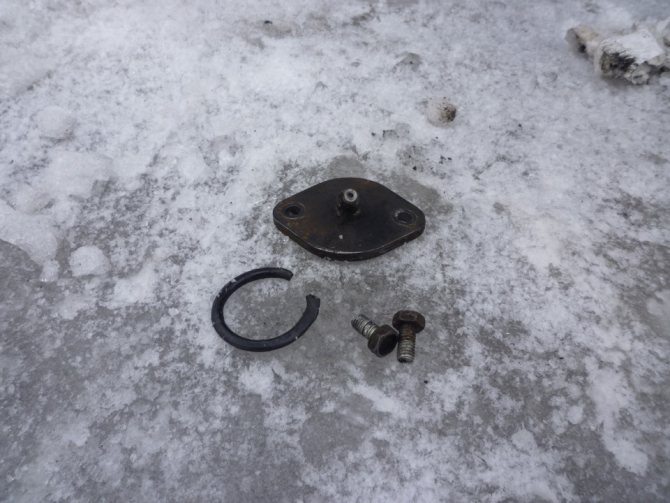

Резинку выдавило, недостающий кусок не нашел

Сама крышка деформирована давлением!(

Принято решение поменять обе верхние крышки. Но вот ведь блин, не нашёл я такие же в блистере, которые ставил

Пришлось купить тоже усиленные, но непонятно какого производителя:

Тоже типа усиленные…

Заодно решил перейти на шланг вместо пресс-маслёнок:

С виду симпатичный, гарантия год.

Шланг вроде качественный, даже гарантия год, но вот резьба не понравилась, мелковатый зубец и после 4 шкворней на резьбе следы износа!( Вот старая и новая крышка в сравнении:

Слева новая, справа старая (та что в блистере продаётся)

В новой крышке сама резинка получше на первый взгляд и канавка под неё глубже. Но крышки прокачивания не выдержали, металл оказался совсем сырой!( Выровнял молотком старые крышки и поставил новые резинки. Попробовал смазкой пробить шкворня, не получилось. Крышки снова пучит, резинку выдавливает. Взял масло гидравлическое, требуемого результата не получил.

Процесс…

И вот она старая добрая солярка! После пол литра солярки, час времени и сопутствующих факторов левый шкворень сдался: Ещё немного промыв шкворень газели шприцанул, какая же это желанная картина:

Правая сторона не требовала экспериментов и сдалась раньше, соответственно всё благополучно. Ну как бы результат:

следующая статья:

Полиуретановые сайлентблоки на газель

В последнее время, стал замечать, что при движении, даже по небольшим неровностям и швам асфальта, задняя подвеска

Рейтинг 0.00

Нагрев балки

Нагрев её мы также нагреваем и сам шкворень. Балка находится снаружи остывает быстрее, шкворень в нагретом состоянии становится толще, а балка начинает еще сильнее сужаться. Бить стучать бесполезно, пока они не остынут естественным образом до температуры окружающей среды, принудительное охлаждение тоже ничего не даст, нужно ждать, а лучше оставить эту затею на следующий день, утро вечера мудренее, это же все из жизни.

Выбить конечно можно и сразу. Если балку постоянно держать в нагретом состоянии желательно до красна, но тогда она просто придёт в негодность. Как правило на утро шкворень легко выходит из балки. По закону подлости если разборка одной стороны не составила хлопот , то вторая обязательно приносит какой нибудь сюрприз. Спешка ненужна. Самое главное здоровье, а железки они никогда не закончатся. Одни уйдут в металлолом, нальют другие.

Замена шкворней на ГАЗели! Или гаражная жизнь. Часть 1.

Пришло время замены шкворней (совсем разболтались), хотя пробег на этих шкворнях не большой.В прошлый раз когда я менял шкворня, поменял их в АТП. Как я понял они запрессовали втулки и прошлись разверткой, после этого мазохизма они быстро разболтались.На этот раз решил сделать все сам, но развертка оказалось дорогой 900 руб. и я купил шарик 25,00 мм за 100 руб+шкворня 820 руб.Итог: все разобрал, запрессовал втулки прошел шариком несколько раз, но шкворня не лезут, блин.Они 25,01 мм, то есть в натяг. Было решено идти в сервис Владику (тоже владеет супер машиной газель) для прохода разверткой.В сервисе развертки не оказалось. Диалог в сервисе-Мы разверткой не проходим, долговечность теряется.Лучше шариком.-Я им:»Шариком прошел, шкворень не лезит».-А ты его нагрей он увеличится потом продави.Вот где он спрятался секрет.Дома нагрел, продавил и шкворень как родной залез.Может кому поможет данная идея.

Price tag: 920 ₽

Источник

Подшипник шкворня Газель, как правильно установить?

Как Поменять Шкворня На Газели Полный Привод VESKO-TRANS.RU

Инструкции по замене шарнира на автомобиле Gazelle Неудовлетворительное состояние внутренних дорог часто становится причиной того, что в передней подвеске автомобиля есть стук, который занимает большую часть нагрузок. Он не исчезает и, как правило, свидетельствует о том, что пришло время следить за заменой воров. Специфика этой операции будет обсуждаться в этом материале.

Когда стоит серьезно подумать о ремонте

Как показывает практика, замена штырей требуется с существенным зазором, который появляется на повороте кулака. Определить проблему достаточно просто. вытащить переднее колесо и, схватив его за 6 и 12 часов, мы делаем резкие рывки вверх и вниз. Если есть зазор, то стержень работал свой ресурс и нуждается в замене. Четкое подтверждение проблемы можно получить, повернув колесо и ошеломив его. ненужное движение кулака по отношению к переднему лучу не очень проблематично.

В основе такой проблемы лежит ряд факторов, но чаще всего основная причина заключается в следующем:

• Агрессивное преодоление проблемных дорог;
• Неисправности колес и направляющих;
• Отсутствие своевременного технического обслуживания, включая шприц;
• Неверный крутящий момент подшипников на передних колесах.

Замена штырей. что требуется для работы

Чтобы выполнить ремонт газелей, вы должны заранее позаботиться о наличии следующих инструментов и устройств:

• Набор сканеров и держатель для них;
• Уплотнительный ниппель угольного типа;
• Набор ключей разных типов;
• Газовая плита;
• Устройство для изменения подшипников и бесшумных блоков.

Съёмник шворней ГАЗ-ель от DTM.Garage

И снова будни гаража: выпрессовываем закисшие шкворни на ГАЗ-ели самодельным съёмником

Осторожно. в. Кроме того, это будет необходимо и такие запасные части:

Кроме того, это будет необходимо и такие запасные части:

• Shtvorni;
• Сальники и прокладки;
• Шайбы и уплотнительные кольца;
• Сплит-контакты;
• втулки;
• Смазочные материалы и герметик;
• Очиститель карбюратора.

Мы начинаем заменять. последовательность действий

После того, как все необходимое для работы будет подготовлено, вы можете перейти непосредственно к замене устройства, выполнив работу в этом порядке:

• Мы сливаем масло с моста, после чего вешаем его, устанавливаем замки и разбираем колеса;
• Отвертываем крепления с тормозного диска и опоры;
• Снимите крепежные детали с тормозной панели и снимите корпус подшипника одновременно с приводом;
• Демонтируйте кончик руля и вытащите нижний масляный фильтр;
• Мы удаляем смазочный клапан и штифт конического штифта;
• Из нижнего стержня мы получаем пробку, после чего мы впитываем разобранное устройство и переходим к анализу второй стороны, выполняя аналогичные действия в той же последовательности;
• Мы проводим визуальный осмотр удаленных элементов, и если есть дефекты или повреждения, мы заменяем их новыми деталями;
• Мы смазываем кусты сварочным швом и выполняем повторное нажатие, размещая верхний элемент на одном уровне с корпусом. Здесь мы проверяем видимость выхода для смазки;
• Мы устанавливаем втулки строго вертикально, для большего удобства, заливая их маслом;
• Очистить развертку. для установки цапф должно быть достаточно нажать пальцем;
• Мы проверяем масляные уплотнения полуоси и смазываем их края маслом;
• Мы собираем механизм и проверяем качество существующих резьбовых соединений. Все элементы должны двигаться легко, без каких-либо усилий;
• Смажьте места контакта отдельных частей маслом, затем установите масленку на место;
• Мы собираем демонтированные блоки в обратном порядке.

Послесловие

Вот, собственно и все, шкворни заменены. Как вы можете видеть, в этой операции нет ничего сложного, и она абсолютно способна для всех. Не бойтесь попробовать, и вы добьетесь успеха.
