Особенности ремонта грузовой автотехники

Транспортные средства характеризуют следующими основными параметрами:

• тип ТС (колесный, гусеничный и др.);
• масса ТС, кг, — собственная (без груза и технических жидкостей), снаряженная (без груза, но с топливом, смазкой и водой) и полная (с техническими жидкостями, грузом и экипажем);
• грузоподъемность, кг;
• максимальная скорость движения, км/ч;
• максимальная мощность двигателя, кВт (л. с.);
• максимальный вращающий момент двигателя, Н*м;
• размеры (длина, ширина, высота), мм;
• колея (расстояние между средними линиями правых и левых следов движителя), мм;
• база (расстояние между осями), мм;
• геометрические параметры проходимости и др.

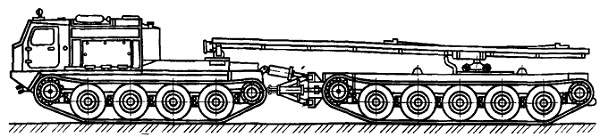

Схемы быстроходных гусеничных машин представлены на рисунках.

Преимущества и недостатки

Несущий кузов – современное конструктивное решение. Но и у него есть как плюсы, так и минусы.

Минусы:

1. Больше, чем в рамных, ощущается вибрация. Выше и уровень шума. В современных авто эта проблема решена за счет применения шумопоглощающих элементов – подрамников.
2. Ржавчина может ухудшить жесткость всей конструкции, негативно скажется на безопасности водителя и пассажиров. Поэтому производители предусматривают меры для обеспечения максимально возможной защиты от коррозии.
3. Лишь силовые элементы созданы из высокопрочной стали, остальное из тонкого листа, прочность которого увеличена за счет штампования.
4. Автомобили с несущим кузовом менее безопасны в случае бокового столкновения (по результатам краш-тестов).
5. Общий уровень прочности ниже, чем у рамных агрегатов.
6. Так как кузов – единое целое, при столкновении возможны второстепенные повреждения.
7. Затруднен капитальный ремонт. Нет возможности как с рамной конструкцией отделить кузов от «начинки», чтобы получить к ней удобный доступ.
8. Как отмечают владельцы, с годами конструктивные элементы кузова начинают «ходить ходуном» (то двери не закрываются, то багажник не попадает в свои границы). Особенно если часто выезжать на бездорожье. Если осознать, что безопасность зависит от степени изношенности металла, вырисовывает плачевная перспектива уже через 7-10 лет (эксплуатировать современные автомобили более 15 лет вообще не представляется возможным).
9. Недостаток несущей конструкции назвали и сами производители. Производить автомобили с несущим кузовом сложнее, чем с рамным. Сложнее прикрепить навесное оборудование.

Плюсы

После внушительного списка минусов, стоит вспомнить обо всех уже названых плюсах:

• несущий кузов легче, а, значит, такой автомобиль динамичнее, резвее, легче управляется;
• меньше расход топлива;
• центр тяжести ниже, а значит автомобиль более устойчив, меньше риск перевернуться;
• повышенная пассивная безопасность; авто с несущим кузовом более безопасны в случае фронтального столкновения, чем с рамным (результаты краш-тестов);
• при создании безрамных конструкций «съедается» меньше салонного пространства.

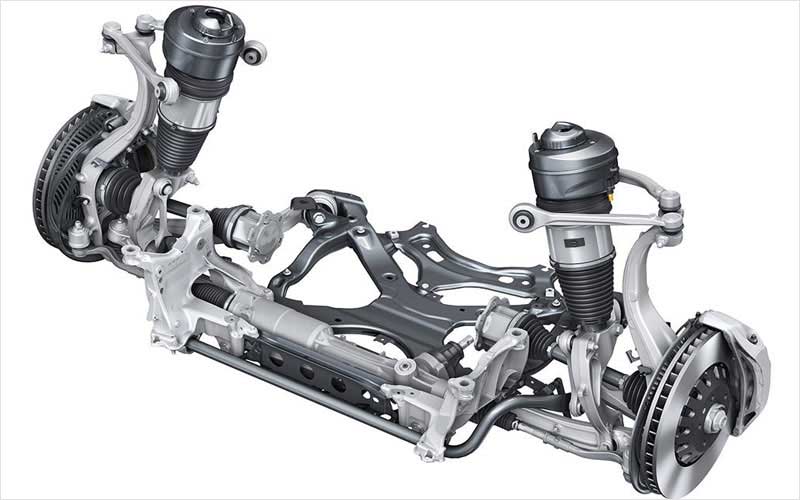

Конструктивные особенности ходовой части

Продолжая знакомство с общими сведениями об устройстве автомобилей, нужно отдельно остановиться на ходовой части.

В состав ходовой части входит множество узлов, систем и агрегатов. Именно с их помощью транспортное средство может осуществлять перемещения на короткие и дальние дистанции.

К основным компонентам ходовой относят:

• переднюю подвеску;
• заднюю подвеску;
• колёса;
• мосты (ведущие).

В подавляющем большинстве случаев на современных автомобилях передняя подвеска является независимой. Это связано с тем, что независимая система может обеспечить самое точное и эффективное управление транспортным средством. Дополнительно это оптимальное решение в плане обеспечения высокого уровня комфорта.

Если подвеска независимая, тогда для соединения подвески с кузовом используется собственная система крепления. Это даёт машине отличную управляемость.

Также существует полузависимая архитектура. У полузависимой системы в составе имеются рычаги, амортизаторы, стабилизаторы поперечной устойчивости и пр. Её также называют многорычажной системой. В основном она устанавливается только на заднюю ось. Встретить полузависимую систему на передней оси вряд ли можно.

Стоит добавить, что амортизаторы и стабилизаторы являются важной составляющей конструкции передней и задней подвески. Зависимая подвеска технически и морально устарела

Да, она используется на некоторых новых автомобилях, а также встречается на старых подержанных машинах. Преимущественно конструкция задней зависимой подвески состоит из жёсткой балки или ведущего моста, если речь идёт про машины с системой заднего привода

Зависимая подвеска технически и морально устарела. Да, она используется на некоторых новых автомобилях, а также встречается на старых подержанных машинах. Преимущественно конструкция задней зависимой подвески состоит из жёсткой балки или ведущего моста, если речь идёт про машины с системой заднего привода.

Грузовая техника

Грузовые автомобили – это класс транспортных средств, конструкция которых интегрирована в кузов, а также фиксируется на ходовой раме. В большинстве случаев техника данной категории называется «грузовиками». По вариантам исполнения кузова предусмотрены бортовые автомобили и фургоны.

• К категории бортовых грузовиков относится техника, в основе конструкции которой использован открытый кузов на шасси автомобиля. Транспортные средства данной категории применяются для перевозки строительных материалов, продукции, которая не требует соблюдения специальных условий хранения при перевозке.
• Традиционный фургон – автомобиль с добавлением на ходовое шасси специального грузового кузова с тентом или металлической конструкцией. Главным отличием от машин бортового типа является наличие закрытого кузова. Конструкция обеспечивает функциональные возможности для перемещения широкого спектра грузов, реализует максимальную защиту от попадания влаги атмосферных осадков, пыли.

Внутри кузова сохраняется эффективный микроклимат, а такие автомобили называются изотермическими. Рефрижератор поддерживает необходимую для перемещения продуктов питания и другой продукции температуру. Фургоны обеспечивают возможность транспортировки скоропортящихся товаров, специальных грузов, относятся к числу одних из самых распространенных вариантов профильной техники для региональных перевозок.

Работа гидроусилителя рулевого привода автомобиля ЗИЛ-4331:

a — нейтральное положение; б — перемещение золотника вправо; в — перемещение золотника влево; 1 и 7 — перепускные клапаны; 2 — сапун; 3 и 4 — сетчатые фильтры; 5 — коллектор; 6 — насос; 8 — предохранительный клапан; 9 и 10 — демпфирующие отверстия; 11 — калиброванное отверстие; 12 — шариковый клапан; 13 — реактивный плунжер; 14 — золотник; 15 — винт механизма рулевого управления; 16 — вал сошки; 17 — картер механизма рулевого управления.

Если водитель перестает поворачивать рулевое колесо, то прекращается и поворот управляемых колес, так как винт перестает вращаться и поступающая в картер механизма рулевого управления жидкость перемешает поршень-рейку с винтом и золотником в исходное среднее положение, при котором прекращается действие жидкости на поршень-рейку.В работе гидроусилителей автомобилей марок «ЗИЛ» и «КамАЗ» много общего, но конструкция гидроусилителя автомобилей марки «КамАЗ» имеет некоторые особенности. Распределитель расположен впереди углового редуктора. В центральном отверстии распределителя размещен золотник, вокруг которого в трех сквозных отверстиях расположено по два цилиндра с центрирующей пружиной между ними, а в трех глухих отверстиях расположено по одному плунжеру с пружиной. Наличие трех плунжеров в глухих отверстиях объясняется следующим. Жидкость, находящаяся в корпусе углового редуктора, действует на три торца реактивных плунжеров, находящихся в сквозных отверстиях, а также на кромку сечения винта по месту его уплотнения, а в полости слева под передней крышкой действуют лишь на торцы трех плунжеров. Чтобы обеспечить одинаковое реактивное усилие на рулевом колесе от давления жидкости при повороте как направо, так и налево со стороны углового редуктора расположены три дополнительных плунжера, общая площадь которых равна площади кромки сечения винта.В одном из плунжеров встроен обратный клапан, который при отказе гидросистемы соединяет между собой магистрали высокого и низкого давления, обеспечивая работу рулевого управления без усилителя. Предохранительный клапан соединяет магистрали нагнетания и слива при давлении жидкости свыше 8 МПа, предохраняя насос от перегрева, а детали от перегрузок. Размещение предохранительного клапана в отдельной бобышке облегчает его регулировку и ремонт.Отдельный гидроусилитель автомобиля МАЗ. Распределитель крепится к корпусу шаровых шарниров и силового цилиндра. Внутри корпуса распределителя имеются три кольцевых канавки: две крайние соединены между собой каналом и с магистралью нагнетания, средняя сообщает магистраль слива с бачком насоса. Две кольцевые канавки золотника соединяются каналами (Одна — с левой, другая — с правой стороны) с реактивными камерами, представляющими собой замкнутую полость. Шаровые пальцы сошки и продольной рулевой тяги закреплены в корпусе шаровых шарниров. Этот корпус фланцем скреплен с корпусом золотника. Шаровые пальцы зажаты пружинами между сферическими сухарями пробкой и регулировочной гайкой. Сухари удерживаются от вращения штифтами, а шаровые пальцы в сухарях могут поворачиваться в некоторых пределах. Внутри корпуса шаровых шарниров в осевом направлении может перемещаться стакан с закрепленным в нем шаровым пальцем сошки. Со стаканом перемещается и золотник, жестко соединенный с ним болтами. На корпус шаровых шарниров навернут силовой цилиндр, в котором помещен поршень со штоком. С одной стороны полость цилиндра закрыта пробкой, а с другой — крышкой. На конце штока имеется головка для его крепления в кронштейне рамы. Полости цилиндра, разделенные поршнем, соединены трубопроводами с каналами в корпусе распределителя, выходящими в полость между кольцевыми проточками.

Другие значения термина

Кроме определения выше, слово «шасси» может использовать для описания самоходных транспортных средств, предназначенных для установки различных машин и механизмов. Также этот термин применяют касательно той части летательных аппаратов, которая используется для движения по аэродрому, осуществления взлета и посадки. Как и в случае с шасси автомобиля, эта деталь смягчает удары и нагрузки при наземном перемещении самолетов. Авиационные шасси, в отличие от автомобильных, могут иметь конструкцию с колесами, лыжами или поплавками.

Нередко значение слова шасси путают с понятием привода автомобиля. Неправильная трактовка терминов вызвана тем, что они относятся к практически одной и той же части транспортного средства. Автовладельцы свободно говорят, что их автомобиль имеет шасси 4х2. Но при этом следует понимать, что 4х2 — это всего лишь компоновочная схема, из которой можно узнать количество ведущих колес, но не более. О том же, что такое шасси, уже было сказано выше. Несмотря на то, что колеса и привод входят в систему шасси, неуместно применять этот термин только для такого узкого описания.

Виды подвесок автомобилей

Для скорости движения автомобиля определяющим фактором является мощность двигателя. Вид приводящего в движение устройства определяется пристрастиями водителя: на углеводородном топливе он или столь модный ныне электрический. А качество и комфорт движения машины по дороге с любым покрытием определяют виды подвесок автомобилей.

Довольно сложная механическая конструкция, которая называется подвеска, традиционно состоит из набора рычагов, обрезиненных соединений (сайлент-блоков), которые через компенсирующие и выравнивающие приспособления (пружины, амортизаторы, рессоры), крепятся к кузову автомобиля. Подвеска призвана обеспечить ровное и управляемое движение машины по любой местности, её возможности определяются предназначением автомобиля.

Компании-производители

Потребности российского рынка в бункеровозах полностью удовлетворяются отечественными предприятиями, самые известные из которых «Ряжский АРЗ», а также «Мценский КОММАШ» и «Арзамасский завод КОММАШ». Не исключено, что в ближайшее время появится еще один производитель машин этого типа. Осенью 2020 г. «Галичский автокрановый завод» показал предсерийный образец бункеровоза с телескопируемыми стрелами собственной конструкции.

На российском рынке мультилифтов отечественные и зарубежные модели представлены примерно в равных долях. Но здесь следует сделать оговорку, что даже если механическая часть делается в России, гидравлика все равно ставится импортная. Впрочем, такая же ситуация наблюдается у производителей самосвалов и кранов – словом, везде, где необходим надежный гидравлический привод. Из зарубежных компаний, представляющих в России комплектные крюковые мультилифты, можно о грузоподъемной техники, как Hyva, HIAB и Meiller. С 2011 г. свою продукцию в России активно продвигает польская фирма Kromann – единственный зарубежный производитель, предлагающий наряду с крюковыми тросовые погрузчики. Из российских компаний мультилифты обоих типов предлагают «Ряжский АРЗ», питерский «СпецТранс» и «Мценский КОММАШ». Только крюковые мультилифты в России выпускают «Арзамасский КОММАШ» и московский МЗОК («МОСКОММАШ»). С 2009 г. выпускает крюковые мультилифты Gartek, разработанные как российская альтернатива европейским моделям.

Несмотря на ряд недостатков, автомобили со сменными кузовами уверенно конкурируют с классическими грузовиками. В условиях кризиса возможность работы одного шасси с несколькими кузовами выглядит особенно привлекательно, поэтому рынку мультилифтов в ближайшее время сильные потрясения не грозят.

Шасси

Шасси — опорное устройство, необходимое для передвижения автомобиля. В шасси входят все механизмы и агрегаты, предназначенные для передачи усилия от двигателя на ведущие колеса, а также для управления и передвижения автомобиля.

Шасси включает в себя:

• трансмиссию
• ходовую часть
• рулевое управление
• тормозную систему

Трансмиссия представляет собой совокупность механизмов, передающих вращающий момент от коленчатого вала двигателя к ведущим колесам, а также изменяющих вращающий момент и частоту вращения ведущих колес по величине и направлению.

Трансмиссия состоит из:

• сцепления 3
• коробки передач 4
• карданной передачи 5
• ведущего моста 6

Сцепление необходимо для кратковременного разъединения двигателя и трансмиссии при переключении передач и для плавного их соединения при трогании с места.

Коробка передач (КП) предназначена для изменения вращающего момента на ведущих колесах, скорости и направления движения автомобиля путем ввода в зацепление различных пар шестерен.

Карданная передача служит для передачи вращения от вала коробки передач к ведущему мосту под некоторым углом.

Ведущий мост состоит из механизмов, с помощью которых происходит увеличение вращающего момента и вращение валов передается к ведущим колесам под прямым углом.

Ходовая часть предназначена для передвижения автомобиля. Вращательное движение ведущих колес при их сцеплении с поверхностью грунта преобразуется в поступательное движение автомобиля.

Рулевое управление необходимо для изменения направления движения автомобиля.

Тормозная система служит для замедления скорости движения и остановки автомобиля.

В этом материале мы рассмотрим устройство грузовых автомобилей трех популярных производителей спецтехники, которые занимают первые места в рейтинге продаж в России.

Устройство стабилизатора поперечной устойчивости

Стабилизатор поперечной устойчивости состоит из основных элементов:

• Стальная труба (стержень) П-образной формы – средняя часть.
• Две стойки (тяги)
• Крепления (хомутики, резиновые втулки)

Рассмотрим данные элементы подробнее.

Стержень стабилизатора поперечной устойчивости

Стержень стабилизатора представляет собой упругую поперечную распорку. Стержень изготавливается из пружинной стали. Стержень – главный элемент стабилизатора поперечной устойчивости. В большинстве случаев стальной прут имеет сложную форму.

Стойки стабилизатора

Стойки стабилизатора поперечной устойчивости или в просто народе «тяги» – это элементы, соединяющие концы стального стержня с рычагом или стойкой подвески. Стойка выглядит, как шток размером 5-20 см, с шарнирными соединениями по бокам для подвижности соединения. Шарниры защищаются от грязи и пыли пыльниками.

Крепление стабилизатора поперечной устойчивости

Крепление стабилизатора поперечной устойчивости осуществляется с помощью резиновых втулок и хомутов. Стержень стабилизатора крепится к кузову автомобиля в двух местах с помощью хомутов.

Разновидности

Тормоза на авто применяться начали сразу с момента появления машин. Первые системы были примитивными и простыми, но со своей задачей справлялись, поскольку и скорость движения автотранспорта была невысокой. По мере усовершенствования авто дорабатывались и тормоза. Также были разработаны различные виды тормозных систем со своими конструктивными отличиями и особенностями.

В целом, все виды тормозных систем, используемых на транспорте можно разделить по категориям:

1. Назначение
2. Тип привода
3. Устройство рабочих механизмов

Поскольку эта система должна осуществлять ряд функций, то в конструкции авто применяется несколько видов тормозов, и у каждого из них свое назначение.

Виды по назначению

На легковых машинах применяется два вида тормозов – рабочий и стояночный. Дополнительно же на автотранспорте могут применяться еще резервный и горный тормоза.

Рабочим осуществляется замедление машины вплоть до полного прекращения движения. Особенность их работы заключается в том, что скорость замедления зависит от силы нажатия на тормозную педаль.

Стояночный тормоз, как понятно из названия, предназначен для обездвиживания авто на стоянке. Благодаря ему колеса блокируются, и машина не сможет самовольно откатиться.

Резервный тормоз, еще называют аварийным. Нужен он для обеспечения остановки авто при поломке рабочей системы. На легковых моделях обычно резервного тормоза как отдельно стоящей системы нет, а его функцию выполняет стояночный тормоз.

Горный тормоз применяется на грузовиках. Суть его заключается в принудительном сбросе оборотов двигателя при движении с горы, что позволяет замедлить авто без использования рабочего тормоза, чтобы исключить перегрев и отказ рабочих механизмов.

Типы привода

Существующие виды тормозных систем различаются и по типу привода. В задачу привода входит передача усилия рабочие механизмы или выполнение определенных действий с их составными частями.

Их можно разделить на:

1. Механический
2. Гидравлический
3. Пневматический
4. Комбинированный

В механическом типе водитель воздействует на рабочие узлы посредством систем тяг, тросов и рычагов. Для рабочих тормозов этот тип привода обычно не используется, зато он нередко применяется на стояночном тормозе.

Гидравлический – самый распространенный на легковушках привод. Построен он на физическом свойстве жидкости — несжимаемости. Это позволяет использовать жидкость для передачи усилия на рабочие механизмы.

Устройство простейшей системы тормозов

Пневматический привод применяется на грузовиках. Здесь основным рабочим телом выступает сжатый воздух, нагнетаемый компрессором. Водитель же нажимая на педаль, открывает каналы, по которым воздух подается в специальные камеры связанные с рабочими механизмами.

Комбинированные приводы обычно используются на спецтехнике. Такой привод может включать в себя конструктивные элементы перечисленных типов приводов. К примеру, он может быть гидромеханическим, электромеханическим и т. д.

Разновидности рабочих механизмов

Рабочие механизмы воздействуют на колеса, обеспечивая замедление их вращения. То есть, это основные элементы тормозной системы. Они могут быть ленточными, дисковыми и барабанными. Первый тип практически не используется и его можно встретить только на спецтехнике. Суть работы его сводится к тому, что на оси, которая передает вращение на колесо, сделан барабан, с одетой на нем лентой. При торможении водитель воздействует на ленту, натягивая ее, и за счет трения скорость вращения барабана замедляется.

Дисковые механизмы – одни из самых распространенных на легковых машинах. Здесь основным рабочим элементом выступает диск, жестко посаженный на колесную ступицу. Привод системы связан с суппортом, установленном на тормозном диске. В нем установлены фрикционные колодки. При торможении посредством суппорта осуществляется прижим колодок к диску, и трение между ними замедляет вращение ступицы.

В барабанных тормозах вместо диска используется барабан, посаженный на ступицу. Внутри него на неподвижной части ступицы размещены две колодки в виде полумесяцев. При торможении привод обеспечивает разжатие колодок, в результате они прижимаются к барабану и замедляют его вращение.

Конструкция гидроусилителя автомобиля МАЗ

1 — гидроцилиндр; 2 — шток; 3 — нагнетательный трубопровод; 4 — поршень; 5, 31 и 32 — пробки; 6— корпус шаровых шарниров; 7 — регулировочная гайка зазора шарового шарнира продольной тяги; 8 — толкатель; 9 — шаровой палец продольной рулевой тяги; 10 — шаровой палец сошки; 11 — сливной трубопровод; 12 — крышка; 13 — корпус распределителя; 14 — фланец; 15 и 17 — трубопроводы; 16 — хомут крепления уплотнителя; 18 — масленка; 19— сухарь; 20 — стопорный винт; 21 — крышка гидроцилиндра; 22— винт; 23— внутренняя шайба крепления чехла; 24 — головка штока; 25 — шплинт; 26 — штуцер сливного трубопровода; 27— штуцер нагнетательного трубопровода; 28 — держатель шлангов; 29 — регулировочная пробка зазора шарового шарнира сошки; 30 — золотник; 33 — стяжной болт; 34 — соединительный канал; 35 —стакан; 36 — обратный клапан.

Жидкость, подаваемая насосом по магистрали нагнетания в распределитель, заполняет две крайние кольцевые полости и в прямолинейном движении автомобиля, проходя между кромками золотника в центральную кольцевую полость, по трубопроводу возвращается в бачок насоса.При повороте рулевого колеса шаровой палец сошки перемещает золотник в сторону от нейтрального (среднего) положения. Вследствие этого крайняя и центральная кольцевые полости разъединяются буртиком золотника и жидкость насосом подается в одну из полостей силового цилиндра, а из другой сливается в бачок. Под действием давления жидкости силовой цилиндр перемещает шаровой палец продольной рулевой тяги и весь золотниковый механизм. Через каналы в золотнике жидкость под давлением всегда передается в реактивные камеры, поэтому золотник стремится вернуться в нейтральное положение.

Ведущие производители

Выделяются некоторые изготовители тягачей.

Основные элементы системы

В конструкции подвески есть следующие детали:

• Составляющие, которые обеспечивают упругость. Они могут быть металлическими, например пружины или торсионы, и неметаллическими. За счет своей упругости эти компоненты смягчают динамические нагрузки, гасят удары и толчки, возникающие во время передвижения, обеспечивают плавный ход.
• Амортизаторы. Схема их работы проста – эти устройства гасят колебания, создаваемые упругими элементами, и не дают им воздействовать на кузов, раскачивать его. Они же обеспечивают хорошее сцепление с дорогой. Если амортизатор вышел из строя, колеса начинают «прыгать».
• Направляющие детали. Они представлены в подвеске рычагами, тягами. Соединяют весь механизм с кузовом и регулируют положение колес относительно него во время движения по прямой и на поворотах.
• Стабилизаторы поперечной устойчивости. Основная задача этих составляющих – предотвращать заваливание машины набок на поворотах.
• Опоры колеса. Детали, принимающие нагрузку от колес и распределяющие ее по всей подвеске.
• Элементы крепления. Это болты и шарниры, с помощью которых соединяются между собой детали подвески, а сама она с кузовом.

Материал изготовления блока цилиндров и гильз цилиндров

В зависимости от рабочего объёма и других технических и эксплуатационных характеристик, назначения, существует несколько вариантов компоновки (расположения цилиндров двигателя), а также несколько материалов для изготовления блока и цилиндра.

Так как в цилиндре возникают условия переменных давлений в надпоршневой полости, внутренняя поверхность стенок цилиндров соприкасается с пламенем и горячими газами (температура которых составляет от 1500—2500 °С), такая деталь должна изготавливаться из высокопрочных материалов с большой механической прочностью. Скорость скольжения поршневых колец по стенкам цилиндров достаточно большая от 12 до 15 м/сек, поэтому внутренние стенки цилиндра должны иметь повышенную жесткость. В этом случае увеличится срок службы цилиндра (гильзы цилиндра) и деталь будет более устойчива к разным видам износа (абразивным, коррозийным и эрозийным). Если поверхность блока цилиндров износилась выше допустимых пределов (что определется методом дефектации блока цилиндров), необходимо провести ремонт блока цилиндров.

Если нет ограничений по массе двигателя, например тракторный двигатель, то блок цилиндров изготавливается из перлитного чугуна.

На транспортных двигателях, где есть ограничения по массе, применяю более легкие алюминиевые и магниевые сплавы для изготовления блока цилиндров.

Преимущества блоков цилиндров из серого чугуна:

• низкая стоимость;
• высокая технологичность литья;
• стабильность свойств материала;
• возможность ремонта трещин блока (запайкой, заваркой, эпоксидным клеем);
• высокая твёрдость и жёсткость поверхностей, устойчивость к перегреву;

Недостатки чугунов

Главный недостаток чугуна большая масса (плотность выше в 2,7 раза), и меньшая теплопроводность.

Алюминиевые сплавы более дорогие, но алюминиевые блок цилиндров имеют гораздо меньшую массу. Алюминиевые сплавы имеют ряд особенностей, которые следует учитывать при изготовлении и эксплуатации блоков цилиндров.

Где лучше покупать фуру

Изучите обзоры моделей на автомобильных интернет-ресурсах. Найдите подробные видео, картинки фуры, отзывы.

Подержанный автомобиль ищите на проверенных ресурсах. Например, Авито, Авто.Ру. Для приобретения новой фуры нужно обратиться в официальные дилерские центры.

Автофуру можно купить в лизинг. Для этого придется выбрать надежную компанию и заключить с ней договор. Сначала потребуется предоставить личные данные в специальной анкете. Затем необходимо подготовить документы для заключения договора, внести первый взнос. Только после этого покупатель получит автомобиль.

Тюнингованный тягач с рисунками, новыми фарами, бамперами стоит больше. Цена выше как минимум на 20 тысяч рублей. Показатель также зависит от рейтинга авто. Машины топовых производителей стоят на 10-15% больше.

Несмотря на большую конкуренцию, грузоперевозки – прибыльный бизнес. Взяться за дело под силу каждому. Главное – иметь категорию С, тягач. Также можно пойти водителем в соответствующие компании.

Ознакомиться с лучшими фурами можно на видео:

История создания

Прототип будущего КамАЗ-5320 разрабатывался на ЗИЛе и назывался ЗИЛ-170. Первый ЗИЛ-170 был построен в 1968 году. На нем стоял двигатель Ярославского моторного завода (ЯМЗ). В качестве образца для прототипа, среди закупленных за рубежом для испытаний и выявления требуемого класса капотных и бескапотных аналогов, был выбран американский «International COF-220». В версии ЗИЛа кабина приобрела немного другие, более прямоугольные формы и изящный передок с решёткой воздухозаборника в правой части, а также 4 фары головного света. Уже в мае 1969 года первый опытный образец автомобиля ЗИЛ-170 прошёл первые испытания на участке Углич—Рыбинск. Но после принятия постановления ЦК КПСС и Совета Министров СССР «о строительстве комплекса заводов по производству большегрузных автомобилей в Набережных Челнах» дальнейшую разработку и последующую сборку ЗИЛа-170 было решено перенести на КамАЗ. Тогда же название машины поменяли на КамАЗ-5320. Первый опытный КамАЗ-5320 сошёл с конвейера в 1974 году.

Первые серийные КамАЗы сошли с конвейера 16 февраля 1976 года. По традиции тех лет грузовики из первой партии были украшены лозунгом «Наш подарок XXV съезду КПСС».

На базе КамАЗ-5320 в семействе были созданы седельный тягач КамАЗ-5410, самосвал КамАЗ-5511, удлинённый бортовой грузовик КамАЗ-53212, шасси КамАЗ-53213, а также семейство двухосных аналогов (удлинённый КамАЗ-5325 и базовый КамАЗ-4325 бортовые, самосвал КамАЗ-43255, седельный тягач КамАЗ-4410). Производство первых двух моделей семейства 5320 началось в 1977 году, остальных — позже. Все модели этого семейства имели схожую конструкцию и во многом были унифицированы.

Это интересно: Характеристики грузового автомобиля КамАЗ-5308 и его модификаций
