Особенности ремонта и замены электрокорректора фар на ладе гранта

Содержание:

Идеи тюнинга фар и их реализация
Настройка своими руками
Замена гидрокорректора фар на гранте
- Как заменить гидрокорректор фар на ВАЗ 2190?
Настройка угла света
labavto.com
- Конструкция и принцип работы гидрорегулятора
- Причины выхода из строя гидравлического регулятора
Как заменить гидрокорректор фар на ВАЗ 2190?
Замена гидравлического корректора электрическим
Выбор и покупка установочного комплекта
- Автоматический корректор фар
- Электромеханическая система вместо гидрокорректора
Причины выхода из строя гидравлического регулятора
Возможен ли ремонт гидрокорректора
- Пошаговые действия
Регулировка фар на Лада Гранта своими руками: видео и фото
Ответ эксперта
- Регулировка по высоте
Итоги

Идеи тюнинга фар и их реализация

Как можно произвести тюнинг оптики в Ладе Гранте:

Купить и поставить тюнингованную оптику. Такой вариант является одним из наиболее затратных в плане стоимости, тем не менее, он считается самым эффективным. Тюнингованные фары будут смотреться действительно «круто».
Установить реснички. Этот вариант — самый дешевый в плане реализации. В магазинах или в интернете можно приобрести готовые реснички, которые нужно только поставить на авто, предварительно очистив и обезжирив поверхность стекла. При необходимости можно соорудить реснички самостоятельно, это позволит получить более оригинальный продукт, ведь вы сами сможете выбрать соответствующую форму. Реснички можно изготовить из стекловолокна, пластика либо светодиодов.
Установить новые лампочки — диоды или газоразрядные, то есть ксенон. Такой вариант позволит не только улучшить вид автомобиля, но и обеспечить более качественное освещение дороги.
Затонировать фары, для этой цели можно использовать специальную пленку либо тонировочный лак. Учтите, что тонировка может способствовать ухудшению освещения, поэтому возможно, дополнительно придется установить более яркие лампы.

Настройка своими руками

Инструмент

Как устранить ошибку р0363 на ладе гранта

Для настройки понадобится следующий инструментарий:

шестигранник на 6;
лист ДСП, примерно 2 на 3 м;
набор мелков;
парочка старых газет среднего объёма.

Вместо листа можно использовать ровную вертикальную поверхность, например, забор стройки.

Подготовка авто к самостоятельной регулировке

Из ДСП делают экран перед автомобилем. Расстояние между передним бампером и листом 3–5 метров.

Проверяют давление в шинах и подкачивают, если надо.
Выставляют положение подкорректора в положение «ноль».
Включают ручной тормоз.
На переднее (водительское) сидение выкладывается груз примерно 75 кг.

Это нужно для создания максимально стандартной ситуации управления автомобилем.

Рисуем схему

Когда автомобиль готов, на импровизированном экране изображают следующую схему:

Автомобиль и экран перед ним

На схеме:

А и В — осевые линии по центрам фар;
О — осевая линия машины;
d — расстояние между осями ламп;
h — расстояние от центров ламп до земли (пола гаража);
1 — горизонтальная линия, на которой расположены центры фар;
2 — на этой линии располагаются центры световых пятен.

Линия 1 рисуется на высоте h; линия 2 ниже на 55 мм.

Корректировка

Включают ближний свет.
Газетой закрывают одну из фар и смотрят на пятно света, отображённое на стене.
Шестигранником вращают соответствующие контакты.

Правильно отрегулированный световой поток должен выглядеть, как на схеме выше. Левая сторона каждого пятна касается линии 2, точки пересечения горизонтальных и наклонных участков располагаются точно на линиях А и В.

Для окончательной настройки проводится тестовый заезд.

Замена гидрокорректора фар на гранте

Как настроить часы на ладе гранта: пошаговая видеоинструкция

Добро пожаловать! Гидрокорректор фар — появился он очень давно в линейки автомобилей ВАЗ и всё началось с классики, позже он перешёл и на передний привод, ставился на ВАЗ 2109, ВАЗ 21099 и т.д., по сути это очень удобная вещь, без которой сложно обойтись в такой ситуации когда автомобиль сильно нагружен, вить благодаря нему можно не выходя из машины направлять пучок света фар вверх или вниз, особенно это полезно когда задняя часть автомобиля нагружена, например в багажник много продуктов положили и задняя часть чуть-чуть присела, тем самым фары начинают светить не вперёд а вверх ослепляя при этом других водителей, вот чтобы такого не было и был придуман гидрокорректор фар, покрутив ручку которого, пучок света фар можно будет вниз направить и тем самым ослеплять он уже не кого не будет.

Примечание! Чтобы произвести замену гидрокорректора фар, нужно будет запастись: Воротком и накидной головкой «на 21», если воротка нет то вместо него так же можно использовать удлинитель!

Замена гидрокорректора фар
Дополнительный видео-ролик

Где находится гидрокорректор фар? Одним концом корректор выведен в салон автомобиля (Кнопка же у него есть, которую вращать нужно, так вот за ней кончик гидрокорректора и установлен), а другими концами (Он разделяется на две части) он в моторный отсек выведен, где первым концом подсоединяется к левой фаре, а вторым к правой фаре, для наглядности на фото ниже красной стрелкой показано его подсоединение к фаре, а синей указана кнопка управления им, под которой сам гидрокорректор фар и располагается.

Когда нужно менять гидрокорректор фар? При выходе из строя он подлежит замене, в связи с которой он перестанет регулировать фары (Одну фару) и в связи с чем эксплуатация автомобиля ухудшится, кроме того фара может полностью упасть (Всё так скорее всего и будет, то есть к примеру фары у вас всегда были на гидрокорректоре настроены на цифру «2», после выхода его из строя, вне зависимости от того на какую цифру настроены фары, они упадут в самый низ на «0») и смотреть в самый низ на дорогу и в завершение гидрокорректор при выходе из строя рекомендуем вам осмотреть, а именно проверить все шланги идущие от него (Из салона) как говорится от и до (Полностью) и если во время осмотра будут найдены места где жидкость подтекает (Из шлангов она вытекать не в коем случае не должна, даже капать, если вытекает то он пришёл в не годность), то он подлежит замене.

Как заменить гидрокорректор фар на ВАЗ 2190?

Снятие: 1) Снимается корректор легко и сложно могут возникнуть лишь только с его вытаскиванием, делается это всё следующим образом, в начале снимается руками крышка монтажного блока которая закреплена на четырёх фиксаторах (см. фото 1), как только крышка будет снята, перебраться нужно будет к рабочим цилиндрам корректора (Это те которые на фаре находятся) и отсоединить оба придётся, отсоединяются они посредством отжимания фиксатора (На каждом цилиндре фиксатор находится который их крепит к блоку-фаре) и поворачиванием против часовой стрелки и вытаскиваются потом (см фото 2), после чего перебраться опять же в салон нужно и там снять ручку корректора фар потянув за неё (см. фото 3) и за ручкой находящуюся гайку крепления корректора фар отвернуть воротком с накидной головкой (см. фото 4) и после этого можно снимать корректор с автомобиля.

2) Снимается гидро-корректор фар по средством выведения в салон автомобиля, то есть в начале как показано на маленьком фото уплотнитель шлангов выводится в салон (Указан красной стрелкой) и за ним выводятся шланги с рабочими цилиндрами и тем самым корректор фар снимается с автомобиля.

Установка: Устанавливается новый гидро-корректор фар точно так же, через салон он засовывается и выводится тем самым в подкапотное пространство, где там рабочие цилиндры корректора подсоединяются к блоку-фары, при этом отверстие в моторном щите закрывается уплотнителем шлангов и другой конец (Который в салоне) вставляется в отверстие и после чего закручивается гайкой, при этом устанавливается на своё место ручка корректора фар и крышка монтажного блока.

Дополнительный видео-ролик: Увидеть наглядно процесс замены корректора фар, можно в ролике ниже, на примере такого автомобиля как ВАЗ 2110, процедура замены что на Ладе Гранте, что на десятках особо не отличается.

Настройка угла света

Замена переднего ступичного подшипника на ладе гранта. фото

Настройка фар Лада Гранта не потребует от водителя много времени и покупки стенда. Все работы займут не более 30 минут свободного времени без применения сложных инструментов.

Конечные результаты регулировки своими руками ничем не отличаются от профессиональной настройки на стенде. Стоимость проведения работ такого типа в автосервисе начинается от 1000 рублей. Официальный дилер потребует около 1500-2000 рублей. Регулировка не только положительно повлияет на видимость дороги, но и поможет сэкономить на полный бак бензина или новые лампы.

Инструменты для настройки положения рефлектора Гранты

Чтобы отрегулировать свет фар, потребуются следующие инструменты:

крестовая отвертка средних размеров;
чистая тряпка;
маркер или мел;
рулетка;
строительный уровень;
помощник для правильного распределения веса.

Использование уровня поможет определить угол установки автомобиля и более точно настроить световые приборы, однако использование данного инструмента не обязательно.

Подготовка

Перед началом работ выполняются подготовительные шаги, которые помогут получить более точные результаты. Для начала находим ровную площадку в неосвещенном месте с ровной стеной здания или гаража. Высота объекта должна быть не менее 2,5-3 метров.

Также рекомендуется выполнить действия:

тщательно моем автомобиль;
проверяем наличие запасного колеса и очищаем багажник от лишних вещей;
устанавливаем требуемое заводом-изготовителем давление шин;
заправляем полный бак бензина;
проверяем оптику на работоспособность всех ламп и компонентов;
поднимаем фару в верхнее положение, установив крутилку корректора в положение 0.

С увеличением пробега на стекле фары Гранты появляются царапины, сколы и помутнения. Перед настройкой рекомендуется вручную отполировать оптику с помощью ткани или специального состава против царапин, который продается в любом автомобильном магазине. Лампы дальнего света не участвуют в регулировке, однако следует проверить и их работу.

Отметка схемы на стене

Световые приборы Гранты выдают плотный поток света с ровной горизонтальной линией и «галкой» для правостороннего движения. Для правильной регулировки потребуется нарисовать схему.

Для этого выполняем шаги:

Установить Гранту на ровной поверхности на расстоянии 5 метров от стены.
Пошатать кузов, чтобы расслабить подвеску.
Открыть капот.
Начисто протереть фары.
Замерить высоту от земли до расположения лампы в фаре.
Нарисовать горизонт маркером.
Отметить центр автомобиля с помощью вертикальной линии.
Замерить расстояние между лампочками фары и перенести его на схему от центральной точки Лады Гранты. Ориентир — значок решетки радиатора.

После того как схема нарисована, выполняются настройки.

Регулируя угол наклона, также делаются отметки на стене, чтобы наглядно видеть изменение настроек фары.

Корректировка

После составления схемы просим помощника сесть на место водителя для правильного распределения веса. Это поможет точнее настроить горизонтальную плоскость. Для настройки света в Гранте требуется поворот регулировочных винтов, которые отвечают за наклон рефлектора влево и вправо, а также вверх и вниз.

Регулировка фар Лады Гранта производится по заранее обозначенной схеме на стене. Пучок должен отвечать параметрам:

Проходить ниже отмеченной горизонтальной линии на 5,5 сантиметров.
Место перехода в «галку» должно четко смотреть по отметкам расстояния лампочек относительно центра Гранты.
В области светотеневой границы не должно быть лишних засветок и ярких лучей, которые помешают встречным водителям.

Следует самостоятельно проверить работоспособность корректора фар Гранты. Для этого устанавливаем регулятор в положение 1 и 2 и следим за равномерным подъемом световой границы.

Самостоятельная регулировка фар позволит улучшить обзор дороги, исключить случайное ослепление встречных водителей, сохранит семейный бюджет.

labavto.com

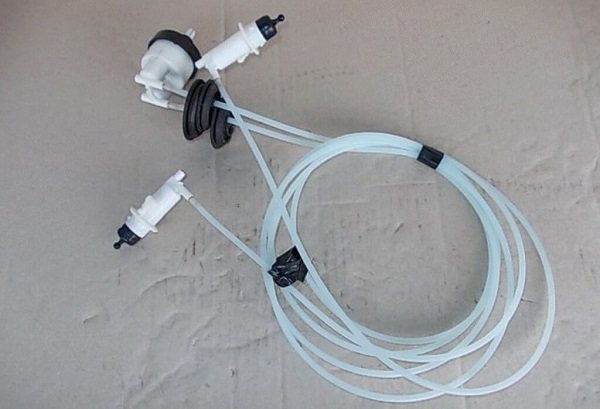

Конструкция и принцип работы гидрорегулятора

Гидравлический регулятор позволяет из салона автомобиля угол светового пучка. Конструктивно он состоит из следующих частей:

основного цилиндра, который расположен под панелью приборов;
исполнительных цилиндров, расположенных на передних фарах;
соединительных трубок, связывающих цилиндры между собой.

На приборной панели вмонтирован переключатель режимов, благодаря меняется давление гидравлической жидкости в головном цилиндре.

Гидравлический регулятор представляет собой замкнутую герметичную систему, в которой изменившееся давление с помощью гидрожидкости из основного цилиндра по магистралям передается в исполнительные. В результате меняется положение штоков рабочих цилиндров, которые через специальный рычажок меняют угол наклона светового пучка. В этом заключается принцип работы гидрокорректора фар.

Работа электрического корректора осуществляется за счет электроэнергии от бортовой электросети. Работоспособность электрорегулятора не зависит от температурных сезонных колебаний. Поэтому электрокорректор надежнее гидравлических аналогов. Главный недостаток электрических устройств – высокая стоимость. Они дороже гидрокорректоров в несколько раз.

Причины выхода из строя гидравлического регулятора

Если при повороте ручки регулировки фар, световой пучок не меняет направление, это говорит о выходе из строя гидравлического корректора. Существует несколько причин неисправности:

Заклинило один из рабочих цилиндров. При этом не будет поворачиваться соответствующий отражатель.
Повредились соединительные трубки, произошла разгерметизация системы.
Нарушение герметизации вследствие повреждения или износа уплотнителей.

При разгерметизации системы невозможно регулировать оба плафона. Чаще всего они опускаются и принимают нижнее положение, в итоге фары освещают только дорогу рядом с автомобилем. В ночное время это повышает риск создание аварийной ситуации. Можно попробовать отрегулировать шток гидравлического устройства.

Производители гидрокорректоров не предусмотрели ремонт замкнутой системы в целом и отдельных элементов. Поэтому если устройство вышло из строя, необходимо либо установить новый гидрорегулятор, либо заменить гидравлическое устройство на электрическое.

Некоторые автолюбителя пытаются отремонтировать регулятор, но это не приносит долгосрочных результатов. Например, заменяют рабочий шток саморезом подходящего диаметра с удаленным острым концом. Это дает возможность зафиксировать отражатели в определенном положении. Проводить регулировку из салона будет невозможно.

Если при визуальном осмотре гидрорегулятора обнаружены трещины на соединительных трубках, ремонт будет заключаться в их устранении. Причиной появления трещин являются температурные перепады в моторном отсеке автомобиля. Если трещина находится близко от основного или рабочего цилиндра, отрезают конец с трещинами. Поврежденную в середине трубку полностью меняют с прокачкой тосолом.

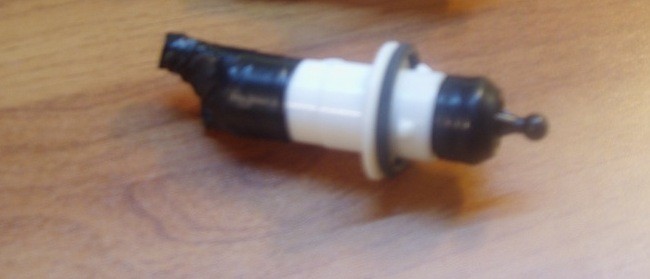

Как заменить гидрокорректор фар на ВАЗ 2190?

Вынимаем неисправный толкатель из фары;
Согрев для эластичности трубку снимаем толкатель с нее;
Со стороны трубки под углом закручиваем саморез – чем глубже, тем сильнее будет выпирать шток;
Регулируем длину самореза до получения желаемого результата.

Вариант 2 – гуманный. Возвращаем корректор в полное рабочее состояние.

Вынимаем неисправный толкатель из фары;
Согреваем трубку и аккуратно снимаем ее с толкателя;
Пробуем двигать шток плоскогубцами — толкатель не работает , если в нем мало жидкости и нет нужного давления;
Если шток двигается – шприцом с иголкой докачиваем в толкатель тосол, собираем систему обратно.
Шток не двигается – закачиваем шприцом небольшое количество тосола в толкатель, пробуем разработать шток. Добавляем тосол до нужного уровня.
Оптимальный уровень жидкости в толкателе определяем опытным путем либо сравнив с рабочим корректором.

Замена гидравлического корректора электрическим

Если все-таки возникло желание установить более надежный электрический прибор, сложностей с монтажом возникнуть не должно — все будет подходить без проблем. Что нужно сделать:

Произвести съем отслужившего гидравлического устройства, как описано выше.
Отключить минусовую клемму от батареи.
В места, где стояли рабочие цилиндры, устанавливаются электромеханизмы. Неплохо заменить при этом уплотнительные кольца.
Плюсовой провод присоединяется к клемме «20», минусовый — замыкается на массу.
Проводка прикрепляется там, где были соединительные трубки, или приматывается к общему жгуту электропроводов.
Осталось поставить клемму на «минус» аккумулятора и проверить, как работает электрический корректор фар.

Вот так, быстро и несложно. И на вашей «Ладе Гранта» не только стоит, но и работает новенький корректор света фар. Так что теперь можно загружать багажник под завязку — с корректировкой угла поворота плафона проблем не возникнет.

Образование высшее: среднее специальное. Специальность: Автомеханик. Хорошее знание устройства легковых автомобилей иностранного производства. Навыки работы: по замене ремня ГРМ ГБЦ ходовая часть сход-развал ТО. Ремонт…

1 комментарий

Виталий says: Спасибо автору очень интересно и познавательно ато я что-то с одной фарой на бедакурил буду смотреть в ближайшее время.

Выбор и покупка установочного комплекта

Минимальный установочный набор:

2 сервоприводы;
блок управления;
переключатель;
проводка, разъемы мотор-редукторов, блока управления.

В наше время очень трудно найти автомобиль, который с завода не комплектовался бы корректором фар. Поэтому вы можете собрать все необходимые элементы из новых либо бывших в употреблении деталей. Для многих автомобилей в продаже существуют унифицированные установочные комплекты (к примеру, ЭМКФ 11 для ВАЗ 2110, 2111, 2112).

Для установки можно подобрать детали от другого автомобиля. Единственный важный параметр – вылет штока сервопривода. Каждая модель фары имеет определенный диапазон регулировок угла наклона отражателя, поэтому «неродной» сервопривод с большим вылетом штока может повредить фару. В некоторых случаях вылет штока можно регулировать подбором резисторов определенного номинала, поэтому все зависит от конструктивных особенностей блока управления.

В отличие от ручного корректора, системой автоматической регулировки светотеневой границы ближнего света фар оснащается далеко не каждый автомобиль. По большому счету системы классифицируются по типу датчика положения кузова, который и позволяет автокорректору автоматически менять угол наклона блока фары.

Автоматический корректор фар

Основные виды систем:

с использованием одного датчика угла наклона. Подобные датчики используются в смартфонах для определения положения устройства в пространстве. Датчик устанавливается на горизонтальную поверхность в задней части автомобиля. Система проще всего в установке, поэтому часто вместе с омывателем фар входит в комплекты для самостоятельно установки ксенона. Автокорректоры с ультразвуковым датчиком угла наклона, который устанавливается на шарнирном подвесе в кормовой части кузова, являются наилучшим решением среди подобных систем. Если на вашем авто уже установлен электрокорректор, то реализовать автоматическое управление можно покупкой комплекта, состоящего лишь из блока управления, датчика, устройства для регулировки, необходимых разъемов и проводов (к примеру, автокорректор фар ALS-1);
с использованием нескольких датчиков дорожного просвета, построенных на эффекте Холла. Датчик состоит из подвижной части, в которую встроен постоянный магнит, и неподвижной части – датчика Холла. Одна часть измерителя устанавливается на неподвижной части кузова, вторая крепится к элементам подвески. Изменение положения кузова датчику передается через тягу. Именно такой системой штатно оборудуются автомобили на заводе. Если на вашу модель авто в дорогих комплектациях устанавливается автоматический корректор фар, то, скорее всего, в кузове будут готовые отверстия для крепления датчиков, что значительно упрощает установку системы своими руками. При желании на каждый автомобиль можно установить универсальный автоматический корректор такого типа.

Электромеханическая система вместо гидрокорректора

Установку штатного электромеханического корректора вместо гидрокорректора рассмотрим на примере ВАЗ 2110.

Отсоедините минусовую клемму АКБ. Демонтируйте гидрокорректор фар. Процедура снятия подробно описана в статье «Почему не работает корректор фар».
Вместо исполнительных механизмов гидрокорректора установите моторедукторы.
Подключите разъемы сервоприводов, уложите проводку по местам пролегания трубок гидрокорректора. В салон трубки попадают через специальный уплотнитель. Отрезав трубки, сделайте в нем отверстие достаточного диаметра для прохода жгута проводки.
Вместо главного цилиндра гидрокорректора установите электронный блок управления электрокорректором фар. Плюсовой провод ЭБУ подключите к пину, на котором «+» появляется после включения ближнего света фар (в монтажном блоке ВАЗ 2110 это 20 пин колодки Ш2). Минусовой вывод можно закрепить клеммой под болт на одну из кузовных шпилек под панелью приборов.

Причины выхода из строя гидравлического регулятора

Когда водитель замечает, что одна или даже обе фары не откликаются на управление, симптом указывает на неработоспособность устройтва. Распространенные причины:

рабочий цилиндр заклинило, один из плафонов не поворачивается;
разгерметизирован из-за износа уплотнительных компонентов;
шток и рычаг исполнительного механизма скреплены недостаточно плотно;
соединительные трубки повреждены, что спровоцировало утрату герметичности.

Нарушение целостности приводит к падению отражателей с двух сторон – они оказываются в крайнем нижнем положении.

Повреждения трубок в гидравлической системе появляются из-за резких перепадов температуры в двигательном отсеке.

Способов справиться с возникшей проблемой на Лада Гранта несколько:

заменить гидравлический регулятор электрокорректором;
заправить рабочие цилиндры тосолом;
неисправные цилиндры заменить заглушками для фар;
установить болты-саморезы, зафиксировав отражатели.

Заглушки или болты сделают систему работоспособной, но нерегулируемой. Заправка тосолом позволяет регулировать положение, однако, мера все равно остается временной, поскольку затем потребуется полноценная замена.

Возможен ли ремонт гидрокорректора

Производители корректоров для Лады Гранта не предусматривали возможности восстановления устройства. Предполагается, что водителю следует произвести замену. Однако, ремонт гидрокорректора своими руками возможен, хоть он и устраняет проблему лишь на некоторое время. Добиться полноценной работоспособности невозможно, однако плафоны устанавливаются в рабочее положение и закрепляются в нем.

Выбор между электрокорректором или гидравлическим регулятором основывается на нескольких параметрах:

стоимость – гидравлика обойдется значительно дешевле электрокорректора;
условия эксплуатации – когда авто часто попадает в ситуации с резкими перепадами температур, стоит заплатить больше, но получить надежную систему регулировки;
модель авто – не все автомобили позволяют подключить электрокорректор, однако, на Ладе установить такой возможно.

Пошаговые действия

Первым делом следует оценить общее состояние и найти причину возникшей проблемы. Если трубки повреждены – заметны трещины или разрывы, требуется провести замену соединительных элементов. Когда трещина располагается вблизи корректора, трубка откусывается, если место повреждения находится не рядом, заменяется вся длина. Далее выполняется прокачка системы тосолом:

Извлекается заглушка корректора.
Выдвигается шток исполнительного механизма.
С помощью шприца тосол вводится в систему, попадание воздуха строго исключается.
Вместо заглушки устанавливается саморез без острой части.

Если регулировка отсутствует, потому что шток поврежден или отломан, проводится наращивание.

Регулировка фар на Лада Гранта своими руками: видео и фото

Лада Гранта стала одним из наиболее доступных автомобилей нашего времени. Именно это сделало его настолько популярным. Улучшает ситуацию и факт наличия неплохих технических характеристик, включая и качественную оптику независимо от комплектаций (стандарт, норма, люкс).

Проверка и настройка фар Лада Гранта

Поговорим о регулировке фар, которая схожа с тем, как проводится регулировка на других моделях автомобилей. Проводить данную процедуру нужно, как на полностью новом автомобиле, так и после движении по неровной дороге.

Если у Вас перестал гореть ближний свет фар, то виной тому может стать реле или предохранитель. А если наоборот, ближний свет не выключается, то, скорее всего у Вас «залипло реле«.

Для регулировки нам потребуется обзавестись крестовидной отвёрткой типа «Филипс», стандартным инструментом, а также запасным колесом и полным баком бензина (по возможности). Последние пункты нужны для того, чтобы обеспечить полную загрузку транспортного средства.

Автомобиль нужно установить на ровную поверхность полностью горизонтального типа.
Проверка горизонтальности установки автомобиля
После этого автомобиль заводится и работает на холостом ходу. Чтобы зафиксировать его положение, выжимается ручной тормоз. В случае не подтянутого или не работающего ручного тормоза под задние колёса можно установить противооткатный «башмачок».
Проверьте давление в колёсах. Если оно не соответствует норме, то подкачайте или спустите их.
Далее перед машиной устанавливается специальная стенка, высота которой достигает двух метров, а расстояние к ней равно около трём метрам. В принципе, стенку можно изготовить и самому из ДСП или фанеры, а также других доступных материалов. Либо автомобиль ставят перед ровной стеной, ка которую наносят разметку.
Регулировочная схема для настройки фар
На водительское кресло кладется груз весом до семидесяти килограммов, что необходимо для выравнивания линии фар. Можно попросить сесть за руль напарника.
Дабы снять колебания кузова, а также его амортизаторов, автомобиль аккуратно раскачивается.
Далее переводим регулятор гидрокорректора света Лада Гранта в положение «один человек». Именно это положение соответствует грузу в машине на водительском кресле.
Гидрокорректор в положении «0»
Включаем ближний свет, изучая выход и реальное отклонение лучей фар на машине.

Настройка фары (барашки для регулировки)

Барашек служит для регулировки в горизонтальной плоскости, а болт-шестигранник регулирует положение пучка света по вертикали. По возможности, пучки должны максимально точно соответствовать точкам на изготовленной стене, как в вертикальной, так и в горизонтальной плоскости.

На фото два барашка регулировки фар

Самый труднодоступный болт регулировки в вертикальном положении

Считается, что оптика правильно отрегулирована тогда, когда лучи выходят прямо на места необходимых проекций, заранее нанесённых на стену, согласно правилам эксплуатации машины.

Теперь проводится, так называемый, тестовый заезд. Это нужно сделать для того, чтобы закрепить регулировку фар, а также проверить, была ли сделана работа правильно. Следите за тем, чтобы пучки света не ослепляли водителей, которые едут вам навстречу.

Выводы

Как можно заметить, процедура регулировки фар на Лада Гранта своими руками совсем не сложная. Вся процедура, при наличии готовой «стены» займёт не более двадцати минут.

Правая фара буквально «свалилась» вниз, так ездить опасно

Как правило, оптика не располагает чётким временем эксплуатации. Длительность использования ничем не ограничивается, так как всё зависит от дорожных условий, а также стиля, в котором водитель водит автомобиль.

Но, даже при нормальных выходных данных, оптика редко выдерживает более ста тысяч километров пробега, так как её поверхность покрывается обилием мелких царапин. Как мы уже сказали, устранить такие царапины можно полиролями или более существенным абразивом, но ресурсы такого восстановления не безграничны.

Уделите немного внимания и мощности галогенной фары. Дело в том, что отклонения в большую или меньшую сторону могут привести к тому, что регулировка фар на Лада Гранта не сможет быть выполнена качественно.

К тому же, у каждой партии авто могут быть свои особенности постановки пучка света, о чём вы можете узнать, просто заглянув в инструкцию по эксплуатации.

Ответ эксперта

Если знаете, как снять корректоры, то и займитесь этим на досуге. Чинить мы их здесь не будем, менять – тоже. Вместо этого используем одну хитрость. Внимательно изучите все фото, и затем приступайте к работе.

Аккуратно снимаем, а при необходимости сначала откусываем оба шланга на каждом модуле. Внутри будет жидкость, она – ядовитая;

Откусанные шланги гидрокорректора на левой фаре

Саморез у нас давит на поршень, а вкручивать его надо под углом. В этом и есть хитрость.

Регулировка по высоте

При необходимости проводят дополнительную настройку. Для этого нужен ключ-шестигранник «на 6». Регулировочный винт в «Гранте» закреплён над модулем корректора, который надо установить на место.

Регулятор направления «по вертикали»

Саму настройку проводят по стандартной методике. Но будем считать, что «боковые регуляторы» находятся в правильном положении. Тогда процедура упростится:

Отъезжаем от стены на 5 метров;
Добиваемся, чтобы верхняя горизонтальная граница была на расстоянии 52-53 см от земли. Выше не надо – будете «слепить» встречный транспорт.

Кстати, регулировать фары лучше по одной (вторую закрывают). Желаем удачи!

Итоги

Автокорректор фар обязателен для автомобилей, которые укомплектованы штатным освещением. Данный модуль положительно повлияет на качество и направление освещения, даже если ваш автомобиль будет загружен по максимуму. С автокорректором вам не придется переживать про то, что свет вашей машины может негативно повлиять на комфорт передвижения водителей встречной полосы. Если автомобиль будет оборудован автокорректором, то легкое и беспрепятственное прохождение очередного технического осмотра вам обеспечено. Пусть свет в вашем автомобиле будет правильным.

Источники

https://farainfo.ru/avtokorrektor-far-chto-eto-i-dlya-chego-printsip-rabotyi-avtokorrektora-far-i-vazhnyie-momentyi/
https://mashinapro.ru/1800-korrektor-far.html
https://InfoKuzov.ru/remont/korrektor-far
https://ZnanieAvto.ru/svet-zvuk/korrektor-far-princip-raboty.html
https://VipWash.ru/remont-far/avtokorrektor-far-svoimi-rukami
https://TechAutoPort.ru/elektrooborudovanie-i-elektronika/sistema-osvescheniya/korrektor-far.html
https://autodromo.ru/articles/korrektor-far-princip-deystviya-ustroystvo-nepoladki
https://akki-carsh.ru/to/princip-raboty-korrektora-far.html
https://fastmb.ru/autoremont/427-korrektor-far.html
https://xenon-lampa.ru/cat-avtomobilnye-innovatsii/a-pravilnyj-svet-s-avtokorrektorom-far
