Автосигнализация шерхан магикар 7 с автозапуском: инструкция по установке и эксплуатации

Описание и характеристики

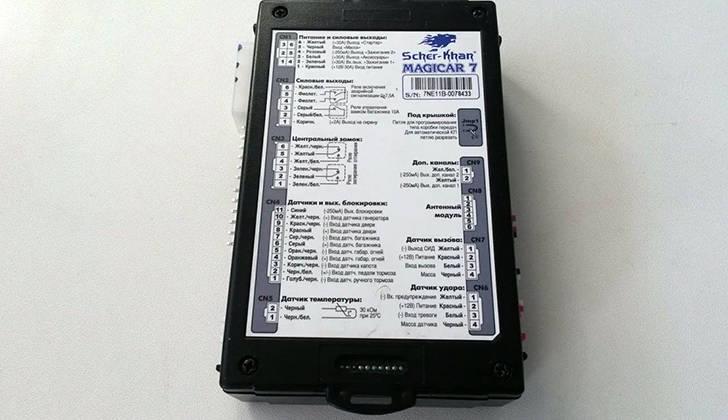

Процессорный блок подключается непосредственно к автомобильному аккумулятору и работает от 12 вольт. Его основная функция – управление автомобилем, получение и передача информации с датчиков.

Брелок-коммутатор используется для управления системой пользователем. В частности, установки PIN кода, программирования функций, а также включения и отключения защиты автомобиля.

Поставляется оборудование вместе с дополнительным брелоком и подробной инструкцией. При этом имеется руководство как по эксплуатации, так и по установке системы. Однако, не рекомендуется самостоятельный монтаж системы. Лучше попросить поставить ее мастерам автосервиса.

Основные функции

Брелок-коммутатор предназначен для непосредственного воздействия на систему пользователем. Он оснащен четырьмя кнопками управления и дисплеем, отображающим всю необходимую текущую информацию.

С его помощью можно включать и отключать систему, а также программировать основной блок. При этом источником питания является всего одна батарея ААА.

Выбор той или иной команды отображается на экране, а также сопровождается звуком и вибрацией. Подсветка дисплея происходит автоматически при нажатии кнопок, а также во время поступления тревожного сигнала.

Функционал электронного брелока также включает:

• MAGIC CODE — защиту от перехвата закодированных данных;
• отображение текущего уровня заряда батареи;
• отображения уровня напряжения автомобильного аккумулятора;
• возможность удаленного запуска двигателя, в том числе и отложенного.

Также вы можете проверить, какая температура в салоне на данный момент и посмотреть текущее время.

Брелок обладает особой дальностью приема сигнала и способен функционировать на расстоянии до полутора метров от автомобиля. Процессорный блок отвечает за непосредственно защиту транспорта и реакцию на нажатие кнопок брелока.

Его основные функции это:

• автоматический запуск двигателя по команде;
• указание времени задержки включения аксессуаров;
• отключение защиты автомобиля по PIN-коду при отсутствии брелока;
• получения доступа в салон по PIN2;
• управление центральным замком автомобиля и замком багажника;
• управление аварийной сигнализацией;
• возможность защиты авто при включенном двигателе.
• Настройки позволяют запускать двигатель следующими способами:
• с переодичностью в два, четыре или восемь часов;
• каждые сутки в опредленное время;
• путем анализа показателей автомобиля – температуры либо напряжения.

Еще одна доступная функция – программирование максимального и минимального времени вращения стартера, а также установка его увеличения с ростом числа попыток запуска.

PIN-коды устанавливаются пользователем и им пользуются для аварийного доступа к автомобилю.

Технические параметры

Данную систему возможно встраивать в любой автомобиль вне зависимости от типа мотора и коробки передач. Возможен запуск двигателей, оборудованных турбиной.

Сигналы оповещения делятся на три вида:

• звуковой на сирену – длится в течение тридцати секунд, звучит непрерывно;
• оптический – мощность один герц, длится также тридцать секунд, работает на два канала, издается прерывисто;
• посредством радиоканала – радиус действия до полутора метров, длится сто миллисекунд на частоте 0,35 герц, звучит прерывисто.

Точный показатель радиуса действия коммутатора зависит от ряда факторов, в том числе наличия препятствий, помех, определенных погодных условий и уровня заряда.

Управление системой осуществляется одним из следующих способов:

• удаленно при помощи брелока;
• от ключа зажигания;
• за счет срабатывания датчика вызова водителя;
• как реакция на определенные сигналы датчиков.

Электрические цепи защищаются за счет предохранителей, резисторов, а также транзисторов. Дополнительно оборудованы варисторами, оберегающими от скачков напряжения и помех. Функционирование системы даже при смене полярности источников питания обеспечивается за счет диодов.

Действуют контактные датчики, реагирующие на открытие дверей или поворот замка зажигания. В таком случае система выдает тревожный сигнал без возможности его отключения.

Также система реагирует на удары путем выдачи сигнала длительностью до 30 секунд в одном цикле. Все радиопередачи брелока происходят по защищенному каналу с применением специального кодирования.

Процессорный блок характеризуется следующими параметрами:

• работа при напряжении от 9 до 18 вольт;
• допускается сила тока от 20 до 35 миллиампер;
• работает при температуре в диапазоне от -40 до +85 градусов Цельсия;
• общий вес устройства 270 грамм;
• размеры 150х120х32 миллиметра.

Причины и их решение

Проверив состояние системы и определив причину неисправности, можно приступать к ремонту Scher-Khan Magicar 5. Во всех случаях нужно будет проводить несколько обязательных манипуляций, которые отличаются для каждой проблемы.

Севший элемент питания

На работоспособность брелока большое влияние оказывает качество используемого элемента питания. Поэтому специалисты рекомендуют использовать батарейки только тех марок, которые пользуются популярностью и хорошо зарекомендовали себя. В большинстве случаев на нажатие кнопок отказывается реагировать 5 модель Шерхан Магикар. Устранить неисправность можно путем выполнения таких действий:

1. Аккуратно вынимают батарейку.
2. С помощью мультиметра проверяют напряжение, которое не должно быть меньше 15% от номинала (3-6 В).
3. В случае заниженных показателей элемент питания утилизируют.
4. Ставят новую батарейку и закрывают крышку отсека.
5. Проверяют сигнализацию на работоспособность.

Неблагоприятные внешние условия

В некоторых случаях между охранной системой и брелоком нет сигнала из-за внешних факторов. Их наличие зависит от близости расположения крупного предприятия или аэропорта, объекты которых создают мощное электромагнитное поле. Оно создает радиопомехи и не дает возможности передать сигнал от пульта к устройству.

Способ решения проблемы:

1. Первым делом подносят брелок максимально близко к месту, где вмонтирован приемник охранной системы.
2. После этого нажимают кнопку разблокировки.
3. Если не удалось снять защиту, то придется отбуксировать автомобиль. В некоторых случаях бывает достаточно передвинуть его на 200-500 м.

Программные проблемы

Если после нажатия клавиш на пульте управления сигнализация не отвечает, то Шерхан Магикар 5 нужно будет перепрограммировать. Эту работу следует выполнять, руководствуясь инструкцией по эксплуатации. В противном случае можно только усугубить проблему и увеличить вероятность угона транспортного средства.

Устраняют ошибку следующим образом:

1. Открывают дверцу автомобиля и вставляют ключ в замок зажигания.
2. Там его поворачивают 3 раза в течение 4 секунд.
3. Ожидают вспышки сигнализации и переходят к программированию.
4. На брелоке нажимают кнопку «I».
5. Через несколько секунд фары автомобиля моргнут 1 раз, что будет свидетельствовать о завершении процесса привязки пульта к системе.

Обрыв шлейфа передатчика

Если диагностика показывает обрыв шлейфа, то есть высокая вероятность, что подаваемые команды не будут переданы охранной системе. В некоторых случаях такая проблема, характерная для всех моделей Scher-Khan Logicar и Magicar, полностью выводит из строя брелок.

Пошаговая инструкция по ремонту:

1. Мультиметром и омметром проверяют каждый провод внутри шлейфа.
2. Чаще всего обрыв происходит в местах перегиба, поэтому проводят их визуальный осмотр.
3. Затем ищут дефекты в другом проблемном месте — около клеммной колодки.
4. Обнаружив обрыв, аккуратно спаивают контакт.
5. Если это не помогло, то заменяют шлейф на новый.

Неисправность в передатчике

Самая сложная проблема возникает в том случае, если у сигнализации нет обратной связи с брелоком. При такой ситуации самостоятельно решить проблему будет трудно. Для этого нужно иметь знания в области электроники и опыт подобного ремонта.

При поломке передатчика лучше всего обратиться в сервисный центр, особенно если устройство новое и находится на гарантийном обслуживании. Специалисты быстро обнаружат проблему с помощью специального оборудования и устранят ее.

Если после установки сигнализации Scher-Khan Magicar 5 брелок не видит машину, то нужно точно определить причину появления неисправности. Правильно выполнив эту работу, можно будет выбрать наиболее подходящий вариант ремонта и самостоятельно исправить проблему.

Как завести и заглушить машину с брелока (с основного и дополнительного)

• Сирена подаст определенный сигнал.
• «Аварийка» включится один раз.
• Раз в секунду моргнет светодиодный индикатор.
• Основной брелок издаст краткий сигнал.

Если после описанного двигатель не завелся с первого раза, то система попробует запустить двигатель еще два раза. Дистанционный запуск двигателя не подействовал, значит, нужно обратиться в сервис.

Чтобы заглушить двигатель требуется нажать кнопку основного брелока II в течении 2 секунд. Датчик удара должен включиться через полминуты после выключения двигателя.

У вас получилось заглушить машину с брелока, если об этом свидетельствуют:

• Двукратный сигнал сирены.
• «Аварийка» моргнет в течении двух раз.
• Брелок издаст несколько сигналов.

Как настроить Шерхан Магикар 7 для записи брелков в память сигнализации?

В основном спонтанное «забывание» штатных брелоков характерно для систем линейки Logicar, но и здесь возможна ситуация, когда система отказывается реагировать на совершенно исправный брелок. Так как прописать брелок сигнализации Шерхан Магикар 7 можно всего за несколько секунд, разрешить эту проблему не составит никакого труда.

Учтите, что на любой сигнализации, а не только на конкретной модели, нельзя «допрописать» брелок в дополнение к уже запомненным: в начале процесса память центрального блока очищается. Поэтому, если Вы по-быстрому пропишете свой основной брелок, не забудьте затем в свободное время повторить этот процесс уже со всем комплектом.

Если же время не поджимает, то сразу вернитесь домой за дополнительным брелоком и сразу пропишите весь комплект. Попытка программирования сразу всего комплекта позволяет исключить неисправности Шерхан Магикар 7, связанные с антенным модулем и его проводом. Если не прописывается только один брелок, то проблема явно в нем, а не в самой сигнализации. В общей сложности система может запомнить до трех брелоков, то есть к штатному комплекту можно докупить только один (например, если машину используют все члены семьи в разное время).

Вход в режим программирования выполняется после снятия машины с охраны и включения зажигания. Кнопку с обратной стороны модуля вызова нужно зажать примерно на пару секунд, пока не вспыхнет световая сигнализация (обычно поворотники, если установщик не подключил выход сигнализации на габариты).

Затем нужно быстро нажать эту кнопку еще раз – при паузе более 5 секунд вход в режим программирования не будет выполнен. Удачное начало программирования брелоков сигнализация подтвердит двумя вспышками, если в настройках не активирована защита пин-кодом, или один раз, если пин-код активирован.

При отсутствии защиты пин-кодом для того, чтобы записать брелок в память центрального блока, нужно:

1. Подождать, пока контрольный светодиод не загорится равномерно синим цветом (около 5 секунд).
2. Поочередно нажимать кнопку 1 на каждом брелоке. Сигнализация будет подтверждать запись сигналами – для первого брелока одним, для второго – двумя, для третьего, соответственно, тремя.
3. Подождать после записи последнего брелока, пока сигнализация не подаст одиночный звуковой сигнал сирены, указывая, что программирование закончено.

Если в настройках установлен пин-код, то перед шагом 1 нужно успеть ввести сам код. Для этого:

1. Набрать кнопкой вызова первую цифру кода, быстро нажав ее соответствующее число раз.
2. Подождать вспышку световой сигнализации.
3. Аналогично ввести вторую, третью, четвертую цифры.

Видео: Управление и настройка Scher-khan magicar

Почему машина не заводится с пейджера Scher-Khan Universe

Как настроить автозапуск на сигнализации шерхан магикар 5

Противоугонные системы Шерхан Универсал 1, 2, 3 оснащены голосовой настройкой и дистанционным управлением по GSM-связи. Для включения автозапуска сделайте следующее.

1. Зажмите на несколько секунд кнопку #. При этом двигатель должен работать, а стояночный тормоз включён.
2. Вытащите ключ из зажигания.
3. Поставьте сигнализацию на охрану, зажмите на две секунды #. Автомобиль должен завестись с брелка.

Но бывают случаи, когда машина не заводится с автозапуска. Стартер крутит, а движок молчит. Это не зависит от марки автомобиля, может произойти как с авто импортного (Форд Фокус, Хёндай Солярис), так и отечественного производства. Коробка робот или механическая. Это может произойти по следующим причинам:

• малый заряд аккумуляторной батареи;
• низкая температура мотора зимой;
• неисправность иммобилайзера, препятствующая дистанционному пуску;
• проблемы с электрооборудованием автомобиля;
• поломка систем, отвечающих за пуск мотора.

При отказе автозапуска проверьте, заводится ли машина ключом. Если да, то в данной ситуации поможет перепрограммирование автозапуска с уменьшением периодичности запуска и увеличением температурного режима.

Возможные неисправности и их устранение

Любые возможные неисправности имеют собственный код ошибки, по которому владелец авто может найти подходящий способ для решения проблемы. Если автозапуск не работает, возможно допущены такие неисправности:

1. Мотор находится в активированном состоянии.
2. Цепь зажигания отключена.
3. Дверь не закрыта.
4. Пользователь не настроил функции резервирования пуска для механической коробки передач.
5. Рычаг ручного тормоза деактивирован.
6. Педаль тормоза выжата.

Если допущены другие ошибки, световые индикаторы издадут 8 морганий. Чтобы устранить такую проблему, понадобится обратиться за помощью к специалисту, но не пытаться решить ее самостоятельно.

• Шерхан 7 инструкция по программированию
• Старлайн ошибка ОС 7 автозапуска
• Magicar 10 инструкция
• Starline A39

Основные возможности

Возможности основного брелка с дисплеем:

• отображение всех данных касательно работы сигнализации и охранных зон;
• передача пакетных данных между микропроцессорным блоком и брелком производится по защищенной технологии Мэджик Код Про2, обеспечивающей надежную защиту сигналки;
• для включения и выключения опции охраны применяются отдельные каналы;
• при подтверждении отключения защиты используется дополнительный код;
• подтверждение осуществляемых команд производится со звуком либо посредством вибрации;
• радиус приема сигналов может составить до двух километров на открытой местности;
• автоматическая подсветка экрана пейджера;
• на дисплее устройства отображается индикация заряда источника питания;
• можно настроить вывод величины напряжения АКБ машины на экране;
• благодаря встроенному температурному контроллеру потребитель всегда может проверить на экране пейджера информацию о температуре в салоне машины;
• на дисплее отображается текущее время, если вы планируете настроить автозапуск мотора, то этот параметр надо программировать правильно;
• при воспроизведении тревожных сигналов системы метод напоминания может быть визуальным либо звуковым;
• опция энергосбережения позволит увеличить ресурс эксплуатации элемента питания в устройстве.

Михаил Мартынюк продемонстрировал работу коммуникатора Магикар 7.

https://youtube.com/watch?v=H8jwiCWzMcc

Возможности микропроцессорного устройства:

• дистанционный пуск мотора на машинах, оснащенных механической либо автоматической трансмиссией;
• возможность установки противоугонного комплекса на машины с бензиновыми или дизельными моторами;
• пуск ДВС может выполняться посредством отправки команды с пейджера или другого внешнего девайса;
• возможность включить работу двигателя по таймеру, времени, температуре, а также при определенном напряжении в электросети машины;
• мониторинг работы мотора после удаленного пуска может быть выполнен по показаниям тахометра, генераторного устройства либо напряжению электросети;
• возможность удаленного пуска ДВС на машинах, оборудованных системой Виртуальный ключ;
• в случае потери ключа потребитель может использовать личный код доступа для отключения сирены;
• имеется три режима задержки отключения света в салоне;
• микропроцессорный модуль оснащен эффективной защитой от несанкционированной привязки дополнительных коммуникаторов;
• блок оснащен силовыми выходами управления замком, в том числе двери багажного отсека;
• возможность настройки функции автоматического отключения охраны;
• опция автоматического возврата в режим защиты, если после отключения охраны потребитель не открыл дверь;
• возможность постановки машины на охрану при отключенной сирене;
• опция скрытой защиты, в этом случае отправка тревожных сигналов будет осуществляться только на пейджер;
• эффективная электронная защита микропроцессорного устройства по току всех слаботочных выходов;
• настройка типа блокирующего реле;
• настройка событий для активации дополнительных каналов;
• опция турботаймера позволит увеличить ресурс эксплуатации дизельного двигателя благодаря задержке отключения зажигания на время от одной до шести минут;
• возможность активации защиты при заведенном моторе;
• потребитель может подключить к микропроцессорному устройству отрицательные либо положительные контроллеры дверей;
• возможность настройки блока так, чтобы дверные замки автоматически открывались и закрывались при активации и отключении зажигания;
• настройка числа импульсов для открытия и закрытия центрального замка;
• программирование алгоритма срабатывания центрального замка при реализации опции Комфорта, позволяющей настроить автоматическое закрытие электрических стеклоподъемников и люка;
• возможность предупреждения потребителя об открытых дверях при активации защитного режима посредством световой сигналки;
• опция Паника;
• высокочувствительный контроллер чувствительности;
• опция Свободные руки микропроцессорного блока позволит выполнить корректировку автоматического включения либо отключения защиты без нажатия на кнопки брелка;
• при попытке поставить авто на охрану со включенными габаритами сигналка предупредит об этом потребителя;
• режим иммобилайзера выполняет блокировку мотора в случае несанкционированного проникновения в салон;
• сервисный режим Валет – позволит выполнить корректировку основных функций, а также включения и отключения сигналки посредством кнопки.

Реальный отзыв о возможностях Магикар 7 представил канал scherkhanalarm.

Инструкция по эксплуатации

В память микропроцессорного блока можно записать не более трех брелков, их программирование обязательно.

Руководство по программированию пейджеров:

1. При отключенной функции защиты проверните ключ в замке на On и кликните клавишу датчика вызова, зажмите ее на две секунды. Оптика автомобиля должна вспыхнуть.
2. На протяжении пяти секунд нужно еще раз нажать на кнопку, только не зажимать ее. Световые приборы машины моргнут еще раз, а диодный индикатор будет быстро моргать.
3. В течение четырех секунд после этого события надо нажимать кнопку датчика вызова количество раз, которое соответствует первой цифре пароля. Интервал между кликами должен составить не более полторы секунды. Через четыре секунды после последнего нажатия световые приборы машины моргнут один раз, это говорит об успешном принятии первой цифры пароля. Диодный индикатор будет быстро мигать.
4. Предыдущий пункт повторяется для оставшихся цифр пароля.
5. Через пять секунд после ввода последней цифры кода диодный индикатор начнет гореть без перерыва.
6. Затем на протяжении пяти секунд кликните по четвертой клавише пульта. Световые приборы машины моргнут один раз. Аналогично производится привязка остальных пейджеров.

Настройка автозапуска

Пуск мотора по команде выполняется посредством зажатия второй клавиши пульта на две секунды. Произойдет активация защитного режима, закроются дверные замки и двигатель заведется. На экране пейджера появится индикация времени, которое осталось до остановки мотора.

По времени

Настройка таймера для активации функции:

1. Кратковременно кликните по клавишам 2 и 4 пейджера. Это приведет к активации меню программирования опций.
2. Для входа в режим старта ДВС по времени зажмите четвертую клавишу до момента, пока сирена не издаст тринадцать сигналов.
3. Установите время запуска ДВС. Для старта каждые два часа кликается четвертая кнопка, для запуска каждые четыре часа – третья клавиша.
4. После установки времени еще раз нажмите на кнопки 2 и 4.

По температуре

Пуск ДВС по температуре:

1. В соответствии с сервисным мануалом выполните подключение режима 1-13.
2. Произведите активацию функции 1-21, она используется для контроля температурного параметра.
3. Посредством клавиши под номером 4 выполните активацию функции по температуре. Сирена охранного комплекса издаст 21 сигнал.
4. Укажите температуру, которая будет использоваться для автоматического старта. Для запуска при снижении температуры до -15 градусов кликните по второй кнопке, при -25 градусах – по третьей и т. д.
5. Следующим шагом будет нажатие кнопок 2 и 4.

Отключение функции

Чтобы отключить опцию, деактивируйте зажигание и войдите в меню программирования, нажав на клавиши 1 и 4 и зажав их на две секунды. Кликните кратковременно по третьей кнопке. Световые приборы автомобиля моргнут, трижды сработает сигнал сирены. Опция будет отключена.

Автозапуск не срабатывает: устранение неисправностей

Если перестал работать автозапуск и двигатель не заводится, нужно разобраться в причинах, почему может не срабатывать функция:

1. Мотор уже запущен. Световые приборы машины в этом случае моргнут один раз при попытке настроить опцию.
2. Зажигание в автомобиле активировано. Световые приборы авто моргнут дважды.
3. Открыта одна или несколько дверей. Световая сигнализация моргнет три раза.
4. Открыта дверь багажного отсека либо капот. Световые приборы машины моргнут четыре раза.
5. Потребитель не произвел настройку резервирования пуска для механической трансмиссии. Световые приборы машины моргнут пять раз.
6. Отключен рычаг ручного тормоза. Световая сигналка моргнет шесть раз.
7. Педаль тормоза выжата. Об этом сообщат семь световых сигналов.
8. Мотор не запускается по другим причинам – световые приборы моргнут восемь раз. Эти причины могут быть обусловлены неисправностями в работе агрегата, стартерного устройства или других элементов системы зажигания. Проблемы в запуске ДВС могут быть связаны с поломкой бензонасоса или выходом из строя реле, которое защищает его электроцепь.

 Загрузка …

Аварийное снятие с охраны

Как отключить сигнализацию, если брелок сломан или не вовремя села батарейка? В Magicar 7 предусмотрен алгоритм аварийного отключения, который может быть использован как при активированной защите пин-кодом, так и без нее (заводская настройка).

Обратите внимание, что без защиты пин-кодом отключается сигнализация очень просто. Достаточно открыть дверь ключом, включить зажигание, зажать кнопку на датчике вызова на 2 секунды, а затем еще раз нажать кратковременно

Все – система будет снята с охраны.

Поэтому мы рекомендуем обязательно запрограммировать пин-код, так как с ним для снятия машины с охраны без брелока будет необходимо каждый раз вводить код аналогично тому, как это описано выше для программирования брелоков.

Активация защиты пин-кодом выполняется следующим образом:

1. Машину нужно снять с охраны, не включая зажигание.
2. Нужный пункт настроек находится в первом меню программирования, для входа в него нужно зажать и удерживать кнопки 1 и 4 на брелоке. Для второго меню, о котором будет написано ниже, нужно нажимать кнопки 2 и 4.
3. Кнопкой 4 набирается номер нужной функции – в данном случае это функция 6, то есть кнопка нажимается 6 раз. Каждое нажатие система будет подтверждать одиночным звуковым сигналом.
4. Выбрав нужную функцию, подождите, пока система не повторит ее номер звуковыми сигналами.
5. Нажать одну из четырех кнопок на брелоке, чтобы задать нужное значение функции. В варианте 1 пин-код отключен, вариант 2 задает четырехзначный пин-код, вариант 3 – двухзначный. Вариант 4 для этой функции не используется.
6. Подождать 4 секунды, пока система не выйдет из режима программирования.

Теперь пин-код активирован, его заводское значение – 11 для двухзначного или 1111 для четырехзначного. Далее задаем собственный код:

Сняв машину с охраны, открываем дверь и оставляем ее открытой (важно!)
Включив зажигание, удерживаем на брелоке кнопки 3 и 4. После одиночного сигнала сирены переходим к вводу.
Вводим первую цифру кода, нажав одну из кнопок брелока

Введенная цифра будет соответствовать номеру нажатой кнопки.
После того как система повторит введенную цифру соответствующим числом сигналов, вводим аналогично вторую, третью, четвертую.
После ввода последней цифры кода система автоматически вернется в обычный режим.

Интересно, что пин-кодов у системы два: мы рассмотрели выше использование пин-кода 1. Также есть и второй код, который не имеет заводского значения и имеет строго 4 цифры, которые могут принимать значения от 1 до 9 – то есть, если пин-код 1 имеет максимум 16 вариантов, то пин-код 2 – более 6 тысяч.

Активируется защита пин-кодом 2 в функции 1-7, которую нужно установить в значение 2

Далее записываем пин-код 2 (обратите внимание, что его можно использовать совместно с пин-кодом 1, так как способ ввода для аварийного снятия машины с охраны отличается):

1. Сняв машину с охраны, оставляем открытой водительскую дверь.
2. Включаем зажигание.
3. 10 раз ударяем по стеклу в месте установки датчика вызова – после каждого удара датчик должен подавать короткую вспышку красного цвета.
4. После десятого удара светодиод должен начать быстро моргать синим цветом.
5. Далее ударами вводим первую цифру кода и ждем некоторое время – светодиод прекратит постоянное мигание и повторит отдельными вспышками введенную цифру, затем снова начнет мигать.
6. Таким же образом вводим еще три цифры.
7. Выход из режима записи произойдет автоматически после ввода последней цифры.

Аварийное снятие с охраны происходит аналогично – десятью ударами активируем режим ввода (обратите внимание – для этого не нужно ни открывать двери, ни включать зажигание), затем «настукиваем» поочередно цифры кода. После удачного ввода последней цифры машина откроется

Как включить «Магикар 7» в режим охраны без брелока? Точно таким же образом: закрыв двери и «настучав» пин-код 2.

Мотор запустился, но на брелке не показывает

Если автомобиль был заведён не с дополнительного брелока, а с основного и на нём отображается неправильная информация, то следует искать ошибку, допущенную при монтаже сигнализации.

Проверьте правильность подсоединения каждого разъёма основного модуля. При отсутствии неисправности обратитесь к специалистам.

Автор материала: Думченков Михаил

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

Задать вопрос автомеханику

• Новинки авто 2020
• Новые автомобили 2021
• Тест-драйвы
• Джипы
• Кроссоверы

• Ремонт и обслуживание
  • Двигатель
  • Ходовая часть
  • Электрооборудование

• Сигнализации
• Прикуриватели
• Обзоры автомобилей
• Фото и видеогалереи
• Новости
• Шины
• Машины знаменитостей

2020 Daciaclubmd.ru. Если Вы не согласны с каким-либо положением «Отказа от ответственности», не используйте данный Сайт. Перед использованием прочтите Отказ от ответственности и Политика конфиденциальности.

Как завести и заглушить машину с брелока (с основного и дополнительного)

• Сирена подаст определенный сигнал.
• «Аварийка» включится один раз.
• Раз в секунду моргнет светодиодный индикатор.
• Основной брелок издаст краткий сигнал.

Если после описанного двигатель не завелся с первого раза, то система попробует запустить двигатель еще два раза. Дистанционный запуск двигателя не подействовал, значит, нужно обратиться в сервис.

Чтобы заглушить двигатель требуется нажать кнопку основного брелока II в течении 2 секунд. Датчик удара должен включиться через полминуты после выключения двигателя.

У вас получилось заглушить машину с брелока, если об этом свидетельствуют:

• Двукратный сигнал сирены.
• «Аварийка» моргнет в течении двух раз.
• Брелок издаст несколько сигналов.

Коды ошибок Шерхан на брелке в виде Er

Если автоматический запуск двигателя невозможен, то при нажатии кнопки 2 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал и на дисплее появится информация о неудавшемся автозапуске с указанием на брелке кода ошибки (Er05, Er08 и т.д). Сирена издаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску.

Scher-Khan Magicar 7 и 9

Er01 Работает двигатель — вспыхнет один раз
Er02 Включено зажигание — вспыхнет два раза
Er03 Открыта дверь — вспыхнет три раза
Er04 Открыт капот или багажник — вспыхнет четыре раза
Er05 Не выполнено резервирование запуска для ручной коробки передач — вспыхнет пять раз
Er06 Выключен стояночный тормоз — вспыхнет шесть раз
Er07 Нажата педаль тормоза — вспыхнет семь раз
Er08 Не удалось запустить двигатель — вспыхнет восемь раз

Scher-Khan Magicar 11 12

Er01 Работает двигатель — вспыхнет один раз
Er02 Включено зажигание — вспыхнет два раза
Er03 Открыта дверь — вспыхнет три раза
Er04 Открыт капот или багажник — вспыхнет четыре раза
Er05 Не выполнено резервирование запуска для ручной коробки передач — вспыхнет пять раз
Er06 Выключен стояночный тормоз — вспыхнет шесть раз
Er07 Нажата педаль тормоза — вспыхнет семь раз
Er08 Не запрограммировано значение тахометрического сигнала — вспыхнет восемь раз

Scher-Khan M10 M20 и Mobicar 1 2 A B

В случае некорректной работы автоматического запуска на дисплее брелка отображаются следующие коды ошибок:

Er01 Двигатель работает
Er02 Включено зажигание
Er03 Открыта дверь
Er04 Открыт/открылся капот
Er05 Отсутствует подготовка к автозапуску для МКПП
Er06 Не включен стояночный тормоз или положение
Er07 Нажата педаль тормоза
Er08 Двигатель не работает или система не получает сигнал о работе двигателя
Er09 Открыт багажник
Er10 Выключено или выключилось зажигание
Er11 Запрет запуска: была тревога по питанию (сброс системы)
Er12 Запрет запуска: была тревога по зажиганию
Er13 Запрет запуска: была тревога по двери
Er14 Запрет запуска: была тревога по капоту
Er15 Запрет запуска: была тревога по багажнику
Er16 Запрет запуска: была тревога по датчику движения
Er17 Запрет запуска: была тревога по датчику наклона
Er18 Прерывание запуска: была тревога по датчику удара
Er19 Прерывание запуска: была тревога по внешнему датчику

Scher-Khan M30 и Mobicar 3

Er:01 Двигатель работает
Er:02 Включено зажигание
Er:03 Открыта дверь
Er:04 Открыт/открылся капот
Er:05 Отсутствует подготовка к дистанционному ил автоматическому запуску для МКПП
Er:06 Не включён стояночный тормоз или «Parking»
Er:07 Нажата педаль тормоза
Er:08 Двигатель не работает или система не получает сигнал о работе двигателя
Er:09 Открыт багажник
Er:10 Выключено или выключилось зажигание
Er:11 Запрет запуска: тревога по питанию (сброс системы)
Er:12 Запрет запуска: была тревога по зажиганию
Er:13 Запрет запуска: была тревога по двери
Er:14 Запрет запуска: была тревога по капоту
Er:15 Запрет запуска: была тревога по багажнику
Er:16 Запрет запуска: была тревога по датчику движения
Er:17 Запрет запуска: была тревога по датчику наклона
Er:18 Прерывание запуска: была тревога по датчику удара
Er:19 Прерывание запуска: была тревога по внешнему датчику
Er:43 Предпусковой подогреватель не запустился

Scher-Khan Magicar 13 и 14

Если автоматический запуск двигателя невозможен, то при нажатии кнопки 4 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал, а на дисплее появится сообщение ОШИБКА СТАРТА с указанием кода ошибки на брелке, вызвавшей отказ выполнения автоматического запуска двигателя. Сирена подаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску.

Er01 Работает двигатель — вспыхнет один раз
Er02 Включено зажигание — вспыхнет два раза
Er03 Открыта дверь — вспыхнет три раза
Er04 Открыт капот или багажник — вспыхнет четыре раза
Er05 Не выполнено резервирование запуска для механической коробки передач — вспыхнет пять раз
Er06 Выключен стояночный тормоз — вспыхнет шесть раз
Er07 Нажата педаль тормоза — вспыхнет семь раз
Er08 Не запрограммировано значение тахометрического сигнала или исчерпаны попытки автозапуска — вспыхнет восемь раз или отсутствует.
