Сапун двигателя

Некоторых начинающих водителей вгоняет в ступор вопрос «сапун двигателя и что это такое», ведь в рекомендациях по эксплуатации и уходу за автосредством часто упоминается этот важный элемент мотора.
Помимо этого, сапун нередко помогает диагностировать важные проблемы, связанные с силовым агрегатом: дело в том, что проблемы с данным элементом могут впоследствии вызвать неполадки двигателя, что затем может привести к дорогостоящему ремонту.
Именно поэтому владельцу авто просто необходимо знать все аспекты и характеристики прибора, а также иметь представление о том, как правильно предотвращать нарушения в его работе, ведь клапан-сапун, не кажущийся на первый взгляд значительной деталью, имеет большое значение для правильной работы силового агрегата.

В чём его предназначение?

Чтобы понять, что такое сапун, рекомендуется узнать, для чего он нужен, поскольку это находится в прямой связи с его принципом функционирования.

Основная задача данного приспособления – снижение давления в двигательном картере.

Во время работы автомобиля в картере собирается множество газов, которые со временем создают высокое давление. Если их вовремя не стравливать, мотор может прекратить работу, поскольку большое давление будет способствовать подпиранию поршней, а газ при этом начнёт выходить через любое другое отверстие. Чтобы такого не случилось, устанавливается этот клапан.

Ещё одна значительная функция прибора – снижение температуры внутри двигателя и его вентиляция.

По работе этого агрегата можно делать выводы о проблемах в работе мотора.
В нормальном же рабочем состоянии из агрегата виднеется слегка прозрачный, едва заметный дымок. Существуют ситуации, когда двигатель постоянно выбрасывает масло через сапун. Это частая причина не только засорения клапана, но и других технических неполадок.
Клапан-сапун – важный элемент, позволяющий сообщаться со внешней средой закрытой ёмкости. Он позволяет уравнивать давление внутри ДВС: если оно резко понизится, то через клапан внутрь попадёт свежий воздух, который и устранит разницу между внешним, атмосферным, и внутренним давлением, создаваемым в полости картера.

 Место установки

Клапан-сапун в автомобиле обычно находится:

• непосредственно в двигателе;
• внутри конструкции заднего и переднего моста;
• в КПП.

Принцип работы

Вне зависимости от места установки функции сапуна остаются прежними.
Иными словами, клапан даёт возможность «дышать» конструктивным узлам авто, из которых не допускается вытекание рабочих жидкостей и в которые не должны попадать мелкие частицы извне.
Во время работы двигателя масло внутри картера имеет свойство нагреваться, что приводит к повышению температуры двигателя.
Во время этого воздух в картере начинает расширяться и создаёт давление, которое необходимо сбрасывать.

При охлаждении, наоборот, давление в картере быстро падает, из-за чего воздух снаружи пытается прорваться внутрь сквозь любые доступные отверстия. Для того чтобы противодействовать таким явлениям и полностью безопасно выровнять давление на двигатель, устанавливается это приспособление.

Для чего нужна чистка клапана?

Внешние условия, создаваемые при работе клапана-сапуна, часто приводят к тому, что в нём накапливаются пыль и грязь, которые препятствуют его нормальному функционированию. Из-за этого возникает избыточное или, наоборот, недостаточное давление, приводящее к течи масла.
Менять сапун на новый следует в тех случаях, когда он чересчур загрязнён, а перед установкой нового агрегата рекомендуется тщательно очистить и место его установки, что позволит избежать скорого загрязнения вновь. Сапуны других важных узлов автомобиля тоже подлежат своевременной чистке для профилактики неисправностей авто.

Важно

Сапун – важный элемент, который помогает автомобилю исправно работать, но для профилактики поломок рекомендуется своевременно его чистить или менять.Неисправный клапан может привести к различным нарушениям:

• риск течи КПП;
• быстрый износ синхронизаторов и многое другое.

Регулярная чистка клапана поможет защитить масло от ухудшения смазывающих и защитных свойств, и потому надолго продлит срок эксплуатации железного коня.

Зачем нужна чистка, ее периодичность

При забитой вентиляционной системе внутри двигателя осаживается эмульсия, содержащая сажу и остатки масла, в результате чего создается избыточное давление, приводящее к повреждению уплотнителей. Это приводит к потере герметизации и протечкам масла, что можно увидеть при внешнем осмотре блока двигателя. Картерные газы – это газы из моторных цилиндров, которые не выводятся через выхлопной клапан, а через зазоры поршней и поршневых колец выдавливаются в картер при работе двигателя. Особенно интенсивно этот процесс протекает в изношенных двигателях с большими пробегами. Для ВАЗ 2101-2107 – это пробеги 80-100 тыс. км.

Если очистка вентиляции картера не проводится вовремя, это скажется на работе системы подачи топлива. В карбюраторных двигателях загрязняется воздушный фильтр и сам карбюратор, в инжекторных – дроссельный узел, подводящий патрубок и датчики. Все это приводит к снижению мощности, проблемам с работой, в отдельных случаях полной остановке мотора. Чтобы избежать этого, в вентиляционную систему вводятся дополнительные элементы, очищающие картерные газы от эмульсий, содержащих масло.

При несвоевременной чистке картерной вентиляционной системы от избыточного давления растрескиваются шланги. Это приводит к тому, что в двигатель засасывается лишний воздух. Карбюраторные моторы не так чувствительны к этой проблеме, а в инжекторных системах резко ухудшается качество смеси, стабильность работы двигателя нарушается и его мощность снижается.

Лучший вариант, если чистка вентиляции картера на ВАЗ классика делается непосредственно перед заменой масла. Такая периодичность позволяет содержать систему в порядке, вовремя менять потрескавшиеся шланги, продлить срок работы двигателя, снизить потребление топлива без потери мощности.

Для чего нужна чистка клапана?

Внешние условия, создаваемые при работе клапана-сапуна, часто приводят к тому, что в нём накапливаются пыль и грязь, которые препятствуют его нормальному функционированию. Из-за этого возникает избыточное или, наоборот, недостаточное давление, приводящее к течи масла. Если возникают ситуации, когда через агрегат кидает масло, в первую очередь следует проверить, не забился ли он. Чтобы масло не выкидывало, нужно снять клапан для чистки или замены. Менять сапун на новый следует в тех случаях, когда он чересчур загрязнён, а перед установкой нового агрегата рекомендуется тщательно очистить и место его установки, что позволит избежать скорого загрязнения вновь.

Сапуны других важных узлов автомобиля тоже подлежат своевременной чистке для профилактики неисправностей авто

Важно Сапун – важный элемент, который помогает автомобилю исправно работать, но для профилактики поломок рекомендуется своевременно его чистить или менять. Неисправный клапан может привести к различным нарушениям: риск течи КПП; быстрый износ синхронизаторов и многое другое

Регулярная чистка клапана поможет защитить масло от ухудшения смазывающих и защитных свойств, и потому надолго продлит срок эксплуатации железного коня.

Глубоко убеждён, Дорогие Друзья, что всякое творение рук человека одухотворяется от него подобно тому, как он сам некогда был одухотворен от своего Создателя. Так и всё, что создаем мы, начинает жить своей собственной жизнью. Даже технические системы, созданные нашими руками, обладают такими признаками жизни как чувствительность : например, болометр – маленькая платиновая пластинка, так чувствителена, что реагирует на изменение температуры всего лишь в одну стомиллионную градуса, достаточно коснуться пальцем стальной проволоки, что бы в ней появился электрический ток, металлы способны стареть и уставать так же, как и живые существа (Св. Лука Войно-Ясенецкий: «Дух, душа и тело»). Дух жизни пребывает во всем, особенно в технике, в которую мы вкладываем часть и своей Души. Естественно, что все имеющее Душу, все, что чувствует и развивается имеет свою историю. Вообще, о любой гаечке или болтике можно написать многотомный труд, поэтому, в рамках драйвовской статьи невозможно написать полную историю той или иной машины или даже маленькой детали, можно написать лишь только выдержку из их их истории, и сегодня, я перескажу Вам маленькую выдержку из истории сапуна… Речь пойдет только о истории появления и развития тех сапунов, что являются частью так называемой системы вентиляции картерного пространства ДВС (о которой подробно будет сказано ниже). Итак, с того времени, как затарахтел первый поршневой ДВС Ленуара

и по сей день, ни одному инженеру не удалось уплотнить поршень в цилиндре так, что бы газы (сжимаемые и расширяющиеся), не прорывались бы через уплотнения наружу портя воздух. Но, видимо, в те времена, все находились под таким впечатлением от диковинного устройства, что просто не замечали этой особенности. Была и ещё одна причина полного отсутствия систем вентиляции картера на первых двигателях — отсутствие герметического картера и масленого поддона как такового:

Недочеты по Ниве

Помимо замены масла и попытки вывести сапуны, пришлось снять переднюю защиту Шериф. Она в принципе хорошая, но если бы не худой кузов нивы. На соревнованиях “Осення Жыжа 2011” умудрился, где-то налететь то ли на пень, то ли на камень. В итоге в лагерь возвращался с защитой привязанной альпинистским тросом к переднему бамперу. Надо делать нормальную защиту, из дюрали в 6 мм. Что бы наверняка, да и усилить переднюю часть кузова.

Плюс наконец вытащили задний бампер из кузова. Заглянул осмотреть жертвы. Да. Пиздец левому лонжерону. Надо переваривать. Порвался.

P.S. Короче надо доделывать НИВУ и продавать. Не подходит она ни для комфортного передвижения по городу, ни для нормального трофи.

Следующая статья →

Возможности НИВЫ

← Ctrl →

Особенности конструкции вентиляции, принцип работы

Простейшая схема системы вентиляции картера, используемой на двигателях внутреннего сгорания ранее, состояла только из одного штуцера – сапуна, установленного в картере.

Этот сапун соединял внутреннюю полость блока цилиндров с внешней средой, и картерные газы просто выходили через него в атмосферу.

Но такая схема имела один существенный недостаток – в отводимых газах имелись частицы масла, которые тоже попадали во внешнюю среду. А это не только потери смазочного материала и надобность в периодической его доливке, но еще и загрязнение атмосферы.

На современных автомобилях система вентиляции является закрытой. У нее тоже имеется сапун, но к нему подсоединен патрубок, обеспечивающий отвод газов во впускной коллектор или корпус воздушного фильтра, откуда они попадают в цилиндры и сгорают. То есть атмосфера ими не загрязняется.

Дополнительно в систему включены элементы, обеспечивающие отделение масла и возврат его обратно в картер, чтобы оно не попало в цилиндры вместе с газами.

Вариантов маслоотделителей несколько, а на автомобилях разных производителей они могут отличаться по конструкции и принципу работы.

Стоит отметить, что часть отработанных газов попадает в надклапанное пространство, и они тоже должны отводиться.

Поэтому вся схема системы вентиляции двигателя на современном авто состоит из сапуна, маслоотделителя и двух патрубков.

Дополнительно в систему может быть включен специальный клапан, регулирующий давление газов, поступающих во впускной коллектор.

Конфигурация системы может быть самая разная, но от этого ее назначение и принцип работы не меняется. Для примера, рассмотрим конструкцию вентиляции ВАЗ-2110.

В нижней части блока цилиндров данного авто установлен сапун, на который надет патрубок, второй конец этого шланга через штуцер соединен с крышкой головки блока. При этом внутри этой крышки на входе патрубка размещен маслоотделитель.

С другой ее стороны имеется еще один штуцер, к которому подсоединена трубка, идущая к впускному воздушному патрубку.

Принцип работы такой вентиляции прост – газы через сапун попадают в пространство крышки ГБЦ и проходят через маслоотделитель, при этом отделенное масло стекает к клапанному узлу.

После этого газы смешиваются с теми, что прорвались в надклапанное пространство и подаются в воздушный патрубок, а далее – в коллектор. Клапана, регулирующего давление в данном авто нет.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Цены на кузовной ремонт автомобиля, как не дать себя обмануть

На других машинах маслоотделитель может располагаться сразу возле сапуна, а за ним устанавливается клапан.

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

• в самом двигателе;
• в устройстве КПП;
• в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

Если сказать иначе, сапун позволяет «дышать» тем узлам, из которых нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС моторное масло в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнет выдавливать через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.

Сапун в коробке передач

Коробка передач должна преобразовывать крутящий момент в двигателе, а также изменять тяговое усилие. Часто случается, что коробка передач начинает плохо работать из-за того, что сапун коробки передач засорился. Чтобы избежать какой-либо поломки, следует чистить не только сапун в двигателе, но и все остальные, которые установлены в разных частях машины.

В коробке передач сапун находится на крышке картера коробки. Попадание песка или грязи в сапун приведет к заеданию колеса смонтированного на вторичном валу. В результате повышается изнашивание подшипников и синхронизаторов. Необходимо во время каждого технического осмотра, а то и чаще промывать сапун. В случае засорения клапана, будет повышаться давление в коробке передач, что приведет к протеканию масла через уплотнители.

Сапуны мостов

Внутри каждого моста, который соединяет колеса, находится масло. Внутренняя полость должна контактировать с внешней средой, и она делает это через сапун. С помощью этого клапана исключается повышение давление внутри самого моста.

Давление масла поднимается, когда происходит его нагрев во время работы передней передачи. Сапун также выполняет защитную функцию. Он защищает мост от попадания в него воды, когда машина преодолевает водную преграду. В середине моста также находится специальное отверстие, через которое спускается масло.

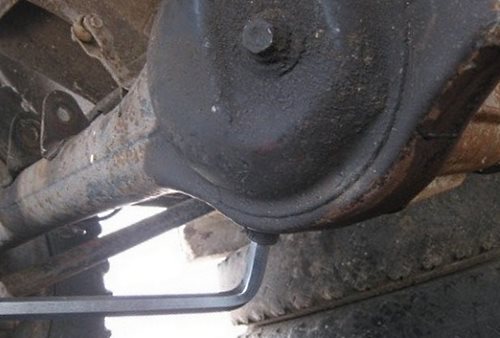

Особое внимание следует уделить сапуну картера заднего моста. Он находится на катере заднего моста, с правой стороны, в верхней части. В результате засорения этого клапана может подтекать масло

Чтобы избавиться от этой проблемы, нужно очистить сапуны от грязи. Также нужно проверить свободное перемещение крышки сапуна. Она должна двигаться во всех направлениях

В результате засорения этого клапана может подтекать масло. Чтобы избавиться от этой проблемы, нужно очистить сапуны от грязи. Также нужно проверить свободное перемещение крышки сапуна. Она должна двигаться во всех направлениях.

После очистки сапуна следует еще раз проверить его после небольшого пробега в 20 км. Если следы масла будут снова обнаружены, то это будет говорить о неисправности устройства, которое требуется заменить. Сапун заднего моста должен быть всегда в исправном состоянии, ведь он играет важную роль при работе всего автомобиля.

Почему идет дым из сапуна

Неисправность у сапуна может быть только одна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным. Но дым, идущий из него, может сказать о многом:

• Маслосъёмные кольца цилиндров залегли либо сносились. Простая раскоксовка народными методами или специальной химией здесь уже не поможет, поэтому придётся разбирать мотор.
• Аналогично, если прогорел один/несколько выпускных клапанов. Определить это поможет простой замер компрессии.
• Маслоотражательные колпачки. Просто поменяйте их, если пришло время, или на них видны следы повышенного износа.
• Сносились сальники вала, пропускающие масляные пары. Менять их не задумываясь, желательно, не откладывая в долгий ящик.
• Масло в моторе старое, давно требующее замены. Без комментариев: как показывает практика, чинить «сердце» авто в десятки раз дороже, чем его менять.
• Белый дым на горячем моторе – охлаждающая жидкость попадает в систему смазки. Где именно течь – придётся искать.
• Перелив масла. В ДВС он также опасен, как и недолив: износ мотора/расход топлива значительно увеличивается, поэтому проверьте его уровень щупом на ровной площадке, когда двигатель хорошо прогрет. Вот тогда увидите, насколько качественно мастера на СТО (или вы сами) выполнили его замену/долив.
• Масло некачественное/не подходит авто/контрафакт. Выход один – заменить его. Аналогично, если залили топливо на неизвестной АЗС: просто больше так не делайте.
• Наконец, сам сапун от времени забился, не работая на все 100%. Простая чистка, профилактика позволит это устранить.

Внушительный список самых разных ситуаций. И можно не сомневаться, что если у вашего авто сапун дымит, вы среди них точно нашли свой случай.

Как заменить сальник редуктора заднего моста ВАЗ 2107 своими руками: пошаговая инструкция.

1. Зафиксируйте карданный вал с помощью отвертки/монтажной лопатки идентично фотографии и выверните 4 болта крепления карданной передачи.

1. Аккуратно подвесьте, например, на веревку к глушителю, отсоединенный вал.
2. Определите момент сопротивления прокручиванию ведущей шестерни (он поможет вам не наделать ошибок при сборке), это можно сделать по-разному.

Способ №1 – самый точный – предусматривает использование динамометрического ключа или динамометра и веревки.

В случае использования последних инструментов намотайте веревку на фланец в пару оборотов, как показано на фото, и присоедините к ее свободному концу динамометр. Затем начните сматывать веревку, постепенно отттягивая прибор

Как только фланец начнет вращаться вместе с веревкой, обратите внимание на показания прибора и запишите их. После замены сальника и установки всего на свои места эта цифра должна остаться без изменений

Если в качестве помощника вами был выбран динамометрический ключ, проследите, чтобы диапазон его измерений (шкала) был не менее 147 Н·см (15 кгс·см), и начните заворачивать им гайку крепления фланца. То усилие, которое потребуется вам, чтобы сдвинуть ее с места и есть нужный момент сопротивления.

Способ №2 – пригодится тем, у кого нет под рукой никакого измерительного оборудования, зато есть цветной маркер. Все, что нужно, — сделать с его помощью 2 отметки: первую на гайке, вторую на самом фланце – так, как показано на фото.

Обратите внимание на метку гайки – она должна быть сделана именно сверху, а не на гранях, в противном случае при отворачивании она может просто-напросто стереться

1. С помощью воротка и накидной головки открутите центральную крепежную гайку фланца редуктора, но прежде сам фланец придется застопорить. Удобнее всего это делать с помощью самодельного ключа, изготовленного из отрезка трубы и двух болтов (см. фото).

ВАЖНО! В случае использования для определения момента сопротивления маркерных меток, обязательно считайте, сколько полных оборотов сделает гайка относительно фланца, пока полостью не будет выкручена. Предположим, таких оборотов она совершила 15, значит в процессе сборки данного элемента гайку нужно будет закрутить именно на 15 оборотов, а потом просто совместить ее метку и метку на фланце

1. Демонтируйте фланец (на фото он указан стрелкой синего цвета) с помощью специального съемника (на фото указан стрелкой красного цвета) или молотка и деревянной проставки (в ее качестве можно использовать дощечку).
2. Любым подручным инструментом (отверткой, гаечным ключом или др.) подденьте сальник и извлеките его из установочного отверстия.

Место, где был установлен резиновый манжет тщательно протрите тряпкой от грязи. Чтоб вы все правильно сделали, мы указали стрелками те места, где нужно вытирать. Сальник на этом фото уже очищен.

1. Возьмите новый резиновый манжет и смажьте его рабочую поверхность (она показана стрелкой) – ту, которая будет входить в отверстие – смазкой Литол-24.

1. Установите сальник редуктора заднего моста на его посадочное место с помощью оправки (ей может выступать обычная металлическая труба, старый подшипник и пр.) подходящего диаметра.

Оправка должна упираться ровно в край сальника: ставите оправку на манжет и начинаете бить по ней до тех пор, пока последний не будет «утоплен» на глубину 1,7-2 миллиметра от торца редуктора.

Проверять себя в данном случае удобнее всего штангенциркулем, хотя за неимением такого сгодиться и простая линейка.

1. Смажьте рабочую поверхность резинового манжета изнутри чистым маслом, так же поступите и с фланцем. Во-первых, дополнительная смазка в таких деталях никогда не бывает лишней, а во-вторых, данное действие будет способствовать лучшей запрессовке.
2. Завершите замену сальника редуктора заднего моста ВАЗ 2107 установкой в обратной последовательности всех снятых ранее деталей, но не забудьте про правильный момент сопротивления, в противном случае вы рискуете очень скоро вернуться к ремонту, но уже не резинового манжета, а редуктора, задней втулки и еще целого ряда деталей.

Где находится этот сальник?

Чтобы иметь возможность заменить сальник редуктора заднего моста, первым делом вам нужно его найти. Для этого:

• загоните машину на смотровую яму, а еще лучше – эстакаду (работы будут осуществляться под машиной);
• затяните ручник;
• слейте из картера редуктора заднего моста масло;

найдите место крепления карданной передачи к заднему фланцу.

Выглядит оно вот так:

Синей стрелкой здесь указан задний фланец редуктора, зеленой – один из болтов крепления карданной передачи (всего таких болтов в креплении 4 шт.), а красной стрелкой показана стопорная гайка крепления непосредственно самого фланца.

Чтобы наконец подобраться к самому сальнику (он показан на маленьком фото), весь этот узел нужно будет раскрутить, а там дело останется уже за малым.

Но об этом чуть позже, пока разберемся с другим, не менее важным вопросом.

Как прочистить сапун

Каждый заботливый автолюбитель внимательно следит за техническим состоянием своего железного и старается своевременно производить мелкий ремонт и профилактические работы. Например, необходимо очищать сапун по мере его загрязнения, так как с его помощью газы удаляются из картера двигателя. В автосервисе за эту нехитрую процедуру с вас попросят немалую сумму. Однако зачем платить за то, что вполне можно сделать самому?

Вам понадобится

Хлопчатобумажные перчатки, гаечные ключи, отвертки, проволока. полиэтилен.

Инструкция

1

Для начала выберите место, где вы будете производить процедуру очистки. Если погода сухая, то все можно сделать прямо на улице. Но все же лучше найти гараж с хорошим освещением. Установите автомобиль на стояночный тормоз. Выключите зажигание. Откройте капот и найдите сапун. Для этого можно воспользоваться руководством по эксплуатации вашего автомобиля, где должно быть подробно расписано строение подкапотного пространства. Обычно сапун представляет собой небольшой короб квадратной формы, к которому присоединены два патрубка. Один из патрубков соединяет сапун с моноинжектором, второй – с воздушным фильтром.

2

Снимите верхний кожух воздушного фильтра. Не забудьте обесточить бортовую систему электропитания. Для этого снимите отрицательную клемму с аккумулятора. Это необходимо для того, чтобы избежать замыкания и удара током. Сняв воздушный фильтр, вы увидите впускной коллектор, его необходимо снять. Под впускным коллектором вы увидите сапун, который как правило крепится на два болтика.

3

Выкрутите два болтика и аккуратно снимите сапун. Демонтируйте с него крышку. Под ней вы увидите маслоотбойник, который закреплен при помощи шпильки. Вам необходимо открутить небольшую гайку на самой шпильке, но не до конца, так как обратно надеть ее, не снимая поддон, невозможно. Необходимо прочистить трубку. Для этого используйте шомпол. Его можно смастерить из проволоки нужной толщины. Исследуйте крышку сапуна на наличие в ней трещин или других дефектов. На конце патрубка есть небольшой ершик, который гасит пламя при недостаточной компрессии. Его также нужно почистить.

4

После завершения всех процедур нужно собрать сапун в обратном порядке и проверить его работоспособность. Для этого заведите двигатель. Аккуратно снимите крышечку, которая закрывает маслозаливную гроловину. Плотно закройте ее нетолстым куском полиэтилена и закрепить резинкой чуть ниже. Полиэтилен не должен вздуваться. Иначе это указывает на наличие давления. Если давления нет, то прочистка сапуна прошла удачно. Незначительное давление может создаваться только при нажатии на педаль акселератора.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз. Такая конструкция обеспечивала отвод картерных газов в атмосферу. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.

Система вентиляции картера ВАЗ 2111: 1. Картер двигателя. 2. Сапун. 3. Шланг от сапуна к патрубку клапанной крышки. 4. Маслоотделитель под клапанной крышкой. 5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки. 6. Штуцер с жиклером на блоке дроссельной заслонки. 7. Толстый шланг от клапанной крышки к впускной трубе. В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.

Эта система включает в себя:

1. Сапун.
2. Маслоотделители.
3. Патрубки.

Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей – лабиринтный, центробежный, сеточный.

Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как отдельным элементом, так и выступать в качестве корпуса для щупа.

Сапун – элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возросшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно лишь восстановить уровень смазочного материала и вытереть подкапотное пространство. Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.

В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживания он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что ухудшает вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.

На некоторых авто система вентиляции картера предусматривает подачу газа в крышку клапанов, где они дополнительно проходят через маслоуловительную сетку перед тем, как поступят в цилиндры. Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.

ОБСЛУЖИВАНИЕ

Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удалять загрязнения 2 раза в год, то проблем с проведением работ не возникнет, поскольку грязь удаляется ветошью.

Загрязненный сапун Skoda Octavia

Начинать следует с самого сапуна. В одних двигателях он крепиться при помощи болтов, в других же сапун плотно посажен в посадочное место.

После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.

Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.

Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.

Если сетка загрязнена отложениями сильно, то удалять все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.

Такие нехитрые действия позволяют содержать систему вентиляции картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.

Заключение

Не откладывайте в долгий ящик ремонт или очистку керосином загрязнённого сапуна. Игнорирование проблемы скажется на эффективности работы узлов транспортного средства и приведёт к повышенному расходу топлива. А в условиях постоянного скачка цен на бензин и дизель в известную сторону — это верный путь экономии семейного бюджета.

Из-за незначительной стоимости, а также простоты снятия/установки, почти всегда ремонт сапуна сводится к его замене. Но это даже забывчивым автовладельцам, проводящим его обслуживание от раза к разу, не понадобится, так как там просто нечему ломаться.

Всё его обслуживание сводится к своевременной чистке. Снаружи достаточно протереть ветошью, а если загрязнения давние, то придётся воспользоваться ножом, отвёрткой или скребком.

Чистка изнутри несколько сложнее, но всё равно очень простая. Сапун необходимо снять (он может быть на болтах или жёстко посажен «в натяг») и примитивным шомполом, сделать который можно из куска проволоки, прочистить. Аналогично поступаем с маслоуловительной сеткой: в редких случаях, когда она сильно забита, механической чистки будет недостаточно. И тогда её нужно прожечь, налив совсем немного бензина, или замочить в агрессивной химии на несколько часов.

Сборка, как это вполне предсказуемо, в обратном порядке. Поэтому весь процесс не займёт много времени и не потребует наличия специальных инструментов или навыков.

При этом делать это лучше всего при сезонной замене масла или прохождении очередного ТО. На большинстве автомобилей со средним пробегом проводить эту нехитрую операцию достаточно два раза в год. Но именно сапун мотора подтверждает непреложную истину: в автомобиле, особенно современном, нет мелочей.

Для функционирования двигателя автомобиля должно соблюдаться ряд условий, среди которых и нормальное давление в картере. И обеспечивает это система отвода картерных газов, одним из основных элементов которой является сапун.
