Для чего нужно протачивать тормозные диски автомобиля, технология проточки на токарном станке

Когда требуется расточка тормозных дисков

Важность исправности тормозной системы автомобиля – является понятием по умолчанию, это даже не должно обсуждаться. Вот мы и рассмотрим злободневный вопрос – состояние, диагностика и ремонт тормозных дисков, как одной из составляющих тормозной системы авто

Любой автомобиль снабжен технической документацией от производителя, где указаны все необходимые технико-эксплуатационные параметры, в том числе и по тормозной системе. Нас интересует плановая диагностика тормозов и временные рамки замены/ремонта тормозных дисков или замены тормозных колодок.

Средняя величина пробега для тормозных дисков определяется в 80-100 тыс. км., а для тормозных колодок 25-30 тыс.км. Эти цифры могут варьироваться в зависимости от марки и модели авто, типа тормозной системы.

Кроме того, важное влияние на состояние тормозных дисков оказывает стиль вождения в каждом отдельном случае. Если вы сторонник агрессивно-скоростного движения, то экстренные торможения приводят к тому, что сроки службы тормозов резко сокращаются, и на рекомендации производителя в данном случае, можно даже не смотреть.

Особые колодки

Некоторые автолюбители собирают специально приспособление для проточки. Делается оно на основе старых тормозных колодок. Проточка осуществляется с использованием силы двигателя и гидравлической тормозной системы. Для выполнения работы вам потребуются старые колодки, а также болгарка с алмазным диском.

Порядок действий

• Покупаем шлифовальный диск. Желательно выбирать его с минимальным абразивом, иначе могут появиться борозды;
• Из ШД вырезается клин, такая форма позволяет довольно прочно фиксировать абразив в накладке;
• Далее в самой тормозной колодке выпиливается клин под кусок шлифовального диска;
• Вставляют полученный клин в колодку, абразивный элемент должен немного выпирать. Если это не происходит, то следует немного сточить колодку;
• Далее получившиеся колодки для проточки устанавливаются в суппорта как обычно;
• Производим проточку, для этого нужно проехать 5-10 километров. В процессе поездки периодически несильно надавливайте на тормоза. Избегайте резких торможений. Такой поездки обычно оказывается достаточно;
• Снимается колесо, и осматривается диск, обычно этого оказывается достаточно. На некоторых моделях может образовываться буртик. Его устраняют с помощью обычного напильника.

Такой способ довольно прост в исполнении, может применяться как на передних колесах, так и на задних. Обязательно после поведения работы проверьте толщину диска в нескольких местах.

Audi A6 1998, двигатель дизельный 1.9 л., 139 л. с., передний привод, механическая коробка передач — самостоятельный ремонт

Комментарии 20

Вообще очень полезное дело! Особенно для внутренней части т.к именно внутренний буртик срезает провода на датчик износа колодок когда там ещё кататься и кататься!

не так давно занимался этим))))) неплохо вышло и кстати эфек уже 2 месяца как остаётся как надо)))

Кстати щас покатался и чувствуется, что тормозить плавнее стало. Эффективность стала, как при покупке машины по лучше.

Это вооообще ПИПЕЦ ! Это же надо до такого додуматься !

Мне не понятен ваш комментарий)

Так а чего тут может быть не понятного ?, это же надо додуматься взять болгарку и шлифануть тормозные диски. Я в начале вообще подумал что вы возьмёте болгарку и приделаете её к какой то приблуде и попробуете проточить тормозной диск…

Ну и что тут такого то? Я рабочую поверхность не трогал. Снял только края. А то возмущения, как будто я перфорацию прорезал болгаркой…

У меня 18 или 17 мм толщина осталась. наверно надо менять

Чувак, да ты рискуешь)))

Или 23 мм это развод от производителя?

23 это конечно слишком но и 17 это перебор конечно. Я бы поменял на твоем месте.

Я пока присматриваю по разумной цене, есть подозрение что не успею износить новые то :), там по идее все надо поменять и ГТЦ и ремкоплекты суппортов. Но я больше 120 не езжу, в пол не оттормаживаюсь диски не ведет не бьет

Ну ты как бы смотри. Сам понимаешь, дело техническое )

Это я к тому что с 23-я то можно еще и к токарю сносить

Да слушай, обточки этого канта достаточно оказалось) А вообще есть приблута специально для проточки дисков тормозных которая вешается прямо на суппорт. В таком случае обточка самая точная получается.

на всех машинах колодки не прилегают полностью поверхностью, остаются небольшие буртики по краям, но они особой роли не играют, само главное, чтобы рабочая поверхность была ровной и без биений, а это уже болгаркой не сделать, поэтому данный метод не совсем подходит, да и протачиваются диски на малых оборотах(говорю как токарь в прошлом и ранее их протачивал). По моему проще отдать на проточку токарю, стоит не дорого, а качество намного выше будет

Ну этот метод и не претендует на идеал) Просто теперь они будут лучше охлаждаться. Одному товарищу так на мегане сделали у него меньше вибрации стала при торможении. Конечно лучше токаря саму рабочую поверхность ни кто не поправит.

охлаждение особо не измениться, а вот вибрация может уйти, если до этого были неровные края, которые естественно будут задевать

на всех машинах колодки не прилегают полностью поверхностью, остаются небольшие буртики по краям, но они особой роли не играют, само главное, чтобы рабочая поверхность была ровной и без биений, а это уже болгаркой не сделать, поэтому данный метод не совсем подходит, да и протачиваются диски на малых оборотах(говорю как токарь в прошлом и ранее их протачивал). По моему проще отдать на проточку токарю, стоит не дорого, а качество намного выше будет

Кстати не на всех машинах эти буртики получаются. На некоторых их нету.

Ничего не поделаешь, когда рученки чешутся что нибудь с мшиной поделать)))

Источник www.drive2.ru

Привет всем автомобилистам и просто автолюбителям! Сегодня у нас достаточно важная тема для обсуждения, поскольку на повестке проточка тормозных дисков своими руками.

Тормозные диски являются одним из ключевых элементов всей тормозной системы. Безопасность водителя, его пассажиров и других участников движения напрямую зависит от того, что произойдет после нажатия на педаль тормоза, прижмется ли колодка к диску и сумеет ли остановить движение транспортного средства.

Что такое проточка

Не все автомобилисты знают, когда можно обойтись обычной шлифовкой или проточкой, а в каких ситуациях лучше провести замену тормозных колодок или самих дисков.

Есть множество причин, из-за которых на поверхностях тормозных автомобильных дисков появляются бороздки, а по краям, где прилегает колодка к диску, образуются так называемые буртики. Но на этом вопросе детально останавливаться не буду. Если захотите, напишу отдельный материал, в котором подробно опишу причины износа тормозного узла, последствия и решения возникающих проблем. Пока же продолжим изучать актуальную тему.

Технология проточки подразумевает снятие поверхностных дефектов с рабочих поверхностей автомобильных тормозных дисков.

При этом у каждого диска есть свои ограничения по минимальному слоя рабочей поверхности, при котором узел сохраняет свою эффективность. Узнать этот показатель можно из руководства по эксплуатации, если стоят заводские тормоза, либо в описании запчасти, которую вы устанавливали на свой автомобиль.

Бывалые автомобилисты и специалисты советуют одновременно с проточкой или расточкой тормозных дисков менять колодки. Это актуально в ситуациях, когда причина износа кроется именно в наличии дефектов на тормозных колодках. А когда бюджет достаточно обширный на ремонтно-восстановительные работы, зачастую лучше сразу купить комплект новых дисков, а не пытаться восстановить старые.

Особенно замена предпочтительнее расточки, если вы проводите шлифовку своими руками, не имея в распоряжении специальный стенд, профессиональный станок и соответствующие навыки

Причем совершенно неважно, какой автомобиль вы ремонтируете, старенькую Газель, ВАЗ или новую иномарку

Комментарии • 24

А чертёж можно. Спасибо

0,07 это выход из допуска. Допуск 0,05

Смотрите дальше продолжение про этот станок

И пишите комментарии мне ваше мнение как специалиста оч важно

Спасибо огромное! Очень хорошее приспособление! Буду изготовлять при первой возможности!))))Удачи Вам!

Супер. Тоже хочу такой соорудить))

Вы здорово придумали. Мы тоже протачивали диски на своём филдере clip-share.net/video/RkFidW91_dI/видео.html

Посмотрел ваше видео по проточке болгаркой. Ну скажем буртик сбить . Судя на вид выработка уж сильно большая. Может заменить такие диски? Берегите себя и не забывайте о других участниках движения. Удачи на дорогах!

Начни изготавливать и продавать

Как только нас перевозчиков вовсе прикроют открою производство. уже посмотрев этот ролик к мне на проточку приехало знакомых и друзей.

Тоже есть школьник. Жду видоса о приспособы на его под диски.

@АвтоБро не знал недавно подписался по этому ждал.

clip-share.net/video/zSyG9fjBOIA/видео.html вот же. уже давно вышел ролик

Стоимость проточки диска 200р. Снимается 3 поверхности за одну установку. Должна быть абсолютная жесткость для срезания подкалин. Это еще и гарантирует прямолинейность поверхностей. Приспособу в топку, купи себе токарный 1к62

@Токарная Мастерская ДЮ, авторемонт полностью согласен.

@man 1377 до меня никто не обращался с грузовыми, зато легковухи обращаются инногда, считаю это полной халявой. Вставил диск, задал проход и ходи кури, кофе пей под приятный шелест срезания чугуняки.

а лучше 1к625 и барабаны на грузовички точить, чургык, чургык руб двадцать заработал.

@АвтоБро зря продал лучше найти помещение куда ставить. Дело каждого конечно..

16к20 ереван продал только из за того что ставить негде и не к чему такой он мне .

Если сделаете так что бы посадочную площадку протаскивать под колесо где шпильки будет вообще очень правильно. Молодец. И что соседу дал.

Смотрите продолжение этого видео clip-share.net/video/ZMTuVnN_gI4/видео.html

Сам процесс нормальный, но длительное вращение одного колеса при стоящем другом на ведущей оси – трындец шестерням и оси дифференциала, так как этот узел не расчитан на длительное вращение и большие скорости.

если при нагрузке не расчитан . а так в воздухе поболтаться даже без колеса это даже оч нечего.

Приобрести у Вас можно станок? Продаёте готовый?

Нет не продаю . Скоро сниму по подробнее как устроен и как самому изготовить может вам поможет .:)

Добрый день. А на заказ можно сделать подобный?

@Евгений Прокудин Вот всё для вас как хотели clip-share.net/video/ZMTuVnN_gI4/видео.html.

Запилю наверно полноценный ролик . Только за 10 мая попросили чертежи и совет как сделать 8 человек. Буду постараться

Процесс без снятия

Почему начал именно с него, да потому что он самый легкий и более-менее простой. Итак, опишу по шагам:

• Машина подвешивается на подъемниках и снимается колесо
• Откручивается суппорт (подвешивается за держатель к пружине), освобождая диск
• Замеряется примерная кривизна полотна. Нужно для того чтобы понять на сколько точить
• Далее на шпильки или места креплений устанавливается специальный двигатель, который будет крутить диск
• В «уши» суппорта прикручивается специальная рама, по которой будут ходить резцы. ПРИЧЕМ сразу сверху и снизу стачивая две плоскости.
• Начинается процесс проточки, снимают обычно немного, ведь есть минимально допустимая толщина

Большим плюсом такого метода является то — что диск не снимается со своего места крепления, то есть третья плоскость (где встречается со ступицей) не используется

ЭТО ВАЖНО! Набивается новая поверхность только на двух РАБОЧИХ СТОРОНАХ (где ходят колодки), убираются все неровности и излишки. Сам метод является передовым, но у него есть неоспоримый минус, как собственно и у другого (про это чуть ниже)

Несколько способов проточки без снятия

Как осуществляется расточка тормозных барабанов Какой бы способ проточки тормозных дисков вы ни выбрали, прежде чем начать работу, убедитесь в том, что их толщина больше предельно допустимой и в них нет трещин. Если же они слишком тонкие или имеют трещины, не рискуйте, ремонтируя их. Лучше купите новые. Проточкой называется выравнивание рабочих поверхностей с использованием резца, а предлагаемые ниже способы — это шлифовка тормозных дисков без снятия.

1. Существуют специальные агрегаты для шлифования тормозных дисков без снятия. Но я думаю, вы согласитесь со мной в том, что не стоит покупать агрегат ради шлифовки пары дисков. Дешевле будет полностью обновить тормозную систему.
2. Если диски стоят на ведущей оси. Понадобится ровный деревянный брусок размером 30×15×5 см и несколько листов наждачки с крупным абразивным зерном (например, №40) на тканевой основе. Использовать наждачку и брусок предпочтительней, чем абразивный круг для наждака. Потому что рабочая поверхность абразивного круга в скором времени после начала шлифовки перестанет быть плоскостью. А плоскость сторон бруска не изменится во время работы. Не забывайте менять наждачку — это ускорит процесс шлифовки и улучшит ее результат. Поднимете автомобиль домкратом и подставьте под него какую-нибудь страховку. Снимите колесо, тормозной суппорт и пыльник тормозного диска. Суппорт подвесьте повыше, чтоб не мешал. Запустите двигатель, включите передачу скорость, вращения отрегулируйте по своему усмотрению. Лист наждачки постелите абразивом вниз, на него широкой стороной положите брусок, а выступающие из-под бруска края листа загните вверх. Получившуюся конструкцию прижимайте поочередно широкой гранью к рабочим поверхностям тормозного диска. Не старайтесь нажимать на нее сильнее, лучше все время двигайте точку соприкосновения.
3. Стоящие на не ведущей оси тормозные механизмы шлифуются без снятия тем же приспособлением из бруска и листа крупной наждачки. Только двигаться будет не диск, а брусок с наждачкой. Двигать его будет сила ваших рук. Но сказать по правде, делать это без снятия диска уж очень неудобно дело пойдет гораздо быстрее, если вы снимите их и положите на верстак.
4. Шлифовка тормозных дисков на ходу. Этот способ подойдет для восстановления дисков, стоящих как на ведущей оси, так и на ведомой. Но он подойдет для устранения только незначительных дефектов. Результата сильной температурной деформации он устранить не сможет. Сначала из старых тормозных колодок следует изготовить специальные приспособления. Для этого нужна болгарка с алмазным отрезным диском. А также абразивный зачистной диск для нее. Из зачистного круга необходимо вырезать два клинообразных сегмента. В старых тормозных колодках сделайте две выемки в соответствии с формой клиновых фрагментов. Их глубина должна быть на несколько десятых миллиметра меньше толщины абразивных вставок, чтобы последние после установки возвышались над поверхностью колодок. Вставьте сектора в выемки, предварительно смазав их каким-нибудь клеем, чтобы не выпадали. Получившиеся «абразивные колодки» установите в суппорт вместо штатных. Для проточки рабочих поверхностей нужно проехать от 5 до 10 км, периодически притормаживая. Спланируйте маршрут так чтобы избегать резких торможений либо замедлений по ухабистым участкам. Во время поездки контролируйте результат шлифовки. Образовавшийся по периметру диска буртик можно убрать после окончания поездки обычным напильником с крупной насечкой.

После выравнивания рабочих поверхностей не помешает обработать их более мелкозернистой наждачкой для того, чтобы уменьшить глубину рисок. Использовать наждачку с мелким зерном сразу не следует, потому что она хуже выводит плоскость и поверхность будет гладкая, но волнистая.

Где искать неисправность

• Биение передних дисков часто отдается не только в педаль, но и в руль.
• Биение задних лучше ощущаются через вибрации на кузове.
• Передние механизмы чаще страдают от температурной деформации, так как на них приходится основная нагрузка при торможении, следовательно, они сильнее греются. Деформация возникает следующим образом. При торможении диск нагревается и равномерно расширяется. Попавшая на какой-то участок вода, быстро остужает его, а он, остывая, сжимается и коробит всю деталь.
• Задние более подвержены коррозии. Так как из-за их небольшой нагруженности, попавшая на них вода долго не высыхает.

Когда и для чего нужна расточка тормозных дисков?

По мере износа ТД вдоль его наружной стороны медленно нарезается буртик. Происходит это из-за истирания металлической поверхности ТД фрикционами колодок.

Этот бурт нежелателен по следующим причинам:

• он не дает правильно работать новым колодкам, которые рассчитаны на плоскую поверхность (бурт как бы отжимает их);
• из-за контакта с острыми краями новые колодки быстрее изнашиваются.

Чтобы восстановить геометрию поверхности ТД, его нужно расточить на специальном стенде или токарном станке.

Не только естественный износ портит поверхность дисков. Есть риск нарушения геометрии ТД, если после интенсивного торможения, которое сильно разогревает диск, въехать в лужу или сугроб. После такого температурного скачка водитель будет ощущать вибрацию и биение на педали тормоза в момент ее нажатия.

Повреждение ТД может произойти по причине установки некачественных колодок, которые будут его резать (сами колодки изнашиваются слабо).

Можно повредить его вышедшим из строя суппортом.

Если диск утратил свою форму, то эффективность торможения будет снижена. Там и ДТП не за горами!

Естественный износ ТД по сроку равен износу 2-4 комплектов колодок. На поверхности диска появляются непараллельные борозды, ямки, выступы. На наружной стороне — отчетливая кромка.

Все неровности передаются на суппорта в виде вибрации и биения в тот момент, когда вы нажимаете педаль тормоза. Поршень суппорта прижимает колодки к дискам, и они уже принимают биение на себя.

При биении и вибрациях нужно либо поменять, либо проточить тормозные диски.

Проточка не всегда удаётся — только если ТД не достигли степени критического износа. Также нельзя протачивать перфорированные, спортивные и большие ТД крупных внедорожников. Больше ограничений нет.

О тормозных дисках автомобиля

Обычно производители указывают срок службы того или иного обслуживаемого узла. Именно поэтому о конкретных цифрах говорить не имеет смысла. На одних машинах колодки ходят 10-15 тысяч километров, на других бегают по 50 и более. Это касается и дисков. Если они высокого качества, то с легкостью живут по 100-150 тысяч километров, при условии исправности всей системы. Если заклинит направляющую суппорта, и колодка не будет отходить от диска, то вполне логично, что будет греться весь узел, а диски и колодки не только подвергнутся повышенному износу, но и могут выйти из строя по причине перегрева.

Тормозные диски выполняются вентилируемыми и невентилируемыми в зависимости от множества факторов. В большинстве случаев вентилируемая конструкция находится на передней оси. Сзади могут стоять обычные диски, а то и барабаны. В процессе работы диск постепенно изнашивается, а при достижении минимальной толщины его нужно заменить. Обусловлено это тем, что чем тоньше металл в месте соприкосновения с колодками, тем больше он греется.

Использование стенда NORDBERG NL1

Использование стенда «Нордберг нл1» позволяет избежать даже незначительных отклонений в процессе работы, добиться идеальной точности проточки, высокого качества шлифовки. Этот метод используется, чтобы достичь заводского результата.

Американский стенд отличается легкостью, компактностью, мобильностью, благодаря наличию различных адаптеров станок можно использовать для различных марок авто. Любые отклонения выводятся на прибор высокой точности, что обеспечивает отменный результат. Запчасть раскручивается при помощи специального мотора, режущий узел регулируется по высоте. Устройство настраивается автоматически, для проведения процедуры не требуется дополнительных механизмов. Чтобы получить точный результат, необходимо разместить резцы перпендикулярно оси.

Когда необходима проточка тормозных дисков?

В комплекте любого автомобиля есть техническое руководство по его эксплуатации. В нём указаны все регламентные работы, которые необходимо проводить точно в срок и в указанном объёме. Там же описывается с какой периодичностью обслуживается тормозная система, в том числе и обточка тормозного диска. Нужно понимать, что данные рекомендации, относятся к стандартному использованию автомобиля. Однако если он работает в режиме максимальной нагрузки, в экстремальных условиях, то и регламентные работы проводятся намного чаще.

На то, что тормозной диск пора протачивать указывают и некоторые признаки:

1. Даже после непродолжительной езды диск автомобиля сильно нагревается. Это определяется простым касанием руки, высокая температура даже может оставить ожог на коже. Чаще всего водитель обнаруживает сильный нагрев просто заехав в лужу – от колеса начинает подниматься пар.
2. При нажатии на педаль тормоза возникает свистящий или скрежещущий звук. Обычно из салона определить с какой именно стороны он раздаётся невозможно. Поэтому на СТО проверяется состояние всех дисков автомобиля.
3. На привычной дороге и стандартной скорости увеличивается тормозной путь автомобиля.
4. При торможении педаль тормоза ощутимо подаётся назад.
5. При торможении возникает вибрация с отклонением руля влево или в право, в зависимости от того, какой диск пришёл в негодность.
6. Визуальная оценка диска отмечает явные физические повреждения в виде глубоких царапин и каверн.

Рассмотрим подробней в каких случаях нужно производить проточку тормозных дисков или барабанов

Исправность тормозной системы автомобиля – это гарантия безопасности Вас и окружающих. За ее исправностью можно следить самостоятельно. Но при отсутствии желания или знаний всегда можно обратиться к специалистам техцентра Oem-zap за консультацией, диагностикой и ремонтом тормозной системы. Так в каких же случаях специалисты компании рекомендуют производить проточку тормозных дисков или барабанов? Рассмотрим несколько вариантов с последствиями:

1. В первую очередь из-за биения тормозного диска, которое ощущается либо на рулевом колесе, либо на педали тормоза в виде биения. Данный эффект мало того, что не приятен, так и несет в себе угрозу потери контроля над торможением, ровно как и значительный износ деталей рулевого управления и деталей подвески. А это все дополнительные расходы на ремонт.
2. Во-вторых, при попадании посторонней грязи или камней между диском и фрикционными накладками. На тормозном диске при этом образуется борозда, из-за которой снижается эффективность торможения, может сопровождаться и не очень приятным звуком при интенсивном торможении.
3. В-третьих, при длительном хранении автомобиля во влажной среде или из-за неправильно работающих исполнительных тормозных механизмов, на поверхности тормозного диска или барабана образуются следы коррозии, которые следует убирать, как можно быстрей, а за одно можно обслужить тормозные механизмы.
4. Ну и, в-четвертых, при износе тормозного диска образуется кромка, которая может попасть в трущуюся пару диск-фрикционная накладка и издавать очень неприятный скрежет.

При любом из вариантов специалисты Oem-zap сначала производят замер толщины тормозного диска или барабана, а также величины биения. Это необходимо делать для соблюдения заводских параметров износа тормозных дисков и барабанов. Многие пренебрегают заводскими значениями износа и очень зря, т.к. в любой момент рискуют остаться без тормозов.

Признаки неисправности

В среднем тормозные диски «ходят» около 90-100 тысяч километров, но могут изнашиваться и раньше. Крайний срок для замены тормозных колодок – около 30 тысяч километров. Но указанные в инструкции по эксплуатации цифры часто идеализированы.

Как правило, замену (ремонт) требуется как можно чаще.

Чтобы своевременно определить неисправность, необходимо знать ее основные симптомы:

• тормозные диски активно греются даже после небольшого пробега. Это легко проверить – достаточно прикоснуться к диску после поездки;
• существенно снизилась эффективность торможения;
• появились лишние звуки при нажатии на тормоз;
• во время торможения заметна сильная вибрация руля. Параллельно с этим могут появиться и биения непосредственно в педали;
• при визуальном осмотре виден явный износ тормозного диска, появляется коррозия и глубокие механические повреждения.

При выявлении хотя бы одного из симптомов своевременная проточка является обязательной

Но здесь важно не переусердствовать

Как только вы достигли минимального параметра толщины (он обязательно регламентируется производителем), дальнейшая шлифовка становится опасной. В этом случае выход один – замена.

Варианты самостоятельной проточки

Поскольку цена на услуги по профессиональной проточке многих пугает, некоторые автомобилисты задумываются относительно самостоятельного проведения подобной процедуры.

Настоятельно не советую браться за такую работу, если у вас нет навыков, опыта и специального оборудования. Подобная шлифовка точно не избавит от биения диска, и послужит временной мерой. Часто в видео инструкциях, а также в описаниях самостоятельной проточки, публикуемых на том же сайте Драйв, в ход идет болгарка, шлифовальные круги, наждачка и прочие подручные абразивы.

Эффект достигается незначительный, и только на некоторое время восстанавливает поверхность тормозного диска. Потому предпочтительнее отдать узел в руки профессионалов. В автосервисах есть специальный стенд, позволяющий без снятия провести обработку изделия.

При этом можно выделить 2 способа, которые все же можно использовать в гаражных условиях, пытаясь своими руками вернуть работоспособность тормозного узла на прежний уровень.

Напильник или болгарка

Сразу скажу, что представленный способ подходит только под автомобили ВАЗ, отечественные машины и старенькие иномарки. Интересно, что АвтоВАЗ даже в инструкциях по эксплуатации описывает, как автовладелец может сам с помощью напильника убрать буртики.

Есть усовершенствованный способ избавления от буртиков. Выглядит процедура так:

• Сначала поднимается автомобиль и снимается необходимое колесо, за которым находится проблемный элемент;
• Затем запускается двигатель машины;
• Включается 5 передача;
• Для удаления буртика можно взять напильник, либо же крупнозернистый диск для болгарки;
• Прикладывая небольшое усилие инструментом к диску, за счет вращения колеса делается проточка;
• После обработки диск обезжиривается.

Как вы поняли, здесь нужен помощник, чтобы один человек точил диск, а второй нажимал на педаль газа для обеспечения вращения ступицы колеса.

Важно быть предельно внимательным. Ни в коем случае не применяйте такой метод на иномарках, даже если это подержанный автомобиль , и на и новых авто

Шлифовка без снятия станком

Если и делать проточку самостоятельно, то только этим методом. Поскольку никто в свой гараж не станет покупать дорогостоящее специализированное оборудование, большинство обходятся обычным токарным станком.

Но современные технологии позволяют получить специальный станок для проточки за сравнительно небольшие деньги. Это агрегат высокого уровня, способный частично заменить профессиональные установки для проточки.

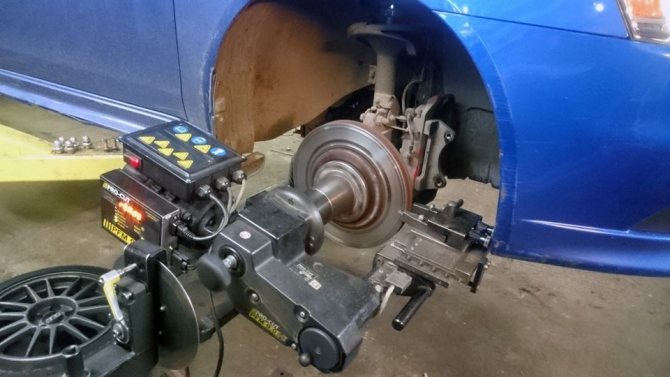

Проточка с помощью специального станка выполняется без снятия самого диска. Устройство, оснащенное электродвигателем, крепится на диске, и с обеих сторон агрегата имеются резцы. Тем самым удается избавиться даже от биения в гаражных условиях. Подробнее об использовании станка нужно читать в руководстве к конкретной модели.

Сначала проводится настройка стенда и его адаптация под параметры диска. Затем буквально за 5 минут девайс сам восстанавливает элемент тормозной системы, снимая необходимый слой.

А поскольку мы заговорили о тормозной системе, не лишним будет разобраться в работе соседа тормоза в виде сцепления .

Что вы думаете насчет самостоятельной проточки? Стоит ли этим заниматься своими руками, или лучше отдать диски в автосервис, где есть программируемое, автоматизированное профессиональное оборудование?

Спасибо, что вы с нами! Подписывайтесь, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

(2 оценок, среднее: 3,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Как писал ранее о приобретении ништяков и какой геморрой получился, я был бы ни я если бы позволил себе гонять на вибраторе (а точнее с дискомфортом)и так ездил и думал как же быть как быть, сдавать диски ни вариант, далеко, бенза больше сожжешь чем стоят диски, на проточку отдавать не хотелось так как уже имел горький опыт, после проточки становилось хуже ( а цена за такое удовольствие 1000-1500 русских), а если же на спец станке (а таких у нас нет и цена от 4000-5000) не вижу смысла для таза тратить бабло такое, легче купить еще 3 к-т передних дисков., и как то ночью ни спалось, и посетила мысля такая, а почему бы ни сделать проточку дисков на месте, но как, и тут меня осенило (кстати большинство реализации моих переделок приходят ночью когда ложусь спать, прям перед сном), а почему бы ни сделать абразивные накладки)))и понеслось…купил шлифовальный диск (ШД), характеристики на фото видно…

хорошо что не выкидываю сразу отработанные накладки…

так же валялся алмазный диск, который работал последний раз пару лет назад, и вот опять пригодился…

Технология выполнения работ своими руками в домашних условиях

Если толщина тормозного диска позволяет сделать проточку, то выполнить ее можно самостоятельно в домашних условиях. Данный способ предполагает наличие специализированного оборудования, которое позволяет выполнить проточку, не снимая диск с автомобиля. Для этого необходимо штангенциркулем определить степень износа и приступить к работе.

Суть процесса заключается в подвешивании колеса и присоединении к диску специального станка для проточки. Привести колесо в движение можно и штатно, включив пятую передачу на заведенном двигателе. В этом случае роль режущего элемента может выполнять напильник или другой абразив.

В автомобиле есть масса деталей и механизмов, техническим состоянием которых можно пренебречь без угрозы для здоровья и жизни

Но тормозная система к ним не относится никоим образом! Крайне важно следить за органами управления автомобилем и содержать их в надлежащем порядке. Неразумная экономия может привести к более печальным последствиям, нежели финансовые траты

Плюсы и минусы проточки

Про плюсы мы уже много поговорили сверху, как мне кажется основной здесь ЦЕНА! Стоимость еще раз повторюсь в 4 – 5 раз дешевле, чем покупка нового образца.

А вот минусов здесь также хватает. Причем они не относятся к методам проточки, а скорее к жадности мастеров или СТО.

Диски на бюджетные авто делаются в основном из сплавов чугуна. Конечно, на спортивные и дорогие машины могут устанавливать керамические или даже композитные, но для бюджетного класса это редкость.

Есть такое понятие как минимальная толщина, нарушать ее не стоит. Для различных типов автомобилей это разные показатели. Также стоит различать вентилируемые и невентилируемые дисковые системы. Например, на наш ВАЗ минимальная толщина (невентилируемого) – 10,8 мм, вентилируемого – 17,8 мм, если взять Рено или Ниссан – 20 мм

ЧТО БУДЕТ ЕСЛИ ПРОТОЧИТЬ БОЛЬШЕ? Вот тут то и кроется основная причина поломок диска (и жадности мастеров), если вы снимете металла больше, то само полотно становится очень хрупким, оно быстро разогревается при торможении, а если попасть в лужу, от перепада температуры, есть большой шанс что его намного быстрее поведет. Также банально может расколоться, сломаться, что уже опасно, ведь получается, что на скорости может резко заблокироваться одно колесо. А тут и до крупной аварии недалеко. Мастера, которые хотя срубить с вас «бабло», знают это, но зачастую закрывают на это глаза и все-равно точат, ЭТО НЕПРАВИЛЬНО. Нужно всегда оставаться людьми.

В общем если толщина критически минимальная, например прошли 150 – 200 000 километров, то я вам крайне не советую точить их! Как ни прискорбно звучит, НО ЗДЕСЬ ТОЛЬКО ЗАМЕНА.

Как выполнить процедуру: пошаговая инструкция

На всех станциях техобслуживания процедура выполняется примерно одинаково. Рассмотрим подробнее оба способа.

Какие инструменты понадобятся

Если выполняется проточка со снятием, то необходимы стандартный набор инструментов и обычный токарный станок. Если же производится проточка без снятия, помимо инструментов для снятия колеса нужен ещё и специальный станок (например, Pro Cut).

Процесс со снятием

На первый взгляд процедура кажется легкой. Но здесь есть свои определенные сложности. Не нужно подвешивать автомобиль и крепить что-либо к суппортам — это плюс. Сложность заключается в том, что проточке подвергают сразу 3 поверхности ТД: верхнюю, нижнюю и околоступичную. Поверхности после выполнения работы должны быть идеально параллельными. Иначе биение никуда не уйдет.

До и после проточки

Процесс без снятия

Используемые для этой процедуры станки крепятся прямо на ступицу и бывают 2 видов. Первый вариант — единый узел, который соединяется со ступицей через переходник. И это обеспечивает более точную обработку. Такой узел дорого стоит.

Оборудование попроще включает в себя отдельный узел, на котором располагаются резцы. Такие станки дольше монтировать на автомобиль, резцы придётся крепить на скобе тормозного суппорта.

И в первом, и во втором случаях вращение ступицы производит сам станок. Автомобиль при этом заглушен, КПП переключена в нейтральное положение.

Далее:

• Машину поднимают на подъемнике, снимают колеса.
• Откручивают один суппорт и крепят его к пружине с помощью держателя.
• Измеряют кривизну поверхности, чтобы определить, сколько металла нужно снять.
• На шпильки ступицы крепят двигатель, который и будет вращать ТД.
• К “ушам” суппорта прикручивают специальную раму, на которой будут работать резцы. Их будет два. Поверхность около ступицы не нуждается в обработке.
• Далее начинается сама проточка.

Резцы медленно перемещаются по поверхностям, снимая за один проход несколько десятков микронов металла. За пару-тройку проходов обрабатывается один ТД. Далее станок переставляют на другое колесо и повторяют.

Первыми снимают фаски, которые остаются от колодок. Так снижается нагрузка на оборудование, а резцы более качественно обрабатывают поверхность.

По завершении процедуры обязательно меняют тормозные колодки. Иначе обработанные диски быстро придут в негодность.

Неоспоримый плюс метода проточки — ТД не снимают с посадочного места, а значит, третью поверхность обрабатывать не нужно. Метод передовой, но имеет свои недостатки.
