Замена блока управления стеклоподъемниками приора

Прошиваем иммобилайзер

Как правило, Приора комплектуется штатным иммобилайзером АПС-6. Это, как уже сказано, необязательная процедура, но если бюджет не позволяет вложиться в охранную систему, разбираться со всей этой электронной «начинкой» неминуемо придется. Кроме стеклоподъемников, иммобилайзер контролирует еще несколько систем машины, даже задних фар. Но основную проблему представляет именно то, что в а/м Приора иммобилайзер конструктивно объединен с контроллером стеклопакета.

Приора неплохо поддается тюнингу. Нашлось решение и для иммобилайзера. При обучении иммобилайзер записывает свой код в энергонезависимую область памяти ECU, которая сохраняется в отключенном состоянии. Чтобы отключить иммобилайзер надо очистить эту ячейку памяти в ЭБУ.

Для этого от иммобилайзера надо отсоединить разъем родной проводки. Далее, нужно определить тип к ЭБУ. От этого будет зависеть способ перепрошивки. Если это Bosch M1.5.4, необходимо его вскрыть и установить на место штатного специально подготовленный чип с программой очистки EEPROM ЭБУ и включить на несколько секунд зажигание. Для некоторых ЭБУ надо скачивать из интернета специальные программаторы.

1	Тросиковый
2	Планочный
3	Реечный

Автоваз

Если вы обновили личный автопарк покупкой Лада Приора последних лет выпуска, то, наверное, заметили, что блок, управляющий движением стеклоподъемников, отсутствует – вместо него транспорт оснащен контроллером электрического пакета. Одно нажатие на кнопку и стекла начинают двигаться.

Еще один важный нюанс – Лада Приора обустроена электрическим приводом, подходящим к приводу, позволяющим определять неисправности в электрической цепи машины и выявлять, какой предохранитель работает неверно. Речь идет о многофункциональности одного из проложенных кабелей, участвующих не только в поставке электроэнергии, обуславливающей обогрев салона, но также обеспечивающей бесперебойную работу соленоида, который отвечает за блокировку дверной конструкции.

Стеклоподъемники в Ладе Приора могут быть неисправными, если есть дефекты в работе реле или перегорел предохранитель. Тогда стеклопоъемники заедают на задних дверях или со стороны сиденья, расположенного справа. Также считается некорректной работа устройств, когда стекла двигаются рывками. Такой вариант присутствует в Ладе Приора первых годов выпуска. Чуть позже недочеты были исправлены, а тем, кто приобрел авто в первых рядах, приходится возиться с ним самостоятельно.

Кстати, по утверждениям специалистов, необязательно приниматься за замену блока управления. Установить настоящую причину поможет простое тестирование:

1. Посмотрите, правильно ли функционирует замок, отвечающий за то, как работает блок управления стеклоподъемниками в Ладе Приора. Если замок барахлит, необходимо проверить плюс или минус на проводе.
2. Не будет лишним проверить состояние предохранителя. Для этого соедините лампочку регулировки с кузовом Лады Приора и посмотрите, как двигаются стекла в разных направлениях. Те же действия осуществляют с положительно заряженным проводом, а затем и с проводкой под номерами 1, 5, 11, 13. Если лампочка загорается всегда, неисправность состоит не в блоке. Скорее всего, передавлен какой-то провод или вышел из строя электропривод.

Чтобы определить неисправность, следуйте инструкции:

1. Подсоедините лампочку, размещенную под обшивкой дверной конструкции, с проводкой, идущей от электропривода. Если сломан последний, лампочка горит – значит, дело в проводе.
2. Если оставляет желать лучшего работа блока управления стеклоподъемниками, основная причина – соприкосновение провода с коробкой или другим проводом.

Об установке системы климат-контроля на «Приору»

Автомобильные системы климат-контроля обычно состоят из нескольких климатических зон. За каждую зону в салоне отвечает свой электронный управляющий блок. Средняя стоимость подобного блока начинается от 12 тыс. рублей. Минимальное количество блоков для формирования системы климат-контроля — 2. То есть владельцу «Приоры» придётся заплатить минимум 24 тысячи за блоки, которые затем нужно будет подключить. Чтобы это сделать, потребуется квалифицированный автоэлектрик со специальным оборудованием. Среднестатистический автовладелец у себя в гараже выполнить такое подключение просто не сможет. Услуги автоэлектрика по подключению климат-контроля стоят от 7 тыс. рублей и выше. Подавляющее большинство владельцев «Приоры», трезво оценив вышеперечисленные моменты, понимают: овчинка явно не стоит выделки. И ограничиваются в своих машинах лишь кондиционерами, оставляя климат-контроль немногочисленным автолюбителям-энтузиастам.

Итак, установить кондиционер на «Приору» – работа, которую автолюбитель вполне может выполнить своими силами. Трудности могут возникнуть лишь на этапе подключения устройства к бортовой сети. Но здесь на помощь придёт схема, которая прилагается к каждой модели кондиционера.

Совмещаем две разных сигнализации

Итак, допустим, что одна сигнализация в «Ниве-Шевроле» уже установлена (с завода). Значит, будем использовать провода, подключенные к её модулю изначально. Здесь есть отводы концевиков и масса, а также управляющие провода ЦЗ.

Отводы концевиков багажника и дверей

Замком управляют два провода — жёлто-синий и синий. Вдобавок потребуется найти ещё один шнур, питающий актуаторы пассажирских дверей.

Масса и все кабели ЦЗ

Кабель, о котором мы говорим, является силовым и обычно покрыт жёлтой изоляцией.

Схема подключения дополнительной сигнализации

Чтобы управлять всеми замками, а не только актуатором водителя, нужно реализовать следующий вариант подключения:

Управление штатным ЦЗ, схема

Перечислим особенности этого варианта:

1. Контакты реле, встроенных в основной блок, включаются в разрывы сигнальных проводов (см. рис);
2. Свободным оставляют нормально разомкнутый контакт запирающего реле. В «Шниве» закрытие идёт, когда шнур оказывается «в воздухе»;
3. Длительность управляющего импульса выставляют в значение «0,8 секунды»;
4. Управляющий выход программируют так, чтобы он задействовался во время отпирания. Этот выход управляет ещё одним, третьим по счёту реле.

Поговорим о том, зачем дополнительное реле здесь нужно. Если его изъять, мы увидим, что замки пассажиров не открываются с брелока. В принципе, такой вариант тоже является приемлемым: кроме дистанционного отпирания трёх дверей, будет работать всё.

Проводить подключение без использования предохранителя категорически запрещено. Одновременно с чем, обмотки реле необязательно защищать пред-колбой. Это же относится к сигнальным проводам, то есть, к нормально разомкнутому контакту отпирающего реле. В принципе, добавить предохранители можно во все три цепи. А ещё, обмотку «нижнего» реле можно питать от 87-го контакта.

Практическая реализация схемы

Наверняка читатель знает, где в «Ниве-Шевроле» установлен блок предохранителей. Этот блок надо демонтировать, отвернув один саморез сверху.

Модуль предохранителей и реле

Под указанным блоком будет закреплена коробка из пластика. Она как раз и нужна нам.

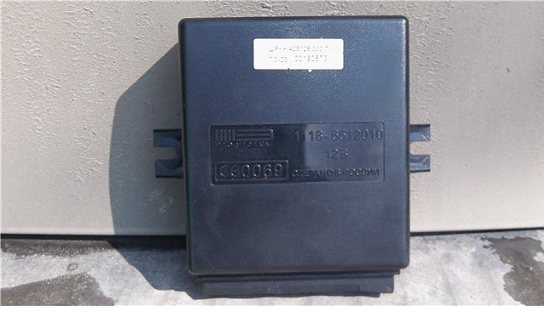

Модуль 1118-6512010

На разъёме показанного здесь модуля есть три «важных» шнура: синий, сине-жёлтый, жёлтый. Отводы от трёх точек разрыва протягивают к устанавливаемой сигналке, а также к дополнительному реле (см. схему)

Особое внимание нужно уделить соединениям силовых проводов

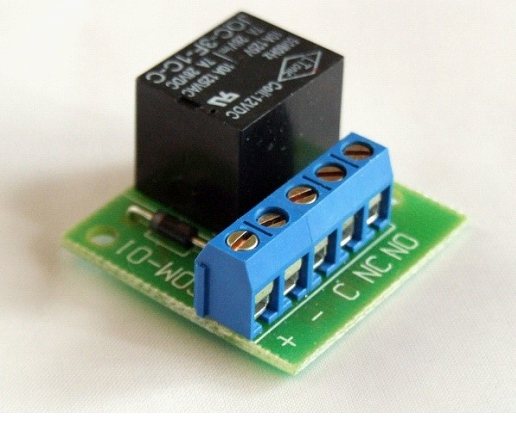

Модуль дополнительного реле можно изготовить самостоятельно. Через контакты здесь пойдёт ток, не превышающий 8 Ампер, так что сложностей не возникнет:

Самодельный модуль дополнительного реле

Диод, который показан на основной схеме, может быть любым (его характеристики не так важны). Главное, чтобы он был, иначе можно сжечь управляющий выход, к которому подключают коммутируемую обмотку.

Помните главное: проводить любые монтажные работы можно тогда, когда от АКБ отключена «минусовая» клемма.

Силовые кабели лучше соединять скруткой, но уметь правильно её выполнить – это целое искусство. Все точки соединений нужно изолировать. Но и этого будет недостаточно: в местах касания металла шнур защищают термостойкой изоляцией. Именно так можно обезопасить себя от непредвиденных последствий.

Тюнинг и замена центральной консоли на Лада Приора и Калина

Современные версии автомобилей поставляются на рынок с рестайлинговой версией приборки. Здесь относительно старого поколения появилась навигация и жидкокристаллический дисплей. Установка обновленного щитка требует таких действий.

Подбор необходимой версии

Существует всего две разновидности обновленных конструкций с CAN шиной и без нее. Нюансом считается то, что версии полностью идентичны по внешнему виду. Для того чтобы узнать какая разновидность подойдет, требуется проверить дату выпуска автомобиля. Машины, произведенные до 06, 2012 не оборудованы подобной технологией. Артикулы новых приборок с навигацией такие:

• 2170-3801010-50 без CAN;
• 2170-3801010-60 с CAN.

Также в комплекте необходимо докупить навигационную антенну и подрулевой переключатель соответствующей конструкции.

Нюансы монтажа

Для версий Лада Калина все приборки не оборудованы CAN модулем. Также и старое поколение Приоры. Здесь монтаж выполняется без переделок и нюансов – достаточно выщелкнуть старую панель, снять клеммы, смонтировать новый комплект на стоковые крепежи. Далее требуется установить на крыше навигационную антенну и подключить ее в соответствующий разъем. Второй случай – старая панель с CAN блоком, но без навигации заменяется на аналог. Здесь необходимо переставить контактные разъемы штатной проводки с позиции 10-11 на гнезда №28-29. В случае некорректной работы приборов, замененные провода меняются между собой местами. После выполнения ремонта счетчики должны обнулиться.

Расшифровка обозначений заднего жгута электропроводки ВАЗ Приора

Эта часть организована для подачи питания на основные приборы и систему управления двигателем машины Лада Приора. Отсюда поступает напряжение на основные узлы, агрегаты силовой установки транспортного средства, а также датчики контроля и ЭБУ.Стандартная система подключения электрической цепи(распиновка) выглядит таким образом:

• 1 – питание ЭБУ;
• 2 – основная колодка электронной системы к приборной доске;
• 3 – распределительный щиток;
• 4 – спидометр;
• 5 – сенсор неровностей дорожного покрытия;
• 6 – индикация давления в картере двигателя;
• 7 – ДПДЗ;
• 8 – ДТОЖ;
• 9 – индикация датчика температуры антифриза;
• 10 – ДМРВ;
• 11 – контроль ХХ;
• 12 – основное реле топливного насоса;
• 13 – предохранитель цепи ТН;
• 14 – реле БЗ;
• 15 – предохранитель вышеуказанной цепи;
• 16 – плавкая вставка ЭБУ;
• 17 – ДПКВ;
• 18 – питание ДМРВ;
• 19 – фазораспределение;
• 20 – сенсор детонации смеси;
• 21 – ЭМК продувки адсорбера;
• 22 – диагностика ДМРВ;
• 23 – питание катушки зажигания;
• 24 – подача напряжения на свечи;
• 25 – питание топливных форсунок;
• 26 – клемма от катушек зажигания к ЭСУД;
• 27 – обратная связь с 26;
• 28 – разъем ЭСУД к системе впрыска;
• 29 – ответка на предыдущий выход;
• А – фаза на АКБ;
• В1/2 – масса зажигания;
• С1 – масса от КЗ.

Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:

• 1 – ответка приборной панели;
• 2 – питание оборудования для двери за водителем;
• 3/28 – запитка оборудования панели переднего пассажира;
• 4 – обслуживание стеклоподъемников и замков дверей;
• 5-6 поворотники;
• 7 – подсветка внутри салона;
• 8 – размыкатель индикации ручника;
• 9-10 – кормовые габариты;
• 11 – температура внутри машины;
• 12-15 – размыкатели освещения внутреннего пространства машины;
• 16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
• 18/19 – напряжение на задний правый и левый громкоговорители соответственно;
• 20 – силовая жила прикуривателя;
• 21 – ЭБН;
• 22 – контактная группа размыкателя цепи освещения грузового отсека;
• 23 – подогрев заднего ветрового стекла;
• 24 – лампа освещения багажного отсека;
• 25 – дополнительный стоп;
• 26 – силовая магистраль на электрический запор крышки багажного отделения;
• 27 – питание на подсветку тылового номера;
• А1-4 – масса;
• ХР1/3 – контроллер питания электропакета.

Малый жгут, расположенный в багажном отделении, имеет всего три клеммы:

• 1 – подача питания на осветители кормового ГОСномера;
• 2-3 – лампы освещения государственного номера;
• 4 – мотор блокировки крышки багажника.

Жгут выведен для подачи питания на оборудование водительской двери. Здесь присутствует вывод на панель клавиш, установленную в подлокотнике. Всего в связке шесть элементов:

• 1 – дополнительная клемма к кормовой части машины;
• 2 – магистраль на левый предохранитель;
• 3 – привод электроподъемника стекла;
• 4 – модуль управления подлокотника;
• 5 – привод блокировки двери;
• 6 – фишка управления зеркалом заднего вида.

Узел дублирует подачу напряжения от центральной консоли к клавишной панели пассажира, находящегося в правой части машины. Здесь выведено всего семь разъемов:

• 1 – продолжение основной магистрали на заднюю часть;
• 2 – клемма магистрали к правому переднему динамику;
• 3 – привод стеклоподъемника;
• 4 – кнопка электрического подъемника стекла;
• 5 – привод блокировки двери;
• 6 – управление положением зеркала заднего вида, а также подогрев стекла;
• 7 – продолжение магистрали на заднюю часть.

Читать далее: Подключение магнитолы Пионер по цветам проводов схема и видео инструкция

Жгуты задних дверей

Схема проводки задних дверей имеет всего две клеммы. При этом сторона машины не имеет принципиального значения:

• 1 – продолжение магистрали;
• 2 – привод блокировки замка.

Неисправности в работе блока комфорта, как устранить

1. Не горят поворотники. Для начала следует проверить бесперебойность предохранителя, ламп и подрулевого тумблера. Если где-то просто отсутствует контакт, то проблема разрешается очень просто с помощью перепайки микроконтактов. Если неисправность в самой плате и перепайка контактов не помогает, то следует заменить контроллер.
2. Не работает модуль стеклоподъёмников или центральный замок. Данная проблема может произойти в том числе из-за окисления проводов. Перед снятием блока комфорта нужно проверить все провода мультиметром под изоляцией в блоке управления, который встроен в водительскую дверь. Если неисправен только один стеклопакет, могло произойти разъединение проводов вследствие обрыва контакта.

После проверки проводов, если не удалось обнаружить проблему. Следует перепаять контроллер DA7VN5016A либо DA6VN5016A. Один из них отвечает за стеклопакет и замок на правой двери. Второй воспроизводит зеркально эти же функции, но с левой стороны.

Иногда стеклоподъёмники работают только на опускание стёкол, но подъём при этом недоступен (или наоборот). Для этого проверьте подключение, чтобы все плюсы и минусы были на своём месте.

Возникают ошибки в блоке комфорта, когда кнопка стеклоподъёмника на поднимание работает на опускание стекла. При разной полярности, когда вместо опускания происходит подъём стекла, нужно поменять подключение двух идущих рядом проводов.

1. Бывает, что много проблем возникает одновременно. Перестают работать противотуманные огни, габариты, задний свет, обогрев тыльного стекла, световой плафон в салоне. В этом случае очевидно, что проблема исходит именно из блока комфорта и делается перепайка варианта DA1 MC33972EW. Если это не помогает, то следует заменить схему целиком.
2. В случае отказа задних противотуманок и подсветки приборов в салоне, перепаивается компонент DA9 VND5025AK. И, как в случае с предыдущими поломками. Если это не приносит результата, меняется вся схема целиком.
3. Замки центрального замка начинают срабатывать при нажатии клавиш стеклоподъёмника. Если замена блока комфорта с другой машины не приносит эффекта, значит суть этой поломки в проводке. Для этого внимательно нужно проверить целостность всех проводов, ведущих к блоку комфорта.

Возможные причины неисправностей

Перед покупкой нового блока комфорта, нужно попытаться устранить какую-либо неисправность. Чтобы не делать дополнительных затрат, ведь блок комфорта достаточно дорогой. Часто проблема просто заключена в отсутствии контакта вследствие устаревания или перетирания проводов.

Иногда контроллеры блока комфорта могут сгореть, для этого нужно осмотреть их визуально или даже проверить с помощью обоняния.

Самые частые жалобы по работе блока комфорта заключены в отказе стеклопакетов, поворотников или габаритов.

Все неполадки могут возникать вследствие следующих событий

• обрыв на линии связи W-Line;
• сгорание драйверов регулировки;
• перегорание контроллеров, отвечающих за нужный участок;
• неисправность транспондера;
• перегорание или окисление контактов.

Перед проведением ремонтных работ для соблюдения техники безопасности следует не забыть отключить минусовую клемму от аккумулятора.

Как снять блок электропакета с охраны LADA PRIORA

Что делать если Приора не снимается со штатной сигнализации!

Моргает аварийная сигнализация, автомобиль не реагирует на кнопки ключа зажигания.Как правило, здесь задействованы несколько блоков, которые имеют синхронизациюмежду собой.

1. Ключ зажигания
2. Модуль радиоканала (Находится в водительской двери)
3. Блок электропакета (Блок комфорта)
4. ЭБУ двигателя

Новые блоки идут с не активированными кодами внутри и могут без проблем устанавливаться налюбой автомобиль, но стоит прописать (обучить) ключи, во все эти блоки прописывается специальный код,который имеет синхронизацию между собой и служит как штатная сигнализация. (Иммобилайзер)Как только вы повернули ключ зажигания, в течении пяти секунд идет опрос между ключом и блоками,если код везде совпал, тогда ЭБУ двигателя дает разрешение на запуск, если код хоть одного устройстване распознан, ЭБУ двигателя блокируется и автомобиль не заводится.

Обучение рабочего ключа, производится с помощью специального красного обучающего ключа.Процедуру обучения ключей я описывать не буду, в интернете полно информации.На самом деле главным ключом, является красный обучающий ключ, в нем хранитсякод который после обучения записывается в рабочий ключ и остальные блоки.

Попробую подробней объяснить как это все работает:

• Код радиоканала, которым мы открываем двери с кнопок дистанционного управления ключа,прописывается в модуль двери водителя, где находятся кнопки стеклоподъемников.Если заменить блок комфорта или эбу двигателя, кнопки на ключе все равно будут работать.
• Код ИММО (Иммобилайзера) имеет связь только с ключом зажигания, блоком электропакета иблоком ЭБУ. Если отсоединить модуль двери водителя, автомобиль все равно заведется.

Как определить обучены ключи или нет:

• Лампа ИММО на панели приборов тухнет через 5 секунд — ключи обучены.
• Лампа ИММO тухнет через 30 секунд — ключи не обучены. (Автомобиль будет заводится любой болванкой)

Варианты отключения ИММО:

Записать в блок ЭБУ двигателя необученный дамп еепром. Все функции останутся работать в штатномрежиме, кнопки ключа и тд., только автомобиль будет заводится любой болванкой.

Если автомобиль не снимается с охраны с пульта дистанционного управления:

• Тут ситуация немного сложней, для этого и писалась данная статья.Вдруг по каким то причинам автомобиль остался на охране, моргает аварийная сигнализация,автомобиль подает звуковые сигналы и тд.Конечно же вы откроете автомобиль механическим способом с помощью замочной скважиныв двери, но при этом постоянно моргает аварийная сигнализация и не работают функции комфорта,автомобиль при этом не заводится.Причиной могла стать поломка ключа дистанционного управления или модуля двери водителя.При всем этом блок электропакета остался на охране.
• Снять блок электропакета с охраны можно двумя способами.1) Поставить модуль двери водителя с другого автомобиля и открыть дистанционно с ключатой же машины. Таким способом можно снять блок комфорта с охраны.2) Разобрать блок электропакета и с помощью программатора очистить микросхему памятиеепром М95080.

Блок комфорта, снятие с охраны.Данная инструкция относится только для разблокировки блока электропакета.Если нужно разблокировать запуск двигателя, достаточно записать необученныйдамп еепром в ЭБУ двигателя.

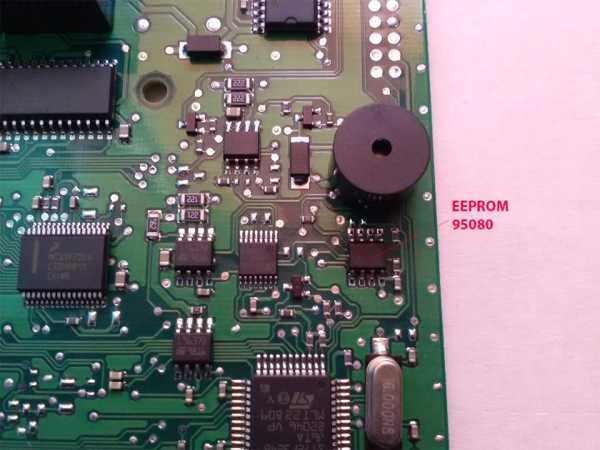

Разбираем блок и находим микросхему памяти еепрм M95080.Данную микросхему достаточно вставить в программатор и полностью очистить, илизаменить на новую если нет программатора.При повторном обучении ключей все необходимые данные пропишутся в нее заново.

После очистки микросхемы блок электропакета выйдет с охраны.

Еще несколько фоток в тему и видео.

Распиновка блока комфорта для подключения на столе.

Схема подключения контроллера электро пакета.

Схема блока предохранителей Приоры

№ предохранителя	Сила тока, А	«Стандарт» и «Норма»	«Норма» с кондиционером и «люкс»
F1	25	Вентилятор радиатора системы охлаждения двигателя	Резерв
F2	25	Обогрев заднего стекла	Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3	10	Правая фара, дальний свет	Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4	10	Левая фара, дальний свет
F5	10	Звуковой сигнал	Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6	7.5	Левая фара, ближний свет
F7	7.5	Правая фара, ближний свет
F8	10	Тревожный сигнал	Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9	25	Предохранитель печки Приоры	Резерв
F10	7.5/10*	Освещение салона, панели приборов, стоп-сигнал	Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11	10/20*	Стеклоочиститель	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12	20/10*	Клемма 15 приборов	Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13	15	Предохранитель прикуривателя Приоры
F14	5	Левая фара, габаритный огонь, освещение номерного знака, освещение багажника	Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15	5	Правая фара, габаритный огонь	Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16	10	Клемма 15 АБС	Гидроагрегат, контакт «18»
F17	10	Левая противотуманная фара
F18	10	Правая противотуманная фара
F19	15	Обогрев сидений	Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20	5/10*	Блок управления иммобилизатором	Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21	7.5/5*	Задние противотуманные фонари	Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22	-/20*	Резерв	Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23	-/7.5*	Резерв	Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30	Резерв
F31	30	Блок управления электропакетом	Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32	Резерв

* — для комплектации «Норма» с кондиционером и «люкс»

Как отремонтировать блок управления электропакетом на Ладе-Приоре

«Лада-Приора» едет по городу. Вот перекрёсток. Нужный сигнал светофора. И совершается запланированный поворот. Рука водителя привычно нажала на подрулевой переключатель. Но мигания сигнальной лампы нет. Со всех сторон возмущённые гудки и крики. Повернул не подав сигнал! Водитель смущённо нажимает на кнопку аварийной сигнализации, чтобы остановиться и разобраться. Однако и здесь никакого отклика. Ага! Это, наверно, реле поворотов! Нужно поменять, и всё! Благо магазины автомобильных запчастей теперь повсюду. Но и здесь не всё так просто. Похоже, вышел из строя «электропакет» или как его ещё называют — блок комфорта «Приоры».

Основные функции выполняемые блоком управления электропакетом (блоком комфорта)

Фактически это устройство является многофункциональным компьютером управления. В его обязанности входит обеспечение работоспособности множества функций «Приоры»:

• Электрические стеклоподъёмники.
• Регулировка боковых зеркал.
• Поворотная и аварийная сигнализация.
• Противоугонная система.
• Блокировка дверей с дверного пульта водителя.
• Модуль освещения.

Столько опций, требуют точной работы контролёра комфорта «Приоры».

Расположение в салоне контролера комфорта

Надо знать, что здесь имеются два варианта расположения этого устройства:

1. На первых моделях «Приоры» он под «бородой».
2. На последующих, слева от монтажного блока.

Когда появились эти автомобили, блок комфорта установили в районе электронного блока управления. То есть, под «бородой». Если открыть декоративную пластмассовую крышку, находящуюся у левой ноги пассажира, то будет виден управляющий блок «Приоры» с приданными реле. Прямо над ними располагается блок комфорта (электропакет).

На последующих автомобилях этот узел расположили несколько по-иному. У левой ноги водителя, при снятой крышке панели приборов под рулевым колесом, находится узел предохранителей и реле. Или — монтажный блок. И уже за ним, у стенки кузова смонтирован электропакет. Доступ к нему довольно затруднён.

Снятие блока комфорта на новых моделях

Если следовать технологической инструкции завода изготовителя, это очень сложный и трудоёмкий процесс. Достаточно сказать, что по этой схеме нужно частично демонтировать всю панель приборов «Приоры». Конечно, опытные слесаря этого не делают.Процесс происходит следующим образом. Снимается минусовая клемма аккумулятора.

Внимание! Это необходимо делать при любых работах, связанных с электрооборудованием автомобиля. А особенно тех, которые управляются компьютером

После этого снять декоративную панель под рулём. Она закреплена снизу 3 пластиковыми поворотными запорами. Станет доступен монтажный блок. А вот теперь наиболее трудное. Понадобится ключ-колокольчик на 10. Это самый удобный вариант для этой работы.

Придётся лезть и нащупывать рукой. Как уже говорилось, контролёр электропакета прикручен за монтажным. Он ему перпендикулярен. Закреплён он двумя болтами с

головками на 10. Перед тем как их выкручивать, необходимо отсоединить три жгута проводки подключенные к блоку. Это несложно. И перепутать их при установке невозможно. У них разные варианты входа. После этого можно выворачивать крепёжные болты. Так как ушки на устройстве не замкнутые, а имеют свободный выход, один из болтов можно только отпустить на 3—4 оборота. И потом достать блок.

Важно! Узел выходит только в одном положении, и если не удалось его вытащить сразу, не стоит впадать в панику. Просто поворачивая его постепенно извлекать

Точно так же установить и новый.

Замена на первых Приорах

Это, вообще, простая операция. Снимается щиток с нижней части «торпеды» со стороны пассажира. Контролёр комфорта прекрасно доступен. Аналогично выкрутить крепёж, и извлечь устройство. Заменить новым. Единственно, жгуты проводов находятся со стороны водителя. Но там так же легко снять боковую панель, крепящуюся 1 болтом.

О ремонте блока комфорта

Это очень скользкий вопрос. Сразу стоит пояснить, обычному автолюбителю, даже нечего и пытаться это сделать. Для такой операции, нужно иметь под рукой как минимум профессиональный набор для пайки микросхем. А лучше — паяльную станцию. Никакая станция технического обслуживания не возьмётся за эту работу. Так что проще всё-таки заменить вышедший из строя узел на новый.

На приведённом ниже видео специалист проверяет исправность блока комфорта «Приоры».

Тюнинг и замена центральной консоли на Лада Приора и Калина

Современные версии автомобилей поставляются на рынок с рестайлинговой версией приборки. Здесь относительно старого поколения появилась навигация и жидкокристаллический дисплей. Установка обновленного щитка требует таких действий.

Подбор необходимой версии

Существует всего две разновидности обновленных конструкций с CAN шиной и без нее. Нюансом считается то, что версии полностью идентичны по внешнему виду. Для того чтобы узнать какая разновидность подойдет, требуется проверить дату выпуска автомобиля. Машины, произведенные до 06, 2012 не оборудованы подобной технологией. Артикулы новых приборок с навигацией такие:

• 2170-3801010-50 без CAN;
• 2170-3801010-60 с CAN.

Также в комплекте необходимо докупить навигационную антенну и подрулевой переключатель соответствующей конструкции.

Нюансы монтажа

Для версий Лада Калина все приборки не оборудованы CAN модулем. Также и старое поколение Приоры. Здесь монтаж выполняется без переделок и нюансов – достаточно выщелкнуть старую панель, снять клеммы, смонтировать новый комплект на стоковые крепежи. Далее требуется установить на крыше навигационную антенну и подключить ее в соответствующий разъем. Второй случай – старая панель с CAN блоком, но без навигации заменяется на аналог. Здесь необходимо переставить контактные разъемы штатной проводки с позиции 10-11 на гнезда №28-29. В случае некорректной работы приборов, замененные провода меняются между собой местами. После выполнения ремонта счетчики должны обнулиться.
