Как провернуть двигатель после замены вкладышей

Методы профилактики

Как указывалось выше, частичный выход вкладышей из строя влечет за собой повышенный износ двигателя, и в частности, системы его смазки. Поэтому чтобы не допускать подобной ситуации имеет смысл проводить периодические мероприятия по профилактике. Так, в первую очередь необходимо пользоваться тем моторным маслом, которое рекомендовано производителем автомобиля. Особенно это касается его вязкости. Не стоит покупать очень дешевое масло, поскольку высока вероятность, что в его составе будут абразивные частицы, которые негативно влияют на двигатель в целом, и на вкладыши в частности.

Также стоит производить периодическую проверку деталей двигателя, их состояние, геометрию, чистоту. При выполнении ремонтных работ нужно всегда следить за тем, чтобы в двигатель и/или систему смазки (масло) не попадала грязь. Существует так называемое “золотое правило” моториста, которое гласит, что лучше зазор на 0,03 мм больше, чем на 0,01 мм меньше. В таком случае вкладыш гарантировано не подведет, не расплавится и не застучит. Следите за состоянием двигателя вашего автомобиля, и он будет служить вам долгие годы.

Лучше не дожидаться ситуации, когда на приборной панели засветится лампочка, сигнализирующая о низком давлении масла. В идеале необходимо периодически проверять значение давления самостоятельно или в автосервисе. Ведь лампочка масленки светиться (то есть, срабатывает аварийный датчик) уже в крайнем случае, когда давление упало до критического. Этого лучше не допускать, особенно на двигателях со значительным пробегом.

Заключение

Необходимо периодически проверять состояние вкладышей, поскольку эти, казалось бы, незначительные детали могут привести к большим проблемам с масляной системой двигателя, тем самым значительно снизив его ресурс. И чем раньше удастся выявить поломку и устранить ее — тем с меньшими затратами в будущем придется столкнуться автовладельцу для проведения ремонта двигателя. Процедуру по замене можно провести как самостоятельно, так и на СТО. Однако, если вы решите выполнить ремонт самостоятельно, то вы должны быть на 100% уверены в том, что сможете довести дело до конца, поскольку замена подразумевает большой объем как демонтажных, так и монтажных работ.

• Почему проворачивает шатунные вкладыши?
• Что такое шатунные вкладыши коленвала?
• Причины проворачивания шатунных вкладышей коленвала
• Как поставить вкладыши на коленвал – порядок действий

Часто можно услышать в диалогах водителей и механиков – как новичков, так и бывалых – интересные фразы: «Стучит движок!» или «Крутануло вкладыш!» Ну и, разумеется, все понимают, что разговор зашёл об аварийной ситуации в двигателе внутреннего сгорания, а точнее о том, что из строя вышли коренные или шатунные подшипники скольжения коленвала. Это очень серьёзное происшествие, которое случается с двигателем достаточно часто, и винят обычно во всём этом некачественное моторное масло. Мол, куплено было масло непроверенного производителя, поэтому и произошла такая неприятность. Но по правде говоря, существует множество причин, не связанных напрямую с моторным маслом, по которым выходят из строя подшипники коленчатого вала.

Разница между коренными и шатунными вкладышами

Необходимо знать, что есть два вида вкладышей. Это шатунные и коренные. Первые находятся между шатуном и шейкой коленвала. Коренной элемент похож на первый по своему предназначению. Однако он располагается там, где коленчатый вал проходит в корпусе двигателя. Вкладыши отличаются по своим размерам. Габариты зависят от типа ДВС, для которого конкретная деталь изготовлена. Существуют и специальные ремонтные вкладыши. Они отличаются от оригинальных новых, установленных в двигателе. Ремонтные вкладыши различаются лишь отметками, кратными 0,25 мм. Так, их размеры примерно такие — 0,25 мм, 0,5 мм, 0,75 мм, 1 мм.

Провернуло вкладыши двигателя: что делать

Часто на многочисленных форумах, посвященных автомобильной тематике, можно прочитать темы о стуках в двигателе или о провернутых вкладышах. Это аварийная ситуация в ДВС. Когда говорят, что провернуло вкладыш, это значит, что подшипники скольжения на коленчатом валу и на шатунах вырвало из посадочного места и они пришли в негодность. Это серьезная поломка, которая случается достаточно часто. Автолюбители видят причину в низкокачественных моторных маслах от неизвестного производителя. Но причин значительно больше, и они напрямую не связаны со смазкой и ее качеством. В доказательство этому есть множество примеров, когда коренные вкладыши выходят из строя, если в двигатель залито брендовое оригинальное масло. Или наоборот — подшипники работают не одну сотню тысяч километров на маслах среднего качества. Давайте разберемся, почему проворачивает вкладыши коленчатого вала, какие факторы на это влияют и что является главной причиной этого явления.

Кволити Моторс › Блог › Проворот вкладышей

Причины проворота вкладышей

Двигатель является основным агрегатом современного автомобиля. Именно он, за счет постоянного сжигания топливно-воздушной смеси, вырабатывает энергию, которая позволяет транспортному средству передвигаться. Часть ее уходит на питание навесного оборудования и бортовой сети, а также зарядку аккумуляторной батареи. Силовые установки могут отличаться по типу топлива, объему камеры сгорания, количеству цилиндров, наличию или отсутствию наддува (турбины или компрессора). Однако основной принцип действия неизменен – в цилиндр поступают в нужных пропорциях горючее и воздушная масса. Происходит возгорание (за счет искры или высокой температуры), в результате которого выделяется энергия. Она заставляет поршень двигаться вниз (от верхней мертвой точки к нижней).

Поршни сопряжены с шатунами, которые установлены на коленчатом валу. Благодаря их движению этот элемент вращается, перерабатывая энергию в крутящий момент. Конечно, современные моторы представляют собой большое количество деталей, без которых их работа была бы просто невозможна. Однако именно кривошипно-шатунный механизм является основой любого двигателя внутреннего сгорания. Также стоит отметить, что эти элементы – наиболее нагружены. Они подвергаются как термическим воздействиям (например, средняя рабочая температура бензинового силового агрегата колеблется рядом с отметкой 100 градусов), так и механическим – при взаимодействии деталей происходит трение, которое не может не сказываться негативным образом на состоянии компонентов системы.

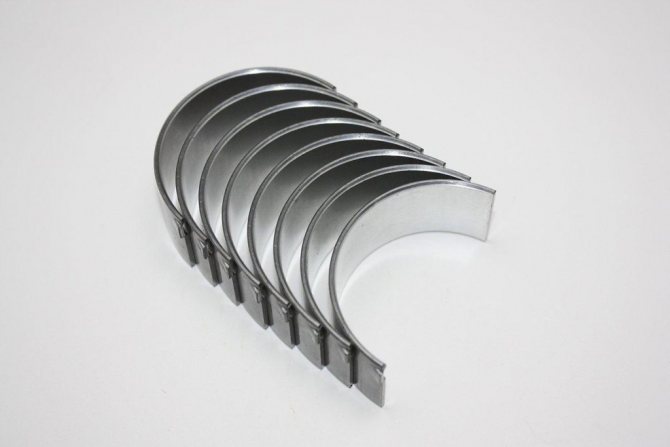

Для обеспечения свободного хода коленчатого вала используются специальные подшипники скольжения, которые называются вкладышами. Существуют два типа таких элементов – шатунные и коренные. Первые устанавливаются между шейками вала и шатунами, вторые – в тех местах, где вал соприкасается с блоком ДВС. На эти детали также подается смазочный материал, что позволяет избежать повышенного трения между компонентами и, как следствие, избежать их ускоренного износа. Однако, безусловно, говорить о том, что воздействие полностью нивелировано, нельзя. И, даже несмотря на очень серьезный запас прочности, такие детали имеют ограниченный ресурс.

Однако существуют факторы, которые способны серьезно сократить жизненный цикл этих деталей. В первую очередь, конечно же, стоит отметить неправильный выбор смазочного материала. Слишком густое или слишком жидкое масло не может создать нужную пленку, способную защитить элементы от повышенного трения. Отметим, что речь идет не о конкретных характеристиках состава, а о том, что каждый ДВС требует определенного типа смазки. Также нельзя не сказать и о низком уровне масла – при постоянном голодании износ подвижных элементов происходит гораздо быстрее.

Стоит сказать и об ошибках при выполнении капитального ремонта двигателя. Например, вкладыши могут быть попросту неправильно затянуты. В этой связи под серьезной нагрузкой их срывает с посадочного места. В целом, именно эта ситуация и называется среди автолюбителей проворотом вкладышей. Явным признаком такой неполадки может быть стук при работе ДВС, а также отказ в запуске. Конечно, при обнаружении посторонних шумов следует незамедлительно прекратить эксплуатацию автомобиля, поскольку она может существенно усугубить ситуацию. В этом случае правильным решением станет транспортировка машины до места проведения ремонта на эвакуаторе.

Симптомы проворота вкладышей

К сожалению, проворот вкладышей – это поломка, которая происходит мгновенно. То есть, каких-либо проявлений дефектов до момента выхода деталей из строя обычно не наблюдается. Поэтому подготовиться (даже морально) к такому происшествию не получится. Пожалуй, исключением можно назвать ситуацию, при которой Вы владеете автомобилем с очень большим пробегом. В таком случае возможна поломка элементов по причине достижения максимальной выработки. Нужно понимать, что ни один агрегат, даже самый надежный, не способен работать вечно.

При провороте вкладышей появляется сильный стучащий звук, который сопровождает работу мотора. Он исходит от нижней части ДВС (блока). Однако нередко происходит заклинивание коленвала или обрыв шатуна. Эта ситуация, конечно, намного серьезнее. Мотор в таком положении запускаться не будет. Однако торопиться приобретать запчасти не стоит – для начала необходимо провести тщательную диагностику. Отметим, что стук при работе силовой установки может иметь и другие причины. Например, такой же симптом характерен для растянувшейся цепи газораспределительного механизма. Однако в этом случае он будет идти от верхней части ДВС.

Что такое шатунные вкладыши коленвала

Communities Антикор Blog ОБРАБОТКА ДНИЩА СТРОИТЕЛЬНОЙ МАСТИКОЙ

Как уже стало понятно из предисловия, шатунные вкладыши коленвала – это подшипники скольжения шатунов коленчатого вала, которые придают ему вращательные движения. Вращение возникает в результате микровзрывов в камерах сгорания цилиндров ДВС. Данная автомобильная система постоянно работает в условиях высоких скоростей и предельных нагрузок. Поэтому возникает острая необходимость минимизирования трения деталей, ведь в противном случае может произойти мгновенный выход двигателя из строя. Для наиболее полного снижения силы трения между деталями двигателя внутреннего сгорания, они покрываются особой маслянистой тонкой плёнкой.

Обеспечивается она благодаря системе автомобильной смазки двигателя. Плёнка появляется только в том случае, когда масло находится под достаточно сильным давлением. Вкладыши коленчатого вала и его шейка также разделены такой микроскопической масляной прослойкой. Именно благодаря такой защите сила трения сводится к минимуму настолько, настолько это возможно. Из этого можно сделать вывод, что шатунные вкладыши коленвала – это определённые защитные элементы, которые увеличивают эксплуатационный срок важнейшей части мотора автомобиля. Давайте сначала упомянем то, что их существует две категории: коренные и шатунные.

Вкладыши шатунного типа располагаются между шатунами и шейками коленчатого вала. Коренные схожи с первыми в своём эксплуатационном предназначении, но расположены на коленчатом валу в том месте, где он проходит через корпус двигателя внутреннего сгорания. Вкладыши коленвала имеют различный внутренний диаметр. Это зависит от типа двигателей, для которых они производятся. Ремонтные вкладыши коленвала различаются между собой и, конечно же, отличаются от новых, которые установлены на автомобиль, только сошедший с конвейера. Различаются между собой ремонтные вкладыши коленвала лишь отметкой, кратной 0,25 мм. То есть их размерный ряд по внутреннему диаметру выглядит примерно следующим образом: 0,25; 0,5; 0,75; 1 мм и т.д.

Почему проворачивает шатунный вкладыш

Вкладыши шатунов и коленвала ДВС — это подшипники скольжения, которые должны обильно смазываться, чтобы выполнять свои функции. Шейки коленвала и оверстия шатуна сидят плотно без люфта и зазоров, но благодаря смазке сила трения сопряженных пар минимальна.

Проворот вкладышей шатуна и коленчатого вала требует немедленного ремонта. Нельзя эксплуатировать автомобиль с такими поломками в двигателе, потому как может произойти дальнейшее разрушение деталей или узлов ДВС. Эту поломку определяют на слух, слышен стук коленвала и шатуна.

Вкладыши, они же подшипники скольжения сажают в места, которые называют постелями вкладышей. Вкладыши должны быть зафиксированы. Если на вкладышах есть отверстия, они должны быть совмещены с отверстиями сопряженной детали.

А известно ли вам, что за проходимость и управляемость автомобилем отвечает вид блокировки и перенатяг дифференциала.

Основные причины проворота вкладышей:

• не достаточно были зафиксированы вкладыши;
• вкладыши прикипели.

Коленчатый вал вращается относительно вкладышей, поверхность которых защищена антифрикционным (противотрущимся) материалом. Чтобы вкладыши не смещались и не проворачивались вместе с коленвалом ДВС, они удерживаются специальными усиками. Также они устанавливаются в натяжку, которые рассчитали заводы-изготовители.

Чем больше нагрузка на коленвал, тем меньше создается масляная пленка (прослойка, подушка). А если еще присутствует превышенная вибрация, то происходит разрушение масляного защитного слоя и резко повышается сила трения, из-за чего вкладышу все труднее и труднее удержаться в постели, усик предназначенный для защиты от проворота не может удерживать вкладыш.

Как правило, причиной проворачивания вкладышей является отсутствие смазки. Для смазки на коренных вкладышах предусмотрены отверстия, на шатунных — пазы. Если эти каналы для подачи масла закупорены, отверстия и каналы полностью или частично забиты, сила трения трущихся деталей повышается, появляется эффект масляного голодания. Из-за отсутствия смазки сильно нагреваются пара вкладыш-коленвал. Во время нагрева трущиеся детали прилипают друг к другу. После такой сварки начинают проворачиваться вкладыши.

Описание работы вкладышей

Перед тем как перейти к описанию признаков, причин и методов по устранению износа вкладышей, необходимо разобраться в их предназначении, видах и принципе работы.

Существует два типа вкладышей коленчатого вала — коренные и шатунные. По сути, вкладыши являются подшипниками скольжения, и в их задачи входит выдерживание значительных нагрузок, возникающих между шатуном и шейкой коленчатого вала. В современных машинах (в большинстве случаев) вкладыши сделаны из пластичных алюминиевых сплавов (обычно с алюминий с оловом). Сверху они покрыты антифрикционным составом.

Коренные вкладыши расположены между коленчатым валом и местом, где коленвал проходит непосредственно через корпус двигателя, в посадочных местах, так называемых “постелях”. Коренные вкладыши имеют в своей конструкции отверстия, предназначенные для лучшего отвода масла. То есть, коренные вкладыши являются подшипниками скольжения для коренных шеек коленчатого вала. А по факту на коренных вкладышах держится и вращается коленвал.

Шатунные вкладыши располагаются в нижней части головки шатунов. А шатуны, в свою очередь, закрепляются с помощью шатунных вкладышей на шатунных шейках коленчатого вала. Функция шатунных вкладышей заключается в том, что они являются подшипниками скольжения для нижних головок шатунов и шатунных шеек коленчатого вала.

Износ вкладышей подразумевает значительное увеличение их зазоров (чем больше увеличение — тем хуже). Вследствие этого падает давление в системе смазки двигателя. Обычно в таких случаях на приборной панели загорается лампочка (масленка), символизирующая о том, что давление масла значительно упало. Особенно часто это проявляется на горячем двигателе, когда вязкость масла минимальна. Водители в таких случаях говорят, что “подшипники не держат масло”. Износ вкладышей — очень опасная проблема, которая может привести к большому износу других деталей двигателя и мотора в целом. А это может привести к значительному уменьшению их ресурса и повреждению.

Звук от стука коренных вкладышей обычно глухой, с металлическим оттенком. Его легко выявить, когда двигатель работает на холостых оборотах, и после этого обороты резко увеличиваются (резко надавить на педаль газа). При этом на них идет большая нагрузка и появляется стук. Аналогично нужно поступить и с шатунными вкладышами.

Несложно найти, и в каком именно цилиндре стучат вкладыши. Для этого нужно поочередно отключать (выкручивать) свечи зажигания на бензиновом двигателе или форсунки топлива на дизельном. Если при какой-либо выкрученной свече упомянутый стук пропал, значит, в этом цилиндре и существует проблема.

Замена вкладышей коренных подшипников

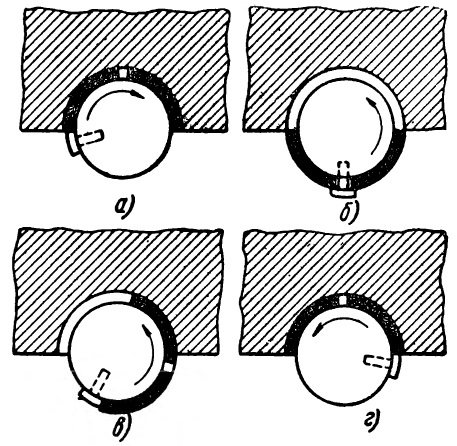

Вкладыши коренных подшипников заменяют, не снимая коленчатого вала, пользуясь специальным пальцем в cледующем порядке:

1. сливают масло и снимают поддон картера;
2. снимают крышку первого подшипника, вставляют палец в масляное отверстие шейки и поворачивают коленчатый вал до тех пор, пока головка пальца не выдавит вкладыш из гнезда (рис. а);
3. смазывают новый вкладыш маслом; устанавливают его на шейку вала; совмещают масляные отверстия шейки и вкладыша и вставляют палец (рис. б);
4. вращают вал против часовой стрелки, пока палец не дойдет до края плоскости стыка подшипника, затем извлекают палец;
5. вращают вал до тех пор, пока масляное отверстие шейки не окажется у края вкладыша, не вошедшего в гнездо;
6. снова вставляют палец в отверстие шейки (рис. в) и поворачивайте вал до полной установки вкладыша на место (рис. г).

Для замены вкладышей первого коренного подшипника двигателей автомобилей М-20 «Победа» и ГАЗ-51 необходимо снимать радиатор и крышку распределительных шестерен.

Причины и признаки неисправности

Вкладыши могут выходить из строя по ряду причин. Разумеется, эксплуатационный ресурс вкладышей очень большой, так что автолюбители не так часто сталкиваются с необходимостью их замены. Но если поломка все же случилась, действовать нужно незамедлительно . Рекомендуется сразу обратиться на СТО, где двигатель сможет осмотреть специалист. Однако продлить эксплуатационный ресурс вкладышей автолюбитель может. Вот по каким причинам данные детали могут выходить из строя:

• Попадание инородных тел;
• Усталость металла;
• Износ вследствие проникновения олова;
• Коррозия поверхности;
• Грязевая эрозия;
• Недостаточное смазывание;
• Эрозия из-за кавитации;
• Несоостность.

Как видите, причин выхода из строя довольно много. Давайте рассматривать их по порядку. Касательно первой причины : если на рабочую поверхность вкладыша попадают инородные тела или же грязь, дальнейший износ вкладыша происходит ускоренно. Строго рекомендована очистка системы и замена подшипников, если они имеют критический износ. Касательно второй : усталость может быть вызвана как длительной эксплуатацией, так и чрезмерной нагрузкой на деталь. Стоит опасатьс я как установки низкокачественных вкладышей , так и недогорания топлива в камерах и неправильного тюнинга мотора. Кроме того, имеет смысл проверить форму шейки вала. Касательно третьей : если вкладыш перемещается на своем посадочном месте, в местах, где слой олова значителен, он может изнашиваться намного сильнее. Здесь рекомендован осмотр, очистные работы и корректировка. Касательно четвертой причины : ускоренный износ детали и появление на ней следов коррозии зачастую связано с применением низкокачественного моторного масла . При этом особняком стоит выход вкладышей из строя вследствие грязевой эрозии ( пятый пункт списка). На вид все просто: из-за скопления грязи на вкладышах, а в иных случаях и в области вокруг масляных отверстий, детали изнашиваются быстрее. На деле же причин, по которым в системе появляется так много грязи, несколько. Рекомендована замена масла, а также масляных и воздушных фильтров.

Одной из самых частых причин, по которой любые вкладыши приходится менять чаще обычного, кроется в невысоком качестве смазывания ( шестой пункт списка). Вследствие возникновения сухого трения вкладыши могут изнашиваться очень сильно. Рекомендуется проверить систему смазывания агрегата, а также убедиться в опор вкладышей и общей целостности вала. Касательно седьмой причины : проверьте, нет ли в моторном масле примесей антифриза от утечки. Также имеет смысл убедиться в правильности зазоров вкладышей . В иных случаях эрозия из-за кавитация может быть вызвана частой детонацией топлива и слишком большой скоростью тока моторного масла в системе. Сам вкладыш при этом будет иметь хорошо заметные точки вымывания. И, наконец, что касается восьмой причины : если вкладыш сильно изнашивается ближе к кромке, нужно проверить правильность расположения осей вкладышей и шейки.

Выявить поломку вкладыша зачастую удается лишь в самый последний момент. Именно по этой причине производители автомобилей рекомендуют периодически проводить диагностику двигателя, менять вкладыши, опционально производить шлифовку шеек коленчатого вала. Если вы слышите глухой металлический стук в районе двигателя, критически высока вероятность того, что его источником является вал с изношенными вкладышами. Как показала практика, стук шатунных вкладышей имеет высокую резкость и очень хорошо прослушивается, если вы удерживаете холостые обороты и затем резко подгазовываете.

Дефект коленчатого вала: причины и симптомы

В современных машинах повреждение коленвала стало довольно-таки редким явлением. Обычно коленчатый вал может выйти из строя в основном по двум причинам: нехватка моторного масла и превышение нагрузки на двигатель. Последняя причина современным машинам не грозит, поскольку электроника контролирует все функции двигателя и отключает подачу топлива, когда двигатель начинает испытывать повышенную нагрузку. Особенно эта защита актуальна, когда стрелка на тахометре находится на красной отметке.

Получается, подобная защита является своеобразным электронным ограничением оборотов двигателя, точно так же как работает электронный ограничитель скорости, встроенный во все современные автомобили.

Чаще же всего убить коленвал можно нехваткой моторного масла. Когда коленвалу не хватает смазки, это разрушает шатунные подшипники и затем более крупные основные подшипники, в которых вращается коленвал. Однако для наступления фактического ущерба от нехватки масла требуется довольно много времени – примерно до четверти часа, до тех пор, пока остаточное моторное масло в герметичных подшипниках не будет полностью использовано. В такой ситуации из-за сухого трения начнется разрушение подшипников и износ коленвала.

Но почему в современных автомобилях поломка коленвала – более редкое явление, чем в старых машинах? Все дело в том, что во многих современных машинах двигатели оснащены турбиной, которая быстрее выйдет из строя в случае острой нехватки моторного масла. Так что, по сути, коленвал не успеет получить критичный износ.

Тем не менее в некоторых современных автомобилях все же случается поломка коленвала, которая, как правило, дает о себе знать грохотом (громким стуком).

Что в итоге

С учетом приведенной выше информации можно сделать вывод о том, что появление стука в двигателе является подом для немедленного прекращения эксплуатации ТС. Также следует учитывать, что на состояние вкладышей сильно влияет и температурный режим работы силового агрегата. Другими словами, перегрев двигателя может привести к проворачиванию шатунных или коренных вкладышей, заклиниванию мотора и т.д. В таком случае двигатель может полностью прийти в негодность, так как разбивается постель коленвала, выходит из строя сам коленчатый вал, блок цилиндров и т.д.

Напоследок добавим, что бензиновый двигатель нуждается в прогреве после холодного запуска, затем ездить необходимо без нагрузок до момента выхода силовой установки на рабочие температуры. В случае с дизелем мотор прогревается в движении, до полного прогрева не рекомендуется резко нагружать агрегат. Также следует помнить, что как новый двигатель, так и мотор после ремонта нуждается в обкатке, так как нагруженные пары и сопряженные элементы нуждаются в притирке.

Коренные и шатунные вкладыши: назначение, устройство и особенности работы подшипников скольжения. Как правильно затягивать вкладыши, момент затяжки.

Что следует понимать под определением «стуканул двигатель». Почему мотор начинает стучать. В каких случаях стук в двигателе указывает на поломку ДВС.

Что значит капремонт двигателя автомобиля, какие работы выполняются. От чего зависит ресурс двигателя до капремонта и как его увеличить. Полезные советы.

По каким причинам возникает стук поршневых пальцев во время разгона автомобиля и работы под нагрузкой: качество топлива, зажигание, состав смеси и другие.

Что может стучать, свистеть, шелестеть и издавать другие посторонние звуки под капотом после запуска двигателя. Диагностика и определение неисправностей.

Назначение и устройство коленчатого вала двигателя внутреннего сгорания.

Подведем итог. Что нужно делать, если провернуло вкладыш.

• Проверить и при необходимости восстановить постели коленвала , отремонтировать шатуны, прошлифовать коленвал, восстановить посадочные места распределительного вала.
• Хорошенько вымыть блок после ремонта и коленвал после шлифовки.
• Открутить любыми способами боковые заглушки и прочистить масленую магистраль (если у Вас Камаз).
• Проверить на работоспособность теплообменник (если имеется) и при необходимости починить его или заменить на новый.
• Заменить масленый насос.
• Обязательно найти причину проворачивания вкладыша и устранить эту проблему. Не найдет причину – повторится и очень быстро. Скорее всего даже не успеете выехать из бокса.

Отталкиваясь от нашего опыта работы в сфере металлообработки, можем посоветовать в таких случаях не заниматься самодеятельностью и не лезть в двигатель самому, начитавшись умных книжек и насмотревшись в интернете видео гаражных заседателей. Не все видео снимаются профессионалами. Не жалейте деньги и наймите хорошего моториста, который в технике соображает и пользуется спросом у автомобилистов. Не нанимайте мастеров, которые всю свою жизнь проработали в родном колхозе на тракторе и свой трактор всегда ремонтировал сам. Такой ремонтник безусловно возьмет на порядок меньше денег, но ведь он не моторист и в случае чего Вы с него ни чего не стребуете.

Помните одно: «Скупой платит дважды!»
