Расположение и как заменить предохранители на опель зафире

регулировка фар — Внешнее освещение — Опель Клуб Первый Российский

Для выполнения регулировки направления оптических осей головных фар откатите автомобиль от стены на расстояние около 7.

Регулировка фар Opel Vectra B

Следующим шагом в регулировании фар является определение центра автомобиля. Наклейте на стену полосу скотча по вертикальной линии, проходящей в диаметральной плоскости автомобиля.

Давление в шинах автомобиля должно быть достаточным, а на водительское место следует посадить человека хотя с этой же целью можно использовать груз, равный весу человека.

При первой же возможности отгоните автомобиль на станцию техобслуживания для выполнения регулировки направления оптических осей головных фар с применением специального оборудования. Именно поэтому, если Вы не можете самостоятельно выполнить данное мероприятие, обратитесь в один из профильных центров.

Фары не являются исключением.

Потому что плохо отрегулированные фары могут ослепить водителя встречного автомобиля и привести к ДТП. Конечно, на станции технического обслуживания можно провести гораздо более точную настройку фар автомобиля, однако вы можете осуществить самостоятельное корректирование фар авто.

Детали и расходники:

При этом точности такой настройку будет более чем достаточно. Рассмотрим на примере автомобиля Ваз , как можно самостоятельно отрегулировать фары автомобиля.

В данной модели устройство фар автомобиля подразумевает в себе наличие по 2 фары ближнего и дальнего света. Осуществлять настройку фар лучше поздно вечером или ночью. Система проверки, настройки и регулировки фар Перед настройкой фар авто лучше всего поставить на расстоянии 5 метров вертикальный щит или использовать вместо него ровную стену.

Замена гофр Регулировка фар Opel Zafira проводится с использованием специального стенда, позволяющего правильно настроить свет фар — как головных, так и противотуманных.

Практически каждый автовладелец рано или поздно сталкивается с проблемой неверно отрегулированного света фар. Это может не только значительно уменьшить эффективную зону видимости ночью, но и создать реальную угрозу автомобилю, двигающемуся во встречном потоке.

Ремонт фар

Регулировка направления света фар подразумевает восстановление параметров светового пучка. Данное мероприятие происходит по технологии, которая основывается на технических показателях, которые были регламентированы производителем.

регулировка фар своими руками

На специализированной станции можно отрегулировать свет Головных фар Противотуманных фар Ксеноновых фар, включая биксеноновые Вне зависимости от того, что именно указывает на необходимость регулировки светового пучка — проведенный ранее ремонт креплений фар, их замена или попадание в дтп, это мероприятие должно проводиться на специализированной станции ТО. Регулировка пучка света фар Регулировка пучка света фар должна проводиться центре по ремонту Opel Zafira.

Однако при необходимости отрегулировать световой пучок можно и самостоятельно. Помимо регулировочных винтов рассматриваемые модели оборудованы измерителями уровня ламп головных фар, в значительной мере облегчающие процедуру регулировки направления оптических осей.

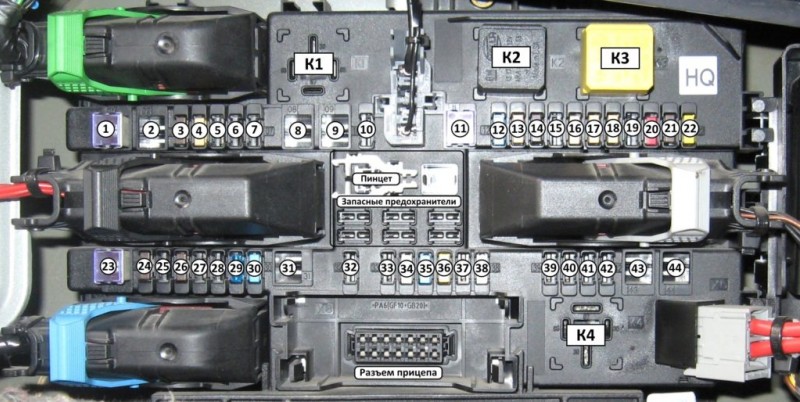

Блок в багажном отделении

Расположен за левой обшивкой салона.

Вариант 1

Схема

Обозначение

• K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
• K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
• K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

p, blockquote 7,0,1,0,0 —>

p, blockquote 8,0,0,0,0 —>

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

p, blockquote 9,0,0,0,0 —>

Фото — схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 12,0,0,0,0 —>

Назначение реле

p, blockquote 14,1,0,0,0 —>

• К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
• К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
• К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
• К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
• К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
• К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
• К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
• К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
• К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
• К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
• К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
• К9 (K1_X125) Стартер (FE18, K3_X125)
• К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
• К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
• К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
• К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
• К13 (K10_X125) Топливный насос (FE24)
• К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

p, blockquote 15,0,0,0,0 —>

• K30A Реле — вентилятор радиатора (FE5, FE6)
• K30B Реле — вентилятор радиатора (FE5, FE6)
• K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
• K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

p, blockquote 16,0,0,0,0 —>

Снятие и замена компонентов

В этом процессе также нет ничего сложного. Если вы заметили, что какой-то прибор не работает, но видимых причин для этого нет, то, по всей видимости, нужно просто заменить предохранитель.

1. Найдите компонент, который необходимо заменить. Как сказано выше, он может располагаться в подкапотном пространстве, в салоне авто или в багажном отсеке. Не забудьте отключить зажигание, а лучше — отключите клемму АКБ.
2. Руками или при помощи отвертки демонтируйте облицовочную часть БП.
3. Визуально осмотрите все компоненты блока: вышедший из строя по своему виду может быть чуть темнее остальных, плавкая нить на нем будет выгоревшей. Также имейте в виду, что одна цепь прибора может быть защищена несколькими компонентами БП.
4. При помощи щипчиков демонтируйте вышедший из строя компонент и замените его на новый. Желательно также разобраться, по какой причине он вышел из строя, чтобы в скором будущем вновь не пришлось производить замену.

Сгоревшая плавкая нить детали свидетельствует о ее поломке

При помощи щипчиков демонтируйте сгоревшую деталь

Установите новую деталь в БП

Замена предохранителей

При выходе из строя каких-либо узлов электрической цепи автомобиля необходимо проверить блоки предохранителей Опель Зафира. Вышедший из строя предохранитель, например, прикуривателя необходимо вынуть из гнезда. При замене надо ставить предохранитель такого же номинала. Кратковременно можно применить предохранитель большего номинала, но только после проверки работы цепи номинальной плавкой вставкой, временно взятой из другого гнезда. Если новый предохранитель тут же сгорает, то необходимо искать причину короткого замыкания в цепи.

Можно проверить исправность предохранителя тестовой лампой. Такую работу можно проводить на любом автомобиле, например, на Зафира 2012 года выпуска. Видео такой проверки от канала Авто Мир представлено ниже.

Под капотом

Порядок замены следующий:

1. Выключить зажигание.
2. Открыть крышку блока. Для этого необходимо утопить шлицевую отвёртку в паз защёлки и отогнуть в сторону.
3. Щипцы и запасные предохранители находятся в блоке багажника.
4. Определить вышедший из строя предохранитель по схеме и по не рабочей электрической цепи. Также его можно определить по внешнему виду — он потемнеет и будет видна перегоревшая нить.
5. Вынуть неисправную плавкую вставку и заменить новой.
6. Проверить работоспособность цепи.
7. Если повторного перегорания не произошло, то уложить щипцы на штатное место и установить крышку на место.

В салоне

На машине 2002, 2003 и других годов выпуска Зафиры первого поколения необходимо:

1. Выключить зажигание.
2. Откинуть вещевой ящик и, утопив боковые зажимы, снять его.
3. Снять корпус, закреплённый на шлицевых винтах (4 шт.).
4. Взять за выступ в нижней части монтажного блоки и вытащить его наружу. На задней части блока есть табличка с пиктограммами, обозначающими назначение предохранителей и реле.
5. Вынуть щипцы, определить сгоревшую вставку, например, отвечающую за работу задних фонарей, и заменить её. Запасные предохранители находятся в блоке.
6. Проверить работу электрики.
7. Собрать все обратно.

Читать также: Е 60 бмв фото

На видео (пользователь Яков Видеркер) хорошо показан блок предохранителей Зафиры 2001 года.

В багажнике

Процесс замены предохранителей в блоке багажника почти не отличается от замены вставок под капотом.

1. Выключить зажигание.
2. Открыть заднюю дверь.
3. Найти на боковой обшивке с водительской стороны крышку.
4. Нажать на два фиксатора и снять её.
5. Определить вышедшую из строя деталь.
6. Вынуть щипцы, размещённые в блоке, и заменить предохранитель.
7. Проверить электрическую цепь.
8. Уложить щипцы на место.
9. Закрыть крышку.

Где находится БП и его электросхемы

В электрической схеме автомобиля Opel Zafira второго поколения применяются два блока для размещения реле и предохранителей. Расположение основной коробки предохранителей Опель Зафира Б — под капотом. В багажнике находится дополнительный второй блок. Этот блок расположен за декоративной облицовкой на левом борту автомобиля.

Также на всех Зафира А блок предохранителей расположен в панели приборов в монтажном блоке в районе левой ноги водителя.

Схема предохранителей Опель Зафира А до 2000 года

Блок предохранителей под капотом

В подкапотном пространстве установлены два блока — основной и дополнительный. Ниже показано расположение подкапотных блоков в Зафире.

В дополнительном блоке установлены плавкие вставки для защиты самых нагруженных по силе тока цепей автомобиля.

Схема малого подкапотного блока предохранителей

В блоке размещены следующие предохранители.

В основном блоке предохранителей Опель Зафира Б расположены реле для управления узлами автомобиля. В зависимости от комплектации, расположение реле может быть разным. Назначение реле на примере двух разных Опель Зафира 2006 и 2010 года выпуска.

Читать также: Как крепить кресло люльку Рядом с реле расположены плавкие вставки различного номинала. Существует два различных варианта расположения предохранителей в блоке под капотом.

В этих блоках размещены следующие элементы.

Расшифовку реле можно увидеть ниже.

Блок предохранителей в багажнике

В багажном отсеке может быть два варианта блоков предохранителей — большой и маленький. При установке маленького блока основная масса предохранителей и реле переносится в блок под капотом (рассмотрено выше как «вариант 2»).

Вариант малого блока

Назначение реле и предохранителей на примере машины 2007 года выпуска.

Назначение и расположение реле и предохранителей в большом блоке на примере машины 2011 года выпуска.
