Предохранители и реле лада калина 1, 2: их расположение и назначение
Содержание:
- Особенности замены предохранителей на Ладе Калине своими руками
- Где стоит предохранитель на бензонасос на калине
- Особенности замены предохранителей на Ладе Калине своими руками
- Как проверить работу реле
- Предохранители и реле под капотом
- Что делать, если замена предохранителя не помогла
- Блок дополнения
- Ремонт детали
Особенности замены предохранителей на Ладе Калине своими руками
Автомобиль Лада Калина заслужил репутацию комфортного и надежного автомобиля. Но, как и все транспортные средства, и он не застрахован от различного рода поломок. Достаточно часто отказывает то или иное электрооборудование. Некоторые поломки некритичны, к примеру, не работает прикуриватель, но есть и такие, что могут полностью сделать недвижимым ваше транспортное средство.
Это, в первую очередь, отказ такого важного узла, как бензонасос. Не всегда для того, чтобы восстановить работоспособность потребителя, нужно его менять, очень часто вполне достаточно для восстановления его работоспособности заменить предохранитель и реле, отвечающее за него
Автомобиль Лада Калина
Сразу скажем, что на автомобиле Лада Калина электроцепи защищены электропредохранителями и реле, размещенными в нескольких отсеках. К примеру, предохранитель, отвечающий за прикуриватель, расположен в основном отсеке под панелью, а бензонасоса — в дополнительном.
Все блоки с электропредохранителями установлены в легкодоступных и удобных местах, поэтому смена и проверка защитных элементов не вызовет трудностей даже у начинающего автолюбителя.
Где находится блок предохранителей?
Самый большой отсек, в котором собрана большая часть предохранителей и реле, расположен в левой части приборной панели и закрыт крышкой. Второй, в котором расположены элементы, отвечающие за системы управления силовым агрегатом, расположен в облицовке туннеля пола. Именно в нем находится предохранитель бензонасоса.
Расположение блока предохранителей и реле на Ладе Калина
Инструкция по снятию и замене
Замена и определение негодного элемента как в первом, так и во втором блоке происходит примерно по одинаковой схеме, поэтому рассмотрим процесс замены на примере того, который установлен слева от приборной панели.
Схема на обратной стороне крышки
Подготовка
Обязательно запомните, что перед тем, как проводить работы с электрооборудованием, неважно, отказал прикуриватель или бензонасос, первым делом нужно обесточить систему. Для этого глушим двигатель и снимаем минусовую клему аккумуляторной батареи
В этом видео показано, как можно быстро решить проблему с перегоревшими предохранителями на Ладе Калине.
- Находим расположение блока, это несложно — конструктора расположили его в левой стороне торпедо под крышкой.
- Открываем крышку.
- По схеме и таблице устанавливаем расположение необходимого нам защитного элемента.
- В блоке находится пинцет, при помощи которого извлекаем требуемый элемент.
- Осматриваем его.
- Проверяем при помощи омметра или лампы.
- Если спираль перегоревшая ставим новый, равноценный по номиналу.
- Подсоединяем снятую клемму АКБ.
- Заводим автомобиль.
- Смотрим, заработал ли наш потребитель или нет.
- Если все в порядке, значит работа окончена. Если потребитель не заработал или электропредохранитель перегорел снова, значит все серьезнее. Возможно, нужно провести проверку цепи или демонтировать потребитель и проверить его.
Схема расположения реле и электропредохранителей
Расшифровка схемы представленной на фото.
Запрос вернул пустой результат.
Работы с блоком, в котором находится элемент защищающий бензонасос и другие элементы, несущие ответственность за работу двигателя, проводятся аналогично.
Запрос вернул пустой результат.
Защитный элемент рассчитанный на 15 ампер, отвечающий за бензонасос Лады Калина, на фото обозначен F2. Для того, чтобы его снять, понадобиться пинцет. Все остальные работы проходят также как в большом отсеке.
Рекомендации по эксплуатации
- Если вы — ответственный автовладелец, то обязательно возите с собой комплект электропредохранителей различного номинала. Возможно, они выручат вас в какой-то момент.
- Ни в коем случае не ставьте проволочки или жучки. Это может привести не только к выходу из строя электропотребителя, но и привести к пожару.
- Допустима замена только на элемент такого же номинала.
- Перед работами не забывайте обесточить систему.
Извините, в настоящее время нет доступных опросов.
В этом видео показано, какая опасность подстерегает водителя в случае, если он решит сэкономить и установить дешевый китайский электропредохранитель. При замыкании в нем не перегорает токопроводящая часть, а он начинает просто дыметь. Такая экономия может привести к пожару. Приобретайте комплектующие и расходники только в магазинах с хорошей репутацией иначе вы рискуете потерять свой автомобиль.
Где стоит предохранитель на бензонасос на калине
Где находится предохранитель бензонасоса на нива шевроле: где же он стоит?
Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:
Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:
Цифры на картинке соответствуют приведенной ниже нумерации:
- Силовая цепь главного реле
- Топливный насос
- Цепь постоянного питания ЭБУ
- Разъем для диагностики ЭСУД
При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.
Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:
Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.
Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.
После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:
Теперь рассмотрим более подробно данный монтажный блок:
- Включение вентилятора охлаждения двигателя (низкая скорость)
- Главное реле
- включение вентилятора охлаждения двигателя (высокая скорость)
- предохранитель вентилятора
- реле включения топливного насоса
При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.
Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.
Где расположен монтажный блок реле и предохранителей Калины.
С левой стороны, за панелью управления наружным освещением.
1. Потянув за выступ на левой стороне панели приборов, открываем крышку монтажного блока.

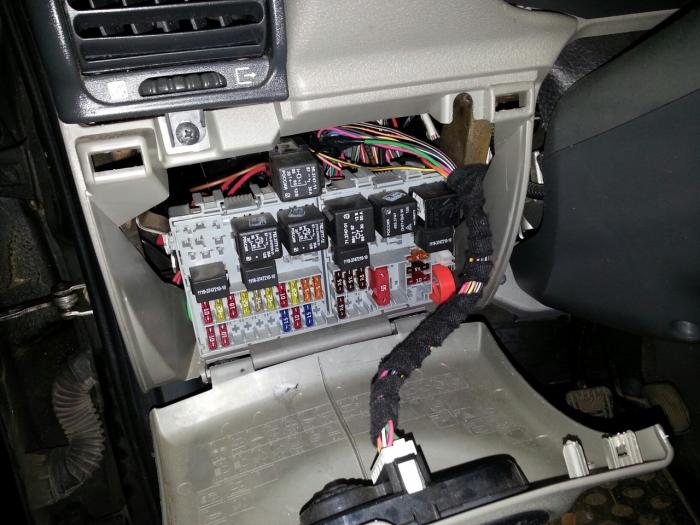

2. Вот и сам монтажный блок.
Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.
Назначение предохранителей калины расположенных в блоке салона автомобиля.
Монтажный блок предохранителей и реле: 1 — место установки реле включения стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемников дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле включения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей поворота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочистителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким корпусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — место установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предохранители F1—F26
Расшифровка реле и предохранителей в основном блоке Лады Калины.
Указатели поворота (блок управления иммобилайзером, щиток приборов, выключатель аварийной сигнализации)
Предохранители и реле топливного насоса и вентилятора охлаждения располагаются в дополнительном блоке. Лада Калина оборудована двумя такими системами, каждая из которых необходима для оптимального функционирования определенных приборов в автомобиле.
Особенности замены предохранителей на Ладе Калине своими руками
Не качает бензонасос на ваз 2114
Автомобиль Лада Калина заслужил репутацию комфортного и надежного автомобиля. Но, как и все транспортные средства, и он не застрахован от различного рода поломок. Достаточно часто отказывает то или иное электрооборудование. Некоторые поломки некритичны, к примеру, не работает прикуриватель, но есть и такие, что могут полностью сделать недвижимым ваше транспортное средство.
Это, в первую очередь, отказ такого важного узла, как бензонасос. Не всегда для того, чтобы восстановить работоспособность потребителя, нужно его менять, очень часто вполне достаточно для восстановления его работоспособности заменить предохранитель и реле, отвечающее за него. Автомобиль Лада Калина
Автомобиль Лада Калина
Сразу скажем, что на автомобиле Лада Калина электроцепи защищены электропредохранителями и реле, размещенными в нескольких отсеках. К примеру, предохранитель, отвечающий за прикуриватель, расположен в основном отсеке под панелью, а бензонасоса — в дополнительном.
Все блоки с электропредохранителями установлены в легкодоступных и удобных местах, поэтому смена и проверка защитных элементов не вызовет трудностей даже у начинающего автолюбителя.
Где находится блок предохранителей?
Самый большой отсек, в котором собрана большая часть предохранителей и реле, расположен в левой части приборной панели и закрыт крышкой. Второй, в котором расположены элементы, отвечающие за системы управления силовым агрегатом, расположен в облицовке туннеля пола. Именно в нем находится предохранитель бензонасоса.
Расположение блока предохранителей и реле на Ладе Калина
Инструкция по снятию и замене
Замена и определение негодного элемента как в первом, так и во втором блоке происходит примерно по одинаковой схеме, поэтому рассмотрим процесс замены на примере того, который установлен слева от приборной панели.
Схема на обратной стороне крышки
Подготовка
Обязательно запомните, что перед тем, как проводить работы с электрооборудованием, неважно, отказал прикуриватель или бензонасос, первым делом нужно обесточить систему. Для этого глушим двигатель и снимаем минусовую клему аккумуляторной батареи. В этом видео показано, как можно быстро решить проблему с перегоревшими предохранителями на Ладе Калине
В этом видео показано, как можно быстро решить проблему с перегоревшими предохранителями на Ладе Калине.
- Находим расположение блока, это несложно — конструктора расположили его в левой стороне торпедо под крышкой.
- Открываем крышку.
- По схеме и таблице устанавливаем расположение необходимого нам защитного элемента.
- В блоке находится пинцет, при помощи которого извлекаем требуемый элемент.
- Осматриваем его.
- Проверяем при помощи омметра или лампы.
- Если спираль перегоревшая ставим новый, равноценный по номиналу.
- Подсоединяем снятую клемму АКБ.
- Заводим автомобиль.
- Смотрим, заработал ли наш потребитель или нет.
- Если все в порядке, значит работа окончена. Если потребитель не заработал или электропредохранитель перегорел снова, значит все серьезнее. Возможно, нужно провести проверку цепи или демонтировать потребитель и проверить его.
Схема расположения реле и электропредохранителей
Расшифровка схемы представленной на фото.
Запрос вернул пустой результат.
Работы с блоком, в котором находится элемент защищающий бензонасос и другие элементы, несущие ответственность за работу двигателя, проводятся аналогично.
Запрос вернул пустой результат.
Защитный элемент рассчитанный на 15 ампер, отвечающий за бензонасос Лады Калина, на фото обозначен F2. Для того, чтобы его снять, понадобиться пинцет. Все остальные работы проходят также как в большом отсеке.
Рекомендации по эксплуатации
- Если вы — ответственный автовладелец, то обязательно возите с собой комплект электропредохранителей различного номинала. Возможно, они выручат вас в какой-то момент.
- Ни в коем случае не ставьте проволочки или жучки. Это может привести не только к выходу из строя электропотребителя, но и привести к пожару.
- Допустима замена только на элемент такого же номинала.
- Перед работами не забывайте обесточить систему.
Извините, в настоящее время нет доступных опросов.
В этом видео показано, какая опасность подстерегает водителя в случае, если он решит сэкономить и установить дешевый китайский электропредохранитель. При замыкании в нем не перегорает токопроводящая часть, а он начинает просто дыметь. Такая экономия может привести к пожару. Приобретайте комплектующие и расходники только в магазинах с хорошей репутацией иначе вы рискуете потерять свой автомобиль.
Как проверить работу реле
Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.
Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.
Признаки проблем в работе
Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.
Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.
Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.
Как проверить своими руками
В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.
Проверка реле бензонасоса своими руками
Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.
Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.
Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.
После этого нужно по очереди измерить напряжение тока на выводах устройства
Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле. Если же лампочка не светится, то с предохранителем всё в порядке
В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления
Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.
Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Что делать, если замена предохранителя не помогла
Есть дополнительные неисправности, из-за которых устройство на Калине может поломаться. К ним относятся.
- Плохие контакты. Со временем или от интенсивного использования, соединение внутри прибора может нарушаться. Неправильная установка девайсов приводит к разбалтыванию гнезда и плохому контакту. Срабатывает предохранитель. Это лечится подгибанием металлических усиков на патроне, а также перепайкой контактов.
- С возрастом на прикуривателе Калины появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии. Еще одной неисправностью становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.
Цена нового прикуривателя на Калину составляет 300 – 750 рублей. При выборе надо покупать оригинальные детали. Они должны быть аккуратно упакованы, а внутри располагаться паспорта качества и сертификаты соответствия. При покупке дешевых китайских аналогов будьте готовы к тому, что предохранители могут сгорать, а само устройство – работать недолго и некорректно.
Блок дополнения
Он располагается справа снизу на панели приборов, у воздуховода печки, и тоже закрыт крышкой. Крышка крепится на шуруп, чтобы ее снять, необходимо этот шуруп открутить. Для демонтажа самого блока реле пригодится ключ № 10.
Блок реле отвечает за следующие функции и узлы.
- Включение вентилятора охлаждения двигателя (с низкой и высокой скоростью).
- Главное реле.
- Предохранитель вентилятора.
- Реле включения топливного насоса.
Необходимо знать, какие охранители защищают какие элементы. Особенно это актуально, если один из них несет ответственность за два-три узла. Например, обнаружив, что не работает прикуриватель (обычно через него подключают какой-нибудь прибор, например, видеорегистратор), следует проверить радиоприемник. Если и он не включается, значит, необходимо заменить предохранитель F20. Поменять поврежденный элемент можно самостоятельно. Обращаться в автосервис не придется, так как после замены предохранителя все должно заработать.
При неисправности какого-либо предохранителя или реле необходимо вынуть перегоревший элемент и поставить на его место новый. Восстанавливать или собирать блоки нужно в той же последовательности, что и разбирать.
Монтажный блок предохранителей Лада Калина расположен в салоне, с левой стороны, под крышкой, где расположены переключатели управления световыми приборами. Если у вас что либо не работает по части электрики, то рекомендую сначала проверить все предохранители, отвечающие за ту или иную цепь питания, в большинстве случаев виной всему является сгоревший предохранитель, а уже потом искать проблему в самих узлах.
Прилагаем фотографии блока предохранителей Лада Калина, которые устанавливались на Калину в последнее время:
Итак, рассмотрим какие предохранители и реле за что отвечают в нашей Калине.
Цепи, защищаемые плавкими предохранителями F1 — блок управления иммобилизатором, выключатель аварийной сигнализации, комбинация приборов F2 — стеклоподъемники F3 — выключатель аварийной сигнализации F4 — Стеклоочиститель F5 — Отопитель, блок управления электроусилителем F6 — Звуковой сигнал F7 — Комбинация приборов, освещение салона F8 — обогрев заднего стекла F9 — Габаритные огни (правые) F10 — Габаритные огни (левые) F11 — Блок управления иммобилизатором F12 — Ближний свет (правый) F13 — Ближний свет (левый) F27 — блок управления электроусилителем (большой красного цвета 50 A) F28 — блок управления системой ABS ( в данном случае пустое место, так как ABS не установлено) F14 — Дальний свет (правый) F15 — Дальний свет (левый) F16, F17 — Противотуманные фары F18 — обогрев сидений F19 — АБС F20 — прикуриватель F21 — Блокировка заднего хода F22 — Блок управления электропакетом F23, F24, F25 — резерв F26 — АБС
Назначение установленных в блоке реле: K1 — омыватель фар K2 — включение цепи стеклоподъемников K3 — включение стартера K4 — дополнительное (реле зажигания) K5 — указатели поворотов и аварийной сигнализации K6 — омыватель и очиститель ветрового стекла K7 — дальний свет K8 — звуковой сигнал K9 — передние противотуманные фары K10 — обогрев заднего стекла K11 — обогрев передних сидений K12 — резервное
Обратите внимание, что все предохранители окрашены в различные цвета в зависимости от силы тока (А), на которую они рассчитаны — важно соблюдать эти значения во избежание короткого замыкания. Для замены используйте пинцеты, которые вставлены в монтажном блоке
На Калинах устанавливались два типа монтажных блоков, рассмотрим каждый из них:
На Калинах устанавливались два типа монтажных блоков, рассмотрим каждый из них:
Ремонт детали
Самостоятельный ремонт оборудования стоит выполнять, если вы полностью уверены, что неисправность кроется именно в нем. Большое количество пластиковых элементов делают насос весьма хрупким. По этой причине при разборке необходимо соблюдать аккуратность.
- При помощи отвертки необходимо поддеть и снять сливной модуль детали.
- От оборудования отключатся провод массы.
- Разъединяется промежуточный разъем проводов (с внутренней стороны).
- Демонтируется регулятор давления.
- Модуль бензинового элемента снимается путем отжимания пластикового фиксатора.
- С корпуса удаляется фильтрующая сетка. Если она загрязнена, то ее можно почистить. Но целесообразнее поставить новую сетку.
Поврежденные элементы необходимо отремонтировать или поменять на новые детали. Параллельно желательно заменить фильтр тонкого очищения топлива. Он располагается возле поддомкратной чашки в арке правого заднего колеса. Сборку оборудования осуществляют в обратной последовательности.
Если не работает бензонасос Калины, то причины часто кроются в неисправности самой детали. Это оборудование стоит недорого. Снять агрегат и заменить его на исправный вполне реально самостоятельно. Лучше приобретать оригинальные запчасти.
