Задняя ступица ваз 2108 чертеж с размерами

Популярные производители

Лучшим производителем шарикоподшипников 256706 по отечественным стандартам считается 23 ГПЗ (VBF), несколько хуже, но дешевле продукция саратовского SPZ. Дешевые, но и ненадежные изделия с клеймом СПЗ-4 – это российская продукция, собранная из китайских деталей.

Выбирая импортную замену отечественным подшипникам, стоит обратить внимание на продукцию SKF или FAG. Это изделия верхнего ценового сегмента, но стабильно высокого качества

Необходимость в замене подшипника ступицы ВАЗ 2108 может возникнуть по причине износа некоторых деталей. Такая замена ступичных подшипников может потребовать наличие дополнительных специальных знаний. Однако в большинстве случаев автовладелец вполне способен будет справиться и самостоятельно.

ВАЗ 2108

Ступица ВАЗ 2108 (как задняя, так и передняя) выполняет в автомобиле очень серьезную роль. Без этого механизма колеса автомобиля не будут вращаться с той с скоростью с которой должны. Это может привести к достаточно серьезным последствиям. Сначала это будет повреждение тормозной системы, а затем поломки всей машины. Поэтому если вышел из строя ступичный подшипник ВАЗ 2108, то требуется как можно скорее принимать соответствующие меры.

Меняем задний ступичный подшипник своими руками

Замена подшипника задней ступицы ВАЗ-2108 производится в следующем порядке:

1. Устанавливаем машину на ровной поверхности, фиксируем передние колеса, подставив под них противооткатные упоры.
2. Снимаем колпак, закрывающий гайку ступицы.
3. Зубилом (керном) отгибаем загнутый край ступичной гайки так, чтобы он не мешал ее откручиванию.
4. При помощи головки на «30» с удлиненной рукоятью отворачиваем гайку. Если она не поддается, обрабатываем резьбовое соединение жидкостью от ржавчины.
5. После откручивания гайки отворачиваем (не до конца) болты крепления колеса.
6. Приподнимаем кузов домкратом, фиксируем его положение при помощи пенька (кирпичей), отворачиваем колесные болты. Демонтируем колесо.
7. Ключом на «7» откручиваем направляющие болты на барабане (2 шт.).
8. Снимаем барабан. Если он не снимается, обрабатываем место, где он насаживается на выступ ступицы, жидкостью для борьбы с ржавчиной, после чего сбиваем при помощи молотка и проставки из дерева.
9. Теперь полностью откручиваем ступичную гайку.
10. При помощи специального съемника демонтируем ступицу, захватив ее «лапами» и вращая гайку. В случае если у вас нет такого приспособления, возьмите снятое колесо и прикрутите его к ступице обратной стороной. Используйте колесо в качестве рычага.
11. Снимаем ступицу с цапфы.
12. Используя длинногубцы или специальные щипцы, вынимаем стопорное кольцо подшипника.
13. Кладем ступицу на тиски и при помощи молотка и отрезка трубы аккуратно выбиваем подшипник.
14. Когда подшипник будет выбит, смазываем внутреннюю поверхность ступицы смазкой.
15. Устанавливаем новый подшипник, не снимая ступицу с тисков.
16. Сверху на подшипник кладем деревянную проставку и, ударяя по ней молотком, забиваем деталь в ступицу до упора.
17. Ставим на место стопорное кольцо.
18. Надеваем ступицу с новым подшипником на цапфу. Если она садится туго, помогаем ей сесть с помощью молотка и проставки.
19. Накручиваем новую гайку ступицы. Затягиваем ее до упора. Ступица должна еще сместиться внутрь.
20. Устанавливаем тормозной барабан, фиксируем его направляющими болтами.
21. Монтируем колесо.
22. Убираем домкрат, затягиваем гайку ступицы полностью. Если есть динамометрический ключ, соблюдаем момент затяжки (186,3-225,6 Нм).
23. Загибаем край гайки, фиксируя ее положение.
24. Надеваем на гайку колпак.
25. Поддомкрачиваем кузов, проверяем, как вращается колесо и нет ли люфта. Рекомендуется также проверить работу стояночного тормоза.

Салют друзья, VAGоводы!) Сегодня речь пойдет о том как в заднюю ступицу Октавии Тур (как и большинства одноплеменников Окташки — VW, Seat, Audi) можно вполне реально запилить Вазовский подшипник и при этом сэкономить круглую сумму денег за новый подшипник со ступицей!

Предыстория. За 3 года эксплуатации Октахи, поменял уже более 5-6 задних подшипников, которые как всем известно не разборные и достаточно дорогие. И у меня еще давно зародилась мысля, что это не дело каждый раз переплачивать за ступицу, неужели нельзя ничего придумать? Полез по форумам, исследовал драйв, клубные форумы и во всех темах по замене заднего подшипника слышал только одно: задняя ступица не разборная — меняется все в сборе! Это меня не устроило и я начал искать решение. Проанализировав старый подшипник я пришел к выводу, что потроха можно выкинуть, сам подшипник расточить у хорошего токаря и запрессовать туда обычный подшипник, по типу как стоит спереди. Изучив размеры старого подшипника я пришел в выводу, что подшипники задней ступицы на Ваз 2108 имеют одинаковый внутренний диаметр и внешний диаметр подходил под посадку.

В каких случаях нужна затяжка?

Большинство отечественных водителей не понимают, для каких целей нужно выполнять эту процедуру, какой при этом нужно соблюдать порядок и какой должен быть момент затяжки. Тем не менее каждый водитель должен знать, что некорректные действия в ходе этого процесса могут навредить блоку цилиндров. Соответственно, к этой процедуре следует отнестись со всей внимательностью и ответственностью.

Еще несколько лет назад производители транспортных средств обязывали делать затяжку болтов головки блока цилиндров еще при первом техническом обслуживании машины. Но сейчас эта необходимость отпала и теперь она полностью легла на плечи водителей. Если вы являетесь владельцем ВАЗ 2108, то время от времени следует проводить такую процедуру. В каких случаях она нужна:

• Если в том месте, где ГБЦ соединяется с самим блоком появилось масляное пятно. Это говорит об утечке расходной жидкости, что может стать следствием как износа самой прокладки, так и ослабления штифтов.
• Если вы делали ремонт двигателя. Иногда подобные ошибки могут допускать даже квалифицированные специалисты. Поэтому владельцу ВАЗ 2108 может пригодиться данная информация.
• В целях проверки. Бывалые автолюбители рекомендуют подтягивать болты не реже, чем каждые 2 тысячи километров пробега. На практике встречаются случаи, когда в ходе эксплуатации ВАЗ 2108 штифты ослабляются сами по себе.

Замена переднего ступичного подшипника ваз 2109

Суть проблемы такая: при прохождении левых поворотов и при торможении справа спереди издавался гул. При пошатывании колеса издавался стук (несильный, но все же), при этом ступичная гайка затянута. Пришел к выводу, что кончился подшипник. Поехал в магазин за новым

Подшипник передней ступицы FAG + стопорное кольцо

Взял FAGовский подшипник, как написано немецкий, не сильно дорогой (550р), в то время как автовазовский стоит 700 с лишним, но дело не в цене, сказали что ФАГ ничем не хуже. Так же взял стопорное кольцо, понимаю, конечно, что мало вероятно что с ним что то случится, но как говорится, раз в год и палка стреляет.

Во время ремонта никуда не торопился, поэтому получилось заснять почти весь процесс. И так как фото достаточно, то постараюсь рассказать подробнее о замене (как делал я), вдруг кому будет интересно и полезно)

И так, поехали…

Первым делом, пока наша машина еще стоит на колесах, нужно сорвать ступичную гайку, после чего уже срывать колесные болты, поддомкрачивать машину и снимать колесо.

Дальше по идее нужно снять весь суппорт в сборе (если быть точным цилиндр, суппорт и направляющую тормозных колодок) с поворотного кулака, после чего открутить направляющие тормозного диска и снять сам диск, НО тормозной диск обычно прикипает к ступице и что бы его не колотить ничем можно попробовать перед снятием суппорта открутить направляющие тормозного диска, завести машину и покрутить двигателем на тормозах. У меня тормозной диск отходить не захотел и мне просто напросто стало жалко коробку (у кого то может легко диск отстанет). Затем я снял суппорт с колодками, открутил ступичную гайку до конца, снял шайбу, взял колесный диск и четыре болта от головки.

колесный диск + болты головки

через отверстия в диске вкрутил болты в ступицу и методом обратного молотка сбил ступицу вместе с тормозным диском. Получилась следующая картина:

ступица снята

В большинстве случаев одно из внутренних колец подшипника остается на ступице, это обычное явление.

Что бы отделить тормозной диск от ступицы использовал выколотку из мягкого металла и молоток, аккуратными ударами ступица выбивается из диска.

Остается снять кольцо подшипника со ступицы

Снимается съемником с двумя лапками если лапки небольшие и подлезают в два паза в ступице, можно так же зубилом (но так себе вариант), в моем случае на скорую руку изготавливался съемник (фото к сожалению нет)

Но перед снятием кольца нужно снять пыльник (на фото он уже снят), и важно потом перед установкой ступицы не забыть поставить пыльник на место. Затем нужно снять стопорное кольцо, я снимал специальными щипцами

Затем нужно снять стопорное кольцо, я снимал специальными щипцами

щипцы для снятия стопорных колец

Откручиваем шаровую опору и вынимаем ШРУС, вместо ШРУСа ставится съемник (есть специальные, их легко найти в магазине, но в моем случае самодельный). С наружной стороны устанавливается втулка с диаметром немного больше диаметра подшипника, что бы подшипник мог спокойно входить в нее и в то же время что бы ее можно было упереть на площадку поворотного кулака, с внутренней стороны шайба упирающаяся на внутреннее кольцо подшипника, все это стягивается болтом

Вот так это выглядело у меня

Тянем болтом, тянем тянем и опа, подшипник вышел

Подшипник со съемником

Поворотный кулак без подшипника

Сам подшипник (без одного внутреннего кольца)

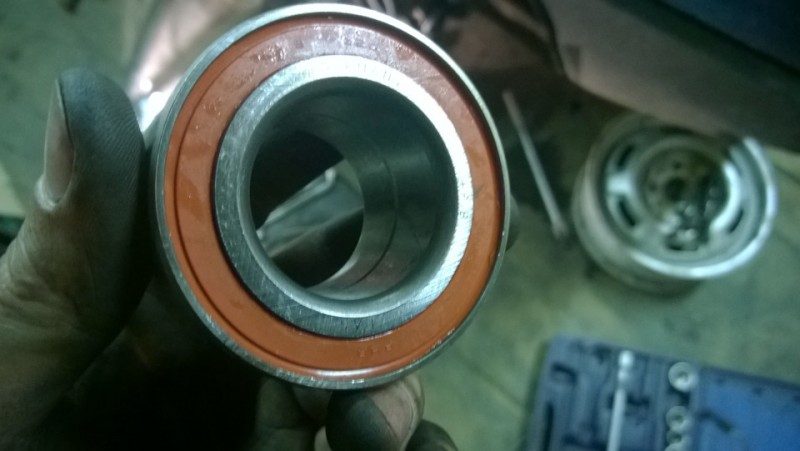

Новый подшипник

Germany

Ради интереса снял пыльники с подшипника дабы убедиться что там есть смазка

Начало не плохое

смазка есть

количество смазки наглядно

Ради интереса проверяем и другую сторону

Далее очищаем и смазываем отверстие в поворотном кулаке, после чего берем наш съемник, что должно получится Со внутренней стороны ставится наша большая втулка, снаружи шайба которая давит на НАРУЖНОЕ кольцо подшипника и все это опять же стягивается болтом

Запрессовка подшипника

крутим крутим, пока наш подшипник не упрется во внутренне кольцо

Подшипник сел

Ставим стопорное кольцо

Установка стопорного кольца

ну теперь можно и ступицу запрессовывать

Перед запрессовкой ступицы проверяем еще раз поставили ли мы пыльник на ступицу и стоит ли стопорное кольцо на подшипнике, иначе подшипник не прощает ошибок)))

При запрессовке ступицы используется все тот же съемник, со внутренней стороны шайба опирается на ВНУТРЕННЕЕ кольцо подшипника, с наружной стороны шайбой давим на ступицу и все тот же болт между, тянем пока не упрется.

Ну вот и все основные детали процесса, надеюсь ничего не забыл) собираем все в обратной последовательности

Прошу прощения, что много текста, может где то что то не понятно написал, спрашивайте, постараюсь ответить)

Очень надеюсь, что данная запись кому то будет полезна.

Как проверить ступицу заднего колеса

Давайте сперва узнаем, по каким признакам можно установить, что деталь доживает свои последние дни:

• Если ступичная деталь пришла в негодность, то из-под шины во время движения будет раздаваться характерный скрежещущий звук. Этот «симптом» является основным, а с помощью него можно практически со 100% вероятностью установить наличие неисправности.
• Во время поворота шина притормаживает движение и/или нагревается сильнее, чем обычно. В некоторых случаях во время поворота также могут раздаваться цокающие щелчки.

Если у вас появилось подозрение на поломку, то необходимо выполнить проверку. Для этого поместите маховик на домкрат и проверните его — если во время вращения появится металлический скрежещущий звук, то в таком случае нужно обязательно сделать замену, поскольку в противном случае такая поломка может вывести машину из строя прямо во время движения.

Ступица и подшипник ВАЗ 2108 – самостоятельная замена

• Подготовка замены ступицы или ее подшипника
• Меняем подшипник ступицы «восьмерки»
• Установка и сборка ступицы

Замена подшипника ступицы или ее самой неизбежна. Причина проста – это детали, которые со временем изнашиваются, как бы аккуратно вы не эксплуатировали автомобиль. Ступица ВАЗ 2108 меньше подвержена износу, чем подшипник, но и она не вечна. Чтобы заменить тот или иной элемент, можно обратиться на СТО, но процесс не так сложен, если соблюдать описанную ниже технологию, все можно сделать самостоятельно. В сущности, поменять подшипник ступицы 2108 несколько проще, чем саму ступицу в сборе, но технология практически не отличается.

Подготовка замены ступицы или ее подшипника

Замена переднего подшипника на ВАЗ 2108

Любой технологический процесс ремонта автомобиля начинается с диагностики и определения неисправности, изучения мануала, подготовке запчастей и инструментов для ремонта. Первое, что нужно, это следующие инструменты:

• домкрат;
• съемники или куски металлической трубы диаметром 3 и 6 см;
• пассатижи;
• гаечные ключи на 12 и 30.

Обратите внимание, что подшипник, размеры которого должны составлять: наружный и внутренний диаметра 60 и 30 мм, высота – 37 мм, должен быть качественным, так как на рынке много азиатского ширпотреба. Точно так же нужно подходить к выбору самой ступицы – лучше один раз приобрести качественную деталь, что впоследствии постоянно ставить авто «на прикол»

Пошаговая процедура снятия ступицы

• Подбираемся к ступице – фиксируем автомобиль «ручником» (стояночным тормозом), подкладываем под колеса башмаки и ослабляем колесные болты.
• Затем поднимаем домкратом ту сторону, где будем проводить работу, полностью откручиваем и снимаем колесо.
• Если меняется подшипник или ступица заднего колеса ваз 2108, нужно будет снимать барабан.
• Если переднего – тормозной диск.
• Для этого откручиваем направляющие и пытаемся их снять. Если это не получается – придется сбивать.
• Для снятия барабана нужна деревянная проставка (подойдет любой кусок бруска или доски), которой нужно обстучать его с внутренней стороны.
• Если работа проводится с передними колесами, меняется подшипник передней ступицы 2108 или сама ступица переднего колеса ваз 2108, сначала снимаем суппорт и подвешиваем его к рычагу с помощью обычной проволоки.
• Когда есть доступ к ступице, снимаем ее. Если есть съемник – сделать это несложно, но если его нет – придется действовать дедовским способом. Прикручиваем колесо его наружной стороной к ступице (иначе оно не поместится в колесную арку) и несколько раз дергаем на себя.
• Когда она снята, ставится новая передняя или задняя ступица ваз 2108, а при необходимости меняется подшипник.

Меняем подшипник ступицы «восьмерки»

Замена шруса и подшипника ступицы ВАЗ

После того как ступица снята, нужно:

выпрессовать или выбить подшипник

Неважно, меняете ли вы подшипник задней ступицы ваз 2108 или передний – процесс один и тот же. Нужно снять с него стопор и пыльник с помощью пассатижей, после чего аккуратно выбить или выпрессовать (что предпочтительнее) подшипник.
посадочное место на ступице обрабатываем смазкой,
после чего устанавливаем новый подшипник

Если нет возможности запрессовать его, придется забить трубой диаметром 6 см, по диаметру внешней обоймы.
затем устанавливаем пыльник и стопор (желательно новые).

Когда подшипник плотно засажен, переходим к установки ступицы обратно.

Установка и сборка ступицы

Для установки ступицы нужно набить подшипник с помощью проставки или трубы диаметром 3 см, по диаметру внутренней обоймы. Потом, когда ступица полностью встала на поворотный кулак, устанавливаем новую (преимущественно) контргайку и загибаем лепестки. Дальше все делаем в обратном порядке – если была заменена задняя ступица 2108 или ее подшипник, устанавливаем на место барабан и фиксируем его.

Если был заменен подшипник или ступица передняя ВАЗ 2108 – устанавливаем и фиксируем диск, суппорт. Бывает, что суппорт сложно одевается на диск – отжимаем тормозные колодки плоской отверткой (после этого нужно будет несколько раз нажать на педаль тормоза, чтобы они встали на место). Дальше собираем колесо, как и в случае с задней ступицей.

На первый взгляд покажется, что замена подшипника или самой ступицы ваз 2108 – хлопотное дело, но это не так. если следовать процедуре, все можно сделать в течение нескольких часов. При этом вы сэкономите приличную сумму. Единственное, что нужно помнить – вы ремонтируете свое авто, поэтому работать спустя рукава нельзя. Относясь к работе серьезно и аккуратно можно установить новый подшипник или ступицу не хуже, чем на фирменной станции техобслуживания.

голоса

Рейтинг статьи

Полезные советы

Выполняя следующие рекомендации, вы обеспечите более длительное использование новых подшипников:

• заменяя испорченную деталь, поставьте новую на оба передних колеса, так вся система будет работать стабильнее (после процедуры проверяют развал-схождение);
• подшипник охлаждают перед использованием, а поворотный механизм, наоборот, нагревают, это позволит провести прессовку с минимальными трудозатратами;
• старайтесь покупать новые запчасти в магазинах с хорошей репутацией, имеющих необходимые сертификаты соответствия и прочие документы, подтверждающие качество реализуемой продукции.

Подшипник ступицы ВАЗ Лада 2108 СПЗ-4 передней 256907

Совпадение по номеру
Автоваз	21083103020	Подшипник ступицы LADA 2108-15/1117-19 Калина/ Priora переднего колеса (Вологда) 256907AKE12.P6Q6/L2	Искать
SS20	21083103020	Ремкомплект ступицы ВАЗ 2108-2115, 1117-1119 КАЛИНА передней (ПОЛНЫЙ К-КТ для монтажа) «SS20″**	Искать
Спз	21083103020	Под-к ступ ВАЗ 2108-12 пер. DAEWOO NEXA 8кл VW Golf 1 2 Jeta Caddy пер САМАРА 256907	Искать
Hofer	21083103020	Подшипник передней ступицы ВАЗ 2108 HOFER HF 301 046	Искать
Skf	21083103020	Подшипник ступицы передней ВАЗ-2108 SKF (VKBC 20012)	Искать
Npa	21083103020	Подшипник ступицы перед. 2108-3103020 NP31013	Искать
Россия	21083103020	256907 (2108-3103020, 532066DA) — Подшипник ступицы передней ВАЗ	Искать
СПЗ-4	21083103020	Подшипник передней ступицы 256907 (СПЗ-4), ВАЗ 2108	Искать
Andycar	21083103020	Подшипник ступицы 2108 (256907) передний «ANDYCAR» (309726B) (Чехия)	Искать
Oberkraft	21083103020	Подшипник ступицы передней ВАЗ-2108/ задней М-2141 256907 (Oberkraft) KT100501	Искать
Pilenga	21083103020	А/з_Подшипник ступицы ВАЗ-2108 передней,М-2141 задней PILENGA	Искать
Fag	21083103020	Подшипник CTупицы перед. 532066 21083103020	Искать
Finwhale	21083103020	Подшипник ступицы передней ВАЗ-2108/ задней М-2141 256907/309726 DA (Finwhale) HB311	Искать
Kroner	21083103020	Подшипник передней ступицы 2108-12 АТТ(ATT1108)	Искать
Master-Sport	21083103020	Подшипник ступицы 2108-15, Приора передний УСИЛЕННЫЙ Sport Klass 2108-3103020-SP-PCS-MS	Искать
Pk Top	21083103020	Ремкомплект ступицы переднего колеса 2108	Искать
Аксессуары	21083103020	ПодшипникPступицыP2108Pпередний,2141PзаднийPKRAFT	Искать
Тольятти	21083103020	Подшипник ступицы передний 2108 KRAFT	Искать
Craft	21083103020	Подшипник ступицы 2108 передний 256907 (2108-3103020)	Искать
Trialli	21083103020	Подшипник ступицы передней ВАЗ-2108/ задней М-2141 рем.к-т (TRIALLI) CS745	Искать

autopiter.ru

Сыверловка и разболтовка дисков ВАЗ

Разболтовка колес на ВАЗ 2107

Конструкция семерки предполагает сверловку колес 4×98, где цифра 4 указывает на количество болтов, а 98 обозначает диаметр отверстий на дисковой конструкции.

На многих иномарках применяется разболтовка со схожими параметрами – 4×100. В первой ситуации дистанция межу центровочными болтами составляет 69,3 мм, а во втором случае – 70,7 мм. Погрешность составляет 1,4 мм и при этом не дает возможности выполнить плотную фиксацию нестандартного диска.

Кроме того, установка автодиска с нестандартными параметрами может привести к деформации элементов, а именно крепежных отверстий и болтов.

Существуют и другие методы крепления дисков 100×4 на семерку. К примеру, можно использовать удлиненные болты, переходные кольца, шпильки и эксцентрики. Однако эти детали в конечном итоге могут усложнить или ухудшить крепление колесного изделия.

Поэтому рекомендуется устанавливать стандартные автодиски и покрышки, чтобы не привести к разбалансировке колеса и вибрации во время движения.

Диски на ВАЗ 2107 устанавливаются 13-дюймовые штампованные диски или аналоги с идентичными параметрами. Покрышки имеют размеры 175/70/R13.

Параметры шины	Размеры дисков	Разболтовка	Ширина	Вылет	Центровочное отверстие
175/70/R13	13”	4×98	5.0J	ET 29	DIA 60.1

Номинальное давление в покрышках «семерки» напрямую зависит от типоразмеров резины:

175/70/R13 – 1,9 задние, 1,6 передние колеса;

165/80/R13 – 2,0 задние, 1,7 передние.

Разболтовка колес на модели 2106

Для шестерки разболтовка колес составляет 4×98. Что касается заводских габаритов дисков, то:

• стандартная ширина составляет 5.0J,
• центровочное отверстие 58,5 мм,
• вылет ET

Размерность покрышек на шестерку – 175/70/R13.

В качестве рестайлинга можно установить колеса 185/60/14, 195/50/R15.

Параметры автошины	Заводская разболтовка	Нестандартные параметры диска
155/R13/ 82Q	4×98	4.5Jx13 ET37
175/70/R13 82 S	4×98	5Jx13 ET29
175/70/R13 82T	4×98	5.5Jx13 ET32
175/65/R14 82S	4×98	5.5Jx14 ET29

Сверловка на модели ВАЗ 2109

Автомобиль ВАЗ 2109, «девятка», имеет заводские параметры разболтовки автодисков 4×98. В заводской комплектации устанавливались шины 175/70/R13 и 13-дюймовые диски.

Размеры автошин	Размеры дисков	Разболтовка	Вылет	Центровочное отверстие
175/70/R13	13	4×98 5Jx13	ET29	58,6
175/65/R14	14	4×98 5.5Jx14	ET29	58,6
195/50/R15	15	4×98 6.5Jx15	ET32	58,6
205/45/R16	16	4×98 7Jx16	ET34	58,6

Разболтовка колес на ВАЗ 2110

На десятой вазовской модели устанавливаются заводские штампованные колесные диски на 13 дюймов и покрышки 175/70/R13. Также выпускались комплектации десятки с литьем на 14 дюймов и резиной 175/65/R14.

Что касается размеров заводских дисков ВАЗ, то ширина составляет 5,0-5,5J, сверловка 4×98, как и на других моделях, центровочное отверстие 58,5 мм и вылет ET 37-40.

Сверловка на 2111

Лада универсал 2111 оснащалась заводскими дисками на 13 или 14 дюймов в зависимости от комплектации автомобиля. Можно было использовать оба варианта.

Размеры покрышек: 175/70/R13, 175/65/R14, диска: ширина 5,0J, сверловка 4×98, центровочное отверстие 58,6 мм, вылет ET40.

Сверловка на модели ВАЗ 2114

Автомобили Лада Самара 2113, 2114 оборудовались заводскими штампами со сверловкой 4×98.

Что касается автодисков, то вылет составлял ET40, ширина 5,0 J и центровочное отверстие 58,5 мм. Колеса 175/70/R13.

Сверловка на модели ВАЗ 2115

Пятнадцатая модель Лада 2115 оборудуется заводскими штамповками с размерами 13 и 14 дюймов, и сверловкой 4×98.

Размер дисков	Параметры шин	Сверловка	Вылет	Центровочное отверстие
13	175/70/R13	5.0J 4×98	ET40	58.5
14	175/65/R13	5.5J 4×98	ET37	58.5

В качестве рестайлинг-варианта можно использовать автомобильные покрышки:

205/45/R16;

195/50/R15;

185/60/R14.

Сверловка на модели ВАЗ 2121

Первый российский внедорожник Нива от компании ВАЗ или же Лада 4×4 оборудуется стальными заводскими дисками на 16 дюймов и покрышками с размерами 175/80/R16 и 185/75/R16.

Дисковые размеры: вылет ET40, сверловка 5×139.7, центровочное отверстие 98,6 мм и ширина 6.5J.

Разболтовка колес на автомобиле Нива Шевроле

Российский внедорожник Niva Chevrolet оснащен заводскими колесными автодисками на 15 и 16 дюймов с параметрами сверловки 5×139.7, с вылетом ET40-48, центровкой 98,6 мм и шириной 6-6.5J.

Размеры колес: 205/75/R15 и 215/65/R16.

Какие выбрать диски?

Диски колес выполняют следующие важные функции:

• передача крутящего момента;
• герметизация шины по внутреннему периметру касания;
• точное размещение колеса относительно подвески и кузова.

1.Расшифровка характеристик резины

Прежде всего надо разобраться, как расшифровать характеристики резины, которые обычно наносят на боковую поверхность покрышки. Обычно размер обозначается 175/70 R13. Из этой записи следует, что ширина шины равна 175 мм; 70 — высота профиля покрышки (% от ширины). В настоящем примере высота профиля определяется так: 175х0,7=122,5 мм.

Переведем диаметр в общую размерность: d=13х25,4=330 мм. В результате наружный диаметр шины составит: D=330+122,5х2=575 мм.

Для дисков на 14″ основные размеры могут быть следующими: 185/60 R14 и 175/65 R14.

2.Особенности применения широких и узких колес

Каждый размер имеет свои преимущества и недостатки. Более широкая шина увеличивает пятно сцепления с дорожным полотном. В результате улучшается торможение и машина становится более управляемой. Если применять легкосплавный диск, то колесо становится значительно легче. Автомобиль идет устойчивей на прямой, но в поворот «ныряет» хуже. Чем шире шина, тем больше вероятность, что она будет аквапланировать на скоростной трассе.

Зимой широкая шина хуже продавливает тонкий слой снега или воды, что ухудшает сцепление с дорогой. Высокая шина лучше сглаживает удары от неровностей дороги, но при резком повороте на большой скорости может произойти ее «надлом». Она складывается вбок или соскакивает с диска. Диск также может коснуться асфальта и это создает опасность опрокидывания.

Применение дисков размером в 15″ запрещено производителем и автомобиль может не пройти технический осмотр. Если используются такие диски для ваз 2109, размеры колес рекомендуются шириной в 185 мм и в 195 мм. В последнем случае широкая шина уже начинает задевать за арку. Для широкого диска требуется увеличить его вылет, что приводит к перегрузке и быстрому выходу из строя подшипника.

Три способа, как снять и заменить ступичный подшипник ВАЗ 2110

Рассмотрим 3 варианта когда требуется замена передних ступичных подшипников ваз 2110.

Способ №1. Суть заключается в замене подшипника ступицы с применением съемника, без удаления поворотного кулака (без снятия стойки). Плюсом такой замены является отсутствие нужды ослаблять крепления развала. Работать лучшего всего на подъемнике либо на смотровой яме. Неудобство заключается в выбивании ступицы и последующей выпрессовке. Вы рискуете испортить подшипник еще до замены.

Процесс замены этим методом, после выполнения операций 1-4, изложенных выше:

1. Съемником вынимаем подшипник из узла

Этим же съемником запрессовываем новую деталь обратно в ступицу
Собираем все в обратном порядке (в начале статьи).

Способ №2. Является наиболее трудоемким. Подходит при невозможности замены методом №1, или в том случае если вы хотите выполнить полноценный ремонт «ходовки».

1. Снимаем наконечник у рулевой тяги, открутить все гайки, необходимые для прикрепления к кузову.
2. Установить стойку в тиски
3. Поменять подшипник ступицы переднего колеса на снятой стойке автомобиля
4. Собираем всё в обратном порядке (в начале статьи)

Способ №3. Намного легче метода №2, так как обходимся без съёмника, но есть затруднение при его выполнении, а именно, дальнейшие проблемы с регулировкой развала при сборке (в предыдущем способе не снимали стойку).

До того, как открутить поворотный механизм, необходимо установить две метки. На одной из них отмечаем мелом расположение регулировочного болта по отношению к стойке ступицы. Второй меткой зафиксировать положение поворотного кулака по отношению к стойке. В сборке конструкции ориентироваться по меткам.

1. Демонтируем кулак и снимаем ступицу полностью
2. Вынимаем стопорное колечко
3. Переходим на тиски, где выпрессовываем старый п/ш
4. Отчищаем ступицу внутри от смазки и грязи
5. Монтируем новый подшипник в тисках с помощью молотка и оправки или съемника
6. Собираем узел в обратном порядке (см. пункты 1-4 в начале статьи)

Снять подшипник со ступицы цапфы попробуйте при помощи зубила и молотка нанесением точечных ударов. Возможно демонтировать подшипник используя съемник с серединным резьбовым штоком и 2-3 лапками. Лапки крепят за старую обойму ступицы, а шток упрется в цапфу.

Размер подшипника передней ступицы Ваз 2108

Любая запасная часть современного автомобиля должна быть безукоризненно подобрана под посадочные и технологические размеры. К большому сожалению, производитель не всегда учитывает особенности применения материалов в запасных частях, что сказывается на их сроке службы, надежности, в конце концов, безопасности движения

Ходовая часть автомобиля подвержена огромным нагрузкам, поэтому не уделять внимание соответствию заводских размеров с заменяемыми, просто нельзя

Размер подшипника передней ступицы ВАЗ 2108

Если браться за этот вопрос конкретнее, то ходовая часть автомобилей популярных моделей и марок чаще всего страдает от некачественных запасных частей. Сначала рассмотрим эту проблему на примере подшипника передней ступицы ВАЗ 2108.

Казалось бы, ничего сложного нет — у ступицы есть свои стандартные размеры, которым должен соответствовать роликовый подшипник:

внутренний диаметр — 34 мм; наружный диаметр — 64 мм; ширина подшипника — 37 мм.

Только по этим параметрам уже можно подобрать подшипник, которых отечественные заводы выпускают тысячами. Производители из Китая активно в этом помогают, предоставляя продукцию не самого лучшего качества, которая не выдерживает никакой критики. Ни марка стали, ни количество шариков ни динамические показатели таких подшипников не соответствуют стандартам. Встречаются подшипники вообще без маркировки, и находятся особо рачительные владельцы, которые их покупают. Такие подшипники сгорают за 1000 км и рассыпаются просто на ходу.

Особенности выбора подшипника ступицы ВАЗ 2108

Естественно, что мы не сможем проверить динамическую нагрузку на обоймах подшипника и на каждом его шарике. Но нужно запомнить, как Отче Наш, что:

• подшипник ступицы ВАЗ 2108 имеет маркировку 25 69 07;
• по международной системе маркировки он обозначается 53 20 66 DA;
• подшипник имеет массу 0,445 кг;
• диаметр шарика — 9,525 мм;
• количество шариков — 28.

Сложность выбора подшипников состоит в том, что это не расходная деталь, и меняется она не так часто, как поршневые кольца, или сайлент-блоки. Поэтому некоторые производители не утруждают себя изготовить даже человеческую упаковку. Кроме того, подшипник, применяемый в ступице переднего колеса ВАЗ 2108 — необслуживаемый, а это значит:

• подшипник не требует смазки;
• не требует преднатяга;
• не требует регулировок при установке и эксплуатации;
• должен иметь очень высокий ресурс.

Конструкция ступичных подшипников для ВАЗ 2108

Все автомобили ВАЗ комплектуются только тремя видами ступичных подшипников — подшипники ступицы переднеприводных автомобилей ВАЗ, подшипники ступицы задних колес, и подшипники ступиц автомобилей Калина и Гранта, которые отличаются меньшими размерами.

Все подшипники ВАЗ относятся к типу HUB-1, а этот тип характеризует конструкция и особенности установки. Подшипник имеет двухрядную конструкцию, представляет вид шариковых радиально-упорных подшипников с закрытыми рабочими поверхностями и не имеет фланцев для крепления к ступице.

Производители и цены подшипников ступицы ВАЗ

Эти подшипники относят к среднему ценовому сегменту, поэтому спрос на них очень высок. Из-за этого часто можно встретить подделки, о которых мы упомянули. Тем не менее, переход завода ВАЗ на подшипники такого типа, вместо роликовых, старого образца, позволил выбирать подшипники не только отечественного производства, но и многих других зарубежных заводов.

Основная процентная доля подшипников, применяемых на автомобилях ВАЗ, лежит на отечественном производителе, среди которых можно выделить несколько заводов:

1. Саратовский подшипниковый завод (SPZ) — 28%.
2. «Волжский стандарт» — 2%.
3. Самарский завод СПЗ9 — 8%.
4. «Лада Имидж» — 7%.
5. Вологодский подшипниковый завод VBF — 4%.

Отметим только, что «Лада Имидж» поставляет продукцию на конвейер завода непосредственно, а СПЗ имеет наибольшую долю на рынке запасных частей. По качеству изготовления ничего конкретного сказать нельзя, потому что на каждом заводе могут быть сбои, но даже если подшипник оказался некачественным, предприятие должно его заменить. Цены на подшипники передних ступиц ВАЗ 2108 редко превышают 250 рублей за штуку, а импортные модели могут стоить немного дороже, но и качество у них соответствующее.

Так, подшипники Kraft, SCT, Trialli, LGR могут стоить порядка 300-350 рублей, но это производители с мировым именем, и на качество подшипника можно рассчитывать однозначно. Выбирайте правильные подшипники, и пусть ваша восьмерка уверенно катится вперед!

Размеры штатных дисков

Основные технические характеристики колесных дисков любого автомобиля, в том числе и ВАЗ-2109, выражаются следующими параметрами:

• Диаметр. Имеется в виду размер именно диска в дюймах, без учета шины.
• Ширина обода – размер посадочного места для шины в дюймах.
• Размер центрального отверстия под ступицу.
• Разболтовка – параметр, указывающий на количество отверстий и величину диаметра окружности, объединяющей их центральные точки.
• Вылет – расстояние между крепежной поверхностью ступицы и воображаемой плоскостью, проходящей вертикально через среднюю окружность диска.

У ВАЗ-2109 два параметра были всегда одинаковы:

1. Центральное отверстие – 58,5 мм.
2. Разболтовка – 4х98.

Диски изготавливаются в трех вариантах: R13, R14 и R15. Остальные заводские параметры с учетом соответствующих шин указаны в таблице.

Диаметр диска, в дюймах	Ширина обода, в дюймах	Величина вылета,	Параметры шин, в мм
в мм
13	5	35-38	165/70 155/75
5.5	35-38	185/65 175/70
14	4	45	135/80
5.5	35-43	175/65 165/65
6	35-40	185/60 175/65
15	6	30	185/55
6.5	30	195/55 195/50
6.5	35	205/50 195/50
7	35	205/50 195/50

Несколько советов автомобилисту

• Понять, что передняя ступица колеса ВАЗ 2110 неисправна довольно просто. Во время движения машины вы будете то и дело слышать скрежет, гул и стук.
• Чтобы сход-развал остался после замены в норме, производите замену без откручивания развальных болтов.
• Завод-изготовитель рекомендует автовладельцам менять составляющие ступицы переднего колеса на 55 000 км пробега.

Как вы уже убедились, ремонт своими руками — это просто. Такой ремонт возможно придется делать каждый год, потому что дороги в стране оставляют желать лучшего. Но самостоятельное обслуживание обойдется в разы дешевле, чем в том случае если обратиться за услугой к мастеру СТО. Если заранее подготовиться и делать все работу последовательно, учитывая каждый шаг, замена не займёт много времени. Вы ничем не рискуете, стоимость детали не так уж и высока

Но столь простая работа предусматривает множество нюансов, которые важно учесть

Zamena-Podshipnikov.ru ВАШ ПОМОЩНИК ПО РЕМОНТУ АВТОМОБИЛЯ Сайт поможет начинающим автомобилистам, и не только, производить замену любого подшипника вашего авто, не обращаясь в автосервис. Это сэкономит много времени и денег. C нашим сайтом произвести правильный ремонт своими руками не составит ни какого труда. 2016-2017 Zamena-Podshipnikov.ru — Замена подшипников на вашем автомобиле своими руками. Подробные мануалы, профессиональные статьи и видео инструкции

Почта для обратной связи: zamena-podshipnikoff@yandex.ru Копирование материалов запрещено, или только с активной ссылкой на сайт. Все статьи защищены авторским правом и добавлены в «Оригинальные тексты» Яндекса. Политика конфиденциальности Пользовательское соглашение
