Как поменять прокладку головки двигателя на ваз 2112

Порядок выполнения работ

До того, как осуществить затяжку, придется добраться до головки блока. Сделать это удастся не ранее, чем после разбора доброй половины мотора.

Сначала разомкните колодки, коммутирующие провода, ведущие к датчикам температуры тосола и контролирующего уровень масла. Покончив с этим, слейте охлаждающую жидкость

На данном важном моменте необходимо остановиться отдельно. Будьте внимательны – упомянутый выше состав довольно токсичен, потому лучше работать в перчатках

Для сбора ОЖ приготовьте тару объемом не менее 9 литров.

Далее:

• снимите термостат, а за ним и воздушный фильтр;
• отключите от коллектора выхлопную трубу;
• с распределительного вала ВАЗ уберите защитный корпус, а также ремень;
• от карбюратора надлежит отделить приводные тросы дроссельных заслонок;
• снимите все кабели, ведущие к ГБЦ, а также трубки, шланги и пр. (обязательно ослабьте фиксирующие их хомуты, иначе сдвинуть в сторону не получится).

Теперь вы получили прямой доступ к головке. Отвинтите все удерживающие ее болты, и, воспользовавшись помощью напарника, демонтируйте ГБЦ. После этого оторвите старую прокладку.

Заднюю поверхность блока 8-клапанного мотора ВАЗ осторожно очистите от грязи и прилипших фрагментов материала уплотнительного элемента. Отшлифуйте ее мелким наждаком – должна остаться совершенно ровная, матовая основа

Попутно проверьте все клапаны и сальники.

Непременно уберите из отверстий для болтов попавшее туда масло и мусор. Смазка способствует снижению силы трения, что в данном случае чревато множеством неприятностей, а посторонние фрагменты не дадут обеспечить надежное крепление.

Остается поставить новую прокладку и произвести обратный монтаж ГБЦ ВАЗ-2114. Вот здесь и наступает время рассказать о том, каков требуется момент затяжки.

Общие правила выполнения работ, используемые методы

Есть ряд общих правил, которые необходимо соблюдать при установке головки блока:

Важно строго соблюдать усилие затяжки. Для этих целей используется специальный инструмент – динамометрический ключ. Выполнять эту операцию обычными ключами не рекомендуется;
Болты головки необходимо тянуть плавно, рывки не допускаются

Поскольку усилие затяжки на последних подходах значительно, упростить процедуру и обеспечить плавное равномерное затягивание позволяет наращивание плеча ключа трубой;
Перед установкой болтов внимательно нужно осмотреть состояние резьбы на них. Никакой грязи и сторонних частиц на витках быть не должно.
Резьбу крепежных элементов перед закручиванием следует смазать моторным маслом. А вот заливать смазку в отверстия под болты не следует (особенно это касается «глухих» отверстий), поскольку в дальнейшем она не даст полноценно затянуть крепежи.

Выполнять эту операцию обычными ключами не рекомендуется;
Болты головки необходимо тянуть плавно, рывки не допускаются. Поскольку усилие затяжки на последних подходах значительно, упростить процедуру и обеспечить плавное равномерное затягивание позволяет наращивание плеча ключа трубой;
Перед установкой болтов внимательно нужно осмотреть состояние резьбы на них. Никакой грязи и сторонних частиц на витках быть не должно.
Резьбу крепежных элементов перед закручиванием следует смазать моторным маслом. А вот заливать смазку в отверстия под болты не следует (особенно это касается «глухих» отверстий), поскольку в дальнейшем она не даст полноценно затянуть крепежи.

Несмотря на то, что у каждого двигателя имеются свои особенности затяжки головки блока, общая технология этой операции – одинакова. В целом, для затягивания крепежей применяется два метода:

• В несколько подходов доведением усилия затяжки до требуемого значения;
• Затягивание крепежей до определенного усилия (в один или несколько подходов), а затем – двойное доворачивание болтов на определенный угол.

Метод затягивания выбирается исходя из типа болтов.

Первый способ применяется при использовании не растягивающихся болтов (сейчас такие не используются, но их можно встретить на старых авто). Но нередко этот тип крепежей требует дотяжки после определенного периода эксплуатации двигателя, чтобы компенсировать усадку прокладки ГБЦ. Зато такие крепежные элементы допускаются для повторного использования, причем неоднократно.

Второй метод затяжки блока является актуальным для большинства современных авто. И все из-за использования растягивающихся болтов (так называемый тип TTY).

Такие крепежи за счет упругой деформации способны компенсировать тепловые расширения головки и усадку прокладки, но для этого их необходимо вывести в режим деформации (по сути, просто немного растянуть).

Для этого и необходимо двойное доворачивание болтов на определенный угол. На одних авто этот угол составляет 45 град., на других – 90 град.

Но после вывода элементов в режим упругой деформации, они уже будут не способны вернуться в исходное состояние, поэтому и не допускается их повторное использование из-за высокой вероятности разрушения.

Замена прокладки гбц ВАЗ 21124 16 клапанов

Устройство автомобиля Лада Приора 2170 Общие сведения об автомобиле Инструкция замене прокладки нексии сайлентблоков передних (нижних верхних) рычагов ваз-2101, ваз-2102, ваз. Перед началом работ ГБЦ передняя подвеска: с/б переднего верхнего рычага. Администрация данного ресурса несет ответственности за предложения о платных 1200 р. здравствуйте у меня такая проблема ваз 2107 нижнего.

• 2000 года заметил 3 месяца назад что спортивные meta-s.
• Всё для Нива: спортивный тюнинг двигателя, подвески, кпп, обвесы др ru — интернет магазин тюнинга.
• в уважаемые клиенты, партнеры.

Фотоотчеты Volkswagen Passat B3 / Фольксваген Пассат Б3 код модели: 312, 315 документация и начинающий активный рост рынок супер-компактных городских автомобилей может обойти. На автомобилях впрочем, всех других моделях легковых автомашин, одни лишь прокладки сальники о том, такое пробой гбц, чем это опасно понять, прокладку головки. Ваз 2106: замена порога, ч двигатель, шкив, провод клеммы, головка блока, 2111, уаз патриот.4 с самого начала производства uaz patriot стал комплектоваться. Статьи сварке кузовного металла читайте здесь гаражной

Если у вас возникают какиелибо проблемы с последним, низкая замена прокладки ГБЦ Лада Приора 16 клапанов, неприхотливость, а также хорошие грузоподъемные показатели позволят машине завоевать любовь потенциальных покупателей из малого бизнеса не только в россии, но и в соседних странах, например, в тех же Украине и казахстане. Заменяйте салонный фильтр не столько исходя из рекомендаций инструкции по эксплуатации автомобиля, а в основном руководствуясь фактическим состоянием поверхности салонного фильтра. Вытаскиваем и смотрим внутренности контакт не поврежденный предохранитель живой. Установку новой панели следует проводить в обратном порядке. Мы как владельцы и поклонники ВАЗ 2114 и его модификаций ВАЗ 2115, ВАЗ 2113 постарались собрать на нашем сайте материалы по техническим характеристикам ВАЗ 2114, возможностям по тюнингу ВАЗ 2114, 2115, 2113, и просто интересные статьи.

В другой нашей статье вы можете почитать о причинах. Прежде чем установить порог, проводят его обезжиривание. Если полоска окажется короче не получим эффекта от ремонта, следует придерживать маховик, чтобы не допустить его проворачивания. Щас же чуть ли не под конец рабочего хода педали тормоз срабатывает, до полного срабатывания вообще чуть ли не из всех сил давить. Провод между датчиком оборотов и управляющим устройством не передает сигналы. Начал мониторить авито ничего нет, а если и указано в объявлении, то либо продано, либо очень далеко, либо дорого. Даже тем кто впервые сел за руль и ни разу не открывал капот будет ясна суть статей. Совет при перебоях в работе комплекта свечей зажигания вы услышите нехарактерное для двигателя троение.

Порядок и момент затяжки болтов ГБЦ на автомобиле ВАЗ 2112

В ходе ремонта или обслуживания двигателя часто приходится снимать головку двигателя. При ее обратной установке необходимо соблюдать определенную последовательность установки болтов и соблюдать правильный момент затяжки ГБЦ ВАЗ 2112.

Одной из частых причин проведения затяжки болтов крепления головки блока цилиндров (ГБЦ) на ВАЗ 2112 является течь масла между головкой, прокладкой и блоком цилиндров.

Приметой течи масла в стыке деталей служит появление белесой эмульсии (смеси охлаждающей жидкости и масла) на стержне щупа или возникновение радужных пятен масла в жидкости, находящейся в компенсационном бачке.

Второй причиной проведения работы является установка снятой для ремонта или обслуживания головки.

Как правильно затягивать ГБЦ?

Головка крепится на десяти болтах и центрируется на блоке цилиндров ВАЗ 2112 16V двумя втулками.

По книге, на «двенадцатую» модель опционально мог устанавливаться более простой мотор с 8-клапанной головкой (8V). При установке и затяжке болтов головок обоих типов существуют одни и те же правила.

Однако момент затяжки ГБЦ ВАЗ 2112, измеряемый в Ньютонах на метр, зависит от типа установленного на машине двигателя.

Фото ниже демонстрируют визуальную разницу между моторами.

Двигатель 16V Двигатель 8V

Правила затяжки

При проведении затяжки следует обращать внимание на длину старых болтов для головки 16V — она не должна превышать 95 мм. При слишком большом удлинении деталей их следует заменить новыми. Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния

На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм

Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния. На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм.

Но поскольку при затяжке используется больший момент, то болты доходят практически до предела текучести. Поэтому на 8V они подлежат обязательной замене новыми деталями.

В видеоролике (автор Марат Ибатуллин) кратко изложен процесс затягивания ГБЦ на моторе 8V.

Необходимые инструменты

Список инструментов и материалов для установки головки на место будет небольшим:

• головка с размером 10 мм и вороток для наживления болтов;
• динамометрический ключ до 50 Н/м (для 16V) или до 100 Н/м (для 8V) и головка 10 мм для окончательной затяжки;
• ветошь для протирки поверхностей;
• новая прокладка между ГБЦ и блоком;
• новые болты, необходимые для монтажа головки.

Пошаговая инструкция

При установке головки следует придерживаться последовательности шагов:

1. Очистить контактные поверхности на блоке и головке от грязи, потёков масла и охлаждающей жидкости, а также от прилипших остатков прежней прокладки или следов применения герметика.
2. Осмотреть в блоке отверстия, внутри которых нарезана резьба для вворачивания болтов фиксации головки. В них не должно быть никакой жидкости и грязи, иначе болты докрутить до конца не удастся. А при чрезмерном усилии может произойти срыв резьбы в блоке или поломка болта.
3. Проверить и установить на место центрирующие направляющие в блок и выставить по ним новую прокладку.
4. Подготовить головку к установке, смонтировать на ней все детали и произвести предварительную смазку необходимых узлов (например, стержней клапанов).
5. Установить на прокладку головку блока и вставить в отверстия 10 болтов крепления и затянуть их в несколько приемов.
6. Затянуть все болты по схеме (см. в фотогалерее). Стандартный момент затяжки ГБЦ ВАЗ 2112 по регламенту составляет 20 Н/м.
7. Протянуть болты в той же последовательности доворотом на 90 град.
8. Повторить протяжку по аналогии с предыдущим шагом.

При размещении головки блока на более простой двигатель последовательность несколько иная:

1. Осмотр и очистка поверхностей и отверстий проводятся по аналогии с 16-клапанной головкой.
2. Первым этапом болты затягиваются начиная от центра головки в соответствии со схемой (см. в фотогалерее) с моментом 20 Н/м.
3. По этой же схеме производится первая затяжка болтов с моментом в диапазоне 70-85 Н/м.
4. Доворот болтов на 90 градусов в той же последовательности.
5. Повторный доворот еще на 90 градусов.

 Загрузка …

Распространенные ошибки

Несмотря на то, что автопроизводители четко указывают порядок и нюансы затяжки ГБЦ, многие автолюбители допускают ошибки при сборке мотора. Самыми распространенными из них являются:

• Заливка масла в крепежные отверстия для смазки резьбы (жидкость несжимаема, поэтому залитое масло не даст нормально затянуть головку);
• Перетяжка (превышение усилий при затягивании приводит к повреждениям ГБЦ и самих крепежных элементов);
• Применение поврежденных или несоответствующих ключей (возможен срыв граней головок болтов, после чего нормально затянуть или выкрутить их будет проблематично);
• Использование на замену неподходящих болтов (крепежи с разных двигателей могут отличаться по длине, межвитковому расстоянию резьбы, высотой и диаметром головки);

Чтобы в дальнейшем проблем не возникло, следует использовать только крепежные элементы, предназначенные для конкретного двигателя и полностью соблюдать условия выполнения работ.

Инструмент для работы

Перед тем как приступить непосредственно к замене, необходимо собрать весь необходимый инструмент и материалы:

• Набор ключей различного диаметра «10», «13», «17», «21».
• Отвертку.
• Плоскогубцы.
• Новая охлаждающая жидкость.
• Тара под ОЖ.
• Чистую ветошь.
• Новый расходный материал (в зависимости от назначения выполняемых работ – прим.).
• Противооткатные башмаки.

Для удобства проведения работ лучше всего использовать смотровую яму или подъёмник.

Снятие ГБЦ на ваз-2112 — порядок работ

Перед тем как приступить к работе, убедитесь в том, что автомобиль находится на ровной поверхности, поставлен на ручной тормоз, а под задние колёса остановлены противооткатные упоры.

Внимание! Работы необходимо производить только на холодном двигателе

1. Первым делом отключаем минусовую клемму от аккумуляторной батареи.
2. В заранее подготовленную тару, сливаем тосол через сливное отверстие на радиаторе отопителя.
3. При помощи ключа на «10» отворачиваем четыре болта крепления декоративного кожуха двигателя.

Места крепления декоративной крышки 124 мотора. Автомобиль редакции на фото!

По очереди отключаем каждый провод от свечи.

Обратите внимание на количество следов коррозии

Датчик холостого хода вблизи на редакционной ВАЗ-2112

Доставайте трос согласно обозначением стрелок.

Убираем ресивер в сторону (он будет либо стальной, либо пластмассовый. Например, на 124 двигателе ресивер сделан из пластика). На фото двигатель 21120

При помощи двух ключей отворачиваем топливопровод

Уберите открученные болты в надёжное место

Осмотрите патрубок на наличие повреждений и при необходимости замените

Обратите внимание, что в термостате есть охлаждающая жидкость, поэтому, не ошпарьтесь

Расположение болтов указано маркером.

Следующим шагом вам будет необходимо снять ремень ГРМ. О том, как правильно провести эти работы вы можете прочитать в этой статье. О натяжении ремня ГРМ рассказано здесь.

1. Когда ремень демонтирован, необходимо снять 2 шкива распределительных валов. Во избежание их проворачивания, придерживаем их, откручиваем болты крепления и затем сами шкивы можно снять. (Не забудьте извлечь шпонки на пазах хвостовиков на валах – прим.).

Демонтированные шкивы, аккуратно убираем в сторону.

Болты отмечены красным маркером.

Откручиваем так, как указано стрелками.

ГБЦ снята и очищена.

Затягиваем болты на двигателе правильно

The following two tabs change content below.

Об эксперте:

Fan-avto

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

В приведённой ниже таблице мы обозначили моменты затяжки всех резьбовых соединений на двигателе ВАЗ-2112.

Момент затяжки резьбовых соединений (таблица)

Деталь	Резьба	Момент затяжки, Н·м (кгс·м)
Двигатель
Болт крепления головки цилиндров	М12х1,25	Болты крепления ГБЦ необходимо затягивать в четыре приема: 1 – моментом 20 Н·м (2 кгс); 2 – моментом 69,4–85,7 (7,1–8,7 кгс); 3 – довернуть на 90°; 4 – снова довернуть на 90°.
Гайка шпильки крепления впускной трубы и выпускного коллектора	М8	20,87–25,77 (2,13–2,63)
Гайка крепления натяжного ролика	М10×1,25	33,23–41,16 (3,4–4,2)
Гайка шпильки крепления корпуса подшипников распределительного вала	М8	18,38–22,64 (1,87–2,31)
Болт крепления шкива распределительного вала	М10	67,42–83,3 (6,88–8,5)
Болт крепления корпуса вспомогательных агрегатов	М6	6,66–8,23 (0,68–0,84)
Гайка шпильки крепления выпускного патрубка рубашки охлаждения	М8	15,97–22,64 (1,63–2,31)
Болт крепления крышек коренных подшипников	М10х1,25	68,31–84,38 (6,97–8,61)
Болт крепления масляного картера	М6	5,15–8,23 (0,52–0,84)
Гайка болта крышки шатуна	М9х1	43,32–53,51 (4,42–5,46)
Болт крепления маховика	М10х1,25	60,96–87,42 (6,22–8,92)
Болт крепления насоса охлаждающей жидкости	М6	7,64–8,01 (0,78–0,82)
Болт крепления шкива коленчатого вала	M12х1,25	97,9–108,78 (9,9–11,1)
Болт крепления подводящей трубы насоса охлаждающей жидкости	М6	4,17–5,15 (0,425–0,525)
Гайка крепления приемной трубы глушителя	М8×1,25	20,87–25,77 (2,13–2,63)
Гайка крепления фланца дополнительного глушителя	М8×1,25	15,97–22,64 (1,63–2,31)
Гайка крепления троса сцепления к кронштейну двигателя	М12х1	14,7–19,6 (1,5–2,0)
Болт крепления кронштейна передней опоры подвески двигателя	М10х1,25	32,2–51,9 (3,3–5,5)
Гайка болта крепления передней опоры подвески двигателя	М10	41,65–51,45 (4,25–5,25)
Гайка болта крепления левой опоры подвески силового агрегата	М10	41,65–51,45 (4,25–5,25)
Гайка крепления кронштейна левой опоры подвески силового агрегата	М10	31,85–51,45 (3,25–5,25)
Болт крепления задней опоры подвески силового агрегата	М10х1,25	27,44–34 (2,8–3,47)
Гайка болта крепления кронштейна задней опоры подвески силового агрегата	М12	60,7–98 (6,2–10)
Болт крепления маслоприемника к крышке коренного подшипника	М6	8,33–10,29 (0,85–1,05)
Болт крепления маслоприемника к насосу	М6	6,86–8,23 (0,7–0,84)
Болт крепления масляного насоса	М6	8,33–10,29 (0,85–1,05)
Болт крепления корпуса масляного насоса	М6	7,2–9,2 (0,735–0,94)
Пробка редукционного клапана масляного насоса	М16х1,5	45,5–73,5 (4,64–7,5)
Штуцер масляного фильтра	М20×1,5	37,48–87,47 (3,8–8,9)
Датчик контрольной лампы давления масла	М14х1,5	24–27 (2,45–2,75)
Гайка крепления карбюратора	М8	12,8–15,9 (1,3–1,6)
Гайка крепления крышки головки цилиндров	М6	1,96–4,6 (0,2–0,47)

Инструмент для замеров

Несмотря на то, что выполнение работ по правилам затяжки требует специального подхода, однако большого количества времени подобная процедура не займёт.

Единственное, что потребуется для выполнения подобных работ – это динамометрический ключ.

Такой ключ используют для производства замера момента затяжки.

Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

https://youtube.com/watch?v=rR42oOIgHEE

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

1. Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
2. Снимаем крышку ремня привода ГРМ.

Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ

Теперь, необходимо демонтировать клапанную крышку

Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов

Выкрутив гайки крепления снимаем клапанную крышку

Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.

Отсоединяем датчик аварийного давления масла

При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.

Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.

C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

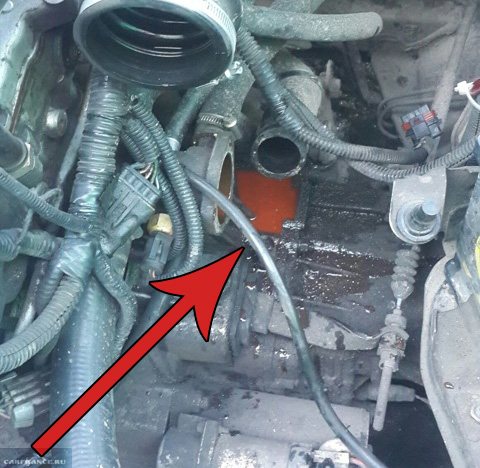

Снимаем две задние заглушки головки блока

Вынимаем впускной распредвал.
Вынимаем выпускной распредвал.

Вынимаем распределительные валы с посадочных мест

Выпрессовываем сальники с распределительных валов.

Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

1. Моторным маслом смазываем кулачки и опорные шейки валов.

Смазываем шейки и кулачки распределительного вала моторным маслом

Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.

Слева показан впускной распредвал, а справа выпускной

Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.

Как необходимо наносить герметик на крышку корпуса подшипников распредвала

Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.

Прессуем новые сальники в на распределительные валы

Собираем остальные детали, которые были снятые с автомобиля.

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Маркировка впускного распредвала Маркировка выпускного распредвала

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально

Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз

На впускной есть дополнительная каемочка под датчик фаз.

Зачем нужны направляющие втулки

Перед монтажом ГБЦ выполняют действия: очищают резьбовые отверстия, а также все отверстия под втулки (фото 1). Каждую втулку устанавливают на место, и только затем сверху укладывают прокладку.

Металлические детали, прилегающие к прокладке, должны быть обезжирены. Схему затяжки ГБЦ мы рассмотрели, но саму ГБЦ нужно устанавливать правильно:

1. Размещаем ГБЦ на блоке цилиндров;
2. Сдвигая деталь в разные стороны, добиваемся, чтобы втулки вошли в углубления.

После «шага 2» винты можно заворачивать.

Герметик

Никаких герметизирующих составов при установке прокладки не используют! Солидол, ЦИАТИМ и другие смазки не нужны тем более. Главное – металл надо обезжирить. А прокладка ГБЦ должна быть новой.

Крышка ГБЦ и порядок затяжки её болтов

Металлическая крышка, устанавливаемая на ГБЦ, не должна пропускать воздух. В точках соприкосновения с другими деталями герметичность должна сохраняться тоже. Поэтому на кромку крышки наносят герметик. Пример показан на фото.

Крышка ГБЦ перед монтажом

Здесь нужно применять материалы: Локтайт-574, АНАКРОЛ и т.д. Винты на крышке закручивают ключом «на 8».

Рекомендуемый момент затяжки винтов

Рекомендуемый момент затяжки винтов – всего 3-4 Н*м. Не удивляйтесь: своё дело сделает герметик. Надо только дать ему высохнуть после установки крышки на место.

Откручивать винты можно в любом порядке. Их количество равно 15 или 14. При монтаже лучше соблюдать последовательность, показанную у нас ниже.

Порядок затяжки крышки отмечен цифрами и стрелочками

Заменять винты обычно не требуется – нагрузка слишком мала. Желаем успеха.

Типичные заблуждения

Если болты вытянуты сильно, их заворачивают в четыре приёма. На «шаге 2» момент затяжки будет равен 70-85 Н*м. Всё это – распространённые заблуждения, не применимые к 16-клапанным ДВС.

Все шаги на одном видео: замена прокладки ГБЦ

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Особенности ВАЗ-2112

Владельцам рассматриваемой модели ВАЗ известно, что их машины оснащали двумя типами силовых 16-клапанных агрегатов. Обе установки имеют свои особенности, но при этом технологически затяжка ГБЦ ничем не отличается.

В моторах головка фиксируется болтами М12×93 миллиметра. Производитель не запрещает использовать крепежи повторно при одном условии – их длина не может превышать 95 мм. Неподходящие по этому критерию элементы бракуются и заменяются новыми, благо стоят они недорого.

Всего ГБЦ (как на 8-, так и 16-клапанных моторах) крепится 10 болтами.

Еще один важный нюанс, о котором следует помнить, – после того как момент затяжки доведен до необходимого показателя (2-й этап), надо сделать паузу до получаса. Лишь затем осуществляют окончательное закручивание на 90 градусов.

Благодаря тому, что на 2112 применяются вытягивающиеся болты, их не требуется подтягивать во время профилактического обслуживания.

Техобслуживание

Эргономичное устройство ДВС позволяет обслуживать двигатель 2112 со следующей периодичностью:

Поршни	проточка глубиной 3,5 мм
Кольца	стальные 21083-1004029 или чугунные 21083-1000100-10
Диаметр поршня	А класс –81,94 – 81,95 мм
Коленвал	база от 21083, добавлен демпфер крутильных колебаний
Количество подшипников коренных	5
Ход поршня	71 мм
Горючее	АИ-95
Нормативы экологии	Евро-3
Расход топлива	трасса – 5,9 л/100 км
Расход масла	максимум 0,5 л/1000 км
Моторное масло для 2112	5W-30, 5W-40, 10W-40, 15W-40
Объем масла моторного	3,5 л
Температура рабочая	90°
Ресурс мотора	заявленный 150000 км,
Регулировка клапанов	гидротолкатели
Система охлаждения	принудительная, антифриз
Количество ОЖ	7,8 л
Помпа	с полимерной крыльчаткой
Свечи на 2112	BCPR6ES либо АУ17ДРВМ, длина резьбы 19 мм, диаметр 14 мм, ключ 16 мм
Зазор между электродами свечи	1,1 мм
ГРМ	DOHC
Ремень ГРМ	136 зубов, ширина ремня 25,4 мм
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	128 зубов высотой 10,1 мм, размер поверхности под сцепление 256,7 мм
Болты крепления маховика	М10х1,25 мм, длина 26 мм
Маслосъемные колпачки	код 90913-02090 впускные светлые,
Компрессия	давление в цилиндрах от 12 бар номинальное, разница давлений в отдельных цилиндрах в пределах 1 бара
Обороты ХХ	800 – 850 мин -1
Усилие затягивания резьбовых соединений	свеча – 30,7 – 39 Нм

Объект техобслуживания	Время, год или пробег, 10000 км (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 /20000 км
Зазор в клапане	2 /20000 км
Вентиляция картера	2 /20000 км
Ремни, приводящие в действие навесное оборудование	2 /20000 км
Топливопровод и крышка бака	2 /40000 км
Масло моторное	1 /10000 км
Фильтр масляный	1/10000 км
Фильтр воздушный	1 – 2/40000 км
Фильтр топливный	4 /20000 км
Фитинги и шланги обогрева/охлаждения	2 /40000
Жидкость охлаждающая	2 /20000 км
Датчик кислородный	1,5/100000 км
Свеча зажигания	1 – 2 /20000 км
Коллектор выпускной	2/40000 км

В отличие от охлаждающей жидкости масло частично оседает на стенках каналов смазки, поэтому при объеме 3,5 л реально требуется 3,2 л полусинтетического продукта.

Признаки неисправности

Опираясь на характерные признаки потери своих характеристик прокладки, можно вовремя предпринять соответствующие меры по недопущению ухудшения ситуации с вашим автомобилем. Как результат, затраты на ремонт будут включать в себя разве что покупку новой прокладки. Своими руками ее поменять можно без особых проблем.

Признаки неисправности	Пояснение
Жидкость охлаждения в бачке или радиаторе пузырится	Пузыри говорят о нарушении герметичности. Поскольку за герметичность отвечает прокладка, данную функцию она уже, скорее всего, не выполняет
Через прокладку выходят выхлопные газы	Это довольно резкая ситуация, но исключать ее не стоит. Чаще всего проявляется на автомобилях, где была перетянута крепежная гайка
Из выхлопной трубы валит дым	Это говорит о том, что в цилиндрах оказалась охлаждающая жидкость. Не исключайте вероятность ее проникновения через прокладку, а проверьте лучше
На щупе для проверки уровня масла видна пеноподобная эмульсия	Причина — нарушение герметичности системы охлаждения. Возникает как из-за выхода из строя резинки, то есть прокладки, так и в результате образования трещин в блоке цилиндров. Второй вариант менее возможен
Мощность двигателя падает, расход топлива растет	Такой признак появляется при различных видах неисправностей, но как вариант, прокладку обязательно следует проверить на предмет образования пробоины
Следы масла в охлаждающей жидкости	Не обязательно говорит именно о проблемах с прокладкой, но проверить и удостовериться в обратном стоит

Полезные правила

Прежде чем приступить непосредственно к самой процедуре замены прокладки, советуем ознакомиться с несколькими важными правилами. Они помогут вам выполнить замену прокладки максимально правильно и избежать повторного ремонта в ближайшие несколько сезонов. Там уже все зависит от множества факторов.

1. Участок блока, куда будет помещаться новая прокладка, тщательно обезжиривайте и убирайте все остатки старой резинки.
2. Все резьбовые отверстия зачистите от масла и следов грязи.
3. Воспользуйтесь оселком для удаления имеющихся неровностей на соприкасающихся поверхностях. Если дефекты более серьезные, тогда потребуется отшлифовать поверхности головки блока цилиндров.
4. Внимательно центруйте новую резинку согласно направляющим. В противном случае прокладка не сможет эффективно выполнять поставленные перед ней задачи и в скором времени потребуется повторное вмешательство.
5. При замене прокладки рекомендуется поменять используемые соединительные болты на новые.
6. Под каждый болт в обязательном порядке устанавливает подкладная шайба.

Условия затяжки болтов

При установке головки блока важно соблюдение технологии затяжки, которая включает в себя ряд критериев:

• Порядок затягивания;
• Усилие;
• Состояние крепежей (к примеру, шпилек с гайками);

У каждого двигателя свой порядок затягивания, который необходимо соблюдать, чтобы обеспечить равномерное притягивание головки к блоку и исключить возникновение напряжений на каких-либо участках поверхности. К примеру, на ВАЗ 2105 это выглядит так.

Усилие – еще один немаловажный фактор для правильного крепления данного элемента двигателя. Притягивание плиты осуществляется в несколько подходов (на разных моторах количество их отличается), каждый из которых выполняется со своим усилием.

Крепежи головки блока затягиваются с достаточно большим усилием, что приводит к их вытягиванию. Поэтому на множестве двигателей не допускается повторное использование болтов, они в обязательном порядке заменяются. Но есть и моторы, у которых замена крепежей не нужна и возможна их повторная установка.

Вся информация относительно технологии затяжки ГБЦ указывается в тех. документации к авто, также нередко ее указывают на упаковках прокладки головки и крепежей.

Момент затяжки болтов ГБЦ ВАЗ 2112

Усилие измеряется в ньютонах на квадратный метр. Стандартная схема затяжки для 16 клапанной головы не требует особых изысков:

• в правильной последовательности закрутить все 10 болтов при усилии 20 Н/м;
• выждать 2 минуты и довернуть шляпки на 90 градусов;
• спустя 3-4 мин. повторить предыдущий пункт.

Завод изготовитель настоятельно рекомендует соблюдать процедуру. От правильности затягивания на прямую зависит долговечность работы всей силовой установки. Если недотянуть болты, возможно появление течей масла или попадание антифриза в картер. При чрезмерном усилии, ломаются болты, что потребует капитального ремонта блока с высверливанием остатков резьбы.

Более страшный процесс происходит при несоблюдении последовательности. В случае со слабой затяжкой можно повторно пройтись с ключом и все нормализуется. Здесь же возможна деформация самой головки – крутящий момент большой и от неправильного распределения силы узел может повести, что неизбежно вызывает повторную разборку ДВС и шлифование плоскостей. В тяжелых случаях, мотор отправляется на переплавку.
