Замена ремня грм двигателя 3s-ge (toyota caldina). как поменять грм и помпу

Настройка

Если обороты автомобиля плавают на холостом ходу, или того больше, автомобиль на ХХ просто глохнет или обороты слишком завышены — стоит задуматься о регулировке датчика холостого хода. Поскольку его работа тесно связанна с БДЗ, начать необходимо именно с него.

Положение ДЗ

Для начала необходимо обратить внимание на зазор между упором привода дроссельной заслонки и упорным винтом. В закрытом положении заслонки зазора не должно быть

Обращаем внимание, что с помощью этот винт не регулирует холостые обороты двигателя, а просто предотвращает износ заслонки.

Отсоединяем фишки и откручиваем болты крепления ДЗ

Не удивляйтесь, если обнаружите головку винта спиленной. На многих автомобилях это предусмотрено с завода. Исправная и отрегулированная заслонка двигается плавно, без рывков при старте и не нуждается в дополнительных силах при сдергивании с места.

Датчик положения дроссельной заслонки

Регулировку датчика положения дроссельной заслонки можно произвести не снимая его.

• ослабляем болты крепления;
• щупом 0.7 зацепляемся к контактам IDL – E2;
• слабыми постукиваниями молотком необходимо поймать момент, когда сопротивление по мультиметру будет равно бесконечности (то есть проводимость пропадет);
• затягиваем болт верхнего крепления датчика, проверяем все по мануалу;
• затягиваем нижний болт и проводим контрольную проверку всеми щупами по всем контактам.

Клапан холостого хода

Регулировка пружины

На двигателе 3S-FE клапан холостого хода устроен таким образом, что «шторка» может открываться как электромагнитным соленоидом, так и пружиной, без применения электроники. Как уже отмечалось, сделано это для того, чтобы в случае отказа электромеханизма двигатель не заглох, а продолжил свою работу на ХХ.

Для правильного срабатывания пружины необходимо, чтобы она была правильно установлена. Для проверки правильности работы пружинки необходимо отключить фишку датчика холостого хода. При правильной установке двигатель будет поддерживать обороты 1000-1200, а не 700-800, как при работающей электронике. Происходит это из-за неспособности пружины осуществлять регулировку количества подаваемого воздуха в зависимости от нагрузки на двигатель. Таким образом образуется запас мощности на случай включения электрооборудования (света, вентилятора охлаждения и пр.). Соответственно, по мере повышения нагрузки обороты двигателя будут уменьшаться.

Пружина

Пружинка должна быть выставлена таким образом, чтобы без соленоида она поддерживала необходимые 1000-1200 оборотов, никаких хитростей здесь больше нет. Наиболее удобный способ регулировки:

• прогреть мотор до рабочей температуры;
• заглушить двигатель и демонтировать катушку;
• ослабить болты пружины и запустить двигатель;
• подобрать и установить положение пружины, соответствующее оборотам 1050-1150 об/мин;
• затянуть болты крепления и закрепить катушку на месте;
• регулировка завершена.

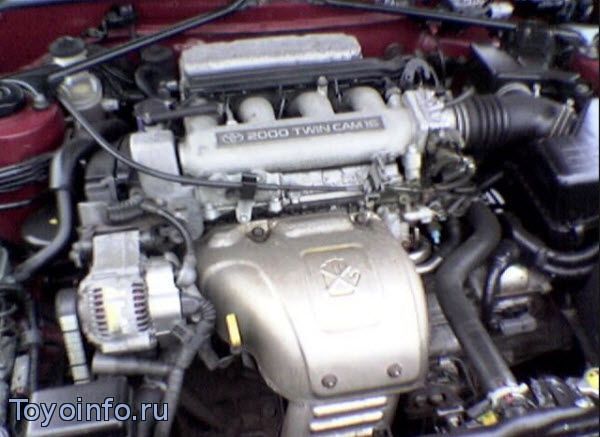

Описание мотора 3S FE

С появлением распределенного электронного впрыска был разработан вариант инжекторного мотора 3S FE. Конструкция двигателя 3S была настолько надежна, что его модификация устанавливалась «на все, что ездит», то есть практически все модели Тойота 1997 – 2001 гг. выпусков.

Система охлаждения

По умолчанию S3 и все его модификации относятся к движкам-«милионникам» с соответствующим ресурсом пробега.

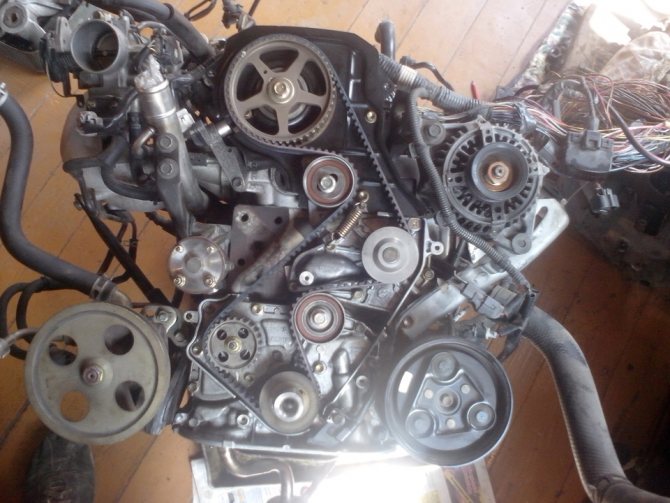

Привод навесного оборудования от одного ремня ГРМ

Расшифровка маркировки

В РФ обозначения моторов регламентируются отечественным стандартом ГОСТ Р53638. У западных и азиатских производителей используется собственная маркировка, причем наиболее информативна она у Нисан и Тойота, поэтому японский двигатель 3S FE DOHC16V 2,0 расшифровывается следующим образом:

• 3 – конструктивное решение ДВС, в данном случае объем около 2 л;
• S – серия движков с рядным расположением цилиндров и множественным впрыском топлива;
• F – 4 клапана на каждом цилиндре;
• E – система впрыска EFI (электронного типа);
• DOHC – два распределительных вала в качестве привода, одному из них вращение передается с коленвала ремнем ГРМ, второму шестерней от предыдущего распредвала;
• 16 V – гидравлическая компенсация зазора;
• 2,0 – объем ДВС.

Блок цилиндров мотора

Серия с одним буквенным индексом после первой цифры указывает, что ДВС разработан до 1990 года. Основными конструктивными особенностями ДВС этого типа являются:

• помпа закреплена на блоке цилиндров болтами, получает вращение путем ременной передачи;
• осевой люфт чугунного коленвала регулируется упорными полукруглыми шайбами внутри коренного подшипника (среднего), порядок регулировки содержит официальный мануал;
• система проектировалась до 1990 года, то есть по старым нормативам безопасности, может эксплуатироваться на бензине АИ-92;
• изначально изготовителем рекомендовано применение масла 5W50, после 1996 года с конвейера завода автомобили Toyota сходили уже со смазкой 5W30;
• схема клапанных приводов недоработана конструкторами изначально, для регулировки параметров зазоров придется вытащить валы, сбивая настройки фаз, подобрать шайбы по толщине, собрать узлы в обратном порядке;
• впускной коллектор демонтировать отдельно от головки ГБЦ невозможно физически;
• выпускной коллектор защищен термоэкраном

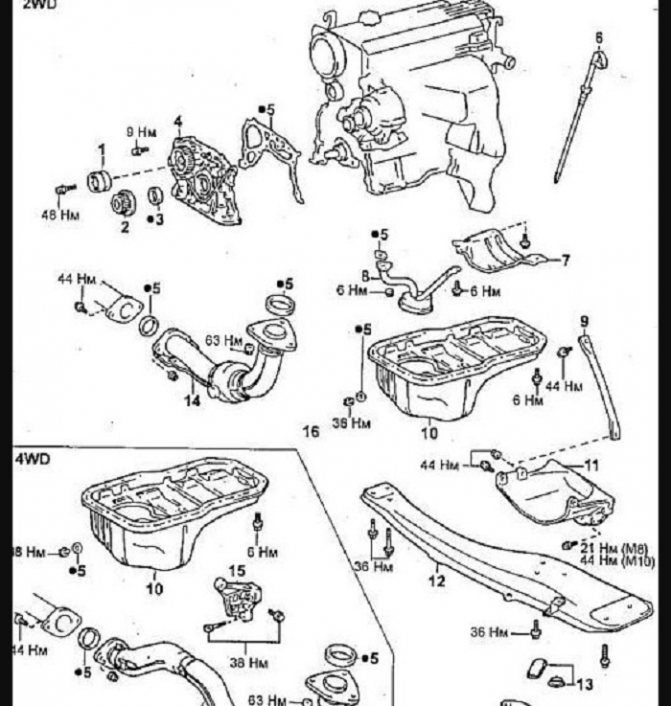

Система смазки

Коллектор выпускной

Замена сальников и роликов ГРМ на 3S-FE (Фотоотчет)*

Если нужно, снимите промежный шкив, отвернув болт. Если нужно снимите зубчатый шкив коленчатого вала. Если шкив тяжело снять вручную, используйте две отвертки.

Toyota Corona, Camry, Vista, Caldina. Не снимая ремень. Коленвал должен принять положения, при котором совпадут все метки на шестернях распредвалов и коленвала. Вот так выглядят метки на распредвалах.

При помощи съёмника снимаем шкив коленвала

Обратите внимание, что вдоль всей системы привода идет проводок — Осторожнее с ним! Он идёт к датчику положения коленвала. На изображении видно два синих и один оранжевый ролик

Их необходимо открутить. Снимаем и меняем, если на роликах есть люфт и нет смазки. Скидываем ремень и смотрим, если ремень в полном порядке нет трещин, потертостей. Перед установкой ремня необходимо установить все как заменить ремень грм на тойота калдина.

Для того как заменить ремень грм на тойота калдина поставить гидро ролик, необходимо утопить штифт и зафиксировать его, а после установки ремня выдернуть фиксатор например, проволока или шестигранники подходящего диаметра Устанавливаем на место новый ремень, при этом совмещаем поперечные белые метки на ремне с соответствующими метками на распредвалах и коленвале.

Никаких регулировок по натяжению ремня делать не. Одна из причин порванных ремней — это его перетяжка! Для пущей уверенности проверяем что ролик-натяжитель работает и проворачиваем коленвал на несколько оборотов, совмещаем метки и если все нормально — собираем все обратно.

https://youtube.com/watch?v=K7XcLe-3sAc

Всё готово. Операция не сложна при наличии инструмента справится и новичок. Снимите генератор переменного тока. Снимите также приводной ремень насоса гидроусилителя рулевого управления. Выкрутите свечи зажигания. Заблокируйте задние колеса, затем поднимите переднюю часть автомобиля Тойота Камри, Корона, Тойота Селика, Карина и установите ее на осевые подпорки.

Снимите правое колесо, затем отвинтите болты и снимите брызговик из-под правой стороны отсека двигателя. В качестве варианта на автомобилях с механической трансмиссией можно застопорить коленвал, включив 4-ю передачу и нажав педаль тормоза.

Отвинтите болт крепления шкива коленчатого вала и снимите шкив с конца коленчатого вала. При слишком тугой посадке используйте подходящий съемник. Снимите внешнюю направляющую зубчатого ремня привода с коленчатого вала. Если предполагается дальнейшее использование зубчатого ремня привода, то отметьте стрелкой направление его вращения. Также отметьте его положение относительно шкивов коленвала и как заменить ремень грм на тойота калдина для обеспечения его правильной установки.

С помощью отвертки отожмите натяжитель таким образом, чтобы ослабить напряжение ремня, затем затяните болт, чтобы зафиксировать натяжитель в этом положении. Подоприте двигатель за поддон с помощью домкрата, проложив между ними деревянный брусок.

Не меняйте положение звездочек распредвала или коленвала при снятом зубчатом ремне привода. Тогда взял головку, вороток, упер вороток в пол гаража и на секунду цокнул стартером предварительно отключив от питания бензонасос и заведя без него двигатель, чтоб весь бензин из магистрали ушел. Болт открутился точнее не открутился даже, а немного стронулся с места.

Дельнейшее было уже делом техники — скрутил болт. Достаточно легко к счастьюснял шкив. Затем открутил все болтики у нижней крышки ремня ГРМ и снял её на верхней как заменить ремень грм на тойота калдина болты немного ослабить.

После этого очень легко с коленвала снялась звездочка, которая крутит ремень. Изначально планировалось, что по меткам выставлять ничего не буду, а сделаю корректором, которым замазывают буквы в тетрадях школьники, и не только, метки. При установке меток была допущена ошибка — я решил, что с шкива распредвала ремень, при одетой крышке ГРМ, слететь не сможет, и там меток ставить не.

Итак, имеем двигатель со снятым низом ремня грм: Далее был осторожно вытащен старый сальник коленвала. На вид он показался вполне ещё живым

Но раз уж его достал — ставим новый.

Внешний край сальника на всякий случай смазал тоненьким слоем герметика и запресовал. Получилось вполне хорошо. Поскольку старый сальник на вид был вполне живой, решил что масло давит не из под .

Замена ремня ГРМ. Тойота Ипсум 3S-FE

Замена ремня ГРМ. Тойота Ипсум 3S-FE

Да уж, хоть и говорили много о ремонтопригодности Тойот, но скажу я вам, что на Пассате поменять ремень ГРМ было попроще, хотя и не намного, а может дает о себе знать более плотная компоновка на минивэнах. Знание конечно сила! И если б я знал правильную последовательность операций, сделал бы все в два раза быстрее. Я делал по книжке, а там последовательность такова, что первой строчкой забыли написать: Снимите двигатель и удобно расположите его на верстаке . Нам же приходится проделывать эту операцию в узком пространстве между двигателем и кузовом. Ну хватит лирики теперь просто последовательность:

Замена ремня ГРМ. Тойота Ипсум 3S-FE. Обновлённая версия после второй замены.

Введение: Да уж, хоть и говорили много о ремонтопригодности Тойот, но скажу я вам, что на Пассате поменять ремень ГРМ было попроще, хотя и не намного, а может дает о себе знать более плотная компоновка на минивэнах. Знание конечно сила! И если б я знал правильную последовательность операций, сделал бы все в два раза быстрее. Я делал по книжке, а там последовательность такова, что первой строчкой забыли написать: Снимите двигатель и удобно расположите его на верстаке . Нам же приходится проделывать эту операцию в узком пространстве между двигателем и кузовом. Ну хватит лирики теперь просто последовательность:

Вам откроется шикарный вид на болт колен вала.

2. Откручивание этого болта отдельная песня. Основная проблема зафиксировать шкив. Я сделал это так: ослабил ремень генератора максимально возможно, крепко обвязал ремень веревкой чуть ниже шкива генератора (см. фото), натянул ремень генератора снова, веревка расклинилась. Подобное можно сделать и с ремнем насоса ГУРа, но там так крепко не натянешь. Откручиваем болт… не думайте что это будет просто. Мне удалось это сделать ударами молотка по воротку. В конце концов вы еще не раскурочили авто и есть шанс собрать все обратно и отправиться на поиски съемников или в автосервис

3. Снимаем ремень насоса ГУР, повозившись с ослаблением натяга оного ремня , я отпустил болты 3 и 4.

4. Отсоединяем клеммы АКБ. Снимаем генератор, ремень генератора

5. Снимем бачок ГУРа (тянем вверх отжав защелку между кузовом и бачком). Откручиваем магистраль ГУРа (2 болта 1 и 2 см. фото).

6. Подставляем домкрат под двигатель

и начинаем снимать опору, даже я бы сказал разбирать ее. Сначала откручиваем 1 гайку снизу (на фото №10), 1 гайку и болт сверху (на фото 8 и 9). Откручиваем 3 болта, которыми опора крепиться к кузову. Вынимаем опору…при этом магистраль ГУРа чертовски мешается.

7. Залезаем под машину. Опускаем домкрат на котором стоит двигатель. Откручиваем 3 болта кронштейна опоры ( на фото 5, 6 и 7).

8. Снимем верхнюю крышку защиты ГРМ. Для этого нужно домкратом опять поднять двигатель в максимально верхнее положение. Крышка вынимается довольно хитрым движением, т.к. очень мешается главный тормозной цилиндр и магистрали ГУРа и тормозов.

9. Опять опускаем двигатель. И снимаем шкив коленвала и нижнюю защитную крышку ГРМ. Шкив колен вала может так просто не сняться. Но в нём есть отверстия с нарезанной резьбой (вроде М6). На фото ниже видно мой кустарный съёмник. т.е. были прикручены пластины и болтом шкива выдавливал всю эту конструкцию.

10. Помечаем краской точное расположения ремня на коленвалу и распредвале. Я еще и на всяки случай установил как написано в книжке 1-й цилиндр в ВМТ, метки на ноль и т.д.

11. Ослабляем ролик натяжителя ремня, отжимаем его и опять привинчиваем. Эта операция в одиночку требует некой ловкости Снимаем ремень ГРМ.

12. Переносим метки на новый ремень. Ставим ремень обратно. Следим за точным совпадением, поставленных меток.

Далее собираем все в обратном порядке, не забыв по книжке натянуть ремень ГРМ.

Один из сложных моментов при сборке, это привентить нижнюю часть опоры к двигателю (болты 5,6,7). два раза менял два раза мучался.

Кустарная фиксация шкива

болты опоры и регулировки ремня ГУР

Заключение:

Я конечно был немного не прав купив не оригинальный ремень ГРМ и не поменяв ролик. ну да ладно. Т.е. фактически я заменил только ремень ГРМ и ремни ГУР и генератора.

• Toyota Ractis 2005, бензин, 1500 куб.см, 1NZ-FE – отзыв владельца
• Продажа автомобилей из стран Япония, США, ОАЭ, Германия, Корея
• Книга руководство инструкция по ремонту и эксплуатации автомобилей Toyota Passo (Тойота Пассо) с
• Как часто надо менять масло – Энциклопедия японских машин – на Drom.ru
• Краш-Тест » Страница 4 » “Авторитет” Автозапчасти на Иномарки, отечественные
• Toyota Voltz (Тойота вольтц) — характеристики, модификации, фото.
• Автомобили Toyota Тоёта, автомобиль Toyota Тоёта. Фотографии автомобилей Toyota Тоёта , описания,

Пошаговое описание работ

Перед тем, как непосредственно приступить к снятию привода ГРМ на 3S-FE, понадобится поставить машину в гараж таким образом, чтобы было свободное пространство возле переднего правого колеса. Далее отсоединяется минусовая клемма с аккумуляторной батареи, и автомобиль ставится на ручной тормоз. Под заднее левое колесо устанавливаются противооткатные упоры, с обеих сторон. Ручку переключения АККП требуется зафиксировать в положении «Р».

В дальнейшем потребуется ослабить гайки, удерживающие правое колесо спереди. С помощью домкрата поднимаем автомобиль с правой передней стороны, после чего окончательно снимаем соответствующее колесо. Под поддон 3S-FE понадобится установить чурку, предварительно положив толстую доску на яму. Потихоньку опуская автомобиль с домкрата, будет снижено давление на правую подушку мотора. Это обеспечивается за счет ранее установленного упора, в виде чурки. В дальнейшем приступаем к демонтажу отдельных узлов силового агрегата 3S-FE, чтобы добраться до ремня газораспределительного механизма. Рассмотрим в деталях каждый этап работ.

Снятие привода ГУРа

Процедура демонтажа ремня гидроусилителя руля осуществляется в следующей последовательности:

1. Снимаем подушку мотора. При помощи головки на 14 и торцевого удлинителя откручиваются две гайки и три болта амортизатора опоры. После этого выкручиваются три болта, удерживающих кронштейн подушки. Он выполнен в форме уголка. Нижний болт крепления удобнее откручивать через нишу снятого колеса, предварительно приподняв машину домкратом;
2. Необходимо ослабить крепежные болты насоса гидроусилителя руля. Один регулировочный, другой шарнирный;
3. Насос отводится в крайнее левое положение, после чего снимается привод ГУРа.

Демонтаж ремня генератора и кондиционера

Для снятия привода генератора и кондиционера 3S-FE потребуется ослабить регулировочный болт натяжения ремня. Он находится на генераторе. Откручивать болт необходимо до наступления момента свободного снятия привода со шкивов. Затем потребуется демонтировать генератор. Для этого откручиваются его крепежные болты. Для того чтобы сэкономить время на отключение проводки от генератора, достаточно просто расположить его в пространстве между мотором и радиатором охлаждения.

Снятие шкива коленвала и нанесение меток

На данном этапе потребуется соблюдать следующий порядок действий:

• Для исключения обратной отдачи от коленчатого вала, при выполнении манипуляций по откручиванию шкива, необходимо отсоединить высоковольтные провода и выкрутить свечи зажигания;
• При помощи устройства для фиксации шкива, выполнить его фиксацию. Если специального инструмента нет, то можно зафиксировать шкив металлическим прутком соответствующего диаметра. Он вставляется в технологическое отверстие шкива, на глубину не более одного сантиметра. В противном случае, можно повредить защитный кожух ГРМ 3S-FE. Необходимо подобрать длину прутка таким образом, чтобы можно было упереть его в пол. Можно нарастить прут посредством использования дополнительной полой трубы;

• Головкой на 17, по часовой стрелке откручивается болт шкива коленчатого вала. При срывании болта может наблюдаться поднятие силового агрегата. Как правило, собственной массы машины хватает для выкручивания болта;
• Далее выставляем метки. Для начала потребуется установить коленчатый вал 3S-FE на 0 градусов. При этом метка на шестерне распределительного вала, в виде маленького отверстия диаметром 5 мм, должна совпасть с меткой в виде насечки, нанесенной на крышке подшипника. Если этого не произошло, то прокрутим коленвал на один полный оборот. При этом необходимо проверить совпадение меток коленчатого вала. Одна находится между зубьями шестерни коленвала в виде точки, а вторая отлита в форме капли и располагается непосредственно на силовом агрегате;
• После совмещения всех меток, следует маркером отметить взаимное расположение шкивов коленвала и распредвала относительно 3S-FE. Это значительно упростит процесс обратной сборки;

В дальнейшем снимается шкив коленчатого вала при помощи съемника. Если его нет, то можно попробовать, аккуратно пошатывая шкив руками, сдвинуть его с посадочного места или сбить молотком через деревянную подложку.

Снимаем старый ремень ГРМ

Для демонтажа старого привода газораспределительного механизма мотора 3S-FE потребуется снять пластиковый кожух. Он состоит из верхней и нижней части. Они фиксируются болтами, размером под головку на десять. После демонтажа кожуха, потребуется ослабить болт натяжного ролика и сдвинуть его в крайнее левое положение, затянув болт обратно. Теперь можно легко снять ремень ГРМ 3S-FE, с дальнейшим демонтажем натяжного ролика.

Список моделей авто в которых устанавливался

Двигатель Тойота 3S-FE производился в Японии на заводе Kamigo Plant, а также в США на заводе Тoyota Motor Manufacturing, Kentucky, Inc. в Джорджтауне с 1986 по 2003 год. 3S-FE устанавливался на японские авто класса D, E, а также ставился на минивэны и паркетники с передним и полным приводом. Всего было выпущено более миллиона машин для японского, европейского и американского рынков.

Моторы 3S-FSE,выпущенные после 1996, года устанавливались на немногочисленные Corona Premio ST210, а также Vista V50 и Nadia SXN10.

Похожая статья Технические характеристики 4216 двигателя УМЗ

Семейный сайт Талановых. Путешествия, дети, авто, своими руками

Введение: Да уж, хоть и говорили много о ремонтопригодности Тойот, но скажу я вам, что на Пассате поменять ремень ГРМ было попроще, хотя и не намного, а может дает о себе знать более плотная компоновка на минивэнах. Знание конечно сила! И если б я знал правильную последовательность операций, сделал бы все в два раза быстрее. Я делал по книжке, а там последовательность такова, что первой строчкой забыли написать: Снимите двигатель и удобно расположите его на верстаке :-). Нам же приходится проделывать эту операцию в узком пространстве между двигателем и кузовом. Ну хватит лирики теперь просто последовательность:

1. Снимаем правое переднее колесо. И снимаем пыльник ака защита картера

Вам откроется шикарный вид на болт колен вала.

2. Откручивание этого болта отдельная песня. Основная проблема зафиксировать шкив. Я сделал это так: ослабил ремень генератора максимально возможно, крепко обвязал ремень веревкой чуть ниже шкива генератора (см. фото), натянул ремень генератора снова, веревка расклинилась. Подобное можно сделать и с ремнем насоса ГУРа, но там так крепко не натянешь. Откручиваем болт… не думайте что это будет просто. Мне удалось это сделать ударами молотка по воротку. В конце концов вы еще не раскурочили авто и есть шанс собрать все обратно и отправиться на поиски съемников или в автосервис

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-1621143273839316″ data-ad-slot=»1990315621″>

3. Снимаем ремень насоса ГУР, повозившись с ослаблением натяга оного ремня :-), я отпустил болты 3 и 4.

4. Отсоединяем клеммы АКБ!!! Снимаем генератор, ремень генератора

5. Снимем бачок ГУРа (тянем вверх отжав защелку между кузовом и бачком). Откручиваем магистраль ГУРа (2 болта 1 и 2 см. фото).

6. Подставляем домкрат под двигатель и начинаем снимать опору, даже я бы сказал разбирать ее. Сначала откручиваем 1 гайку снизу (на фото №10), 1 гайку и болт сверху (на фото 8 и 9). Откручиваем 3 болта, которыми опора крепиться к кузову. Вынимаем опору…при этом магистраль ГУРа чертовски мешается.

7. Залезаем под машину. Опускаем домкрат на котором стоит двигатель. Откручиваем 3 болта кронштейна опоры ( на фото 5, 6 и 7).

8. Снимем верхнюю крышку защиты ГРМ. Для этого нужно домкратом опять поднять двигатель в максимально верхнее положение. Крышка вынимается довольно хитрым движением, т.к. очень мешается главный тормозной цилиндр и магистрали ГУРа и тормозов.

9. Опять опускаем двигатель. И снимаем шкив коленвала и нижнюю защитную крышку ГРМ. Шкив колен вала может так просто не сняться. Но в нём есть отверстия с нарезанной резьбой (вроде М6). На фото ниже видно мой кустарный съёмник. т.е. были прикручены пластины и болтом шкива выдавливал всю эту конструкцию.

10. Помечаем краской точное расположения ремня на коленвалу и распредвале. Я еще и на всяки случай установил как написано в книжке 1-й цилиндр в ВМТ, метки на ноль и т.д.

11. Ослабляем ролик натяжителя ремня, отжимаем его и опять привинчиваем. Эта операция в одиночку требует некой ловкости

12. Переносим метки на новый ремень. Ставим ремень обратно. Следим за точным совпадением, поставленных меток.

Далее собираем все в обратном порядке, не забыв по книжке натянуть ремень ГРМ. Один из сложных моментов при сборке, это привентить нижнюю часть опоры к двигателю (болты 5,6,7)… два раза менял два раза мучался.

Заключение:

Я конечно был немного не прав купив не оригинальный ремень ГРМ и не поменяв ролик…. ну да ладно. Т.е. фактически я заменил только ремень ГРМ и ремни ГУР и генератора. Необходимые инструменты: 1. Два домкрата и тренога для страховки авто. 2. Ключи на 10 и 14 всех возможных форм (рожковые, накидные изогнуты и т.п. 3. Головка на 14 длинная (при откручивание опоры мешается далеко выступающая шпилька). 4. Головка на 12, 19 и удлинители. 5. Маленькие круглогубцы (отсоединять защелки крепления проводов) 6. Съемник или приспособа для снятия шкива. 7. Отвертки и ковырялки
