Как проверить модуль зажигания на Ниве Шевроле – порядок проверки

Проверить состояние узла поможет мультиметр. Не обязательно использовать дорогие приборы, обладающие высокой точностью. Главное – наличие цифровой индикации, тогда любые измерения упрощаются.

Сначала необходимо убедиться в том, что проводка устройства сохранила целостность. Для этого действия выполняют, соблюдая следующий порядок:

1. В положение 200 Ом устанавливают переключатель на задней панели прибора.
2. От модуля отключают разъем, избавляются от проводов высокого напряжения.
3. Между средним и крайним контактом клеммных колодок последовательно измеряют напряжение.
4. Показания прибора должны находиться в пределах 5 Ом. Подогреватель, к примеру, работает при сохранении других показателей.

Сопротивление вторичной обмотки проверяют на следующем этапе. Здесь надо перевести переключатель в положение 20 К. Щупы подсоединяют к проводам с соответствующим напряжением. 5,4 Ом – стандартное показание для приборов в этой ситуации. Иначе подключение невозможно грамотно организовать.

Признаки неисправности

Как уже упоминалось, симптомы неисправности модуля зажигания характерны так же для многих других узлов автомобиля. Почти нет таких признаков, которые напрямую указывают на МЗ. Это существенно осложняет ремонт. Однако при наличии опыта, выводы о неисправности модуля зажигания Нивы Шевроле можно сделать последующим симптомам.

1. Не работают сразу два цилиндра. Это единственный признак, который, правда не всегда, но указывает на МЗ. Вероятность этого увеличивается, если одновременно не работают 1 и 4 или 2 и 3 цилиндры.
2. «Плавают» холостые обороты.
3. Диагностика показывает пропуски зажигания во всех цилиндрах.
4. С прогревом двигателя падает его мощность, появляются перебои в работе.
5. Загорается сигнализация CHECK ENGIN.

А еще интересно: Схема и распиновка щитка приборов Нивы 4х4 (ВАЗ 2121, 2131) » Лада.Онлайн

Следует отметить, что полный отказ МЗ, при котором двигатель совсем не запускается, случается очень редко. В основном этот признак неисправности модуля зажигания «Нивы-Шевроле» свидетельствует о повреждении низковольтной части проводки.

Часто причиной возникновения проблем с модулем зажигания Нива Шевроле становятся разрывы во второй обмотке, потому что именно она формирует импульс высокого напряжения. В основном это происходит по вине автовладельцев:

• при несвоевременной замене вышедших из строя высоковольтных проводах
• установке свечей зажигания не соответствующих модели автомобиля.
• попадание влаги вследствие неправильно произведенной мойки

Так же причина перегорания может быть отслоение пайки из-за усиленной вибрации при частом использовании двигателя на высоких оборотах или при частых температурных воздействиях – перегреве двигателя.

Проблемы с модулем зажигания можно определить заранее, поскольку две катушки не выходят их строя одновременно, поэтому у автовладельцев двигатель будет по-прежнему заводиться, но уже с некоторыми трудностями:

• долго набираются рабочие обороты
• плавающие обороты на холостом ходу
• чрезмерная вибрация двигателя
• рывки во время движения

Но данные проблемы могут быть связаны не только с модулем зажигания, поэтому прежде чем производить замену рекомендуется проверить его состояние

Как проверить модуль зажигания Шевроле Нива: неисправности

Модуль зажигания на Нива Шевроле и других отечественных автомобилях – это не что иное, как импульсный источник подачи высокого напряжения. Случается, что иногда эти устройства ломаются, и им требуется частичный ремонт или полная замена. В этой статье мы подробно разберём как проверить это устройство, для того, чтобы определить факт возможной неисправности.

о проверке модуля зажигания:

Принцип действия модуля зажигания на Шевроле Нива

Штатное расположение модуля зажигания под капотом вызывает вопросы.

Модуль зажигания – это конструкция с первичной и вторичной парой обмоток с коммутатором, в которой ток поочерёдно переключается с одной катушки на другую. Её работа реализовывается из ЭБУ (блока управления — прим.), и от неё же происходит анализирование и сбор информации от её работы.

Сам по себе модуль зажигания имеет четыре гнезда для подсоединения к ним высоковольтных проводов, которые уже потом идут прямо к свечам зажигания.

Импульсы в модуле возникают не хаотично, а парно, то есть на клеммах 1-4, а потом 2-3, это объясняется тем, что каждая из внутри расположенных катушек ответственна за действия двух цилиндров, ввиду парного возникновения искры.

Конструкция модуля

Четыре клеммы, расположенные на модуле имеют и буквенные обозначения, так на соединения под маркировкой A и B подходят импульсы с датчика Холла, которые и переводят контакты с одной на другую, а контакты C и D – ответственны за питание массу соответственно.

Буквенные обозначения ясно видны на корпусе устройства.

Самые частые причины неисправностей

Одной из самых частых причин возникновения поломок становится вторичная обмотка. Потому как именно в ней генерируется импульс с высоким напряжением, и там в большинстве случаев может случиться обрыв или разрыв витков. Случается, это из-за следующего:

И также причиной неисправности может быть нарушение пайки, случается это, как правило, от частой вибрации. Либо влага, образующаяся во время мойки или образования конденсата.

Подробнее о поломках

Бронепровода отмечены стрелочками

Тот самый высоковольтный импульс который возникает на вторичной обмотке обязательно должен быть полностью использован, то есть если этого не случается (при нарушении целостности провода – прим.), то импульс ищет ближайший «выход» и находит он его, как правило, в той самой вторичной обмотке, которая намного тоньше чем сечение самих проводов.

Первые признаки неисправности

Как правило, сразу две катушки не выходят из строя, поэтому, запустить двигатель даже с частично неисправным модулем всё же получится. Но, опытный автовладелец должен сразу заподозрить неполадки, и сопровождаются они следующим образом:

• Двигатель не способен легко набрать «рабочие» обороты.
• Холостой ход будет «плавать».
• Возможно «троение» двигателя.
• Во время движения могут наблюдаться рывки.

Все вышеназванные причины, могут наблюдаться и при других поломках, поэтому необходимо правильно её диагностировать, а для этого необходимо знать, как проверить модуль зажигания своими руками.

Обратите внимание, что при такой неисправности эксплуатация автомобиля крайне нежелательна, но при необходимости возможно добраться лишь до места её ремонта

Порядок проверки модуля зажигания на Шевроле Нива

Перед тем как приступить к демонтажу модуля, необходимо убедиться в том, что причиной нестабильной работы не стало банальное отсутствие контакта питания. Для этого «пошевелим», либо несколько раз включим и выключим подсоединённый блок проводов. Если подобная процедура не принесла никаких результатов, то проверять работоспособность следует на демонтированном устройстве.

Значения на мультиметре в норме.

1. Когда элемент снят, готовим к работе мультиметр, и проверяем целостность и чистоту гнёзд на клеммах (A, B, C, D – прим.).
2. Первым делом подключаем красный щуп на контакт – D, второй на «массу». Включаем мультиметр в режим вольтметра – 20 вольт, и если гнездо рабочее, то показания на тестере должны равняться 12 вольт.
3. Далее, переходим к контакту – C, второй снова на «массу». Мультиметр переключаем режим омметра и смотрим на показания прибора, и если оно составляет меньше 1 Ом, то гнездо в норме.
4. Контакты A и B проверяем по очереди, но в одинаковом порядке. Подключаем мультиметр в режиме вольтметра и если показания не превышают 0,3 вольта, то устройство можно считать полностью рабочим.

Если какой-либо замер показал результаты, не соответствующие нормам, то следует искать неполадки сразу в цепи катушки.

Жгут системы зажигания

Система зажигания обеспечивает образование искры в цилиндрах согласно рабочим тактам. У современных двигателей провода соединяются с датчиками, которые контролируют воспламенение, температуру мотора и другие параметры.

Жгут системы зажигания 2123 (распространенное название «коса») обозначен на рисунке синим цветом.

В салоне он соединяется с контроллером («мозгами»), панелью приборов, «массой» и отдает провода к заднему жгуту. Выходя в моторный отсек, он делится на две жилы:

Самая крупная направлена к радиатору и по пути соединяется с ДМРВ, датчиком коленвала, резистором, электровентиляторами.

Перекидываясь через насос гидроусилителя, от жилы отходят провода к датчикам фаз, холостого хода, дроссельной заслонки, детонации и форсункам. Эта проводка контролирует работу двигателя и обеспечивает бесперебойную его работу.

Вторая жила проходит вверх и делится на две: вправо идут провода к «плюсу» и «минусу» АКБ, а влево к адсорберу, датчику давления топлива и к датчику кислорода.

На моделях с кондиционером от этого жгута отходит ветвь к его предохранителю.

Если хоть один провод в «косе» замкнет – есть большой риск, что вы не сможете запустить двигатель. Контроллер просто не увидит информацию о его температуре, подачи топлива к форсункам или положении дроссельной заслонки.

В этом случае лучше сразу заменить весь жгут, чем обращаться к диагносту, искать один провод и производить его замену при сомнительном результате.

Адмиралтейская набережная

Время — 14:25

Прогулка по набережной в Санкт-Петербурге – это отдельное приключение. Здесь вы увидите не только массу прогулочных теплоходов, но и другие интересные вещи. Например, здание Кунст-камеры на другом берегу, Дворцовый мост, статуэтки львов на причале. Отдельного упоминания заслуживает памятник «Царь-плотник».

Это еще один памятник основателю Санкт-Петербурга Петру I, который был, как известно, на все руки мастер. Прогулка по Адмиралтейской набережной заканчивается у Дворцового моста. Мы поворачиваем направо и ждем любого автобуса или троллейбуса, который довезет нас до Аничкова моста (остановка Литейный проспект

Notice

: Undefined variable: text_alt_photo in/var/www/ticketstour.ru/catalog/view/theme/theme_ticketstour/template/product/product_card.tpl

on line29 English

Автобусная экскурсия «CITY SIGHTSEEING» по Петербургу

Автобусная обзорная экскурсия по Санкт-Петербургу на красном двухэтажном автобусе по системе «hop on — hop off»

• Исаакиевский собор
• 1 час 30 минут 8 894

от 800

Забронировать

Ближайшая 16.06.2020 10:00

Notice

: Undefined variable: text_alt_photo in/var/www/ticketstour.ru/catalog/view/theme/theme_ticketstour/template/product/product_card.tpl

on line29 Обзорная экскурсия по Санкт-Петербургу

Автобусная экскурсия по основным достопримечательностям Санкт-Петербурга

• м. Гостиный двор
• 1 час 30 минут 6 057

от 275

Забронировать

Ближайшая 11.06.2020 17:45

Notice

: Undefined variable: text_alt_photo in/var/www/ticketstour.ru/catalog/view/theme/theme_ticketstour/template/product/product_card.tpl

on line29 Обзорная экскурсия по Санкт-Петербургу с посещением Эрмитажа

Обзорная автобусная экскурсия по Санкт-Петербурга с посещением Государственного Эрмитажа

• м. Гостиный двор
• 3 часа 5 405

от 500

Забронировать

Ближайшая 02.07.2020 10:00

Варианты изготовления свечей:

Для повышения производительности при создании данных изделий применяют некоторые технологические особенности, которые в теории могут увеличить производительность, а как следствие наиболее качественное сгорание топлива:

1. Платиновое покрытие. Позволяет увеличивать срок службы до 50 тыс километров пробега за счет того, что поверхность становиться более устойчивой к продуктам горения топливной смеси.

1. Многоконтактные свечи. Обычно применяются в автомобилях, которые экплуатируются в регионах с преимущественно низкими температурами. Такие изделия позволяют улучшить запуск непрогретого автомобиля по утрам. В летний период их рекомендуется заменять на обычные.

• voditelauto.ru
• inter-foto-press.ru
• djeeprus.ru

Подготовка запчастей и инструментов к замене ГРМ

Для регулировки меток потребуются следующие инструменты:

Состояние механизма сильно зависит от стиля езды. Цепь значительно прочнее ремня, но и она не любит рывков, высоких оборотов. Поэтому езда в спортивном стиле, с резкими переключениями передач, ускорениями в предельных режимах быстро «приговаривает» ГРМ. Да и двигатель, трансмиссию, автомобиль в целом. Состояние цепи зависит от состояния масла, натяжения, соосности вращающихся деталей. Поэтому при истечении заявленного производителем пробега необходимо менять не только цепь, но сопутствующие детали.

Определить необходимость в замене лучше всего визуальным осмотром деталей ГРМ. Но поскольку доступ к деталям затруднен, можно судить по косвенным признакам. Таким как повышенный шум, посторонние стуки. Они могут быть вызваны износом натяжителя и успокоителя, звездочек, повышенным люфтом вала водяного насоса, растягиванием цепи, другими факторами. Люфт вала помпы особенно опасен, так как при поломке перегревается двигатель, возникает опасное биение цепи.

Для уверенной езды вместе с изношенной цепью необходимо менять:

Замена всех перечисленных деталей в совокупности позволит уверенно эксплуатировать автомобиль, не переживая за состояние ГРМ.

Порядок проверки

Для начала необходимо проверить все контакты, как подходящие к блоку, так и высоковольтные провода идущие к свечам. Для этого достаточно несколько раз отсоединить провода и подключить их заново. Если это не приносит положительных результатов, необходимо перейти к следующим действиям.

Для этого обычно используют мультиметр, подключаемым к контактам D а второй замыкаемый на массу. Сам прибор переводиться в режим 20 вольт. При этом показания на нем должны быть равны 12 вольт. Затем по той же схеме производиться проверка контакта C в режиме омметра. Показания должны быть меньше 1 Ом.

Контакты А и В проверяются в режиме вольтметра. Их показания не должны превышать 0,3 Вольта. Если хотя бы один из этих показателей выходит за рамки нормы, необходимо искать проблемы в катушке.

Читать дальше: Болты гбц газель 406

Если обнаружено повреждение пайки контактов можно попробовать самостоятельно устранить их при помощи паяльника. При повреждении катушки требуется замена модуля зажигания.

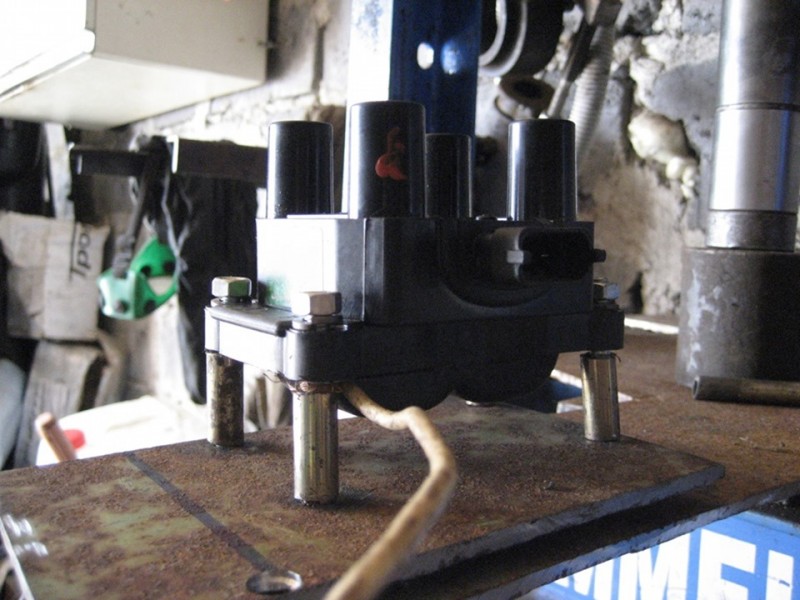

Перенос модуля зажигания Шнивы

Нередко на БУ машинах можно столкнуться с тем, что прежний владелец перенес катушки в другое место. Перенос модуля актуален ввиду причин.

1. Снижение нагрева корпуса – начинка коробки боится повышенной температуры.
2. Исключение попадания пыли и влаги.
3. Удобство обслуживания.

Замена места расположения блока выглядит так.

• гаечным ключом откручивается корпус детали от посадочного места;
• далее можно снять сам модуль;
• выбрать место, куда можно перенести коробок – следует учитывать длину проводов;
• закрепить винтами катушку на корпусную панель автомобиля.

Аналогично деталь переносится на Нексии и других моделях ВАЗ.

Как проверяется исправность модуля зажигания ВАЗ?

По-нашему мнению самый действенный способ – это перекрестная замена. То есть демонтируем Ваш модуль зажигания и заменяем его на заведомо исправный. Если после замены двигатель начнет работать нормально, можно утверждать, что проблема была в модуле.

Также, конечно, существуют и другие способы проверки, но они более хлопотные, а так же будет необходимо наличие лампочки и мультитестера.

При помощи этих приспособлений можно проверить сопротивление между парными выводами вторичной обмотки. Порядок действий таков: переводите тестер в состояние оммометра, устанавливаете щупы на выводы к 1-ому и 4-ому цилиндрам. После проделать то же со 2-ым и 3-им цилиндром и сравнить показания, если они разошлись более чем на что Ом – признак неисправности «вторички», а это значит, что модуль не исправен и его нужно менять.

Существует еще 1 метод провести проверку. Переводим мультитестер в состояние вольтметра. В этом случае, мы проверяем жгут проводов, к которой присоединяется модуль. Отсоединяем данную колодку от модуля и устанавливаем на нее чек-щуп вольтметра, затем другой щуп устанавливаем на массу мотора. Ах, да, забыли сказать. Еще Вам понадобится помощник, который станет запускать двигатель, или крутанет стартер. Сами в это время смотрим значения на мониторе. Напряжение должно быть в районе 12 Вольт. То же проделайте со вторым контактом.

Бывает такая проблема, что напряжения нет вовсе. В такой ситуации необходимо провести проверку предохранителя, но так же проблема может заключаться в разрыве проводов и износе в связи с коррозией и нарушении контактов.

Можно ли проверить без мультитестера? Такой способ есть. Берем лампу контроля на двенадцать вольт и подсоединяем один ее контакт на колодку А, а второй на массу. Далее дело за вышеупомянутым помощником, который должен крутануть стартер. А сами наблюдайте, лампочка должна моргать. То же самое повторить с контактом В.

Так что не трудно понять как важен для транспортного средства модуль зажигания ВАЗ, который без преувеличения можно считать сердцем двигательной системы.

Принцип действия модуля зажигания на Ниве Шевроле

Модули зажигания – конструкции, снабженные как вторичной, так и первичной обмоткой. Дополнительно имеется коммутатор, внутри которого ток переключается с одной катушки на другую. Работа реализуется из ЭБУ или блока управления автомобилем. Анализ и сбор информации тоже выполняется с помощью указанных блоков. Такая проверка дает точный результат.

В модуле зажигания есть четыре гнезда, чтобы подключить высоковольтные провода. Затем они идут дальше к свечам зажигания.

Разновидности

За все время выпуска этих автомобилей производители комплектовали их двумя основными группами устройств:

1. МЗ от автомобиля ВАЗ 2112. Монтировался вплоть до 2006 года. Снабжается системой, отвечающей за управление системой искрообразования.
2. Модуль от ВАЗ 2111. Его управление идет за счет сигналов с ЭБУ. По сути, это обычная современная катушка зажигания.

Указные модули не относят к взаимозаменяемым деталям. Конструкция их различна, поэтому нельзя вместо одной разновидности поставить другую. По внешнему виду легко определить, какая деталь используется в том или ином случае. Старый модуль зажигания Нива Шевроле отличается увеличенными габаритами и массой.

Конструкция модуля

Преобразование низковольтных сигналов в высокое напряжение – главное назначение любого модуля. В основе лежит процесс искрообразования внутри цилиндров. По конструкции модуль похож на импульсный трансформатор. Сигнал с электронного блока управления подается на вход устройства. В этом случае с выхода снимают напряжение до 20-30 кВт. Это значит, что каждый провод работает стабильно.

У модуля есть разъем, чтобы подключить низковольтную часть, дополнительные четыре гнезда. В них вставляют так называемые бронепровода.

Подача высокого напряжения идет сразу к двум цилиндрам. На образование искры уходит примерно до 90% от всей энергии устройства. Проводимость смеси связана с высоким давлением, которое сохраняется на постоянной основе. В модуле всего две независимые катушки.

Где находится модуль зажигания

Закреплена деталь на нижней части блока цилиндров. По этой причине на модуль зажигания постоянно воздействует не только коррозия, но и высокие температуры. Второй фактор для этой системы можно назвать самым критичным. Поэтому владельцы часто сами переносят конструкцию в другое место, где условия не настолько проблемные.

Стоимость модуля

Цена модуля зависит от региона, в котором будет совершена покупка. Средняя стоимость МЗ Нивы начинается от 1000 рублей. Более подробные цены можно увидеть на яндекс.маркете.

Источники

• https://sto-tolyatti.ru/drugoe/kak-proverit-modul-zazhiganiya-niva-shevrole.html
• https://evrasia-today.ru/modul-zazhiganiya-niva-shevrole/
• https://enginehack.ru/modul-zazhiganiya-nivy/
• https://gogermetik.com/kak-proverit-modul-zazhiganija-v-nive-shevrole.html
• https://chevniva.ru/kak-proverit-modul-zazhiganiya/
• https://kalina-2.ru/remont-vaz/perenos-modulja-zazhiganija-shevrole-niva
• https://carfrance.ru/kak-proverit-modul-zazhiganiya-na-niva-shevrole/
• https://niva-fr.ru/modul-zazhiganiya/
• https://voditelauto.ru/kak-proverit-modul-zagiganiya/

Особенности

Работа системы Нива 21213 зависит от состояния её частей. Высоковольтные провода должны иметь распределённое сопротивление, значение которого находится в определённом диапазоне. Слишком большое сопротивление приведёт к тому, что мощности катушки зажигания не будет хватать для пробоя. Малое сопротивление способствует увеличению помех. Хотя, некоторые устанавливают именно такие провода. Безусловно, мощность искры возрастёт, и работа двигателя улучшится. Свечи зажигания со временем могут терять свои свойства. Электроды плавятся, появляется нагар.

Большая температура внутри цилиндров сильно нагревает свечи. Поэтому даже при выключенном зажигании воспламенение происходит от нагретых свечей.

Важно, чтобы все свечи имели правильный зазор между электродами. Это обеспечит качественное воспламенение смеси. Крышка распределителя должна быть чистой от грязи, т

к. её наличие может привести к утечке тока

Крышка распределителя должна быть чистой от грязи, т. к. её наличие может привести к утечке тока.

Как произвести восстановление

Открыв алюминиевую пластинку, вы найдете небольшого размера печатную плату, на которой находятся активные компоненты. Она покрыта прозрачным силиконом. Его потребуется удалять, так как он помешает проведению ремонта

Обратите внимание на те провода, с помощью которых соединяются плата и контакты разъемов. Они алюминиевые, а этот металл подвергается разрушению намного быстрее, нежели медь. Все эти провода потребуется заменить

Некоторые автомобилисты, занимающиеся ремонтом модулей, применяют провода, которые используются в мышках для персональных компьютеров. Но с ними нужно приловчиться работать — они покрыты краской

Все эти провода потребуется заменить. Некоторые автомобилисты, занимающиеся ремонтом модулей, применяют провода, которые используются в мышках для персональных компьютеров. Но с ними нужно приловчиться работать — они покрыты краской.

В общем, схема всего модуля простая, в ней находятся:

1. Два транзистора BU931 (можно использовать отечественный аналог КТ848А, показывает себя неплохо, да и стоит намного дешевле).

2. Два коммутатора SGS-THOMSON (модель L497D1).

Характеристики и установка зажигания Божья искра вместо модуля 2112 в Шевроле Нива (ВАЗ 2123)

1. Зажигание «Божья искра»

Что такое зажигание «Искра»? Это аналог модуля зажигания 2112-3705010.

Основная причина его выхода из строя — вибрация и плохое охлаждение. Частично эти недостатки компенсируются переносом МЗ с мотора на кузов, но это лишь полумера. Полноценным решением проблемы является применение коммутаторного зажигания «Искра».

Функциональное описание «Искры»:

заменяет ненадежный 2112-3705010 на сборку из 2 коммутаторов и катушку зажигания 2111-3705010.
работает только под управлением Января 5.1 и других ЭБУ, не содержащих в себе силовые ключи управления катушками зажигания. С Январем 7.2 и его аналогами не работает!
не боится жары и вибраций, т.к

коммутаторы располагаются вдали от мотора (на моторном щите или в другом месте на кузове), а в самих коммуаторах нет ненадежной пайки по алюминию.
Позволяет получить мощную и стабильную систему зажигания, что особенно важно в турбированных моторах, где при наддуве выше 1.5Атм не редко возникают перебои на штатной системе зажигания.

С не меньшей пользой применяется и на атмосферных моторах.

В случае выхода из строя ремонт сводится к покупке недорогого коммутатора (примерная цена 350р) и его несложной доработке.

В случае же применения 2112-3705010 каждый его выход из строя приводит к трате денег порядка 1700-2500р.

Внешний вид применяемой с Искрой катушки зажигания 2111-3705010:

Отдельное слово о пресловутых «волгокатушках».

Если говорить кратко — применение их в наше время есть невежество и «деньги на ветер». Если говорить подробнее — качество деталей ГАЗ самое низкое, что есть из отходов производства на рынке. Все тесты катушек ГАЗ, проводимые в разные годы и разными людьми, однозначно показывают нижайшие параметры у этих катушек.

Более того, зачем монтировать 2 раздельные катушки, вместо одной компактной катушки?

2. Что такое bolt-on комплект Искры?

Шнур искры имеет такой же разьем, как и в 2112-3705010! Это по истине уникальное предложение, т.к. таких разьемов нет в отдельном виде и для Искры они изготавливаются специально.

Не требуется никакого вмешательства в проводку машины, чтобы установить Искру. Она подключается как штатный 2112-3705010!

3. Какие особенности установки комплекта Искры? Коммутаторы в обязательном порядке должны быть «заземлены», т.е. иметь соединение между своим алюминиевым корпусом и массой машины проводом сечением не менее 0.75 кв.мм.. Соединение надо выполнить до первого включения зажигания. Без соединения коммутаторы могут выйти из строя сразу.

Внешний вид «Искры»:

2. Установка зажигания Божья искра вместо модуля 2112 в Шевроле Нива Старый 2112

Модуль один раз подвел, новый тоже что-то капризничал 1 раз. Не стал дожидаться пока он погибнет и стал искать решение. Оказалось, это одна из болячек машин до 2006 года, выходит из строя модуль зажигания. Решил заказать с дополнительным переделанным комутатором, хотя если я правильно понял доработать самому его несложно.

Распроводовка, 3 комутатора 2250р. Катушка зажигания 1350 р.

Площадка под катушку с дополнительной массой (так на всякий случай). Новая катушка крепится на 4 болта, против штатных 3х.

Коммутаторы крепим к болту тормозного бачка.

Катушку убираем подальше от двигателя. У меня она стала под заднее крепление воздушного фильтра. Вид со стороны левого крыла.

Вид со стороны двигателя.

Соединяем провода и заводим. Работает ровно. Из субъективных наблюдений стала лучше заводится. Обычно с первого оборота заводилась и тут же глохла. Со второго заводилась и работала ровно. С новым зажиганием заводится с первого оборота. По расходу примерно тоже осталось. По надежности посмотрим, но штатный модуль лежит в багажнике. Перекинуть провода на него если что пара минут.

Замена помпы охлаждения двигателя для Шевроле Нивы (ВАЗ 2123)

Что-то зашумело, точнее начинало шуметь уже где-то месяц назад. Но звук проявлялся и исчезал, а тут зашумело постоянно.

Замена модуля

Как снять и порядок подключения: Модуль зажигания (МЗ) — это электротехнический прибор, главной задачей которого является генерирование тока высокого напряжения, и последующая передача его на свечи. Для связи МЗ и свечей используются высоковольтные провода. МЗ позволил отказаться от традиционного распределителя и катушки зажигания. Система зажигания не требует обслуживания из-за отсутствия регулировок и подвижных деталей.

Принцип работы модуля зажигания ваз 21214

Контроль МЗ выполняет Электронный Блок Управления, который подает на обмотки катушки ток. После чего генерируется высокое напряжение (по закону индукции) и в необходимый момент подается на свечу зажигания. МЗ — это две катушки зажигания, два коммутатора, четыре выхода на высоковольтные провода и пластиковый корпус. В системе зажигания применен метод «Холодной искры» — каждая катушка связана с двумя цилиндрами: первая — первый и четвертый цилиндр, вторая катушка — второй и третий цилиндр.

Признаки неисправности

Четыре признака неправильной работы МЗ: Потеря мощности; Провалы при ускорении; Не работают 1-4 или 2-3 цилиндры; Нестабильный холостой ход.

Как найти модуль зажигания?

Чтобы найти МЗ необходимо найти высоковольтные провода, т.к. один конец ВВ провода идет к Свечам, а другой к модулю зажигания.

Подключение ВВ проводов к модулю зажигания

В процессе подключения высоковольтных проводов к МЗ ваз 21214 нужно соблюдать определенный порядок. Если модуль держать строго перед собой, то подключение будет осуществляться следующим образом: первый цилиндр подключается к левому нижнему выводу, второй подключается к левому верхнему выводу, третий к правому верхнему выводу, а четвертый к правому нижнему выводу.

Стоимость модуля зажигания для ваз 21214

Примерная стоимость составляет от 650 до 1100 рублей.

Катушку зажигания на автомобиле Ваз 2121 и Нива 2131 снимают для замены в случае выхода из строя. Катушка не поддается ремонту и подлежит замене. Для выполнения ремонтных работ потребуется стандартный набор инструментов, после чего, при наличие всего необходимого, проделайте следующую последовательность действий:

Откройте капот. Работы проводят при выключенном зажигание, так же можно отсоединить клемму минус от аккумуляторной батареи.

• Отсоедините от катушки центральный высоковольтный провод, сняв его резиновый колпачок и потянув провод на себя.
• Далее ключом на восемь откручиваем две гайки крепления наконечников питающих проводов низкого напряжения к шпилькам катушки и снимаем их вместе с шайбами.

Теперь можно снять катушку. Для этого торцовой головкой на десять откручиваем две гайки крепления кронштейна катушки к шпилькам кузова и снимаем ее.

На этом ремонтные работы по снятию и замене катушки зажигания на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните ее замену или какой-либо другой ремонт, после чего установку проводим в обратной последовательности.
