Как подключить концевики дверей лада гранта норма

Как устранить неисправность концевиков дверей на Гранте

Предлагаем вам детально изучить простые методы устранения неисправности концевых выключателей дверей на популярной Лада Гранта. На практике каждый автовладелец может справиться с ремонтом. Итак, что можно предпринять, когда в холодное время года, концевик двери перестает корректно работать:

Один из наиболее простых способов – обработать поверхность механизма водоотталкивающей специализированной жидкостью. Поможет это до температуры воздуха до минус 50-градусов. Однако такая мера является временной и довольно краткосрочной. С концевиков необходимо снять пыльники. При этом необходимо помнить, что специальные резиновые колпачки выполняют сугубо защитную функцию, и если вы их удалите, то придется более тщательно следить за чистотой механизма

Важно, что пыльники снять можно на непродолжительное время, когда на улице сильные морозы, которые негативно влияют на работу устройства. Резинотехнические поверхности рекомендуется смазать силиконом. Однако этот метод вам пригодится при температуре воздуха не ниже минус 10-градусов

Штатные колпачки можно заменить аналогами. Можно использовать пыльники от других механизмов, например, хороший вариант Toprun, они практически идентичны оригинальным колпачкам LADA Granta. Самое главное, что такие пыльники изготовлены из материала, который не теряет свою эластичность при морозах. Под пыльник можно установить небольшую пружину. Для этого можно использовать пружины диаметром 12-13мм, длиной 18-20мм, при толщине используемой проволоки 1мм. Устанавливаются пружинки непосредственно на штоки выключателей под пыльниками. Если пружина хорошая, то она позволит колпачку быть в сжатом состоянии, и при температуре минус 40-градусов вас никогда не подведет

Однако этот метод вам пригодится при температуре воздуха не ниже минус 10-градусов. Штатные колпачки можно заменить аналогами. Можно использовать пыльники от других механизмов, например, хороший вариант Toprun, они практически идентичны оригинальным колпачкам LADA Granta. Самое главное, что такие пыльники изготовлены из материала, который не теряет свою эластичность при морозах. Под пыльник можно установить небольшую пружину. Для этого можно использовать пружины диаметром 12-13мм, длиной 18-20мм, при толщине используемой проволоки 1мм. Устанавливаются пружинки непосредственно на штоки выключателей под пыльниками. Если пружина хорошая, то она позволит колпачку быть в сжатом состоянии, и при температуре минус 40-градусов вас никогда не подведет.

Принцип работы концевиков

В зависимости от копмплектации Лада Гранта может быть оснащена одним концевиком (только водительская дверь) — комплектация Стандарт, или 4-мя концевиками — комплекатция «Норма+» и «Люкс».

Действительно, многие владельцы автомобиля Лада Гранта поменяли концевики в пороге на выключатели в дверном замке. Зимой концевики в порогах часто не реагируют на открытие двери из-за потери эластичности резинового колпачка. Также иногда встречаются случаи, когда концевики Лада Гранта в порогах сами срабатывают при резком повороте автомобиля, когда дверь может немного отходить от кузова.

Переход на концевики в дверном замке устраняет эти проблемы, и это можно осуществить собственными силами. Для этого понадобятся дополнительная проводка и штекеры.

Извлекаем старые концевики

Старые же концевики в порогах удаляются довольно просто. В зависимости от конструкции они крепятся либо на резиновые усики, либо на саморез.

1. В первом случае их просто нужно аккуратно потянуть на себя, так как выключатели держатся за счет фиксирующих усиков.

Концевики с креплением типа «усики», такие концевики стоят на водительской двери

Во втором случае необходимо открутить саморез концевика.

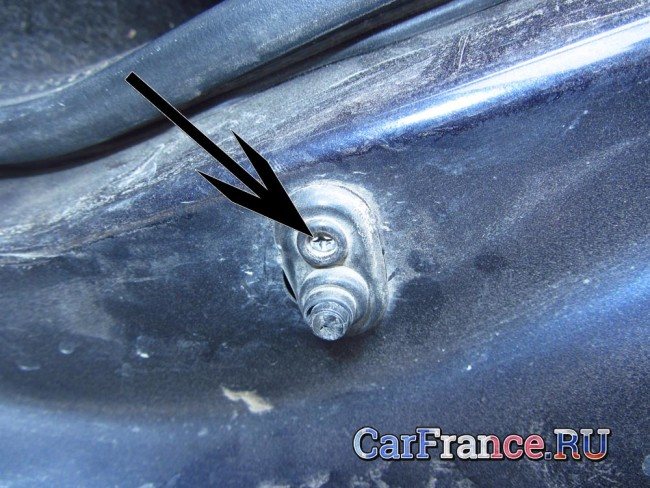

Саморез крепления концевиков, обратите внимание какие щели от концевика до кузова

Концевик водительской двери

На всех четырех дверях принцип удаления концевиков одинаков. Правда, на Грантах в комплектациях «Стандарт» и «Норма» с завода установлен только концевик водительской двери, а на остальных в порогах стоят резиновые заглушки. Такой же заглушкой можно будет заделать и пустое отверстие от удаленного из порога концевика левой передней двери.

С завода установлен только концевик водительской двери

Выше мы писали о варианте концевиков с саморезом, так обычно поступают, когда хотят установить концевики на все двери. В данном случае покупается три концевика, и параллелятся к водительской двери к плюсовому проводу, а минус — это саморез, который будет питаться от кузова автомобиля.

Ремонт концевиков

Эта проблема идёт ещё с первых Самар, где качество отдельных запчастей было очень плохим. Владельцы девяток подтвердят, что концевики там были ущербны, так и здесь на Лада Гранта, концевики делал «враг народа». Посмотрите, что с ними стало, через три года эксплуатации.

Источник

Корзина

Блок управления стеклопакетом «Норма» 1118 – 6512010 на ВАЗ 11183 «Калина»

Aktuator На автомобилях семейства «Калина» может устанавливаться 2 типа невзаимозаменяемых (по проводке) контроллера управления стеклопакетом 1118 – 6512010 и 11180 – 3763040 . 1118 – 6512010 имеет один, 25 -ти контактный разъем подключения, 1118 – 3763040 ( 1118 – 3763040 — 10 ) — два разъема.

Система дистанционного управления стеклопакетом «норма» на а/м ВАЗ 11183 , Калина. Управляет стеклоподъемниками и центральным запиранием дверей. При снятии разъема двигатель не заводится, устройство выполняет часть противоугонных функций.

Подключение

№	Цвет провода	Назначение, адресация
1

* Подходит обычный датчик удара от любой сигнализации (Alligator, Saturn, Clifford, A.P.S.).

+ 12 В подключаем на 12 контакт; корпус – на 6 ‑й; сигнальный провод (на нем появляется масса в момент активности) подключаем на 1 ‑й контакт.

При обычной постановке на охрану «Калина» теперь реагирует и на удар по кузову (гудит гудком и моргает поворотниками). Аналогично можно вместо датчика удара подключить датчик объема (например, одноуровневый MMS‑ 1 ).

Также можно подключить пейджер: + 12 V передатчика пейджера на 12 контакт, минус на 21 контакт.

Блок управления стеклопакетом 1118 – 3763040 (- 10 ) на ВАЗ 11183 «Калина»

Вход внешнего датчика удара или объема (Не используется)*
2	Розово/Черный	К выключателю блокировки дверей в блоке переключателей
3	Коричнево/Зеленый	К‑Line. К Кл. 71 Контроллера ЭСУД, Кл. 18 АПС‑ 6
4	Коричневый	Соединяется с массой при закрывании двери водителя
5	Серый	К элементу обогрева заднего стекла
6	Черный	Масса
7	Розово/Белый	К выключателю блокировки дверей в блоке переключателей
8	Желто/Голубой	В комбинацию приборов, к индикатору АПС‑ 6
9	Черно/Белый	Соединяется с массой при открывании капота. C ВК подкапотной лампы
10	Два Бело/Красных	Соединяется с массой при открывании задних дверей
11	Коричнево/Красный	Соединяется с массой при открывании правой передней двери
12	Выход 12 V питания внешнего датчика (Не используется)*
13	Не используется
14	Желтый	Импульс + 12 V, закрывания всех дверей и багажника
15	Красно /Голубой	К кл. 14 АПС‑ 6
16	Голубой с Черным	К левому указателю поворотов
17	Красно/Голубой	Импульс + 12 V, открывания дверей пассажиров
18	Красно/Черный	Импульс + 12 V, открывания двери водителя
19	Розово/Красный	Импульс + 12 V, открывания замка багажника
20	Желто/Голубой	К клемме « 15 », через предохранитель F 9 , в монтажном блоке
21	Серо/Черный	«-» Реле звукового сигнала
22	Бело/Голубой	Соединяется с массой при открывании двери водителя
23	Красный	К постоянному плюсу через предохранитель F 5 , в монтажном блоке
24	Голубой	К правому указателю поворота
25	Бело/Черный	Соединяется с массой при открывании багажника

Плата контроллера
Плата контроллера

Признак

Возможные причины	Метод устранения
Не читается код ключа

1 . 1 Неисправность в цепи катушки связи ВЗ

1 . 2 Неисправность в цепи от колодки к катушке связи до ЭБУ АПС

1 . 3 Отсутствует транспордер в ОК

1 . 4 Неисправен транспондер в ОК(выявляется при проведении пред.прод.подготовки)

1 . 5 Неисправен транспордер в РК(выявляется при проведении пред.прод.подготовки)

1 . 6 Неисправность входной транспордерной цепи в ЭБУ АПС

1 . 8 Оторвалась катушка связи от накладки ВЗ с внутренней стороны

Сокращения: ИС – индикатор состояния; ВЗ – выключатель зажигания; ОК – обучающий ключ; РК – рабочий ключ; ПДУ – пульт дистанционного управления; КСУД – контроллер системы управления двигателем; ЭБУ – электронный блок управления

Блок управления электропакетом Калина используется для автоматического поднимания и опускания окон, контроля дверей. Дополнительно он дает возможность контроля срабатывания сигнализации и открытия багажника.

Если речь идет о luxе комплектации Калина 2, то блок управления электропакетом отвечает за блокировку замка зажигания. Именно поэтому любые сбои в его работе негативным образом отражаются на ходовых качествах транспортного средства.

Как найти концевики быстро и без особых проблем

Многие не совсем знают где находятся концевики в автомобилях калина, нива или других машинах. Но когда приходится устанавливать сигнализацию, их поиски занимают достаточно много времени. Для того чтобы не тратить лишнего временного ресурса на обследование салона собственного автомобиля необходимо воспользоваться следующими подсказками:

• найти документацию на автомобиль и посмотреть схему расположения разных систем, приборов, концевиков и проводов, которые к ним ведут;
• посмотреть инструкцию с сигнализации – часто именно там можно найти место расположения таких точек для подключения, как концевики;
• поискать схему расположения для нивы, калины или других моделей транспортных средств в интернете;
• поискать эти точки в салоне авто, используя вольтметр.

Эти способы помогут автолюбителю найти абсолютно все концевики, если нужно подключить сигнализацию или заменить эти переключатели на устройства нового образца

Концевики предназначены для того, чтобы водителю было легче обходиться с разными системами автомобиля, и неважно будут это авто отечественного производства – нива, калина или иностранные модели, всё будет максимально комфортно

Концевики имеют очень маленькие размеры, устанавливаются во многих местах автомобиля, являются исполнителями конкретных функций. Эти устройства предназначены для комфортного доступа к функциональному ряду определённых систем автомобиля и упрощают процесс подключения сигнализации. Каждый концевик отвечает за работу своей зоны, но они могут быть подключены к одному проводу. Подключение к разным проводам не менее распространено. Минусовые и плюсовые концевики встречаются как в иностранных, так и в отечественных автомобилях –салоны нивы, калины и внешнее пространство авто. Купить их несложно, заменить можно самостоятельно, подключить к ним дополнительные провода каждый автомобилист сумеет самостоятельно.

Концевой выключатель или концевик — это электромеханическое устройство, которое подаёт управляющий сигнал при передвижении исполнительно механизма в крайнее или фиксированное положение. Также его ещё называют конечным выключателем. Например, для того чтобы ограничить подъём груза, свыше разрешаемой высоты на кранах или кран-балках устанавливаются концевые выключатели. Они подают отключающий сигнал в систему прекращая подачу напряжения на контактор включающий двигатель. В принципе по действиям которые он выполняет его работа схожа с обычным выключателем, только срабатывает он не от нажатия человека на клавишу. То есть используется, как ограничитель движения того или другого механизма.

Принцип работы концевиков

В зависимости от копмплектации Лада Гранта может быть оснащена одним концевиком (только водительская дверь) — комплектация Стандарт, или 4-мя концевиками — комплекатция «Норма+» и «Люкс».

Действительно, многие владельцы автомобиля Лада Гранта поменяли концевики в пороге на выключатели в дверном замке. Зимой концевики в порогах часто не реагируют на открытие двери из-за потери эластичности резинового колпачка. Также иногда встречаются случаи, когда концевики Лада Гранта в порогах сами срабатывают при резком повороте автомобиля, когда дверь может немного отходить от кузова.

Переход на концевики в дверном замке устраняет эти проблемы, и это можно осуществить собственными силами. Для этого понадобятся дополнительная проводка и штекеры.

Извлекаем старые концевики

Старые же концевики в порогах удаляются довольно просто. В зависимости от конструкции они крепятся либо на резиновые усики, либо на саморез.

1. В первом случае их просто нужно аккуратно потянуть на себя, так как выключатели держатся за счет фиксирующих усиков.

Концевики с креплением типа «усики», такие концевики стоят на водительской двери

Во втором случае необходимо открутить саморез концевика.

Саморез крепления концевиков, обратите внимание какие щели от концевика до кузова

Концевик водительской двери

На всех четырех дверях принцип удаления концевиков одинаков. Правда, на Грантах в комплектациях «Стандарт» и «Норма» с завода установлен только концевик водительской двери, а на остальных в порогах стоят резиновые заглушки. Такой же заглушкой можно будет заделать и пустое отверстие от удаленного из порога концевика левой передней двери.

С завода установлен только концевик водительской двери

Выше мы писали о варианте концевиков с саморезом, так обычно поступают, когда хотят установить концевики на все двери. В данном случае покупается три концевика, и параллелятся к водительской двери к плюсовому проводу, а минус — это саморез, который будет питаться от кузова автомобиля.

Ремонт концевиков

Эта проблема идёт ещё с первых Самар, где качество отдельных запчастей было очень плохим. Владельцы девяток подтвердят, что концевики там были ущербны, так и здесь на Лада Гранта, концевики делал «враг народа». Посмотрите, что с ними стало, через три года эксплуатации.

Автомобиль Лада Гранта Лифтбек в комплектации «Стандарт» оснащена лишь одним концевиком у водительской двери. Оставшиеся три двери имеют встроенные резиновые заглушки.

В комплектации «Норма» аналогичное размещение, но предусмотрена возможность дополнительной установки концевиков на Гранту Лифтбек владельцем самостоятельно. Для этого предварительно снимите декоративные вставки на порогах. Лишь в комплектации «Люкс» предоставлен полный набор функциональных концевиков на четыре двери.

Принцип работы следующий:

• при активации двери водителя контакты концевика разжимаются, загорается индикатор на приборной панели, включается освещение салона;
• при активации оставшихся трех дверей загорается лишь лампа освещения салона.

Сферы применения

Для каждого вида концевого выключателя свойственно использование в различных сферах деятельности. По применению их можно разделить на:

• Защитные, которые установлены с целью защитить механизм или персонал от непродуманных действий. Например, клетка, спускающая людей в шахту, не начнёт движение пока все двери её не будут закрыты, тем самым обеспечивается безопасность шахтёров.
• Функциональные. Они регулярно включают или отключают освещение или другой электрический механизм. Самый наглядный пример такого устройства известный каждому это включение света в холодильнике при открытии двери.

В общем применение концевых выключателей зависит от возможности механизма его использования и фантазии конструктора или дизайнера. Люди даже и не подозревают как часто им приходится сталкиваться с этим электрическим механизмом:

1. в быту и бытовой технике;
2. в автомобиле и в автомобилестроении;
3. в мебельной продукции;
4. на производстве для решения самых различных задач.

Основная информация

Довольно часто покупатели решают приобрести автомобили отечественного производителя. Естественно в этом есть свои плюсы, но есть и минусы. Как правило, отечественные автомобили имеют небольшую стоимость и это, и есть их самым главным плюсом.

Представленный факт перекрывает даже тот факт, что такой автомобиль будет иметь меньшую эффективность. Так вот, автомобиль, который мы сегодня будем обсуждать как раз, и относится к таким бюджетным автомобилям. Самой популярной комплектацией автомобиля Лада Гранта является комплектация норма.

Выбирая такое транспортное средство покупатель, естественно надеется, что оно оснащено штатной сигнализацией, так как, например, Лада Калина оснащена такой сигнализацией. Но Лада Гранта не оснащается противоугонной системой, единственное, на что может рассчитывать покупатель, так это на иммобилайзер.

1. В автомобильном салоне покупателю просто отдадут ключи от автомобиля и пожелают счастливого пути.
2. В данной комплектации сигнализация срабатывает во время открытия дверей, таким образом предотвращается несанкционированное проникновение в салон автомобиля.

Во время покупки Лады Гранта комплектации люкс в автомобильном салоне в кредит страховщиками не будет заявлена установка средств сигнализации. Для активирования штатной сигнализации владельцу транспортного средства буде нужно только подъехать к дилеру.

Штатная сигнализация считается частью электронной системы и оснащается дистанционным управлением, которое встраивается в ключ зажигания.

Но на автомобиль Лада Гранта вполне допускается установка более эффективной сигнализации с автозапуском и двухсторонней связью.

• Функция автозапуска двигателя, проявляющаяся после того как была завершена установка сигнализации, является особенно удобной при использовании в холодное время года, так как на холоде масло и мотор нуждается в прогревании.
• Владельцы такой системы утверждают, что она функционирует без каких-либо сбоев при температуре -35⁰С.
• Установка сигнализации на Ладу Гранту

Двухсторонняя связь, также является довольно полезной вещью, так как здесь совершенно не нужна установка громкой сигнализации, так же как и внешний сигнал, который легко отключается. В случае попытки взлома транспортного средства брелок на ключе зажигания будет издавать достаточно громкий сигнал, который будет слышен на всю квартиру.

Самостоятельная доработка концевиков дверей Лада Веста

Как выполнить установку колонок в передние двери в лада гранта В первую же зиму, после того как Лада Веста поступила в продажу, начали всплывать незначительные неисправности, что, в целом, нормально и случается с любой новой моделью. Одной из таких проблем стали концевики дверей Лада Веста.

В чем дело?

Владельцы российского седана начали подмечать, что в мороз во время открывания дверей, свет в машине либо вовсе не загорается, либо же загорается, но с заметной задержкой. Кроме того, бывают перебои в функционировании сигнализации. Это происходит из-за не совсем удачной конструкции концевиков дверей Лада Веста.

Суть в том, что для Весты, Калины 2 и Гранты закупаются одинаковые концевики. Однако при низкой температуре эластичности их защитных пыльников явно недостаточно для корректной работы. Как следствие, шток концевика не в состоянии выйти, из-за чего электроника Весты полагает, что двери все еще закрыты.

Ответ АвтоВАЗа

Несмотря на то, что нарекания на работу концевиков далеко не единичны, российский автопроизводитель не спешит признавать дефект конструкции. Согласно официальном ответу на такой запрос, представители АвтоВАЗа указали, при температуре -30 °С никаких перебоев инженеры завода не наблюдали, и только при -40 °С возможна небольшая задержка перед включением света в салоне.

Сотрудники АвтоВАЗа не признают наличия проблемы.

Варианты решения

Тем не менее, реальность расходится с выводами завода, что вынуждает обладателей авто самостоятельно решать вопрос с концевиками дверей Лада Веста. И тут они нашли несколько выходов из ситуации:

1. Замена пыльников;
2. Демонтаж;
3. Установка пружины;
4. Подпиливание.

Каждый из этих способов имеет право на жизнь, так как позволяет нормализовать работу системы.

Замена пыльников

Некоторые идут на замену пыльника на какой-то аналог. Одним из наиболее популярных является изделие от бренда Toprun, которое можно найти по артикулу 104035756. Цена такого концевика варьируется от 50 до 100 руб. Напоминаем, что оригинальный пыльник продается по артикулу 11190-3710206-00.

Аналог штатного концевика.

Сам концевик такой же, как и штатный, однако пыльник выполнен из гораздо более эластичной резины, что гарантирует его гибкость в сильный мороз. Причем производить замену непосредственно концевиков не стоит, если штатные исправно работают, разумеется. Достаточно просто поставить другие пыльники.

Пыльник ставится вместо заводского. Сам концевик менять необязательно.

Демонтаж

Этот вариант многих подкупает именно своей простотой. Казалось бы, нужно только снять заводские манжеты и дело с концом. Но проблема в том, что этот элемент защищает сами концевики от загрязнений, поэтому придется постоянно наблюдать за их чистотой. Компромиссным вариантом является демонтаж только в период морозов.

Можно просто снять пыльник с концевика.

Установка пружины

Такой способ решения проблемы заманчив отсутствием необходимости тратить время на поиск аналога. Если у вас есть небольшие пружины, диаметр которых составляет около 12 мм, а длина около 18 мм, можно использовать их. Для этого требуется поставить пружину под пыльник.

Она не даст манжете на морозе оставаться сжатой.

Пружина под манжетой концевика.

Подпиливание

Еще один вариант самостоятельной доработки концевиков Лада Веста. Если снять пыльник и вывернуть его наизнанку, станет виден небольшой шип в центре, длиной в пару миллиметров.

Его нужно аккуратно срезать, после чего напильником немного сточить пыльник изнутри – это сделает край манжета более тонким.

После остается только смазать обработанную поверхность антисиликоном и поставить обратно.

Как видно, вариантов достаточно, поэтому каждый владелец авто сможет доработать концевики своей Лады Весты тем способом, который посчитает оптимальным.

Общая информация

Функционирование автосигнализации, свет в салоне и работа лампы открытия дверей на панели приборов тесно связаны с работой концевиков. Стоимость описываемых приборов составляет примерно 160-175 руб. (к примеру, такова стоимость приборов с колпачком с артикулом 1118-3710199 и концевиков с артикулом 104035756).

Отметим и ряд отличий, существующих у различных комплектаций Грант:

• В машине комплектации «Стандарт» кнопки на посадочных местах заменены на заглушки из пластика. Проводка в машинах данной комплектации отсутствует;
• На Гранте «Норма» концевики устанавливаются не только на водительской, но и на всех остальных дверях, правда, все другие посадочные места (кроме водительского) снабжаются заглушками. В автомашинах указанной комплектации прокладывается проводка;
• В автомобилях комплектации «Люкс» также имеется полный комплект датчиков открытия дверей, устанавливаемых на каждой из дверей машины. В некоторых ранних модификациях датчик на двери водителя, был ответственен за включение осветительной лампы и индикатора закрытия двери на панели приборов. Остальные участвовали только при включении света. Современные модификации имеют более полный функционал, то есть все датчики подают сигнал и на включение света и на приборную доску.

Работа концевиков основана на замыкании цепи электромеханического прибора при открытии двери. Именно в этот момент происходит подача питания на освещающую автосалон лампу и параллельное направление электроимпульса в сигнализационную систему. При функционировании концевых выключателей, установленных на автомашинах Волжского Автозавода (включая Гранты), отмечаются некоторые проблемы, решать которые придется самому автовладельцу.

Фото: https://www.drive2.ru/l/288230376152835049/

Назначение в разных автомобилях

Без участия концевиков в автомобиле не обходится даже такой процесс, как открывание и закрывание дверей, капота или багажника. При несанкционированной попытке их открыть, моментально срабатывает охранная сигнализация, которая посредством определенных проводов соединена с соответствующими деталями.

Без помощи выключателя автоматически не включится лампочка плафона внутри салона автомобиля в ночное время, не сработает датчик контроля и пр. Не включится освещение багажника при его открывании. Не загорятся фонари стоп-сигнала при нажатии на педаль тормоза, если неисправен соответствующая деталь – «лягушка».

Узлы различаются по форме и месту установки в зависимости от марки автомобиля. Дверные элементы многих автомобилей находятся в проеме (прихлопе) двери. Просто так нельзя увидеть, где находятся концевики дверей на Калине, поскольку деталь спрятана в дверном замке.

Правила подключения

Несмотря на достаточно простую конструкцию концевых выключателей, они используются в электрооборудовании, где есть сложные электрические цепи. В итоге, подключать их должны специалисты, умеющие работать с принципиальным схемами подключения концевых выключателей. Подключение датчика происходит двумя проводами, красным и черным. Первый находится под напряжением, второй без него. Установлены они в цепи так, как указано на схеме.

При срабатывании прибора создается щелчок. Индикаторный вид выключателя подключается так же, как и обычный механический. Есть еще третий провод зеленого цвета. О том, что сработал выключатель, будет сигнализировать светодиод со щелчком.

Вам это будет интересно Магнитный пускатель ПМЛ

Обратите внимание! Сбой работы может происходит из-за запыленности с солнечным светом. Если сработает оптическая пара, то включится светоизлучающий диод. Специфика подключения оборудования

Специфика подключения оборудования

Установка концевика двери для Лада Гранта

Автомобиль ВАЗ 2190 изначально укомплектован сигнализацией. К сожалению, в Лада Гранта концевик двери установлен только возле водителя. Это создает неудобство при посадке и высадке пассажиров в темное время суток, так как не включается подсветка в салоне. Также отсутствие дополнительного сигнала не позволит обнаружить угонщика или вора при попытке открытия задней двери Лады.

Комплектации автомобиля

Многие владельцы автомобиля Лада сталкиваются с заводскими недоработками. Не стала исключением и современная модель Гранты. После покупки транспорта владелец обнаруживает изъяны в схеме сигнализации и освещения салона. При первом же осмотре Лада Гранта выясняется, что либо отсутствует штатная проводка до концевиков двери, либо кнопок нет совсем.

Электромеханические устройства замыкают цепь при открытии двери. В данном случае питание подается на лампу освещения салона. Параллельно направляется импульс в схему сигнализации. Но АвтоВАЗ решил сэкономить на таких «мелочах», как концевые выключатели. Владельцам новой машины необходимо самостоятельно устранить эти недостатки.

Существуют различия в схемах подключении сигнализации между различными комплектациями ВАЗ 2190:

1. Стандарт. В посадочные места вместо кнопок вставлены пластмассовые заглушки. Проводка в этой модификации полностью отсутствует.
2. Лада норма. Концевик стоит на водительской двери, а в остальных посадочных отверстиях — заглушки, но проложена проводка.
3. ВАЗ 2190 люкс. Присутствует полный комплект концевых элементов во всех дверях. Но лишь водительский концевик включает лампу освещения и индикатор незакрытых дверей на приборной панели. При открытии пассажирской двери загорится лишь освещение.

Доработка схемы

Работы по доработке концевых элементов дверей можно переложить на специалистов СТО. В этом случае с владельца возьмут плату за установку. Можно все сделать своими силами, тогда установка концевиков потребует наличия слесарных инструментов и прибора для проверки электрической цепи:

1. Тестер.
2. Паяльник.
3. Отвертка крестообразная.
4. Провод.
5. Припой ПОС-40.
6. Гофрированный шланг.
7. Изолирующая лента.
8. Выключатель концевой.

Концевик капота

Что такое концевик капота? Это все такой же штоковый выключатель, разве что шток у него длиннее, чем в дверях или багажнике. Поскольку концевик капота находится на передней рамке, расстояние до капота оказывается достаточно большим, из-за чего и приходится использовать длинный шток.

Это – самый редко устанавливаемый штатно концевик. На машинах без штатной сигнализации он может применяться заводом разве что для подкапотного плафона, который навскидку припоминается разве что по ВАЗовскому «восьмому» семейству. Поэтому эти концевики для сигнализации приходится подключать самостоятельно, и поэтому хотя бы один концевик всегда входит в комплектацию охранных систем.

Но бывает и наоборот: например, на Renault Megane 3 и Fluence для российского рынка он есть штатно во всех комплектациях, кроме минимальной, и даже встроен в замок капота. И к нему даже идут провода… но найти их в салоне невозможно, потому что они остаются под капотом никуда не подключенными. При установке сигнализации, конечно, можно уже не устанавливать свой концевик, но провода под капот все равно придется тянуть.

Этот концевик сигнализации будет самым проблемным: вода и грязь будут попадать под кромку капота, вызывая коррозию, либо отказ концевика, либо ложные срабатывания тревоги. Поэтому нужно внимательно выбирать место, по возможности устанавливая концевик в самом чистом из доступных.
