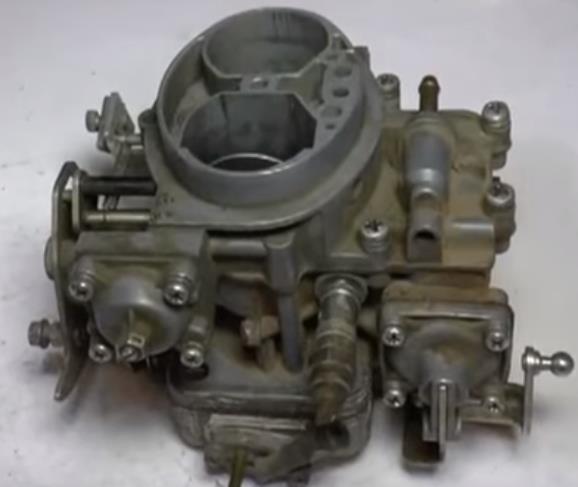

Карбюратор ока

Recommendations

Comments 7

Приветствую, а кроме как вытачивать штуцера у токаря, можно где-нибудь штуцера раздобыть подходящие для окушного карбера? Заколебался закипать, в итоге купил магистраль 8-ую купил штуцера 8-ые снял карбер, а они здоровые в плане резьбы вот теперь не знаю где раздобыть. И вопрос у тебя получается магистраль шла по салону, а у меня по днищу идет где выхлоп, может в этом корень зла?

Привет. Может да, из-за того что по днищу идёт, от выхлопа греется. На счёт штуцера, посмотри, подойдёт ли основной штуцер по резьбе, который на входе в карб. Я просто уже не помню размеры, но думаю он будет меньше 09. Если нет, то тогда только точить.

Очистка элементов карбюратора от нагара и грязи

Карбюратор необходимо чистить и снаружи и изнутри. Оптимальным решением будет выполнить эту операцию на станции технического обслуживания, так как эта операция требует особой аккуратности. Но если автовладелец имеет опыт обслуживания запасных частей, то эту работу можно выполнить самостоятельно.

Чистка жиклеров

Отличительной чертой таких деталей как жиклер является то, что отверстия, которые в них проделаны, имеют строгие допуски и их нарушение может привести к нарушению параметров подачи топлива.

Для производства этой детали, как правило, применяют цветные металлы. Так как этот материал довольно мягкий, то для чистки отверстий использовать проволоку не стоит. Лучше всего применять деревянной зубочистки. Она сможет снять нагар без повреждения тела жиклера. Для получения большего эффекта от чистки отверстий имеет смысл продуть их сжатым воздухом.

Чистка дроссельной заслонки

Чистку дроссельной заслонки надо выполнять только тогда, когда существуют причины, указывающие на наличие нагара. На его наличие может указывать на то, что двигатель стал запускаться с перебоями, в его работе стали наблюдаться перебои и на холостом ходу обороты плывут.

На карбюраторах ДААЗ-1111 операцию по чистке воздушной заслонки желательно выполнять после 80 – 100 тысяч км. пробега. Для того, что бы выполнить эту операцию с максимальным эффектом заслонки надо снять. Удаление нагара надо проводить только мягкой тряпкой без ворса. Кстати, существуют специальные жидкости для очистки карбюраторов. Для очистки нагара такую жидкость наносят на его детали и затем, через некоторое время его надо стереть мягкой сухой тряпочкой.

ВАЖНО! ПРИ ВЫПОЛНЕНИИ РАБОТ ПО ОЧИСТКЕ КАРБЮРАТОРА И ЕГО ДЕТАЛЕЙ ОТ НАГАРА И ДРУГИХ ЗАГРЯЗНЕНИЙ ДОПУСТИМО ИСПОЛЬЗОВАТЬ ТКАНЬ БЕЗ ВОРСА

Очистка поплавковой камеры

Поплавковую камеру необходимо чистить через каждые 80 тысяч км пробега. Для того, чтобы удалить нагар целесообразно карбюратор полностью разобрать, при этом поплавки удалять не надо.

В камеру заливают жидкость для очистки карбюраторов, кстати, допустимо использовать керосин. По истечении определенного времени, обычно это два – три часа жидкость растворит слой нагара. Ее необходимо слить и протереть полость камеры продуть и протереть насухо.

Кстати, иногда поплавковую камеру надо чистить из-за того, что в бензобак заливается некачественное топливо.

Настройка карбюратора

Как отрегулировать карбюратор на ОКЕ? На самом деле это не так и сложно, но для этого необходимо соблюсти несколько простых правил. На автомобиле ВАЗ — ОКА отрегулировать карбюратор можно в следующей последовательности.

1. К настройке карбюратора можно приступать только того, как двигатель вышел на рабочий режим и проверены другие системы автомобиля, в т.ч. и работа главного топливного и ускорительного насоса.
2. При выполнении настройки имеет смысл включить все электрооборудование фары и пр.

Следует отметить, что настройку карбюратора можно проводить, не демонтируя само устройство. Главное, надо снять воздушный фильтр, так как он ограничивает доступ к нему.

Настройка карбюратора ОКИ включает в себя следующие операции:

• регулировка расхода топлива;
• настройку оборотов холостого хода;
• регулировка динамики движения.

Для выполнения этих операций на карбюраторе установлено несколько регулировочных устройств.

1. Винт качества, поднимающий обороты двигателя в режиме холостого хода.
2. Винт количества топлива, регулирующий обогащение смеси топлива и воздуха.
3. Стопорные винты заслонки системы первой и переходной системы второй камеры.
4. Фиксатор жиклера холостого хода, который отвечает за их постоянство.

Параметры дозирующих систем карбюратора

Обслуживание, регулировка

Благодаря простой конструкции и минимального количества электроники, карбюратор на «Ока» является достаточно надежным узлом. Но для поддержания его в полностью работоспособном состоянии, требуется периодическое обслуживание.

Признаками того, что нужен ремонт карбюратора «Ока» являются такие симптомы:

• Затрудненный запуск мотора;
• Неустойчивая работа на ХХ;
• Возникновение провалов, рывков при нагрузке, резком открытии дросселей;
• Падение мощности;

Поскольку такие же симптомы имеют проблемы с системой зажигания, то не лишним будет проверить ее работоспособность вместе с системой питания.

Основным недостатком карбюратора является наличие большого количества каналов и компонентов с отверстиями малого сечения, которые со временем забиваются сором, в них откладываются смолистые отложения, содержащиеся в топливе.

Обслуживание карбюратора сводится к полной разборке, промывке и продувке каналов, жиклеров, трубок. При этом, для прочистки не рекомендуется использовать металлические предметы (иголки, шило), чтобы не повлиять на сечения отверстий, хотя допускается применение для прочистки деревянных предметов (зубочисток).

При несильных загрязнения также помогают спец. средства для чистки карбюраторов, использование которых не требует демонтажа и разборки узла – промывка осуществляется на установленном карбюраторе и заведенном двигателе.

Из возможных поломок узла можно отметить:

• Выход из строя электромагнитного клапана;
• Порыв мембраны ускорительного насоса;
• Износ посадочных отверстий осей дросселей;
• Коробление плоскости корпуса дросселей из-за неравномерной затяжки;

Настроек у ДААЗ «Ока» не так уж и много – регулируется уровень в поплавковой камере и обороты ХХ.

Первая операция выполняется так:

• Демонтируем крышку;
• Замеряем высоту выступа вершины запорной иглы над плоскостью крышки, держа крышку строго горизонтально (чтобы игла «смотрела» вниз). Нормальным считается высота выступа 10 мм. Если показатель не соответствует, нужно добавить прокладку под седло иголки;
• Ставим крышку на место;
• Ручной подкачкой насоса закачивает топливо в карбюратор (нужно его заполнить полностью);
• Снимаем крышку;
• Замеряем расстояние от поверхности топлива до верхней плоскости корпуса. При нормальной регулировке этот показатель должен соответствовать 23-24 мм. Если расстояние больше или меньше, регулируем путем подгибания язычка на поплавке (для уменьшения количества – подгибаем вверх, а для увеличения – вниз).

Регулировка оборотов ХХ выполняется винтом качества. Работы следует выполнять на прогретом моторе и с включенными электроприборами (чтобы создать нагрузку). Суть регулировки сводится к тому, что нужно вращая винт добиться оборотов мотора на уровне 800-1000 об/мин.

ВАЗ Ока с двигателем 0,75 л – популярный малолитражный легковой автомобиль девяностых и двухтысячных годов, завоевал сердца многих автомобилистов благодаря своей маневренности, достаточно высокой проходимости и экономичности. Но расход топлива не всегда мог быть одинаковым, во многой степени зависел от того, как настроен карбюратор Ока 11113.

В настоящее время эти малолитражки еще ездят на дорогах нашей страны, и запчасти для авто пользуются спросом. Также для «Окушки» продаются карбюраторные узлы (КУ) различных модификаций, ремкомплекты, жиклеры, прокладки и прочие детали, их можно купить в специализированных магазинах, а регулировку и ремонт топливной системы выполняют не только специалисты, но и многие автовладельцы самостоятельно.

Как очистить карбюратор

Прежде чем заняться регулировкой карбюратора на Оке, его нужно обязательно почистить. Именно загрязнения являются основной причиной нестабильной работы двигателя на этих машинах.

Карбюраторный узел со временем засоряется. Особенно если использовать топливо низкого качества. Грязь проникает в жиклеры, а также топливные каналы.

Это может повлечь за собой такие симптомы:

• пропажа холостого хода;
• двигатель не набирает обороты;
• возникает эффект троения ДВС;
• увеличивается расход горючего;
• из выхлопной трубы поступает дым чёрного цвета.

Во многих таких ситуациях серьёзный ремонт не нужен. Достаточно просто почистить систему, а затем заняться регулировкой карбюратора на Оке 11113.

Практика показывает, что чаще всего засоряются каналы ГДС, когда двигатель не набирает обороты в условиях открытия заслонки первой камеры. Хотя при этом холостой ход не пропадает.

Тут следует удалить загрязнения с помощью сжатого воздуха, не снимая карбюратор.

Смысл в следующем:

• заглушить двигатель Оки и поднять капот;
• снять корпус воздушного фильтра;
• насосом, грушей или компрессором продуть каналы от ГДС;
• запустить двигатель;
• проверить стабильность его работы.

Если поведение стало нормальным, тогда фильтр ставится на место и машина продолжает эксплуатироваться. Если нет, тогда нужно продуть ещё раз.

Очистка карбюратора от нагара и загрязнений

Большинство проблем с карбюратором возникает из-за некачественного топлива. Именно оно является причиной появления налёта, нагара. Оно же вызывает засоры топливных каналов. Для устранения всего этого придётся воспользоваться специальной чистящей жидкостью для карбюраторов. Она представляет собой баллончик со спреем. К баллону обычно прилагается комплект насадок для промывки каналов карбюратора. Есть множество производителей жидкости, но особой популярностью у автолюбителей пользуется жидкость HG3177, позволяющая идеально промыть карбюратор за несколько минут.

Жидкость для промывки карбюраторов HG3177 очень популярна у автолюбителей

Инструменты и расходные материалы

• ветошь;
• несколько зубочисток;
• отрезок тонкой стальной проволоки длиной 30 см;
• баллон со сжатым воздухом;
• защитные резиновые перчатки и очки;
• комплект рожковых ключей;
• плоская отвёртка;
• жидкость для чистки карбюратора.

Последовательность действий

1. Снятый с автомобиля карбюратор полностью разбирается.

   Полностью разобранный и подготовленный к очистке карбюратор ДААЗ 1111 для автоомобиля ОКА

2. Все засорившиеся каналы и отверстия аккуратно прочищаются с помощью зубочисток. А если нагар слишком сильно приварился к стенкам топливного канала, то для его прочистки используется стальная проволока.
3. После предварительной чистки на баллончик с жидкостью надевается насадка с самой тонкой трубкой. Жидкость заливается во все топливные каналы и мелкие отверстия карбюратора. После этого устройство следует оставить в покое на 15–20 минут (точное время зависит от типа используемой промывочной жидкости и для его уточнения следует прочесть информацию на баллончике).

   Самая тонкая насадка на баллончик с жидкостью для промывки карбюраторов

4. Через 20 минут топливные каналы продуваются сжатым воздухом из баллончика.
5. Все остальные загрязнённые детали карбюратора обрабатываются жидкостью. Спрей распыляется без насадки. Через 20 минут детали тщательно протираются ветошью и производится обратная сборка карбюратора.

Настройка

Карбюратор

на автомобиле ОКА – это немного измененный и доработанный механизм от «классики», который разработан специально под расположение в двигателе ВАЗ 11113, а также имеет электромагнитный клапан и жиклеры, адаптированные под малый литраж.

Карбюратор под капотом расположен поперечно, не так, как это принято в других автомобилях, поэтому при быстром левом повороте топливо может отходить из жиклеров, что приводит к провалам в работе двигателя.

https://youtube.com/watch?v=jXTcxsl8ON0

Троит Ока

. Настройка зажигания наОке . расход стал примерно на литр больше чем с экономичный карбюратор как сделать. Настройкакарбюратора Ока .

Призвана решить эту проблему настройка карбюратора, главной задачей которой является регулировка уровня бензина в камерах. Для этого нужно выставить расстояние в 2,2 см от прокладки в верхней части карбюратора, так как такое значение рекомендуется производителем. Провести такую операцию невозможно без снятия той самой крышки.

Настройка карбюратора автомобиля Ока

Отдельное внимание нужно уделять этому вопросу на автомобиле ОКА, так как слишком большой объем топлива приведет к «заливанию» бензином. мне тоже интересно где можно отрегулировать фары, и на пассатах б3 не как это делать. Топливо должно находиться немного ниже, чем трубка экономайзера

В обратном случае будет постоянно возникать обогащенная смесь, свечи заливаться, а двигатель рано или поздно даст сбой. Для того чтобы предотвратить неприятные ситуации с поворотами, применяется специальный экономайзер

Топливо должно находиться немного ниже, чем трубка экономайзера. В обратном случае будет постоянно возникать обогащенная смесь, свечи заливаться, а двигатель рано или поздно даст сбой. Для того чтобы предотвратить неприятные ситуации с поворотами, применяется специальный экономайзер.

Регулировка карбюратора – это в первую очередь настройка работы жиклеров. Проводить такую процедуру нужно только на полностью рабочем двигателе, иначе ее эффект снижается. Отрегулировать карбюратор

необходимо так, чтобы обеспечивался уровень в 1,5 оборота от момента наибольшего обеднения эмульсии. На автомобиле ОКА это делается за счет кручения винта качества. Далее, в зависимости от оборотов проводится регулировка.

Также необходимо отрегулировать

подачу количества топлива с помощью специального винта. Карбюратор на машине ока довольно простой, так как он включает в себя минимум электроники. Это устройство нужно поворачивать до момента, когда наступит стабильная и ровная работа двигателя на ОКЕ.

Низкие обороты выставляются таким образом, чтобы карбюратор работал четко, а не глохнул. При этом нужно предварительно включать все электрооборудование. Правильная настройка карбюратора позволяет достигать расхода бензина до 6 л в городе на машине ОКА.

Установка «Солекса» на Оку

Добиться экономии топлива, более стабильной работы двигателя часто удается, выполнив ремонт карбюратора, заменив ремкомплект, произведя грамотную регулировку. Но не всех владельцев малолитражных авто устраивает динамика мотора, его приемистость, поэтому некоторые водители производят тюнинг – устанавливают КУ «Солекс» от автомобилей 2108-09. Цена этого узла относительно небольшая, и многие могут позволить себе такую установку, но потребуются некоторые дополнительные детали и небольшая доработка. Понадобятся запчасти:

1. толстая проставка под карбюратор;
2. 2 тонких прокладки;
3. хомуты;
4. топливные патрубки (по необходимости).

В любом случае нужно будет что-то сделать с корпусом воздушного фильтра: или модернизировать уже имеющуюся в наличии деталь, или приобрести ее от модели ВАЗ-2108 (09). Здесь все дело в цене, и если хочется сэкономить, то лучше, разумеется, заняться модернизацией. Замена стандартного карбюраторного узла на «Солекс» производится так:

• снимаем старый КУ (демонтируем воздушный фильтр в сборе, отсоединяем топливные шланги, тягу газа, трос подсоса, откручиваем четыре гайки крепления);
• на коллекторную площадку устанавливаем тонкие прокладки, а между ними – проставку;

• прикручиваем Solex четырьмя гайками;
• прикрепляем тягу газа, проблем возникнуть не должно, здесь обычно не требуется подгонки;
• подсоединяем провод ЭМГ;
• закрепляем хомутами топливные патрубки, если «обратки» на машине нет, устанавливаем заглушку на соответствующий штуцер

• трос воздушной заслонки нужно будет «перекинуть», иначе его длины не хватит;
• соединив и установив все, кроме «воздухана», накачиваем топливо бензонасосом в поплавковую камеру, пробуем произвести запуск движка.

Регулировку холостого хода следует проводить только после полного прогрева ДВС, настраивается ХХ с помощью заворачивания и отворачивания винтов качества и количества. Сначала «количеством» немного поднимаем обороты (примерно до 1000), затем закручиваем винтик качества до того момента, пока движок не заработает тише, появятся небольшие перебои. Немного «добавляем качество», чуть выворачивая винт, «количеством» добиваемся оборотов в стандартных пределах 850-900 об/мин.

В завершение устанавливаем на место «воздухан», проводим испытания на дороге. Если расход топлива кажется большим, или не устраивают холостые обороты, ХХ всегда можно отрегулировать на месте, уже не снимая корпуса воздушного фильтра.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ваз 2112 16 клапанов рабочая температура

Глючит спидометр на ваз 2114

Как замкнуть стартер на ваз 2110, причины поломки стартера, три способа завести авто

Как разобрать генератор на ваз 2112

Сколько моторного масла в ВАЗ 2114

Какой лучше радиатор печки медный или алюминиевый на ваз 2114

Как на ваз 2107 правильно подключить магнитолу

Двигатель работает с перебоями на холостом ходу ваз 2110 инжектор

для TRX 2.5, 2.5R и 3.3

для TRX 2.5, 2.5R и 3.3

Статья № 542607

TRX 2.5, TRX 2.5R и TRX 3.3 Racing Engine Заводская обкатка (по умолчанию) Настройки карбюратора:

Высокоскоростная игла

Гоночные двигатели TRX 2.5, TRX 2.5R и TRX 3.3: Хорошей отправной точкой для высокоскоростной иглы является 4 разворота (против часовой стрелки) от закрытого.

тихоходная игла

Обратите внимание на тонкую темную серую область между иглой низкой скорости и рычагом дроссельной заслонки. Это на самом деле другой конец золотника из карбюратора

Низкоскоростная игла ввинчивается в золотниковый клапан и устанавливается на одном уровне с краем золотникового клапана.

Примечание: Это хорошая базовая настройка. Может потребоваться регулировка для тихоходной иглы для лучшей производительности в ваших условиях работы.

Стопорный винт

Стопорный винт холостого хода контролирует скорость холостого хода, предотвращая полное закрытие затвора карбюратора. Поверните направо (по часовой стрелке), чтобы увеличить число оборотов, и налево (против часовой стрелки), чтобы уменьшить число оборотов.

Холостой ход

Хорошей отправной точкой для остановки золотникового клапана на холостом ходу является зазор 0,7-1,0 мм.

Карбюратор предварительно настроен на заводе для обкатки.Базовая настройка должна быть правильной для запуска и запуска двигателя через процесс обкатки. Однако если у вас возникли проблемы с запуском двигателя или его работой, вам может потребоваться перенастроить топливную смесь, чтобы компенсировать такие факторы, как температура, влажность и высота (плотность воздуха). Хорошей идеей будет взять с собой карту настройки, которая была прикреплена к топливному баку.

Тюнинг-карта
Загрузите карту (PDF) в категории инструкций.
Тюнинг Карта Передняя (нажмите для увеличения)	Tuning Card Back (нажмите для увеличения)
Это очень информативная карта, которая будет чрезвычайно ценной, особенно для тех, кто плохо знаком с нитро R / C. Вы можете разорвать карту на перфорации и положить ее в свой кошелек или коробочку.

Как снять

Процедура снятия достаточно проста, однако рекомендуется придерживаться чёткого плана действий, чтобы не повредить внутренние компоненты карбюратора в процессе демонтажа. Для успешного проведения работы потребуется всего три инструмента:

рожковый ключ на 8;

рожковый ключ на 13;

Порядок демонтажа карбюратора ДААЗ-1111 выглядит следующим образом:

Необходимо будет снять короб воздушного фильтра.. Он расположен таким образом, что мешает свободному доступу к карбюратору.

После этого потребуется ослабить затяжку болтового соединения крепления тяги привода заслонки к рычагу. Также слегка открутить придётся и болт, которым привод заслонки крепится к кронштейну.

После ослабления болты легко выкручиваются — нужно отсоединить тягу привода от всех подключений.

Используя отвёртку, отсоединить наконечник промежуточной тяги от рычага.

Далее необходимо разъединить вентиляционный шланг картера, который подключён к штуцеру.

После можно смело демонтировать проводку от клапана экономайзера.

Следующий этап — это отсоединение шланга вакуумного регулятора.

Далее потребуется ослабить фиксацию хомута на патрубке подвода топлива и снять шланг. Может вылиться какое-то количество горючего.

После чего можно приступать к процедуре снятия корпуса карбюратора. Для этого потребуется вывернуть клапан экономайзера принудительного холостого хода, за них находятся две гайки, которые нужно отвернуть.

После того как будет снять кронштейн фильтрующего элемента, можно отвернуть две гайки, которые находятся с лицевой стороны карбюратора.

Устройство аккуратно снимается со шпилек.

Главное — соблюдать точный порядок действий

Сразу же после демонтажа карбюратора рекомендуется не ворсистой тканью заблокировать образовавшееся отверстие во впускном коллекторе. Эта мера необходима для того, что внутрь не попали пыль и грязь.

Чистка элементов карбюратора от нагара и грязи

Целесообразно выполнять чистку карбюратора как снаружи, так и внутри на СТО. Однако если у автовладельца имеется опыт самостоятельного обслуживания своей машины, то допускается выполнение чистки карбюратора от нагара своими руками. Стоит, однако, быть максимально осторожным, так как некоторые детали механизма требуют особой аккуратности.

Как почистить жиклёры

Топливные или воздушные жиклёры карбюратора ДААЗ-1111 калиброваны, то есть имеют отверстия строго выверенного диаметра. То есть при нарушении целостности поверхности может нарушиться нормальный режим подачи горючего или воздуха.

Чистка жиклёров проводится каждые 50 тыс. километров пробега, так как из-за своего строения и функций они более всего подвержены налипанию копоти.

Корпус жиклёров обычно состоит из податливого сплава металла, который легко повредить. Поэтому чистку от нагара и грязи не рекомендуется проводить с помощью проволоки. Целесообразно использование зубочистки, которая мягко снимет копоть с детали. Для улучшения результата можно продуть жиклёр из баллончика со сжатым воздухом или под напором струи от обычного насоса для шин.

Малогабаритные детали в виде пробок

Чистка дроссельной заслонки

Чистить дроссельную заслонку необходимо только в том случае, если есть явные причины, которые указывают на образование нагара. Например, мотор стал запускаться с перебоями, нестабильно работать, на холостом ходу обороты начинают «плавать» и т. д.

На автомобилях «Ока» чистить дроссельную заслонку рекомендуется не чаще, чем каждые 80–100 тыс. километров пробега. Для успешного проведения операции рекомендуется снять деталь с карбюратора. Для удаления нагара можно использовать только мягкие ткани без ворса и специальные очистители для карбюраторных моторов. Нужно будет легко протереть все поверхности заслонки очистителем, после чего вытереть её чистой сухой тканью.

Очистка от нагара поплавковой камеры

Поплавковую камеру рекомендуется прочищать каждые 80 тыс. километров пробега. Для качественного снятия нагара нужно будет полностью разобрать устройство, не вынимая поплавка. В полость камеры заливается очиститель для карбюраторов (или керосин), жидкость должна растворить отложения нагара в камере за два часа. После чего её необходимо слить, продуть полость и насухо вытереть.

Поплавковую камеру часто чистить от нагара приходится в тех случаях, когда используется некачественное топливо. Если автовладелец внимательно следит за качеством потребляемого бензина, то сроки для промывки и очистки могут быть увеличены.

Неисправности и их диагностика

• карбюратор «стреляет». Это — наиболее распространённая неисправность, связанная с карбюраторами машин ОКА. Обычно проблема возникает из-за некачественного бензина. Из-за него в карбюратор начинает поступать слишком бедная топливная смесь, после чего водитель слышит под капотом громкий хлопок, напоминающий пистолетный выстрел. Для устранения проблемы следует слить некачественное топливо, сменить бензоколонку и почистить карбюраторные жиклёры;
• избыток бензина в карбюраторе. Если в устройство поступает слишком много бензина, то завести автомобиль очень трудно: двигатель запускается, но тут же глохнет. Для устранения этой проблемы необходимо точно отрегулировать карбюратор, а если проблема не ушла — установить новый комплект свечей зажигания;
• нет бензина в карбюраторе. Если бензин не поступает в карбюратор, то автомобиль просто не заведётся. Обычно топливо перестаёт поступать из-за засора в одной из камер устройства или из-за плохой регулировки. Решение только одно: снять карбюратор, полностью его разобрать и промыть;
• в карбюраторе образовался конденсат. Эта проблема встречается редко, но не упомянуть о ней нельзя. Чаще всего конденсат появляется в карбюраторе зимой, в сильные морозы. После этого машина очень плохо заводится. Если завести всё же удалось, надо как следует прогреть двигатель в течение 10–15 минут. Обычно этого бывает достаточно для полного устранения конденсата.

Конструкция карбюратора на автомобиле ОКА такая, что картерные газы выводятся не самым лучшим образом. Это приводит к тому, что двигатель не может максимально использовать свои возможности. Более того, из-за его устройства масло может попадать в карбюратор и загрязнять его. Эти проблемы решаются довольно просто.

При рабочей системе зажигания могут возникать следующие неполадки:

• Бедная смесь, проблемы с ЭМК или загрязненность жиклера, что приводит к нестабильной работе мотора;
• Засор жиклера также может вызвать неадекватную и неинформативную работу педали газа;
• При низком уровне в поплавковой камере может наблюдаться плохая динамика, рывки на низких и средних оборотах;
• При нарушениях движения топлива в поплавковой камере, могут возникать рывки при работе двигателя на максимальных оборотах;
• Неисправность ускорительного насоса, если резкое нажатие на педаль газа приводит к провалу;
• При увеличенном уровне бензина в поплавковой камере или нарушении герметичности игольчатого клапана может возникать трудность с запуском уже теплого мотора;
• Неправильная настройка механизма запуска приводит к проблемам запуска мотора на холодную, нестабильным оборотам и т.д.

Следует отметить, что главным признаком какой-либо неисправности является увеличение количества потребляемого бензина. Например, это может возникать, если регулировка механизма запуска была произведена неправильно, когда жиклеры не соответствуют требованиям или имеет место их загрязнение.

Помимо этого на расход влияют погодные условия, шины и стиль управления автомобилем ОКА. Если есть какие-то неполадки, то необходимо отрегулировать устройство и все будет работать четко.

Регулировка карбюратора «Ока» после ремонта своими руками

После того как карбюратор ДААЗ-1111 побывал в ремонте, обычно требуется регулирование пускового устройства. Для этих целей понадобится простой набор инструментов:

рожковый ключ на 7;

Регулировать пусковое устройство необходимо на снятом с мотора карбюраторе, так как в ином случае полноценно провести настройку не получится. Предлагаемая инструкция сможет обеспечить стабильный и быстрый пуск двигателя «на холодную». Для этого потребуется скорректировать работу двух заслонок в первичной камере:

Рычаг управления воздушной заслонкой провернуть против часовой стрелки до упора. Удерживать рычажок в этом положении до тех пор, пока заслонка не закроется полностью.

Используя отвёртку, опустить шток пускового устройства. При опускании штока заслонка воздуха будет постепенно приподниматься.

В этот момент нужно будет проверить толщину между нижней частью заслонки и стенкой карбюратора. В зазор должно входить сверло с диаметром 2.2 мм. В случае если зазор больше/меньше, рекомендуется опускать шток до тех пор, пока отверстие не будет точно соответствовать толщине сверла.

После этого, не отпуская рычажок воздушной заслонки, нужно будет перевернуть корпус карбюратора. Сверлом с диаметром 0.8 мм также проверяется зазор между дроссельной заслонкой и стенкой камеры. Необходимо отрегулировать толщину щели посредством вращения упорного винтика.

При достижении рекомендуемых показателей можно считать регулировку пускового устройства завершённой.

Видеоинструкция: порядок регулировки

Выполнение работ с карбюратором ДААЗ-1111 благодаря простоте его конструкции не считается трудновыполнимой задачей. При наличии минимального количества инструментов и практического опыта работы с карбюраторными механизмами автовладелец может справиться с поставленной задачей своими силами. Чаще всего необходима чистка элементов карбюратора от нагара, а также регулировка некоторых параметров работы. Внимательность и аккуратность при выполнении необходимых действий можно считать залогом качественного выполнения всех работ для оптимизации работы ДААЗ-1111.

Засорившийся карбюратор автомобиля становится источником головной боли для любого автовладельца. Водитель автомобиля ОКА в этом смысле исключением не является. Если карбюратор вовремя не отремонтировать, о комфортной езде можно будет забыть. Можно ли отремонтировать это устройство своими силами? Разумеется.

ВАЗ 11113

Регулировка привода карбюратора

Выполняется при замене карбюратора

, а также при износе или замене деталей привода.

1. При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной — закрыты.
2. Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок.
3. Натяжение троса при полностью отпущенной педали проверяется так: оттягиваем трос на середине ветви возле карбюратора на величину около 10 мм, при этом дроссельные заслонки не должны открываться. Если оттянуть ветвь на большую величину (около 15 мм), они должны начать приоткрываться.

Регулировка уровня топлива в поплавковой камере

Выполняется при замене игольчатого клапана, поплавка (см. также «Диагностика неисправностей двигателя«).

1. Снимаем крышку карбюратора (см. «Разборка карбюратора«,) и замеряем выступание игольчатого клапана над крышкой, которое должно составлять 10 мм. Если это не так, заменяем прокладку или клапан с прокладкой.
2. Установив поплавок нижней частью на ровную поверхность, измеряем расстояние от нее до центра оси поплавка. Оно должно составлять 23,1 мм. Регулируем размер подгибанием рычажка.
3. Измеряем расстояние от язычка до верхней плоскости поплавка, которое должно составлять 2,0 мм.
4. В качестве калибра можно использовать сверло.
5. Регулируем расстояние подгибанием язычка. При этом его опорная поверхность должна быть перпендикулярна оси игольчатого клапана.

Регулировка пускового устройства

Выполняется на снятом карбюраторе.

1. При повороте рычага управления воздушной заслонкой против часовой стрелки до упора воздушная заслонка должна полностью закрыться. Если она не закрывается, устраните причину заедания (или выправьте деформированную заслонку).
2. При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на пусковой зазор С (см. рис).
3. Этот зазор регулируем, поворачивая тонкой шлицевой отверткой винт на рычаге привода дроссельной заслонки.
4. При полностью закрытой воздушной заслонке нажимаем вручную (можно отверткой, палочкой и т.п.) на шток пускового устройства до упора. При этом воздушная заслонка должна приоткрыться на пусковой зазор (см. таблицу выше). В качестве калибра используем сверло.
5. Для регулировки зазора ключом «на 8» ослабляем контргайку винта, расположенного на крышке пускового устройства. Вставив в прорезь тонкую шлицевую отвертку, отворачиваем (для увеличения зазора) или заворачиваем (для уменьшения зазора) винт, после чего затягиваем контргайку.

Пусковое устройство: 1 — рычаг пускового устройства; 2 — дроссельная заслонка; 3 — упорный винт приоткрытия дроссельной заслонки; 4 — рычаг на оси дроссельной заслонки первой камеры; 5 — трос управления пусковым устройством: 6 — нижняя кромка паза кулачка; 7 — верхняя кромка паза кулачка: 8 — пружина воздушной заслонки; 9 — воздушная заслонка: 10-рычаг на оси воздушной заслонки; 11 — шток диафрагмы пускового иеханизма: 12 — диафрагма пускового механизма: 13 — упорный (регулировочный) винт диафрагмы; 14 — винт крепления рычага пускового устройства; В — пусковой зазор воздушной заслонки; С — пусковой зазор дроссельной заслонки.

Регулировка системы холостого хода

Выполняется при ТО, нарушениях в работе двигателя (см. «Диагностика неисправностей»).

1. Регулировка выполняется на прогретом двигателе. На заводе двигатель регулируют на минимальную частоту вращения коленчатого вала 820-900 мин-1 и содержание оксида углерода (СО) 0.5-1,2%, после чего напрессовывают на головку винта ограничительную пластмассовую втулку. Если поворотом втулок не удается восстановить заводские параметры регулировки, выворачиваем винт, ломая втулку, затем вращением винта количества устанавливаем частоту вращения коленчатого вала, а винтом качества — содержание в отработавших газах оксида углерода.
2. При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали — не глохнуть.
3. При повороте винта количества по часовой стрелке частота вращения коленчатого вала увеличивается.
4. При повороте винта качества по часовой стрелке содержание СО в отработавших газах увеличивается.
