Карбюраторы дааз типа озон. таблица основных характеристик

Карбюратор ВАЗ 2107 – конструкция

Устройство интересующего нас карбюратора является классическим для модельного ряда изделий «Озон». В общей сложности в его конструкции имеется более 60 элементов, которые скомпонованы в несколько основных функциональных узлов. К таким узлам относятся:

• дозирующие системы (в данной версии «Озон» их две);
• пневматический привод дроссельной заслонки;
• поплавковая камера;
• обогатительное устройство под названием эконостат, которое размещается в одной из поплавковых камер;
• механизм отвода картерных газов;
• диафрагменный ускорительный насос, снабженный специальным распылителем (насос находится в одной из камер);
• автономный механизм холостого хода с запорным электромагнитным клапаном;
• переходные системы поплавковых камер;
• жиклеры, дозирующие воздух и жидкое топливо.

Дроссельные заслонки поплавковых камер открываются следующим образом: первая камера – из салона при помощи привода управления (водитель просто-напросто нажимает педаль, и заслонка открывается); вторая камера – посредством привода пневматического типа.

Жиклеры карбюратора имеют далее указанную маркировку: топливные: 112 (первая камера) и 150 (вторая); воздушные: 190 и 150; ускорительного насоса: 40 и 40; пневматического привода: 150 и 120. Жиклеры холостого хода маркируются иначе: топливные – 50 и 60, воздушные – 170 и 70.

Виды жиклеров и его функции

Деталь различают по тому, какие она функции выполняет, а также в зависимости от расположения в карбюраторе. Деталь можно разделить на несколько видов: жиклер воздушный, компенсационный, топливный жиклер. Также существует жиклер с холостым ходом. Деталь оценивается по свойствам эксплуатации. Вычисляется количество жидкости, пропускаемое сквозь калиброванное отверстие за определенное количество времени. Деталь имеет маркировку в виде трехзначного числа, если это жиклер карбюратора, которая, как правило, нанесена на торец. Данное число позволяет определить функциональность жиклера в кубических сантиметрах, если давление водяного столба составляет 1000 мм.

Отверстие, которое находится в жиклере должно быть строго калиброванным. Не рекомендуется прочищать деталь острыми предметами, чтобы не нарушить ее функциональность.

Изготовлен жиклер из цветного металла, поэтому его легко деформировать.

Основные поломки, связанные с жиклером

В основном поломка происходит при засорении карбюраторных жиклеров. Владельцы авто постоянно сталкиваются с неисправностями в работе карбюратора из-за того, что в жиклеры попадают мелкие частицы пыли. Также поломки происходят из-за некачественного топлива.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая

Обратите внимание на это, подбирая их. Затем  можно делать ремонт

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной

Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде.  «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

Последовательность действий по очистке жиклеров:

1. 1. снимаем полностью воздушный фильтр;

При очистке жиклеров тонкой проволокой будьте осторожны чтобы не повредить отверстие, рекомендуется продувать, а не чистить.

1. 1. при помощи отвертки ослабляем хомуты, которые крепят шланги, предназначенные для подачи топлива;
   2. затем нужно отвернуть пробку третьего фильтра в карбюраторе, изъять элемент фильтрации, предварительно очистив его, а затем продуть при помощи обычного насоса;
      1. снимаем крышку карбюратора;
      2. продуть: жиклер холостого хода, также воздушный жиклеры, все клапаны и каналы специального распылителя от ускорительного насоса, жиклеры переходной системы;
      3. очищаем винт пятого состава смеси, работающей на холостом ходу, затем продуваем все топливные каналы, а также системы карбюратора. При необходимости можно полностью заменить жиклеры из ремкомплекта. После выполнения данной операции следует установить карбюраторную крышку и завернуть винты.
   3. Таким образом, как мы видим, жиклер это простая деталь топливной системы автомобиля, но и она нуждается в периодической проверке, очистке или замене.

Жиклеры и насос-ускоритель

Жиклер (впрыскиватель) – это устройство для подачи топлива в определенном количестве. Двигатель всасывает воздух через отверстие большого диффузора. Одновременно через жиклер дозировано всасывается топливо. Количество воздуха, всасываемого через диффузор, а также количество втягиваемого бензина, зависит от рабочего объема двигателя. Из-за этого на моторах с большими объемами устанавливают карбюраторы с маленькими жиклерами.

Чтобы жиклер давали нормальную ТВС, не обедненную, необходимо найти карбюратор, изначально рассчитанный на определенный объем двигателя либо максимально приближенный к нему. Сначала подбирают топливный, а затем воздушный жиклер. Их подбирают для первой камеры, затем производят настройку второй камеры.

Насос-ускоритель необходим для подачи дополнительного объема топлива при открытии заслонки, это обеспечивает более эффективное ускорение. Насос вступает в дело посредством особого кулачкового механизма. На двигателях с Solex нужно устанавливать максимально большой кулачек для насоса-ускорителя.

Проведение диагностики

Самый простой метод – это сделать замер напряжения на колодке, к которой подключен регулятор. Это выводы D и А. При включенном зажигании на них должно присутствовать напряжение 12 В. В том случае, если напряжение меньше этого значения, стоит взглянуть на аккумуляторную батарею и генератор. Вполне возможно, что имеет место быть недозаряд аккумулятора. В том же случае, если напряжения нет совсем, необходимо проверить всю цепь питания устройства и продиагностировать ЭБУ.

Переведите мультиметр в режим измерения сопротивления. Между парами выводов А и В, С и D, должно быть сопротивление примерно 53 Ом. Снимите РХХ и подключите (при выключенном зажигании) к колодке. Затем включите зажигание и посмотрите на поведение иглы – она должна полностью выдвигаться при подаче напряжения. В том случае, если это не происходит, можно судить о поломке РХХ.

Иногда помогает простая чистка регулятора. Для этого можно воспользоваться спреями, коих в магазинах достаточное количество. Но в некоторых случаях поможет только замена устройства. Конечно, это не карбюратор ДААЗ, стоимость РХХ окажется во много раз ниже, да и проблем с заменой не возникнет. В том случае, если даже после проведенной замены двигатель не держит холостой ход, необходимо полностью диагностировать инжектор.

Снятие регулятора холостого хода ваз 2107 производят для его замены на новый в случае выхода из строя старого в результате каких-либо механических повреждений. Перед снятием регулятора, его рекомендуется прозвонить тестером на работоспособность, проверка сводится к простому замеру напряжения на выводах колодки, а после его снятия, замер сопротивления на тех же выводах. Для проверки потребуется мультиметр с режимом вольтметра и омметра, а так же стандартный набор инструментов.

Порядок действий по проверке и последующей замене регулятора холостого хода выглядит следующим образом:

1. Подсоедините минусовую клемму вольтметра на массу двигателя и включите зажигание на автомобиле.
2. Отсоедините от регулятора колодку, на ее корпусе будет нанесена маркировка выводов.
3. Подключите положительный вывод вольтметра к выводу «А», а затем к выводу «D». Напряжение на выводах должно быть равно 12В. При любых существенных отклонениях от нормы больше чем в один вольт или при полном отсутствие напряжения причина может быть либо в слабой зарядке аккумуляторной батареи, неисправности проводки питания или неисправность электронного блока управления. После замера, отключите зажигание.

Если напряжение на выводах соответствует норме, но при этом регулятор не выполняет своих прямых функций, то его необходимо менять. Снятие и замена регулятора выглядит следующим образом:

1. Необходимо снять корпус дроссельной заслонки, подробнее об этом см. Замена корпуса дроссельной заслонки ваз 2107.
2. После чего, крестовой отверткой отворачиваем два винта крепления регулятора к корпусу заслонки и снимаем его.
3. Между регулятором и корпусом будет установлена резиновая уплотнительная шайба. Замените ее при обнаружение трещин и других повреждений.

После того, как регулятор холостого хода ваз 2107 снят с автомобиля его необходимо так же прозвонить тестером в режиме омметра. Для этого:

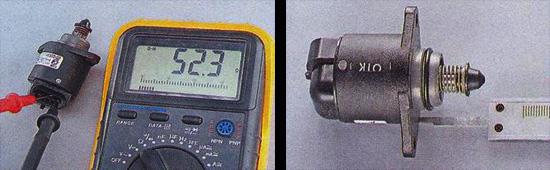

1. Переведите тестер в режим омметра и замерейте сопротивление между выводами А-В и С-D, оно должно составлять около 52-53 Ом. Далее замерейте сопротивление между выводами А-С и В-D, сопротивление должно стремится к бесконечности или быть достаточно большим. При любых отклонениях от нормы, замените регулятор.

На этом ремонтные работы завершены. Установку нового регулятора произведите в порядке обратном снятию. Перед тем как ставить регулятор, замерейте длину выступа иглы клапана, она не должна выступать более чем на 23мм. Для замера воспользуйтесь штангенциркулем или любой подходящей линейкой. Перед замером, необходимо выдвинуть иглу на максимальное расстояние, для этого подайте на клапан напряжение от аккумуляторной батареи, подключив положительный полюс к выводу «D», а отрицательный к «С». Электромагнитный клапан регулятора работает медленно, поэтому касание проводов выполняйте многократно, пока игла не выйдет на максимальную свою длину. Сделайте замер линейкой и если игла выступает более чем на 23мм, замените клапан.

Неисправность регулятора (он же датчик) холостого хода, либо его нестабильная работа, проявляется так: двигатель автомобиля периодически глохнет при холостых оборотах, при запуске двигателя или же в пробке, либо на светофоре. Замена датчика холостого хода на ваз 2107 не сложная процедура, требующая минимум инструмента и минимум знаний ремонтника, поэтому любой владелец ваз 2107 может легко заменить регулятор своими руками.

Регулировка холостого хода.

Холостой ход регулируют , чтобы обеспечить устойчивые обороты двигателя на холостом ходу с минимальном содержанием оксида углерода (СО) и углеводородов (СН) в отработавших газах. Данную операцию рекомендуем проводить на пунктах регулировки «СО-СН».

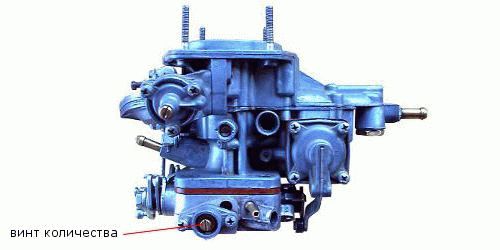

Регулировка холостого хода осуществляется при помощи винта количества, который уменьшает или увеличивает количество топливо воздушной смеси, поступающей в двигатель, и винта качества, который регулирует соотношение воздух-топливо.

Регулировку проводим с помощью газоанализатора. Двигатель должен быть прогрет до рабочей температуры двигателе, должны быть отрегулированы зажигание и клапана, воздушная заслонка должна быть полностью открыта.

1. Винтом количества регулируем частоту вращения коленвала 820–900 мин–1;

2. Винтом качества добиваемся концентрации CO в отработавших газах в пределах 0,5–1,2%!при данном положении винта количества;
3. Опять винтом количества регулируем частоту вращения коленвала до 820–900 мин–1;
4. В случае необходимости винтом качества регулируем концентрацию СО в пределах 0,5–1,2%!

Регулировка холостого хода: последний этап настройки карбюратора

После настройки поплавковой камеры и отладки пускового устройства можно смело переходить к завершающему этапу, позволяющему отрегулировать холостой ход двигателя. Для этой цели в конструкции карбюратора предусмотрены так называемые количественный и качественный винты.

Как и в случае с отладкой пускового механизма, необходимо предварительно хорошо прогреть двигатель. После этого выполняем следующие действия:

• с помощью качественного винта устанавливаем максимальную скорость вращения двигателя;
• переходим к винту количества. Используя его, необходимо уменьшить скорость примерно на 100 оборотов в минуту. После этого запускаем силовой агрегат и продолжаем крутить винт, чтобы добиться оптимального уровня оборотов двигателя.

Правильная регулировка холостого хода дает возможность добиться стабильной работы мотора, а также исключить возможные сбои и отказы. Если же ваша цель заключается еще и в увеличении мощности, можно внести ряд изменений в конструкцию штатного карбюратора или заменить его на устройство типа Солекс, которое функционирует эффективнее.

Для тюнинга карбюратора осуществляются такие работы, как извлечение пружины с вакуумного привода, монтаж более производительных воздушных и топливных жиклеров, а также установка нового диффузора с маркировкой 4,5 (вместо стандартных 3,5). Столь простая модификация дает возможность значительно улучшить работу как самого устройства, так и двигателя авто.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оснащении ВАЗ 2106/2107 ориентированы на сокращение потребления горючего и придание машины максимальной динамичности. К тому же немаловажную роль играет и такой показатель, как экологичность. На протяжении десятилетия инженеры «АвтоВАЗа» отдавали предпочтение наиболее экологичным типам карбюраторов.

На современные ВАЗ 2106/2107, а также на выпускаемые машины прошлых лет устанавливались карбюраторы трёх различных моделей:

1. Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Необходимо отметить, что предприятие выпускало карбюраторы по лицензии фирмы Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании. К тому же их основным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 километров пробега.

2. Производитель — ДААЗ, модификация «Озон». Это более продвинутая версия первого типа ДААЗа, которая имеет высокие показатели в плане экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути. Однако недостатком такой модели считается оснащение его второй камеры. В её работе большую роль играет пневматический клапан, который в случае загрязнений или некачественной регулировки способен остановить работу карбюратора.

3. Производитель — ДААЗ, модификация 21053, которая производится по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Максимально экологичен и продуктивен. Обладает более сложной конструкцией, первый в линейке ДААЗ оснащён системой обратной подачи топлива, что делает его максимально экономичным. Однако «Солексы» требовательны к качеству бензина — иначе топливные жиклёры очень быстро забиваются.

Таким агрегатом оснащаются современные модели ВАЗ 2107

Общее в конструкции карбюраторов для ВАЗ «шестёрки» и ВАЗ «семёрки»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска авто, являются двухкамерными, то есть имеют две камеры внутреннего сгорания. Конструкционно все карбюраторы имеют три неделимые части:

• в верхней находится крышка устройства, которая защищает механизм от попадания грязи, и топливные штуцеры;

• средняя часть представляет собой корпус, внутри которого располагаются сами камеры и диффузоры, передаёт топливовоздушную смесь в двигатель;

• в нижней части размещается поплавковый отсек и заслонки дросселя.

В работе карбюраторов ДААЗ огромное значение имеют мелкие детали — прокладки, жиклёры, поплавок, экономайзер или заслонки. Все элементы системы взаимосвязаны между собой и наличие сбоев в одной части неизбежно приведёт к поломке всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

1. Через впускной клапан в ёмкость поплавковой камеры попадает бензин.

2. Необходимый уровень горючего регулирует игла экономайзера принудительного холостого хода или экономайзера мощностного хода — в любом случае, топливо в камеру попадает в строго определённой пропорции.

3. Далее горючее отправляется в эмульсионную камеру № 1 через жиклёры.

4. В камере (или КВС) бензин дробится на мельчайшие части и смешивается с воздухом.

5. При повышении крутящего момента во время разгона может быть задействована и камера внутреннего сгорания № 2.

6. После образования топливовоздушной смеси насос направляет её в диффузоры, а через них — в мотор.

То есть главнейшей задачей карбюратора является формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежность работы

Как поменять прокладку

В разные годы на ДААЗ устанавливались прокладки из самых различных материалов: термостойкий картон, паронит, металл. Основная функция прокладки — это создать максимально надёжное и плотное соединение между корпусом карбюратора и поверхностью впускного коллектора двигателя. Только так может быть обеспечена нормальная работа силового агрегата.

После демонтажа карбюратора требуется осмотреть прокладку на наличие деформаций, разрывов или сильных вмятин. Завод-производитель рекомендует менять уплотнитель после каждого снятия карбюратора.

Слева — новая, в центре — при первом демонтаже карбюратора, справа — после 3 лет эксплуатации авто

Прокладка подбирается по типу старой. Нельзя устанавливать прокладку из другого материала или с изменением формы — она не сможет обеспечить надлежащего стыка между частями механизмов.

Процедура замены прокладки не представляет сложностей:

1. На шпильки крепления карбюратора насаживается новая прокладка.

2. Перед этим нужно прочистить место посадки от копоти и загрязнений.

3. Необходимо установить прокладку в том же положении, в котором находилась старая.

4. После чего на неё установить карбюратор и до упора закрутить фиксирующие гайки.

Особенности карбюратора ВАЗ 2107

Все классические Жигули имеют карбюраторные двигатели, за исключением самых последних модификаций 2106, 2107, 2121, в которых уже с завода пытались устанавливать систему впрыска. В чем-то впрысковые двигатели лучше, но карбюратор — это классика, которой и есть ВАЗ 2107 Регулировка карбюратора — обязательный ритуал, который должен уметь выполнять любой владелец, поскольку профессиональные карбюраторщики вымирают, как класс.

Устройство карбюратора ВАЗ 2107 досконально мы рассматривать не станем. Не об этом сегодня будем говорить, а о том когда может быть необходима его регулировка, как и чем она производится, и, главное, зачем. Поэтому примем за отправную точку, что владелец семерки уже как следует разобрался с системах и элементах карбюратора и более-менее знаком с его устройством.

Регулировка оборотов холостого хода двигателя автомобиля с карбюраторами 2105, 2107 Озон

Если обороты холостого хода отрегулированы неверно двигатель может запуститься и сразу заглохнуть, может «троить», при ускорении возможен «провал», при эксплуатации повышенный расход топлива.

Необходимые для регулировки оборотов ХХ инструменты

— тахометр (можно использовать встроенный в щиток приборов)— отвертка шлицевая (3 мм) При отсутствии тахометра возможна регулировка оборотов холостого хода на слух. Но для этого должен быть хоть какой-то опыт ремонта автомобиля, так как необходимо различать, когда обороты в норме, а когда повышены или понижены.

Подготовительные работы

Перед проведением регулировки необходимо для начала убедиться в том, что угол опережения зажигания выставлен правильно. крышка трамблера, контакты прерывателя, бронепровода и свечи в исправном состоянии.

Если карбюратор после разборки-сборки или просто необходимо выставить изначальное значение винтов регулировки, то вначале их полностью заворачиваем, а затем выворачиваем винт «качества» на 2-3 оборота, а винт «количества на 3-4.

— Прогреваем двигатель до рабочей температуры (85-95 ). — На остановленном двигателе подключаем тахометр и вновь заводим его.

порядок подключения автотестера (тахометра)

Регулировка оборотов холостого хода двигателя с карбюратором 2105, 2107 Озон Проводим регулировку в четыре приема.

1. Вращаем винт «качества» и выставляем максимальные обороты холостого хода.

Винт вращаем против часовой стрелки.

вращаем винт «качества» топливной смеси карбюратора 2105, 2107 Озон против часовой стрелки, тем самым увеличивая подачу бензина в топливо-воздушную смесь

2. Винтом «количества» устанавливаем еще большую частоту вращения. Например, на 80 оборотов в минуту больше. Винт вращаем против часовой стрелки.

вращаем винт «количества» топливной смеси против часовой стрелки, увеличивая общее количество топливной смеси, поступающей в цилиндры двигателя

3. Проверяем винтом «качества» являются ли эти обороты максимальными для данного положения винта «количества».

Попросту вращая его взад — вперед.

проверяем вращением винта «качества» в разных направлениях, являются ли выставленные обороты холостого хода максимальными

Если нет, то проводим выше перечисленные регулировки еще раз.

Регулировка таким способом очень проста, но вместе с тем удобна, так как не требует специального оборудования.

Если после подобной регулировки содержание в выбросах СО и СН не будет соответствовать норме или холостой ход не поддается регулировке, то необходимо проверить:

— не загрязнены ли топливные и воздушные жиклеры главной дозирующей системы; — не перепутаны ли местами главные топливные жиклеры первой и второй камер; — не повышен ли уровень топлива в поплавковой камере; — исправен ли игольчатый клапан; -не засорен ли топливный жиклер системы холостого хода; — не отвернулся ли держатель топливного жиклера системы холостого хода или электромагнитный клапан; — не соскочили ли трубки с электропневмоклапана; — не повреждено ли резиновое уплотнительное кольцо на винте «качества» топливной смеси.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».
