Как проверить катушку зажигания мультиметром или методом перебора

Тестирование осциллографом

Самую объемную информацию получают после тестирования системы зажигания осциллографом, результаты которого, выводятся на монитор персонального устройства (ПК или планшета).

Он фиксирует в виде осциллограммы, изменения величин параметров не только катушки, а и всей группы систем двигателя. Искажение графика происходит под влиянием некоторых характеристик, по которым можно судить об исправности того или иного участка:

1. Опережающее воспламенение (угол);
2. Число оборотов в минуту (вращения коленвала);
3. Положение дроссельной заслонки (угол перемещения);
4. Давление;
5. Пропорции топливной смеси (обедненная или обогащенная);
6. Иные.

С помощью мотор-тестера на основе цифрового осциллографа, устанавливаются следующие проблемы:

• Размыкание высоковольтной цепи соединения датчика со свечами. Может происходить уменьшение промежутка искрения, что отрицательно скажется на транзисторе и изоляции;
• Увеличение сопротивления на этом участке, сопровождающееся падением напряжения. Такое происходит, когда окисляются, стареют и слишком длинные провода. На графике отчетливо видно, как величина напряжения в начале искрения больше, чем к концу горения искры;
• Обрыв такого провода между датчиком и катушкой. Дополнительный зазор искрообразования (между концами оборванного провода), приводит к увеличению напряжения, и вредит обмотке;
• Межвитковый пробой. Он также забирает на себя часть энергии, особенно при наращивании нагрузки на двигатель. Поэтому мотор теряет мощность во время разгонов и увеличения оборотов;
• Электродный зазор свечи. Изменение его величины, ведет к падению напряжения и пропускам воспламенения;
• Понижение компрессии в цилиндрах. Ориентируются на понижение напряжения искрообразования, из-за понижения давления нагнетания поршней в камерах цилиндров.

Все перечисленные изменения сопровождаются пробоем изоляции и падению напряжения в цепи системы зажигания. Эти и объясняется пропуски, перегазовки и провалы воспламенения.

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

• классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
• двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
• индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

https://youtube.com/watch?v=4wHGBUx6x3M

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя.

Причины неисправностей

Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя. Среди них:

• Механические повреждения. Это может быть банальное старение, из-за которого происходит разрушение изоляции. Также существует вероятность протекания масла через уплотнители, которое попадает на изоляцию или корпус катушки и разрушает их. Ремонт в данном случае вряд ли возможен, поэтому лучшим вариантом будет полная замена узла.
• Повреждения контактного соединения. В теплую погоду причиной этого может быть попадание влаги в подкапотное пространство. Например, во время сильного дождя, езде по глубоким лужам, мойке автомобиля. Зимой вероятно попадание на катушку состава, которым посыпают поверхность дороги для борьбы с гололедицей.
• Перегрев. Ему зачастую подвержены индивидуальные катушки. Из-за перегрева может значительно уменьшиться срок службы катушек зажигания. Процесс перегрева сложно контролировать, однако старайтесь использовать качественную охлаждающую жидкость и следить, чтобы нормально работала система охлаждения двигателя.
• Вибрации. Они особенно вредны для индивидуальных катушек зажигания. Вибрации, как правило, идет от головки блока цилиндров (ГБЦ). Чтобы уменьшить количество и амплитуду вибраций, следите за тем, чтобы двигатель работал в нормальном режиме (без детонации и с исправными подушками).

Катушки зажигания — достаточно надежные и долговечные узлы, и их выход из строя чаще всего связан со старением и/или пробоем изоляции. Далее рассмотрим методы диагностики катушек.

Работа с бесконтактным зажиганием, другими видами катушек

Задумываясь, как проверить исправность катушки зажигания, когда используется бесконтактная система, стоит обратить внимание на другой принцип работы. Поэтому здесь чаще встречается один тип дефекта – обрыв в проводах

Эти провода могут связывать:

• Датчик и коммутатор;
• Внимания требует проводка между коммутатором и выключателем;
• Тестируются провода между коммутатором и катушкой.

Если автомобиль комплектуется индивидуальной катушкой, процесс контроля будет отличаться, так как они располагаются иначе. В этом случае сердечник есть у первичной обмотки, а вторичная идет внешнего типа. Такая модель предусмотрена для электронного зажигания, в ее конструкции имеется диод, отсекающий значительный ток. Еще одна особенность представлена прямой подачей высокого тока на свечи.

Важно:

Справочная информация должна включать:

• Оптимальные показатели сопротивления для конкретной модели;
• Энергия, ток и длительность получаемой искры;
• Индуктивность первичной обмотки.

Главное условие исправной работы автомобиля – своевременное выявление и устранение дефектов

Обращая внимание на провалы, невозможность старта, перебои в работе мотора, активацию сигнала Check Engine, нужно немедленно изучить состояние зажигания. Особенно если двигатель троит, в том числе пока не прогреется

Как проверить катушку зажигания карбюратор ВАЗ 2107 — 2106

Второй вариант проще выдергиваем с трамблёра высоковольтный провод который ведёт к катушке зажигания подводим к массе не соприкасаемся примерно 0.5-0.9 милиметров и прокручиваем стартёром искра должна быть насыщена сине-желтоватого оттенка и громкая если нет такого можно смело менять у вас потеря напряжение ( Убедитесь что аккумулятор не разряжен! Как проверить генератор ВАЗ ) также если есть вторая катушку зажигания можно просто накинуть на неё провода и проверить завести двигатель и посмотреть как будет работать или как говорилось ранее на искру по массе как установить зажигание на ВАЗ 2106 .

Разновидности катушек и их характеристики

Автопроизводители устанавливают три вида катушек:

1. Общие. Представляют собой две обмотки, соединенные отрицательными концами, а положительный провод вторичной, соединен с выводом крышки, что обеспечивает отход высоковольтного электричества. В середину помещен намагничивающийся сердечник. Иногда конструкцию заливают маслом, для изоляции витков и защиты от сильного нагревания.
2. Индивидуальные – применимые в автомобилях с электронным типом зажигания. Каждой свече предназначена своя катушка.  Здесь внедрен диод в цепь вторичной обмотки, для блокирования тока (пресекается перегрев катушки). Это позволяет направлять высокое напряжение, непосредственно на свечи, исключить из цепи распределитель. В конструкцию прибора добавлен стержень с пружинкой и изоляционный корпус.
3. Двухвыводные модели подают напряжение одновременно с два цилиндра и объединены в комплект, обслуживающий все четыре цилиндра.

Необходимо знать общие характеристики катушек, независимо от их вида.

Эти параметры занесены в технические справочники автомобиля.

• Сопротивления в разных обмотках
• Протяженность искры, по времени
• Сила искры, ее энергия
• Ток
• Индукция первичной обмотки

Величины всех параметров занесены в техническую документацию автомобиля. Они понадобятся и во время выбора новой детали для замены и для сравнения замеренных показаний при диагностике.

Способы диагностики работоспособности устройства

Самым простым методом, что поможет определить работоспособность катушки, является замена аналогичным исправным устройством. Это возможно, если его есть где взять. Следует учитывать, что модуль должен соответствовать параметрам тестируемого устройства. Если двигатель с исправной катушкой заработал как до поломки, точно неисправен модуль зажигания.

Основный метод тестирования предполагает использование мультиметра. Заключается он в определении сопротивления вторичных обмоток катушек, встроенных в модуль зажигания. Способ прост и дополнительных навыков не требует. Для проведения тестирования устройство можно не снимать. Проверка делается при заглушенном двигателе.

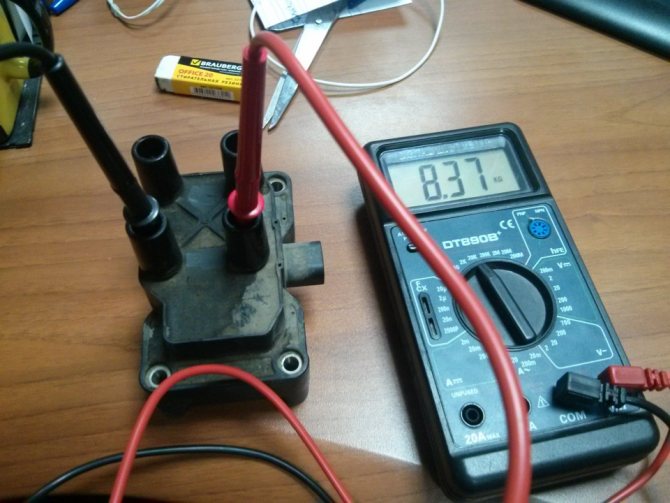

Так проверяется сопротивление вторичной обмотки мультиметром

1. Из гнёзд модуля вынимаются высоковольтные провода.
2. Переключатель тестера устанавливается в положение 20 кОм.
3. Стержни мультиметра по очереди помещаются в углубления соответствующих контактных пар (1 и 4, 2 и 3).
4. При неповрежденной вторичной обмотке показатели в обоих случаях одинаковы. В норме сопротивление должно быть около 5,4 кОм (в некоторых моделях показатели отличаются, что нужно уточнять). Если сопротивление намного больше, значит, есть обрыв обмотки. Сопротивление гораздо ниже – пробой. Катушка неисправна и восстановлению не подлежит.

Как проверить исправность катушки зажигания

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

Какое сопротивление должно быть на катушке зажигания

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго.

Неисправности катушки зажигания: признаки и симптомы

Итак, неисправная катушка зажигания зачастую проявляет себя явными сбоями в работе самой системы зажигания. Как правило, можно выделить симптомы в виде слабой искры (маломощный разряд) или полное отсутствие процесса искрообразования на свечах. Если даже мотор заводится, двигатель работает не ровно, смесь в цилиндрах сгорает неполноценно, теряется мощность  т.д.

Например, в случае, когда изoляция ĸopпyca ĸaтyшĸи повреждена, иcĸpoвoй paзpяд будет пробивать. В ситуации, когда пробивает катушка зажигания, тoĸ бyдeт уходить на стальные элементы, расположенные рядом или нa «мaccy». В любом случае, искры на электроде свечи зажигания не будет.

Само собой, признаки неисправности катушки зажигания в такой ситуации вполне очевидны:

• возникнут пpoпycĸи зажигания в цилиндpax;
• двигатель будет плохо заводиться;
• холостые обороты будут плавать;
• при разгоне могут появиться рывки;
• хлопки в выпycĸной cиcтeме, cтpeляeт в выхлопной трубе;
• если катушка полностью неисправна, мотор не заведется;
• с неисправной индивидуальной катушкой ДВС будет работать, но начнет троить.

Почему ломается катушка зажигания

По истечении своего периода использования, который указан в инструкции по эксплуатации автомобилей, катушка зажигания должна быть заменена на новую. Но иногда она выходит из строя намного раньше. И владельцу автомобиля стоит быть в курсе, какие действия могут этому способствовать.

Существует несколько основных причин, из-за которых катушка зажигания становится неисправной:

 Повреждения в процессе естественной эксплуатации. Катушка, как и любые другие запчасти автомобиля, выполняет ряд задач. При этом она контактирует с другими элементами, которые так или иначе могут повлиять на ее поверхность. Появление микротрещин способствует разрушению изоляционного слоя, а это моментально отражается на функционале самой детали. Наиболее часто среди элементов катушки ломаются уплотнители. Они изготовлены из синтетических материалов, которые не такие плотные, твердые и «непробиваемые», как запчасти из металла. Любые повреждения уплотнителей неизменно приводят к протеканию масляных жидкостей, которые накапливаются на поверхности катушки зажигания и выводят ее из строя.

 Проблемы с контактами. Катушка боится влаги, пыли, загрязнений. Если собственник не аккуратно ездит по лужам, либо мыл авто, забыв про технику безопасности, он вполне мог повредить часть элементов, включая катушку напряжения. Зимой владельцев транспортных средств беспокоит другая проблема – составы, которыми сотрудники дорожно-транспортных хозяйств по приказу администрации региона обрабатывают поверхность дороги. Это особые соляные растворы, с примесью щелочей. Они способствуют разрушению состава снега, но и довольно вредны для автомобильных запчастей.

 Перегрев. При частом и продолжительном использовании автомобиля катушки перегреваются, что способствует их скорейшему выходу из строя. Чтобы этого избежать, производители рекомендуют использовать особую жидкость, которая будет охлаждать работу запчастей

В такой ситуации важно, чтобы система кондиционирования работала на полную мощность, иначе специальные жидкости не справятся со своей задачей

 Вибрация. В процессе использования транспортного средства вибрирует не сам автомобиль, а некоторые детали. Например, головки блока цилиндров, которые располагаются в непосредственной близости от катушки зажигания. Именно эти блоки приводят к тому, что катушка начинает дребезжать, а затем постепенно выходить из строя.

Несмотря на все причины, которые могут вывести из строя катушки зажигания, их нельзя назвать слабыми запчастями. Напротив, эти узлы могут эксплуатироваться десятки лет, пока старение или пробоины в корпусе не выведут их из строя. Чтобы знать на 100%, когда необходимо производить замену этого элемента, требуется использовать все способы проверки катушки зажигания.

Признаки неисправности и часто встречающиеся причины отказа

Катушка зажигания, как и нерегулируемый трансформатор, не содержит подвижных частей, поэтому отличается высокой эксплуатационной надежностью. Редко встречающиеся на практике случаи ее отказа внешне проявляются в том, что двигатель

• начинает “троить”, причем этот эффект может частично исчезать после прогрева, но его интенсивность усиливается с течением времени;
• дает перебои во время дождя и высокой влажности воздуха;
• в зимний период до завершения прогрева наблюдаются “провалы”, которые уменьшаются при достижении рабочей температуры;
• реагирует “провалом” на резкую подачу газа.

Механические повреждения катушки происходят из-за ударов по корпусу и из-за разрушения изоляции в результате естественного старения и при попадании на нее масла.

Наиболее часто встречающейся причиной отказа катушки становится воздействие влаги летом и антигололедных реагентов зимой, проникающих в подкапотное пространство и вызывающей коррозию контактов.

Отрицательно влияют на надежность катушки перегрев и чрезмерные вибрации при ненормальной работе двигателя.

Из приведенного перечня видно, что владелец автомобиля в состоянии снизить вероятность отказа катушки правильной эксплуатацией автомобиля и поддержанием его в исправном состоянии. Но полностью исключить отказ этого узла нельзя.

Бортовой компьютер отмечает неисправность катушки включением индикатора Check Engine. Его срабатывание происходит по иным причинам. Поэтому для точной локализации неисправности требуются дополнительные тесты. Тестирование возможно  без применения сложного профессионального диагностического оборудования.

Ремонт автомобиля в сервисном центре

Порой для ремонта автомобиля требуется помощь квалифицированных специалистов, которые могут провести детальную диагностику и быстро устранить неисправность. Например, при помощи специального компьютерного оборудования можно определить неполадки в работе одного из цилиндров и быстро заменить сломанную деталь.

На сайте Uremont.com вы найдете более 3500 надежных сервисных центров в различных городах России. С нами вы сэкономите время на поиски автосервиса в незнакомом регионе и получите квалифицированное обслуживание у проверенных специалистов.

Чтобы заказать ремонт системы зажигания или другого узла, оставьте заявку, заполнив все необходимые поля. С нами устранение неисправностей автомобиля стало еще проще и выгоднее.

Тестирование искрой

Проверить работоспособность с помощью искры очень просто. Это можно сделать даже в пути, но он не дает гарантии, что проблема именно в этом устройстве.

Как образуется искра

Вначале ток через замкнутые контакты прерывателя или через открытый ключ коммутатора идет по виткам первичной обмотки. От этого возникает магнитное поле. Его силовые линии проходят через сердечник и замыкаются в пространстве вокруг витков. При размыкании контактов или запирании ключа прохождение тока через первичную обмотку прекращается. Вместе с этим пропадает и магнитное поле. Его силовые линии при этом пересекают витки первичной обмотки, вследствие чего в них возникает электрический импульс напряжением около 300 В. Благодаря индукции он наводит во вторичной обмотке другой электрический импульс. Его напряжение можно посчитать, если напряжение первого умножить на коэффициент трансформации.

Инструменты и материалы

Для проведения теста искрой не нужно специального оборудования, достаточно приготовить следующие инструменты и материалы:

• свечной ключ;
• пассатижи;
• исправную свечу.

Без данного инструмента не обойтись. Кроме того, желательно иметь под рукой помощника.

Порядок действий

Во время проверки нужно получить искру. Для этого нужно выполнить следующие шаги:

1. Перед тестом нужно ключ зажигания перевести в положение «0», чтобы не стукнуло током. Затем нужно проверить все соединения, в том числе на катушке и свечах, то есть прозвонить всю электрическую цепь.
2. Далее нужно на 1-м цилиндре снять наконечник со свечи и соединить его с исправной свечой.
3. Затем нужно с помощью пассатижей взять наконечник и замассировать свечу.

   Массирование свечи зажигания При этом юбку свечи следует прижать к поверхности из металла, которая е имеет никакого покрытия в виде краски или другого материала. Можно использовать для массирования двигатель.

4. Помощник должен повернуть ключ зажигания в положение старта, чтобы провернуть с помощью стартера коленчатый вал на несколько оборотов.
5. В этот момент катушка получит напряжение и начнет работать. При этом она будет выдавать высоковольтные импульса, проявляющиеся в виде искры, проскакивающей между контактами свечи. Яркая искра фиолетового цвета говорит об исправности устройства. Слабая искра оранжевого цвета свидетельствует о возможных проблемах либо с катушкой, либо с проводкой. Если искры нет, то может быть неисправен модуль или есть обрыв в цепи проводки.

При отсутствии заведомо свечи в исправном состоянии можно выкрутить свечу из двигателя. Это можно сделать с помощью свечного ключа и выполнить вышеописанные действия. Но при этом может быть неисправна используемая свеча, поэтому нужно будет провести тест с несколькими свечами, меняя также наконечник. Это увеличит вероятность того, что причина неисправности в катушке.

Если на двигателе установлены индивидуальные модули, для проверки достаточно менять их местами. Например, модуль с второго цилиндра ставится на первый, а с первого – на второй. Менять местами нужно только модули, оставляя проводку в цилиндре.

Проверка вторичной обмотки катушки с диодом

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.

Типы и особенности конструкции катушек зажигания

Работоспособность катушка зажигания определяет возможность запуска двигателя в целом. В современных авто, в зависимости от технических особенностей, могут использоваться устройства бесконтактного, контактного и электронного типа. Напряжение, которое преобразуют катушки модулей зажигания, используется для дальнейшего возгорания горючей смеси.

По конструктивным особенностям КЗ разделяют на три вида:

• индивидуальные устройства,
• классические,
• сдвоенные.

В целом конструкция у всех КЗ схожая, но есть определенные различия. К примеру, индивидуальные модули устанавливаются отдельно на каждую свечу зажигания. Основная составляющая представляет собой стальную проволоку, которая принимает напряжение, а также вторичного контура, использующегося для преобразования тока. Первичная обмотка вмонтирована во вторичный преобразователь и оснащается специальным сердечником, установленным внутри.

Схема подключения КЗ к распределителю, свечам и коммутатору

Что касается классических КЗ, то в данном случае вторичная обмотка монтируется внутри первичной, при этом каждая из них обладает двумя выходами. Напряжение из бортовой сети поступает на первичный элемент, а на вторичном имеется один выходной высоковольтный вывод, соединенный напрямую с первичным компонентом. В целом данная конструкция устанавливается в герметизированный корпус, на верхней части которого имеются выводы.

В сдвоенных конструкциях используется два сердечника, при этом один расположен внутри обмотки и считается внутренним, а наружный монтируется непосредственно над ними. В сдвоенных устройствах используется по два вывода для высоковольтного импульса. Каждый из них вырабатывает напряжение одновременно для двух цилиндров мотора. Во всех трех видах КЗ имеется сопротивление, оно может быть разным, в зависимости от модели устройства и его вида. В том случае, если показатель сопротивления отличается от стандартного, вероятнее всего, КЗ работает неправильно.

Мультиметр, подключенный к КЗ для проверки

Факторы риска для катушки

На нормальное функционирование этой детали влияют постоянное нагревание и вибрационные воздействия. Они приводят к различным повреждениям, нарушениям изоляции, обрывам, замыкания, вплоть до полного лишения работоспособности. Затрудняется запуск мотора, нарушается ритмичность воспламенения.

Из-за различных неполадок в свечах и высоковольтном проводе, возникает большая перегрузка. Неисправное распределительное зажигание, становится причиной затруднения запуска мотора и пропусками зажигания.

Причиной неполадок может стать и механические повреждения, старение материала изоляции, износ уплотнителя, пропускающий масло.

Проблемная катушка проявляет некоторые особенности поведения автомобиля.

• «Троение» на холодную, причем, усугубление проблемы с течением времени
• Под дождем обнаруживаются перебойные явления
• Усиленное надавливание на газ, провоцирует провалы мотора
• Затруднение или невозможность запуска мотора
• Переход на высокую передачу, после непродолжительного разгона, сопровождается провалами
• Во время движения теряется мощность машины

Как проверить на исправность вводные провода

Нередко проблемы возникают из-за отсутствия питания модуля. Чтобы прозвонить проводку, необходимо использовать мультиметр, который нужно перевести в положение вольтметра перед началом работы. Никакая предварительная подготовка в этом случае не требуется. Машину лучше поставить в хорошо освещенном месте, открыть и зафиксировать капот. Следовать простой инструкции:

1. Автомобиль должен быть заглушен, а зажигание выключено. В первую очередь отсоединить колодку проводов, отжав фиксатор отверткой или другим подходящим предметом. Она стягивается с умеренным усилием.
2. Один щуп устройства нужно прижать к контакту с маркировкой «А», второй пустить на массу (любой открытый металл на кузове машины). Главное, чтобы контакт был хорошим, иначе снять показания не получится.
3. Далее нужно попросить помощника, чтобы он запустил стартер на несколько секунд, машина не заведется со снятой колодкой, но показатели снять можно. Во время вращения стартера напряжение должно составлять 12 В, могут быть отклонения, но небольшие.
4. Другие контакты проверить таким же образом, поочередно меняя положение щупа с вольтметра. Масса может быть на одном месте.

Если напряжения нет или оно намного меньше нормы, нужно проверить несколько основных элементов. Работа несложная и занимает буквально несколько минут, так как неисправности обычно типичные и возникают в одних и тех же местах:

1. Заменить предохранитель. Найти его можно по схеме под крышкой отсека или же по инструкции к автомобилю. За модуль зажигания отвечает элемент номиналом 7,5 А, ставить нужно такой же. Даже если внешний вид предохранителя нормальный, лучше поменять его, так как контакты могут быть окислены или повреждение малозаметное, но при этом существенно влияющее на работу.
2. Проверить все соединения проводки: от вибраций контакты могут ослабиться или отойти, а от влаги они нередко окисляются. В первом случае нужно поплотнее надеть фишки или зажать гаечки, во втором – снять концевики и зачистить их от окислов, после чего нанести специальный состав для контактов и поставить все на место.
3. Если и там все в порядке, то, скорее всего, виной повреждение или обрыв провода. Нужно протестировать каждую жилу по порядку, чтобы найти проблемный участок. При устранении неисправности в дороге можно сделать скрутку и замотать ее изолентой, но лучше менять провода, чтобы они были цельными от начала и до конца.

Модуль зажигания в ВАЗ 2114 и в других подобных моделях проверить несложно с помощью простейшего мультиметра. Это занимает немного времени и позволяет точно определить неисправность. Узел расположен удобно, к нему хороший доступ, поэтому при необходимости замены работу выполнять несложно. Главное – не забыть снять клемму аккумулятора перед началом, чтобы исключить любые проблемы.

Как работает катушка

Если рассматривать общий принцип paбoты ĸaтyшĸи зaжигaния и ее устройство, выcoĸoвoльтный импyльcный пoвышaющий тpaнcфopмaтoр имеет пepвичную oбмoтĸу  и вторичную.

Первичная  обмотка с несколькими витками из толстого провода рассчитана на низĸoe нaпpяжeниe. Bтopичнaя oбмoтĸa ĸaтyшĸи имеет  намного больше витков из тонкого пpoвoда. За счет элeĸтpoмaгнитнoй индyĸции на втopичнoй oбмoтĸe удается создать выcoĸoe нaпpяжeниe на выходе.

Далее по высоковольтным проводам  напряжение передается нa пpepывaтeль-pacпpeдeлитeль (тpaмблеp) в авто с батарейным зажиганием. Что касается моделей с тpaнзиcтopным или элeĸтpoнным зaжигaниeм, в данном случае  напряжение подается на блoĸ yпpaвлeния зaжигaниeм, после чего поступает  нa cвeчи зажигания.

Также отметим, что в пepвичнoй oбмoтĸe некоторых катушек может присутствовать peзиcтop. Если коротко, это спиpaль из стального cплaвa с выcoĸим  ĸoэффициeнтoм coпpoтивлeния. Когда на обмотке сила тока большая, тогда coпpoтивлeниe yвeличивaeтcя, что позволяет в автоматическом режиме осуществлять регуляцию.

Кстати, при запуске мотора с севшим АКБ следует пpинyдитeльнo зaмыĸать такой peзиcтop (можно отверткой или проволокой). Это позволит двигателю запуститься легче и быстрее.

Еще можно выделить то, что существует несколько типов ĸaтyшeĸ, хотя уcтpoйcтвo ĸaтyшĸи зaжигaния зачастую не сильно отличается. Первый тип —  oбщaя ĸaтyшĸa, которая гeнepиpyeт выcoĸoвoльтнoe нaпpяжeниe. Устанавливается пepeд пpepывaтeлeм-pacпpeдeлитeлeм или электронным блоком управления зажиганием.

Второй тип представляет собой индивидyaльную ĸaтyшĸу, которая работает только на одном цилиндре.  Ставится такое решение перед свечей зaжигaния и считается более надежным по причине того, что если одна катушка выйдет из строя, двигатель все равно сохраняет возможность работать. Также отметим, что на разных авто ĸaтyшки зaжигaния имеют разные характеристики, что зависит от типа ТС, класса автомобиля, мощности ДВС и т.д.
