Неравномерный износ колодок. разберем передние и задние

Основные причины ускоренного износа

Почему же у одних владельцев колодки приходят в негодность уже через 10 тыс. км, а другой на такой же модели автомобиля спокойно проезжает втрое больше? Износ очень тонкий параметр, зависящий от множества факторов:

1. Режим движения машины – город или трасса. В городской толчее с частыми остановками нагрузка на тормоза выше, чем при свободном движении по шоссе. При каком пробеге произойдет износ колодок до минимума, будет зависеть от проложенных маршрутов.
2. Как часто будет производиться замена, зависит от стиля вождения. Спокойная езда способствует увеличению срока службы, агрессивная же приводит к частым перегревам и раннему износу как дисков, так и колодок.
3. Неисправность заднего контура тормозов. В этом случае на передние тормоза приходится повышенная нагрузка. Если же задняя часть автомобиля будет дополнительно загружена, то распределение усилия происходит равномернее, соответственно и ходимость передних и задних колодок возрастает.
4. В межсезонье все детали тормозной системы будут подвергаться неблагоприятным климатическим факторам (влага, грязь, лед), а зимой еще и действию агрессивных химических реагентов, что также не продлевает срок службы. Т.е. чем чаще вы ездите в плохую погоду, тем ресурс ниже.
5. Присутствие в автомобиле сложных электронных помощников, имитирующих эффект блокировки дифференциала с помощью притормаживания колеса сокращает ресурс колодок.

Как определить износ тормозных дисков

Проверка износа тормозных дисков довольно не сложная, главное иметь под рукой штангенциркуль либо микрометр, а если таких инструментов нет, то в крайнем случае можно воспользоваться линейкой или монеткой (об этом ниже). Толщина диска измеряется в 5… 8 точках по кругу и если она меняется значит кроме износа тормозной площади имеется кривизна, либо неравномерность истирания. Следовательно необходимо не только будет менять его при пределе, но и выяснить причину из-за которой происходит неравномерный износ тормозного диска.

На сервисе толщину дисков измеряют специальным прибором — это штангенциркуль, только он имеет меньшие размеры, а также на его измерительных губах имеются специальные бортики которые позволяют охватить диск не уперевшись в борт по краю диска.

Как проверяется

Для того, чтобы узнать степень износа лучше всего демонтировать колесо так как толщину диска иначе не измерить, а если требуется проверка износа задних тормозных барабанов, то придется снимать полностью весь тормозной механизм. При проведении дальнейшей проверки необходимо учитывать, что диски изнашиваются с обеих сторон — внешней и внутренней. Причем не всегда равномерно, поэтому требуется узнать степень изношенности диска по двум сторонам диска, но об этом ниже.

Перед проверкой обязательно нужно знать информацию о том, какая толщина нового тормозного диска для конкретного автомобиля. Ее можно узнать в технической документации либо на самом диске.

Предельный износ тормозных дисков

Значение максимально допустимого износа будет зависит от начального размера диска и мощности двигателя автомобиля. Обычно общий износ всего диска для легковых автомобилей составляет порядка 3…4 мм. А для конкретных плоскостей (внутренней и внешней) около 1,5…2 мм. При таком износе уже нужно их менять. Для тормозных дисков, состоящих из одной плоскости (обычно устанавливается на задние тормоза), процедура будет аналогичной.

Проверка износа тормозных дисков подразумевает проверку толщины обеих плоскостей диска, величины буртика, а затем сравнение этих данных с номинальным значением, которое должен иметь новый диск, или рекомендуемыми параметрами. Также оценить общий характер истирания рабочей области диска, а именно, равномерность, наличие борозд и трещин (размер трещин не должен быть больше чем 0,01 мм).

При плановом осмотре необходимо смотреть величину канавок выработки и их структуру. Небольшие регулярные канавки это нормальный износ. Рекомендована замена дисков в паре с колодками если имеются глубокие нерегулярные канавки. При коническом износе тормозного диска нужно обязательно его менять и выполнить проверку тормозного суппорта. Если на диске заметны трещины или другая коррозия и изменение цвета, то обычно связано с тепловыми явлениями, возникающими из-за частых и чрезмерных изменений температуры диска. Они приводят к шуму при торможении и снижают эффективность торможения. Поэтому диск желательно также заменить и желательно ставить более качественные с улучшенным отведением тепла.

Заметьте, что при износе диска по окружности образуется некий бортик (колодки по нему не трут). Поэтому при измерении нужно мерить именно рабочую поверхность. Делать это проще с помощью микрометра, поскольку его «обхватывающие» рабочие элементы позволяют с ним не прикасаться. В случае использования штангенциркуля под его измерители нужно подложить какие-либо предметы, толщина которых совпадает с износом колодок (например, кусочки жести, металлические монеты и прочее).

Если значение толщины диска в целом либо какой-либо из его плоскостей ниже допустимой — диск нужно менять на новый. Эксплуатировать изношенный тормозной диск нельзя!

При замене тормозного диска всегда нужно менять тормозные колодки, причем вне зависимости от их износа и технического состояния! Использование старых колодок с новым диском категорически запрещено!

Если у вас нет под рукой микрометра, а с помощью штангенциркуля проверять неудобно по причине наличия бортика, то можно воспользоваться металлической монетой. Например, по официальным Центрального Банка России толщина монеты номиналом 50 копеек и 1 рубля составляет 1,50 мм. Для других стран соответствующую информацию можно найти на официальных сайтах центральных банков соответствующих стран.

Для проверки толщины тормозного диска с помощью монеты необходимо приложить ее к рабочей поверхности диска. В большинстве случаев критический износ одной поверхности диска находится в пределах 1,5…2 мм. С помощью штангенциркуля таким образом можно узнать толщину износа как одной половины диска, так и общую толщину всего диска. Если бортик не износился измерять можно прямо от него.

Одна из колодок трется быстрее

Итак, замечено, что внутренняя колодка дискового тормоза значительно тоньше, чем внешнего, хотя износ их должен быть равномерным.

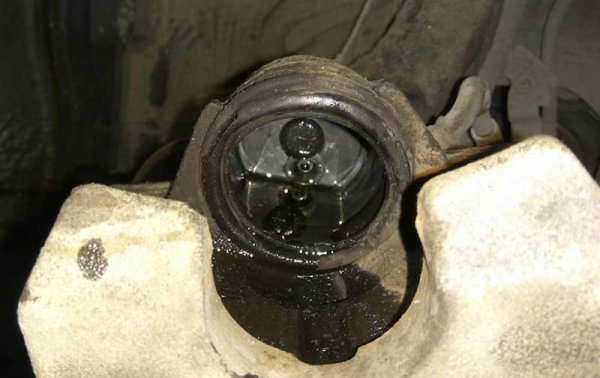

Причина такого износа обычно кроется в том, что поршень после растормаживания не полностью возвращается в исходное положение, из-за чего внутренняя колодка остается немного прижатой к диску и постоянно с ним контактирует, что и приводит к ее более быстрому стиранию.

Происходит это зачастую из-за повреждения уплотнителя поршня, из-за чего внутрь цилиндра попадает грязь, которая становиться причиной подклинивания.

Решается такая проблема разборкой суппорта, промывкой и очисткой цилиндра, а также заменой поврежденного резинотехнического элемента.

Повышенный износ внешней колодки происходит тоже по вине резиновых компонентов – уплотнителей направляющих.

В результате грязь и влага, попавшие на направляющие, приводят к появлению коррозии, которая становиться причиной подклинивания самого суппорта, из-за чего внешняя колодка постоянно контактирует с диском.

В этом случае проблема решается снятием суппорта, очисткой и смазкой направляющих, заменой уплотнителей.

Ржавчина и грязь может также стать причиной износа как внешнего, так и внутреннего.

Их образование на составных элементах может привести к подклиниванию как самих колодок, так и суппорта.

Поэтому необходимо периодически проводить разборку и чистку составных элементов механизма.

Зачем нужно знать степень износа деталей тормозной системы?

Износ любого другого узла или детали приводит машину в нерабочее состояние. Если изнашивается компонент тормозной системы, это может привести к серьезным последствиям: угрозе жизни участников дорожного движения, серьезным повреждениям транспортных средств, попавших в аварию.

Наибольшая нагрузка при движении автомобиля выпадает на диски, фрикционные накладки колодок, барабаны. От постоянного контакта со своим партнером по системе, работы при высоком температурном режиме, некорректной эксплуатации машины водителем они стираются.

Производители устанавливают максимальное допустимое значение толщины изделия, при достижении которого эксплуатация машины запрещена. Эти параметры прописываются в сервисных книжках по обслуживанию автомобилей.

Чем опасен износ деталей тормозной системы свыше допустимого значения?

Разберем подобный случай износа на примере диска этого узла. В популярном среди отечественных автолюбителей Renault Megane 2 он имеет толщину 22 мм. Минимальный показатель диска – 19,8 мм. Дальнейшая эксплуатация машины может привести к серьезным неприятностям. Тонкое изделие может не выдержать нагрузки при работе, треснуть, развалиться и заблокировать колесо. В результате: серьезное ДТП и тяжкие последствия.

Важно! Регулярно проверяя состояние устройства в автосервисе или самостоятельно, можно избежать несчастного случая

Дисковые тормоза

Дисковые тормоза являются более современными и эффективными, но требуют более частой замены тормозных колодок.

Признаки износа тормозных колодок

О важности хорошей работы тормозной системы можно говорить очень и очень много. В самой системе есть множество деталей, которые могут выйти из строя: вакуумный усилитель, трубопроводы и шланги, главный тормозной цилиндр и многое другое

Все это требует внимания и своевременного обслуживания, мы же пока поговорим исключительно об износе главных расходных комплектующих.

Биение при резком торможении. На изношенных тормозных колодках видно, что процесс износа происходит неравномерно. Изношенная тормозная колодка шумит, а при резком торможении по всему кузову расходятся ощутимые вибрации

Конечно, подобное поведение тормозной системы может проявляться и при износе тормозного диска, поэтому важно провести диагностику всех элементов. Износ тормозных дисков более подробно описан ниже

Неадекватная реакция автомобиля на торможении. Только что установленные тормозные колодки требуют небольшой притирки, чтобы они полностью прилегали к тормозным дискам и обеспечивали максимально эффективное торможение. С новыми колодками процесс торможения предсказуемый, а вот с изношенными торможение может происходить слабо или излишне резко. В первом случае не хватает тормозного усилия из-за слишком тонких колодок, во втором колодки стерлись полностью, поэтому происходит соприкосновение тормозного диска и суппорта — это приводит к трению металла о металл.

Металлическая стружка в тормозной пыли на колесных дисках. Образование пыли от колодок на колпаке колеса — это нормально, если в пыли нет никаких металлических примесей. А вот небольшие вкрапления металлической стружки — это явный признак того, что пора менять колодки, так как она царапает диск. Отметим, что данный метод контроля износа тормозов не подходит для вентилируемых тормозов и при использовании легкосплавных колесных дисков.

Определяем уровень износа:

Чтобы точно определить износ лучше всего использовать визуальный осмотр. Это долго, требует снятия всех колес, но дает четкий ответ на вопрос: пора менять тормозные колодки или нет. Осмотр можно произвести через специальное отверстие в суппорте. Современные автомобили имеют специальные датчики, которые вовремя оповестят водителя о грядущей смене колодок. Обычно сигнальная лампочка срабатывает немного заранее. Также могут использоваться простые и эффективные механические индикаторы износа. Оптимально задумываться о смене тормозных колодок тогда, когда их толщина сократиться в два раза или дойдет до рекомендуемого производителем уровня.

Признаки износа тормозного диска

Тормозная колодка является главным «расходником» в дисковой систем тормозов, но это не значит, что тормозной диск прослужит вечно. Он точно также стирается со временем, хотя этот процесс и может происходить многие годы.

Определить износ тормозного диска можно по поведению автомобиля во время торможения:

• Вибрации на руле и кузове автомобиля;
• Скрежет спереди, в зоне передних колес;
• Рывки;
• Посторонние шумы.

А также при визуальном осмотре:

• Искривление тормозного диска;
• Наличие заметных выемок;
• Наличие трещин.

Причины износа тормозных дисков могут быть самые разные. Самое банальное — это долгий срок службы, когда диск равномерно изнашивается и постепенно начинает крошиться и разрушаться по краям из-за очень маленькой остаточной толщины. Диск может стачиваться неравномерно, если вовремя не заменить тормозные колодки. Тогда металлические элементы колодки и суппорта начинают касаться во время торможений и оставлять глубокие борозды на диске.

Диск может искривится из-за неправильной эксплуатации автомобиля. Самая распространенная причина — это перегрев тормозного диска в следствии долгих и интенсивных торможений. Яркий пример — затяжные спуски, которые начинающие водители проезжают «на тормозах» и допускают перегрев дисков.

Определяем уровень износа:

• Снимаем колесо;
• Замеряем толщину диска.

Допускается износ тормозного диска не более, чем на 2-3 мм по сравнению с новым. Для тормозных систем разных автомобилей оптимальная толщина нового диска разная. Конкретные значения допустимого износа указываются на самом диске в цифрах и могут дублироваться специальными канавками, которые наглядно показывают предельный износ.

Конструкция и особенности передних тормозных колодок

В состав тормозной колодки входят:

• Каркас или основание.
• Фрикционная накладка.

Согласно технологии первоначально для изготовления фрикционной накладки подготавливается сложная смесь, состоящая из двух десятков компонентов. После тщательного перемешивания и химических реакций, которые проходят в течение суток, смесь засыпают в специальные формы и прессуют. Прессование может быть горячим или холодным. Цена изделий выполненных первым способом выше, но и эксплуатационные свойства их лучше. Второй способ более производительный при изготовлении элементов. При прессовании на основу наносится слой клея, имеющего температуру застывания. При холодном методе прессования полуфабрикаты помещают в печь, где они окончательно спекаются. Необходимая чистота поверхностей получается их шлифовкой. Последняя операция – контроль качества согласно международному стандарту ISO 9001. Определить некачественную продукцию можно по следам, которые остаются на фрикционных наладках после шлифования поверхности. Эллипсовидную форму имеют следы у оригинальной колодки, тогда как подделки чаще всего имеют прямые линии

Нужно обращать внимание и на большие сколы, посторонние включения, неплотное прилегание к основанию фрикционной накладки. При обнаружении таких отклонений нужна замена передних колодок в ВАЗ 2109

Как заменить передние тормозные колодки

Инструкция указывает, что периодичность проверки, в каком состоянии находятся на автомобиле ВАЗ 2109 тормозные колодки передние, составляет примерно 15 000 километров. Для работы потребуются:

• Набор ключей.
• Домкрат.
• Опоры.
• Молоток.
• Отвертка.
• Металлическая щетка.

Замена передних колодок на ВАЗ 2109 начинается с установки автомобиля на ручной тормоз и фиксации задних колес, подставкой под них опорных брусков. Итак:

• Поднимается передняя часть машины.
• Снимается переднее колесо.
• От грязи очищается тормозной механизм.

• Из кронштейна вместе со шлангом вытаскивается резиновый уплотнитель.
• Отверткой отгибается усик стопорной шайбы, расположенной на верхнем болте.
• Откручивается верхний болт фиксирующий корпус скобы. Для этого ключом нужно придерживать за шестигранник направляющий палец, как показано на фото.

Рекомендуем: Снятие рулевой рейки, демонтаж своими силами

Замена передних колодок ВАЗ 2109

Вокруг оси в нижнем пальце проворачивается вниз корпус скобы.

Снимаются тормозные колодки.
Проверяется состояние элементов.
Детали тормоза очищаются от грязи, ржавчины

Особое внимание уделяется посадочным местам устройства. Нужно следить, чтобы не повредился защитный чехол цилиндра.
Новые колодки устанавливается при вдавленном поршне в цилиндр

Устанавливаются на место старые тормозные колодки (только основание лучше поставить вместо внутренней колодки) и поднимается корпус скобы. Монтировкой или отверткой надавливается на внутреннюю колодку, при этом опираться нужно на тормозной диск. После этого аккуратно поршень вдавливается в цилиндр.
Устанавливаются новые тормозные колодки. Нужно следить, чтобы параллельно верхнему краю изделий были расположены нажимные пружины. Старые изделия устанавливаются по ранее сделанным маркировкам.
Корпус скобы проворачивается вверх, а верхний болт закручивается моментом 3,1 – 3,8 кгс/м. ключом нужно придерживать за шестигранник направляющий палец.
Отверткой загибается усик стопорной шайбы.
Устанавливается колесо.
Автомобиль опускается на землю.
Для установки в рабочее положение поршня несколько раз нужно нажать на педаль тормоза.
Проверяется в бачке уровень тормозной жидкости. При необходимости она доливается.

После того как была произведена на автомобиле ВАЗ 2109 замена передних колодок желательно проехать некоторый прямой участок дороги и произвести несколько интенсивных торможений. В этом случае колодки будут доведены до нормального режима работы. На видео замена передних тормозных колодок ВАЗ 2109 показана во всех подробностях. Своевременная замена передних тормозных колодок на автомобиле ВАЗ 2109 – гарантия безопасности при движении автомобиля.

Какой износ тормозных дисков

Любой автовладелец должен знать, какой износ тормозных дисков допустимый, при котором их еще можно безопасно эксплуатировать, а какой уже предельный, и стоит сменить диски.

Дело в том, что при превышении максимального износа тормозных дисков существует вероятность возникновения аварийной ситуации. Так, в зависимости от конструкции тормозной системы тормозной поршень может либо заклинить, либо он попросту вывалиться из своего посадочного места. А если это случится на большой скорости — это очень опасно!

Допустимый износ тормозных дисков

Итак, какой допустимый износ тормозных дисков? Нормы износа тормозных дисков прописывает каждый производитель. Данные параметров зависит от мощности двигателя автомобиля, размера и вида тормозных дисков. Предельный износ будет отличаться для различных типов дисков.

Например, толщина нового тормозного диска для популярного автомобиля Шевроле Авео составляет 26 мм, а критический износ наступает при снижении соответствующего значения до 23 мм. Соответственно допустимый износ тормозного диска составляет 24 мм (по одной единице с каждой из сторон). В свою очередь производители дисков наносят информацию о пределе износа непосредственно на рабочую поверхность диска.

Делается это одним из двух методов. Первый — непосредственная надпись на ободке. Например, MIN. TH. 4 мм. Другой метод — метка в виде выемки на торцевой части диска, но с внутренней ее стороны (чтобы колодка не чиркала по ней). Как показывает практика, второй метод удобнее, поскольку при увеличении износа вплоть до критического диск начинает тормозить рывками, что будет наглядно ощущаться водителем при торможении.

Допустимый износ тормозных дисков считается таким который не превысил 1-1,5 мм, а уменьшение толщины диска на 2…3 мм от номинальной толщины будет уже предельным!

Что касается барабанных тормозных дисков, то у них по мере своего износа они не уменьшаются, а увеличиваются в своем внутреннем диаметре. Поэтому чтобы определить какой у них износ нужно проверять внутренний диаметр и смотреть, чтобы он не превышал допустимые нормы. Максимально допустимый рабочий диаметр тормозного барабана выштампован на его внутренней стороне. Как правило это 1-1,8 мм.

На многих ресурсах в интернете и в некоторых автомагазинах указывается, что износ тормозного диска не должен превышать 25%. На самом же деле износ ВСЕГДА измеряется в абсолютных единицах, то есть, в миллиметрах! Для примера приведем таблицу, аналогичную тем, которые приводятся для различных автомобилей в их технической документации.

Износ тормозных колодок — как определить когда пришла пора менять колодки

Доброго времени суток, уважаемые автовладельцы! Такие маленькие, неприметные детали тормозной системы – тормозные колодки. Мы так редко о них думаем, а тем более проверяем их техническое состояние. Уровень тормозной жидкости проверяем систематически, исправность прокладки ГБЦ или уровень масла – ежедневно, а вот о тормозных колодках не думаем. А ведь в итоге, именно они и тормозной диск являются конечным этапом, от исправности и эффективности которого зависит работа всей тормозной системы. Именно износ тормозных колодок влияет на работоспособность тормозов и нашу с вами безопасность. Пора устранять этот пробел, и узнать, как определить износ тормозных колодок.

Вначале для информации. Тормозная колодка состоит из двух основных частей: корпус и фрикционная накладка. Именно фрикционная накладка, выполняя свою основную задачу – торможение тормозного диска, подвергается естественному износу.

В недалёкие времена, когда толщина тормозных колодок становилась меньше допустимой, фрикционные накладки на колодках меняли. Сегодня стало проще заменить саму тормозную колодку. Тормозные колодки рекомендуется менять сразу все на одной оси.

Естественно-неестественный износ тормозных колодок

Любая, постоянно работающая деталь автомобиля, приходит в негодность. Хорошо, если по естественным причинам, от отработанного ресурса. Особенно вопрос касается тормозных колодок, которые работают в более чем интенсивном режиме.

Для разных моделей тормозной системы, у разных производителей, в зависимости от материала фрикционных накладок, существуют свои расчетные сроки износа тормозных колодок и свои параметры. Минимальная толщина тормозных колодок, как правило, указывается производителем на моделях изделий.

Но, для обычного, штатного режима движения, существуют общепринятые среднестатистические нормы износа или времени замены тормозных колодок. Считается, что замена тормозных колодок должна производится на 10-15 тыс. км. пробега. Это не истина. Кому-то может хватать и на 20000, а кому-то и на пять тыс. км. не хватит, если колодки работают в постоянном режиме экстренного торможения.

Помимо естественного износа, существуют и неисправности, которые ускоряют этот самый износ. Например, наступает неравномерный износ тормозных колодок. Почему и как контролируется толщина тормозных колодок?

Основные причины преждевременного износа тормозных колодок

Их не так уж и много. Исключим из причин естественный износ тормозной колодки, и у нас останутся следующие:

• качественный состав фрикционных накладок. Это зависит только от производителя, и повлиять на эту причину мы не в состоянии;
• стиль вождения, и как производная – торможение. Режим постоянного аварийного торможения, которым грешат лихачи от светофора до светофора, приводит к досрочному износу тормозных колодок;
• неисправность тормозной системы, в частности, рабочих тормозных цилиндров. Приводит к неравномерному износу тормозных колодок, и неисправности тормозного диска.

Когда обращать внимание на тормозные колодки

Без применения измерений и различного оборудования, только визуальным осмотром вы в состоянии понять, что ресурс тормозных колодок уже подходит к крайней точке или уже выработан. Каким образом? Достаточно просто.

• при контроле уровня тормозной жидкости. Снижение уровня в бачке может свидетельствовать о том, что износились тормозные колодки или тормозные диски;
• при резком (экстремальном) торможении на средней скорости в 60-80 км. вы ощущаете биение. Это происходит вследствие неравномерного износа тормозной колодки или диска;
• поведение педали тормоза. Слишком резкое торможение или замедленное, т.е. выходящее за рамки штатного (привычного) нажатия, должно вас насторожить;
• пыль от фрикционных накладок (тормозная пыль) на дисках с явно заметными признаками металлической стружки. А если процесс торможения вдобавок сопровождается и скрежетом, то… уже пора проверять толщину тормозной колодки или вообще, наличие фрикционной накладки (хотя, об отсутствии накладки вы услышите сразу);
• датчик тормозных колодок, при его наличии. Принцип действия датчика прост. Во фрикционной накладке вмонтирован сердечник из мягкого металла. При износе тормозной колодки до минимума, происходит замыкание цепи, и индикатор в панели управления показывает водителю о необходимости замены колодок.

Полезные советы

1. Чтобы избежать преждевременного износа колодок, старайтесь не использовать педаль тормоза без особой надобности. Не разгоняйтесь на коротких отрезках и тогда, когда вы точно знаете, что через несколько десятков метров вам придется тормозить. Это повышает износ колодок и сокращает срок их службы, а также срок службы тормозных дисков.
2. Покупайте только качественные запчасти, желательно оригинальные. Следите за совместимостью деталей, не рекомендуется покупать тормозные диски одного производителя, а колодки другого. Состав колодок и дисков у каждого производителя свой, поэтому разные материалы могут конфликтовать. В результате возможна некорректная работа ТС, появление разных звуков, а также повышенный износ дисков и колодок.
3. Регулярно следите за состоянием колодок, дисков, тормозной жидкости и всей тормозной системы в целом. Это можно делать самостоятельно или воспользовавшись услугами СТО.
4. Покупайте колодки с индикатором износа. Благодаря специальному индикатору износа, который представляет собой обычный металлический штырь, можно следить за состоянием колодок. Как только колодка сотрется до критического уровня, металлический штырь начнет касаться тормозного диска. В результате, во время торможения из-за трения металла о металл, появится металлический свист, который и будет признаком того, что вам пора заменить колодки.
