Датчик масла приора 16 клапанов где находится

Содержание:

Виды ДДМ
- Механические датчики
- Электронные датчики
Виды ДДМ и принцип их работы в современных автомобилях
- Механический датчик
- Электронный датчик
Немного о масле и датчике
Обзор ДДМ
- Виды
- Принцип работы электронного и механического датчиков давления масла
Обзор ДДМ
- Виды
- Принцип работы электронного и механического датчиков давления масла
Как заменить ДДМ
Принцип работы и устройство датчика давления масла
Причины высокого и низкого давления масла в двигателе и способы устранения проблем

Виды ДДМ

Датчики давления масла подразделяются на два вида:

Механические. Используются на машинах, ставших легендами автопрома, в частности, ВАЗ 2101, УАЗ, Москвич 401/407/412/, 2141 и других.
Электронные. Устанавливаются на все современные авто, к примеру, отечественные ВАЗ 2114, Калина и другие модели «Лады», а также иномарки.

Механические датчики

Механические датчики по конструкции делятся на:

Устройства с двумя штоками и трубкой-капилляр.
Устройства с реостатом.

Первые состоят из корпуса, мембраны, двух штоков, герметической трубки.

При увеличении давления в системе смазки мембрана изгибается, давя на первый шток, тем самым увеличивая давление в трубке. Второй шток принимает это давление и передает его к дифманометру (находится на панели приборов).

Давление увеличивается — стрелка прибора отклоняется в большую сторону, падает – стрелка уходит влево вниз. Принцип действия, как у манометра.

Механический датчик давления масла с реостатом состоит из:

Корпуса.
Мембраны.
Ползунка.
Нихромовой обмотки (резистор).

Работает устройство по принципу вольтметра. Ключевую роль здесь играют реостат и ползунок.

Реостат меняет свое сопротивление в зависимости от того, куда смещается ползунок. Последний, в свою очередь, смещается в ту или иную сторону по мере изгибания или выпрямления мембраны.

Когда давление отсутствует, мембрана не деформирована и ползунок не перемещается, ток свободно проходит, не встречая на своем пути какого-либо сопротивления.

По мере увеличения давления и деформирования мембраны ползунок смещается по реостату, тем самым увеличивая сопротивление в цепи, соответственно, показания тока меняются, что и отображается на приборе в кабине водителя.

Все это фиксирует ЭБУ, к которому и подключен датчик. Он запрограммирован таким образом, что только один промежуток значений тока приравнивается к нормативному давлению масла. Выход за этот промежуток приравнивается к неверному значению.

Это хорошо видно на стрелочных аналоговых манометрах, которые, по сути, являются обычными вольтметрами.

Электронные датчики

Электронный ДДМ устроен на много проще, чем механический аналог поэтому он считается более надежным.

По сути, это аварийный датчик, который не показывает значения давления в системе, а только оповещает водителя, когда оно в пределах нормы, а когда нет.

Он состоит из:

Сейчасчитают Что будет если перелить масло в двигатель

1.1k

Как правильно проверить уровень масла в двигателе

11.4k

Корпуса.
Мембраны.
Контактов.
Штока.

Принцип работы. Когда на мембрану датчика не воздействует давление, она не деформирована. Шток находится в положении, при котором контакты цепи замкнуты и через них идет ток. В этот момент в кабине горит лампа, за которой и наблюдает водитель.

Когда запускается двигатель, давление масла в системе увеличивается, прогибается мембрана, шток сдвигается, размыкая цепь. Лампочка тухнет.

Если после запуска двигателя лампа не погасла в течении 1-2 секунд, нужно срочно заглушить мотор и не запускать его пока не выяснится причина неисправности.

Подробнее здесь — что нужно делать если горит лампа давления масла .

Исходя из вышесказанного, можно сделать вывод, что в основе проверки датчика давления масла на современных автомобилях лежит измерение мультиметром сопротивления резистора и проверка ДДМ на размыкание и смыкание цепи.

Для этого мультиметр переводят в режим измерения сопротивления или прозвона. Это зависит от того, датчик какого типа проверяется с резистором или без.

Но существуют и другие методы проверки, про которые мы расскажем ниже.

Виды ДДМ и принцип их работы в современных автомобилях

Датчик давления масла: что это, где он находится, как заменить

Современная автомобильная индустрия использует два вида таких датчиков. Каждый из видов работает с определёнными типами двигателей и говорить о том, какой датчик лучше/хуже не приемлемо.

Механический датчик

Устройство максимально точно определяет давление масла в системе и передаёт показатели на шкалу в приборной панели.

Механическое устройство имеет усложнённую конструкцию: чашка корпуса, мембрана, толкатель, ползунок и обмотку нихромовой проволокой. Из-за использования множества компонентов механические датчики имеют высокую стоимость.

Выполнение работы такого устройства заключается в следующем: ползунок, который расположен на платформе с нихромовой обмоткой, принимая силу давления масла, поднимается или опускается. Каждое его движение передаётся на стрелочный указатель в салоне машины, благодаря чему водитель всегда будет точно информирован о том, какое давление смазочной жидкости в двигателе. Ползунок же получает данные от воздействия масла на мембрану датчика.

Имеет крупные габариты и сложную внутреннюю конструкцию

Электронный датчик

Датчик этого вида более прост, однако он не может передавать все изменения в системе смазки водителю. Как правило, электронный тип устройства показывает только два основных значения: нормальное давление и критическое.

Таким образом, его единственная цель — передать водителю информацию о том, что давление в системе равно нулю. Для этого в его конструкции используются только чашка корпуса, мембрана, толкатель и система контактов с лампочкой давления масла в салоне машины.

Соответственно, если давления пропадает, мембрана выпрямляется, так как ничто на неё не давит. Толкатель сразу же задвигается внутрь корпуса, контакты замыкаются — аварийный сигнал подаётся в салон.

На некоторых моделях транспортных средств устанавливается сразу два вида датчиков. Это расширяет возможности водителя постоянно контролировать систему смазки двигателя.В случае выхода из строя одного устройства, можно ориентироваться на показания второго.

Конструктивно более простое устройство

Немного о масле и датчике

Как проверить датчик давления масла ваз приора

В руководстве по эксплуатации, прилагаемого к каждому ВАЗ 2114, указывается, что в двигателе необходимо использовать 3,5 литра смазывающего моторного масла.

Оптимальное масло в данном случае — полусинтетическое 10W 40. Замену следует осуществлять через каждые 15 тысяч километров пробега.

При замене масла, обратите особое внимание на наличие в жидкости металлической стружки. Ее присутствие говорит о проблемах в смазывающей системе или в каком-то из элементов двигателя

Залив смазку в движок, она собирается в специальном картере. Уровень масла контролируется вручную с помощью щупа, на котором нанесены соответствующие отметки — максимальный и минимальный уровень.

Проверять уровень масла следует только на холодном моторе, поскольку это позволит определить реальное количество смазки в картере.

После запуска мотора, смазка переносится через фильтр в главную магистраль. Для перекачивания жидкости предусматривается наличие масляного насоса. Из магистрали смазка поступает в рабочие каналы мотора, доходя до блока цилиндров и создавая там необходимое рабочее давление.

В смазывающей системе значимую роль играет датчик давления масла. Он информирует водителя о наличии проблем в системе. Если быть точнее, он обнаруживает факт падения уровня давления, посылает сигнал на электронный блок управления, после чего на приборной панели загорается соответствующая лампочка.

Причины срабатывания датчика

ДДМ можно срабатывать из-за различных причин, каждую из которых вы должны знать.

Уровень масла упал ниже допустимой нормы.
Масляный насос перестал должным образом работать или полностью вышел из строя.
Засорился фильтр.
В поддоне скопился осадок, из-за которого забилась сетка приемника масла.
В проводке, соединяющей датчик и сигнальную лампу на приборной панели, возникли неисправности.
Из-за разрушенной прокладки образовалась сильная течь смазки.
Вышел из строя ДДМ.

Если на приборной панели загорелась лампочка аварийного давления масла (красная канистра с каплей), а проверить реальный уровень невозможно, заглушите мотор и вызывайте эвакуатор. Дальше двигаться своим ходом нельзя.

Способы проверки

Есть два способа проверить текущее состояние вашего ДДМ. Это позволит определить, требуется ли датчику замена.

Способ	Действия
С помощью манометра	Вам потребуется прибор для замера давления в масле. Выкрутите датчик, вставьте в его гнездо манометр. При работающем моторе показатель должен составлять минимум 0,65 атм. Это говорит об отказе ДДМ. Можете ехать в магазин автозапчастей своим ходом, покупать новое устройство и менять
Народный способ	Актуален для тех, у кого нет под рукой манометра. Выкрутите датчик и проверните стартер, не запуская мотор. Если из отверстия ДДМ полилась жидкость, давление присутствует, потому виновником сигнала является неисправный измеритель

Второй способ проверки не дает 100% результат. Потому рисковать не стоит.

Конструкция

ДДМ обладает достаточно простой конструкцией.

Он включает в себя корпус, измерительную мембрану и механизм передачи информации.

Масло оказывает на него давление, мембрана выгибается и сигнал уход на лампу вашего бортового компьютера.

Не удивительно, что при такой простой конструкции стоимость ДДМ составляет не более 100 рублей. Ремонтировать его нецелесообразно, поскольку замена обойдется значительно дешевле.

Конструктивные особенности

Профилактика и проверка

Понять необходимость вмешательства в масляную систему легко можно по постоянно загорающейся лампочке аварийного уровня масла.

Если она включается и продолжает гореть дольше обычного, обязательно проведите несколько профилактических мероприятий:

Очистите поддон от накопившейся за время эксплуатации грязи;
Проверьте, в каком состоянии находится смазывающее масло;
Изучите состояние масляного фильтра, замените его при необходимости или очистите от скопившихся посторонних частиц.

Но если даже это не помогло погасить сигнальную лампу, придется определить, работает ли вообще ваш ДДМ. Для этого есть два метода:

Можно воспользоваться манометром, который вставляют в отверстие для размещения ДДМ, и проводятся соответствующие замеры давления;
Либо установите на место старого датчика масла новый. Если при этом лампа погаснет, тогда проблема точно была в датчике.

Обзор ДДМ

Как поменять датчик давления масла на калине 8 клапанов

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

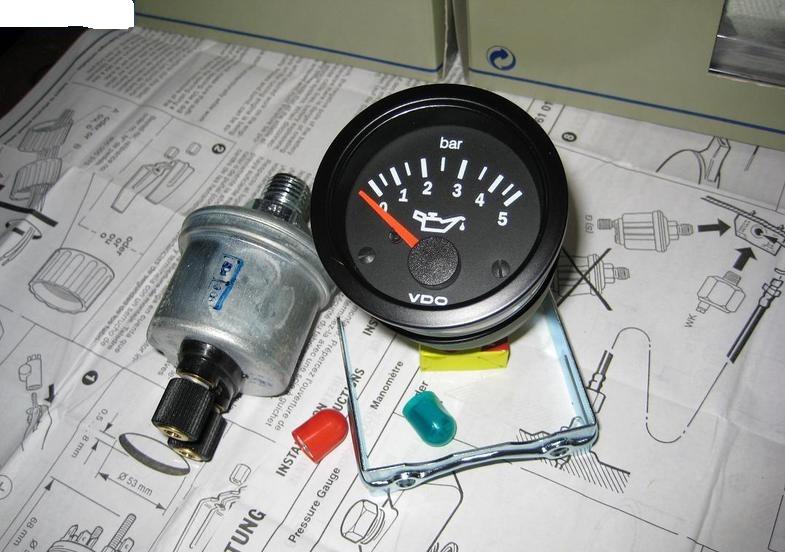

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

корпус;
мембрана;
контакты;
а также устройство толкателя.

Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.

Обзор ДДМ

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

Механический датчик в демонтированном виде

Принцип работы электронного и механического датчиков давления масла

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

корпус;
мембрана;
контакты;
а также устройство толкателя.

Электронный регулятор в снятом виде

Конструкция датчика давления моторной жидкости

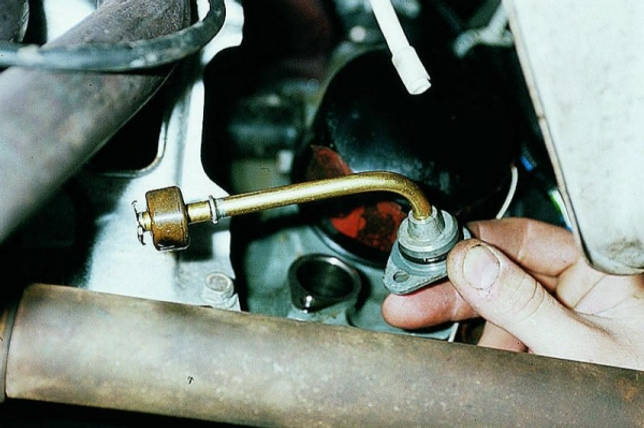

Как заменить ДДМ

Процесс замены датчика уровня масла не сложен, особых знаний для этого не нужно. В качестве инструментов понадобится рожковый ключ на 21 мм. По пунктам:

С двигателя снимается лицевая декоративная накладка.
С самого контроллера снимается колпачок, он же пыльник, отсоединяется питание.
Прибор с головки блока выкручивается рожковым ключом.
Установка новой детали производится в обратном порядке. Контроллер закручивают, подсоединяют проводку и проверяют, как работает двигатель.

Вместе с датчиком снимется и уплотнительное кольцо, выполненное из алюминия. Каким бы новым оно не было, его лучше заменить новым. А соединяя электрический штекер, проверяют, в каком состоянии контакты проводов, возможно, их придется зачистить.

Принцип работы и устройство датчика давления масла

«Загорелся или запищал идентификатор датчика давления масла» — ситуация, однозначно знакомая многим

Ничего страшного в ней нет, но оставлять без внимания загоревшуюся лампу давления масла на панели приборов точно нельзя, особенно когда речь идёт о работе столь важного узла машины как двигатель внутреннего сгорания (ДВС). При этом совершенно неважно, ВАЗ у вас или топовая иномарка

Сегодня конструкция автомобилей предполагает использование двух видов датчиков указания давления масла в двигателе:

Аварийный идентификатор, который необходим для информирования водителя в тех ситуациях, когда уровень масла в картере мотора находится на предельно низком уровне, и его недоливка способна вызвать серьёзные поломки ДВС. Работает датчик аварийного давления масла по мембранному принципу. Если быть точнее, то в структуру мотора в области картера встраивается специальный механизм датчика с мембраной, который чутко реагирует на любое изменение давления в системе. В той ситуации, когда последнее падает ниже допустимой нормы, мембрана расправляется, давит на соответствующие контакты и замыкает их, что отражается на приборной панели автомобиля в виде горящей лампочки давления масла. Стоит отметить, что загорается идентификатор всегда при запуске мотора, но до тех пор, пока масло в картере не нагреется до некоторой температуры, после чего он успешно тухнет. Если этого не происходит, то значит уровень смазки в двигателе упал и требуется его доливка. В противном случае работающий мотор при недостатке масла попросту «убъёт» себя. Электротехнические характеристики идентификатора таковы, что сопротивление датчика давления масла совершенно не влияет на итоговые показатели на приборной панели, поэтому он всегда работает максимально достоверно, естественно, с тем условием, что полностью исправен

Важно понимать, что аварийные датчики — неотъемлемая часть любого автомобиля (от ВАЗ 2101 или 2114 до какого-нибудь «Гелика» или «Мерса» серии AMG);

Вспомогательный идентификатор, который точно показывает уровень масла в картере ДВС (то есть — полнейший аналог шкалы топлива). Работает он, к слову, аналогично датчику уровня топлива. Устанавливается вспомогательный идентификатор непосредственно в картере двигателя, и постоянно отслеживает точный уровень смазки в ДВС. Такой датчик не имеет лампочки, которая загорается при недостатке масла, а представлен обычной шкалой, которая показывает то, насколько картер мотора заполнен. Отметим, что данные устройства можно найти в конструкции далеко не каждого современного автомобиля, поэтому если у вас его нет — ничего страшного. Зачастую в простых моделях, типа классики ВАЗа или «старых» японцев, установленных вспомогательных датчиков масла не имеется, а вот уже в более новых моделях они стоят. Электротехнические характеристики идентификатора полностью аналогичны описанным для аварийного контроллера.

Как видите, работает датчик и контрольная лампа давления масла в картере мотора крайне просто. По сути, данные устройства — это совершенно обычная электрическая цепь в конструкции машины, коих в ней полно.

Лучше понять суть работы и технические характеристики датчика поможет рассмотрение его типовой схемы подключения в структуру машины (актуально и для обычных ВАЗов, и для Мерседесов или Ауди, например).

Причины высокого и низкого давления масла в двигателе и способы устранения проблем

Повышенное давление

Поводом для подозрений на такую напасть будет появление утечек из-под прокладок на двигателе. При подключении манометра опасения подтверждаются. Вопрос: в чем причина, и что делать? Основной причиной проблемы практически всегда является неисправность редукционного клапана, вызванная банальным загрязнением или износом. Для начала (особенно, если добираться до этого конструктивного элемента не просто) имеет смысл промыть систему смазки. Так как налицо уже достаточно серьезные сбои в работе системы, при выборе промывочного состава лучше не «стесняться» и предпочитать усиленные версии. Например, Oilsystem Spulung High Performance Benzin.

Другой пример — Oilsystem Spulung High Performance Diesel.

Да и вообще, если поддерживать систему смазки в чистоте, регулярно используя промывки, вероятность столкнуться с проблемой повышенного давления стремится к нулю.

Сниженное давление масла

Первую мы уже назвали – недостаточный уровень, но могут быть и другие. Вторая в точности совпадает с причиной первого пункта, только редукционный клапан умудрился «зависнуть» на грязи в приоткрытом положении, либо у него механически повреждена пружинка. Лечится заменой клапана или промывкой. Деталь стоит копейки, а на здоровье мотора влияет очень сильно. Кстати, промывка зачастую помогает устранить еще одну причину масляного голодания – отложения на сетке маслоприемника. Пример отражен на изображении.

Недостаточная вязкость моторного масла при полностью прогретом двигателе

Чаще всего эту причину можно диагностировать по характерному поведению лампы давления масла – она мигает в ответ на малейшее снижение оборотов на холостом ходу полностью прогретого мотора.

В такой ситуации желательно проверить, не перепутали ли чего при последней замене масла, и подходит ли двигателю залитый в него сорт смазки. Если последний не подходящий – имеет смысл произвести замену.

Второе, что могло произойти – подходящее масло потеряло вязкость из-за перегрева или попадания топлива (обычно в этом случае можно ощутить характерный топливный запах из маслозаливной горловины). Разбор решения проблем топливной аппаратуры оставим за рамками этой статьи и допустим, что мы ее решили. Как же быть с маслом? Менять? Лучший вариант – да поменять, но не всегда есть такая возможность (временная, финансовая, физическая). Можно ли отсрочить данную процедуру? Можно! И поможет нам в этом такой повышающий давление масла продукт как Стабилизатор вязкости Visco-Stabil.

Также причиной недостаточного значения может быть повышенный износ деталей масляного насоса, коренных и шатунных вкладышей коленвала, подшипников распредвалов и турбины, но все перечисленные аспекты, к сожалению, требуют для устранения сложного ремонта.
