Особенности установки японского двигателя на газель

Из благородного семейства

Как было отмечено, набирающая популярность тенденция по пересадке импортного сердца в отечественные авто в подавляющем большинстве случаев происходит не с новыми автомобилями, а с подержанными. Базовый двигатель такого авто или изрядно поизносился и требует дорогостоящего ремонта, или совсем исчерпал свой ресурс. А в силу исчезновения чиновничьего контроля за применяемыми силовыми агрегатами на зарегистрированных ТС владельцы стараются не просто заменить вышедший из строя стандартный двигатель на более мощный, но и получить в итоге улучшенную динамику, комфорт и увеличенный ресурс. В связи с этим своё место под капотом «ГАЗелей», «Соболей», «Баргузинов» и «Волг» вполне заслуженно занимают проверенные временем 6-цилиндровые моторы Toyota с рядной и V-образной компоновкой цилиндров, легендарных серий JZ и VZ соответственно.

Практика использования этих моторов на японских и американских автомобилях бизнес- и представительского класса Toyota Mark II, Aristo, Crown, Cresta, Chaser, Lexus GS300 и других не раз демонстрировала рекордную надёжность и недостижимый для современных сверхэкологичных турбодвигателей ресурс в один миллион километров. Заложенный в эти двигатели запас прочности и универсальность использования (от седанов бизнес-класса до полноценных внедорожников) позволили размещать эти силовые агрегаты даже в лёгкие коммерческие автомобили. Причём вместе с мотором ставится и оригинальная автоматическая КП Aisin, идущая в комплекте с японскими моторами.

Отмечу сразу, что используемые двигатели Toyota не новые и прежде уже поработали в моторных отсеках перечисленных японских автомобилей Toyota и Lexus, но без пробега по РФ. Как отмечают представители нижегородской компании-установщика, у них надёжный поставщик, отбирающий моторы со средним пробегом 70–80 тысяч километров. Учитывая, что атмосферные «шестёрки» серии 1JZ GE и 2JZ GE рассчитаны на миллион километров, заявленный пробег составляет менее 10 % от их ресурса. Примерно на 300 тысяч км рассчитана и 4-ступенчатая автоматическая трансмиссия Aisin, идущая в комплекте с мотором, но и у них, судя по озвученному пробегу, ещё остаётся 3/4 от ресурса.

Следует сделать ремарку: техническую экспертизу приходящим моторам никто не проводит, а сама компания-установщик, кроме стандартной процедуры смены технических жидкостей, ремня ГРМ, свечей и фильтров, в силу экономии времени и средств заказчика не проверяет состояние поршней (ЦПГ), клапанов (ГРМ) и коленвала (КШМ). Поэтому у заказчика, согласно российскому законодательству, после переоборудования есть ровно 14 дней, чтобы убедиться в работоспособности установленных на его авто узлов и агрегатов.

Просматривается прямая зависимость ресурса силового агрегата от характера последующей эксплуатации «ГАЗели», а также от регулярности обслуживания и качества применяемых смазочных материалов и топлива. Но даже в случае не самой прилежной и бережной эксплуатации можно рассчитывать на то, что АКП сбережет двигатель лучше среднестатистического водителя, орудующего механической КП, просто потому, что исправный гидротрансформатор АКП Aisin не допустит ударной нагрузки на двигатель, которая на машинах с механической КП происходит в момент бросания педали сцепления.

Специально для штатной работы силового агрегата установщик сохраняет заводские блоки управления двигателем и КП, а также их заводские настройки.

ГАЗель, проблемы и решения

На фото — ГАЗель, которая является олицетворением товарно-денежных отношений нового дня

ГАЗель стала символом нового времени и новых товарно-денежных отношений. Она символизирует собой малый и средний бизнес, а замены ей в таком ценовом сегменте попросту нет. Спринтер надежный и мощный, богатый на комплектации и модификации. Но даже в нашей сборке, не говоря уже о немецкой, его цена вчетверо перекрывает нижегородскую полуторку. То же можно сказать и о Фиат Дукато, Рено Мастер, LDV, и прочих европейских автомобилях похожей грузоподъемности. Если попробовать посчитать расходники и запчасти, то ни о какой вменяемой конкуренции речи быть не может. По рентабельности ГАЗель на первом месте от Камчатки до Карпат.

Но есть у нее и проблемы, которые своими руками не всегда решишь. В первую очередь, это отсутствие толкового работоспособного дизеля. На ГАЗель Некст и на Бизнес в разное время пытались ставить Штейер, Андоррию, а на ГАЗ 3307 даже примеряли японский мотор, но в серию они так и не пошли. Не рентабельно. Зато братья-китайцы подсуетились и лицензионный дизельный Cummins можно увидеть под капотами и Некст и Бизнес. Во-первых, они дорогие в обслуживании, а во-вторых, не многим лучше бензинового 407-го агрегата по тяге и динамике. К экономичности стоковых двигателей также есть некоторые вопросы. 18 литров на сотню при средней загрузке стало нормой, а стоит перегрузить автомобиль и расход растет еще более стремительно. При переоборудовании автомобиля на газ особенных успехов достичь тоже не удается, поскольку теряется последняя мощность и каждая горка при груженом борту или полном пассажиров салоне превращается в Арарат.

Видеопроцесс установки японского двигателя на ГАЗель

Ресурс двигателя ГАЗели составляет примерно 40-55 тысяч км до капремонта. Лицензионный Камминс тоже далеко не ушел. Только если на родной мотор, бензиновый, можно купить любую железку за копейки, то на дизеле ремонт обойдется гораздо дороже. Но выход нашли, несмотря на кажущуюся безвыходность ситуации. Контрактные двигатели из Японии.

Почему с нами выгодно работать?

× Никаких предоплат. Вы пригоняете автомобиль для переоборудования, мы делаем необходимые работы. Вы приезжаете по готовности, тестируете машину, катаетесь на ней, принимаете исправный автомобиль и только после этого расплачиваетесь. За наличку или по терминалу. Никаких авансов, предоплат и бессонных ночей с мыслями «а тому ли я дала?». Все расчеты-ПО ФАКТУ ВЫПОЛНЕННЫХ РАБОТ!

× Наличие. Всегда держим на складе несколько свап-комплектов японских ДВС+КПП для установки. Воздухом не торгуем!

× Продажа. Помимо установки двигателей в Ваш автомобиль, предлагаем свап-комплекты 3UZ-FE, 2JZ-GE, 5VZ-FE, 1UZ-FE на продажу для самостоятельной установки.

× Опыт. Мы занимаемся свапом двигателей и переоборудованием автомобилей уже более 5 лет. За это время наши механики повидали очень многое, а электрик-это просто «космос». Для нас нет разницы, какой мотор Вы планируете установить-будь то swap V8 или V6, рядная «шестерка»- мы справимся.

× Цена. Привлекательная и конкурентная.

× Сроки. Установка японского двигателя с автоматом в Газель, Газель Некст, Соболь занимает 5-7 дней. В Volkswagen Crafter, Mercedes-Benz Sprinter, Ford Transit — порядка 7-10 дней.

× Консультация. Вы можете связаться с нами любым удобным способом и получить подробные ответы на все интересующие вопросы по переоборудованию автомобиля.

× Гарантия. Месяц без ограничения пробега. Вы сможете протестировать переоборудованный автомобиль в полном объеме.

× Постгарантийное обслуживание. Поможем с заменой сальников, прокладок и прочих расходников, которые всегда есть в наличии. Кроме того, при необходимости проведем компьютерную диагностику двигателя или АКПП, разберемся с «троением», «чиханием» и «чё-то не едет».

× Кредит. Возможен свап двигателя от Тойоты в кредит. Приезжаете к нам, заполняем онлайн-заявку, и банк в течение 10 минут принимает решение о возможности выдачи кредита.

× Широкая география. Мы уже переоборудовали автомобили для клиентов из таких городов, как Екатеринбург, Курган, Ханты-Мансийск, Краснодар, Москва, Казань, Набережные Челны, Оренбург, Тюмень, Орск, Уфа, Пермь, Саранск, Самара и других, а также из Казахстана (Костанай, Рудный, Кокшетау, Актобе, Петропавловск, Уральск, Павлодар, Астана, Караганда, Усть-Каменогорск).

× Лицензированный сервис. Мы являемся официальным автосервисом по переоборудованию автомобилей. Имеем лицензию и необходимые сертификаты (вот прям бумажные и прям можем показать). Никаких «шараш-монтаж» и «Дядей Васей из соседнего гаража».

Установка японского двигателя на ГАЗель

Мы не станем перечислять характеристики всех японских дизельных двигателей, подходящих по параметру к ГАЗели. Это займет слишком много времени. Опыт показал, что наиболее свежими и наиболее подходящими дизелями стали несколько моделей Toyota, несколько моделей Nissan, a Mitsubishi в этой компании представлен всего двумя двигателями. Так, если говорить о Тойоте, это 1jz, 2jz, 5vz, 1uz, Ниссан представлен тоже целой линейкой моторов: TD27T, TD27ETI, QD32ETI и QD32T. Эти моторы устанавливают на внедорожники Terrano, Pathfinder, Patrol и на микроавтобусы Urvan и Caravan. Изначально эти двигатели разрабатывались для катеров и военного водного транспорта, поэтому можно представить, какой потенциал в них заложен. Если бы мы подрабатывали в отделе маркетинга и рекламы Ниссан, мы многое рассказали бы об этих двигателях.

В подробности углубляться не станем, а проведем несколько пунктиров, наиболее интересных нашему потребителю:

• На двигателях серии TD установлена чугунная головка блока цилиндров. Это говорит о том, что мотор очень стойкий к перегреву и к холоду, он отлично прогревается и в этой головке исключено появление трещин между клапанными седлами.
• На дизелях Ниссан шестеренчатый привод распредвала. Он немного шумнее, чем ременной, но по надежности равных ему нет. Теперь не придется менять ремни привода распредвала, восстанавливать механизм газораспределения в случае обрыва ремня.
• Моторы конструктивно просты и хорошо обслуживаются, без акробатики и дополнительных сложных съемников.
• Эти двигатели экономичны. Так, на тентованной ГАЗели расход составляет около 10 литров на сотню.
• На двигателях серии ETI установлен топливный насос высокого давления с электронным приводом, надежность которого подтверждена годами.
• Серия T имеет механический ТНВД, а это делает его надежным, простым в регулировке и работоспособным даже в случае отказа электроники.

Это только некоторые моменты, которые не написаны в технических характеристиках и наиболее важны для отечественных потребителей.

Shaoline › Блог › Установка японского двигателя на газель 1JZ, 2JZ, 1UZ, td27.

Установим 2jz-ge, 1uz-fe, td27. В автомобили типа Газель, Соболь.specnaz4x4.ru/?p=325

Японские двигатели являются очень не прихотливыми и по факту нуждаются только в замене масла и фильтров. Стоит так же отметить улучшение динмаики автомобиля, ведь повышение мощности двигателя влечет за собой более быстрый разгон с нуля, а так же учлучшенную динамику при езде даже в самую затяжную горуТелефоны для связи: +7 (913) 479-54-29 +7 (913) 941-85-39

В процессе свапа мы делаем

1. Все опоры двигателя и коробки.

2. Панель приборов от иномарки.

4. Радиатор от toyota.

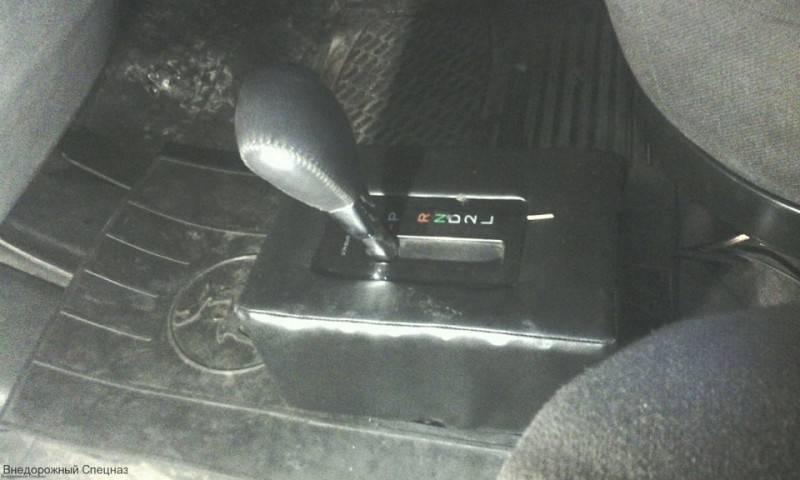

5. Селектор акпп от toyota

6. Усилиется передняя часть рамы

Что Вам даст замена двигателя на Газели? — Увеличение мощности Если раньше подъемы в гору, особенно при полной загрузке, становились для Вас и Вашей машины настоящим испытанием, то благодаря хорошему японскому двигателю на Газели Вы сможете преодолевать их с гораздо меньшими усилиями. Потребовался быстрый обгон на трассе? Легко! Вы просто не узнаете свой автомобиль с японским дизелем! — Комфортное управление Более легкую управляемость Вашему автомобилю обеспечит оптимально подобранная коробка передач. Это значит, что Вы будете меньше уставать и больше успевать за день. Замена двигателя на Газели значительно облегчит Вашу повседневную работу! — Надежность Дорога с интенсивным движением и заглохший в самый неподходящий момент двигатель – Вам это слишком знакомо? Мы знаем, как Вы сможете уделять больше времени делам, а не ремонту! Ситуации с поломкой двигателя посреди дороги останутся в прошлом, если Вы сделаете выбор в пользу японского дизеля! Известно, что агрегаты от фирм из Японии славятся своей надежностью, а, значит, не доставят Вам лишних хлопот. — Экономичность Устали вкладывать деньги в систематический ремонт Вашего нынешнего двигателя? Вам пришлось на собственном опыте убедиться, что он не обладает большим ресурсом и часто не справляется с ежедневными нагрузками? Установка японского двигателя на Газель решит эту проблему! К тому же заметное уменьшение расхода топлива в таком случае тоже будет для Вас полезным. Стоит ли даже говорить о простом удовольствии от вождения автомобиля, оснащенного надежным двигателем, которое просто бесценно в условиях городской жизни, сопровождающейся постоянными стрессами. Оцените сами, на что будет способна Ваша обновленная Газель на автомате!Помощь в узаконивании всех изменений.

Источник

Дизельный двигатель

Дизельные силовые установки отличаются экономичностью и высокой эффективностью, именно поэтому они чаще всего устанавливаются на грузовые автомобили. Кроме этого, большинство производителей легковых автомобилей также разрабатывают авто с дизельными моторами. Таким образом, в европейских странах дизель постепенно вытесняет бензиновые моторы – уже более 50% новых легковых транспортных средств, поступающих в продажу, оснащены дизельной силовой установкой.

Легковые машины оснащаются быстроходными дизельными моторами, которые обладают высокой эластичностью. Такие двигателя способны развивать номинальный крутящий момент в широком диапазоне частот вращения коленвала.

Принцип работы дизельных моторов несколько отличается от бензиновых силовых установок. В этом случае происходит компрессионное (самопроизвольное) воспламенение топлива, которое впрыскивается в камеру сгорания и смешивается со сжатым и нагретым воздухом. Процесс работы такого мотора не зависит от коэффициента избытка воздуха, а определяется гетерогенностью топливно-воздушной смеси.

Следует выделить следующие отличительные особенности дизельных моторов:

• Отличается большей степенью сжатия, поэтому имеет более высокий КПД, низкий расход топлива, а также отличается большей массой и размерами.
• Имеет низкие обороты коленвала и как следствие меньшую удельную мощность, сопровождаемые неполным сгоранием топлива, сажеобразованием.
• Дроссельная заслонка не предусмотрена конструкцией, благодаря чему мотор способен развивать высокий крутящий момент на невысоких оборотах.
• Отличается более сложной конструкцией топливного оборудования, поэтому имеет повышенную чувствительность к качеству топлива.

Дизельные двигателя совершенствуются по следующим направлениям: повышение мощности, минимизация расхода топлива, облегчение холодного запуска, снижение уровня шума, снижение токсичности отработавших газов. Для воплощения этих целей производители используют целый ряд систем: турбонаддув, Common Rail, предпускового подогрева, рециркуляции отработавших газов, впускная и выпускная системы.

Common Rail – система подачи топлива, которая предполагает накопление топлива в аккумуляторе высокого давления и его впрыск электронно-управляемыми форсунками. Благодаря электронике обеспечивается впрыск порции топлива строго определенного размера, что в результате позволяет достичь сразу нескольких преимуществ: полного сгорания топлива, существенного повышения мощности и высокой экономии. На протяжении одного цикла топливо может впрыскиваться несколько раз.

В современных дизельных силовых установках выпускная система нацелена на снижение в отработавших газах несгоревших углеводородов, оксидов азота и сажи. Эту задачу выполняет сажевый фильтр. Сажа, которая накапливается в фильтре, удаляется путем регенерации.

Чтобы снизить содержание оксида азота в отработавших газах, производители предусмотрели систему рециркуляции отработавших газов. Благодаря данной системе часть газов возвращается во впускной коллектор. Повышение эффективности работы системы обеспечивается за счет специального охладителя (входит в систему охлаждения мотора), в котором отработавшие газы охлаждаются в принудительном порядке.

Впускная система дизельных силовых агрегатов может оснащаться впускными заслонками. Использование заслонок позволяет образовывать два канала всасывания, обеспечивает завихрение воздушного потока, а также улучшенное смесеобразование на всех режимах. Заслонки находятся в закрытом положении при запуске мотора и его работе на низких оборотах, в открытом положении при высоком крутящем моменте и высокой частоте вращения коленвала. Закрытие заслонок способствует снижению содержания оксида углерода и несгоревших углеводородов в отработавших газах.

Турбонаддув – наиболее эффективная система повышения мощности дизельной силовой установки. В системе также применяется турбонагнетатель с изменяемой геометрией турбины, с помощью которого удается создать оптимальное давление наддува на всех режимах работы силового агрегата.

Система предпускового разогрева используется для облегчения запуска дизельного мотора в холодное время года. Данная система являет собой электронно-управляемые свечи накаливания, которые устанавливаются во впускном коллекторе. Кроме того, транспортное средство может дополнительно оснащаться подогревателем дизельного топлива.

Способы исключения поломок

Перед приобретением рекомендуется загнать автомобиль на станцию технического обслуживания. Это гарантирует покупку без «кота в мешке». Зная заранее, есть ли дефекты или проблемы с ними, в дальнейшем будет гораздо легче справиться. Многие водители стараются исправить мелкие недочеты самостоятельно. То, что не требует специального оборудования, вполне можно контролировать самому. Наличие тормозной жидкости, наличие антифриза, уровень масла, работу всех лампочек и замену фильтров можно производить самостоятельно. А вот более серьёзные работы – замену тормозных колодок, свечей и контроль работы двигателя лучше доверить профессионалам.

Detailer › Блог › Цена свапа. Снимаем розовые очки. Часть 1 Контрактный Двигатель.

Несмотря на возможно вульгарный заголовок сегодняшней записи личного блога мне бы хотелось развеять мифы и домыслы о том, что установка иного двигателя и коробки передач будет стоить три копейки…

Начитавшись форумов и советов диванных «экспертов» Вы полны эйфории «свапнуть» свою Волгу, Газель или Тойоту. Но все не так просто на первый взгяд. Итог в большинстве случаев — печален. Это распродажа запчастей или долгострой на многие годы. В этой записи я буду рассматривать только бензиновые моторы. Дизель — это совершенно другая философия.

Ставим UZ в Волгу. Ща все поедет.

Для начала Вы должны ответить себе на вопрос, зачем Вам все это? Зачем Вам иной двигатель под капотом Вашего автомобиля или установка нештатной коробки передач ? Если просто ездить, тогда Вам не стоит делать свап.

Так будет лучше для Ваших нервов и финансов. Определитесь с бюджетом. Внимательно все подсчитайте.

Двигатель стоит 70 000.У меня 100 000 рублей. Мне хвтатит на все.Так думают большинство мечтателей. Че там делов -то. Масло залить и поехали.

Всего будет несколько частей. Каждая из них — это опыт не только Вашего покорного слуги, но и опыт других людей и которым я хочу поделиться с Вами. Это поможет Вам принять правильное решение.

Часть 1 Контрактный Двигатель,

Здесь мы рассматриваем выбор двигателя. Способы покупки. И необходимые дейтсвия, связанные с обслуживанием.

Часть 2 Выбор коробки передач

Очевидно эту информацию можно было бы включить в первую часть статьи, но опыта и материала настолько много, что лучше посвятить этому отдельную запись блога.

Часть 3 Сам свап в автомобиль.

Здесь будут расмотрены основные работы, необходимые запчасти и разумеется подведен финальный бюджет свапа.

В каждой записи я буду вести примерый расчет цен. Это поможет определиться перед началом проекта и какой бюджет Вам готовить.

Газель с двигателем от Жигулей.Выбор двигателя исходя из технической спецификации Вашего автомобиля. Перед тем как тратить «свои кровные», необходимо понимать какой мотор ставить, какой именно двигатель подходит для Вашего автомобиля. Если это Волга или другой легковой автомобиль — тут подойдет JZ и UZ. Если это коммерческий транспорт (Газель, Соболь, Мерседес Спринтер, Форд Транзит), внедорожник УАЗ, Nissan Patrol, Toyota Land Cruiser, то необходимо выбирать двигатель исходя из графика характеристик крутящего момента, объема двигателя м спецификации Вашей работы на коммерческом транспорте.

Двигатель малого объема, на коммерческом транспорте или тяжелом внедорожнике с отдачей крутящего момента на высоких оборотах — ездить конечно будет, но с большим аппетитом по топливу. Это например свап RB 20-25 под капот Ниссан Патрол и другие подобные ему варианты. Простой пример установка карбюратора от Жигулей на Волгу. Ездить будет, расход снизится, но в динамике автомобиль сильно потеряет.

Так же продумайте заранее касательно официального оформления силового агрегата в ГАИ. Ваш двигатель не должен быть ниже по экологическому классу.

5 VZ FE хороший вариант для газели. Компактый V образный 6 цилиндровый с чугунным блоком цилиндров.

Если Вы возите положенную тонну — полторы для этого подойдет 5 VZ. Если больше, например ближе к трем и езда с прицепом, то 5 VZ Вас «приятно порадует» высоким расходом топлива. Для этих целей лучше ставить V8 UZ FE.

1 UZ FE V8 non VVTI — не пройдет по экологическим нормам для автомобилей с 2002 года. Официально этот мотор узаконить невозможно.

Касательно установки JZ в газель — сколько людей, столько и мнений.

Невысокая цена двигателя и размещение его в подкапотном пространстве Газели или Соболя принесет много сюрпризов. Это как закон механики — стоит дешево, дорого чинить…

Дела сердечные

За 22-летнюю конвейерную жизнь нижегородской «полуторки» в её моторном отсеке успело потрудиться немало различных двигателей, начиная с бензиновых Rover 20T4 / V8 MPI, DCC EDZ (Chrysler 2.4 DOHC), ЗМЗ, УМЗ и заканчивая дизелями ГАЗ-560 (Steyr), ЗМЗ-514 и Cummins ISF 2.8. И это только серийно устанавливаемые агрегаты, а сколько ещё опытных, экспериментальных и переделанных вариантов рождал как сам завод, так и бесчисленные частные СТО и тюнинг-ателье…

Действуя опытным путём, в конце 1990-х годов специалисты пришли к выводу, что одним из самых оптимальных вариантов двигателей для легковых и лёгких коммерческих автомобилей ГАЗ является продукция японской фирмы Toyota. Действовавшие тогда при Горьковском автозаводе многочисленные тюнинговые , «Селеста») стали по индивидуальным заказам переоборудовать «Волги», «Соболи» и «ГАЗели», устанавливая на них более мощные 6-цилиндровые моторы Toyota. Одной из наиболее известных по данному направлению была , которая существует и поныне, правда, тюнинг автомобилей ГАЗ уже давно не является её основным бизнесом.

Зато если в любой поисковой системе в сети Интернет сегодня набрать запрос «двигатель Toyota на «ГАЗель», в списке результатов появится множество компаний, продолжающих дело «Техносервиса». Но если 10–15 лет назад устанавливаемые на газовские автомобили японские силовые агрегаты стоили баснословных денег, то сегодня комплектующие приходят из Японии в виде бывших в употреблении «контрактных деталей». К тому же двигатели монтировали преимущественно на новые автомобили ГАЗ, что требовало сертификации и постановки на учёт. А сегодня смену двигателя чаще производят на подержанных авто лишь по акту о переоборудовании.

Последнее обстоятельство стало возможным благодаря приказу № 20152 МВД России от 17 марта 2011 года, согласно которому сверка номеров двигателя ТС полной массой до 5 т в ГИБДД отменена. Этот пункт по-прежнему вызывает многочисленные споры и разные правовые последствия в ГИБДД. Но это уже вопрос о несовершенстве законодательства и отсутствие однообразия в правоприменении.

Отнесение двигателя к числу безномерных деталей развязало руки тюнинговым компаниям-передельщикам ТС, и «прописка» под капотом «ГАЗелей» альтернативных моторов в последнее время набирает популярность. При содействии нижегородской я наблюдал за процессом переоборудования «ГАЗели» с базового силового агрегата на альтернативный и даже прокатился на одной из «полуторок» с сердцем самурая.

Установка двигателей Тойота модели 5VZ-FE и 3UZ-FE на «Газель»

Данное переоборудование с заменой штатного двигателя на так называемый «контрактный» часто называют «СВАП».

Экспертами «УСЛУГИАВТО» был проведен анализ прочности конструкции элементов трансмиссии транспортного средства ГАЗ-3302. Расчет проведен на примере двигателей марки Тойота модели 5VZ-FE и 3UZ-FE.

Моторный отсек Газель с двигателем TOYOTA 3UZ-FE c автоматической коробкой передач

Измененный  интерьер салона Газель с двигателем Тойота 3UZ-FE + АКПП

Интерьер салона ГАЗ-3302 с двигателем Тойота 3UZ-FE + АКПП

Маркировка двигателя 3UZ-FE

Маркировка двигателя 3UZ-FE установленного на ГАЗ-3302Вид спереди ГаЗ-3302 с двигателем Тойота 3UZ-FE
Топливный бак увеличенного объема на  ГаЗ-3302 с двгателем Тойота 3UZ-FEОбшивка салона ГаЗ-3302 с двигателем Тойота 3UZ-FE

Салон Газели с двигателем Тойота 3UZ-FE

ОЦЕНКА ПРОЧНОСТИ ПОЛУОСЕЙ ЗАДНЕГО МОСТА АВТОМОБИЛЯ НА УНИВЕРСАЛЬНОМ ШАССИ ГАЗ-3302.

1. Объект экспертной оценки.
Автомобиль на универсальном шасси ГАЗ-3302.
Цель экспертной оценки – техническая экспертиза конструкции транспортного средства.
2. Внесенные изменения в конструкцию ТС.
Установлен двигатель марки TOYOTA в сборе с автоматической коробкой передач (АКП).
Вариант А: 5VZ-FE;
Вариант Б: 3UZ-FE.
3. Оценка прочности полуоси.
Проведен анализ прочности элементов трансмиссии (полуоси).
В качестве базовой, выбрана полуось серийно выпускаемого сертифицированного автомобиля ГАЗ-3302, имеющего полную массу 3500 кг.
Трехмерная модель полуоси автомобиля представлена на рис.1.

Трехмерная модель полуоси ГАЗ-3302

Материал полуоси – Сталь 40Х
Предел текучести Сталь 40Х σт=785 Мпа
Мпо – крутящий момент, передаваемый через полуось, Н*м;
Мпо=Мкр*iкп*iгп*ηкв2*ηкп*ηгп*ηдиф*К1
Мкр – максимальный крутящий момент двигателя, Н*м;
iкп – передаточное число коробки передач (1-й передачи);
iгп – передаточное число главной пары заднего моста;
ηкв – КПД карданного шарнира;
ηкп – КПД коробки передач;
ηгп – КПД главной передачи;
ηдиф – КПД дифференциала.
К1 – коэффициент, связанный с делением единого потока мощности, проходящего через дифференциал.
Вариант А. Установка двигателя 5VZ в сборе с автоматической коробкой передач (АКП) А340Е.
Максимальный крутящий момент двигателя Мкр=294 Н*м.
Главная пара редуктора заднего моста iгп=5,125
Мпо=294*2,804*5,125*0,992*0,95*0,96*0,96*0,5=1813 Н*м
В программном ресурсе проведен расчет нагружения полуоси крутящим моментом с расчетом запаса прочности в варианте комплектования автомобиля двигателем 5VZ в сборе с автоматической коробкой передач (АКП) А340Е.
По результатам расчета:
Максимальное напряжение на полуоси σпо1=574 Мпа
Коэффициент запаса К=σ_т/σ_по1 =(785 Мпа)/(574 МПа)=1,4
Эпюра распределения напряжений по полуоси представлена на рис.2.

Эпюра распределения напряжений по полуоси ГАЗ-3302 с двигателем 5VZ

Вариант Б. Установлен двигатель модели 3UZ-FE в сборе с автоматической коробкой передач (АКП) А650Е.
Максимальный крутящий момент двигателя Мкр=417 Н*м.
Главная пара редуктора заднего моста iгп=4,3
Мпо=417*3,357*4,3*0,992*0,95*0,96*0,96*0,5=2583 Н*м
В программном ресурсе проведен расчет нагружения полуоси крутящим моментом с расчетом запаса прочности в варианте комплектования автомобиля двигателем 3UZ-FE в сборе с автоматической коробкой передач (АКП) А650Е.
По результатам расчета:
Максимальное напряжение на полуоси σпо1=665 Мпа
Коэффициент запаса К=σ_т/σ_по1 =(785 Мпа)/(665 МПа)=1,18
Эпюра распределения напряжений по полуоси представлена на рис.3.

Эпюра распределения напряжений по полуоси ГАЗ-3302 с двигателем 3UZ-FE

Вывод: таким образом, установлено, что запас прочности серийно выпускаемой полуоси автомобиля на универсальном шасси ГАЗ-3302 позволяет устанавливать двигатели с максимальным крутящим моментом до 417 Н*м, при значении передаточного числа главной пары редуктора заднего моста 4,3.

Какие работы мы производим?

Предварительный расчет стоимости работ. Наши специалисты проконсультируют Вас о примерной цене установки контрактного японского двигателя в Газель, Газель Next, Форд Транзит, Мерседес Спринтер, Фольксваген Крафтер, Ивеко Дейли итд.

Предпродажная подготовка агрегатов. По согласованию с клиентом мы можем произвести замену расходных материалов (сальников, прокладок, роликов, фильтров в АКПП).

Демонтаж родного ДВС и КПП. Мы аккуратно снимем ваш старый двигатель и КПП, в сборе с проводкой и всем навесным и отдадим его Вам. Никакого демонтажа с помощью кувалды и болгарки не будет, поэтому родной мотор Вы сможете продать или снова установить. Снятые агрегаты в зачет стоимости переделки автомобиля НЕ БЕРЕМ!

Свап японского мотора от Тойоты. Непосредственная установка в ваш автомобиль японского двигателя и АКПП и все необходимые работы по электрике «под ключ». Переделываем кардан, устанавливаем «круиз-контроль», обеспечиваем полную работоспособность щитка приборов. Не верите? Доказательства ТУТ!

Работы по электрике. Вы можете самостоятельно установить контрактный мотор в свой Форд, Мерседес, Крафтер или Газель. А мы поможем Вам с подключением двигателя и АКПП. У нас, пожалуй, лучший автоэлектрик в городе, который съел уже не одну японскую собаку в деле свапа двигателей от Тойоты, переоборудования Газелей, подключения свап-комплектов и прочее-прочее.

Прочие сопутствующие работы. Мы можем подкачать Вам колесо, установить гидроусилитель руля, зарядить аккумулятор или что-то починить.
