Установка ГУР – пошаговая инструкция

Эта инструкция предназначена для автомобилей ВАЗ 2110, которые вообще не имеют усилителя руля. Такие модели выпускались давно, но их и сегодня можно встретить на дороге. В этом случае автомобиль можно модернизировать своими руками.

Монтаж ГУР можно выполнить своими руками, для этого понадобится комплект ГУР – сегодня его можно приобрести примерно за 20 тысяч. Из инструментов приготовьте набор ключей и отверток, также стоит заранее позаботиться о жидкости для усилителя.

1. Демонтируем кожух ГРМ и ставим на три болта кронштейн. В салоне уже есть отверстия, поэтому новые сверлить не придется. Теперь ставим шпильку, на которую в дальнейшем будет установлен ролик. Вот под нее отверстия не предусмотрены, поэтому делаем новые. Ставим ролик.

Устанавливаем кронштейн и закрепляем его.

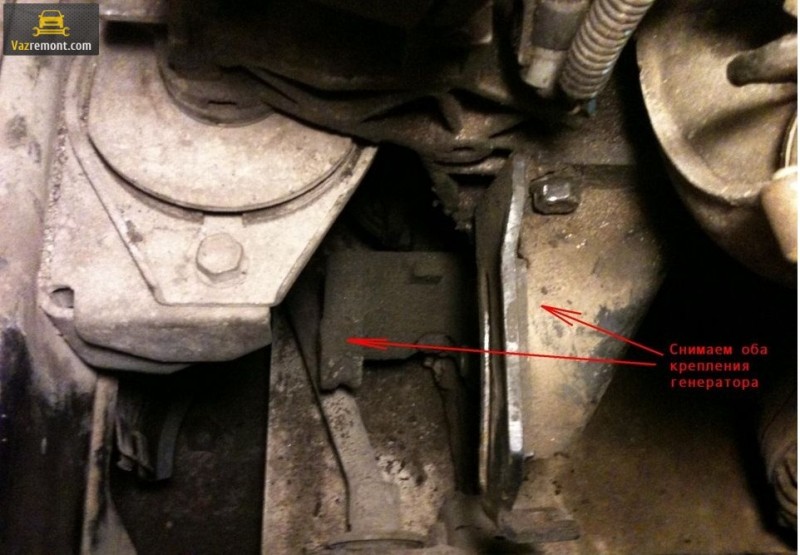

Генератор и оба крепления под него следует снять, а затем проделать ту же операцию с колонкой. Рулевой вал следует укоротить примерно на 35 мм. Если у вас есть сварочный аппарат и болгарка, то вы можете сделать эту работу своими руками. Крепления, которые необходимо убрать

Здесь вы можете увидеть крепления, которые нужно убрать.
На фото ниже подробно показано, что нужно отпилить. После этого надежно фиксируем насос на кронштейне и закрываем подушкой. Собранный узел следует поставить на мотор, а точнее, в то место, где было крепление генератора.

Проведите линию маркером и аккуратно отпилите лишнюю часть
Находим адсорбер и ставим под него крепление бачка. Для этого нужно открутить болт, который держит подушку мотора, и поднять агрегат. В это отверстие помещаем ремень ГУР, не забудьте зафиксировать его на ролике.

Здесь вы можете увидеть, где расположена гайка подушки
Осталось сменить штатную рейку на новую от усилителя.

Снимаем шесть болтов и завершаем сборку

Финальный этап – это заливка рабочей жидкости.

Чем отличается гидроусилитель руля, от электроусилителя руля

Для начала разберемся, чем ЭУР отличается от ГУР. Эти агрегаты конструктивно совершенно разные. Если не вдаваться в подробности, то главный узел последнего – это насос с приводом от коленвала, который объединен в один агрегат с рядом других деталей, и там все завязано на гидравлике. А теперь разберемся, как устроен электроусилитель руля? ЭУР же состоит из электромотора, рулевого вала с торсионным валом, нескольких датчиков и электронного блока управления (ЭБУ), и поэтому принцип его действия существенно отличается от такового у гидроусилителя.

Принцип работы электроусилителя руля (ЭУР)

Работает ЭУР следующим образом:

• Водитель вращает рулевое колесо;
• Торсионный вал начинает скручиваться;
• Датчики регистрируют это, а также ряд других параметров;
• ЭБУ анализирует полученные данные;
• По завершению анализа ЭБУ подает команду на электродвигатель, чтобы тот создал необходимое компенсационное усилие.

Электроусилитель руля преимущества и недостатки

ЭУР и ГУР постоянно сравнивают между собой. В дискуссиях сломано уже немало копий, но реальность такова, что ГУР в современных легковых автомобилях появляется все реже, хотя в сегменте грузовиков своих позиций не сдает (и не сдаст, почему – см. ниже).

Так почему же электроусилитель завоевал такую популярность? Есть несколько причин:

1) Работает и тогда, когда двигатель заглушен (ГУР – нет);

2) Обладает меньшими габаритами, чем гидроусилитель;

3) Почти не требует обслуживания;

4) Практически не создает нагрузку на мотор, что помогает немного экономить топливо;

5) В условиях отрицательных температур работает более надежно, нежели ГУР.

Впрочем, есть у него и определенные недостатки:

1) ЭУР конструктивно сложнее, и оттого дороже стоит;

2) В некоторых случаях ЭБУ может отдавать некорректные команды (хороший пример – история с 1-ым поколением «Лада Калина»);

3) Обладает меньшей мощностью работы, и поэтому подходит только для легковых автомобилей;

4) При долгой езде по плохой дороге может перегреться и отключиться на некоторое время, пока не остынет.

Подготовка к установке ЭУР на ВАЗ 2110

В первую очередь следует найти гараж, где вы будете проводить все работы, если у вас его нет. Затем отправляйтесь в автомагазин и закупайтесь всеми необходимыми материалами:

Проводка для электроусилителя;

Промежуточный рулевой вал от «Лада Приора»;

Рулевое колесо для «десятки» нового образца или от «Лада Калина», кожух колонки (необязательно, если аккуратно снять старый).

Из инструментов вам понадобятся:

• Отвертки (плоская и крестовая);
• Линейка;
• Болгарка (необязательно);
• Дрель;
• Сверло по металлу.

Как пройти техосмотр

Электроусилитель руля на 2110, как и на семерке, необходимо правильно установить. Проблема заключается в том, что при таком тюнинге вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами дорожного движения. Следовательно, при прохождении техосмотра вы можете столкнуться с определенными трудностями.

Можно попробовать скрыть тот факт, что на автомобиле установлен электроусилитель. Для этого достаточно отключить его от питания. Если это не сделать, то во время диагностики люфта механик поймет, что произведена доработка. И талон технического осмотра он вам не выдаст. Поэтому, чтобы всё было законно, нужно распечатать письмо, которое выдает завод-изготовитель ЭУРа. В нём говорится о том, что конкретная модель электроусилителя соответствует всем требованиям, которые необходимы для монтажа на ВАЗ-2107. Копию этого письма нужно иметь при себе во время прохождения ТО.

Вместе с этим письмом у вас должна быть справка, которая выдается автосервисом, на котором производилась установка устройства. Только при наличии всех этих документов вам могут выдать диагностическую карту. Если даже при условии наличия этих документов вам не дают диагностическую карту, необходимо требовать отказ в письменной форме с точным указанием всех причин. Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, отказать в выдаче технологической карты вам не могут.

Монтаж системы ГУР должен осуществляться специалистами автосервиса, а владельцу выдается на руки специальный документ. Акт выполненных работ предоставляется в регистрационно-экзаменационное отделение дорожной полиции, и на его основании вносятся изменения в ПТС. В ходе проведения установки необходимо строго соблюдать инструкцию, прилагаемую к оборудованию.

Пошаговое проведение работ по монтажу гидроусилителя руля на ВАЗ-2107:

• автомобиль загоняется на смотровую яму или подъемник, передняя часть подвешивается, демонтируются колеса;
• с помощью специального оборудования от сошки рулевой машинки отсоединяются наконечники тяг;
• в салоне машины раскручивается шлицевое стыкование и извлекается вал, на котором установлено рулевое колесо;
• болты, фиксирующие машинку к лонжерону, отпускаются, и механизм снимается;
• на освободившееся место крепится новый редуктор с исполнительным гидроцилиндром;
• на блоке цилиндров двигателя устанавливается насос, обеспечивающий нужное давление масла в конструкции. Через шкив коленчатого вала перекидывается приводной ремень и натягивается, как указано в инструкции;
• на следующем этапе осуществляется монтаж шлангов высокого давления и трубопроводов, их подключение к исполнительному механизму и компрессору;
• в систему заливается эксплуатационная жидкость (1,8 литра), и оборудование проверяется на герметичность соединений

В заключение процесса гидравлический корпус нужно прокачать, чтобы удалить из него оставшийся воздух. Для этого требуется несколько раз вывернуть руль до упора в обе стороны. После этих действий осуществляется пробный первый запуск двигателя и проверка системы на предмет работоспособности. Усилие на руле должно резко начать уменьшаться почти сразу после пуска.

Для дальнейшей эксплуатации модели ВАЗ-2107 проводится проверка углов установки колес на специальном стенде. При необходимости развал и схождение регулируются и приводятся к характеристикам, установленным технически паспортом. Следует помнить о том, что гидроусилитель руля дает возможность совершать маневры при малой скорости и проворачивать рулевое колесо даже на месте без особых усилий.

ГУР предназначается для облегчения усилий водителя при направлении руля в необходимое положение. Используя усилитель руля, траектория движения машины приобретает устойчивость и однозначность. Гидроусилитель руля сделан таким образом, что при его отказе, руль остается немного подвижным, но значительно утяжеляется. Несмотря на то что они делают управление более удобным, большинство автомобильных заводов выпускают свои модели без гидравлического усилителя руля. А опытные автомобилисты устанавливают ГУР собственными силами. Именно о том, как произвести установку системы усилителя вы узнаете из этой статьи.

Электрический усилитель

У него имеется одно большое преимущество — стоимость практически вдвое ниже, нежели у гидравлического усилителя. Произвести монтаж устройства на «семёрку» очень просто, сложностей не возникнет. В случае использования электрического усилителя не нужно проводить техническое обследование, он очень надежен и долговечен.

В отличие от гидравлического усилителя, для нормального функционирования не требуется заправлять жидкость, поддерживать в рабочем состоянии насос и трубопроводы. Достаточно только лишь подключить прибор к электропроводке автомобиля. Именно по этим причинам такую конструкцию усилителя руля устанавливают на машины «классической» серии.

Выбор между электро- и гидроусилителями

Понуждаемые реалиями дорожной практики и капризами автомобильной моды, за покупателями новых автомобилей потянулись владельцы подержанных. Именно для них особенно актуален вопрос, какие именно органы управления выбрать. Владелец подержанной «девятки» должен учесть всё – от цены устройства и стоимости обслуживания до возможности установить агрегат самостоятельно. В последнее время статистика выбора владельцев подержанных машин заметно смещается в сторону электрического агрегата. Преимущества очевидны:

• Электроусилитель рулевого управления значительно компактнее, чем гидроусилитель (ГУР). Он практически не занимает места в моторном отсеке.
• Он значительно проще монтируется. Не требуется монтажа шлангов и ремней. ЭУР интегрируется в рулевую колонку и питается от аккумулятора.
• Электроусилитель экономичнее. Он работает, только когда помогает поворачивать руль, в то время как гидроусилителем жидкость прокачивает постоянно.
• ЭУР дешевле ГУР. Этим для владельца подержанной «девятки» почти всё сказано. В совокупности с возможностью установки усилителя на руль для ВАЗ 2109 своими руками это делает выбор почти безальтернативным.

ГУР ВАЗ 2110, 2111, 2112

1. Установка ГУРа ВАЗ 2112

ставим крепление под шпильку натяжного ролика ремня генератора

в крышке ГРМ делаем отверстие под шпильку ролика

Далее, ставим насос ГУРа на старое место нижнего крепления генератора и нижнюю подушку на место

крышку ГРМ, старую рейку

откручиваем подушку крепления двигателя и просовываем ремень генератора кстати его надо купить новый длинее чем родной и закручиваем подушку на место и прикручиваем верхнее крепление генератора

рулевой вал, карданчик

ставим генератор натягиваем ремень

2. Замена ГУР на ЭУР ВАЗ 2112

Данный текст посвящен замене ГУР на ЭУР на ВАЗ 21124. И так, давно хотел поменять ГУР на ЭУР, т.к. считаю данное решение от Автоваза не самым удачным, как минимум из-за необходимости откручивания подушки двигателя, и подъема его же для замены приводного ремня.

И так, было куплено: 1. Рейка от калины спорт 2. ЭУР с и вал с разборки от Приоры 2009 г.в. 3. Кронштейн генератора нижний 4. Кронштейн генератора верхний в сборе 5. Ремень генератора

Ну что же, приступаем. Я делал следующим образом: 1. Снимаем руль, снимаем кожух рулевой колонки 2. Откручиваем карданчик от рулевой рейки, откручиваем рулевую колонку, вытаскиваем рулевую колонку 3. Лезем под капот, сливаем масло с ГУРа, вытаскиваем бачек ГУРа, откручиваем ШВД от рейки 4. Откручиваем рулевые наконечники от стоек 5. откручиваем рейку, пытаемся ее вытащить, у меня не получилось 6. Откручиваем рулевые тяги от самой рейки, предварительно вытащив пластину которая фиксирует от раскручивания болты. Удобнее это делать еще до откручивания рейки 7. Откручиваем Защиту рулевой рейки от выпускного коллектора 8. Пробуем опять вытащить рейку, у меня опять не вышло 9. В связи с тем, что рейка с ГУРом имеет большую толщину на месте входа в салон и, соответственно, длинна, на которую рейка по сравнению с обычной, входит намного больше, у меня рейку без разбора механизма который находится в салоне, вытащить не получилось. Только сняв механизм получилось вытащить рейку.

10. Далее ставим ЭУР. Кстати, вал соединяющий рейку и рулевую колонку на 21124 с ГУРом, имеет необходимую длину, для установки с ЭУРом, т.е. вал от Приоры и накидная вилка от 2131 равны по длине валу от 21124 с ГУР. 11. Прокидываем силовые провода. Кстати, не знаю, как у всех, но у меня проводка под капот идет в центре снизу моторного щита, хотя я почему-то думал что проводка проходит через левое крыло. 12.Снимаем панель приборов, начинаем сращивать провода. Я подсоединял тахометр, датчик скорости, и плюс при включении зажигания. В моей колодке, провода на индикацию ЭУУР не оказалось, буду потом дополнительно прокидывать. Кстати после установки ЭУР, места в кожухе рулевой колонки осталось совсем мало, а учитывая, что там еще провода и штекеры соединения замка зажигания, пришлось повозиться, а в конечном итоге и подпилить нижнюю часть кожуха снизу, и перенести разъем диагностики чуть ниже.

13. Собираем все обратно, что еще не собрали по салону 14. Снимаем насос ГУРа вместе с кронштейном, ставим кронштейн для генератора, верхний нижний, ставим генератор. Насос я снимал через низ, откручивая защиту

Собственно, все, далее был сделан сход развал, дабы выставить кол-во оборотов руля в обе стороны равным.

Все это заняло у меня 13 часов непрерывной работы. Впечатления приятные. Усилие на руле ослабевает после 40-50, но на скорость руль туговат, пока не привык. Расход снизился где-то на 0.3-0.5 л на 100, субъективно ехать стала веселей.

Ах да, еще забыл. За счет того, что рейка с ГУРом больше, в салоне при установке обычной остается большая дыра. Теоретически, можно поменять это окно, куда рейка вставляется, и все будет красиво, но т.к. у меня этого окна не было, я заклеил его несколькими слоями виброизоляции стп, и сверху акцентом еще. Получилось довольно тихо.

3. Замена масла ГУР ВАЗ 2112

1. Откачиваем жидкость из бачка 2. Снимаем шланг обратки с бачка и глушим его, например, другим шлангом с пережатым концом (я снял полностью бачек и промыл его.-(на штуцерах бочка стрелками обозначены вход и выход масла. 3. На обратку надеваем другой шланг и выводим его под машину в заранее подготовленную емкость 4. Заливаем в бачек жидкость до максимального уровня, помощник заводит двигатель (как только жидкость уйдет, помощник глушит мотор по Вашему сигналу. 5. Снова заливаем жидкость до отметки «МАКС» и повторяем процедуру до тех пор, пока в приготовленную емкость не пойдет чистая жидкость; 6. Надеваем шланг обратки назад и доливаем жидкость ГУР до нужного уровня. Преимущество метода в том, что получается поменять масло ГУР полностью, без остатков старого. Недостаток — масла потребуется в 2 раза больше, чем при обычной замене, у меня ушло два литра. Шум насоса исчез, чему я рад, и теперь знаю какое масло у меня залито..

Источник

Характеристика

На данный момент почти все бюджетные машины оснащаются таким усилителем. Однако у владельцев старых авто есть желание дооснастить машину ГУРом. Это весьма полезная опция. Даже при большом диаметре рулевого колеса усилия, прилагаемые к управлению машиной, будут в разы меньше. Особенно это заметно при парковке в густонаселённых городах. Сам ГУР представляет собой часть рулевой системы автомобиля и работает на гидравлической жидкости, которую качает насос. Также сюда входит и рулевая колонка. Обычная заводская сюда не подходит. Есть много плюсов данной системы.

Первое – это комфортность управления, ведь больше не нужно так сильно крутить «баранку», как ранее. Второе – надежность. Гидравлический усилитель практически не выходит из строя. Третье преимущество – простота обслуживания. При эксплуатации такого автомобиля у вас не возникнет трудностей. Даже если усилитель сломается, починить его можно собственными руками. Причем доехать с такой поломкой до гаража вполне под силу. Единственное, что будет – ухудшится легкость управления. Руль станет «тяжелым». Кстати, впервые такой усилитель устанавливался на горьковскую «Чайку». ГАЗ-13 был первым авто с ГУРом.

( 2 оценки, среднее 4.5 из 5 )

Функциональная и техническая сводка электроусилителя руля

Ваз 2110 электроусилителем руля

Электроусилитель руля с практической точки представляет собою элемент повышения удобства и эффективности управления автомобилем. Впервые был эффективно внедрен электроусилитель руля в 1990-ом году японским автомобильным концерном Тойота. И уже в первые годы своего практического применения электроусилитель руля доказал свою высокую степень практической эффективности по сравнению с гидроусилителем, в частности:

• он способен функционировать даже при выключенном двигателе;
• наблюдается существенное экономия расхода топлива;
• заметна лучшая управляемость, за счёт повышенной скорости быстродействия;
• высокий уровень надёжности вождения;
• высокая безопасность повседневного использования.

Ваз 2110 электроусилитель руля

Ознакомимся теперь с основными техническими особенностями строения и функционирования электроусилителя руля:

• устройство представлено одним целостным блоком;
• располагается непосредственно под капотом;
• представлено шестеренным насосом в сочетании с электродвигателем;

Примечание. Шестерённый насос в отличии от лопастного функционирует не за счёт топливного двигателя автомобиля, а благодаря собственному электронному мотору. Это в свою очередь позволяет существенным образом сэкономить на расходе бензина.

• оснащён высокотехнологичным блоком управления;
• в своём составе также содержит силовой цилиндр;
• имеет резервуар жидкости и электронный клапан и т.п.

Ваз 2110 схема электроусилителя

Отличие от ГУР

В целом работа электро- и гидроусилителя руля практически сходна, однако, имеет несколько существенных различий. В частности, электроусилитель в своём составе дополнительно содержит электронную составляющая, которая представлена клапанным и электронным блоком. Эта система функционирует с практической точки зрения следующим образом:

• встроенные датчики движения занимаются мониторингом скорости автомобиля, а также отслеживают его траекторию и исправность функционирования;
• после сбора данные передаются на обработку в специализированный электронный блок управления;
• после чего, искусственный интеллект системы автомобиля автоматически устанавливает необходимые параметры и уровень давления масла в главном цилиндре;
• давление масла регулируется исключительно за счёт положения клапана, который может быть закрытым или открытым;
• чем выше будет скорость движения автомобиля, тем более интенсивнее открываться клапан;
• с ростом скорости будет параллельно возрастать тяжесть рулевого управления, что в свою очередь существенно увеличить степень стабильности в управлении автомобилем.

Примечание. Благодаря отсутствию затрат бензина для функционирования, использование электроусилителя является чрезвычайно выгодным шагом.

Основные практически недостатки электроусилителя

Те, кто ставил электроусилитель руля на ваз 2109, не учли следующее:

• ниже мощность регулирования руля, что сказывается на его мягкости использования;
• низкая генераторная способность электродвигателя;
• электрогенератор в своём составе содержит недостаточно мощности;
• подходит и может быть установлен только на легковые автомобили.

Примечание. Полностью не подходит для внедорожных и грузовых автомобилей.

главным недостатком является информативность реле, выраженная в недостаточной степени.

Главные преимущества электроусилителя руля сравнительно с гидроусилителем:

• простота сборки, во многом обусловленная креативностью инженера;
• длительный срок эксплуатации;
• низкая стоимость, что в свою очередь положительно сказывается на финансах;
• настройки регулируются легко и понятно, главное чтобы в них разобраться не нужно читать приложения по эксплуатации;
• для запуска системы достаточно изменить систему электронного управления.

Преимущества компонента

Электропривод руля имеет ряд преимуществ, которые и привели к тому, что он устанавливается не только на ВАЗ 2110, но и на другие модели этого завода. Помимо технических характеристик он обладает и другими не менее важными показателями:

• Простота монтажных работ при установке узла;
• Агрегат потребляет сравнительно малое количество электроэнергии;
• Узел не влияет на экологические показатели автомобиля;
• Возможная установка узла на другие модели ВАЗ;
• Параметрические показатели, то есть эффективное понижение крутящего момента соответственно росту скорости автомобиля;
• В процессе эксплуатации не требуется дополнительного ухода и применения различных специальных материалов;
• При низких температурных показателях этот вариант усиления рулевого колеса показывает себя лучше.

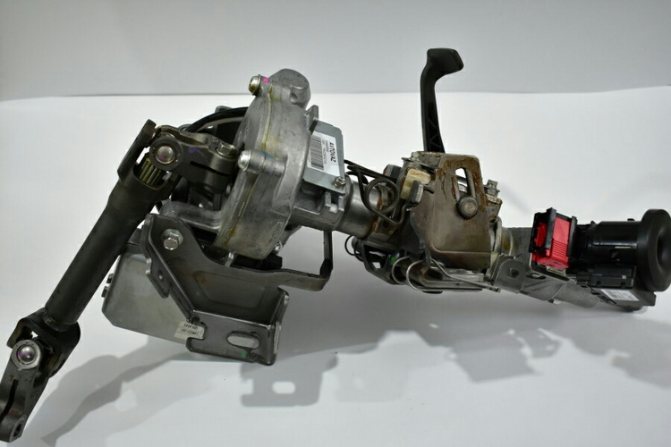

Новый электроусилитель руля ВАЗ 2110 с компонентами

Но в случае с отечественными дорогами и этого усиления вполне достаточно, чтобы чувствовать себя комфортно за рулем.

Преимущества и недостатки устройства

Для бюджетных исполнений основным преимуществом выглядят низкая цена и малая масса электроусилителей.

Несмотря на принципиальную сложность, в массовом производстве электронные компоненты гораздо дешевле гидравлики, а электрические сервоприводы давно стали компактными, надёжными и мощными.

1. Отсутствие гидравлических элементов увеличивает долговременную надёжность, исключены утечки и не требуется гидронасос с прецизионными деталями.
2. ЭУР экономичен, поскольку его узлы работают только тогда, когда в них есть потребность.
3. Устройство компактно, его можно размещать прямо в салоне на рулевой колонке.
4. Точность управления и наличие дополнительных возможностей доступны только электронике.
5. Электромеханические узлы не требуют никакого обслуживания при эксплуатации.
6. Легко организуется внешнее управление.

Однако, есть и недостатки:

1. Достаточно затратным станет увеличение мощности усилителя в применении на тяжёлых автомобилях.
2. Приборы более чувствительны к влаге, чем тот же гидроусилитель.
3. Информативность рулевого управления носит искусственный характер и достаточно тяжело поддаётся оптимизации во всех режимах.
4. Электронные компоненты подвержены сбоям и влиянию помех.
5. Низкая ремонтопригодность, обычно узлы меняются в сборе.
6. Склонность к перегреву электродвигателя.

Тем не менее, электропривод постепенно вытесняет гидравлику, хотя этот процесс идёт медленно, иногда вызывая появление гибридных электрогидравлических конструкций. Но будущее явно за ЭУР.

Установка электроусилителя руля

Если владелец авто желает установить электроусилитель на ВАЗ-2107, он должен отдать предпочтение заводским агрегатам. Перед тем как настроить и модернизировать систему, следует произвести регулировку датчика скорости трансмиссии. Это позволит избежать слишком «тугих» поворотов руля.

Среди прочих дополнений, ЭУР, владельцу транспортного средства придётся установить новый трос подсоса (приобрести его можно в комплекте к ЭУР для ВАЗ-2108), заменить редуктор и поставить диод MUR1100E.

Электроусилитель руля на ВАЗ-2107 при приобретении готового комплекта подразумевает наличие датчика скорости, разных крепёжных элементов, троса подсоса, замка зажигания, нескольких переключателей и кожуха для колонки руля.

На ВАЗ-2107 электроусилитель руля, необходимо начать с переходной пластины и кардана. После снятия крестовины нужно подобрать кардан соответствующей длины. Сваренная и собранная крестовина, точнее, её подшипники, оснащаются новой смазкой. После этого устанавливается рулевое устройство и подключается электрическая составляющая ЭУР. Провод красного цвета должен идти к АКБ, а коричневый — к шпильке его крепления. Синий кабель, отвечающий за замок зажигания, должен идти к оранжевому. Провода тахометров должны идти к фишке приборной панели, а соединяющие элементы между датчиками скорости к девятому контакту ЭБУ.

FakeHeader

Comments 108

вот у меня на приоре вот такая проблема .Короче выхожу на работу, сажусь в машину завожу ее, прогреваю, начинаю трогаться и отключается ЭУР и только к концу вечера он у меня вроде не прирабатывается.Решил проверить зарядку и вот что получилось:при заведенном двигателе 13.9,с печкой 13.7,с габаритами и печкой 13.5,с ближ .светом и с печкой и габаритами 13.3 и все вместе и дальний вообще 13,я вот думаю что эур из-за этого и отключается, так как ему не хватает питание, думаю что то у меня с генератором, подскажите кто знает.

Технические характеристики ЭУР:— номинальное напряжение питания 13,5В;— максималиный ток потребления не более 55А;— ток потребления при отсутствии момента на входном валу не более 0,5А;— максимальный компенсирующий момент (при скорости вращения вала до 360град./сек., скорости автомобиля 0км/ч, момент нагрузки на выходном валу 35Нм) — 24Нм (12,9кгс при Rрул.колеса = 190мм), что соответствует усилию управления на рулевом колесе водителем 6Нм (3,2кгс при Rрул.колеса = 190мм);— момент сопротивления вращению вала при неработающем ЭМУР не более 0,8Нм;— полная масса не более 9,3кг;— рабочий диапазон температур -40…+65С;— рабочий диапазон напряжения питания 10,8…15В.

Ошибки сканером не считывали? По эур много кодов.

Временные параметры светового кода:длительность начальной паузы – 2 сек;длительность длинного сигнала – 2 сек;длительность короткого сигнала – 0,5 сек;длительность паузы между сигналами – 0,5 сек;длительность паузы между кодами – 2 сек

Расшифровка кода1 длинный 1 короткий Система исправна1 длинный 2 коротких Отсутствие сигнала оборотов двигателя1 длинный 3 коротких Неисправность датчика момента1 длинный 4 коротких Неисправность двигателя ЭМУР1 длинный 5 коротких Неисправность датчика положения рулевого вала1 длинный 6 коротких Неисправность датчика положения ротора двигателя ЭМУР1 длинный 7 коротких Неисправность бортсети автомобиля (ниже 10В либо больше 18В)1 длинный 8 коротких Неисправность блока управления ЭМУР1 длинный 9 коротких Неисправность датчика скорости автомобиля

Описание кодов неисправностей ЭМУР, считанных из внутренней памяти при помощи специального сканера.

C1011 Цепь сигнала оборотов двигателя автомобиля, отсутствие сигналаC1012 Цепь сигнала датчика скорости автомобиля, отсутствие сигналаC1013 Напряжение бортсети автомобиля ниже минимального порогаC1014 Напряжение на замке зажигания ниже минимального порогаC1021 Напряжение основного вывода датчика моментаC1022 Напряжение контрольного вывода датчика моментаC1023 Неверный сигнал основного и/или контрольного вывода датчика моментаC1024 Датчик момента, отсутствие сигналаC1031 Датчик положения рулевого вала, неисправность цепи основного сигнала, либо несоответствие допустимому диапазонуC1032 Датчик положения рулевого вала, неисправность цепи контрольного сигнала, либо несоответствие допустимому диапазонуC1033 Датчик положения рулевого вала, отсутствие питанияC1041 Датчик положения ротора двигателя, неисправность цепи фазы А либо несоответствие допустимому диапазонуC1042 Датчик положения ротора двигателя, неисправность цепи фазы В либо несоответствие допустимому диапазонуC1043 Датчик положения ротора двигателя, неисправность цепи фазы С либо несоответствие допустимому диапазонуC1044 Неверная последовательность датчика положения ротора двигателяC1045 Датчик положения ротора двигателя, отсутствие питанияC1050 Замыкание на массу в силовых цепяхC1051 Двигатель, превышение тока через фазную обмотку АC1052 Двигатель, превышение тока через фазную обмотку ВC1053 Двигатель, превышение тока через фазную обмотку СC1054 Двигатель, обрыв фазных обмотокC1055 Двигатель, обрыв фазной обмотки АC1056 Двигатель, обрыв фазной обмотки ВC1057 Двигатель, обрыв фазной обмотки СC1058 Двигатель, замыкание фазных обмотокC1059 Замыкание обмотки фазы А двигателяC1060 Замыкание обмотки фазы В двигателяC1061 Замыкание обмотки фазы С двигателяC1070 Неисправность не опознанаC1071 Блок управления, ошибка ОЗУ электронного блокаC1072 Блок управления, ошибка ПЗУ электронного блокаC1073 Блок управления, ошибка ЕЕРROM электронного блокаC1074 Реле электронного блокаC1075 Блок управления, превышение температуры радиатораC1076 Напряжение питания элементов ЭБУ ниже минимального порогаC1077 Напряжение на силовых конденсаторах ниже минимального порогаC1078 Время заряда силовых конденсаторовC1079 Ток одной из фазных обмоток выше максимального порогаC1080 Пробой как минимум одного из верхних силовых транзисторов

«>
